泵与风机的选型

泵与风机课件(3)一、引言泵与风机是工业生产中不可或缺的重要设备，广泛应用于各个领域。

泵主要用于输送液体，风机主要用于输送气体。

本课件将介绍泵与风机的原理、类型、性能参数、选型和应用等方面的知识，帮助大家更好地了解和掌握这两种设备。

二、泵的原理与类型1.原理泵的工作原理是通过旋转的叶轮或螺旋，使液体产生离心力，从而实现液体的输送。

泵的叶轮或螺旋在电机的驱动下旋转，使液体在泵壳内产生压力差，从而将液体输送至需要的地方。

2.类型(1)离心泵：利用离心力将液体输送出去的泵。

离心泵具有结构简单、体积小、重量轻、运行稳定等优点，广泛应用于各种液体的输送。

(2)螺旋泵：利用螺旋的旋转将液体输送出去的泵。

螺旋泵具有输送距离长、扬程高等特点，适用于输送粘度较高的液体。

(3)柱塞泵：利用柱塞的往复运动产生压力差，实现液体的输送。

柱塞泵具有输送压力高、流量调节方便等优点，适用于高压、小流量的液体输送。

(4)隔膜泵：利用隔膜的往复运动产生压力差，实现液体的输送。

隔膜泵具有输送压力高、输送介质广泛等优点，适用于各种特殊工况的液体输送。

三、风机的原理与类型1.原理风机的工作原理是通过旋转的叶轮，使气体产生离心力，从而实现气体的输送。

风机叶轮在电机的驱动下旋转，使气体在风机壳内产生压力差，从而将气体输送至需要的地方。

2.类型(1)离心风机：利用离心力将气体输送出去的风机。

离心风机具有结构简单、运行稳定、噪音低等优点，广泛应用于各种气体的输送。

(2)轴流风机：气体沿风机轴线方向流动的风机。

轴流风机具有风量大、噪音低、结构紧凑等优点，适用于需要大流量、低压力的气体输送。

(3)混流风机：介于离心风机和轴流风机之间，气体既有径向流动又有轴向流动的风机。

混流风机具有结构紧凑、噪音低、风量适中等优点，适用于中等风量、中等压力的气体输送。

(4)鼓风机：利用高速旋转的叶轮，将气体压缩后输送出去的风机。

鼓风机具有输送气体压力高、风量大的优点，适用于需要高压、大风量的气体输送。

1． 泵与风机可分为哪几大类？发电厂主要采用哪种型式的泵与风机？为什么？答：泵按产生压力的大小分：低压泵、中压泵、高压泵风机按产生全压得大小分：通风机、鼓风机、压气机发电厂主要采用叶片式泵与风机。

其中离心式泵与风机性能范围广、效率高、体积小、重量轻，能与高速原动机直联，所以应用最广泛。

轴流式泵与风机与离心式相比，其流量大、压力小。

故一般用于大流量低扬程的场合。

目前，大容量机组多作为循环水泵及引送风机。

2． 水泵的扬程和风机的全压二者有何区别和联系？答：单位重量液体通过泵时所获得的能量增加值称为扬程；单位体积的气体通过风机时所获得的能量增加值称为全压联系：二者都反映了能量的增加值。

区别：扬程是针对液体而言，以液柱高度表示能量，单位是m 。

全压是针对气体而言，以压力的形式表示能量，单位是Pa 。

3． 离心式泵与风机有哪些主要部件？各有何作用？答：离心泵叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能。

吸入室：以最小的阻力损失引导液体平稳的进入叶轮，并使叶轮进口处的液体流速分布均匀。

压出室：收集从叶轮流出的高速流体，然后以最小的阻力损失引入压水管或次级叶轮进口，同时还将液体的部分动能转变为压力能。

导叶：汇集前一级叶轮流出的液体，并在损失最小的条件下引入次级叶轮的进口或压出室，同时在导叶内把部分动能转化为压力能。

密封装置：密封环：防止高压流体通过叶轮进口与泵壳之间的间隙泄露至吸入口。

轴端密封：防止高压流体从泵内通过转动部件与静止部件之间的间隙泄漏到泵外。

离心风机叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能蜗壳：汇集从叶轮流出的气体并引向风机的出口，同时将气体的部分动能转化为压力能。

集流器：以最小的阻力损失引导气流均匀的充满叶轮入口。

进气箱：改善气流的进气条件，减少气流分布不均而引起的阻力损失。

4． 目前火力发电厂对大容量、高参数机组的引、送风机一般都采用轴流式风机，循环水泵也越来越多采用斜流式（混流式）泵，为什么？答：轴流式泵与风机与离心式相比，其流量大、压力小。

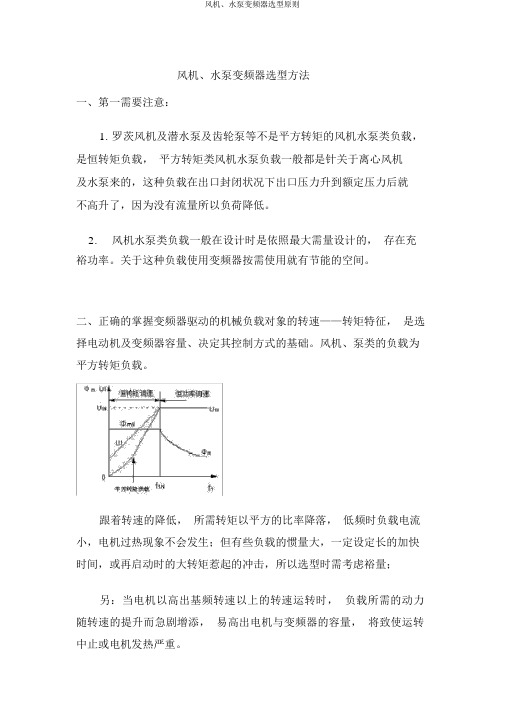

风机、水泵变频器选型方法一、第一需要注意：1.罗茨风机及潜水泵及齿轮泵等不是平方转矩的风机水泵类负载，是恒转矩负载，平方转矩类风机水泵负载一般都是针关于离心风机及水泵来的，这种负载在出口封闭状况下出口压力升到额定压力后就不高升了，因为没有流量所以负荷降低。

2.风机水泵类负载一般在设计时是依照最大需量设计的，存在充裕功率。

关于这种负载使用变频器按需使用就有节能的空间。

二、正确的掌握变频器驱动的机械负载对象的转速——转矩特征，是选择电动机及变频器容量、决定其控制方式的基础。

风机、泵类的负载为平方转矩负载。

跟着转速的降低，所需转矩以平方的比率降落，低频时负载电流小，电机过热现象不会发生；但有些负载的惯量大，一定设定长的加快时间，或再启动时的大转矩惹起的冲击，所以选型时需考虑裕量；另：当电机以高出基频转速以上的转速运转时，负载所需的动力随转速的提升而急剧增添，易高出电机与变频器的容量，将致使运转中止或电机发热严重。

关于恒转矩负载，要采用G型的变频器； P 型变频器合用于一般的风机和离心式水泵等负载。

（罗茨风机、螺杆泵、泥浆泵、来去式柱塞泵等则要用G型）：1)依据负载特征选择变频器：如负载为恒转矩负载需选G型变频器；如负载为风机、泵类负载应选择风机、泵类P型变频器。

因为风机、水泵会跟着转速增鼎力矩。

而刚启动时力矩较小。

2)选择变频器时应以实质电机电流值作为变频器选择的依照，电机的额定功率只好作为参照。

此外 , 应充足考虑变频器的输出含有丰富的高次谐波，会使电动机的功率因数和效率变坏。

所以用变频器给电动机供电与用工频电网供电对比较，电动机的电流会增添 10％而温升会增添20％左右。

所以在选择电动机和变频器时，应试虑到这种状况，适合留有余量，以防备温升过高，影响电动机的使用寿命。

3)变频器若要长电缆运转时，此时应当采纳举措克制长电缆对地耦合电容的影响，防止变频器卖力不够。

所以变频器应放大一、两档选择或在变频器的输出端安装输出电抗器。

污水处理各类泵及曝气鼓风机的选型要点，这一次都说全了!水处理设备的合理选型，是每一个设计人员需要掌握的知识。

作为输送提升的核心设备，泵在水处理项目中无处不在。

泵的原理多样，种类繁多，而且还在不断地发展创新，不同的应用场合，泵的使用方法也各有差异。

在城市污水处理厂，鼓风曝气所占的能耗占到总能耗的一半左右，选择合适的曝气风机在节约运行成本中占着至关重要的作用。

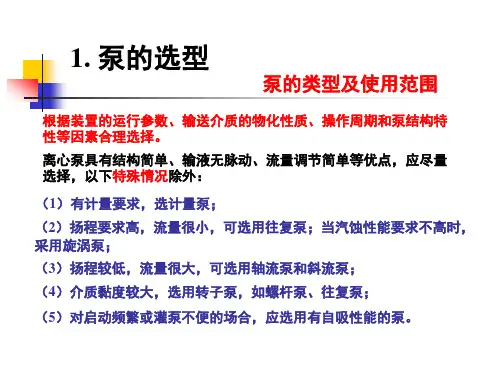

如何选择污水处理泵？1. 泵的原理与分类在专业定义上，泵是指将原动机的机械能转换成流体的压力能和动能，从而实现流体定向输运的动力设备。

在使用时常按用途来进行命名，比如潜污泵、污泥泵、计量泵等，工作原理各有不同。

按工作原理可以分类如下：⑴叶片式泵叶片式泵包括离心泵（单级、多级），轴流泵，混流泵，旋涡泵等。

离心泵-利用旋转叶轮带动流体一起旋转，借离心力的作用，使流体的压力能和动能得到增加。

轴流泵-利用叶轮上的翼型叶片在流体旋转所产生的升力使流体的能量增加。

混流泵-介于离心泵和轴流泵之间，部分利用了离心力，部分利用了升力。

⑵容积式泵容积式泵包括往复泵（活塞、柱塞、隔膜），回转泵（齿轮、螺杆、滑片等）往复式泵-利用工作容积周期性的改变来输送流体，并提高其压力，包括活塞式、柱塞式和隔膜式三类。

回转式泵-利用一对或几个特殊形状的回转体，如齿轮、螺杆或其他形状的转子在壳体内作旋转运动来输送流体并提高其压力。

⑶其他类型泵叶片式泵和容积式泵基本包括了所有常用的泵的类型，还有一些其他类型的泵，比如：水环式真空泵-水环式真空泵在启动前注入一定水作为工作液体，靠星形叶轮的旋转，形成封闭水环，叶轮与水环之间形成周期性扩大与减小的空间，形成负压，吸入气体并排出，达到抽真空的目的。

喷射泵-利用高速射流的抽吸作用来抽吸并输送液体，可以起到抽真空的作用。

2、泵的主要性能参数⑴流量与扬程泵在单位时间内输送的流体量称为流量，泵的流量一般指体积流量，用q表示。

单位重力作用下的液体通过泵后所获得的能量增加值，称为扬程，用H表示，单位为m。
