串行通信技术实验报告

串⼝通信实验报告

基于Labwindows/CVI的串⾏通信接⼝实验报告

⼀、实验⽬的

通过软件Labwindows/CVI编写仪器⾯板，通过该⾯板实现计算机与外围设备的串⼝通信。设置好通信端⼝，波特率等参数后，在Text Box控件中输⼊数据字符，当点击发送按钮时，单⽚机开发箱中的指⽰灯发⽣相应的变化。仪器⾯板如下图所⽰。

⼆、实验器材PC机⼀台，单⽚机开发箱，220V交流电源，Labwindows/CVI软件，导线若⼲等。

三、实验原理

由于LabWindows/CVI提供了⼤量与外部代码或软件进⾏连接的机制，所以实现串⼝通信，可以使⽤其本⾝提供的RS⼀232函数库。1.RS—232函数库

RS—232函数库提供了各种⽅式的串⼝通信控制函数和I/O函数，包括：打开

/关闭函数；I/O读写函数；调制解调器控制函数；串⼝设置函数；寄存器状态函数；回调函数等。

（1) 打开/关闭函数：OpenCom，OpenComConfig和CloseComo。(2) I/O读写函数：总计有7组函数，以下为其中常⽤的四组：

1） ComRd：从串⼝的接收缓冲区读指定长度的字符；

2） ComRdByte：从串⼝的接收缓冲区读取⼀个字符；

3） ComWrt：向串⼝的输出缓冲区中写指定长度的字符；

4） ComWrtByte：向串⼝的输出缓冲区中写⼀个字符。

(3) Xmodem函数：它使⽤了⼀种包含出错检测的⽂件传输协议进⾏串⼝通信。在这种协议中，⽂件通过信息包来传送，信息包中不仅包括了⽂件中的数据，还包括了校验和同步信息。(4) 串⼝控制函数：总计有7组函数，以下为其中常⽤的四组：

1）SetComTime：设置I/O操作超时的时间限制；

2）SetCTSMode：禁⽌或允许硬件握⼿并设置硬件握⼿⽅式；3）FlushlnQ/FlushOutQ：清空输⼊/输出队列。

(5) 状态函数：主要包括端⼝状态信息和通信错误代码信息等。

(6) 回调函数InstallComCallback：为指定的串⼝安装回调函数。在Labwindows/CVI中提供了两种机制实现串⼝通信(即查询或使⽤回调函数)2.RS—232C数据传输

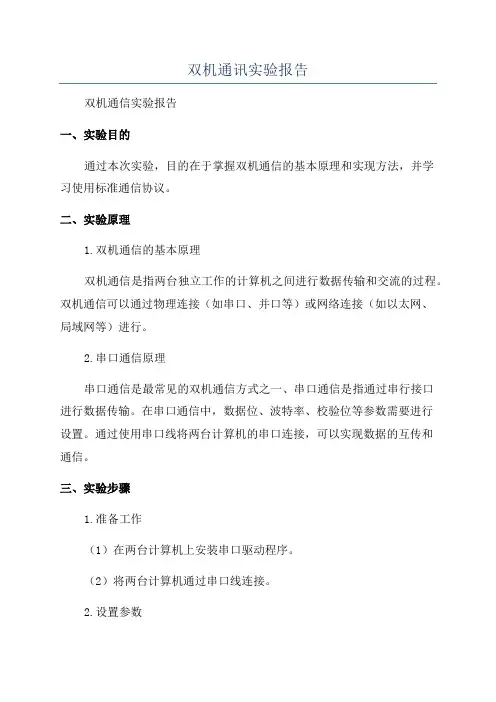

双机通讯实验报告

双机通信实验报告

一、实验目的

通过本次实验，目的在于掌握双机通信的基本原理和实现方法，并学习使用标准通信协议。

二、实验原理

1.双机通信的基本原理

双机通信是指两台独立工作的计算机之间进行数据传输和交流的过程。双机通信可以通过物理连接（如串口、并口等）或网络连接（如以太网、局域网等）进行。

2.串口通信原理

串口通信是最常见的双机通信方式之一、串口通信是指通过串行接口进行数据传输。在串口通信中，数据位、波特率、校验位等参数需要进行设置。通过使用串口线将两台计算机的串口连接，可以实现数据的互传和通信。

三、实验步骤

1.准备工作

（1）在两台计算机上安装串口驱动程序。

（2）将两台计算机通过串口线连接。

2.设置参数 （1）打开计算机的设备管理器，找到串口的端口号。

（2）在串口通信软件上，根据设备管理器上的端口号设置串口的属性，包括波特率、数据位、校验位等。

3.建立连接

（1）在发送端的计算机上，打开串口通信软件。

（2）在接收端的计算机上，也打开串口通信软件，并设置与发送端相同的参数。

4.进行通信

（1）在发送端的计算机上，输入要发送的数据。

（2）点击发送按钮，数据会通过串口线发送到接收端的计算机。

（3）接收端的计算机会接收到数据，并在串口通信软件中显示。

四、实验数据与结果

通过本次实验，我们实现了两台计算机之间的双机通信。在发送端的计算机上，我们输入了字符串“Hello, World!”并通过串口发送到接收端的计算机。在接收端的计算机上，我们成功收到了发送的数据，并在串口通信软件中显示出来。

五、实验分析与讨论

通过本次实验，我们学会了使用串口通信实现两台计算机之间的双机通信。串口通信具有轻量级、传输速度快的特点，适用于小型数据的传输和通信。但是串口通信的距离受限，通信距离较短。

六、实验总结 通过本次实验，我们深入了解了双机通信的实现原理和方法，并了解了串口通信的基本原理和设置方法。通过实际操作，我们掌握了串口通信的步骤和技巧。这对我们日后在通信领域的应用具有重要的参考价值。

串⼝通信实验报告

⼤连理⼯⼤学实验报告

成绩：

串⼝通信实验

⼀、实验⽬的和要求了解串⼝通信的原理与机制

掌握基于8051的串⼝通信硬件电路设计⽅法

掌握8051串⼝通信程序调试⽅法

⼆、实验原理和内容

实验原理：1.串⼝通信简介

串⼝通信是指数据在⼀根数据线上按照⼆进制数的数位⼀位接⼀位的传输。其特点是通信线路简单，只要⼀对传输线就可以实现通信（如电话线），可⼤⼤地降低成本，适⽤于远距离通信。缺点是传送速度慢。2. 51单⽚机串⾏⼝简介

51单⽚机的串⾏⼝是⼀个可编程全双⼯的通信接⼝，具有UART（通⽤异步收发器）的全部功能，能同时进⾏数据的发送和接收，也可以作为同步移位寄存器使⽤。51单⽚机的串⾏⼝主要由两个独⽴的串⾏数据缓冲寄存器SBUF组成，它可以通过特殊功能寄存器SBUF对串⾏接收或串⾏发送寄存器进⾏访问，两个寄存器共⽤⼀个地址99H，但在物理上是两个独⽴的寄存器，由指令操作决定访问哪⼀个寄存器。执⾏写指令时访问串⾏发送寄存器；执⾏读指令时，访问串⾏接收寄存器。3.串⾏⼝控制寄存器SCON

串⾏⼝控制寄存器SCON⽤来设定串⾏⼝的⼯作⽅式、接收或发送控制位以及状态标志位等。

在本实验中设定SM0为0，SM1为1，采⽤串⾏⼝的⼯作⽅式1（8位异步收发，波特率可变，由定时器控制）。允许串⾏接收位REN设置为1，其它控制、标志位设置为0。（即令SCON=0X50）4.定时器/计数器模式控制寄存器TMOD

定时器/计数器模式控制寄存器TMOD是⼀个逐位定义的8位寄存器，其中低四位（即D0 ~ D3）定义定时器/计数器T0，⾼四位（即D4 ~ D7）定义定时器/计数器T1。

在本实验中使⽤定时器1，设定M1=1，M2=0,，采⽤定时器T1的⼯作⽅式2（⾃动重载8位定时器/计数器），其它控制位设置为0。并由晶振频率（11.0592MHZ）和波特率（9600）计算初始化定时器T1：TH1=TL1=0xfd。

最后通过对TR1置1启动定时器T1。5.中断允许寄存器IE

《嵌入式系统开发》课程实验报告

班 级： 电 信141

* 名： * * *

学 号： *********

实验日期： 5月6日

电子通信工程系

实验一串口通信实验

学时安排：2学时

一、 实验目的：

1、熟悉STM32的编程环境的使用；

2、掌握STM32的串口的编程；

二、 实验步骤：

1. 在keil环境下编辑源文件，并编译。

2. 在野火STM32实验板上运行,调试程序,观察实验现象,理解并掌握相关知识。

3. 编写STM32 的串行通信程序，实现由串口调试助手输入任意字符串，STM接收后返回到串口调试助手输出。

三、 实验内容：

设计思路及程序代码。

1、建立工程，编写主要代码

2、时钟配置

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE);

3、GPIOA配置

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; // USART1_TX （PA.9）

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出

GPIO_Init(GPIOA, &GPIO_InitStructure); //初始化PA9

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10; //USART1_RX （PA.10）

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空输入
