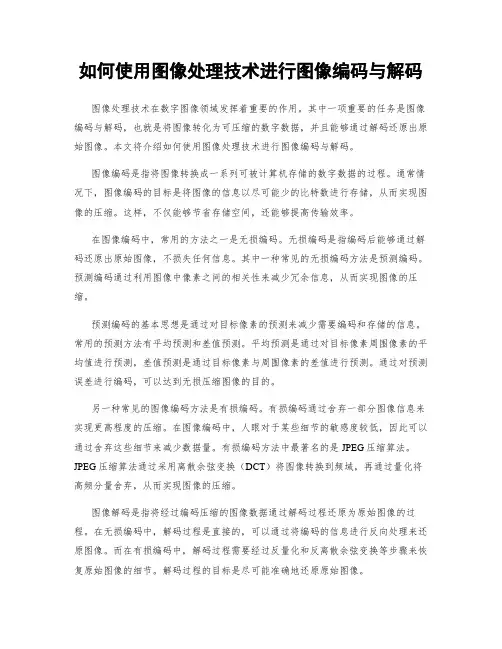

如何使用图像处理技术进行图像编码与解码图像处理技术在数字图像领域发挥着重要的作用。
其中一项重要的任务是图像编码与解码，也就是将图像转化为可压缩的数字数据，并且能够通过解码还原出原始图像。
本文将介绍如何使用图像处理技术进行图像编码与解码。
图像编码是指将图像转换成一系列可被计算机存储的数字数据的过程。
通常情况下，图像编码的目标是将图像的信息以尽可能少的比特数进行存储，从而实现图像的压缩。
这样，不仅能够节省存储空间，还能够提高传输效率。
在图像编码中，常用的方法之一是无损编码。
无损编码是指编码后能够通过解码还原出原始图像，不损失任何信息。
其中一种常见的无损编码方法是预测编码。
预测编码通过利用图像中像素之间的相关性来减少冗余信息，从而实现图像的压缩。
预测编码的基本思想是通过对目标像素的预测来减少需要编码和存储的信息。
常用的预测方法有平均预测和差值预测。
平均预测是通过对目标像素周围像素的平均值进行预测，差值预测是通过目标像素与周围像素的差值进行预测。
通过对预测误差进行编码，可以达到无损压缩图像的目的。
另一种常见的图像编码方法是有损编码。
有损编码通过舍弃一部分图像信息来实现更高程度的压缩。
在图像编码中，人眼对于某些细节的敏感度较低，因此可以通过舍弃这些细节来减少数据量。
有损编码方法中最著名的是JPEG压缩算法。
JPEG压缩算法通过采用离散余弦变换（DCT）将图像转换到频域，再通过量化将高频分量舍弃，从而实现图像的压缩。
图像解码是指将经过编码压缩的图像数据通过解码过程还原为原始图像的过程。
在无损编码中，解码过程是直接的，可以通过将编码的信息进行反向处理来还原图像。
而在有损编码中，解码过程需要经过反量化和反离散余弦变换等步骤来恢复原始图像的细节。
解码过程的目标是尽可能准确地还原原始图像。
除了预测编码和JPEG压缩算法之外，还有一些其他的图像编码与解码方法可以使用。
例如，基于向量量化的编码方法可以更好地利用像素之间的关联性，从而实现更高效的图像压缩。
预测编码的基本原理及应用1. 什么是预测编码预测编码是一种数据压缩技术，通过对数据的统计分析和模型预测，减少数据的冗余信息，从而实现数据的高效存储和传输。
预测编码的基本原理是根据已有的数据序列，通过数学模型对下一个数据进行预测，然后记录预测结果和真实数据之间的差异，将差异进行编码存储。
在解码时，利用相同的模型对预测结果进行逆向计算，还原出原始数据序列。
2. 预测编码的基本原理预测编码的基本原理可以概括为以下几个步骤：2.1 数据建模在预测编码中，需要建立一个合适的数据模型来对数据进行预测。
常用的数据模型包括线性模型、非线性模型等。
模型的选择根据具体的应用场景和数据特点来确定。
2.2 数据预测根据建立的数据模型，对已知的数据序列进行预测，得到下一个数据的预测值。
预测过程可以使用各种预测算法，如线性回归、逻辑回归、支持向量机等。
预测算法的选择依赖于建立的数据模型和数据的特征。
2.3 误差计算将预测值与真实值进行比较，计算它们之间的误差。
误差可以使用各种度量方法来评估，如平均绝对误差、均方误差等。
误差的计算结果用于后续的编码过程。
2.4 差值编码将误差值进行编码，通常使用无损编码方法，如霍夫曼编码、算术编码等。
编码的目的是通过消除冗余信息，实现数据的压缩存储。
2.5 编码存储对编码后的数据进行存储，可以选择不同的存储格式，如二进制、文本等。
在存储时，需要注意数据的还原问题，以便在解码时能够正确还原原始数据。
3. 预测编码的应用预测编码技术在各个领域都有广泛的应用，以下是一些典型的应用场景：3.1 音频和视频压缩预测编码技术在音频和视频压缩中起到重要作用。
通过对音频和视频数据进行预测和编码，可以实现高效的压缩存储和传输，提高系统的性能和效率。
3.2 无线通信在无线通信系统中，预测编码技术可以减少数据传输量，提高数据传输速率。
预测编码技术可以应用于语音通信、图像传输等领域，以实现更稳定和高速的无线通信。
3.3 数据传输在数据传输过程中，通过使用预测编码技术，可以减少传输数据的大小，降低传输成本。
4.4预测编码1．预测编码的基本原理预测编码（Prediction Coding）是根据某一种模型，利用以前的（已收到）一个或几个样值，对当前的（正在接收的）样本值进行预测，将样本实际值和预测值之差进行编码。
如果模型足够好，图像样本时间上相关性很强，一定可以获得较高的压缩比。
具体来说，从相邻像素之间有很强的相关性特点考虑，比如当前像素的灰度或颜色信号，数值上与其相邻像素总是比较接近，除非处于边界状态。
那么，当前像素的灰度或颜色信号的数值，可用前面已出现的像素的值，进行预测（估计），得到一个预测值（估计值），将实际值与预测值求差，对这个差值信号进行编码、传送，这种编码方法称为预测编码方法。
预测编码的基本思想建立一个数学模型利用以往的样本数据对新样本值进行预测将预测值与实际值相减对其差值进行编码，这时差值很少，可以减少编码码位。
2．预测编码的分类最佳预测编码：在均方误差最小的准则下，使其误差最小的方法。
线性预测：利用线性方程计算预测值的编码方法。
非线性预测：利用非线性方程计算预测值的编码方法。
线性预测编码方法，也称差值脉冲编码调制法（Differention Pulse Code Modulation，DPCM）。
如果根据同一帧样本进行预测的编码方法叫帧内预测编码。
根据不同帧样本进行预测的编码方法叫帧间预测编码。
如果预测器和量化器参数按图像局部特性进行调整，称为自适应预测编码（ADPCM）在帧间预测编码中，若帧间对应像素样本值超过某一阈值就保留，否则不传或不存，恢复时就用上一帧对应像素样本值来代替，称为条件补充帧间预测编码。
在活动图像预测编码中，根据画面运动情况，对图像加以补偿再进行帧间预测的方法称为运动补偿预测编码方法。
3．DPCM编码算法一幅二维静止图像，设空间坐标(i,j)像素点的实际样本为f(i,j)，是预测器根据传输的相邻的样本值对该点估算得到的预测（估计）值。
编码时不是对每个样本值进行量化，而是预测下一个样本值后，量化实际值与预测值之间的差。

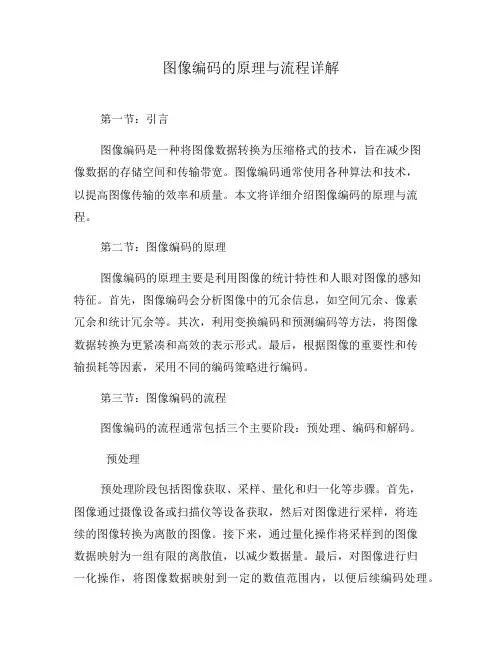

图像编码的原理与流程详解第一节：引言图像编码是一种将图像数据转换为压缩格式的技术，旨在减少图像数据的存储空间和传输带宽。
图像编码通常使用各种算法和技术，以提高图像传输的效率和质量。
本文将详细介绍图像编码的原理与流程。
第二节：图像编码的原理图像编码的原理主要是利用图像的统计特性和人眼对图像的感知特征。
首先，图像编码会分析图像中的冗余信息，如空间冗余、像素冗余和统计冗余等。
其次，利用变换编码和预测编码等方法，将图像数据转换为更紧凑和高效的表示形式。
最后，根据图像的重要性和传输损耗等因素，采用不同的编码策略进行编码。
第三节：图像编码的流程图像编码的流程通常包括三个主要阶段：预处理、编码和解码。
预处理预处理阶段包括图像获取、采样、量化和归一化等步骤。
首先，图像通过摄像设备或扫描仪等设备获取，然后对图像进行采样，将连续的图像转换为离散的图像。
接下来，通过量化操作将采样到的图像数据映射为一组有限的离散值，以减少数据量。
最后，对图像进行归一化操作，将图像数据映射到一定的数值范围内，以便后续编码处理。
编码编码阶段是将预处理后的图像数据转换为编码数据的过程。
常用的编码方法包括无损编码和有损编码两种。
无损编码无损编码主要用于要求图像传输和存储过程中不出现任何失真的场景。
常见的无损编码方法有霍夫曼编码、算术编码和LZW编码等。
这些编码方法通过构建特定的编码表，将原始的图像数据映射为更高效的二进制码流。
有损编码有损编码主要用于图像传输和存储场景中可以接受一定程度失真的情况。
常见的有损编码方法有JPEG、MPEG和等。
这些编码方法通过利用图像的统计特性和人眼对图像的感知特征，采用预测编码、变换编码和量化编码等技术，将图像数据转换为压缩的码流。
解码解码阶段是将编码后的数据反过来转换为原始图像数据的过程。
解码过程与编码过程相反，主要包括解码、逆量化和逆变换等步骤。
解码器根据编码时生成的编码表，将编码后的数据解码为离散的图像数据。

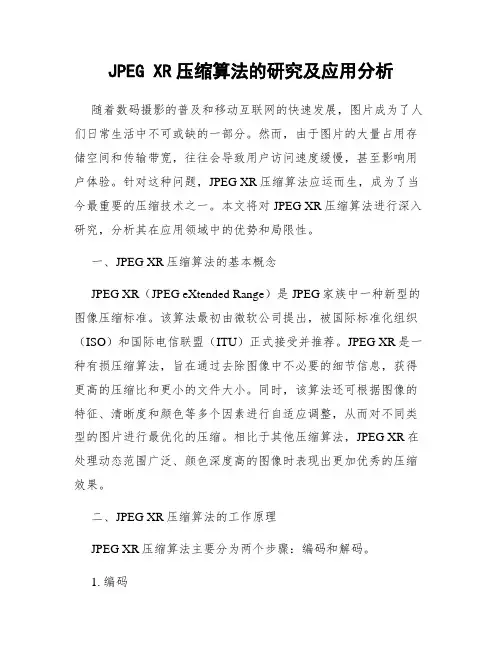

JPEG XR压缩算法的研究及应用分析随着数码摄影的普及和移动互联网的快速发展，图片成为了人们日常生活中不可或缺的一部分。
然而，由于图片的大量占用存储空间和传输带宽，往往会导致用户访问速度缓慢，甚至影响用户体验。
针对这种问题，JPEG XR压缩算法应运而生，成为了当今最重要的压缩技术之一。
本文将对JPEG XR压缩算法进行深入研究，分析其在应用领域中的优势和局限性。
一、JPEG XR压缩算法的基本概念JPEG XR（JPEG eXtended Range）是JPEG家族中一种新型的图像压缩标准。
该算法最初由微软公司提出，被国际标准化组织（ISO）和国际电信联盟（ITU）正式接受并推荐。
JPEG XR是一种有损压缩算法，旨在通过去除图像中不必要的细节信息，获得更高的压缩比和更小的文件大小。
同时，该算法还可根据图像的特征、清晰度和颜色等多个因素进行自适应调整，从而对不同类型的图片进行最优化的压缩。
相比于其他压缩算法，JPEG XR在处理动态范围广泛、颜色深度高的图像时表现出更加优秀的压缩效果。
二、JPEG XR压缩算法的工作原理JPEG XR压缩算法主要分为两个步骤：编码和解码。
1. 编码在编码过程中，JPEG XR算法会对原始图像进行多通道分解和色度转换。
将RGB三个通道分别转换到YCbCr色彩空间，以使之具有更好的可压缩性。
然后，JPEG XR算法会对图像进行预测编码和残差编码两种压缩方式。
预测编码是指对图像进行预处理，根据已知的像素信息预测未知的像素值，并利用预测误差来表示图像信息。
JPEG XR预测编码采用了线性预测方法和Bayesian预测方法，通过构建网络预测模型，准确地预测了图像中的像素值，并获得了更高的压缩比。
残差编码是指将原始图像减去预测图像，以得到残差图像，并将残差图像转换成频域数据表达。
JPEG XR利用离散余弦变换（DCT）将图像从空间域转换成频域，利用DCT系数来表示图像信息。

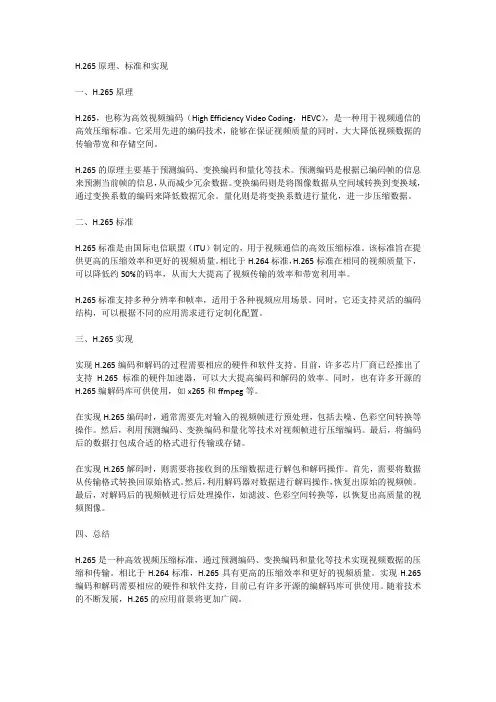

H.265原理、标准和实现一、H.265原理H.265，也称为高效视频编码（High Efficiency Video Coding，HEVC），是一种用于视频通信的高效压缩标准。
它采用先进的编码技术，能够在保证视频质量的同时，大大降低视频数据的传输带宽和存储空间。
H.265的原理主要基于预测编码、变换编码和量化等技术。
预测编码是根据已编码帧的信息来预测当前帧的信息，从而减少冗余数据。
变换编码则是将图像数据从空间域转换到变换域，通过变换系数的编码来降低数据冗余。
量化则是将变换系数进行量化，进一步压缩数据。
二、H.265标准H.265标准是由国际电信联盟（ITU）制定的，用于视频通信的高效压缩标准。
该标准旨在提供更高的压缩效率和更好的视频质量。
相比于H.264标准，H.265标准在相同的视频质量下，可以降低约50%的码率，从而大大提高了视频传输的效率和带宽利用率。
H.265标准支持多种分辨率和帧率，适用于各种视频应用场景。
同时，它还支持灵活的编码结构，可以根据不同的应用需求进行定制化配置。
三、H.265实现实现H.265编码和解码的过程需要相应的硬件和软件支持。
目前，许多芯片厂商已经推出了支持H.265标准的硬件加速器，可以大大提高编码和解码的效率。
同时，也有许多开源的H.265编解码库可供使用，如x265和ffmpeg等。
在实现H.265编码时，通常需要先对输入的视频帧进行预处理，包括去噪、色彩空间转换等操作。
然后，利用预测编码、变换编码和量化等技术对视频帧进行压缩编码。
最后，将编码后的数据打包成合适的格式进行传输或存储。
在实现H.265解码时，则需要将接收到的压缩数据进行解包和解码操作。
首先，需要将数据从传输格式转换回原始格式。
然后，利用解码器对数据进行解码操作，恢复出原始的视频帧。
最后，对解码后的视频帧进行后处理操作，如滤波、色彩空间转换等，以恢复出高质量的视频图像。
四、总结H.265是一种高效视频压缩标准，通过预测编码、变换编码和量化等技术实现视频数据的压缩和传输。
题目：
7, 对图象p04-01实施预测编码和解码，并将原图象与解码图象进行方差计算，考察解码后图象的视觉效果。
预测模型为：
原理：
预测就是根据过去时刻的样本序列，运用一种模型，预测当前的样本值。
预测编码是易于实现的，如差分脉冲编码调制（DPCM ）方法。
这种方法中，对每一个像素灰度值，都用先前扫描过的像素灰度值去减，求出它们的差值，此差值称为预测误差，预测误差被量化和编码与传送。
接收端再将此差值与预测值相加，重建原始图像像素信号。
由于量化和传送的仅是误差信号，根据一般扫描图像信号在空间及时间邻域内各像素的相关性，预测误差分布更加集中，即熵值比原来图像小，可用较少的单位像素比特率进行编码，使得图像数据得以压缩。
DPCM 系统的基本系统框图如下图所示。
在该系统中，N x 为N t 时刻的亮度取样值。
预测器根据N t 时刻之前的样本1x ，
2x ，……，1-N x 对N x 作预测，得到预测值'N x 。
N x 与'N x 之间的误差为：
'N N N x x e -=
量化器对N e 进行量化得到'N e 。
编码器对'N e 进行编码发送。
接收端解码时的预测过程与发送端相同，所用预测器亦相同。
接收端恢复的输出信号''N x 是N x 的近似值，两者的误差是 '
'''')(N N N N N N N N e e x x e x x x -=-=+-=∆
当输入图像信号是模拟信号时，“量化”过程中的信息损失是不可避免的。
当N x ∆足够小时，输入信号N x 和DPCM 系统的输出信号几乎一致。
其它预测方法还有以下几种：
（1）前值预测：用),(y x f 同一行中临近的前一像素预测，即)1,(),(^-=y x f y x f
（2）一维预测：用同一行中前面若干像素预测。
（3）二维预测：用几行内像素预测。
（4）三维预测：利用相邻两帧图像信号的相关性预测。
)
,1(5.0)1,(5.0),(y x f y x f y x f -+-
=
程序为（一）：
clc;
I=imread('lena512.bmp');
I2=I;
I=double(I);
fid = fopen( 'mydata.dat' ,'w');
[m,n]=size(I) ;
J=ones(m,n);
J(1:m,1)=I(1:m,1);
J(1,1:n)=I(1,1:n);
J(1:m,n)=I(1:m,n);
J(m,1:n)=I(m,1:n);
for k=2:m-1
for L=2:n-1
J(k,L)=I(k,L)-(I(k,L-1)/2+I(k-1,L)/2);
end
end
J=round(J) ;
cont=fwrite(fid,J,'int8');
cc=fclose(fid);
fid=fopen('mydata.dat','r');
I1=fread(fid,cont,'int8');
tt=1;
for L=1:n
for k=1:m
I(k,L)=I1(tt);
tt=tt+1;
end
end
I=double(I);
J=ones(m,n);
J(1:m,1)=I(1:m,1);
J(1,1:n)=I(1,1:n);
J(1:m,n)=I(1:m,n);
J(m,1:n)=I(m,1:n);
for k=2:m-1
for L=2:n-1
J(k,L)=I(k,L)+((J(k,L-1))/2+(J(k-1,L))/2); end
end
cc=fclose(fid);
J=uint8(J);
subplot(1,2,1),imshow(I2);title('原图');
subplot(1,2,2),imshow(J);title('解码图像');
for k=1:m
for l=1:n
A(k,l)=J(k,l)-I2(k,l);
end
end
for k=1:m
for l=1:n
A(k,l)=A(k,l)*A(k,l);
end
end
b=sum(A(:));
s=b/(m*n) %两幅图的方差运行结果为：
程序为（二）：
clc;
i1=imread('lena512.bmp'); i=double(i1);
[m,n]=size(i);
p=zeros(m,n);
y=zeros(m,n);
y(1:m,1)=i(1:m,1);
p(1:m,1)=i(1:m,1);
y(1,1:n)=i(1,1:n);
p(1,1:n)=i(1,1:n);
y(1:m,n)=i(1:m,n);
p(1:m,n)=i(1:m,n);
p(m,1:n)=i(m,1:n);
y(m,1:n)=i(m,1:n);
for k=2:m-1;
for l=2:n-1;
y(k,l)=(i(k,l-1)/2+i(k-1,l)/2);
p(k,l)=round(i(k,l)-y(k,l));
end
end
p=round(p);
subplot(3,2,1),imshow(i1);title('原灰度图像');
subplot(3,2,2),imshow(uint8(y),[0 256]);title('利用模型预测后的图像'); subplot(3,2,3),imshow(abs(p),[0 1]);title('编码的绝对残差图像');
j=zeros(m,n);
j(1:m,1)=y(1:m,1);
j(1,1:n)=y(1,1:n);
j(1:m,n)=y(1:m,n);
j(m,1:n)=y(m,1:n);
for k=2:m-1;
for l=2:n-1;
j(k,l)=p(k,l)+y(k,l);
end
end
for r=1:m
for t=1:n
d(r,t)=round(i(r,t)-j(r,t));
end
end
a=zeros(m,n);
for l=1:m;
for h=1:n;
a(l,h)=(j(l,h)-i(l,h))^2;
end
end
b=sum(a(:));
c=b/(m*n) ;
subplot(3,2,4),imshow(abs(p),[0 1]);title('解码用的残差图像');
subplot(3,2,5),imshow(j,[0 256]);title('使用残差和线性预测重建后的图像'); subplot(3,2,6),imshow(abs(d),[0 1]);title('解码重建后图像与原图像的误差');
运行结果为：。
