mos管组成的h桥电路

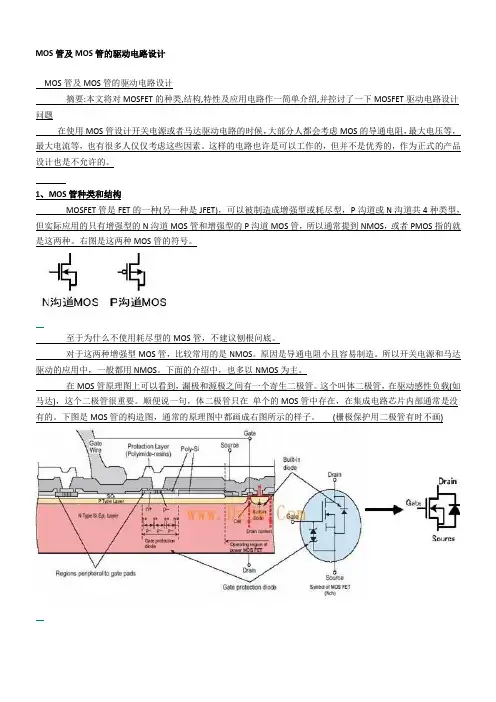

MOS管及MOS管的驱动电路设计

MOS管及MOS管的驱动电路设计

摘要:本文将对MOSFET的种类,结构,特性及应用电路作一简单介绍,并控讨了一下MOSFET驱动电路设计问题

在使用MOS管设计开关电源或者马达驱动电路的时候，大部分人都会考虑MOS的导通电阻，最大电压等，最大电流等，也有很多人仅仅考虑这些因素。这样的电路也许是可以工作的，但并不是优秀的，作为正式的产品设计也是不允许的。

1、MOS管种类和结构

MOSFET管是FET的一种(另一种是JFET)，可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。右图是这两种MOS管的符号。

至于为什么不使用耗尽型的MOS管，不建议刨根问底。

对于这两种增强型MOS管，比较常用的是NMOS。原因是导通电阻小且容易制造。所以开关电源和马达驱动的应用中，一般都用NMOS。下面的介绍中，也多以NMOS为主。

在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动感性负载(如马达)，这个二极管很重要。顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。下图是MOS管的构造图，通常的原理图中都画成右图所示的样子。 (栅极保护用二极管有时不画)

MOS管的三个管脚之间有寄生电容存在，如右图所示。这不是我们需要的，而是由于制造工艺限制产生的。寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免，在MOS管的驱动电路设计时再详细介绍。

2、MOS管导通特性

导通的意思是作为开关，相当于开关闭合。

NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况(低端驱动)，只要栅极电压达到4V或10V就可以了。

PMOS的特性，Vgs小于一定的值就会导通，使用与源极接VCC时的情况(高端驱动)。但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。

mos管h桥续流二极管使用方案

好嘞，今天我们聊聊MOS管H桥续流二极管的那些事儿。相信很多朋友对这个名词可能听得耳熟，但具体细节却不是那么清楚。别担心，咱们轻松点，慢慢来。H桥就是一个用来控制电动机方向和速度的小玩意儿，像是个聪明的开关，能让电动机向前转、向后转，甚至停下来。不过，问题来了，电动机可不总是乖乖听话，它一旦停下来，就会有一些“续流”现象出现。你想啊，电动机像个大胖子，突然停下来的时候，身后那股劲儿可不小，得有个地方把这些多余的电流给接住，不然就麻烦了。

这时候，续流二极管就像是个及时雨，冲上来帮忙。它可是个小英雄，能把那些多余的电流引导回去，防止电压过高导致电路损坏。你想想，如果没有这个小家伙，可能电路里就要上演一场“电流大逃亡”，真是让人捏一把汗啊。说到这里，你可能会问，为什么偏偏是二极管呢？这可是有原因的，二极管的单向导电特性就像是个守门员，只允许电流朝一个方向流动，其他方向坚决不让过。这么一来，电动机的“余劲”就被好好管住了，不至于让电路失控。

不过，要注意了，选对续流二极管也是个技术活。很多人可能会觉得，二极管不就是个小玩意儿嘛，有什么好挑的。可别小看这事，选择合适的二极管，得考虑到它的电流承受能力和反向电压。就好比你穿鞋子，合脚才舒服，太小了走路都困难，太大了又容易摔跤。合适的二极管就能确保H桥的稳定性，让电机能稳稳当当地转，不至于出幺蛾子。

在选购二极管的时候，别光看表面数据，得多动脑筋。可以看看市场上那些知名品牌，虽然价格可能高了点，但质量通常也靠谱。就像是买衣服，名牌的就是好，就是不容易出毛病。更何况，这可是关乎整个电路的安全，咱可不能马虎。别忘了考虑散热的

问题，H桥的电流有时候可不是闹着玩的，二极管的发热量也是一大关键。太热了就容易出问题，像是煮水时的开水，别说不小心烫到，整个人都得被炸飞。

说了这么多，大家可能觉得这二极管是个小角色，但实际用上了却发现，没它可不行。就像一部电影，主角固然重要，但配角也常常撑起整部剧。H桥工作的时候，续流二极管不仅能保护电路，还能提高系统效率，真是多面手。你要是问我，二极管跟电动机的关系是什么，我就会说，那简直就是一对最佳拍档，缺一不可。你想啊，电动机负责转，二极管负责稳，两者合作无间，才能让整套系统发挥出最大的效能。

h桥工作原理

H桥是一种电子电路，通常由四个开关器件组成，常用于控制电机的转向和速度。

H桥工作原理如下：

1. 电源供电：将电源的正极连接到H桥的正极，负极连接到H桥的负极。

2. 控制开关：根据需要，控制开关器件（如MOS管、晶闸管等）的通断状态。

3. 控制方向：通过控制开关器件的通断状态，将电源的正极和负极分别接入到不同的电机线圈中，实现电机的正反转。

- 若将电源的正极接入到电机的一个线圈，负极接入到另一个线圈，电流从正极进入电机的一个线圈，经过电机内部的线圈导体，流入另一个线圈，最终从电机另一端的线圈流回负极。电机正转时，通过控制开关器件将电源接入到一个线圈，使电流流动的方向适合电机正转的要求。

- 若将电源的正极接入到电机的另一个线圈，负极接入到前一个线圈，电流则从电机的另一个线圈进入，然后流入前一个线圈，最终回到负极。电机反转时，通过控制开关器件将电源接入到另一个线圈，使电流流动的方向适合电机反转的要求。

4. 控制速度：通过控制开关器件的通断频率和占空比，改变电机线圈中的电流波形，控制电机的速度。

- 通过改变通断频率，可以控制电机转动的速度。通断频率越高，电机转动越快，反之，通断频率越低，电机转动越慢。

- 通过改变占空比，可以改变电流在线圈中的流动时间与不流动时间的比例，从而控制电机的转动力矩大小。占空比越大，电机承受的电流越长时间，力矩越大；占空比越小，电机承受电流的时间越短，力矩越小。

综上所述，H桥通过控制开关器件的通断状态来控制电机的转向和速度。

h桥mos直流电机驱动电路 解释说明以及概述

1. 引言

1.1 概述

本文将深入探讨H桥MOS直流电机驱动电路的原理、优势和应用案例分析，并介绍设计和优化时需要考虑的因素。H桥MOS直流电机驱动电路是一种常见且重要的电路，广泛应用于各个领域，如家用洗衣机、无人驾驶汽车以及工业自动化设备等。通过对该电路的研究，可以更好地理解其工作原理，为日后的设计提供指导。

1.2 文章结构

文章由以下几个部分组成：引言、H桥MOS直流电机驱动电路解释说明、H桥MOS直流电机驱动电路的应用案例分析、H桥MOS直流电机驱动电路设计和优化考虑因素以及结论。在引言部分，我们将对本文内容进行简要概括，并介绍各个部分的内容安排。

1.3 目的

本文的目标在于全面解释和说明H桥MOS直流电机驱动电路，包括其原理、优势和工作原理。同时，还将通过详细分析多个应用案例来展示该类型电路在实际应用中的作用和重要性。此外，我们还将介绍设计和优化该电路时需要考虑的因素，并展望未来H桥MOS直流电机驱动电路可能的发展方向。通过本文的阐述，读者将能够掌握有关H桥MOS直流电机驱动电路的基础知识，并为相关领域的实际应用提供参考依据。

2. H桥MOS直流电机驱动电路解释说明

2.1 H桥MOS电路原理

H桥MOS直流电机驱动电路是一种常见的电路，用于控制直流电机的旋转方向和速度。它由四个功率开关MOSFET（Metal-Oxide-Semiconductor

Field-Effect Transistor）组成，通常配对使用，以构成两个互补开关对。

H桥MOS电路采用了全可控技术，通过不同的开关组合来改变电流流向、极性和大小。当第一个互补开关导通时, 电机的正极与供电源相连, 而负极与地连接；而当第二个互补开关导通时, 两者则互换。

2.2 H桥MOS直流电机驱动的优势

H桥MOS直流电机驱动具有以下几个优势：
