微型断路器的选择使用

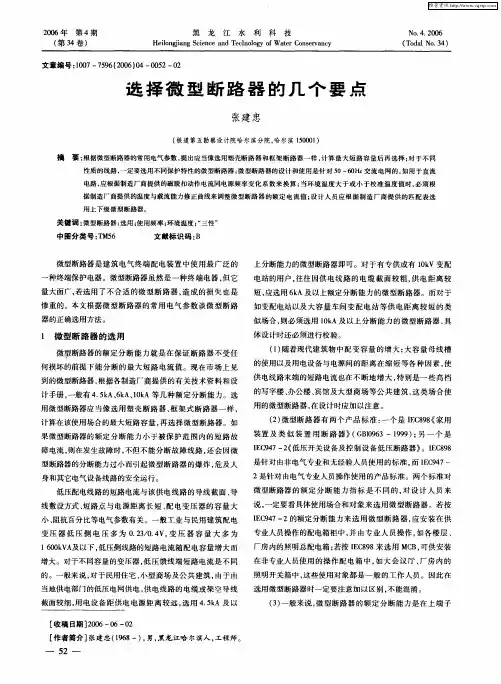

２００６年第４期　（第３４卷）　黑龙江水利科技　Ｈｅｉｌｏｎｇｊｉａｎｇ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｌｎｏｌｏｇｙ　ｏｆ　Ｗａｔｅｒ　Ｃｏｎｓｅｒｖａｎｃｙ　Ｎｏ．４．２００６　（Ｔｏｄａｌ　Ｎｏ．３４）　文章编号：１００７—７５９６【２００６）０４—００５２—０２　选择微型断路器的几个要点　

张建忠　（铁道第五勘察设计院哈尔滨分院，哈尔滨１５０００１）　摘要：根据微型断路器的常用电气参数，提出应当像选用塑壳断路器和框架断路器一样，计算最大短路容量后再选择；对于不同　性质的线路，一定要选用不同保护特性的微型断路器；微型断路器的设计和使用是针对５０～６０Ｈｚ交流电网的，如用于直流　电路，应根据制造厂商提供的磁脱扣动作电流同电源频率变化系数来换算；当环境温度大于或小于校准温度值时，必须根　据制造厂商提供的温度与载流能力修正曲线来调整微型断路器的额定电流值；设计人员应根据制造厂商提供的匹配表选　用上下级微型断路器。　关键词：微型断路器；选用；使用频率；环境温度；“三性”　中图分类号：ＴＭ５６　文献标识码：Ｂ　

微型断路器是建筑电气终端配电装置中使用最广泛的　一种终端保护电器。微型断路器虽然是一种终端电器，但它　量大面广，若选用了不合适的微型断路器，造成的损失也是　惨重的。本文根据微型断路器的常用电气参数谈微型断路　器的正确选用方法。　ｌ微型断路器的选用　微型断路器的额定分断能力就是在保证断路器不受任　何损坏的前提下能分断的最大短路电流值。现在市场上见　到的微型断路器，根据各制造厂商提供的有关技术资料和设　计手册，一般有４．５ｋＡ、６ｋＡ、ｌＯｋＡ等几种额定分断能力。选　用微型断路器应当像选用塑壳断路器、框架式断路器一样，　计算在该使用场合的最大短路容量，再选择微型断路器。如　果微型断路器的额定分断能力小于被保护范围内的短路故　障电流。则在发生故障时，不但不能分断故障线路．还会因微　型断路器的分断能力过小而引起微型断路器的爆炸，危及人　身和其它电气设备线路的安全运行。　低压配电线路的短路电流与该供电线路的导线截面、导　线敷设方式、短路点与电源距离长短、配电变压器的容量大　小、阻抗百分比等电气参数有关。一般工业与民用建筑配电　变压器低压侧电压多为０．２３／０．４Ｖ。变压器容量大多为　１　６００ｋＶＡ及以下。低压侧线路的短路电流随配电容量增大而　增大。对于不同容量的变压器。低压馈线端短路电流是不同　的。一般来说，对于民用住宅、小型商场及公共建筑。由于由　当地供电部门的低压电网供电，供电线路的电缆或架空导线　截面较细。用电设备距供电电源距离较远，选用４．５ｋＡ及以　［收稿日期］２００６—０６—０２　［作者简介］张建忠（１９６８一），男，黑龙江哈尔滨人，工程师。　一５２一　上分断能力的微型断路器即可。对于有专供或有１０ｋＶ变配　电站的用户，往往因供电线路的电缆截面较粗，供电距离较　短，应选用６ｋＡ及以上额定分断能力的微型断路器。而对于　如变配电站以及大容量车间变配电站等供电距离较短的类　似场合，则必须选用ｌＯｋＡ及以上分断能力的微型断路器，具　体设计时还必须进行校验。　（１）随着现代建筑物中配变容量的增大；大容量母线槽　的使用以及用电设备与电源间的距离在缩短等各种因素，使　供电线路末端的短路电流也在不断地增大，特别是一些高档　的写字楼、办公楼、宾馆及大型商场等公共建筑，这类场合使　用的微型断路器，在设计时应加以注意。　（２）微型断路器有两个产品标准：一个是ＩＥＣ８９８《家用　装置及类似装置用断路器》（ＧＢ１０９６３—１９９９）；另一个是　ＩＥＣ９４７—２《低压开关设备及控制设备低压断路器》。ＩＥＣ８９８　是针对由非电气专业和无经验人员使用的标准．而ＩＥＣ９４７—　２是针对由电气专业人员操作使用的产品标准。两个标准对　微型断路器的额定分断能力指标是不同的。对设计人员来　说，一定要看具体使用场合和对象来选用微型断路器。若按　ＩＥＣ９４７—２的额定分断能力来选用微型断路器，应安装在供　专业人员操作的配电箱柜中，并由专业人员操作，如各楼层、　厂房内的照明总配电箱；若按ＩＥＣ８９８来选用ＭＣＢ，可供安装　在非专业人员使用的操作配电箱中，如大会议厅、厂房内的　照明开关箱中。这些使用对象都是一般的工作人员。因此在　选用微型断路器时一定要注意加以区别．不能混淆。　（３）一般来说，

ABBS260微型断路器选型指南

ABB S260系列微型断路器选型指南

本⽂选⾃：⼯控商务⽹

规格：ABB S260微型断路器选型指南

意义：为了更快更精确筛选出客户要求的产品，提⾼客户的满意度和交易率

事件类别：产品选型(⾃动⽣成）

应⽤岗位：[业务业务助理技术后勤]

需备资质：[对S260微型断路器主要技术参数了解和熟悉]

品牌：ABB 系列：S260 品名：微型断路器客户类型：全部⾏业：全部

⼀. 名词解释1.1额定电流：

电⽓设备的额定电流是指在基准环境温度下，在额定电压⼯作条件下，发热不超过长期发热允许温度时所允许长期通过的最⼤电流。1.2分断能⼒：

断路器的分断能⼒是指该断路器安全切断故障电流的能⼒。1.3脱扣器：s260系列微型断路器有电磁脱扣器与热脱扣器。

（1）电磁脱扣器：

只提供磁保护，也就是短路保护，其实际上是⼀个磁回⼒，当电流⾜够⼤时产⽣的

磁场⼒克服反⼒弹簧吸合衔铁打击牵引杆从⽽带动机构动作切断电路。

（2）热磁脱扣器：

由于每相电流都对应安装有⼀个电磁脱扣装置和⼀个热脱扣装置，在任何⼀相短路

或者过载时，相应的电磁脱扣装置或热脱扣装置均会动作。1.4接线⽅式：两⽤端⼦可同时连接电缆和汇流排

当额定电流⼩于40A时，⽤0.75-25的导线

当额定电流为50、63A时，⽤0.75-35的导线

⼆. 了解信息2.1 S260微型断路器的选型必须向客户了解以下技术参数信息：

2.2 S260微型断路器的系列：S260

S260OV

S260UC

S260（PT）

S260（G）

S260（M）

S260H

2.3 S260微型断路器的额定电流（A）：0.5、1、2、3、4、6、10、16、20、25、32、40、50、630.5~50（S260（G）脱扣特性为C）

3、6、10（S260（PT））

2.4 S260微型断路器脱扣器形式：热磁式（S260、S260OV、S260UC

S260（G）、S260（M）、S260H）

单磁式（S260（PT）、S260（M））2.5 极数：1、2、3、4 、1+NA

微型断路器基本参数

一、导言

微型断路器是一种用于保护电路的安全装置，它能够在电路发生过载或短路时自动切断电源，以防止电路损坏或发生火灾等危险。本文将介绍微型断路器的基本参数，包括额定电流、额定电压、动作特性、断开能力和操作方式等。

二、额定电流

额定电流是指微型断路器能够正常工作的最大电流值。一般情况下，微型断路器的额定电流范围较广，从几毫安到几百安都有。用户在选择微型断路器时，应根据电路实际负载电流确定合适的额定电流，以确保微型断路器能够正常工作。

三、额定电压

额定电压是指微型断路器能够承受的最大电压值。微型断路器的额定电压一般有直流额定电压和交流额定电压之分。直流额定电压一般为几十伏特到几百伏特，交流额定电压一般为几十伏特到几千伏特。用户在选择微型断路器时，应根据电路的工作电压确定合适的额定电压，以确保微型断路器能够安全可靠地工作。

四、动作特性

动作特性是指微型断路器在电路故障时的动作速度和动作方式。常见的微型断路器动作特性有瞬时动作特性和时间延迟动作特性。瞬时动作特性是指微型断路器在电路故障时能够迅速切断电源，起到快速保护电路的作用。时间延迟动作特性是指微型断路器在电路故障时会有一定的延时后才切断电源，适用于一些对电路启动电流有要求的场合。用户在选择微型断路器时，应根据电路的实际要求确定合适的动作特性。

五、断开能力

断开能力是指微型断路器在发生电路故障时能够安全可靠地切断电源的能力。微型断路器的断开能力一般有额定断开能力和短时断开能力之分。额定断开能力是指微型断路器在额定电流下能够正常切断电源，而短时断开能力是指微型断路器在短时间内能够切断电源，通常是几毫秒到几十毫秒。用户在选择微型断路器时，应根据电路的短路电流确定合适的断开能力，以确保微型断路器能够安全可靠地切断电源。

六、操作方式

操作方式是指微型断路器的开关操作方式。微型断路器的操作方式一般有手动操作和自动操作之分。手动操作是指用户可以通过手动开关来控制微型断路器的通断状态，适用于一些需要手动控制的场合。自动操作是指微型断路器能够根据电路的自动控制信号来自动切断电源，适用于一些需要自动控制的场合。用户在选择微型断路器时，应根据实际需求确定合适的操作方式。

仅供个人参考

不得用于商业用途 最常见的断路器分为MCB(）、MCCB(）、ACB（万能断路器）

小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个。

塑壳主要是125、160、250、400、800规格，不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。

万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，不会超过壳架等级。范围是200A-6300A.

断路器的型号选择

空气开关，又称自动开关，低压断路器。原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，

C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。

20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。实际使用时可参照厂家提供的降容曲线。

空气开关的型号：

C65N 1P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63A

C65N 2P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63A

C65N 3P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63A
