绝对值编码器的工作原理

编码器是数字电路中常见的一种逻辑电路模块，它起到了十分重要的作用。编码器通常用来将多个输入信号转换成较少的输出信号，这样可以节省线路和减小电路规模。本文将从逻辑电路模块和工作原理两个方面来探讨编码器的相关知识。

一、逻辑电路模块

1. 编码器的基本结构

编码器由多个输入端和少量输出端组成。根据输入和输出的对应关系，编码器可分为绝对值编码器和增量编码器两种。

2. 绝对值编码器

绝对值编码器是指编码器的输出信号能够唯一确定输入信号的一种编码方法。最常见的绝对值编码器是二进制编码器，它将多位二进制输入信号转换成较少位的二进制输出信号。

3. 增量编码器

增量编码器是指编码器的输出信号只与输入信号的变化有关，与输入信号的绝对值无关。增量编码器常用于测量旋转角度或者线性位移等应用中。

4. 编码器的工作原理

编码器通过一系列的逻辑门电路来实现输入和输出的转换。当输入信号发生改变时，逻辑门电路会根据设定的规则来改变输出信号。不同类型的编码器采用不同的逻辑门电路来实现编码转换。

二、工作原理

1. 绝对值编码器的工作原理

绝对值编码器通过比较输入信号的大小和关系，来确定输出信号的值。对于二进制编码器，当输入信号由000变成001时，输出信号会根据事先设定的规则来确定是输出一个脉冲还是不输出脉冲。

2. 增量编码器的工作原理

增量编码器的工作原理是通过捕捉输入信号的变化来确定输出信号的值。常见的增量编码器有光学编码器和磁性编码器。光学编码器通过光电传感器捕捉物体的运动来确定输出信号，而磁性编码器则通过传感器感知磁场的变化来确定输出信号。

3. 编码器的逻辑门电路实现

编码器的逻辑门电路实现是编码器能够正常工作的关键。通常，编码器会采用与门、或门、非门等逻辑门电路来实现输入和输出的转换。这些逻辑门电路会按照事先设定的规则来判断输入信号的变化，并决定输出信号的值。

总结起来，编码器作为数字电路中的一个重要模块，具有十分广泛的应用。通过对其逻辑电路模块和工作原理的探讨，我们能更好地理解编码器的工作原理及其在数字系统中的应用，为我们的工程实践提供理论指导。希望本文能对读者有所帮助。三、编码器的应用

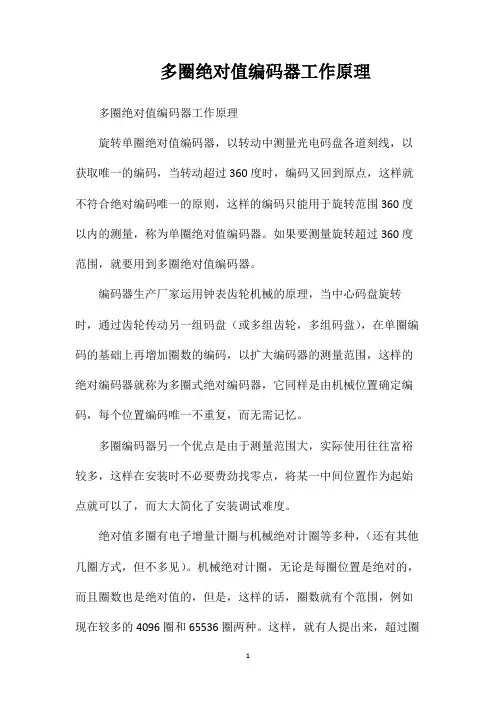

1 多圈绝对值编码器工作原理

多圈绝对值编码器工作原理

旋转单圈绝对值编码器，以转动中测量光电码盘各道刻线，以获取唯一的编码，当转动超过360度时，编码又回到原点，这样就不符合绝对编码唯一的原则，这样的编码只能用于旋转范围360度以内的测量，称为单圈绝对值编码器。如果要测量旋转超过360度范围，就要用到多圈绝对值编码器。

编码器生产厂家运用钟表齿轮机械的原理，当中心码盘旋转时，通过齿轮传动另一组码盘（或多组齿轮，多组码盘），在单圈编码的基础上再增加圈数的编码，以扩大编码器的测量范围，这样的绝对编码器就称为多圈式绝对编码器，它同样是由机械位置确定编码，每个位置编码唯一不重复，而无需记忆。

多圈编码器另一个优点是由于测量范围大，实际使用往往富裕较多，这样在安装时不必要费劲找零点，将某一中间位置作为起始点就可以了，而大大简化了安装调试难度。

绝对值多圈有电子增量计圈与机械绝对计圈等多种，（还有其他几圈方式，但不多见）。机械绝对计圈，无论是每圈位置是绝对的，而且圈数也是绝对值的，但是，这样的话，圈数就有个范围，例如现在较多的4096圈和65536圈两种。这样，就有人提出来，超过圈 2 数还算不算绝对的？在一次加工中不超过圈数，或停电移动不超过1/2圈数，当然是绝对的。

电子增量计圈，通过电池记忆圈数，实际上是单圈绝对，多圈增量，好处是省掉了一组机械齿轮，经济、体积小且没有圈数限制，似乎也不错，但是他毕竟是多圈增量的，不能算真正意义上的绝对值，什么是真正意义上的绝对值？就是不依赖于前次历史的直接读数。它在停电后，由于电池低功耗的要求，移动的速度与范围其实是有限制的，另外加上电池的因数，可靠性方面还是要有疑问的。尤其是如果计圈的失误，反而无法找到原来的绝对位置。

多圈绝对值编码器是一种常用的位置检测传感器，它可以输出绝对位置的编码信号，从而实现对旋转轴的精确控制。在许多应用场景中，如机器人、数控机床、自动化生产线等，多圈绝对值编码器被广泛应用于旋转轴的位置检测。本文将围绕多圈绝对值编码器旋转圈数的计算方法展开讨论，主要分为以下部分：多圈绝对值编码器的结构原理、如何读取编码器的脉冲信号、计算旋转圈数的一般方法以及实际应用中的注意事项。

首先，让我们了解一下多圈绝对值编码器的结构原理。多圈绝对值编码器通常由码盘、电机、驱动电路和控制器等组成。码盘是由许多同心圆环组成的一个多圈结构，每个圆环上都刻有数字码，用于表示旋转轴的绝对位置。电机通过驱动码盘旋转，从而带动同心圆环运动。驱动电路负责将电机的旋转运动转化为脉冲信号，并通过控制器进行解码。

读取编码器的脉冲信号是计算旋转圈数的基础。一般来说，编码器会输出一个脉冲信号，对应码盘旋转一个单位角度。通过计数器读取脉冲信号的数量，可以得出码盘旋转的总角度数。对于多圈绝对值编码器，需要进一步解码以获取具体的旋转圈数。具体来说，需要将编码器的脉冲信号与起始参考脉冲进行比较，以确定当前旋转位置是否跨越多圈。如果跨越多圈，需要将总角度数除以多圈占比，得到新的起始参考角度，重新计数。

接下来，我们来讨论计算旋转圈数的一般方法。首先，需要确定编码器的分辨率和脉冲当量。分辨率是指编码器能够分辨的最小角度值，通常用编码器刻度数与总角度数的比值来表示。脉冲当量是指编码器每旋转一个单位角度所产生的脉冲数。通过这些参数，我们可以得到每个角度对应的脉冲数量。在实际应用中，可以通过计数器读取编码器输出的脉冲信号数量，再结合每个角度对应的脉冲数量，就可以得到码盘旋转的总角度数。

为了计算旋转圈数，我们需要将总角度数除以360度（一圈的角度），再乘以每圈的占比。每圈的占比通常由设备制造商提供，也可以根据设备的具体应用情况自行计算。具体来说，如果设备是通过码盘上的同心圆环来区分不同的旋转圈的，那么可以根据每个圆环的长度和码盘的总长度来计算每圈的角度占比。如果设备是通过多个不同直径的圆环来表示不同的旋转圈，那么可以通过比较不同圆环之间的相对位置来确定每圈的角度占比。

绝对值编码器算法

绝对值编码器算法（Absolute-value Encoder Algorithm）是一种用于在数据封装中进行序列编码的一种算法，是目前流行的一种数据封装算法，以进行序列的编码户实现数据的封装。

绝对值编码器算法的工作原理很简单，它要求输入序列中每个字节的数值都大于等于0，且序列的长度必须为2的n次方，其中n>0，可 以根据输入的序列的总长度来计算n的值。算法的第一步是将输入的序列中的每个字节的数值都减去最小值后得到一个新序列，这个新序列包含了最小值减去它本身的差值。接下来，算法将对新序列中的每个字节进行编码，每个字节的编码长度将会通过将该字节的值加上1后，再计算得到该编码长度。之后，算法会将该位数内字节的值写入序列，写入的数值将是新序列中每个字节的绝对值，而最后写入的最后一位将会是这个序列的校验码。

绝对值编码器算法的特点在于它既可以压缩数据，又能够有效地抵御数据丢失、篡改等情况，特别是在数据传输时可以尽量保证数据的完整性，其安全性也很高。绝对值编码器算法的优势在于它不仅能有效地减少通信带宽，而且可以防止数据丢失、篡改等情况的发生，有助于数据的安全传输。

绝对值编码器算法可以应用于多种场景,例如IP数据包有效载荷安全编码,以及增强型电视图像压缩等。因此，绝对值编码器算法拥有很强的可扩展性和强大的灵活性，也能满足不同的需求。
