可控硅的测量方法

第 1 页 共 2 页 z3m可控硅参数

【最新版】

目录

1.引言

2.z3m 可控硅的基本概念

3.z3m 可控硅的主要参数

4.z3m 可控硅参数的测试与调整

5.应用实例

6.结论

正文

1.引言

可控硅，全称为可控硅控流器件，是一种具有三个控制电极的四层三端的半导体器件。它是一种能够在特定电压下导通并在电流达到一定值后截止的半导体器件。z3m 可控硅是其中一种型号，广泛应用于交流电路中的整流、交直流转换、逆变等电路。

2.z3m 可控硅的基本概念

z3m 可控硅的主要构成部分包括 n 型半导体、p 型半导体以及控制极。其中，n 型半导体与 p 型半导体之间有一层 P-N 结，控制极则用于控制导通与截止。z3m 可控硅具有电压控制的特点，即当控制极电压达到一定值时，主电路才开始导通。

3.z3m 可控硅的主要参数

z3m 可控硅的主要参数包括：额定电压、额定电流、控制极触发电压、动态响应特性等。

- 额定电压：指可控硅在正常工作状态下所能承受的最大电压。 第 2 页 共 2 页 - 额定电流：指可控硅在正常工作状态下所能承受的最大电流。

- 控制极触发电压：也称为门限电压，是指控制极电压达到一定值时，可控硅开始导通的电压。

- 动态响应特性：是指可控硅在接收到触发信号后，从截止到导通的时间。

4.z3m 可控硅参数的测试与调整

为了保证 z3m 可控硅的正常工作，需要对其参数进行测试与调整。测试方法主要包括：静态测试和动态测试。静态测试主要是测量可控硅的静态工作点，动态测试则是测量可控硅的动态响应特性。调整方法主要包括：选用合适的触发信号源、调整触发信号的脉冲宽度等。

5.应用实例

z3m 可控硅广泛应用于交流电机调速、逆变器、整流器等电子设备中。例如，在交流电机调速系统中，通过调整可控硅的导通角，实现对电机转速的无级调速，从而满足不同工况的需求，提高系统的能源效率。

一、 可控硅击穿原因：

1、RC电路只是用于尖峰脉冲电压的吸收（平波作用），RC时间常数应和尖峰脉冲上升沿时间一致，并且要注意电容的高频响应，应使用高频特性好的。

2、压敏电阻本身有反应时间，该反应时间必须要小于可控硅的最大过压脉冲宽度，而且压敏电阻的过压击穿电压值有一定的离散性，实际的和标识的值有一定的误差。

3、击穿的可能性好多种,过电流,过电压.短路,散热不好都会被击穿.RC电路或压敏电阻只是吸收尖峰脉冲电压.和涌浪电压用的有条件.可以增大双向可控硅容量，这能有效减少以上的问题,如果是短路就要查明短路原因

二、问题例子：

最初使用MOC3061+BT131控制电磁阀，BT131击穿很多；后来将BT131更换成BT136虽然有多改善，但还是偶尔有击穿。电路图如下

实际电路中R56没焊，R55为330欧姆。

电路有RC吸收、压敏电阻保护电路，负载为电磁阀，负载电流最多不超过100mA，按说1A的BT131就已经足够了，但使用4A的BT136还偶尔会坏，是可控硅质量问题，还是我的电路参数有问题？

另外，有谁知道可控硅的门极触发电流是怎么计算得来的？

在之前的BT131电路中R55、R56的阻值是330欧姆，后来的BT136电路中去掉了R56、R55的阻值还是330欧姆。

是不是这个值太小了，触发电流太大引起的损坏？

关于电路图做一下补充：

1.电阻R68实际用的是75欧姆 2.电容C11用的是103 630V（0.01u）

3.压敏电阻R75用的是471V的

回答一：

对双向可控硅驱动，技术已十分成熟了。对感性负载，驱动电路不要这样接，有经典的参考电路，请参考相应的资料。

我认为该处应该用ＣＢＢ电容(聚丙烯电容（CBB）)，其特性有利于浪涌的吸收。如果受体积限制，类似的电路我也这样用。

ＣＢＢ电容

回答二：

照这个图来做，烧了可控硅那就是你的质量太差了！

此电路我用了3年，现在还在用。

左边的电路为恒流，输入5-30V都不会烧坏光耦。

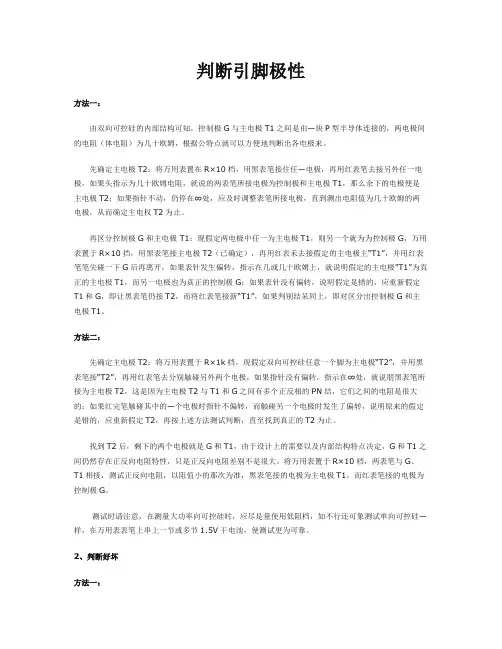

判断引脚极性
