电工基础综合练习题一、选择题1．已知A 点的对地电位是65V ，B 点的对地电位是35V ，则V BA 为（ ） A ．100V B ．30V C ．0V D ．–30V2．已知：V 40=AB U ，且B 点电位V B = –10V ，则A 点电位V A = （ ）A ．30VB ．50VC ．–30VD ．–50V 3．R 1和R 2为两并联电阻，已知R 1=2R 2，若R 2上消耗功率为1W ，则R 1消耗功率为（ ）A ．2WB ．1WC ．4WD ．0.5W4．R 1和R 2为两个串联电阻，已知R 1=4R 2，若R 1上消耗的功率为1W ，则R 2上消耗的功率为（ ）A ．5WB ．20WC ．0.25WD ．0.5W5．电阻R 1=4 Ω和R 2=3 Ω串联于电源电压V 上，则其功率比为（ ） A ．3∶4 B ．4∶3 C ．9∶6 D ．16∶96．交流电的三要素是（ ）A ．振幅、周期和频率B ．周期、频率和角度C ．振幅、频率和初相位D ．振幅、频率和相位差7．并联结于交流电源上的三条支路如图所示R 、L 、C 为纯电阻，电感、电容，M1、M2、M3为三个相灯炮，当电源的频率增加时，应观察到的现象是：（ ）A ．三个灯泡亮度不变B ．M 1灯不变、M 2灯变暗、M 3灯变亮C ．M 1灯不变、M 2灯变亮、M 3灯变暗D ．M 1灯不变、M 2灯、M 3灯都变暗1-98．已知：V )306280sin(400︒+=t u ，则该交流电压的频率为（ ）A ．3140HzB ．1256HzC ．1000HzD ．100Hz 9．已知：A )53314sin(210π+=t i ，则该交流电流的初相为（ ） A ．300° B ．108° C ．150°D ．100°10．当RL 串联接于：)314sin(U 20ϕ+=t u 的电源上工作时，其电路中电流的有效值为（ ）A ．LR U+ B ．LR U314+C ．22)314(L R U +D ．LR U314j +11．在RC 串联电路中，电压的表达式应为（ ） A ．u =U R +u CB ．22CR u u u +=C ．22C X R I U += D ．)(C X R I U += 12．对称三相电源的条件是（ ）A ．三个感应电动势的有效值相等，初相互差120°角B ．三个感应电动势的最大值相等，初相互差180°角C ．三个感应电动势的有效值相等，初相互差60°角D ．三个感应电动势的最大值相等，初相互差150°角 13．三相电源输出的三相总功率为（ ）A ．P P P cos 3ϕI UB ．P L L cos 3ϕI UC ．L L L cos 3ϕI UD ．L P P cos 3ϕI U 14．在负载对称的三角形联结的三相电路中（ ） A ．线电压是相电压的3倍，线电流等于相电流B ．线电压是相电压的3倍，线电流是相电流的3倍C ．线电压等于相电压，线电流等于相电流D ．线电压等于相电压，线电流是相电流的3倍15．对称三相负载中一相的功率为10kW ，则三相总功率为（ ） A ．30kW B ．17.3kW C ．34.62kW D ．14.1kW 16．一对称三相负载，作星形联结时，功率为10ku ，若作三角形联结时，功率为（ ）A ．10KWB ．30KWC ．17.3KWD ．14.1KW 17．三相星形负载采用三相四线制供电方式，电源频率为50Hz ，线电压为380V ，则（ ）A ．线电压有效值为相电压有效值的3倍B ．线电压的最大值为380VC ．相电压的瞬时值为220VD ．交流电的周期为0.2s18．若A )314sin(414π-=t i 、)314sin(523π+=t i A 的两电流分别通过2Ω的电阻，则它们消耗的功率之比为（ ）A ．16∶25B ．4∶5C ．8∶20D ．8∶10 19．在电源时压不变的情况下，某三相对称负载分别作三角形联结和星形联结，其线电流之比为（ ）A ．3∶1B ．3∶1C ．1∶3D ．1∶120．将额定功率为50W ，额定电压为220V 的电视机接于220V 的正弦交流电源上使用，则它消耗的 为50W 。

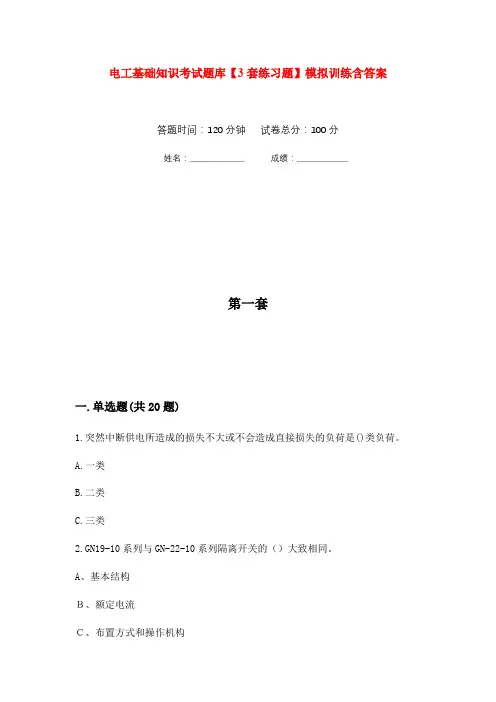

电工基础知识考试题库【3套练习题】模拟训练含答案答题时间：120分钟试卷总分：100分姓名：_______________ 成绩：______________第一套一.单选题(共20题)1.突然中断供电所造成的损失不大或不会造成直接损失的负荷是()类负荷。
A.一类B.二类C.三类2.GN19-10系列与GN-22-10系列隔离开关的（）大致相同。
A、基本结构Ｂ、额定电流Ｃ、布置方式和操作机构3.在全部停电和部分停电的电气设备上工作，必须完成的技术措施有（）Ａ．停电；验电；挂接地线；装设遮栏和悬挂标识牌；Ｂ．停电；放电；挂接地线；装设遮栏和悬挂标识牌；Ｃ.停电；验电；放电；装设遮栏和悬挂标识牌；Ｄ．停电；放电；验电；挂接地线；4.干式变压器主要有环氧树脂绝缘干式变压器、气体绝缘干式变压器和（）A低损耗油干式变压器B卷铁芯干式变压器CH级绝缘干式变压器5.三相异步电动机，若要稳定运行，则转差率应（）临界转差率。
A、大于B、等于C、小于6.一式二份的工作票，一份由工作负责人收执，作为进行工作的依据，一份由（）收执，按值移交。
A、工作负责人B、工作票签发人C、工作班成员Ｄ、运行值班人员7.SF6断路器灭弧室的含水量应小于（）A、150ppmB、200ppmC、250ppm8.值班人员巡视时，发现高压带电设备接地，在室内值班人员不得接近故障点（）Ａ．１ｍ；Ｂ．２ｍ；Ｃ．４ｍ；Ｄ．８ｍ；9.对称三相电势在任一瞬间的()等于零。
A.频率B.波形C.角度D.代数和10.电压互感器工作时相当于一台空载运行的().A、升压变压器B、降压变压器C、变压器11.串联谐振是指电路呈纯()性。
A.电阻B.电容C.电感D.电抗12.容量较小的交流接触器采用双断口触点灭弧装置，容量较大的采用（）装置。
Ａ、栅片灭弧Ｂ、双断口触点灭弧Ｃ、电动力灭弧13.高压熔断器在电路通过（）时熔断，以保护电气设备A、正常工作电流和过负荷电流B、正常工作电流和短路电流C、过负荷电流和短路电流14.从限制RN2型熔断器通过短路电流考虑，要求熔丝具有一定的（）A、长度Ｂ、电阻Ｃ、机械强度15.用叠加原理计算复杂电路,就是把一个复杂电路化为（）电路进行计算的。
电工技术基础练习题含答案一、单选题（共40题，每题1分，共40分）1、Y形连接的RY和△形连接的R△，关系正确的是( )。
A、RY=R△B、RY=R△C、RY=3R△D、RY=R△正确答案：A2、两互感线圈顺向串联时其等效电感量L顺=( )。
A、L1+L2+2MB、L1+L2+MC、L1+L2-MD、L1+L2-2M正确答案：A3、已知在非关联参考方向下,某个元件的端电压为-2V，流过该元件的电流为5mA，则该元件功率状态为( )。
A、吸收10WB、发出10WC、吸收10mWD、发出10mW正确答案：C4、一个二端网络内部包含电源，该二段网络称为( )网络。
A、独立电源B、有源C、无源D、受控电源正确答案：B5、标明“100Ω，4W”和“100Ω，25W”的两个电阻串联时，电路允许加的最大电流为( )。
A、0.2AB、0.5AC、1AD、1.5A正确答案：A6、某电感线圈，接入直流电，测出R=12Ω，接入工频交流电，测出阻抗为20Ω，则线圈的感抗为( )。
A、16ΩB、20ΩC、8ΩD、32Ω正确答案：A7、空心变压器与信号源相连接的一侧和负载相连接的一侧分别称为( )回路。
A、次级、初级B、初级、初级C、初级、次级D、次级、次级正确答案：C8、在△-Y变换公式中，下列说法正确的是( )。
A、分子为△形中与之对应节点相连的电阻之和B、分母为△形中三个电阻之差C、分母为△形中三个电阻之积D、分子为△形中与之对应节点相连的电阻之积正确答案：D9、动态元件的初始储能在电路中产生的零输入响应中( )。
A、仅有稳态分量B、仅有暂态分量C、既有稳态分量,又有暂态分量D、既没有稳态分量,又没有暂态分量正确答案：B10、L、C串联的正弦交流电路，消耗的有功功率为( )。
A、0B、I2XC、UID、U2/R正确答案：A11、一个含有直流分量的非正弦波作用于线性电路,其电路响应电流中( )。
A、不含有直流分量和交流分量B、仅含有直流分量C、无法确定是否含有直流分量D、仅含有交流分量正确答案：C12、戴维南等效电路中的等效电阻等于有源二端网络的( )。

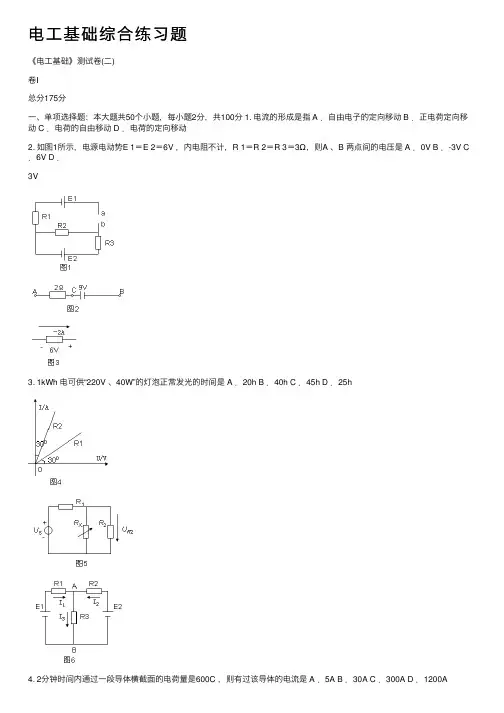

电⼯基础综合练习题《电⼯基础》测试卷(⼆)卷Ⅰ总分175分⼀、单项选择题：本⼤题共50个⼩题，每⼩题2分，共100分 1. 电流的形成是指 A ．⾃由电⼦的定向移动 B ．正电荷定向移动 C ．电荷的⾃由移动 D ．电荷的定向移动2. 如图1所⽰，电源电动势E 1＝E 2＝6V ，内电阻不计，R 1＝R 2＝R 3＝3Ω，则A 、B 两点间的电压是 A ．0V B ．-3V C ．6V D ．3V3. 1kWh 电可供“220V 、40W”的灯泡正常发光的时间是 A ．20h B ．40h C ．45h D ．25h5. 下列设备中⼀定是电源的是A ．发电机B ．冰箱C ．蓄电池D ．电灯6. 如图2所⽰，以C 点为参考点时，A 点的电位为-4V ，当以B 点为参考点时，A 点的电位为A ．-4VB ．13VC ．5VD ．9V 7. 如图3所⽰，电阻等于A ．-3ΩB ．3ΩC ．12ΩD ．⽆法计算8. 对于全电路，下列情况正确的是A ．电源内压降与电源端电压之和等于电源电动势B ．外电路开路时，电源端电压为⽆穷⼤C ．外电路开路时，电源端电压为零D ．外电路短路时，电源端电压等于电动势9. 有段电阻是16Ω的导线，把它对折起来作为⼀条导线⽤，电阻是A ．8ΩB ．16ΩC ．4ΩD ．32Ω10. 两个阻值相同的电阻串联后的等效电阻与并联后的等效电阻之⽐为A ．4∶1B ．1∶4C ．1∶2D ．2∶111. 标有“100Ω，25W”的两个电阻串联时允许加的最⼤电压为A ．40VB ．70VC ．100VD ．140A ．8VB ．16VC ．32VD ．2V13. 如图4所⽰为电阻的伏安特性曲线，则电阻R 1、R 2的⽐值为A ．1∶3B ．3∶1C ．3∶1D ．1∶314. ⼀只“110V 、60W”和⼀只“110V 、200W”的⽩炽灯串联后接⼊220V 的电源，则可能出现的情况是A ．两个灯泡都能正常⼯作B ．“110V 、60W”灯泡烧坏C ．“110V 、200W”灯泡烧坏D ．两个灯泡都烧坏 15. 如图5所⽰，R X 变化时A ．R X 增⼤时，U R 2增⼤B ．R X 增⼤时，U R 2减⼩C ．R X 增⼤时，U R 2不变D ．R X 减⼩时，U R 2增⼤ 16. 基尔霍夫电压定律是指沿任意回路绕⾏⼀周，各段电压的代数和A ．⼀定等于零B ．⼀定不等于零C ．不⼀定等于零D ．⼤于零17. 某复杂直流电路有n 个节点，m 条⽀路，应⽤⽀路电流法分析时，需列出A ．n 个节点电流⽅程B ．m -1个节点电流⽅程C ．m -n -1个回路电压⽅程D ．m -n +1回路电压⽅程 18. 如图6所⽰，正确的关系式是A ．I 1＝2121R R E E +-B ．I 2＝22R E C ．I 1＝311R R U E AB+-22R U E AB-19. 某电阻的阻值为4.5kΩ，⽤⾊环标注其阻值，则相距较近的三道⾊环的颜⾊为A ．第⼀道为黄⾊，第⼆道为红⾊，第三道为橙⾊B ．第⼀道为绿⾊，第⼆道为黄⾊，第三道为绿⾊C ．第⼀道为黄⾊，第⼆道为绿⾊，第三道为红⾊D ．第⼀道为黄⾊，第⼆道为绿⾊，第三道为橙⾊ 20. 下列关于万⽤表使⽤不正确的是A ．当使⽤万⽤表的欧姆挡时，不允许带电测量B ．选择电压量程的原则应尽量使指针偏转到满刻度的三分之⼆以上C ．正在测量时，若认为量程不当时，可当即拨动转换开关选择新挡位D ．测量结束时，应将万⽤表转换开关拨到交流最⾼电压挡 21. ⽤试电笔区别直流电的极性，测电笔发光端是A ．正极B ．负极C ．阳极D ．阴极22. ⽤万⽤表测量电阻时，其红表笔棒与内部相连A ．电源正极B ．电源负极C ．表头D ．标尺 23. ⽤万⽤表测量5.1kΩ的电阻时，转换开关应置于A ．R ×1Ω挡B ．R ×10Ω挡C ．R ×1kΩ挡D ．R ×10kΩ挡 24. 调节万⽤表欧姆调零器，若指针不能调零位，这说明A ．内电池电压⾼于1.5VB ．内电池电压低于1.5VC ．被测电阻太⼩D ．被测电阻太⼤ 25. 通常所说的交流电压220V 或380V 是指它的A ．平均值B ．最⼤值C ．瞬时值D ．有效值26. 某交流电流的解析式为i ＝3s in (31.4t+300)A ，则他的频率为B ．50H zC ．5H zD ．100H z27. 两个同频率的正弦交流电i 1、i 2的有效值分别为40A 、30A ，当i 1＋i 2的有效值为50A 时，i 1、i 2的相位差是A ．00B ．1800C ．900D ．45028. 市电⼯频电压为220V ，当t ＝0时，瞬时值为220V ，则t ＝0.01s 时的瞬时值为A ．220VB ．0VC ．－220VD ．－311V 29. 有两只电容器C1＞C2，如果它们两端电压相等，则A ．C1所带的电量较多B ．C2所带的电量较多C ．它们所带的电量⼀样多D ．⽆法确定带电量多少30. 电感量⼀定的线圈，如果产⽣的⾃感电动势⼤，则反映该线圈中通过的电流A ．数值⼤B ．时间快C ．变化量⼤D ．变化率⼤ 31. 在交流电路中，纯电阻两端的电压与电流的正确关系式是A ．i ＝R U B ．I ＝R U C ．I ＝RU mD ．I ＝Ru 32. ⼀个电感线圈，当通过的电流为10A 时，电感L 为40m H ；若通过的电流变为5A ，则A ．电感线圈的电感L 降低⼀半B ．电感线圈产⽣的感应电动势增加⼀倍C ．电感线圈的电感L 保持不变D ．电感线圈的电感L 增加⼀倍 33. 下列电容器能在市电照明电路中安全⼯作的是A ．220V 、10µFC ．300V 、10µFD ．400V 、10µF 34. 在RL C 串联的正弦交流电路电流中，表达式正确的是A ．z ＝R ＋X L ＋X CB ．z 2＝R 2＋X L 2＋XC 2 C ．z 2＝R 2＋（X L 2－X C 2）D ．z 2＝R 2＋（X L ＋X C ）235. 在RL C 串联交流电路中，当电路呈电感性，电压与电流的相位差φ⼀定A ．⼤于0B ．⼩于0C ．等于0D ．等于90036. 正弦交流电路中的总电压、总电流的最⼤值分别为U m 和I m ，则视在功率为A ．U m I mB ．2mm I UC ．21U m I mD ．2U m I m37. 交流电路中的储能元件与电源之间往复交换的功率是A ．有功功率B ．平均功率C ．⽆功功率D ．视在功率 38. 要使RL C 串联电路的谐振频率增⼤，采⽤的⽅法是A ．在线圈中插⼊铁⼼B ．增加线圈的匝数C ．增加电容器两极板的正对⾯积D ．增加电容器两极板间的距离 39. 三相对称交流负载电路中，负载所获得的平均错误的为A ．3U L I LB ．3I 2P R C ．3U L I L cosφD ．3U p I p cosφA ．其频率、最⼤值、有效值、相位均相等B ．相位是否相等要看计时起点的选择C ．交流电的三个要素都相等D ．其频率、最⼤值、有效值均相等，且相位互差120041. 如图7所⽰三相对称电路，若V 相断开，则电压表、电流表的⽰数变化分别为A ．电流表⽰数变⼩、电压表⽰数不变B ．电流表⽰数不变、电压表⽰数变⼤C ．电流表、电压表⽰数都变⼩D ．电流表、电压表⽰数都不变42. 功率表线圈的发电机端必须接在电源侧的是A ．电流线圈B ．电压线圈C ．电流和电压线圈D ．电流或电压线圈均可43. 测量三相交流电路功率的电路如图8所⽰，若W1的读数为10W ，W2的读数为30W ，则电路总的有功功率为A ．10WB ．20WC ．30WD ．40W 44. 关于电度表接线说法不正确的是A ．⼀般接线规则为1、3⼊，2、4出B ．电度表的3、4接线端内部相连C ．电度表的1、3端内部接电流线圈D ．当负载电流⼤于电度表额定电流时，可以通过电流互感器接⼊A ．单相B ．三相三线C ．三相四线D ．直流46. ⽤⼀⽡计法测量对称三相交流电路的有功功率时，若功率表的读数为10W ，则电路总的有功功率为A ．10WB ．20WC ．30WD ．40W47. 接通电源后发现⽇光灯灯管两端灯丝烧红，但中间不亮，其原因是A ．镇流器坏B ．电路断路C ．起动器内电容短路D ．电源电压波动 48. ⽤⽰波器观察⼀正弦电压的波形，现屏中测出正弦波电压峰峰值为4d i v ，挡位为5V ／d i v ，探头不衰减，则正弦波电压的有效值为A ．20VB ．10VC ．52VD ．102V49. 要使⽰波器的显⽰波形向上移动，应调节旋钮。
电工基础知识考试题库【3套练习题】模拟训练含答案答题时间：120分钟试卷总分：100分姓名：_______________ 成绩：______________第一套一.单选题(共20题)1.人体的不同部分（如皮肤、血液、肌肉及关节等）对电流呈现的阻抗称为（）A、接触电阻;B、表皮电阻;C、绝缘电阻;D、人体电阻2.一电容接到f=50Hz的交流电路中,容抗Xc=240Ω,若改接到f=150Hz的电源时，则容抗Xc为（）Ω。
A.80B.120C.160D.7203.在忽略变压器内部损耗的情况下，变压器的一、二次电流之比与（）成反比。
A一、二次侧电压瞬时值B一、二次侧电压最大值C一、二次侧电压有效值4.断路器操动机构装设自由脱扣装置可以（）A使斷路器迅速跳开B使斷路器快速合闸C在故障情况下合闸过程中快速跳闸5.变压器二次绕组短路，一次绕组施加电压，使其（）达到额定值时，变压器从电源吸取的功率称为短路损耗A电流B电压C电阻6.（）线的主干线上不允许装设断路器或熔断器。
A、Ｕ相线B、Ｖ相线C、Ｗ相线D、Ｎ线7.在中性点不接地系统中发生单相金属性接地时，接地相对地电压为（）A0B相电压C线电压8.在纯电容电路中，已知电压的最大值为Ｕm，电流最大值为Ｉm，则电路的无功功率为（）。
Ａ、UmImＢ、UmIm/√2Ｃ、UmIm/29.变压器绕组若采用交叠式放置，为了绝缘方便，一般在靠近上下磁轭的位置安放（）。
Ａ、低压绕组Ｂ、高压绕组Ｃ、中压绕组10.值班人员手动合闸于故障线路，继电保护动作将断路器跳开，自动重合闸将（）．Ａ．不动作；Ｂ．自动重合；Ｃ．误动11.如果忽略变压器一、二次侧的漏电抗和电阻时,变压器()等于一次侧感应电势的有效值,二次侧电压有效值等于二次侧感应电势有效值A、一次侧电压瞬时值B、一次侧电压有效值C、一次侧电压最大值12.电流互感器按用途分为测量用电流互感器和（）A充电用电流互感器B绝缘用电流互感器C保护用电流互感器13.三相对称负载的功率,其中φ是（）之间的相位角。
电工技术练习题（正弦交流电路）一、填空题：1、正弦交流电路中，_______元件上电压与电流同相位;_______元件上电压在相位上超前电流900；________元件上电压滞后电流900。
2、已知一正弦交流电流i=102sin （314t+4π)安培，则该交流电的最大值为______安培，有效值为______安培，频率为_____赫兹,周期为______秒，初相为______。
3、三相四线制供电线路可以提供二种电压。
火线与零线之间的电压叫做________，火线与火线之间的电压叫做_______。
4、对称三相负载星形联接在三相四线制电路中，线电流是相电流_______倍，线电压是相电压_______倍,中线电流为______安培。
5、5个“10伏,30微法”的电容器串联，等效电容是____微法，耐压是___伏.6、在我国提供给日光灯使用的交流电的频率是 Hz ，其周期是 s 。
7、电容器有隔直流通交流的作用，这是由于电容具有 的特性；它在过程中电流逐渐减小,电压Uc 也逐渐减小。
8、已知一电感线圈通过50Hz 的电流时，其感抗为10Ω，当频率升高至5000Hz 时，其感抗为 。
9、正弦交流电的三要素是 、 和 。
10、在纯电容电路中由于电容不消耗电能,所以 功率为零.二、选择题：1、线圈电感的单位是——-----—。
（A)亨利 （B)法拉 （C ）韦伯 （D)特斯拉2、在纯电感电路中，下列各式正确的是——----（A ）I= L U （B ）I= LU ω (C ）I=ωLU (D ）I=L X u 3、同一个三相对称负载接在同一电源中，作三角形联接时三相电路的总有功功率是作星形联接时的_______（A ）3倍 （B ）3倍 （C ）31倍 (D ）31倍 4、若两个正弦交流电为u 1=102sin(314t+2π）伏特，u 2=10sin （128t+2π)伏特，则_______ （A ）u 1比u 2超前 （B ）u 1比u 2滞后（C)在相位上同相 （D)不能比较5、交流电的功率因数等于_______（A)有功功率/无功功率（B）有功功率/视在功率(C）无功功率/有功功率（D)视在功率/有功功率6、下列说法正确的是( ）A.RL串联电路中总电压超前电流π/2B.RC串联电路中电容两端电压滞后电流π/2C.无功功率即是无用的功率D.无功功率与视在功率的比值叫做功率因数7、在RLC串联电路中,总电压与电流的相位关系如图所示，这个电路呈( )A。

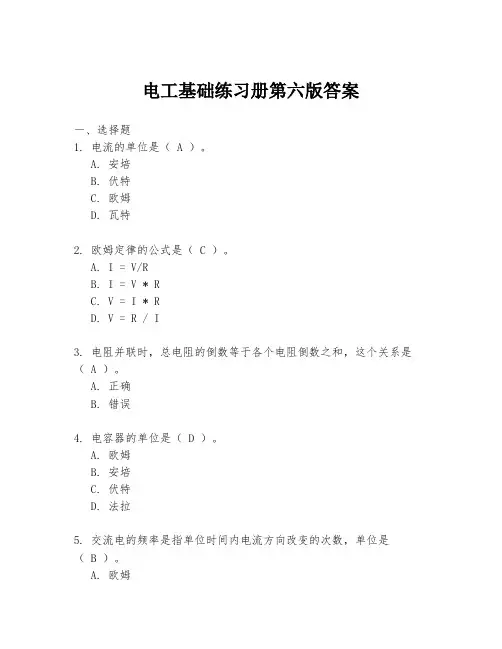

电工基础练习册第六版答案一、选择题1. 电流的单位是（ A ）。
A. 安培B. 伏特C. 欧姆D. 瓦特2. 欧姆定律的公式是（ C ）。
A. I = V/RB. I = V * RC. V = I * RD. V = R / I3. 电阻并联时，总电阻的倒数等于各个电阻倒数之和，这个关系是（ A ）。
A. 正确B. 错误4. 电容器的单位是（ D ）。
A. 欧姆B. 安培C. 伏特D. 法拉5. 交流电的频率是指单位时间内电流方向改变的次数，单位是（ B ）。
A. 欧姆B. 赫兹C. 安培D. 伏特二、填空题1. 电感器的符号是__L__。
2. 电容器的符号是__C__。
3. 电阻器的符号是__R__。
4. 电流的国际单位是__安培__。
5. 电压的国际单位是__伏特__。
三、简答题1. 什么是三相交流电？答：三相交流电是由三个频率相同、振幅相等、相位差120度的正弦波组成的电流。
2. 什么是功率因数？答：功率因数是交流电路中实际功率与视在功率的比值，是衡量电路能量转换效率的一个重要参数。
四、计算题1. 已知一个电阻为100欧姆，通过它的电流为2安培，求电压。
解：根据欧姆定律 V = I * R，计算得V = 2A * 100Ω = 200V。
2. 已知一个电容器的电容为10微法，电压为50伏特，求储存的能量。
解：电容器储存的能量 E = 0.5 * C * V^2，计算得 E = 0.5 *10 * 10^-6 F * (50V)^2 = 1.25 * 10^-3 J。
结束语：电工基础是电气工程领域的基石，掌握好电工基础对于理解更高层次的电气工程知识至关重要。
希望本练习册的答案能够帮助大家巩固电工基础知识，提高解题能力。

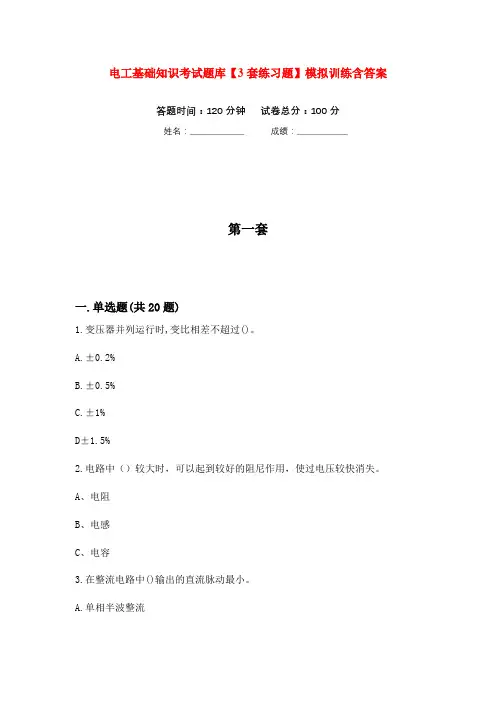

电工基础知识考试题库【3套练习题】模拟训练含答案答题时间：120分钟试卷总分：100分姓名：_______________ 成绩：______________第一套一.单选题(共20题)1.变压器并列运行时,变比相差不超过()。
A.±0.2%B.±0.5%C.±1%D±1.5%2.电路中（）较大时，可以起到较好的阻尼作用，使过电压较快消失。
A、电阻B、电感C、电容3.在整流电路中()输出的直流脉动最小。
A.单相半波整流B.三相全波整流C.三相桥式整流D.单相桥式整流4.电流互感器是将（）中的电流或低压系统中的大电流改变为低压的标准的小电流A低压系统B直流电流C高压系统5.值班人员手动合闸于故障线路，继电保护动作将断路器跳开，自动重合闸将（）．Ａ．不动作；Ｂ．自动重合；Ｃ．误动6.架空线路发生单相接地时，非故障相电压将会升高到原相电压的（）A√2B√3C2D37.变压器运行中的电压不应超过额定电压的()。
A.±2.0%B.±2.5%C.±5%D.±10%8.接地线由（）和接地部分组成Ａ．三相短路部分；Ｂ．绝缘部分；Ｃ．导体部分；9.电压变化的速率大于(),即为电压急剧变化A、1%B、2%C、5%10.与FZ型避雷器残压相比，FS型避雷器具有（）特点A残压低B体积小C有均压电阻11.星形连接时三相电源的公共点叫三相电源的（）。
A．中性点B.参考点C.零电位点D.接地点12.电容器在直流稳态电路中相当于()。
A.短路B.开路C.高通滤波器D.低通滤波器13.倒闸操作前,应先在()进行模拟操作A.实际设备上;B.模拟图板上C.操作票上;D.空白纸上14.并列运行的变压器其容量之比一般不超过()。
A.1:1B.2:1C.3:1D.4:115.双极型晶体管和场效应晶体管的控制信号为()。
A.电压B.电流C.双极型为电压、场效应为电流D.双极型为电流、场效应为电压16.在继电保护回路中常用（）来增加触点数量和触头容量。
第一单元简单直流电路1、电路是由组成的，分别表述出它们的作用：㈠㈡㈢㈣2、电荷的叫做电流，规定移动方向为电流方向，形成电流必须具备两个条件：①②；3、电流大小的定义式为；单位是。
电流是量；电流的大小可以用直接测量。
电流的单位换算关系是：1A= mA= uA。
4、电阻是表示导体对。
金属导体电阻大小是由它的及的性质等因素决定的，它们之间的关系是：R= 。
5、部分电路欧姆定律：I= 。
U和I之间的这种关系是一种因果关系，那么，导体两端的电压是，导体中形成电流是。
利用部分电路欧姆定律可得R=U/I，它表示出性质，而决不能认为R与U成正比。
6、闭合电路（全电路）欧姆定律的表达形式为I= ，或，其中E是反映电源内部物理量，其定义式为E= ，r表示，R表示。
端电压随外电路电阻变化的规律是：电路处于导通状态时，端电压随外电路电阻的增大而，电路处于断路状态时，电路中的电流I= ，电源内阻压降U内= ，这时端电压U= 。
电路处于短路状态时，R=，I=，电源内部压降U内= ，端电压U= 。
7、电流通过用电器时，将电能转化为，电能的计算公式为W= ，电功率表示电流做功的物理量，其计算公式为P= 。
8、焦耳定律是表示电流热效应的规律，那么什么叫电流的热效应？答。
电热Q= ，热功率P热= 。
9、电源的功率是电源内部非静电力搬动电荷做功，将其他形式的能转化成，其转化功率为电源的功率。
其表达式为P= 。
电源的功率在内外电路上的分配关系为：P内= ；P外= ；电源输出功率随外电路电阻的变化规律：当外电路电阻小于电源内阻时，电源输出功率随外电阻的增大而；当外电路电阻大于电源内阻时，电源输出功率随外电阻的增大而，当外电路电阻等于电源内阻时，电源输出功率，且P m= 。
10、串联电路中流过每个电阻的电流，其数学表达式为I=，串联电路两端的总电压等于各个电阻两端电压，其表达式为U= 。
串联电路总电阻等于各电阻，即R= 。
串联电路消耗的总功率等于各电阻消耗的电功率，即P= 。

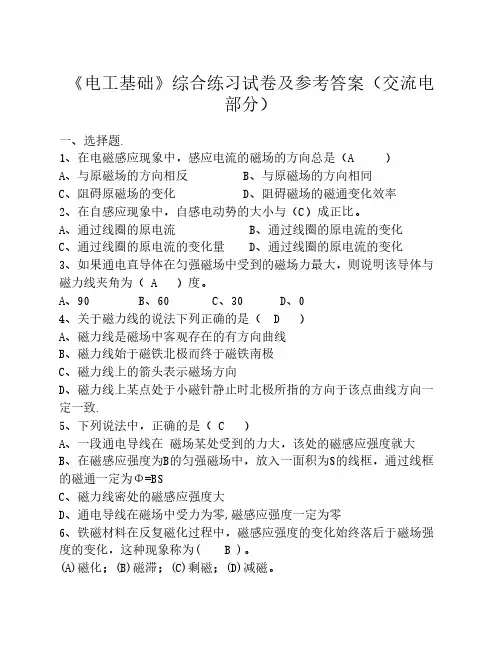

《电工基础》综合练习试卷及参考答案（交流电部分）一、选择题.1、在电磁感应现象中，感应电流的磁场的方向总是（A ）A、与原磁场的方向相反B、与原磁场的方向相同C、阻碍原磁场的变化D、阻碍磁场的磁通变化效率2、在自感应现象中，自感电动势的大小与（C）成正比。
A、通过线圈的原电流B、通过线圈的原电流的变化C、通过线圈的原电流的变化量D、通过线圈的原电流的变化3、如果通电直导体在匀强磁场中受到的磁场力最大，则说明该导体与磁力线夹角为（ A ）度。
A、90B、60C、30D、04、关于磁力线的说法下列正确的是（ D ）A、磁力线是磁场中客观存在的有方向曲线B、磁力线始于磁铁北极而终于磁铁南极C、磁力线上的箭头表示磁场方向D、磁力线上某点处于小磁针静止时北极所指的方向于该点曲线方向一定一致.5、下列说法中，正确的是（ C ）A、一段通电导线在 磁场某处受到的力大，该处的磁感应强度就大B、在磁感应强度为B的匀强磁场中，放入一面积为S的线框，通过线框的磁通一定为Φ=BSC、磁力线密处的磁感应强度大D、通电导线在磁场中受力为零,磁感应强度一定为零6、铁磁材料在反复磁化过程中，磁感应强度的变化始终落后于磁场强度的变化，这种现象称为( B )。
(A)磁化；(B)磁滞；(C)剩磁；(D)减磁。
7、电容器在充电过程中，其(B )。
(A)充电电流不能发生变化；(B)两端电压不能发生突变；(C)储存能量发生突变；(D)储存电场发生突变。
8、如果两个同频率正弦交流电的初相角 ，这种情况为( B )。
(A)两个正弦交流电同相；(B)第一个正弦交流电超前第二个；(C)两个正弦交流电反相；(D) 第二个正弦交流电超前第一个。
9、在RL串联的变流电路中，阻抗的模Z是( D )。
(A)R＋X；(B)(R＋X)2；(C)R2＋X2；(D) 。
10、已知两正弦量，u1＝20sin(ωt＋π／6)，u2＝40sin(ωt－π／3)，则u1比u2(D )。
电工基础判断题1、电桥平衡时，电桥电路可化简成简单电路进行分析计算。
( √ )2、应用支路电流法求解电路时，所列出的方程个数等于支路数。
( √ )3、节点电压法是当回路数多于支路数时，采用这种方法。
( × )4、叠加原理适用于各种电路。
( × )5、戴维南定理用于求解各支路电流。
( × )6、半导体三极管中，内阻是很大的，接近于理想电流源。
( √ )7、在工程中，变电所的变压器和发电厂的内阻都很小，接近于理想电压源。
( √ )8、恒流源输出电流随它连接的外电路不同而异。
( × )9、电压源和电流源的等值变换，只能对外电路等值，对内电路则不等值。
( √ )10、Y-△等效变换是在保持对外电路等效的条件下可进行等效变换。
( √ )11、在复杂电路中，三个电阻元件首尾连接成闭合回路，形成星形电路。
( × )12、磁力线通过的路径称为磁路。
( √ )13、对比电路和磁路，可以认为电流对应于磁通，电动势对一个于磁通势，而电阻则对应于磁阻。
( √ )14、磁路欧姆定律适用于只有一种媒介质的磁路。
( × )15、磁路的磁阻与磁动势有关。
( × )16、磁路的欧姆定律一般用来对磁路做定性分析。
( √ )17、形成磁路的最好办法是利用铁磁材料，按照电器的结构要求做成各种形状的铁心，从而使磁通形成各自所需的闭合路径。
( √ )18、磁路基尔霍夫第一定律的表达式为0=Φ∑。
( √ )19、在交流电路中，阻抗包含电阻"R"和电抗"X"两部分，其中电抗"X"在数值上等于感抗与容抗的差值。
( √ )20、感抗为X L 的线圈与容抗为X C 的电容器相串联，其总电抗是X=X L ＋X C 。
( × )21、阻抗并联电路，等效复阻抗的倒数等于各支路复阻抗的倒数之和。
( √ )22、阻抗并联的电路，总复电流的倒数等于各支路复电流倒数之和。
( × )23、RLC 串联电路谐振时电流最小，阻抗最大。
( × )24、R-L-C 串联电路中发生谐振时阻抗最大。
( × )25、R-L-C 并联电路发生谐振时阻抗最大。
( √ )26、串联谐振在无线电工程中的应用较为广泛，例如收音机的接收电路就是利用串联谐振来选择电台信号的。
( √ )27、串联谐振在无线电工程中应用广泛，利用谐振的选择性对所需频率的信号进行选择和放大，而对其它不需要的频率加以抑制。
( √ )28、在电力系统中，应避免发生串联谐振，防止过电压造成线圈和电容器烧损。
( √ )29、在无线电工程和电子技术中，常利用并联谐振时阻抗大的特点来选择信号或消除干扰。
( √ )30、RL 电路在过渡过程中换路定律是U L (0+)=U L (0-)。
( √ )31、复阻抗相等的三相负载，称为三相不对称负载。
( × )32、三相不对称负载是指三相负载的复阻抗不相等。
( √ )33、三相不对称负载电路有中线时，负载上的相电压也为不对称三相电压。
( × )34、三相不对称负载电路有中线时，中线电流等于三个负载电流的相量和。
( √ )35、不按正弦规律做周期性变化的电流或电压，称为非正弦周期电流或电压。
( √ )36、方波发生器，锯齿波发生器等脉冲信号源，输出的电压是正弦周期电压。
( × )37、不按正弦规律变化的电流、电压、电动势，统称为非正弦交流电。
( √ )电工基础单选题1、要使电路中某点的电位提高，则( B )。
(A)改变电路中某些电阻的大小一定能实现 (B)改变参考点的选择可能实现(C)增大电源的电动势一定能实现 (D)以上都不对2、下图所示电路中，A点的电位是( D )。
(A)10V (B)-10V (C)5V (D)-5V3、远距离输电，若输送的电功率一定，那么输电线上损失的电功率( D )。
(A)与输电电压成正比 (B)与输电电压成反比(C)与输电电压的二次方成正比 (D)与输电电压的二次方成反比4、对于两节点多支路的电路用( B )分析最简单。
(A)支路电流法(B)节点电压法(C)回路电流 (D)戴维南定理5、叠加定理适用于复杂电路中的( B )。
(A)电路中的电压电流 (B)线性电路中的电压电流(C)非线性电路中的电压电流功率(D)线性电路中的电压电流功率6、电路的参数不随外加电压及通过其中的电流而变化的电路称为( A )。
(A)线性电路 (B)非线性电路 (C)等效电路 (D)电桥电路7、任何具有两个出线端的部分电路都称为( A )。
(A)二端网络 (B)有源二端网络 (C)二端网孔 (D)有源二端网孔8、任何一个有源二端网络，都可以化简成用一个具有等效电源和内阻的( B )。
(A)等效电路 (B)等效电源 (C)等效电阻 (D)等效阻抗9、将有源二端网络中所有电源均去之后两端之间的等效电阻称为等效电源的( B )。
(A)电阻 (B)内电阻 (C)外电阻 (D)阻值10、戴维南定理可将任一有源二端网络等效成一个有内阻的电压源，该等效电源的内阻和电动势是( A )。
(A)由网络的参数和结构决定的 (B)由所接负载的大小和性质决定的(C)由网络结构和负载共同决定的 (D)由网络参数和负载共同决定的11、电路也称为( C )。
(A)电网(B)电源(C)网络(D)磁路12、电池和内阻串联来表示实际电源的一种模型称为( B )。
(A)电流源 (B)电压源 (C)电池 (D)发电机13、在一恒压的电路中，电阻R增大，电流随之( A )。
(A)减小 (B)增大 (C)不变 (D)不一定14、恒流源的特点是( C )。
(A)端电压不变 (B)输出功率不变(C)输出电流不变 (D)内部损耗不变15、恒流源的端电压不能由恒流源电流决定，只能由( B )决定。
(A)内电阻(B)外电阻 (C)负载电流 (D)负载电压16、关于等效变换说法正确的是( A )。
(A)等效变换只保证变换的外电路的各电压、电流不变(B)等效变换是说互换的电路部分一样(C)等效变换对变换电路内部等效(D)等效变换只对直流电路成立17、一电流源的内阻为2Ω，当把它等效变换成10V的电压源时，电流源的电流是( A )。
（A）5A （B）2A （C）10A （D）2.5A18、电路的三个电阻元件的一端连在一起为中点，另三端分别连接电路的三个节点，叫做( A )。
(A)星形连接 (B)角形连接(C)双星形连接(D)星/角连接19、Y-△等效变换的条件是( B )。
(A)变换前后A 、B 、C 各点电压与通过A 、B 、C 三点的电流成正比(B)变换前后A 、B 、C 三点之间的电压和通过A 、B 、C 三点的电流保持不变(C)变换前后A 、B 、C 三点之间的电阻和通过A 、B 、C 三点的电流保持不变(D)变换前后A 、B 、C 三点之间的电压和通过A 、B 、C 三点的电流成反比20、Y-△等效变换时，当三个电阻相等时变换关系为( C )。
(A)R △=R Y (B)R Y =3R △ (C)R △=3R Y (D)R △=1/3R Y21、如图所示，线圈A 、B 与C 的同名端为( D )。
(A)1、3、5 (B)1、3、6 (C)1、4、6 (D)1、4、522、互感线圈的感应电动势极性总是保持一致的端子称为( C )。
(A)异名端 (B)同极性端 (C)同名端 (D)异极性端23、铁芯线圈的匝数与其通过的电流乘积，通常称为( D )。
(A)磁通 (B)磁阻 (C)磁位差 (D)磁通势24、一空心通电线圈插入铁芯后，其磁路中的磁通将( A )。
(A)大大增强 (B)略有增强 (C)不变 (D)减少25、磁路的欧姆定律可表示为( A )。
(A)S l NI μ=Φ (B)lSNI μ=Φ (C)l S NI μ=Φ (D)μl NIS =Φ 26、磁路的基尔霍夫磁路定律中，穿过闭合面的磁通的代数和必为( C )。
(A)正数 (B)负数 (C)零 (D)无穷大27、磁路的磁阻与磁路的长度( A )。
(A)成正比 (B)成反比 (C)无关 (D)平方成正比28、磁路的欧姆定律一般用来对磁路作( A )分析。
(A)定性 (B)定量 (C)定性和定量 (D)系统29、在相同规格情况下，( D )材料的磁阻最大。
(A) 铁 (B) 镍 (C) 钴 (D)黄铜30、u=311sin(314t-15°)伏，则有效值相量•U =( D )伏。
(A)220∠-195° (B)220∠195° (C)311∠-15° (D)220∠-15° 31、已知：t(A)0-14.1sin10i π=，其电流有效值相量•I =( D )A 。
(A)14.1∠0° (B)14.1∠180° (C)10∠0° (D)10∠180°32、已知e=311sin(314t+5°)V ，其有效值相量•E =( B )。
(A)311∠5° (B)220∠5° (C)220∠+185° (D)220∠+175°33、下式中，正确的是( A )。
(A)L U j I ω••-= (B)L i u ω= (C)L j I U ω= (D)L X I U=••34、电路的复阻抗j Z -=2，则此电路属于( C )。
(A)阻性 (B)感性 (C)容性 (D)谐振电路35、交流电势V t U u m )sin(φω+=的复数式U=( D )V 。
(A)t U m ω∠ (B)︒∠0m U (C)t U ω∠ (D)φ∠U36、已知复电流I=6+j8安，f=50Hz ，其瞬时值表达式为i=( A )A 。
(A))1.53314sin(210︒+t (B))9.36314sin(210︒+t (C))54314sin(10︒+t (D)t 314sin 21037、两个阻抗并联的电路它的总阻抗为( C )。
(A)21Z Z Z += (B) 11Z Z = (C) 21111Z Z Z += (D) 21Z Z Z -= 38、R-L-C 串联及并联谐振电路所共同具有的特点是( D )。
(A) R Z =0，且最大 (B)I 0=U/R ，且最大 (C) U L =U C =QU (D)电路显电阻性，电流与电压同相39、电容器充电和放电过程中，瞬间充、放电电流与( B )。
(A)电容器两端电压成正比 (B)电容器两端电压的变化率成正比(C)电容器两端电压的变化量成正比 (D)电容器两端电压无关40、下图开关S 闭合前电路已处于稳态，在t=0时，将开关S 闭合，电容上电压的初始值u C (0+)和稳态值u C (∞)分别为( A )。
