回弹仪测定混凝土强度计算步骤及碳化原理

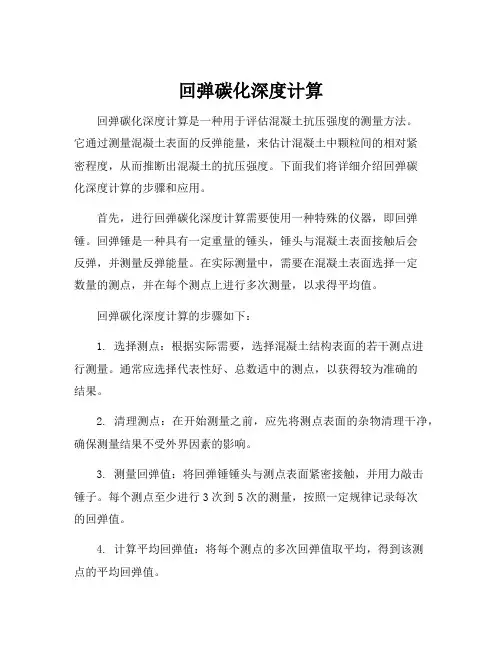

回弹碳化深度计算回弹碳化深度计算是一种用于评估混凝土抗压强度的测量方法。

它通过测量混凝土表面的反弹能量，来估计混凝土中颗粒间的相对紧密程度，从而推断出混凝土的抗压强度。

下面我们将详细介绍回弹碳化深度计算的步骤和应用。

首先，进行回弹碳化深度计算需要使用一种特殊的仪器，即回弹锤。

回弹锤是一种具有一定重量的锤头，锤头与混凝土表面接触后会反弹，并测量反弹能量。

在实际测量中，需要在混凝土表面选择一定数量的测点，并在每个测点上进行多次测量，以求得平均值。

回弹碳化深度计算的步骤如下：1. 选择测点：根据实际需要，选择混凝土结构表面的若干测点进行测量。

通常应选择代表性好、总数适中的测点，以获得较为准确的结果。

2. 清理测点：在开始测量之前，应先将测点表面的杂物清理干净，确保测量结果不受外界因素的影响。

3. 测量回弹值：将回弹锤锤头与测点表面紧密接触，并用力敲击锤子。

每个测点至少进行3次到5次的测量，按照一定规律记录每次的回弹值。

4. 计算平均回弹值：将每个测点的多次回弹值取平均，得到该测点的平均回弹值。

5. 校准回弹值：由于回弹锤的弹性有一定衰减，因此需要将测量得到的平均回弹值进行校准，以提高测量结果的准确性。

6. 确定碳化深度：根据已校准的平均回弹值，结合混凝土的年龄和其他已知条件，利用经验公式或回归关系，计算出混凝土的碳化深度。

回弹碳化深度计算作为一种简单易行的测量方法，被广泛应用于混凝土结构状况评估、施工质量控制以及耐久性评估等领域。

它具有以下几个优点：1. 非破坏性：回弹碳化深度计算不需要在混凝土中开孔或损坏表面，因此可以实现对混凝土结构的非破坏性评估，减少了对结构的影响。

2. 快速性：回弹碳化深度计算测量过程简单、快捷，一次测量仅需几秒钟，适用于大面积测量。

3. 经济高效：回弹锤作为测量工具价格较低，仪器简单易操作，经济高效。

然而，回弹碳化深度计算也存在一些限制和注意事项：1. 测量结果受多种因素影响：混凝土的水灰比、气孔率、颗粒分布以及碳化程度等因素都会对回弹值产生影响，因此在测量中需要综合考虑这些因素。

回弹仪测定混凝土强度计算步骤及碳化原理回弹仪是一种常用于非破坏性测试（NDT）混凝土强度的仪器，也被称为“沙壳仪”或“沙壳回弹仪”。

它通过衡量混凝土表面回弹强度的变化，从而推断出混凝土的强度。

以下是回弹仪测定混凝土强度的计算步骤及碳化原理。

计算步骤：1.准备工作：选择一块待测的混凝土表面，并清理干净，确保无杂质。

2.校准回弹仪：在一个已知高强度的混凝土表面上进行回弹仪的校准。

将回弹仪放在表面上，按下仪器上的测量按钮，记录下回弹仪的读数。

重复此步骤几次，取平均值作为校准值。

3.测量回弹值：将回弹仪放在待测混凝土表面上，按下测量按钮，记录下回弹仪的读数。

4.重复测量：在不同位置上重复步骤3，至少需要测量15个以上的位置，以获得更准确的平均值。

5.计算强度：使用回弹数值和校准值，根据回弹仪的相关公式计算混凝土的强度。

根据实际使用的回弹仪品牌和型号，可以在相关的技术文献或用户手册中找到相应的计算公式。

一般来说，回弹仪的读数和混凝土的强度之间存在一个经验关系，通过仪器标定获得。

6.结果分析：根据计算得到的混凝土强度值，进行综合分析和评估。

碳化原理：混凝土中的水泥基体中含有一定量的水化钙，当混凝土暴露在大气中时，二氧化碳会与水化钙反应生成碳酸钙，这个过程被称为碳化。

这导致混凝土中的钙离子减少，进而降低了水化硅酸盐的形成。

水化硅酸盐是混凝土中重要的硬化成分，其缺失会导致混凝土的强度下降。

碳化过程是一个渗透过程，当混凝土表面的钙离子耗尽时，二氧化碳会继续渗透到混凝土内部。

因此，混凝土强度的下降程度与二氧化碳渗透的深度有关，通常用回弹值作为表征。

碳化过程中，混凝土表面的硬度会减小，回弹仪测量的回弹强度也会降低。

通过测量并计算混凝土表面回弹强度的变化，可以推断出混凝土中的碳化程度，进而评估混凝土的强度。

回弹仪的校准过程是为了将不同仪器和不同表面条件的影响因素减小到最低，从而获得更精确的测量结果。

回弹法测强度方法及计算流程回弹法检测混凝土抗压强度的基本原理：混凝土表面硬度与混凝土极限强度存在一定关系，回弹仪的弹击重锤被一定弹力打击在混凝土表面上，其回弹高度和混凝土表面硬度存在一定关系。

这样可以利用回弹仪测试混凝土表面硬度，并结合混凝土碳化深度从而间接测定混凝土强度。

然而，这种检测方式得到的结果精度较低。

不适用于表面和内容有明显质量差异的构件，结果受混凝土自身原材料、施工工艺、养护条件等众多因素影响较大。

但不可否认的是，回弹法用于检测混凝土的抗压强度已在我国得到了广泛的应用，实践证明，采用回弹法推定的混凝土抗压强值，对于处理工程质量问题具有十分重要的意义。

回弹检测方法一、回弹仪检定回弹仪检定周期为半年，当回弹仪具有下列情况之一时，应由法定计量检定机构按行业标准《回弹仪》JJG817进行检定：1、新回弹仪启用前；2、超过检定有效期限；3、数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；4、经保养后，钢砧率定值不合格；5、遭受严重撞击或其他损害。

注意还有保养要求，具体详规范！回弹仪率定试验二、抽检构件数量按批进行检测的构件，抽检数量不宜少于同批构件总数的30%且构件数量不宜少于10件。

当检验批构件数量大于30个时，抽样构件数量可适当调整，但不得少于国家现行有关标准规定的最少抽样数量三、测区布置要求1、对于一般构件，测区数不宜少于10个。

可适当减少测区数，但不得少于5个的情况：受检构件数量大于30个且不需提供单个构件推定强度；受剪构件某一方向尺寸小于4.5m 且另一方向尺寸小于0.3m 的构件；2、相邻两测区的间距不应大于2m，测区离构件端部或施工缝边缘的距离不宜大于0.5m ，且不宜小于0.2m；3、测区应选在使回弹仪处于水平方向的混凝土浇筑侧面。

当不能满足这一要求时，也可使回弹仪处于非水平方向的混凝土浇筑表面或底面；4、测区宜选在构件的两个对称可测面上，当不能布置在对称的可测面上时，也可布置在同一可测面上，且应均匀分布。

回弹仪测水泥混凝土强度及碳化深度的测定1. 在测定过程中对回弹值有怀疑或进行构件测试前后，情况之一应对回弹仪进行回弹仪率定。

对龄期超过3个月的硬化混凝土，应测定混凝土表层碳化深度进行回弹值修正；2. 选择测区：测区表面应清洁、干燥、平整，避开位于混凝土内保护层附近设置的钢筋，测区面积不小于200mm ×200 mm ，每个测区宜测定16个测点，相邻两测点的间距不小于3cm 测点距路边缘或接缝的距离不小于5cm ，将一块混凝土板作为一个试样，每个试样的测区数不宜少于10个，相邻两测区的间距不宜大于2m ；3. 将回弹仪的弹击杆顶住混凝土表面，轻压仪器，使按钮松开，弹击杆徐徐伸出，并使挂钩挂上弹击锤；4. 手持回弹仪对混凝土表面缓慢均匀施压，待弹击锤脱钩，冲击弹击杆后，弹击锤即带动指针向后移动到达一定位置，指针刻度线在刻度尺上的示值即为该点的回弹值；5. 使用上述方法在混凝土依次读数并记录回弹值，如条件不利于读数，可按下按钮，锁住机芯，将回弹仪移至他处读数，准确至1个单位；6. 使用完毕后将弹击杆压入仪器内，经弹击后按下按钮锁住机芯，待下一次使用；7. 对龄期超过3个月的混凝土，回弹值测量完毕后用合适工具在测区表面形成直径约15 mm 的孔洞（其深度稍大于混凝土碳化深度），然后用吸耳球吹去孔洞中粉末，并立即用1%酚酞酒精溶液洒在孔洞内壁边缘处，当已碳化与未碳化界限清楚时（未碳化部分变成紫红色），用游标卡尺测量已碳化与未碳化交界面至混凝土表面的垂直距离1-2次，该距离即为混凝土的碳化深度值，每次测读精确至0.5mm ；8. 计算：去掉3个最大值及3个最小值，将其余10个回弹值按式10i s N N ∑=求出，当回弹仪非水平方向测定时，应根据回弹仪轴线与水平方向的角度将测得的数据根据公式N=进行修正，+N s∆N计算非水平方向测定的回弹修正值。

回弹值准确至0.1；9.混凝土强度推算按上述所得结果查T0954-2表；。

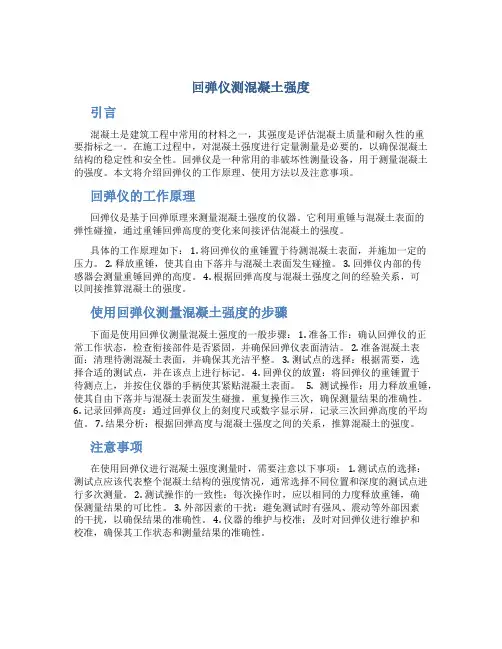

回弹仪测混凝土强度引言混凝土是建筑工程中常用的材料之一，其强度是评估混凝土质量和耐久性的重要指标之一。

在施工过程中，对混凝土强度进行定量测量是必要的，以确保混凝土结构的稳定性和安全性。

回弹仪是一种常用的非破坏性测量设备，用于测量混凝土的强度。

本文将介绍回弹仪的工作原理、使用方法以及注意事项。

回弹仪的工作原理回弹仪是基于回弹原理来测量混凝土强度的仪器。

它利用重锤与混凝土表面的弹性碰撞，通过重锤回弹高度的变化来间接评估混凝土的强度。

具体的工作原理如下： 1. 将回弹仪的重锤置于待测混凝土表面，并施加一定的压力。

2. 释放重锤，使其自由下落并与混凝土表面发生碰撞。

3. 回弹仪内部的传感器会测量重锤回弹的高度。

4. 根据回弹高度与混凝土强度之间的经验关系，可以间接推算混凝土的强度。

使用回弹仪测量混凝土强度的步骤下面是使用回弹仪测量混凝土强度的一般步骤： 1. 准备工作：确认回弹仪的正常工作状态，检查衔接部件是否紧固，并确保回弹仪表面清洁。

2. 准备混凝土表面：清理待测混凝土表面，并确保其光洁平整。

3. 测试点的选择：根据需要，选择合适的测试点，并在该点上进行标记。

4. 回弹仪的放置：将回弹仪的重锤置于待测点上，并按住仪器的手柄使其紧贴混凝土表面。

5. 测试操作：用力释放重锤，使其自由下落并与混凝土表面发生碰撞。

重复操作三次，确保测量结果的准确性。

6. 记录回弹高度：通过回弹仪上的刻度尺或数字显示屏，记录三次回弹高度的平均值。

7. 结果分析：根据回弹高度与混凝土强度之间的关系，推算混凝土的强度。

注意事项在使用回弹仪进行混凝土强度测量时，需要注意以下事项： 1. 测试点的选择：测试点应该代表整个混凝土结构的强度情况，通常选择不同位置和深度的测试点进行多次测量。

2. 测试操作的一致性：每次操作时，应以相同的力度释放重锤，确保测量结果的可比性。

3. 外部因素的干扰：避免测试时有强风、震动等外部因素的干扰，以确保结果的准确性。

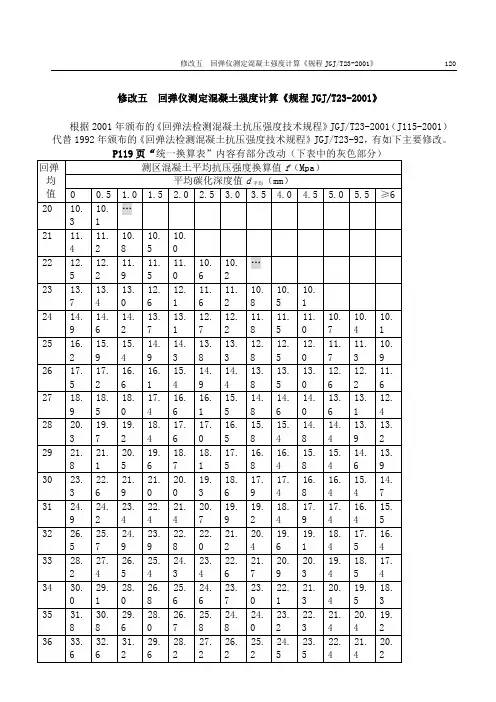

修改五回弹仪测定混凝土强度计算《规程JGJ/T23-2001》根据2001年颁布的《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001（J115-2001）代替1992年颁布的《回弹法检测混凝土抗压强度技术规程》JGJ/T23-92，有如下主要修改。

P120页9-16行“构件混凝土强度推定值f推定”中的推定值计算方法有所改动：4．构件混凝土强度推定值f推定构件混凝土强度推定值是指相应于强度换算值总体分布中保证率不低于95％的强度值。

（l）当测区少于10个时，以测区混凝土强度的最小值作为该构件的混凝土强度推定值，即：f推定= f i-min（2）当测区强度值出现小于少于10.0 MPa时：f推定=10.0 MPa（3）当测区不少于10个或按批量检测时，该构件的混凝土强度推定值为：f推定-1= f平均－1.645 S标准差以上各式中：f推定——混凝土强度推定值，MPa；fi-min——该批构件中测区混凝土强度换算值的最小者，精确至0.1，MPa；f平均——构件混凝土强度平均值，精确至0.1，MPa；S标准差——构件混凝土强度标准差，精确至0.0l，MPa。

参考资料：《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001（J115-2001）砼碳化的原理，具体的化学变化，试剂，具体过程2009年09月19日星期六 10:32混凝土的碳化值指自混凝土表面向内的碳化深度。

混凝土碳化指混凝土中的Ca(OH)2与空气中CO2或水中溶的CO2或其它酸性物质反应变成CaCO3而失去碱性的过程。

碳化后混凝土的强度应当是提高的，而不是降低的。

它是钢筋保层厚度的依据。

当砼失去碱性环境，钢筋就易锈蚀膨胀并胀裂砼，最终削弱砼对钢筋的握裹力，导至钢筋砼构件的破坏。

测碳化很简单：1.在砼表面凿个小洞，深1cm左右；2.用洗耳球或小皮老虎吹掉灰尘碎屑；3.在凿开的砼表面滴或者喷1％的酚酞酒精溶液；4.用游标卡尺或碳化深度深度测定仪测定没有变色的砼的深度。

回弹法测混凝土强度一、回弹法测混凝土强度的原理回弹法是测定混凝土表面硬度从而推定混凝土整体强度的力学方法之一。

根据混凝土强度与表面硬度之间存在的相关关系，用检测混凝土表面硬度的方法间接检验或推定混凝土强度，即采用定值动能的弹簧与钢锤冲击混凝土表面，其回跳值与表面硬度也存在着相关关系。

因此通过试验的方法，建立混凝土强度与回跳值的相关关系—数学模型或相关曲线，并以此来确定混凝土的抗压强度，这就是回弹法测混凝土强度的基本原理。

二、仪器的操作方法正确使用和操作回弹仪，可以较好地发挥其效能，提高测试的准确性。

因此仪器操作需要有一定的规程，在操作回弹仪的全过程中，都应注意持握回弹仪姿势，一手握住回弹仪中间部位起扶正的作用，另一手握压仪器的尾部对仪器施加压力同时也起辅助扶正作用。

回弹仪的操作要领是：用力均匀缓慢，扶正对准测试面。

慢推进快读数。

三、测试方法3.1 一般规定1、结构或构件混凝土强度检测可采用下列两种方式1) 单个检测适用于单个结构或构件的检测。

2) 批量检测适用于在相同的生产工艺条件下，混凝土强度等级相同、原材料、成型工艺、养护条件基本相同且龄期相近的结构或构件。

批量检测时，抽检数量不得少于同批构件总数的30%且不得少于10 个。

抽检构件时，应遵循随即抽取重点部位或有代表型的构件。

2、每一结构或构件的测区符合些列规定：1) 每一结构或构件的测区数不应少于10 个对于某一方向尺寸小于4.5m 且另一方向小于0.3m 的构件，其测区数量可适当减少，但不应少于5 个。

(2) 相邻两测区的间距应最大不超过2m测区离构件端部或施工缝边缘的距离不大于0.5m且不小于0.2m。

3) 测区应尽量选在使回弹仪处于水平方向检测混凝土的侧面。

当不能满足这一要求时，可使回弹仪处于非水平方向检测混凝土的浇筑侧面、表面或底面。

4) 测区宜选在构件的两个对称可测面上，也可选在一个可测面且应分布均匀。

在构构件的重要部位或薄弱部位，必须布置测区并应避开预埋件。

回弹法测混凝土强度碳化深度混凝土在建筑中真是无所不能，它像个不知疲倦的“劳模”，默默地支撑着我们的房子、桥梁和道路。

然而，混凝土虽然看似坚不可摧，也有它的小秘密。

比如，混凝土的强度和碳化深度就像我们人体的体检一样，定期检查是必须的。

那么，怎么检查呢？这就要用到一种叫做“回弹法”的神奇工具了。

1. 回弹法的基本概念说到回弹法，别被名字吓到，它其实是一种相当简单但很有用的方法。

回弹法，就像给混凝土测个体温一样，通过测试混凝土表面的回弹值，来判断它的强度。

这种方法就像用橡皮筋弹墙壁，我们看回弹的力度，就能知道墙壁的“硬度”了。

说白了，混凝土的表面越硬，回弹值越高，混凝土的强度也就越大。

2. 回弹法的操作步骤2.1 准备工作在开始之前，我们得做足准备工作。

首先，要把混凝土表面弄干净，免得灰尘、油污这些小鬼搞破坏。

接着，找个回弹仪，这就像我们用的体温计一样，不过它测的是混凝土的“硬度”。

用前最好检查一下仪器是否正常，就像检查体温计是否有电一样，确保测出来的结果靠谱。

2.2 测试过程测试时，把回弹仪的测头紧贴在混凝土表面，轻轻按下。

别急，这里可得小心操作。

回弹仪会在混凝土表面发出一股力量，然后测量回弹的高度。

这个过程就像弹钢琴一样，需要手法细腻。

每个测试点的回弹值记录下来，然后用公式计算混凝土的强度。

记得要在不同位置测试，确保数据的准确性。

3. 碳化深度的检测碳化深度也是混凝土健康的一个重要指标。

简单来说，碳化是指混凝土中的碳酸钙逐渐被二氧化碳侵蚀的过程。

这就像咱们皮肤的老化一样，需要定期检查。

检测碳化深度的方法有很多，但最常见的还是用化学试剂来测量。

涂抹试剂在混凝土表面，等几分钟后，再看颜色的变化，这样就能知道碳化的深度了。

3.1 检测过程首先，选择混凝土表面的几个点，涂上专门的碳化试剂。

涂抹时要均匀，像在涂口红一样，不要遗漏。

然后静待片刻，观察颜色变化。

通常，试剂会变成不同的颜色，来表示不同的碳化深度。

回弹法测砼强度值的计算方法和步骤在学习计算方法和步骤之前，先了解几个术语：1、测区：检测结构或构件砼抗压强度时的一个检测单元。

2、测点：在测区内进行的一个检测点。

3、测区砼强度换算值：由测区的平均回弹值和碳化深度值通过测强度曲线或查表得到的该检测单元（测区）的现龄期砼抗压强度值。

回弹法检测砼强度试用于工程结构普通砼抗压强度的检测。

砼强度值的确定分为如下几个步骤：1、回弹值测量2、碳化深度值测量3、回弹值计算4、砼强度的计算一、回弹值测量1、一般规定：结构或物件砼强度检测可采用下列两种方式，其适用范围及结构或构件数量应符合下列规定：（1）、单个检测：适用于单个结构或构件的检测。

（2）、批量检测：适用于相同的生产工艺条件下，砼强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类结构或构件，按批进行检测的结构构件。

抽检数量不得少于同批构件总数的30%且不得少于10件。

2、每一结构或构件的测区应符合下列规定：（1）、每一结构或构件测区数量应不少于10个。

对某一方向尺寸小于4.5米，且另一方向尺寸小于0.3米的构件其测区数量可适当减少，但不应少于5个。

（2）、相邻两测区的间距应控制在2米以内。

测区离构件端部或施工缝边缘的距离不宜大于0.5米，且不宜小于0.2米。

（3）、测区应选在使回弹仪处于水平方向检测砼浇筑侧面，当不能满足这一要求时，可使回弹仪处于非水平方向检测砼强度浇筑侧面、表面或底面。

但回弹值需修正。

（4）、测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应均匀分布。

在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件。

（5）、测区的面积不宜大于0.04㎡。

（6）、检测面应为砼表面，并应清洁平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面。

必要时可用砂轮清除疏松层和杂物，且不应有残留的粉末或碎屑。

3、回弹值测定（1）、检测时，回弹仪的轴线应始终垂直于结构或构件的检测面。
