高频电子技术知识点

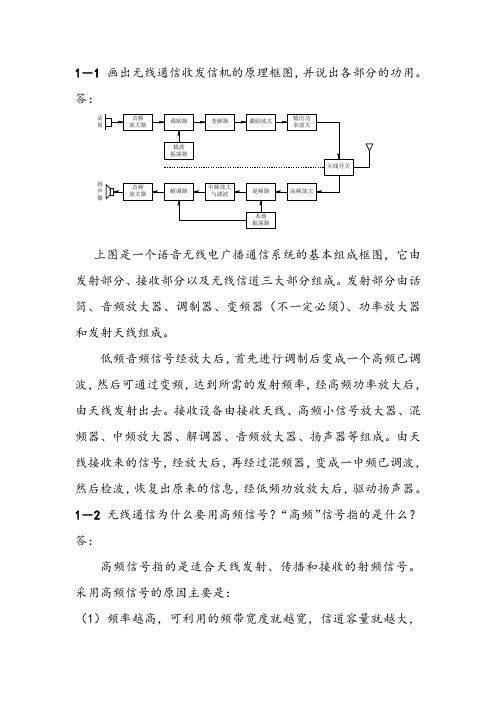

1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？ 答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，话筒扬声器而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

2－2图示为波段内调谐用的并联振荡回路，可变电容 C的变化范围为 12～260 pF，Ct为微调电容，要求此回路的调谐范围为 535～1605 kHz，求回路电感L和C t的值，并要求C的最大和最小值与波段的最低和最高频率对应。

高频电子线路(知识点整理).doc
高频电子线路是指在射频或超高频范围内工作的电子线路，通常涉及到信号的传输、
处理和放大。

这种电子线路在通信、雷达、卫星通信、无线电等领域中被广泛应用，它有
着复杂的工作原理和设计技术。

下面就是对于高频电子线路的几个知识点整理和介绍。

1.谐振器：谐振器是高频电子线路中经常用到的一个组件，其作用是让电路产生特定
的共振频率，以便信号能够在电路中传输。

谐振器通常由其结构和材料决定，比如管型谐
振器、光纤谐振器、奇异谐振器等。

2.混频器：混频器是将两个输入频率进行混合，产生出一个输出频率的高频电子组件。

混频器主要用于转换信号的频率和增强信号的强度，比如在雷达和无线电通信中，混频器
通常用于将信号从中频转换到基带。

3.射频放大器：射频放大器是一种将低功率信号转化为高功率信号的电子器件，主要
用于放大和传输高频信号。

射频放大器的工作原理是通过对输入信号进行放大使得输出信
号的功率增大，它可以是单通道或多通道的，通常由功率放大器、隔离器等组成。

4.发射机：发射机是将信号转换成无线电波并进行发送的高频电子设备。

发射机通常
包括调制器、调谐器、放大器、射频发生器、天线等组件。

它主要将信号转化成无线电波
传输到接收机，以便实现通信或雷达探测等功能。

以上就是对于高频电子线路的几个知识点简要介绍，高频电子线路在通信、雷达、卫
星通信、无线电等领域中轮廓巨大，其涉及到很多的基础理论和设计技术，需要深入钻
研。

1-4接收设备的结构通常采用超外差形式 2超外差结构的接收设备在接收过程中，将射频输入信号与本地振荡器产生的信号混频或差拍，由混频器后的中频滤波器选出射频信号与本振信号频率两者的和频或差频。

3在现代高性能宽带超外差接收机中，通常采用向上变频方式，并至少需要两次频率变换。

4在超外差接收机中，中频频率是固定的，当信号频率改变时，只要相应地改变本地振荡信号频率即可。

5高频电路的基本内容(高频前端)包括:5个 (1)高频振荡器(信号源、载波信号或本地振荡信号) (2)放大器(高频小信号放大器及高频功率放大器) (3)混频或变频(高频信号变换或处理) (4)调制与解调(高频信号变换或处理) (5)自动相位控制(APC)电路(也称锁相环PLL) 6调制特性:3个 (1)便于发射 (2)频分复用 (3)改善信噪比(SNR) 7表面贴装(SMD)电阻比引线电阻的高频特性要好。

SMD 表面贴装器件 8品质因数Q 定义为高频电感器的感抗与其串联损耗电阻之比。

Q 值越高，表明该电感器的储能作用越强，损耗越小。

9晶体谐振器与一般振荡回路比较，有几个明显的特点:4个 (1)晶体的谐振频率fq 和f0(下标)非常稳定。

这是因为Lq 、Cq 、C0(下标)由晶体尺寸决定，由于晶体的物理特性，它们受外界因素(如温度、震动等)影响小。

(2)晶体谐振器有非常高的品质因数。

一般很容易得到数值上万的Q 值，而普通的线圈和回路Q 值只能到一二百。

(3)晶体谐振器的接入系数非常小，一般为10^-3数量级，甚至更小。

(4)晶体在工作频率附近阻抗变化率大，有很高的并联谐振阻抗。

所有这些特点决定了晶体谐振器的频率稳定度比一般振荡回路要高。

10阻抗变换的目标是实现阻抗匹配，阻抗匹配时负载可以得到最大传输功率，滤波器达到最佳性能，接收机的灵敏度得以改善，发射机的效率得以提高。

11S 串R 并，电阻R ，电抗X )11(X )1(R 222222Q X X X R Q R R X R S S S S p S SS S p +=+=+=+=12电阻R 两端噪声电压的均方值kTBR dt e T E T n T N 41022lim ==⎰∞→ 17随着n 的增加，总带宽将减小，矩形系数有所改善。

高频电子复习提纲1.无线电波的频段划分，传播方式及特点、频率和波长的关系。

传播方式：主要有直射(视距)传播、绕射(地波)传播、折射和反射(天波)传播及散射传播等（1）地波传播（绕射波）波长愈长，传播损耗愈小。

主要用于中、长波无线电通信和导航。

（2）视距传播（直射波）特点：收、发信高架（高度比波长大的多）。

主要用于超短波、微波波段的通信和电视广播。

（3）天波传播，也称电离层传播（反射波）特点：损耗小，传播距离远；因电离层状态不断变化使天波传播不稳定；因要满足从电离层返回地面的条件，工作频率受到限制。

主要用于短波、中波的远距离通信和广播。

3．沿空间直线传播的空间波：当频率超过3OMHz以上的电波主要沿空间直线传播。

鉴于地球表面是弯曲的，所以这种传播只限于视线范围，所以传播距离近，常将天线架设在高处山顶以提高覆盖面。

若采用卫星通信使空间传播的覆盖面积和距离大大增加。

3.单调谐回路中，品质因数增加，通频带变窄变尖锐，选择性不变（9.96）的关系。

4.集中选频滤波器的种类：陶瓷滤波器，声表面波滤波器。

5.电子线路中的噪声来源，电阻热噪声和晶体管噪声。

电阻热噪声特性，这种因热运动而产生的起伏电压就称为电阻的热噪声，与温度成正比，输出热噪声功率余带宽成正比，与电阻无关。

晶体管噪声的来源，由于载流子随机起伏流动产生的噪声称为散弹噪声，或散粒噪声（1）散弹噪声（2）分配噪声（3）闪烁噪声。

6.影响放大器稳定性的因素是什么？晶体管的反向传输导纳Y re（晶体管集基间电容C b′c）而引起的。

提高放大器稳定性的方法，一是从晶体管本身想办法，减小其反向传输导纳Y re，Y re的大小主要取决于Ｃb′c，选择管子时尽可能选择C b′c小的管子，使其容抗增大，反馈作用减弱。

二是从电路上设法消除晶体管的反向作用，使它单向化，具体方法有中和法和失配法。

7.谐振功率放大器的电路结构、工作原理。

电路结构：除电源和偏置电路外，它是由晶体管、谐振回路和输入回路三部分组成。

127.02ωωω-=∆高频电子线路重点第二章 选频网络一. 基本概念所谓选频（滤波），就是选出需要的频率分量和滤除不需要的频率分量。

电抗(X)=容抗（ )+感抗(wL) 阻抗=电阻(R)+j 电抗 阻抗的模把阻抗看成虚数求模 二．串联谐振电路 1.谐振时，（电抗） ，电容、电感消失了，相角等于0，谐振频率： ，此时|Z|最小=R ，电流最大2.当w<w 0时，电流超前电压，相角小于0，X<0阻抗是容性；当w>w 0时，电压超前电流，相角大于0，X>0阻抗是感性；3.回路的品质因素数 （除R ），增大回路电阻，品质因数下降，谐振时，电感和电容两端的电位差大小等于外加电压的Q 倍，相位相反4.回路电流与谐振时回路电流之比 (幅频)，品质因数越高，谐振时的电流越大，比值越大，曲线越尖，选频作用越明显，选择性越好5.失谐△w=w （再加电压的频率）-w 0（回路谐振频率），当w 和w 0很相近时， ，ξ=X/R=Q ×2△w/w 0是广义失谐，回路电流与谐振时回路电流之比6.当外加电压不变，w=w 1=w 2时，其值为1/√2，w 2-w 1为通频带，w 2，w 1为边界频率/半功率点，广义失谐为±17. ，品质因数越高，选择性越好，通频带越窄 8.通频带绝对值 通频带相对值 9.相位特性Q 越大，相位曲线在w 0处越陡峭10.能量关系电抗元件电感和电容不消耗外加电动势的能量，消耗能量的只有损耗电阻。

回路总瞬时储能 回路一个周期的损耗 ， 表示回路或线圈中的损耗。

就能量关系而言，所谓“谐振”，是指：回路中储存的能量是不变的，只是在电感与电容之间相互转换；外加电动势只提供回路电阻所消耗的能量，以维持回路的等幅振荡，而且谐振回路中电流最大。

11. 电源内阻与负载电阻的影响Q L 三. 并联谐振回路 1.一般无特殊说明都考虑wL>>R ，Z 反之w p =√［1/LC-(R/L)2］=1/√RC ·√1-Q2 2.Y(导纳)＝ 电导(G)= 电纳(B)= . 与串联不同 )1(CL ωω-010=-=C L X ωωLC 10=ωCR R L Q 001ωω==)(j 0)()(j 11ωψωωωωωe N Q =-+=Q702ωω=∆⋅21)(2=+=ξξN Q f f 0702=∆⋅Qf f 1207.0=∆ξωωωωψ arctan arctan 00-=⎪⎪⎭⎫⎝⎛-⋅-=Q ⎪⎭⎫ ⎝⎛-+≈C L R C L ωω1j ⎪⎭⎫ ⎝⎛-+=C CR ω1j ⎪⎭⎫ ⎝⎛-+L C LCRωω1j LCR ⎪⎭⎫ ⎝⎛-L C ωω1C ω1-+ –CV sLRI s C L R22222221cos 21sin 21sm sm sm V CQ t V CQ t V CQ w w w C L 22=+=+=ωω2sm 02sm 21π2121π2CQV R V w R⋅=⋅⋅=ωQCQV V CQ w w w R C L ⋅=⋅=+π2121π2212sm sm每周期耗能回路储能π2 =Q 所以RR R R Q LS 0=3.谐振时，回路谐振电阻R p= =Q p w p L=Q p/w p C4.品质因数（乘R p）5.当w<w p时，B>0导纳是感性；当w>w p时，B<0导纳是容性（看电纳）电感和电容支路的电流等于外加电流的Q倍，相位相反并联电阻减小品质因数下降通频带加宽，选择性变坏6.信号源内阻和负载电阻的影响由此看出，考虑信号源内阻及负载电阻后，品质因数下降，并联谐振回路的选择性变坏，通频带加宽。
