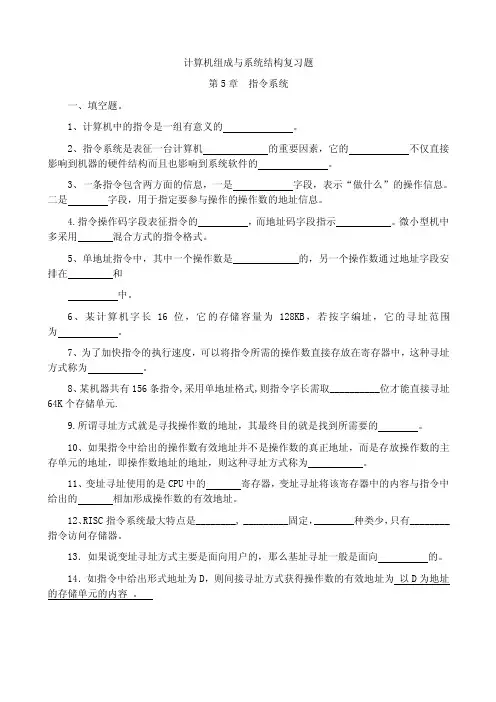

第五章 指令系统习题

指令系统习题⼀．选择题1．指令ADD CX，55H[BP]的源操作数的寻址⽅式是( )。

(A) 寄存器寻址 (B) 直接寻址 (C) 寄存器间接寻址 (D) 寄存器相对寻址2．设(SS)=3300H，(SP)=1140H，在堆栈中压⼊5个字数据后，⼜弹出两个字数据，则(SP)=( ) 。

(A) 113AH (B) 114AH (C) 1144H (D) 1140H3．若SI=0053H，BP=0054H，执⾏SUB SI，BP后，则( )。

(A) CF=0，OF=0 (B) CF=0，OF=1 (C) CF=1，OF=0 (D) CF=1，OF=14．已知(BP)=0100H，(DS)=7000H，(SS)=8000H，(80100H)=24H，(80101H)=5AH，(70100H)=01H，(70101H)=02H，指令MOV BX，[BP]执⾏后，(BX)=( ) 。

(A) 0102H (B) 0201H (C) 245AH (D) 5A24H5．实模式下80486CPU对指令的寻址由( )决定。

(A) CS，IP (B) DS，IP (C) SS，IP (D) ES，IP6．使⽤80486汇编语⾔的伪操作指令定义: VAL DB 2 DUP(1，2，3 DUP(3)，2 DUP(1，0)) 则在VAL存储区内前⼗个字节单元的数据是( )。

(A) 1，2，3，3，2，1，0，1，2，3 (B) 1，2，3，3，3，3，2，1，0，1(C) 2，1，2，3，3，2，1，0 (D) 1，2，3，3，3，1，0，1，0，17．下列四条指令都可⽤来使累加器清"0"，但其中不能清"进位"位的是( ) 。

(A) XOR AL，AL (B) AND AL，0 (C) MOV AL，0 (D) SUB AL，AL8．若(AX)=96H，(BX)=65H，依次执⾏ADD AX，BX指令和DAA指令后，(AL)=( )。

第五章习题参考答案一、填空题1、MCS-51有5个中断源，2个中断优先级，优先级由软件填写特殊功能寄存器 IP 加以选择。

2、外中断请求标志位是 IE0 和 IE1 。

3、 RETI 指令以及任何访问 IE 和 IP 寄存器的指令执行过后，CPU不能马上响应中断。

4、8051单片机响应中断后，产生长调用指令LCALL，执行该指令的过程包括：首先把 PC的内容压入堆栈，以进行断点保护，然后把长调用指令的16位地址送 PC ，使程序执行转向程序存储器中的中断地址区。

二、选择题：1、在中断服务程序中，至少应有一条（ D ）。

A、传送指令B、转移指令C、加法指令D、中断返回指令2、要使MCS-51能够响应定时器T1中断，串行接口中断，它的中断允许寄存器IE的内容应是（ A ）。

A、 98HB、 84HC、 42HD、 22H3、MCS-51响应中断时，下列哪种操作不会发生（ A ）A、保护现场B、保护PCC、找到中断入口D、保护PC转入中断入口4、MCS-51中断源有（ A ）A、 5个B、 2个C、 3个D、6个5、计算机在使用中断方式与外界交换信息时，保护现场的工作应该是（ C ）A、由CPU自动完成B、在中断响应中完成C、应由中断服务程序完成D、在主程序中完成6、MCS-51的中断允许触发器内容为83H，CPU将响应的中断请求是（ D ）。

A、 INT0，INT1B、 T0，T1C、 T1，串行接口D、 INT0，T07、若MCS-51中断源都编程为同级，当它们同时申请中断时，CPU首先响应（ B ）。

A、 INT1B、 INT0C、 T1D、T08、当CPU响应串行接口中断时，程序应转到（ C ）。

A、 0003HB、 0013HC、 0023HD、 0033H9、执行MOV IE，#03H后，MCS-51将响应的中断是（ D ）。

A、 1个B、 2个C、 3个D、0个10、外部中断1固定对应的中断入口地址为（ C ）。

指令系统习题解答一、选择题1、变址寻址方式中，操作数的有效地址等于______。

〔C〕A 基值寄存器内容加上形式地址〔位移量〕B 堆栈指示器内容加上形式地址〔位移量〕C 变址寄存器内容加上形式地址〔位移量〕D 程序记数器内容加上形式地址〔位移量〕2、用某个寄存器中操作数的寻址方式称为______寻址。

〔C〕A 直接B 间接C 寄存器直接D 寄存器间接3、单地址指令中为了完成两个数的算术运算，除地址码指明的一个操作数外，另一个常需采用______。

〔C〕A 堆栈寻址方式B 立即寻址方式C 隐含寻址方式D 间接寻址方式4、寄存器间接寻址方式中，操作数处在______。

〔B〕A. 通用寄存器B. 主存单元C. 程序计数器D. 堆栈5、程序控制类指令的功能是______。

〔D〕A 进行算术运算和逻辑运算B 进行主存与CPU之间的数据传送C 进行CPU和I / O设备之间的数据传送D 改变程序执行顺序6、堆栈寻址方式中，设A为通用寄存器，SP为堆栈指示器，M SP为SP指示器的栈顶单元，如果操作的动作是：〔A〕→M SP，〔SP〕- 1 →SP ，那么出栈的动作应是______。

〔B〕A 〔M SP〕→A，〔SP〕 + 1→SP ；B 〔SP〕 + 1→SP ，〔M SP〕→A ；C 〔SP〕 - 1→SP ，〔M SP〕→A ；D 〔M SP〕→A ，〔SP〕 - 1→SP ；7．指令周期是指______。

〔C〕A CPU从主存取出一条指令的时间；B CPU执行一条指令的时间；C CPU从主存取出一条指令加上CPU执行这条指令的时间；D 时钟周期时间；8、指令系统采用不同寻址方式的目的是______。

〔B〕A 实现存贮程序和程序控制；B 缩短指令长度，扩大寻址空间，提高编程灵活性；C 可直接访问外存；D 提供扩展操作码的可能并降低指令译码的难度9、指令的寻址方式有顺序和跳跃两种方式，采用跳跃寻址方式，可以实现______。

第五章指令系统
1、S7-1200提供了哪些类型的定时器？
2、编写程序来记录一台设备的运行时间，其设计要求为：当输入I0.0为高电平，设备运行，当I0.0为低电平时，设备不工作。

3、编写程序实现以下控制功能：第一次扫描时将VB0清零，用定时中断0，每100ms将VB0加1，VB0=100时关闭定时中断，并将Q0.0立即置1，设计主程序和中断程序。

4、设计一个8位彩灯控制程序，要求彩灯的移动速度和移动方向可调。

6、将8个16位二进制数存放在VW10开始的存储区内，在I0.3的上升沿，用循环指令求它们的平均值，并将结果存放在VW0中。

7、设计一个圆周长的计算程序，将半径存放在VW10中，取圆周率为3.1416，用浮点数运算指令计算圆周长，运算结果四舍五入后，转换为整数，存放在VW20中。

8、S7-1200包括哪些中断指令？。

5-1 根据下列语句表图程序，写出梯形图程序。

LD I0.0 AN I0.1 LD I0.2 A I0.3 O I0.4A I0.5 OLDA I0.6 = Q0.15-2 根据下列语句表图程序，写出梯形图程序。

LD I0.0 LPSLD I0.1 O I0.2 ALD= M0.0 LRD LD I0.3 O I0.4 ALD= M0.1 LPPA I0.5 = Q0.05-3 写出图5-79所示梯形图的语句表程序。

LD I0.0O I0.3 LD I0.1 O I0.4 ALDAN I0.2 = Q0.1 LD Q0.1 TON T37，+30LD T37S Q0.2，4LD I1.0 R Q0.3，1图5-79 题5-3的梯形图 图5-80 题5-4的梯形图 5-4 写出图5-80所示梯形图的语句表程序。

LD I0.4 EU SHRB I0.5，V3.0，4 LD I0.1 LPS A V3.0 S Q3.0，2 LRD A V3.1R Q3.1，1LRDA V3.2S Q3.2，3LPPA V3.3R Q3.3，15-5 试设计一个照明灯的控制程序。

当按下接在I0.0上的按钮后，接在Q0.0上的照明灯可发光30s 。

如果在这段时间内又有人按下按钮，则时间间隔从头开始。

这样可确保在最后一次按完按钮后，灯光可维持30s 的照明。

5-6 试设计电动机起/停控制的梯形图程序，并与所设计的电气原理图进行比较。

第一台电动机起动10s 后，第二台电动机自行起动，运行5s 后，第一台电动机停止并同时使第三台电动机自行起动，再运行10s 后，电动机全部停止。

第五章习题参考答案一、填空题1、MCS-51有5个中断源，2个中断优先级，优先级由软件填写特殊功能寄存器 IP 加以选择。

2、外中断请求标志位是 IE0 和 IE1 。

3、 RETI 指令以及任何访问 IE 和 IP 寄存器的指令执行过后，CPU不能马上响应中断。

4、8051单片机响应中断后，产生长调用指令LCALL，执行该指令的过程包括：首先把 PC的内容压入堆栈，以进行断点保护，然后把长调用指令的16位地址送 PC ，使程序执行转向程序存储器中的中断地址区。

二、选择题：1、在中断服务程序中，至少应有一条（ D ）。

A、传送指令B、转移指令C、加法指令D、中断返回指令2、要使MCS-51能够响应定时器T1中断，串行接口中断，它的中断允许寄存器IE的内容应是（ A ）。

A、 98HB、 84HC、 42HD、 22H3、MCS-51响应中断时，下列哪种操作不会发生（ A ）A、保护现场B、保护PCC、找到中断入口D、保护PC转入中断入口4、MCS-51中断源有（ A ）A、 5个B、 2个C、 3个D、6个5、计算机在使用中断方式与外界交换信息时，保护现场的工作应该是（ C ）A、由CPU自动完成B、在中断响应中完成C、应由中断服务程序完成D、在主程序中完成6、MCS-51的中断允许触发器内容为83H，CPU将响应的中断请求是（ D ）。

A、 INT0，INT1B、 T0，T1C、 T1，串行接口D、 INT0，T07、若MCS-51中断源都编程为同级，当它们同时申请中断时，CPU首先响应（ B ）。

A、 INT1B、 INT0C、 T1D、T08、当CPU响应串行接口中断时，程序应转到（ C ）。

A、 0003HB、 0013HC、 0023HD、 0033H9、执行MOV IE，#03H后，MCS-51将响应的中断是（ D ）。

A、 1个B、 2个C、 3个D、0个10、外部中断1固定对应的中断入口地址为（ C ）。

第五章习题参考答案一、填空题1、MCS-51有5个中断源，2个中断优先级，优先级由软件填写特殊功能寄存器??? IP??? 加以选择。

2、外中断请求标志位是? IE0???? 和??? IE1?? 。

3、?? RETI?? 指令以及任何访问? IE? 和? IP? 寄存器的指令执行过后，CPU不能马上响应中断。

4、8051单片机响应中断后，产生长调用指令LCALL，执行该指令的过程包括：首先把 PC?的内容压入堆栈，以进行断点保护，然后把长调用指令的16位地址送? PC? ，使程序执行转向?? 程序存储器??? 中的中断地址区。

二、选择题：1、在中断服务程序中，至少应有一条（ D??? ）。

A、传送指令????B、转移指令????C、加法指令??????D、中断返回指令2、要使MCS-51能够响应定时器T1中断，串行接口中断，它的中断允许寄存器IE的内容应是（? A?? ）。

?? A、 98H????????? B、 84H????????? C、 42H??????????? D、 22H3、MCS-51响应中断时，下列哪种操作不会发生（? A?? ）?? A、保护现场???? B、保护PC???? C、找到中断入口????? D、保护PC转入中断入口4、MCS-51中断源有（? A?? ）?? A、 5个?????????? B、 2个?????????? C、 3个??????????? D、 6个5、计算机在使用中断方式与外界交换信息时，保护现场的工作应该是（? C?? ）?? A、由CPU自动完成??????????????? B、在中断响应中完成?? C、应由中断服务程序完成?????????? D、在主程序中完成6、MCS-51的中断允许触发器内容为83H，CPU将响应的中断请求是（?? D? ）。

?? A、 INT0，INT1???? B、 T0，T1???? C、 T1，串行接口??? D、? INT0，T07、若MCS-51中断源都编程为同级，当它们同时申请中断时，CPU首先响应（? B?? ）。

第5 章习题参考答案第5 章习题参考答案1．请在括号内填入适当答案。

在CPU 中：(1)保存当前正在执行的指令的寄存器是（IR）；(2)保存当前正在执行的指令地址的寄存器是（AR）(3)算术逻辑运算结果通常放在（DR）和（通用寄存器）。

2．参见图 5.15 的数据通路。

画出存数指令“ STO Rl， (R2)”的指令周期流程图，其含义是将寄存器Rl 的内容传送至(R2)为地址的主存单元中。

标出各微操作信号序列。

解：STO R1, (R2)的指令流程图及为操作信号序列如下：STO R1, (R2)(PC)→ARPC O, G, AR i(M) → DR R/W=R(DR) → IR DR O , G, IR i(R2) → AR R2O , G, AR i(R1) → DR R1O , G, DR i(DR) → M R/W=W~3．参见图 5.15 的数据通路，画出取数指令“LAD (R3)，R0”的指令周期流程图，其含义是将 (R3)为地址主存单元的内容取至寄存器 R2 中，标出各微操作控制信号序列。

解：LAD R3, (R0) 的指令流程图及为操作信号序列如下：LAD (R3), R0(PC)→ AR PC O, G, AR i(M) → DR R/W=R(DR) → IR DR O , G, IR i(R3) → AR R3O , G, AR i(M) → DR R/W=R(DR) → R0DR O , G, R0i~4．假设主脉冲源频率为 10MHz，要求产生 5 个等间隔的节拍脉冲，试画出时序产生器的逻辑图。

解：5．如果在一个 CPU 周期中要产生 3 个节拍脉冲；T l＝200ns，T2=400ns，T3=200ns，试画出时序产生器逻辑图。

解：取节拍脉冲 T l、 T2、T3的宽度为时钟周期或者是时钟周期的倍数即可。

所以取时钟源提供的时钟周期为 200ns，即，其频率为 5MHz. ；由于要输出 3 个节拍脉冲信号，而 T3的宽度为 2 个时钟周期，也就是一个节拍电位的时间是 4 个时钟周期，所以除了 C4外，还需要 3 个触发器—— C l、C2、C3；并令T1C 1C2；T1C 2C3；T3C1 C 3，由此可画出逻辑电路图如下：6．假设某机器有 80 条指令，平均每条指令由 4 条微指令组成，其中有一条取指微指令是所有指令公用的。

第五章指令系统5.1 指令系统概述及指令格式随堂测验1、下列关于指令（机器指令）的描述中，正确的是（）（多选）A、是计算机系统中硬件与软件之间的接口B、是程序员操作计算机硬件的接口C、是冯诺依曼结构计算机实现“程序控制”原理的载体D、是指挥计算机指令特定操作的命令2、下列关于指令的描述中，正确的是（）（多选）A、指令的操作码定义了指令的功能B、指令的地址码字段是不可缺少的C、单地址指令只能处理一个数据D、指令的地址码字段可以表示一个地址，也可以表示一个数据3、下列关于指令格式的描述中，正确的是（）（多选）A、对采用定长操作码的计算机而言，若需要支持65条指令，则其操作码字段最少需要7位B、若指令中每个地址字段位均为4位，则对RR型指令而言，可以使用16个寄存器C、指令字长确定的情况下，指令的地址字段越多，则其位数就越少D、计算机硬件是影响指令格式设计的因素之一5.2 寻址方式及指令寻址随堂测验1、直接寻址的无条件转移指令执行的效果是将将指令地址送入（）（单选）A、程序计数器PCB、地址寄存器MARC、数据缓冲寄存器MDRD、偏移地址累加器2、下列关于寻址方式的描述中，正确的是（）（多选）A、包括指令寻址方式和数据的寻址方式B、形成指令和数据所在虚拟存储器地址的方法C、形成指令和数据所在主存地址的方法D、形成指令和数据在Cache地址的方法3、下列关于指令寻址方式的描述中，正确的是（）（多选）A、指令的有效地址通过指令中形式地址字段给出B、程序中有条件和无条件转移采用的就是跳跃寻址C、指令的不同寻址方式需要通过寻址方式特征位来标识D、顺序结构中CPU依次访问不同指令采用的就是顺序寻址4、某计算机字长64位，采用单字长指令，下列描述中，正确的是（）（多选）A、指令字长为64位B、指令字长为16位C、顺序寻址时，PC <- (PC) + 1D、顺序寻址时，PC <- (PC) + 85.3 操作数寻址方式随堂测验1、在数据寻址方式中,获取操作数最快的寻址方式是( ) ( 单选)A、寄存器寻址B、立即数寻址C、直接寻址D、间接寻址2、若指令的形式地址中给出的是操作数的有效地址, 该指令采用的寻址方式是( ) ( 单选)A、直接寻址B、立即数寻址C、寄存器寻址D、变址寻址3、假定计算机字长64位,采用单字长指令, 某指令采用间接寻址,则取操作数至少需要访问主存的次数为( ) (单选)A、1B、2C、3D、44、相对寻址方式中,指令所提供的相对地址是( ) (单选)A、本条指令在内存中的首地址为基准位置的偏移量B、本条指令的下条指令在内存中的首地址为基准位置的偏移量C、本条指令的上条指令在内存中的首地址为基准位置的偏移量D、本指令操作数的直接有效地址5、下列关于操作数的寻址方式的描述中，正确的是（）（多选）A、直接寻址方式下，地址字段的位数影响数据的寻址范围B、间接寻址方式下，地址字段的位数影响数据的寻址范围C、立即数寻址方式下，地址字段的位数影响立即数的大小D、寄存器寻址方式下，地址字段的位数影响立即数的大小5.4 指令格式设计随堂测验1、采用将操作码字段扩展到没有使用的地址码字段的指令格式设计方案的主要目的是（）（单选）A、减少指令长度B、充分利用地址字段，提高指令效率C、保持指令长度不变，增加指令数量。
