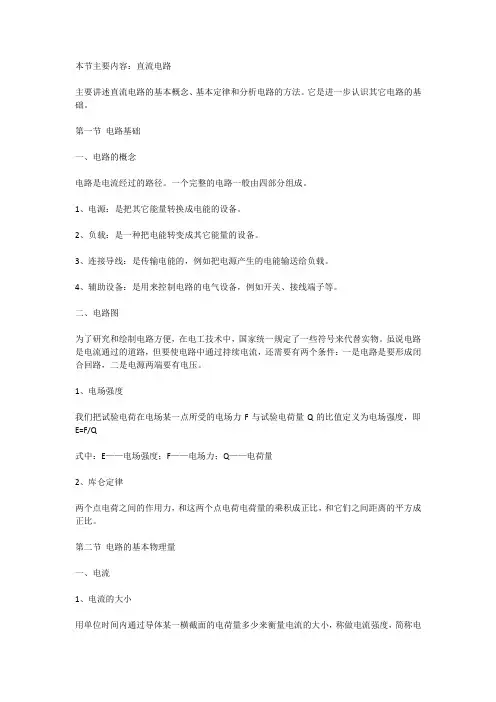

本节主要内容：直流电路主要讲述直流电路的基本概念、基本定律和分析电路的方法。
它是进一步认识其它电路的基础。
第一节电路基础一、电路的概念电路是电流经过的路径。
一个完整的电路一般由四部分组成。
1、电源：是把其它能量转换成电能的设备。
2、负载：是一种把电能转变成其它能量的设备。
3、连接导线：是传输电能的，例如把电源产生的电能输送给负载。
4、辅助设备：是用来控制电路的电气设备，例如开关、接线端子等。
二、电路图为了研究和绘制电路方便，在电工技术中，国家统一规定了一些符号来代替实物。
虽说电路是电流通过的道路，但要使电路中通过持续电流，还需要有两个条件：一是电路是要形成闭合回路，二是电源两端要有电压。
1、电场强度我们把试验电荷在电场某一点所受的电场力F与试验电荷量Q的比值定义为电场强度，即E=F/Q式中：E——电场强度；F——电场力；Q——电荷量2、库仑定律两个点电荷之间的作用力，和这两个点电荷电荷量的乘积成正比，和它们之间距离的平方成正比。
第二节电路的基本物理量一、电流1、电流的大小用单位时间内通过导体某一横截面的电荷量多少来衡量电流的大小，称做电流强度，简称电流，用I表示，即I=Q/t式中I——电流，A；Q——电量，C；t——时间，S2、电流的方向由于历史上的原因，在习惯上将正电荷运动的方向作为电流的方向。
3、电流密度同一电流通过不同的截面，其电流密度不同。
单位截面内通过的电流称做电流密度。
在直流电路中电流均匀地分布在导体的横截面上，电流密度可用下式表示：δ=I/S式中δ——电流密度，A/mm2；I——电流，A；S——导体截面，mm2二、电压和电位1、电压电场力移动单位正电荷Q由A点至B点所作的功，定义为A、B两点间的电压（电位差）2、电位在电场中，我们指定点“0“做参考点，而把电场中任意点A与参考点之间的电压UA0称为该点的电位，用表示。
三、电阻与电导、电阻与温度的关系1、电阻电子运动受到的阻力称为电阻，用Rr表示，单位是欧姆（Ω），简称欧。
本节主要内容：直流电路主要讲述直流电路的基本概念、基本定律和分析电路的方法。
它是进一步认识其它电路的基础。
第一节电路基础一、电路的概念电路是电流经过的路径。
一个完整的电路一般由四部分组成。
1、电源：是把其它能量转换成电能的设备。
2、负载：是一种把电能转变成其它能量的设备。
3、连接导线：是传输电能的，例如把电源产生的电能输送给负载。
4、辅助设备：是用来控制电路的电气设备，例如开关、接线端子等。
二、电路图为了研究和绘制电路方便，在电工技术中，国家统一规定了一些符号来代替实物。
虽说电路是电流通过的道路，但要使电路中通过持续电流，还需要有两个条件：一是电路是要形成闭合回路，二是电源两端要有电压。
1、电场强度我们把试验电荷在电场某一点所受的电场力F与试验电荷量Q的比值定义为电场强度，即E=F/Q式中：E——电场强度；F——电场力；Q——电荷量2、库仑定律两个点电荷之间的作用力，和这两个点电荷电荷量的乘积成正比，和它们之间距离的平方成正比。
第二节电路的基本物理量一、电流1、电流的大小用单位时间内通过导体某一横截面的电荷量多少来衡量电流的大小，称做电流强度，简称电流，用I表示，即I=Q/t式中I——电流，A；Q——电量，C；t——时间，S2、电流的方向由于历史上的原因，在习惯上将正电荷运动的方向作为电流的方向。
3、电流密度同一电流通过不同的截面，其电流密度不同。
单位截面内通过的电流称做电流密度。
在直流电路中电流均匀地分布在导体的横截面上，电流密度可用下式表示：δ=I/S式中δ——电流密度，A/mm2；I——电流，A；S——导体截面，mm2二、电压和电位1、电压电场力移动单位正电荷Q由A点至B点所作的功，定义为A、B两点间的电压（电位差）2、电位在电场中，我们指定点“0“做参考点，而把电场中任意点A与参考点之间的电压UA0称为该点的电位，用表示。
三、电阻与电导、电阻与温度的关系1、电阻电子运动受到的阻力称为电阻，用Rr表示，单位是欧姆（Ω），简称欧。
金属导体的电阻不但与其几何尺寸有关，而且和导体的材料有关，可用下式表示：R=ρ（L/S）式中L——导体长度，m；S——导体截面，mm2；ρ——电阻系数，Ω1></a>. mm2/m2、线性电阻与非线性电阻各种导体的电阻，根据它们的阻值与电压、电流有无关系，可分为两大类。
一类是电阻数值与电压或电流的大小、方向等无关而保持恒定数值的，这类电阻叫做线性电阻，另一类导体的电阻数值与电压或电流的大小、方向有关系，即电阻不是保持恒量的，叫做非线性电阻。
3、电阻与温度的关系导体的电阻值与导体自身的因素（长度、截面积和材料）有关，还与温度有关。
各种导电材料的电阻随温度变化的情况有所不同，为了便于比较，我们取电阻值为1Ω的导电材料，当其温度变化1℃后，再测量电阻变化的数值，并把这个数值叫做电阻温度系数，用α表示。
第三节导体、绝缘体和半导体各种材料的导电性能是有很大差别的，按其导电能力，可分为导体、绝缘体和半导体三类。
一、导体：导电能力强的材料称为导体。
二、绝缘体这类材料的导电性能很差，电阻系数很大，约为1042~1024Ω. mm2/m。
三、半导体导电能力介于导体与绝缘体之间的材料称为半导体。
常见的半导体材料有硅、硒等。
第四节欧姆定律一、一段电阻电路的欧姆定律我们通过试验可以知道，如果加在电阻R两端的电压U发生变化，电路中的电流I也随着变化，而且这种变化是成正比例的，即电压和电流的比值是一个常数。
这个比例常数就是电路的电阻，其表达式如下：U/I=R二、全电路的欧姆定律在一个闭合电路中，电流与电源的电动势成正比，与电路中的内电阻和外电阻之和成反比，这个规律称全电阻欧姆定律。
第五节简单电路的计算方法一、电阻的串联串联电路具有以下特点：1、通过各电阻中的电流都相等。
2、各电阻上电压降的和等于总电压。
3、各电阻上的电压与各自的电阻成正比。
4、电路的等效电阻（或称总电阻）等于各个电阻之和。
R=R1+R2+R3+…二、电阻的并联并联电路具有以下特点：1、各并联支路的端电压相等（忽略导线上的电压损失）。
2、总电流为各支路电流的和。
3、各支路电流的大小与其电阻成反比，I1/12=R1/R2。
4、电路等效电阻的倒数，等于各支路电阻的倒数和，即1/R=1/R1+1/R2+1/R3+…本节主要内容：电流的磁场、磁路及电磁感应1、磁铁：带有磁性的物体，且能吸引铁、钴等金属物质的物体称磁铁。
2、磁场：磁铁周围产生磁性的范围叫磁场。
磁铁的两端磁性最强处为两个极，南极用字母“S”表示，北极用字母“N”表示。
3、磁路：在磁场中磁力作用有通路叫磁路。
4、磁通密度：反映磁场强弱有物理量叫磁通密度（磁感应强度）5、左手定则：通电导体在磁场中将受到电磁力的作用，受力方向可用左手定则来判断，即伸开左手于磁场内，让磁力线直穿过手心，四指伸直向电流方向，则与四指垂直的拇指的指向便是导体所受电磁力的方向。
应用左手定则可以判断通电导体在磁场中的运动方向，它和电动机原理相同，所以左手定则也称电动机左手定则。
6、右手定则：导体在磁场中做切割线运动时，会产生感应电动势。
感应电动势的方向可用右和定则来判断，即伸右手于磁场内，使手心正对磁场的方向，拇指代表导体运动方向，则伸直的四指（与拇指垂直）就表示感应电动势的方向。
7、什么是自感电动势？它的大小与哪些因素有关？自感电动势：当线圈中通过电流时，线圈周围一定会主生磁场，若线圈中电流发生变化时，由这个变化的电流所产生的磁通也将随着变化，这个变化的磁通将在线圈中产生感应电动势。
由于这个感应电动势是由线圈本身的电流变化而产生的，所以叫自感电动势。
自感电动势大小是由下列因素决定的：与电流变化的快慢有关。
电流变化快慢通常用电流变化率表明。
所谓电流变化率是指在很短时间内电流变化的数值与这段时间的比值。
与线圈本身的结构（如几何形状、匝数）有关。
与线圈周围介质有关。
8、什么是互感现象？将二个线圈L1和L2放在一起，当线圈L1的电流产生变化时，就会使线圈L2中产生感应电动势，变种现象叫互感现象。
9、什么是互感电动势？两个互相靠损害的线圈，当一个线圈接通电源时，由于本线圈电流的变化将引起磁通变化，这个变化的磁通除穿过本身线圈外，还有一部分穿过与它靠近的另一个线圈，因此在另一线圈中也产生感应电动势，这种现象称互感，由互感产生的电动势称互感电动势。
10、什么是交流电？交流是指电路中的电流、电压及电动势的大小和方向都随着时间按正弦函数规律变化，这种随时间做周期性变化的电流称交变电流，简称交流。
11、什么是交流电的周期、频率和角频率？交流电在变化过程中，时值经过一次循环又变化到原来的瞬时值所需的时间，即交流电变化一个循环所需的时间，称交流电的周期。
周期用符号T表示，单位为秒。
交流电每秒钟周期性变化的次数叫频率，用字母f表示，单位是赫兹（HZ）。
周期与频率之间的关系为：T=1/f或f=1/T即频率与周期为倒数关系。
交流电每秒钟所变化的电气角度叫角频率，用字母ω表示，交流电变化一周，其电角变化为2π弧度，所以角频与频率周期的关系为：ω=2π/T=2f12、什么是交流电的最大值、有效值和平均值？交流电在一个周期中所出现的最大瞬时值，称交流最大值。
交流电通过电阻性负载时，如果所产生的热量与直流电在相同时间内通过同一负载所产生的热量相等时，这一直流电的大小就是交流电的有效值。
所谓交流电的平均值，是指交流电在半个周期内，在同一方向通过导体横截面的电量与半个周期时间的比值。
本节主要内容：电子技术基础知识一、半导体有哪些主要特性？半导体有三个主要特性：1、光敏特性；2、热敏特性；3、掺杂特性。
二、什么叫P型半导体和N型半导体？在半导体中掺入微量的硼、镓等元素后，半导体中就会产生许多缺少电子的空穴，靠空穴导电的半导体叫空穴半导体，简称P型半导体。
如果在半导体中掺入微量的锑、磷、砷等元素，在半导体中就会产生许多带负电的电子，靠电子导电的半导体叫电子型半导体，简称N型半导体。
三、什么是半导体的PN结？把一块半导体，一半做成P型，另一半做成N型。
当把N型和P型半导体有机结合在一起，在它们的交界面处P区的空穴向N区扩散，N区的自由电子向P区扩散，这样在交界面处就形成了空间电荷区（又叫内部电场），一般把它叫PN结。
四、为什么PN结具有单向导电性？将PN结串联在电路中，使电源的正极接半导体的P型部分，电源的负极接半导体N型部分，这样的接法称正向连接。
当正向连接时，处加电源所产生的处电场与内电场相反，处电场削弱了内电场，结果使PN结的阻挡层变窄。
于是多数载流子在外电场E的作用下顺利地通过了阻挡层，在电路中形成了电流，这个电流称正向电流。
如果将电源反接，即负极接P型部分，外加电源所产生的旬电场与内电场方向一致，在外电场的作用直使内电场加强，因此阻挡层变宽，致使扩散运动无法进行。
于是绝大多数载流子受到阻挡层阻止，无法通过阻挡层，所以电路中几乎没有电流。
但P型半导体中少数载流子和N型半导体中的少数载流子（空穴）将在外电场E的作用下产生漂移而通过PN结，在电路中形成极微弱的电流，这个电流称反向电流，因数值很小，在一般情况下可忽略不计，这便是PN结的单向导电性原理。
五、什么是半导体二极管的伏安特性？二极管的两端电压与电流的关系称作二极的伏安特性。
六、晶体二极管有哪些类型？按结构可分为点接触型和面接触二极管；按材料可分为锗二极管和硅二极管；按功率可分为大功率二极管和小功率二极管。
二极管按用途可分为：1、普通二极管：如2AP或2CP系列，它主要用于高频检波、限幅和小电流整流等电路中。
2、整流二极管：如2CZ系列，它主要用于各种整流线路中。
3、开关一极管：如2AK或2CK系列，它主要用于电子计算机、脉冲和开关电路中。
4、稳压二极管：如2CW或2DW系列，它主要用于各种稳压、交流滤波和电压削波电路中。
另外，还有变容、隧道、发光等二极管。
七、二极管的主要参数哪些？二极管的主要参数有：1、最大整流电流：是指二极管长期运行时，允许通过的正向平均电流值。
如果正向平均电流超过最大整流电流，管子将因过热而损坏。
2、最大反向电流：是指二极管在施加最大反向工作电压时的反向电流。
最大反向电流愈小愈好，反向电流过大，说明管子的单向导电性能不好。
3、最高反向工作电压：是指二极管所允许施加的最大反向峰值电压。
它一般为反向击穿电压的1/2或2/3。
4、最高工作频率：是指二极管能够正常使用时的工作频率。
二极管工作频率的高低，决定二极管结电容的大小，结电容小，工作频率就高。
八、怎样判别晶体二极管的极性？通常根据晶体管管壳上标志的二极管符号来判别。
如标志示清或无标志，可根据二极管正向电阻小、反向电阻大的特点，利用万用表来判别极性。
