各种管材英制及国标公称直径与外径对照表

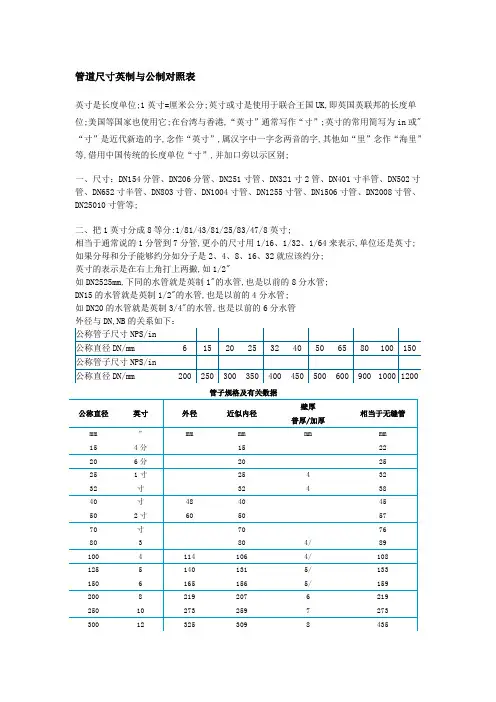

管道尺寸英制与公制对照表英寸是长度单位;1英寸=厘米公分;英寸或寸是使用于联合王国UK,即英国英联邦的长度单位;美国等国家也使用它;在台湾与香港,“英寸”通常写作“寸”;英寸的常用简写为in或"“寸”是近代新造的字,念作“英寸”,属汉字中一字念两音的字,其他如“里”念作“海里”等,借用中国传统的长度单位“寸”,并加口旁以示区别;一、尺寸：DN154分管、DN206分管、DN251寸管、DN321寸2管、DN401寸半管、DN502寸管、DN652寸半管、DN803寸管、DN1004寸管、DN1255寸管、DN1506寸管、DN2008寸管、DN25010寸管等;二、把1英寸分成8等分:1/81/43/81/25/83/47/8英寸;相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示,单位还是英寸;如果分母和分子能够约分如分子是2、4、8、16、32就应该约分;英寸的表示是在右上角打上两撇,如1/2"如DN2525mm,下同的水管就是英制1"的水管,也是以前的8分水管;DN15的水管就是英制1/2"的水管,也是以前的4分水管;如DN20的水管就是英制3/4"的水管,也是以前的6分水管外径与DN,NB的关系如下：公称管子尺寸NPS/in公称直径DN/mm 6 15 20 25 32 40 50 65 80 100 150 公称管子尺寸NPS/in公称直径DN/mm 200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm 15 4分15 22 20 6分20 25 25 1寸25 4 32 32 寸32 4 38 40 寸48 40 45 50 2寸60 50 57 70 寸70 76 80 3 80 4/ 89 100 4 114 106 4/ 108 125 5 140 131 5/ 133 150 6 165 156 5/ 159 200 8 219 207 6 219 250 10 273 259 7 273 300 12 325 309 8 435350 14 377 9 485400 16 426 9 535450 18 478 9 590500 20 529 9 640600 24 630 10 755700 28 720 10 860800 32 820 975管道尺国际寸对照表INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A 1/2" 20" 26" 30 30 32" 38 35 38" 45 48" 55 60" 70 76" 85 89"100A 4" 110 114" 140 140" 160 165" 216" 267" 318" 378 400A 16" 429 450A 18" 480 500A 20" 532 550A 22"600A 24" 635 650A 26"700A 28"。

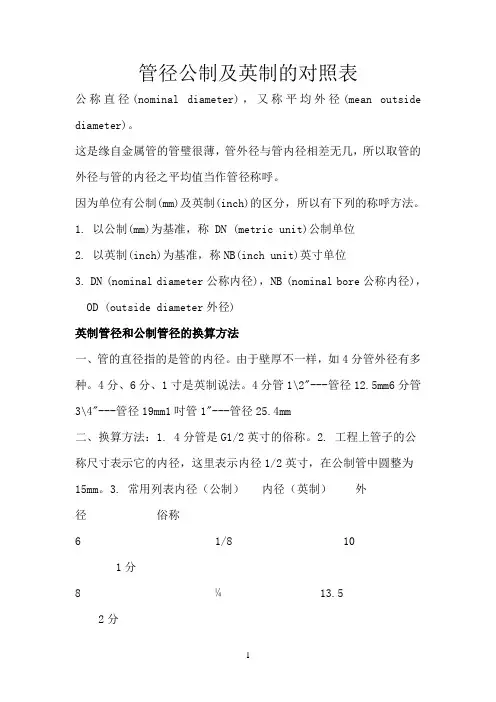

管径公制及英制的对照表
公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称 DN (metric unit)公制单位
2. 以英制(inch)为基准，称NB(inch unit)英寸单位
3. DN (nominal diameter公称内径)，NB (nominal bore公称内径)，OD (outside diameter外径)
英制管径和公制管径的换算方法
一、管的直径指的是管的内径。

由于壁厚不一样，如4分管外径有多种。

4分、6分、1寸是英制说法。

4分管1\2"---管径12.5mm6分管3\4"---管径19mm1吋管1"---管
径25.4mm
二、换算方法：
1. 4分管是G1/2英寸的俗称。

2.
工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15 mm。

三、水管的4分、6分、1寸等指的是内径，大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。

管径公制及英制对照表
1英寸=8英分=25.4mm，4分=12.7mm=半寸，6分=19.05mm=3/4寸。

精品文档word文档可以编辑！谢谢下载！。

管径公制及英制的对照表公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称 DN (metric unit)公制单位2. 以英制(inch)为基准，称NB(inch unit)英寸单位3. DN (nominal diameter公称内径)，NB (nominal bore公称内径)，OD (outside diameter外径)英制管径和公制管径的换算方法一、管的直径指的是管的内径。

由于壁厚不一样，如4分管外径有多种。

4分、6分、1寸是英制说法。

4分管1\2"---管径12.5mm6分管3\4"---管径19mm1吋管1"---管径25.4mm二、换算方法：1. 4分管是G1/2英寸的俗称。

2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。

3. 常用列表内径（公制）内径（英制）外径俗称6 1/8 101分8 ¼ 13.52分10 3/8 173分15 1/2 21.34分20 3/4 26.86分25 1 33.51吋三、水管的4分、6分、1寸等指的是内径，大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。

附：长度单位换算：1千米（公里）=2市里0.6241英里=0.540海里1米=3市尺=3.281英尺1海里=1.852千米（公里）=3.704市里=1.150英里1市尺=0.333米=1.094英尺1英里=1.609千米（公里）=3.219市里1英尺=12英寸=0.914市尺面积单位换算：1平方千米（平方公里）=100公顷=4平方市里.=0.386平方海里1公亩=100平方米=0.15市亩1公顷=10000平方米=100公亩=15市亩质量（重量）单位换算：一千克（公斤）=2市斤=2.205英磅1市斤=0.5千克（公斤）=1.102英镑1英磅=16盎司=0.454千克（公斤）=0.907市斤容积（容量）单位换算：1升（公制）=1公斤=1六升=1市升=0.220加仑（英制）1毫升=1西西=0.001升（公制）1加仑（英制）=4.546升=5.546市升管径公制及英制对照表规范不同，外径会有些许差异，请注意。

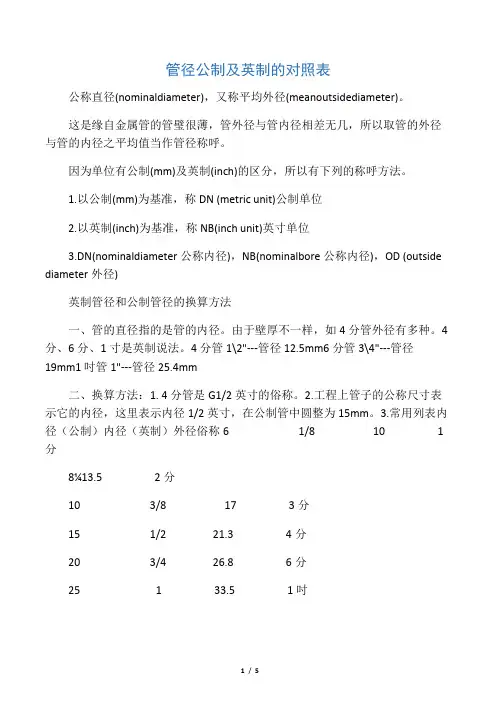

管径公制及英制的对照表公称直径(nominaldiameter)，又称平均外径(meanoutsidediameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1.以公制(mm)为基准，称DN (metric unit)公制单位2.以英制(inch)为基准，称NB(inch unit)英寸单位3.DN(nominaldiameter公称内径)，NB(nominalbore公称内径)，OD (outside diameter外径)英制管径和公制管径的换算方法一、管的直径指的是管的内径。

由于壁厚不一样，如4分管外径有多种。

4分、6分、1寸是英制说法。

4分管1\2"---管径12.5mm6分管3\4"---管径19mm1吋管1"---管径25.4mm二、换算方法：1. 4分管是G1/2英寸的俗称。

2.工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。

3.常用列表内径（公制）内径（英制）外径俗称6 1/8 10 1分8¼13.5 2分10 3/8 17 3分15 1/2 21.3 4分20 3/4 26.8 6分25 1 33.5 1吋三、水管的4分、6分、1寸等指的是内径，大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。

附：长度单位换算：1千米（公里）=2市里0.6241英里=0.540海里1米=3市尺=3.281英尺1海里=1.852千米（公里）=3.704市里=1.150英里1市尺=0.333米=1.094英尺1英里=1.609千米（公里）=3.219市里1英尺=12英寸=0.914市尺面积单位换算：1平方千米（平方公里）=100公顷=4平方市里.=0.386平方海里1公亩=100平方米=0.15市亩1公顷=10000平方米=100公亩=15市亩质量（重量）单位换算：一千克（公斤）=2市斤=2.205英磅1市斤=0.5千克（公斤）=1.102英镑1英磅=16盎司=0.454千克（公斤）=0.907市斤容积（容量）单位换算：1升（公制）=1公斤=1六升=1市升=0.220加仑（英制）1毫升=1西西=0.001升（公制）1加仑（英制）=4.546升=5.546市升管径公制及英制对照表DN(mm)公称内径DN6DN8DN10DN15DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN 200NB(inch)公称内径1/81/43/81/23/411 1/41 1/222 1/234568OD(mm)外径1013.51721.326.733.442.248.360.373.088.9114.3139.8168.3219.1对应欧标内螺纹RP1/2RP3/4RP1RP1 1/4RP1 1/2RP2RP2 1/2RP3RP4RP5RP6RP8俗称1分管2分管3分管4分管6分管1寸管1寸21寸半2寸2寸半3寸4寸5寸6寸8寸规范不同，外径会有些许差异，请注意。

管径公制及英制的对照表LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】管径公制及英制的对照表公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称 DN (metric unit)公制单位2. 以英制(inch)为基准，称NB(inch unit)英寸单位3. DN (nominal diameter公称内径)，NB (nominal bore公称内径)，OD(outside diameter外径)英制管径和公制管径的换算方法一、管的直径指的是管的内径。

由于壁厚不一样，如4分管外径有多种。

4分、6分、1寸是英制说法。

4分管1\2"---管径分管3\4"---管径19mm1寸管1"---管径二、换算方法：1. 4分管是G1/2英寸的俗称。

2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。

三、水管的4分、6分、1寸等指的是内径，大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。

管径公制及英制对照表1英寸=8英分=，4分==半寸，6分==3/4寸。

管径公制及英制的对照表公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称 DN (metric unit)公制单位2. 以英制(inch)为基准，称NB(inch unit)英寸单位3. DN (nominal diameter公称内径)，NB (nominal bore公称内径)，OD (outside diameter外径)英制管径和公制管径的换算方法一、管的直径指的是管的内径。

由于壁厚不一样，如4分管外径有多种。

4分、6分、1寸是英制说法。

4分管1\2"---管径12.5mm6分管3\4"---管径19mm1吋管1"---管径25.4mm二、换算方法：1. 4分管是G1/2英寸的俗称。

2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。

3. 常用列表内径（公制）内径（英制）外径俗称6 1/8 101分8 ¼ 13.52分10 3/8 173分15 1/2 21.34分20 3/4 26.86分25 1 33.51吋三、水管的4分、6分、1寸等指的是内径，大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。

附：长度单位换算：1千米（公里）=2市里0.6241英里=0.540海里1米=3市尺=3.281英尺1海里=1.852千米（公里）=3.704市里=1.150英里1市尺=0.333米=1.094英尺1英里=1.609千米（公里）=3.219市里1英尺=12英寸=0.914市尺面积单位换算：1平方千米（平方公里）=100公顷=4平方市里.=0.386平方海里1公亩=100平方米=0.15市亩1公顷=10000平方米=100公亩=15市亩质量（重量）单位换算：一千克（公斤）=2市斤=2.205英磅1市斤=0.5千克（公斤）=1.102英镑1英磅=16盎司=0.454千克（公斤）=0.907市斤容积（容量）单位换算：1升（公制）=1公斤=1六升=1市升=0.220加仑（英制）1毫升=1西西=0.001升（公制）1加仑（英制）=4.546升=5.546市升管径公制及英制对照表规范不同，外径会有些许差异，请注意。

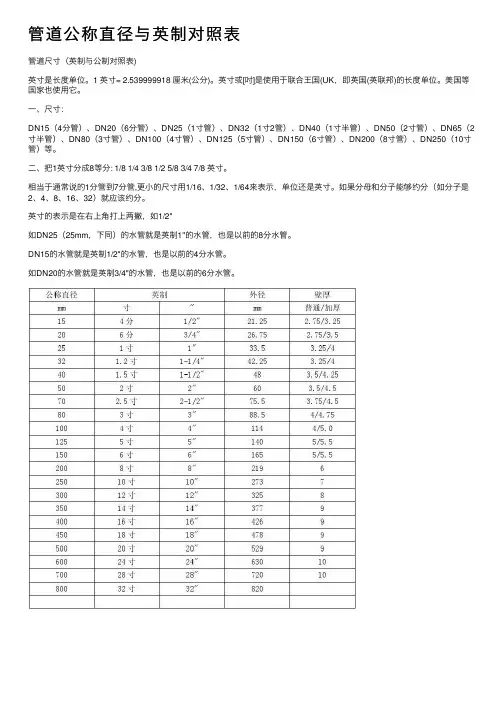

管道公称直径与英制对照表
管道尺⼨（英制与公制对照表)
英⼨是长度单位。

1 英⼨= 2.539999918 厘⽶(公分)。

英⼨或[吋]是使⽤于联合王国(UK，即英国(英联邦)的长度单位。

美国等国家也使⽤它。

⼀、尺⼨：
DN15（4分管）、DN20（6分管）、DN25（1⼨管）、DN32（1⼨2管）、DN40（1⼨半管）、DN50（2⼨管）、DN65（2⼨半管）、DN80（3⼨管）、DN100（4⼨管）、DN125（5⼨管）、DN150（6⼨管）、DN200（8⼨管）、DN250（10⼨管）等。

⼆、把1英⼨分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英⼨。

相当于通常说的1分管到7分管,更⼩的尺⼨⽤1/16、1/32、1/64来表⽰，单位还是英⼨。

如果分母和分⼦能够约分（如分⼦是2、4、8、16、32）就应该约分。

英⼨的表⽰是在右上⾓打上两撇，如1/2"
如DN25（25mm，下同）的⽔管就是英制1"的⽔管，也是以前的8分⽔管。

DN15的⽔管就是英制1/2"的⽔管，也是以前的4分⽔管。

如DN20的⽔管就是英制3/4"的⽔管，也是以前的6分⽔管。

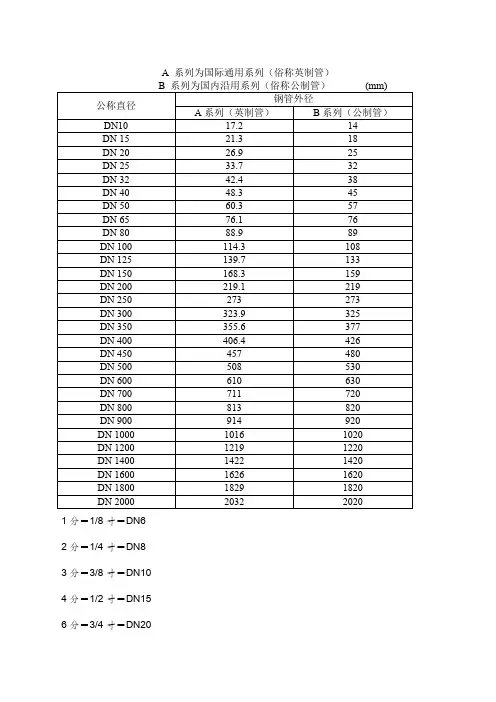

公称直径DN10 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300 DN 350 DN 400 DN 450 DN 500 DN 600 DN 700 DN 800 DN 900 DN 1000 DN 1200 DN 1400 DN 1600 DN 1800 DN 20001 分＝1/8 寸＝DN6A 系列为国际通用系列（俗称英制管） B 系列为国内沿用系列（俗称公制管）钢管外径(mm)A 系列（英制管）B 系列（公制管）17.21421.31826.92533.73242.43848.34560.35776.17688.989114.3108139.7133168.3159219.1219273273323.9325355.6377406.44264574805085306106307117208138209149201016102012191220142214201626162018291820203220202 分＝1/4 寸＝DN83 分＝3/8 寸＝DN104 分＝1/2 寸＝DN156 分＝3/4 寸＝DN208 分＝1 寸 ＝DN251 英寸=25.4 毫米4 分管,是以英制尺寸来表示的，也就是 4 英分管。

英制尺寸的表示方法为：1 英尺（1’）=12 英寸(12’’)；1 英寸=8 英分。

英分用 1/8’’，1/4’’，3/8’’，1/2’’，5/8’’，3/4’’，7/8’’表示。

1 英分=125 英丝1 英寸=1000 英丝（三） 英制尺寸换成“米制”尺寸 1 英寸=25.4 毫米,即是”米制”尺寸。

如：5/8’’×25.4=15.875 毫米5/16’’×25.4=7.938 毫米4 分管也是 1/2’’×25.4=12.7mm6 分管 3\4"---管道公称直径近似 19mm1 寸管 1"---管道公称直径近似 25.4mm（注：寸用”表示，常用的 Rc1/2 即是 1/2 寸）公称直径NPS（ Nominal Pipe Size） （in）（相当于 DN 无单 位）（注：相当于英寸）DN (单位：mm) （注：1 英寸=25.4mm）对应（DN A 系列 英制） 钢管外径(单位：mm)1/21521.33/42026.912533.71 1/43242.41 1/24048.325060.32 1/26576.138088.94100114.35125139.76150168.38200219.110250273.012300323.914350355.616400406.4184504572050050822550559246006102665066028700711307507603280081334850864369009143895096540100010164210501067441100111846115011684812001219501250127052130013215413501372561400142258145014736015001524公制 - 英制 Metric to Imperial Units?1 centimetre(cm)厘米 ?1 metre(m)米 ?1 metre(m)米 ?1 kilometre(km)公里 ?1 kilometre(km)公里?1 gram(g)克 ?1 kilogram(kg)千克 ?1 kilogram(kg)千克 ?1 tonne(t)吨长度(length) = 0.394 inch(in)英寸 = 3.28 foot(ft)英尺 = 1.09 yard(yd)码 = 4.97 furlong(fur)浪 = 0.621 mile 英里重量（Mass） = 0.03527 ounce(oz)盎司 = 2.20 pound(Ib)磅 = 0.157 stone 石 = 0.984 ton 吨英制 - 公 制面积（Area） ?1 square centimeter(cm2)平方厘米 = 0.155 square inch (in2)平方英寸?1 square centimeter(cm2)平方厘米 = 10.8 square foot (ft2)平方英尺?1 square centimeter(cm2)平方厘米 = 1.20 square yard (yd2)平方码?1 hectare(ha)公顷= 2.47 acre (ac)平方英尺=英亩?1 square kilometer(km2)平方公里= 0.386 square mile 平方英里体积（Volume）?1 cubic centimeter (cm3)立方厘米 = 0.0610 cubic inch(in3)立方英寸?1 cubic centimeter (cm3)立方厘米 = 35.3 cubic foot(ft3)立方英尺?1 cubic centimeter (cm3)立方厘米 = 0.765 cubic yard(yd3)立方码?1 cubic centimeter (cm3)立方厘米 = 27.5 bushel(bus)蒲式耳容积(液体)Volume(fluids)?1 milliliter (ml)毫升= 0.0352 fluid ounce(fl oz)液体盎司?1 milliliter(ml)毫升= 1.76 pint(pt)品脱?1 litre(l)升= 220 gallon(gal)加仑 力(Force)?1 磅力 Newton(N)牛顿= 0.2251 pound-force(1bf)?1 ton-force(tonf)吨力= 9.96 kilomiewton (kN)千牛顿?英制 - 公制 Imperial to Metric Units公制 - 英制长度(length)?1 inch(in)英寸= 25.4 millimetre(mm)毫米?1 foot(ft)英尺= 30.5 centimetre(cm)厘米?1 yard(yd)码= 0.914 metre(m)米?1 furlong(fur)浪= 201 metre(m)米?1 mile 英里= 1.61 kilometre(km)公里重量（Mass）?1 ounce(oz)盎司= 28.3 gram(g)克?1 pound(Ib)磅= 454 gram(g)克?1 stone 石= 6.35 kilogram(kg)千克?1 ton 吨= 1.02 tonne(t)吨面积（Area）?1 square inch (in2)平方英寸= 6.45 square centimeter(cm2)平方厘米?1 square foot (ft2)平方英尺= 929 square centimeter(cm2)平方厘米?1 square yard (yd2)平方码= 0.836 square meter (m2)平方米?1 acre (ac)平方英尺=英亩= 0.405 hectare(ha)公顷?1 square mile 平方英里= 2.59 square kilometer(km2)平方公里体积（Volume）?1 cubic inch(in3)立方英寸= 16.4 cubic centimeter (cm3)立方厘米?1 cubic foot(ft3)立方英尺= 0.0283 cubic metre(m3)立方米?1 cubic yard(yd3)立方码= 0.765 (m3)立方米?1 bushel(bus)蒲式耳= 0.34 (m3)立方米容积(液体)Volume(fluids)?1 fluid ounce(fl oz)液体盎司 = 28.4 milliliter (m1)毫升?1 pint(pt)品脱= 568 milliliter (m1)毫升?1 gallon(gal)加仑= 4.55 litre(l)升力(Force)?1 pound-force(1bf)磅力= 4.45 Newton(N)牛顿1 kilomiewton (kN)千牛顿= 0.100 ton-force(tonf)吨力。

管径公制及英制的对照表公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称 DN (metric unit)公制单位2. 以英制(inch)为基准，称NB(inch unit)英寸单位3. DN (nominal diameter公称内径)，NB (nominal bore公称内径)，OD (outside diameter外径)英制管径和公制管径的换算方法一、管的直径指的是管的内径。

由于壁厚不一样，如4分管外径有多种。

4分、6分、1寸是英制说法。

4分管1\2"---管径12.5mm6分管3\4"---管径19mm1吋管1"---管径25.4mm二、换算方法：1. 4分管是G1/2英寸的俗称。

2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。

3. 常用列表内径（公制）内径（英制）外径俗称6 1/8 101分8 ¼ 13.52分10 3/8 173分15 1/2 21.34分20 3/4 26.86分25 1 33.51吋三、水管的4分、6分、1寸等指的是内径，大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。

附：长度单位换算：1千米（公里）=2市里0.6241英里=0.540海里1米=3市尺=3.281英尺1海里=1.852千米（公里）=3.704市里=1.150英里1市尺=0.333米=1.094英尺1英里=1.609千米（公里）=3.219市里1英尺=12英寸=0.914市尺面积单位换算：1平方千米（平方公里）=100公顷=4平方市里.=0.386平方海里1公亩=100平方米=0.15市亩1公顷=10000平方米=100公亩=15市亩质量（重量）单位换算：一千克（公斤）=2市斤=2.205英磅1市斤=0.5千克（公斤）=1.102英镑1英磅=16盎司=0.454千克（公斤）=0.907市斤容积（容量）单位换算：1升（公制）=1公斤=1六升=1市升=0.220加仑（英制）1毫升=1西西=0.001升（公制）1加仑（英制）=4.546升=5.546市升管径公制及英制对照表。

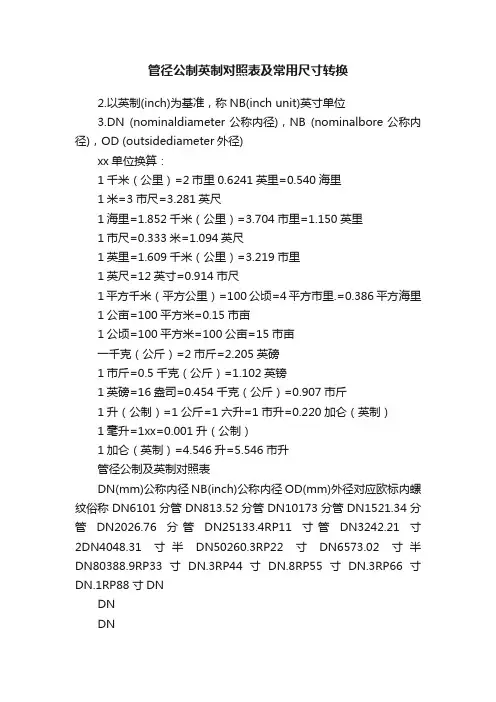

管径公制英制对照表及常用尺寸转换2.以英制(inch)为基准，称NB(inch unit)英寸单位3.DN (nominaldiameter公称内径)，NB (nominalbore公称内径)，OD (outsidediameter外径)xx单位换算：1千米（公里）=2市里0.6241英里=0.540海里1米=3市尺=3.281英尺1海里=1.852千米（公里）=3.704市里=1.150英里1市尺=0.333米=1.094英尺1英里=1.609千米（公里）=3.219市里1英尺=12英寸=0.914市尺1平方千米（平方公里）=100公顷=4平方市里.=0.386平方海里1公亩=100平方米=0.15市亩1公顷=100平方米=100公亩=15市亩一千克（公斤）=2市斤=2.205英磅1市斤=0.5千克（公斤）=1.102英镑1英磅=16盎司=0.454千克（公斤）=0.907市斤1升（公制）=1公斤=1六升=1市升=0.220加仑（英制）1毫升=1xx=0.001升（公制）1加仑（英制）=4.546升=5.546市升管径公制及英制对照表DN(mm)公称内径NB(inch)公称内径OD(mm)外径对应欧标内螺纹俗称DN6101分管DN813.52分管DN10173分管DN1521.34分管DN2026.76分管DN25133.4RP11寸管DN3242.21寸2DN4048.31寸半DN50260.3RP22寸DN6573.02寸半DN80388.9RP33寸DN.3RP44寸DN.8RP55寸DN.3RP66寸DN.1RP88寸DNDNDNDNDNDNDN规范不同，外径会有些许差异，请注意。

1英寸=8英分=25.4mm，4分=12.7mm=半寸，6分寸。

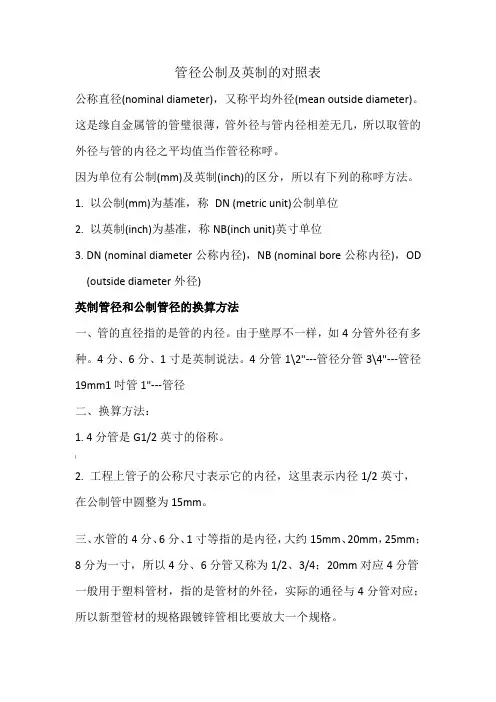

管径公制及英制的对照表
公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

1. 以公制(mm)为基准，称DN (metric unit)公制单位
2. 以英制(inch)为基准，称NB(inch unit)英寸单位
3. DN (nominal diameter公称内径)，NB (nominal bore公称内径)，OD (outside diameter外径)
英制管径和公制管径的换算方法
一、管的直径指的是管的内径。

由于壁厚不一样，如4分管外径有多种。

4分、6分、1寸是英制说法。

4分管1\2"---管径分管3\4"---管径19mm1吋管1"---管径
二、换算方法：
1. 4分管是G1/2英寸的俗称。

(
2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。

三、水管的4分、6分、1寸等指的是内径，大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。

管径公制及英制对照表
1英寸=8英分=，4分==半寸，6分==3/4寸。

?。

管径公制及英制的对照表
公称直径nominal diameter,又称平均外径mean outside diameter;这是缘自金属管的管璧很薄,管外径与管内径相差无几,所以取管的外径与管的内径之平均值当作管径称呼;
因为单位有公制mm及英制inch的区分,所以有下列的称呼方法;
1. 以公制mm为基准,称 DN metric unit公制单位
2. 以英制inch为基准,称NBinch unit英寸单位
3. DN nominal diameter公称内径,NB nominal bore公称内径,OD outside
diameter外径
英制管径和公制管径的换算方法
一、管的直径指的是管的内径;由于壁厚不一样,如4分管外径有多种;4分、6分、1寸是英制说法;4分管1\2"---管径分管3\4"---管径19mm1寸管1"---管径
二、换算方法：
1. 4分管是G1/2英寸的俗称;
2. 工程上管子的公称尺寸表示它的内径,这里表示内径1/2英寸,在公制管中圆整为15mm;
三、水管的4分、6分、1寸等指的是内径,大约15mm、20mm,25mm；8分为一寸,所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材,指的是管材的外径,实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格;
管径公制及英制对照表
1英寸=8英分=,4分==半寸,6分==3/4寸;。

钢管公称直径与钢管实际外径的对照表1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-2001关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。

我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。

不搞清楚很容易在采购、施工过程中造成损失。

两种管道材料的连接方式不外乎：丝扣连接及法兰连接。

其他连接方式就用得很少了。

镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触工程管径对照表（常用）压力管道标准压力管道标准压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，管道外径与公称直径的关系一般来说，管子的直径可分为外径、内径、公称直径。

各种管材英制及国标公称直径与外径对照表
DN|英寸｜公称外径之间的关系见下表:
公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系.公称通径用字母“DN"后面紧跟一个数字标志。

公称通径(nominal diameter)，又称平均外径(mean outside diameter）。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

DN是公称通径,公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。

其公称直径不是外径,也不是内径，而是近似普通钢管内径的一个名义尺寸。

每一公称直径，对应一个外径,其内径数值随厚度不同而不同。

公称直径可用公制mm表示,也可用英制in表示。

管路附件也用公称直径表示，。

管径公制及英制的对照表
公称直径（nominal diameter）,又称平均外径(mean outside diameter）。

这是缘自金属管的管璧很薄,管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼.
因为单位有公制（mm）及英制(inch)的区分，所以有下列的称呼方法。

1。

以公制（mm）为基准，称 DN （metric unit)公制单位
2。

以英制（inch)为基准，称NB(inch unit)英寸单位
3. DN （nominal diameter公称内径），NB （nominal bore公称内径），OD (outside diameter外径)
英制管径和公制管径的换算方法
一、管的直径指的是管的内径。

由于壁厚不一样，如4分管外径有多种。

4分、6分、1寸是英制说法。

4分管1\2"-—-管径12。

5mm6分管3\4”-——管径19mm1吋管1”———管径25。

4mm
二、换算方法：
1。

4分管是G1/2英寸的俗称。

2。

工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。

三、水管的4分、6分、1寸等指的是内径，大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材,指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格.
管径公制及英制对照表
1英寸=8英分=25。

4mm,4分=12.7mm=半寸，6分=19.05mm=3/4寸。
