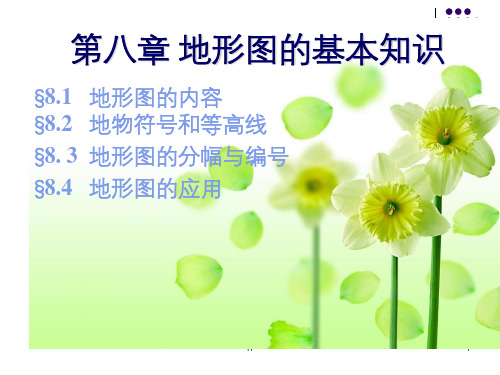

第八章 地形图的基本知识

1：500，1：1000，1：2000： 50cm×50cm 1：5000一分为四：1：2000 1：2000一分为四：1：1000 1：1000一分为四：1：500
二、 矩形分幅（包括正方形分幅）

1：5000图幅编号：西南角坐标（以km为单位） 1：2000：1：5000编号 + {I，II，III，IV} 1：1000：1：2000编号 + {I，II，III，IV} 1：500： 1：1000编号 + {I，II，III，IV}
地物:地面上自然形成的物体或各种人工构筑物，如江河、湖泊、森林、道路、房屋等称 为地物。 地貌:地面自然高低的起伏形态，如高山、丘陵、洼地、悬崖、峭壁等称地貌。 地形:地物和地貌统称为地形。
地形图:
既表示出各种地物，又用等高线表示出地貌。
地籍图
专题图
地质图
旅游图
二、地形图的比例尺
（一）比例尺的表示方法
1：500 比例尺精 0.05 度（m） 比例尺 1：1000 0.10 1：2000 0.20 1：5000 0.50
三、地形图图式
为了便于测图和用图，用各种符号将实地的地物和地貌 表示在图上，这些符号统称为地形图图式。
地形图图式中的符号有三种：地物符号、地貌符号、注 记符号
（一）、地物符号
地物符号分为比例符号、非比例符号和半比例符号三种。 如下图所示：
三、地形图图式
（二）、地貌符号
地貌是指地球表面的各种起伏形态，它包括山地、丘陵、 高原、平原、盆地等。在地形测绘中，表示地貌的方法很多， 对于大比例尺地形图通常用等高线表示。
（三）、注记
为了表明地物的种类和特征，除用相应的符号表示外， 还需配合一定的文字和数字加以说明 如地名、县名、村名、路名、河流名称、和水流方向以及 等高线的高程和散点的高程等。
经纬仪测图
（三）、经纬仪测绘法测图
2．置绘图板在测站边，根据水平角和距离按极坐标 法，仍以图上的 ab 方向为零方向，用透明半圆仪量测 水平角，得到自测站点A到碎部点1上的方向线，沿此方 向线从 a 点截取水平距离在图上的长度，即得碎部点 1 的点位，并将高程注记在点旁。用同法可测绘其它碎部 点。
图幅编号 J-50-[3]
1：10万

一幅1：100万地形图分 为144幅，用1， 2，……，144表示，即 经差30′，纬差20′ 图幅编号：J-50-5
1：5万
一幅1：10万地形图分为4幅，用A，B，C，D表 示，即经差15′，纬差10′ 图幅编号：J-50-5-B
1：2.5万
自经度180°开始起算，自西向东按经差6°分成纵行，各行依次用l、2…60表示。
1：50万

1：100万地形图一分为四，用A、B、C、D表示， 即经差3°，纬差2°
北京某地：北纬39 54 30, 东经116 28 25 图幅编号：J-50-A
1：20万 一幅1：100万地形图分为36幅，用[1]……[36] 表示，即经差1°，纬差40′
一、资料和仪器的准备
二、图纸准备 三、绘制坐标格网
四、展绘测图控制点
三、碎部测量的方法
（一）、地物点和地貌特征点的选择
测站点是地形碎部测量过程中安置仪器的点，在碎部测量 中需要增设测站点时，可以已知图根点为基础，用图解交会法 或视距支点法测设临时测站点，以满足测图的需要。 对于地物而言，地物点是指地物轮廓线的转折点，如房 屋应选屋角为地形点，水 塘应选有棱角或弯曲的地点为地形 点。测完一个地物后再转向另一个地物，以便于在图上绘出它 们的位置。 对于地貌来说，地貌特征点是指山峰的最高点、山脊线 或山谷线的方向变换点和坡度变换点、鞍部点、山脚线的转折 点等。 在地形图测绘中地形点就是立尺点，因此跑尺是一项很 重要的测图工作，立尺点和跑尺路线的选择对地形图的质量 和测图效率都有直接影响。
64 (1), (64)
1 ′
1 ′
5000
52.5″ 15″
1万
4
a,b,c,d
二、 矩形分幅（包括正方形分幅）

1：500，1：1000，1：2000，1：5000
以纵横坐标轴的整千米数或整百米数作为分界线

（一）正方形分幅
1：5000图幅：40cm×40cm

对应实地2km × 2km
第二节
大比例尺地形图的测绘
（二）、观测与计算方法 （ 3 ）转动竖盘指标水准管微动螺旋使 竖盘指标水准管气泡居中，读取竖盘读数， 算出竖直角。对有竖盘指标自动归零装置的 仪器，应打开自动归零装置后再读数； （4）根据视距公式，计算水平距离和 高差及立尺点的高程。
视距测量 （动 画）
二、测图前的准备工作
操作步骤：
1．安置仪器于测站点A(控制点)上，量取仪器高I填入手簿。 2．定向置水平度盘读数为0°00′00″，后视另一控制点B。 3．立尺立尺员依次将尺立在地物、地貌特征点上。立尺前，立 尺员应弄清实测范围和实地情况，选定立尺点，并与观测员、 绘图员共同商定跑尺路线。 4．观测转动照准部，瞄准标尺，读视距间隔，中丝读数，竖 盘读数及水平角。
四、地形图的分幅与编号
按经纬线分幅的梯形分幅法(又称为国际分幅) ； 按坐标格网分幅的矩形分幅法。 1：100万

北京某地：北纬39 54 30, 东经116 28 25
则纬度序号：10（J），经度序号：50 图幅编号：J-50
J-50
自赤道向北或向南分别按纬差4°分成横列，各列依次用A、B…V表示
（三）比例尺精度
•人们用肉眼能分辨的图上最小距离 0.lmm 把相当于图上0.lmm的实地水平距离称为比例尺精度， 即：比例尺精度=0.1M（mm） 根据比例尺精度可以知道地面上量距应准确到什么程 度，比例尺越大，表示地形变化的状况越详细，精度越高。 测图比例尺应根据用图的需要来确定，工程常用大比例尺 地形图的比例尺精度，如下表所列。
1：5000

1：5000比例尺地形图：在1：1万的基础上进行
一幅1：1万地形图分为4幅，用a,b,c,d表示，经差 1′52.5″，纬差1′15″ 图幅编号：在1：1万编号后加上各自的代号
J-50-5-（24）-b
scale
100万 50万 20万
经差
6° 3 ° 1 °
纬差
4 ° 2 ° 40′
22
21
20,30
31
32
地形图图外的注记
1. 图名和图号
图名即本幅图的名称，是以所在图幅内最著名的地名、厂 矿企业和村庄的名称来命名的。 为了区别各幅地形图所在的位置关系，每幅地形图上都编 有图号。图号是根据地形图分幅和编号方法编定的，并把 它标注在北图廓上方的中央。
2.接图表
描述本图幅与相邻图幅的关系，供索取相邻图幅时用
图上一段直线长度与地面上相应线段的实际 水平长度之比，称为图的比例尺。

1．数字比例尺
l:500，l:1000，l:2O00
d 1 1 D D/d M

2．图示比例尺
最常见的图示比例尺为直线比例尺
（二）地形图按比例尺分类



大比例尺图 l:500，l:1000,l:2000,l:5000 用平板仪、经纬仪或电子全站仪等野外实测 中比例尺图 l:1万， 1:2.5万,1:5万,1:10万 多用航空摄影测量方法测绘 小比例尺图 l:20万、1:50万、l:l00万 用大比例尺图缩小编绘法成图
（二）、经纬仪测绘法测图
1．将经纬仪安置于测站点A上，如下图所示，量取仪 器高i，然后照准另一控制点B作为起始方向，并在该方向 上使水平度盘读数配置成0°00′00″。照准立在碎部点1上 的视距尺，读取水平角、中丝读数（一般使中丝对准尺上 仪器高i处）和视距间隔，并读出竖盘读数，然后按视距 公式计算测站点到碎部点的水平距离和碎部点的高程。
方柱
圆柱（电杆） 气象站 路灯 喷水池
假山
避雷针
亭
碉堡
பைடு நூலகம்
窨井
井
纪念碑 里程桩 旗杆 水塔
塔
烟囱
灯塔
★
半比例符号
▲对一些呈线状延伸的地物，如铁路、围墙等，其长 度能按比例缩绘，但其宽度不能按比例表示的符号 ▲中心线位置按比例，宽度不按比例
大车路 公 小 路 底压线 高压线 栏 杆 有提岸沟渠 一般沟渠 有沟堑沟渠 路
一幅1：5万地形图分为4幅，用1，2，3，4表 示，经差7′30″，纬差5′ 图幅编号：在1：5万编号后加上自己的序号
J-50-5-B-4
1：1万
一幅1：10万地形图分为8行、8列共64幅图，用 （1），……，（64）表示，经差3′45″，纬差 2′30″ 图幅编号： J-50-5-（24）
3. 图廓 内、外图廓之分；内图廓是地形图的边界，外 图廓起装饰作用。
第二节
大比例尺地形图的测绘
一、视距测量-----高差和距离
（一）、视准轴水平时的视距计算公式
D Kl h i v
视距丝 装 置
第二节
大比例尺地形图的测绘
（二）、视准轴倾斜时的视距计算公式
D kncos2 h D tan i v
（二）、典型地貌及其等高线的原理
（下图是用等高线表示的几种典型地貌 ）
典型地貌的名称

地貌是地形图要表 示的重要信息之一。 地貌尽管千姿百态、 错综复杂，但其基 本形态可以归纳为 几种典型地貌：如 山头、山脊、山谷、 山坡、鞍部、洼地、 绝壁等
山头和洼地的等高线
山脊、山谷和山坡的等高线
分水线和集水线
鞍部的等高线
鞍部：两 个山头 之间是 鞍部 鞍 部又是 两个山 谷的源 头
绝壁和悬崖符号
