钢板桩围堰结构施工方案(9.25)

围堰工程钢板桩施工方案一、施工前准备在进行围堰工程钢板桩施工前，需要做好以下准备工作： 1. 制定详细的施工计划和方案，包括施工流程、安全防护措施等。

2. 确定施工现场，清理施工区域，保证施工区域的平整度和稳定性。

3. 准备所需的钢板桩、施工机械设备、工具以及施工人员。

4. 对施工现场进行勘察，了解地质情况、地下管线等情况，并做好相应的防范措施。

二、施工步骤1. 钢板桩的安装1.根据设计要求和施工图纸的要求，确定钢板桩的安装位置和间距。

2.进行钢板桩的挖孔作业，保证孔洞的准确度和孔壁的平整度。

3.将钢板桩逐一安装到预定的位置，确保桩身的垂直度和水平度。

4.在安装过程中，注意检查桩间的垂直度和连接的牢固性。

2. 钢板桩墙的组装1.将已安装的钢板桩以特定的方式连接在一起，形成围堰工程所需的桩墙。

2.在组装过程中，注意调整桩墙的水平度和垂直度，确保桩墙的稳固性和密封性。

3.根据需要，可在桩墙内部进行填土或加入其他辅助材料，增加围堰工程的承载能力和密封性。

3. 围堰工程的验收1.完成钢板桩施工后，对围堰工程进行验收，检查围堰工程的牢固性、平整度、密封性等指标，确保工程质量达标。

2.如发现问题或不合格情况，及时进行整改，并重新验收，直到工程达到设计要求和标准要求为止。

三、施工注意事项1.施工现场需严格遵守安全操作规程，做好安全防护工作，保障施工人员的人身安全。

2.施工过程中需密切关注天气变化，避免在恶劣天气下进行作业。

3.对施工现场进行定期清理，保持施工区域整洁，确保施工机械设备的正常运转。

4.露天作业时需采取防护措施，避免发生因自然灾害引起的意外事件。

四、施工总结通过以上施工方案的实施，可以有效地完成围堰工程钢板桩的施工工作，保障工程的质量和安全，同时提高工程进度的效率。

在实际施工中，应根据实际情况灵活调整施工方案，确保工程的顺利进行和顺利竣工。

附件三：钢板桩围堰施工方案一、钢板桩围堰施工方案1、钢板桩围堰施工流程钢板桩的施工主要考虑打设、挖土、支撑、地下结构施工、回填、支撑拆除及板桩的拔除。

施工流程：打入拉森钢板桩→抽水至钢板桩顶以下1米处→第一道加固围檩支撑→抽水至设计承台顶标高处→第二道加固围檩支撑→挖土至设计承台底以下0.5米→浇注0.5米厚封底砼→墩结构施工→拉森钢板桩拆除。

2、钢板桩吊运及堆放装卸钢板桩宜采用两点吊。

吊运时，每次起吊的钢板桩根数不宜过多，注意保护锁口免受损伤。

钢板桩应堆放在平坦而坚固的场地上，必要时对场地地基土进行压实处理。

在堆放时要注意：(1)堆放的顺序、位臵、方向和平面布臵等应考虑到以后的施工方便；(2)钢板桩要按型号、规格、长度、施工部位分别堆放，并在堆放处设臵标牌说明；(3)钢板桩应分别堆放，每层堆放数量一般不超过5根，各层间要垫枕木，垫木间距一般为3～4m，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2m。

3、钢板桩的打拔(1)打桩围檩支架（导向架）的设臵。

为保证钢板桩沉桩的垂直度及施打板墙墙面的平整度，在钢板桩打入时应设臵打桩围檩支架，围檩支架由围檩及围檩桩组成。

围檩采用双面布臵形式，双面围檩之间的净距应比插入板桩宽度放大8～10mm。

下层围檩可设在离地面约500mm处。

围檩支架采用H型钢。

围檩与围檩桩之间用连接板焊接。

(2)钢板桩打设单桩打入法以一块或两块钢板为一组，从一角开始逐块插打，直至合拢。

①先用振动打桩机将钢板桩吊至插点处进行插桩，插桩时锁口要对准，每插入一块即套上桩帽，轻轻加以锤击；②在打桩过程中，为保证钢板桩的垂直度，用水平尺在两个方向加以控制；③为防止锁口中心线平面位移，在打桩进行方向的钢板桩锁口处设卡板，阻止板桩位移。

同时在围檩上预先算出每块板桩的位臵，以便随时检查校正；④开始打设的一、二块钢板桩的位臵和方向应确保精度，以便起到样板导向作用，故每打入1m测量一次，打至预定深度后应立即用钢筋或钢板与围檩支架焊接固定。

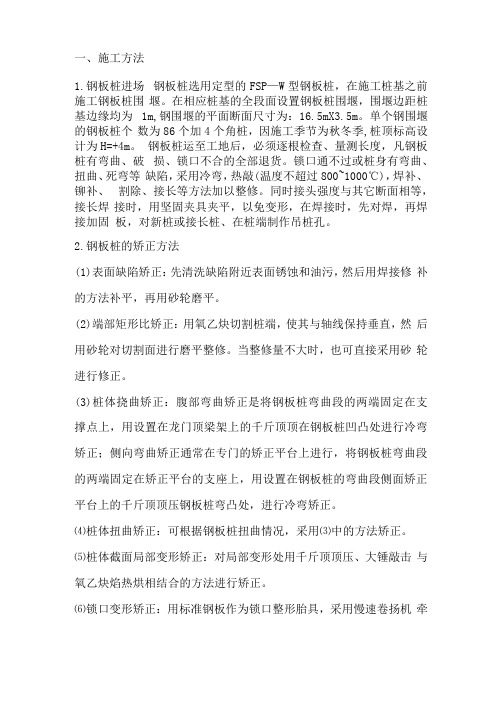

一、施工方法1.钢板桩进场钢板桩选用定型的FSP—W型钢板桩，在施工桩基之前施工钢板桩围堰。

在相应桩基的全段面设置钢板桩围堰，围堰边距桩基边缘均为1m,钢围堰的平面断面尺寸为：16.5mX3.5m。

单个钢围堰的钢板桩个数为86个加4个角桩，因施工季节为秋冬季,桩顶标高设计为H=+4m。

钢板桩运至工地后，必须逐根检查、量测长度，凡钢板桩有弯曲、破损、锁口不合的全部退货。

锁口通不过或桩身有弯曲、扭曲、死弯等缺陷，采用冷弯，热敲(温度不超过800~1000℃)，焊补、铆补、割除、接长等方法加以整修。

同时接头强度与其它断面相等，接长焊接时，用坚固夹具夹平，以免变形，在焊接时，先对焊，再焊接加固板，对新桩或接长桩、在桩端制作吊桩孔。

2.钢板桩的矫正方法(1)表面缺陷矫正：先清洗缺陷附近表面锈蚀和油污，然后用焊接修补的方法补平，再用砂轮磨平。

(2)端部矩形比矫正：用氧乙炔切割桩端，使其与轴线保持垂直，然后用砂轮对切割面进行磨平整修。

当整修量不大时，也可直接采用砂轮进行修正。

(3)桩体挠曲矫正：腹部弯曲矫正是将钢板桩弯曲段的两端固定在支撑点上，用设置在龙门顶梁架上的千斤顶顶在钢板桩凹凸处进行冷弯矫正；侧向弯曲矫正通常在专门的矫正平台上进行，将钢板桩弯曲段的两端固定在矫正平台的支座上，用设置在钢板桩的弯曲段侧面矫正平台上的千斤顶顶压钢板桩弯凸处，进行冷弯矫正。

⑷桩体扭曲矫正：可根据钢板桩扭曲情况，采用⑶中的方法矫正。

⑸桩体截面局部变形矫正：对局部变形处用千斤顶顶压、大锤敲击与氧乙炔焰热烘相结合的方法进行矫正。

⑹锁口变形矫正：用标准钢板作为锁口整形胎具，采用慢速卷扬机牵拉调整处理，或采用氧乙炔焰热烘和大锤敲击胎具推进的方法进行调直处理。

400X170X15.5 U 型钢板桩二、插打钢板桩⑴对于检查合格的钢板桩，为保证钢板桩在施工过程中能顺利插拔，并增加钢板桩在使用时防渗性能，每片钢板桩锁口都须均匀涂以混合油。

沉、拔桩机械选用DZ60型振动沉桩机，围檩、支撑、板桩吊装采用50t履带吊。

钢板桩围堰施工方案南汇区xxxx基地市政配套工程2标段，咸塘港架设桥梁一座。

由于咸塘港通航，为确保航道安全畅通，根据现场实际情况，结合本工程特点，纬一路咸塘港桥拼桥施工时，河中墩将采用围堰成陆法，形成桩机作业平台并施工承台。

钢板桩围堰的主要施工方法：1、在打钢板桩前，要做好桥墩桩位线工作，并根据施工宽度确定需打设钢板桩的位置。

2、钢板桩的选用，根据各桥实情采用9M长30#C型槽形的钢板。

3、采用轨道式单动汽锤打桩机，搭设水上排架，作为打桩机操作面进行钢板桩施工。

4、在距桩中心线3m、1.5m处打设钢板桩，两钢板桩间1.5m范围内用草包围堰堵水（见钢板围堰施工图）。

5、打设的钢板桩应咬口紧密,板桩挺直。

严禁使用钢度差或已变形的钢板桩，打设时钢板桩应与地面垂直入土，并用定位夹板确保打设好的钢板桩为一直线。

6、用污水泵排放围堰内的河浜水，清理围堰内淤泥，运至指定的弃土场，河床底铺设一层厚40cm的砂砾隔离层，然后用素土分层填筑夯实，填筑标高考虑防汛要求，并与当地河道所及相关部门取得联系确定。

场地平整后即可做为桩机施工面。

7、桩基础及墩台盖梁施工完毕，应尽快将河道内的钢板桩及填料全部拔除清理干净，保持河道内的清洁。

8、河道中心航道宽≥8m，用泥浆泵清理航道中的淤泥，满足施工期间河道的正常通航。

钢板桩围堰施工的主要安全措施1、桩机组装、移位、拆卸落实专人统一指挥，严格按照施工要求进行操作。

桩机组装完毕，必须经有关人员实地检查、测试桩架、桩锤、动力机械、电缆等主要设备部件。

验收合格挂牌后，方可启动桩机施工。

2、打桩工指挥和机械操作工必须经过体格检查和专门培训，经考核合格后持证上岗。

3、施工前必须配备相应安全防护设施如临边作业设施、防淹溺设施、安全警标设施等。

4、要和当地航运部门联系，以求配合和确保来往船只安全。

围堰两端设岗，专人管理水上交通，引导过往船只。

堰顶有红灯等标志，避免船只碰撞。

5、施工过程中要加强对施工现场危险点的监护和定期检查。

钢板桩围堰施工方法及处理措施一、钢板桩围堰结构尺寸的拟定（1）钢板桩围堰总体尺寸的拟定沉井基础,钢板桩围堰的大小根据沉井大小而定,沉井顶部要设置支承钢板桩的托盘,钢板桩围堰内径等于沉井外径。

当沉井顶面高程在河床面以下时,为了便于沉井下沉,不宜在沉井顶部设置伸臂托盘,此时钢板桩围堰的外径就要小于沉井外径。

支承钢板桩的托盘槽口外侧要设置钢带,钢带强度要满足围堰施工期间的内、外水头差产生的最大压力的要求,以防钢板桩围堰炸裂。

钢板桩围堰的高度根据施工期间的水位、沉井顶面高程、波浪高度、沉井可能会超下沉量等因素决定。

（2）钢环层数、层高和截面尺寸的拟定钢环层数根据钢板桩围堰的高度、钢板桩的抗弯强度以及钢环本身的强度而定.尽可能利用万能杆件,通常底层钢环离沉井约20m,钢环之间的间距为40m。

（3）钢板桩的处理其方法是：a、同一围堰的钢板桩只能用同样的锁口。

按设计尺寸计算出使用钢板桩的数量,以确保够用；b、剔除锁口破裂、扭曲、变形的钢板桩；c、剔除钢板桩表面因焊接钢板、钢筋留下的残渣瘤；d、在钢板桩锁口内涂抹黄油以减少插打时锁口间的摩擦和减少钢板桩围堰的渗漏。

（4）钢板桩导向装置的设置测量放样,设置定位桩。

根据定位桩安装导向框架。

（5）插打首片钢板桩为了确保插打位置准确,第一片钢板桩是插打的关键。

在导向架上设置一个限位框架,大小比钢板桩每边放大1cm,插打时钢板桩背紧靠导向架,边插打边将吊钩缓慢下放。

这时应在互相垂直的2个方向用经纬仪观测,以确保钢板桩插正、插直,然后以第1根钢板桩为基准,再向两边对称插打钢板桩。

（6）插打过程控制在插打过程中,钢板桩下端向上挤压,钢板桩锁口之间缝隙较大,上端总会向远离第一根钢板桩的方向倾斜。

因此,每打4根~ 5根钢板桩就要用垂球吊线,将钢板桩的倾斜度控制在1%以内,超过限定的倾斜度应纠偏(一次性纠偏不能太多,以免锁口卡住,影响下一片钢板桩的插打)。

当钢板桩偏移太大时,只能采用多次纠偏的方法逐步减小移量,若因土质太硬纠偏困难时,可采用走四滑轮组纠偏。

钢板桩围堰施工方法1、施工准备将钢板桩运到工地后，钢板桩在拼组前必须对其进行检查、丈量、分类、编号，同时对两侧锁口用一块同型号长2～3m 的短桩作通过试验，以2～3 人拉动通过为宜，或采用卷扬机拖拉。

锁口通不过或桩身有弯曲、扭曲、死弯等缺陷，采用冷弯，热敲（温度不超过800～1000℃），焊补、铆补、割除、接长等方法加以整修。

同时接头强度与其它断面相等，接长焊接时，用坚固夹具夹平，以免变形，在焊接时，先对焊，再焊接加固板，对新桩或接长桩、在桩端制作吊桩孔。

插打钢板桩之前须检查振动锤。

振动锤是打拔钢板桩的关键设备，在打拔前一定要进行专门的检查，确保线路畅通，功能正常。

且功率达到40KW 以上，而夹板牙齿磨损不宜太多。

2、第一层支承设置在插打钢板桩前需设定位桩及定位横梁。

定位桩采用钢管桩，定位桩可利用水上施工平台四周的钢管。

定位横梁延承台外侧四周，距承台边沿1.5处布置，也是钢板桩围堰的第一层围菱支护，采用2I40 工字钢。

定位横梁的位置须严格遵照设定的标高布置。

定位横梁安放在定位钢管四周侧，与钢管相连接，四角设两道2I30 斜撑，斜撑与横梁呈45 度夹角，采用焊接固结连接，然后安装纵向φ300 内支承钢管，钢管支承两端头处加焊钢板作为支承面，直接支撑在定位横梁上，钢管与横梁连接设一定的加劲块。

3、插打钢板桩在第一层定位支承安装完成后即可进行插打钢板桩施工。

在插打过程中，加强测量工作，发现倾斜，及时调整，为保证插桩顺利合拢，要求桩身垂直，并且围堰周边的钢板数要均分，在整个钢板桩围堰施打过程中，开始时可插一根打一根，即将每一片钢板桩打到设计位置，到剩下最后一部分时，要先插后打，若合拢有误，用倒链或滑车组对拉，使之合拢。

合拢后，再逐根打到设计深度，在用倒链或滑车组对拉时不要过猛，以防止合拢段缝隙过大。

在整个钢板桩插打过程中必须保证合拢密实，以防漏水。

在施工过程中，钢板桩如需拼接时，两端钢板桩要对正，可先在一端上面焊接一块限位板然后将另一端缓缓放下并进行对焊，再焊接加强板。

钢板桩围堰方案一、方案背景钢板桩围堰是一种常见的隔离水体的围护结构，广泛应用于河道、港口、水库等水利工程以及建筑工程中。

它能有效地保护工程施工现场、加固土壤和土石方，起到隔离和稳定的作用。

二、方案概述钢板桩围堰方案是利用钢板桩作为隔水及抗渗结构，将其拼装精准地围合施工区域，阻止水体进入施工现场。

其主要优点包括施工简便、经济实用、施工效率高，以及可反复使用等。

三、施工流程1. 定位测量：在施工现场确定围堰范围，并进行测量，确保围堰精确安装。

2. 安装钢板桩：按照设计要求，将钢板桩嵌入地面，使其紧密连接，形成闭合结构。

桩的定位和垂直度需通过测量进行控制。

3. 密封处理：将钢板桩之间的间隙用地膜、胶条等材料进行密封，防止渗漏。

4. 施工围堰：将围堰区域内的水排出，确保施工现场干燥。

5. 辅助加固：根据需要，在围堰结构的周围进行辅助加固，如加装横梁或加固支撑桩。

四、方案优势1. 施工简便：钢板桩围堰方案施工简单、效率高，不需要特殊施工技术，适用范围广。

2. 经济实用：采用钢板桩围堰方案相比于传统的围堰结构，成本更低。

3. 施工效率高：钢板桩围堰方案具有施工速度快、易于组装和拆卸的优势，大大缩短了工期。

4. 可反复使用：钢板桩可以反复使用，具有良好的经济和环境效益。

五、方案应用钢板桩围堰方案广泛应用于以下领域：1. 水利工程：河道整治、河堤加固、水库建设等。

2. 港口工程：码头建设、泊位修建等。

3. 基础工程：基坑支护、地下工程开挖等。

4. 建筑工程：施工围护、地下室施工等。

六、方案注意事项1. 安全施工：在进行钢板桩围堰施工时，要加强安全防护措施，确保施工人员的人身安全。

2. 质量控制：在施工过程中，应严格按照设计要求进行施工，并定期检查围堰结构的质量，确保围堰的稳定性和密封性。

3. 环境保护：施工过程中要注意水体的污染防控，采取相应的措施，减少施工对周边环境的影响。

七、方案总结钢板桩围堰方案是一种简单实用、经济高效、易于施工和拆卸的围堰结构方案。

钢板桩围堰施工方案1. 简介钢板桩围堰是一种用于水工、土石方工程中的临时性水封措施。

它由一系列钢板桩沿堆填区边界或水体边界垂直装入地面形成，并使用连接件互相连接，以达到阻止水流进入工程区域的目的。

本文档将介绍钢板桩围堰施工的方案，包括施工前准备工作、施工步骤和施工技术要点。

2. 施工前准备工作在进行钢板桩围堰施工前，需要进行以下准备工作：2.1 土质条件勘察通过对工程区域的土质条件进行勘察，确定施工所需的钢板桩规格和数量，以确保围堰的稳定性和防水效果。

2.2 设计方案确定根据土质条件勘察结果和工程需求，确定钢板桩围堰的底部锚固方式、桩间距、桩长等设计参数，并编制相应的围堰施工方案。

2.3 材料采购根据设计方案确定所需的钢板桩和连接件规格，进行材料的采购，并检查材料的质量和数量是否满足要求。

2.4 施工人员培训为施工人员提供必要的培训，确保他们了解围堰施工的操作流程、安全注意事项，以及紧急情况下的处理方法。

3. 施工步骤钢板桩围堰的施工包括以下步骤：3.1 堆放钢板桩根据设计方案确定的桩间距和桩长，在围堰施工区域内逐个堆放钢板桩。

在堆放过程中要注意桩的垂直度和水平度，确保桩的稳定性。

3.2 连接钢板桩使用连接件将相邻的钢板桩连接起来，形成一个完整的围堰结构。

连接件的使用要符合设计要求，并保证牢固可靠。

在围堰内部挖掘出一条槽道，以便后续施工使用。

槽道的宽度和深度要根据设计要求进行调整，并保证其与围堰之间的连接处严密。

3.4 底部锚固根据设计要求，在围堰底部进行锚固处理，以增加整个围堰的稳定性。

锚固方式可以是混凝土浇注或其他材料的填充。

对挖掘的槽道进行加固处理，以确保其稳定性和防水效果。

加固方式可以使用钢筋混凝土、水泥砂浆等材料进行填充和覆盖。

3.6 围堰顶部处理对围堰顶部进行处理，以防止水流进入围堰。

处理方式可以使用胶带、胶水等材料进行封闭，确保围堰的防水效果。

4. 施工技术要点在进行钢板桩围堰施工时，需要注意以下技术要点：4.1 施工现场安全施工过程中要加强安全管理，确保人员在安全的环境下进行作业。

钢板桩围堰是由钢板桩组成的一种临时结构，用于围封深基坑、构筑物基础和河道等地方的施工。

本文将介绍钢板桩围堰的施工方法以及相关的处理措施。

一、钢板桩围堰施工方法：1. 基坑测量和设计：在开始施工之前，需要进行基坑的测量和设计，确定围堰的尺寸和布置。

2. 桩机施工：使用桩机在基坑的边缘或预定位置进行钢板桩的下桩施工。

桩机通过振动或打击的力量将钢板桩插入土壤中，直至达到设计要求的深度。

3. 连接钢板桩：在钢板桩下桩后，使用连接件将钢板桩连接在一起，形成一圈或一个闭合的围堰结构。

连接件可以是螺栓、钢板和焊接等。

4. 处理封闭部分：在围堰封闭部分，如桅杆和井筒位置，采用特殊处理方法，确保围堰的完整性和密封性。

常用的处理方法有注浆、透水预应力锚杆等。

5. 固定围堰：在完成围堰的搭建后，需要对其进行固定，以保证其不被外力破坏。

常用的固定方法有使用地锚、桩脚和附加支撑等。

二、钢板桩围堰的处理措施：1. 地基加固：在进行钢板桩围堰施工之前，需要对地基进行必要的加固处理，以提高地基的承载能力和稳定性。

2. 排水处理：在围堰施工过程中，可能会遇到地下水问题。

对于涉及到地下水位较高的情况，需要进行排水处理，将地下水位降至可接受范围。

3. 渗漏控制：钢板桩围堰具有一定的渗漏性，可能会发生渗水现象。

针对这一问题，可以通过注浆、挤密局部渗漏点等方式进行处理，确保围堰的密封性。

4. 环境保护：在进行钢板桩围堰施工时，需要注意环境保护问题。

采取必要的措施，防止土壤侵蚀、重金属污染等对环境的负面影响。

5. 施工监测：对钢板桩围堰施工过程进行监测，及时发现和处理存在的问题，确保工程质量和安全。

总结：钢板桩围堰施工方法及处理措施对于保证施工安全和工程质量至关重要。

在施工过程中，需要根据具体情况进行施工设计和监测，采取相应的措施处理封闭部分、固定围堰等问题，同时注意环境保护和施工安全。

通过科学的施工方法和合理的处理措施，可有效保证钢板桩围堰的施工质量和工程效益。

钢板桩围堰施工方案钢板桩围堰是一种常见的临时性围堰结构，通常用于水下基坑、河道、湖泊等地的施工。

它由钢板桩、连接件、支撑系统等组成，具有施工周期短、成本低、适应性强等特点。

本文将介绍钢板桩围堰的施工方案，以期为相关工程提供参考。

一、施工前准备。

1.方案设计，根据施工现场的实际情况，结合地质勘察资料，确定围堰的尺寸、深度、支护形式等参数，制定围堰施工方案。

2.材料准备，根据设计要求，采购符合国家标准的钢板桩、连接件、支撑材料等，并进行质量检验，确保施工材料符合要求。

3.施工人员培训，对施工人员进行必要的安全培训和技术培训，提高其对围堰施工的认识和技能水平。

二、施工过程。

1.基坑准备，清理基坑内的杂物和积水，确保基坑内部平整、干燥。

2.钢板桩安装，根据设计要求，将钢板桩逐个安装到预定位置，采用振动锤或静压机进行锤击，确保钢板桩的垂直度和稳固性。

3.连接件安装，在钢板桩之间安装连接件，采用螺栓连接或焊接方式，确保连接牢固。

4.支撑系统搭设，根据围堰的高度和长度，搭设支撑系统，采用撑杆、水平支撑等方式，确保围堰的整体稳定性。

5.围堰加固，根据实际情况，对围堰进行必要的加固处理，确保围堰在施工过程中不发生变形、破坏等情况。

6.施工监测，在围堰施工过程中，对围堰的变形、沉降等情况进行实时监测，及时发现并处理异常情况。

三、施工后验收。

1.围堰拆除，在施工完成后，根据设计要求，对围堰进行拆除，采用逆向顺序进行拆除，确保施工安全。

2.施工记录整理，整理施工过程中的各项记录资料，包括施工日志、监测数据、质量检验报告等，形成完整的施工档案。

3.施工总结，对围堰施工过程进行总结，分析存在的问题和不足，提出改进建议，为今后类似工程的施工提供经验借鉴。

通过本文的介绍，相信大家对钢板桩围堰施工方案有了更深入的了解。

在实际施工中，需要根据具体情况进行调整和完善，确保围堰施工的安全、高效和质量。

希望本文对相关工程的施工提供一定的帮助和指导。
