八年级下学期同步单元考点分类专题训练：杠杆、滑轮作图专题训练杠杆作图：1.如图，一根均匀直杆可绕点O转动，其中点A处挂一重物，画出A点所受拉力的力臂，并作出杠杆在图示位置平衡时作用在B点上最小力的示意图。
2.赛艇的船桨是费力杠杆，请在图中画出运动员把船桨从位置①拉到位置②时作用在桨柄A的动力F1和桨叶B处受到的阻力F2及阻力臂l2．3.如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂L。
4.甲是一款水管扳手钳，用它夹水管时，AOB 部分可视为一个杠杆，其简化示意图如图乙所示。
请在乙图中画出：（1）阻力F2的力臂L2；（2）杠杆平衡时，作用在B点的最小动力F1及其力臂L1．BA O①②FBOA5.如图所示，一根木棒以O点为支点撬动石块，画出作用在A点最小动力F，并画出阻力F1，并画出阻力F2的力臂l26.如图所示，杠杆OB在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2。
7.如图所示为钓鱼竿钓鱼的示意图，O为支点，请画出F1、F2的力臂L1和L2．8.手机自拍已成一种时尚。
如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个轻质杠杆，O点是支点。
请在图中画出：（1）施加在A点最小的动力F1；（2）力F2的力臂L2。
F2AOABOF1l9.如图所示是一种抽水马桶水箱自动上水装置的示意图。
当水箱内的水达到一定高度时，浮标带动杠杆AOB压住入水口，停止上水。
请在图中画出动力F1、阻力F2和动力臂L1。
10.如图所示，轻质杠杆能绕O点转动，请在杠杆中画出使轻质杠杆保持平衡的最小的力F的示意图。
11.如图甲所示，钢丝钳可以看成是两个杠杆的组合，图乙是其中的一个杠杆，用钢丝钳剪铁丝时，将铁丝放在A 处还是B处更省力呢？请在图乙中你认为更省力的位置处画出阻力F2的示意图和动力F1的力臂。
12.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。
O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。
人教版八年级物理下期杠杆与滑轮作图专题练习
1．如图所示，画出杠杆平衡时施加在杠杆上的最小动力F1和绳子对杠杆拉力F2的力臂l2。
2．图中杠杆OBA静止，请画出作用在A点的最小动力F的示意图及其力臂；
3．如图，杠杆处于静止状态，请画出力臂l1对应的力F1。
4．如图所示，支点为O的杠杆在力F1和F2的作用下处于静止状态，请作出力F1的力臂L1和力臂L2的力F2。
5．按要求完成作图：如图所示，轻质杠杆能绕O点转动，请在杠杆中画出使轻质杠杆保持平衡的最小的力F1的示意图和阻力臂l2。
6．按照题目要求作图：画出使杠杆AB在图示位置静止时所用最小力F。
7．如图是我们经常起瓶盖的起子。
请在图中画出作用在A点最小的力F及在B点作出阻力F2。
8．如图，作用在A点的力F向上抬起把手可打开家用水龙头。
将把手视为绕O点转动的杠杆，请在图中A点画出打开水龙头的最小动力F的示意图。
9．在图中画出能撬动石头最小的力F，并标出F的力臂（要求保留作图痕迹）。
10．如图所示，用滑轮组提升重300N的重物，绳上最多能提供100N的动力，请画出滑轮组绳子的绕法（不计动滑轮、绳重和摩擦）。
11．按照下列要求完成作图：如图所示，一个人站在地上用滑轮组将重物匀速提起，请在图中画出最省力的绳子绕法。
12．如题图所示，某人在A处用滑轮组提起物体，请画出最省力的绳线绕法.
13．若用一个定滑轮和两个动滑轮组成滑轮组提升重物，请你用画线代替绳子，画出最省力的绕线方法。
14．如图所示，用两个动滑轮、两个定滑轮组成的滑轮组提起重物，请画出最省力的绳子
绕线图。
杠杆作图练习题画出杠杆五要素简单机械作图专题训练（杠杆）1、 如图1，试画出缝纫机脚踏板所受动力、阻力的力臂..2、 如图2，画出作用在“开瓶起子”上动力F 1的力臂和阻力F 2及F 2的力臂示意图..3、 如图3所示，使用羊角锤拔钉子，动力作用在锤柄上A 点，请作出拔钉子时所用最小动力F 的示意图。
（注意：请在涂上保留为确保作图准确所画的辅助线）。
1 2 34、 如图4所示，曲杆AOBC 自重不计，O 为支点，AO=60cm ，OB=40cm ，BC=30cm ，要使曲杆在图示位置平衡，请作出最小的力F 的示意图及其力臂L 。
5、 如图5所示，ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力及其力臂的示意图。
6、 如图6所示，杠杆BA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂，在图中画出F 1的力臂和力F 2。
7、如图7的杠杆平衡，货物A 重为200N ，在图中画出货物A 重力的示意图及拉力F 的力臂。
图5 图4 图18、 如图8所示，玩具"不倒翁"被扳倒后会自动立起来。
请在图中画出此"不倒翁"所受重力的示意图，并画出重力相对于O 点的力臂。
（黑点表示"不倒翁"的重心）9、如图9是一种常见的活塞式抽水机的示意图，在图中画出手柄所受动力F 1的力臂和阻力及其力臂。
10、如图10所示,0为杠杆AC 的支点,在B 处挂一小球,A0=OB=BC,为使杠杆在水平位置平衡,画出施加在杠杆上最小的动力F 1的力臂l 1,并标出F 1的方向.11、如图11所示的人前臂可以看成杠杆，图中O 为支点，当肱二头肌将重力为40N 的铅球托起时，画出人的手臂受到的阻力F 2的示意图和阻力臂L 2。
12、如图12的弯曲杠杆A 端吊一重物G.要想在B 端加一最小的力F,使AO 保持水平平衡.试画出此力的方向和力臂.13、如图13所示杠杆，铁球重20N ，力F 作用在杠杆的B 端使杠杆水平平衡，则力F=_________N ；画出铁球重力G 的图示和力F 的力臂L 。
《杠杆》作图题一、作图题1.如图所示，杠杆AO在力、的作用下处于静止状态，是力的力臂，请在图中画出力的力臂和力的示意图。
2.护城河上安装的吊桥可以看成一个以B为支点的杠杆，一个人通过定滑轮将吊桥拉起，请在下图中画出杠杆所受动力的示意图及动力的力臂。
3.拉杆式旅行箱可看成杠杆，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图和重力的力臂L．4.如图是一杠杆，试画出作用在A端使杠杆在图示位置平衡的最小动力的示意图，并画出该力的力臂。
5.如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图。
6.按照下列要求作图，如图所示，AC为杠杆，O为支点，在B点处挂一个重物，请画出杠杆在如图所示位置平衡时，受到的最小动力F并标出动力臂L。
7.请在图中画出拉力的力臂。
8.如图，O为轻质杠杆的支点，A点挂一重物，杠杆在图示位置平衡，作出阻力臂和最小动力的示意图。
9.请在图中画出均匀木棒OA的重力示意图以及力F的力臂。
10.杠杆OA可绕O点转动，受力情况如图所示。
请作出力的力臂。
11.如图所示，杠杆在力、的作用下处于平衡状态，是力的力臂，画出力的示意图。
12.作图：某剧组为拍摄节目需要，设计了如图所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：杠杆所受拉力的力臂；杠杆所受阻力的示意图。
13.如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，在杠杆上施加最小动力F，使杠杆在图示位置平衡，请你在图中画出这个力的示意图。
14.请在图中画出用羊角锤起钉时所用的最小力要求保留作图痕迹15.图中，轻质杠杆OA在力、的作用下处于静止状态，为力的力臂。
在图中画出力的力臂、力的示意图。
16.如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB对杠杆的动力的力臂和阻力的示意图。
17.如图所示，画出图中力F的力臂并用字母L表示。
杠杆与滑轮练习（作图为主）

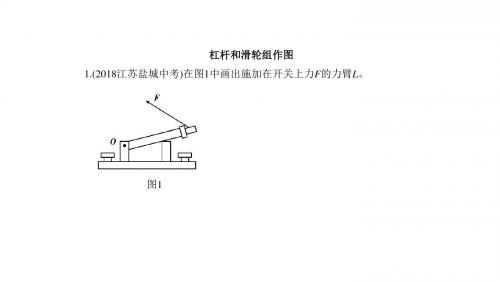

1、画
出图
1的力F 的力臂。
2、画出图中杠杆OA 的受力力臂。
2、如图3，杠杆OA 在力F1、F2的作用下处于平衡状态，L2是力F2的力臂，在图中画出F1的力臂和力F2。
3、图甲中O 是杠杆的支点，在图中画出F1的力臂。
4、作出下图中各力的力臂。
5．如图12-4-3甲所示，用滑轮组匀速提起G ＝300N 的重物，则人拉绳子所用的力F ＝ N ，挂重物G 的绳子承受的力是 N ．(不计绳重、滑轮重以及摩擦)
6．如右图6所示，如果动滑轮重15N ，物体重465N ，则所用的拉力
是 N ．(不计绳重和摩擦)．
7．由两个动滑轮和两个定滑轮组成的滑轮组，站在地面的人用力向下拉绳，提起重为1000N
的物体．问：(1)若不计摩擦和滑轮的重，所用拉力F 是多大?
(2)若实际所用拉力F 为300N ，则动滑轮总重是多少?
(3)物体升高0.1m 时，绳子的自由端所移动的距离是多少?
9、如图7，一个绕O 点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，在图中补全F2的力臂以及动力F1。
10、在图10中画出使用滑轮组提起物体时最省力的绕绳方法。
如图11所示，用裁纸刀裁纸。
加在裁纸刀上的动力为F.支点在O 点，请在图11中画出其对应的动力臂L 。
图 2 图3。
八年级物理下册《滑轮》练习题及答案(人教版)练习题（1）一、选择题1．骑自行车上一个陡坡时，有经验的同学会沿S形路线骑行，这样做是为了（）A．缩短所走的路程B．减少所做的功C．减小骑行者所施加的力D．缩短所用的时间2．如图所示，日常生活或生产实践中使用的机械，能抽象为斜面的是（）A．汽车方向盘B．剪刀C．扳手D．钻头3．要利用滑轮组匀速提升重为1200 N的物体，而绳子能承受的最大拉力为300 N （不计滑轮自身重和摩擦），则所用滑轮中至少使用（）A．一个定滑轮一个动滑轮B．一个定滑轮、两个动滑轮C．两个定滑轮一个动滑轮D．两个定滑轮、两个动滑轮4．从竖直的井中提起一个重300 N的物体，工人用一个动滑轮和一个定滑轮组成的滑轮组，动滑轮重60 N，不计摩擦，那么提起重物时所用最小力为（）A．360 N B．120 N C．180 N D．100 N5．如图是使用简单机械匀速提升同一物体的四种方式（不计机械重和摩擦），其中所需动力最大的是（）A．B．C．D．6．如图（甲）、（乙）滑轮组装置，所有摩擦不计，分别用F1、F2竖直匀速拉动重物30牛，已知每个滑轮重为15牛，则拉力F1和F2之比为（）A．1：1B．3：2C．2：3D．3：47．如图所示，斜面光滑，推力分别为F1、F2，把物体从斜面底端推至斜面顶端，所做的功分别为W1、W2，那么（）A．F1大于F2，W1等于W2B．F1小于F2，W1小于W2C．F1大于F2，W1大于W2D．F1小于F2，W1等于W2二、填空题8．用滑轮组提升重600 N的重物，要想使拉力F＝200 N，则到少要个滑轮组成，其中定滑轮有个，当物体被提高2 m时，则拉绳子移动的距离是_____m。
9．螺丝钉上的螺纹展开后相当于斜面。
如图所示，两根粗细相同的螺丝钉，螺纹（选填“密”或“疏”）一些的螺丝钉拧起来更省力。
10．如图所示，重为50N的物体在30N的拉力F的作用下匀速上升2m，不计绳重和摩擦，动滑轮的重力为N，拉力F移动的距离为m，若物体的重力变为80N，则拉力F为N。
给我一个支点，可以撬起整个地球。
——阿基米德杠杆和滑轮的作图类型一杠杆作图1．如图1所示的杠杆OA，在F1、F2的作用下平衡，分别画出F1、F2的力臂L1和L2。
图12．如图2所示，请画出钓鱼竿钓鱼时F1、F2的力臂L1和L2，O为支点。
图23．图3中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L1及阻力F2的示意图。
图34．某剧组为拍摄节目需要，设计了如图4所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：①杠杆所受拉力的力臂L1；②杠杆所受阻力F2的示意图。
图45．如图5所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂，请在图中作出F1的力臂L1和力F2。
图56．如图6所示，杠杆处于平衡状态，请画出F2对应的阻力臂L2以及动力臂L1所对应的动力F1。
图6类型二滑轮组作图7．按要求完成图7中滑轮组的绕线。
(不计滑轮重、绳重和摩擦)图78．如图8所示，有一个滑轮组，当用力F拉动绳子时，绳端每拉动12 m，重物就上升4 m，请按题意画出滑轮组的绕绳方式。
图89．如图9所示，某人通过滑轮组用80 N的力提起了重300 N的物体(不计摩擦)，请你画出该滑轮组的绕绳方法。
图910．用如图10所示的滑轮组提升重物，已知物重为250 N，每只动滑轮重15 N，绳重及摩擦不计，给你一根能承受60 N拉力的绳子，画出滑轮组的绳子绕法。
图10类型三最小力的作图11．如图11所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小力F的示意图(要求保留作图痕迹)。
图1112．图12甲是自行车手闸，其简化示意图如图乙所示，其中AOC部分可视为杠杆，O 为支点，刹车线对A点的拉力为阻力F2。
请在图乙中画出刹车时，阻力的力臂L2和作用在杠杆AOC上的最小动力F1。
图1213．如图13所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。
人教版初中物理八年级下学期杠杆滑轮作图题专题一、作图题（共19题；共100分）1.如图所示，杠杆OB可绕O点转动，请作出物体A所受重力的示意图和使杠杆在图示位置平衡的最小力F（保留作图痕迹）。
2.如图所示。
⑴画出拉力F1的力臂l1；⑵画出重物G对杠杆的拉力F2的示意图，并画出F2的力臂l2。
3.请用直尺和铅笔画出如图所示杠杆的动力臂和阻力臂。
4.如图，画出使杠杆ABC平衡时的阻力F2和最小动力F1的示意图。
5.如图是抽水机手柄示意图，画出F1和F2的力臂。
6.如图是生活中羊角锤拔钉子的情景，请画出工人拔钉子时所施加动力的动力臂和羊角锤受到的阻力示意图。
7.如图所示，杠杆在力的作用下处于水平平衡状态，L1为动力F1的力臂。
请在图中作出阻力臂L2及动力F1的示意图。
8.按照题目要求作图如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出动力臂L1及阻力F2的示意图。
9.在图中画出物体的重力和使杠杆在图示位置平衡的最小力10.如图所示，杠杆中O为支点，请画出：①F1的力臂；②F2的力臂。
11.如图所示，某人站在A处用一根绳子和滑轮组拉小车，请画出最省力的绕线。
12.用滑轮组提升重1000N的物体，绳子能够承受的最大拉力为600N，在图中画出滑轮组绳子的绕法。
13.如图所示，某人站在A处通过一根绳和两个滑轮匀速提起物体B．已知人拉绳移动的距离为9m时，物体B上升了3m。
画出滑轮组的绕线。
14.如图是一种活塞式抽水机示意图，请在图中画出手柄所受动力F1的力臂及阻力F2．15.按题目要求作图：（1）如图1示弯曲杠杆，O是支点，在B处挂一重物G，在A点施加一作用力，使杠杆平衡，画出这个最小的力，并画出该力的力臂．（2）要把一球滚上台阶，请画出图2作用在球上的最小力和其力臂．16.如图所示，站在A处的小慧用一根绳子和滑轮组拉斜面的小车，请画出正确的绕线。
17.如图所示，在A处或B处的虚线框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力添加滑轮并完成滑轮组绕法．18.如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力F及其力臂l的示意图。
八年级下学期课堂同步单元检测训练：杠杆、滑轮作图专题练习1.轻杆A端挂重物，OA在绳子拉力作用下保持平衡，画出绳对A点的拉力及力臂。
2.如图是使用钓鱼竿的示意图，O为支点，i是手对竿的作用力，F，是鱼线对竿的作用力，请在图中画出F2的力臂。
3.如图所示杠杆OBA处于平衡状态，请分别画出力F1的力臂l1和力F2的力臂l2。
3.如图所示，杠杆在力F1、F2作用下处于平衡状态，l1为F1的力臂。
请在图中作出力F1。
4.如图所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在力F的作用下杠杆在水平位置静止，l1为F的力臂，请作出力F的示意图。
5.在图中画出力F1的力臂和力臂L2对应的力F2。
6.如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。
请在C点画出这个力的示意图，并标出它的力臂l。
7.如图所示，请画出茶壶受到的重力G的示意图。
若人在倒茶水时，以O为支点，请画出作用在A点上的最小动力F及其力臂l。
8.如图所示，请画出杠杆AB在图示位置静止时作用在B点的最小力F及其力臂L。
9.下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法.10.如图所示，用滑轮组提升物体，请在图甲中画出最省力的绳子绕法。
11.如图所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线。
12.如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法。
13.用图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法。
14.如图，工人利用滑轮组提升重物，请用笔画代替绳子，画出最省力的绕绳方法。
15.如图所示，把图中的定滑轮与动滑轮组成滑轮组，请画出提起重物时最省力的绕线方法。
16.按要求在下图中画出各滑轮组的绕线方法。
八年级下学期课堂同步单元检测训练：杠杆、滑轮作图专题练习答案1.轻杆A端挂重物，OA在绳子拉力作用下保持平衡，画出绳对A点的拉力及力臂。
杠杆与滑轮练习（作图为主）
1、画
出图
1的力F 的力臂。
2、画出图中杠杆OA 的受力力臂。
2、如图3，杠杆OA 在力F1、F2的作用下处于平衡状态，L2是力F2的力臂，在图中画出F1的力臂和力F2。
3、图甲中O 是杠杆的支点，在图中画出F1的力臂。
4、作出下图中各力的力臂。
5．如图12-4-3甲所示，用滑轮组匀速提起G ＝300N 的重物，则人拉绳子所用的力F ＝ N ，挂重物G 的绳子承受的力是 N ．(不计绳重、滑轮重以及摩擦)
6．如右图6所示，如果动滑轮重15N ，物体重465N ，则所用的拉力
是 N ．(不计绳重和摩擦)．
7．由两个动滑轮和两个定滑轮组成的滑轮组，站在地面的人用力向下拉绳，提起重为1000N
的物体．问：(1)若不计摩擦和滑轮的重，所用拉力F 是多大?
(2)若实际所用拉力F 为300N ，则动滑轮总重是多少?
(3)物体升高0.1m 时，绳子的自由端所移动的距离是多少?
9、如图7，一个绕O 点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，在图中补全F2的力臂以及动力F1。
10、在图10中画出使用滑轮组提起物体时最省力的绕绳方法。
如图11所示，用裁纸刀裁纸。
加在裁纸刀上的动力为F.支点在O 点，请在图11中画出其对应的动力臂L 。
图 2 图3。
