【CN209823183U】带有弹簧型线孔卡线器的配电箱【专利】

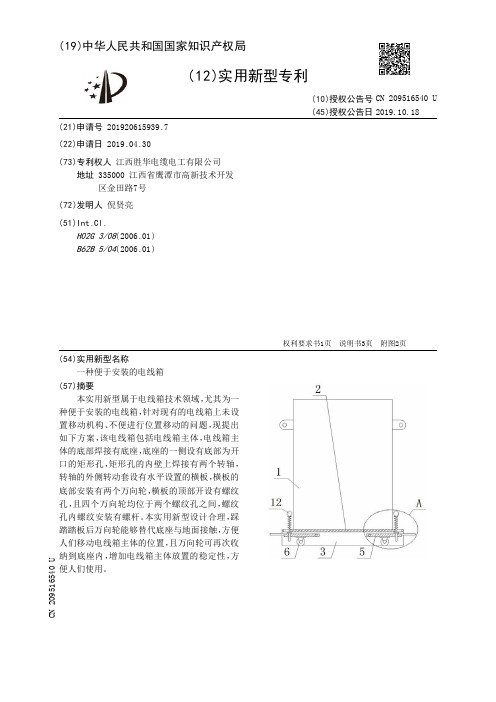

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920615939.7(22)申请日 2019.04.30(73)专利权人 江西胜华电缆电工有限公司地址 335000 江西省鹰潭市高新技术开发区金田路7号(72)发明人 倪贤亮　(51)Int.Cl.H02G 3/08(2006.01)B62B 5/04(2006.01)(54)实用新型名称一种便于安装的电线箱(57)摘要本实用新型属于电线箱技术领域，尤其为一种便于安装的电线箱，针对现有的电线箱上未设置移动机构、不便进行位置移动的问题，现提出如下方案，该电线箱包括电线箱主体，电线箱主体的底部焊接有底座，底座的一侧设有底部为开口的矩形孔，矩形孔的内壁上焊接有两个转轴，转轴的外侧转动套设有水平设置的横板，横板的底部安装有两个万向轮，横板的顶部开设有螺纹孔，且四个万向轮均位于两个螺纹孔之间，螺纹孔内螺纹安装有螺杆。

本实用新型设计合理，踩踏踏板后万向轮能够替代底座与地面接触，方便人们移动电线箱主体的位置，且万向轮可再次收纳到底座内，增加电线箱主体放置的稳定性，方便人们使用。

权利要求书1页 说明书3页 附图2页CN 209516540 U 2019.10.18C N 209516540U权　利　要　求　书1/1页CN 209516540 U1.一种便于安装的电线箱，包括电线箱主体（1），所述电线箱主体（1）的底部焊接有底座（2），其特征在于，所述底座（2）的一侧设有底部为开口的矩形孔（3），所述矩形孔（3）的内壁上焊接有两个转轴（4），所述转轴（4）的外侧转动套设有水平设置的横板（5），所述横板（5）的底部安装有两个万向轮（6），所述横板（5）的顶部开设有螺纹孔（7），且四个万向轮（6）均位于两个螺纹孔（7）之间，所述螺纹孔（7）内螺纹安装有螺杆（8），所述螺杆（8）的顶端延伸至横板（5）的上方并焊接有转盘（9）；所述矩形孔（3）的顶部内壁上开设有通孔（10），所述电线箱主体（1）位于两个通孔（10）之间，所述转盘（9）的顶部焊接有滑轴（11），所述滑轴（11）的顶端贯穿相对应的通孔（10）延伸至底座（2）的上方并焊接有滚球（12），且两个横板（5）相互远离的一侧均焊接有踏板（13）。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920388099.5(22)申请日 2019.03.25(73)专利权人 广东求精电气有限公司地址 528513 广东省佛山市高明区人和镇高明大道中对川北区1号(72)发明人 张传荣　(74)专利代理机构 佛山东平知识产权事务所(普通合伙) 44307代理人 龙孟华(51)Int.Cl.H02B 11/173(2006.01)H02B 11/02(2006.01)H02B 1/56(2006.01)H01H 71/02(2006.01)(54)实用新型名称一种带电子式断路器的抽屉(57)摘要本实用新型公开一种带电子式断路器的抽屉，包括：抽屉本体，设置在所述抽屉本体内的电子式断路器，以及与所述电子式断路器连接的进线插头、出线插头、手柄；其特征在于，在所述电子式断路器的处理器与主回路之间设有用来采集主回路电压的电压采样电路，在所述抽屉本体的面板上设有与所述处理器连接的显示器，在所述显示器上设有抽屉柜用电参数显示窗口。

与现有技术相比，本实用新型省去外部电流互感器、电流表或多功能表，并减少因穿电流互感器而拐弯的铜排，减少主回路的节点，降低温升，减小柜体的深度，大大的降低成本，同时提高性能。

权利要求书1页 说明书3页 附图2页CN 209313288 U 2019.08.27C N 209313288U权　利　要　求　书1/1页CN 209313288 U1.一种带电子式断路器的抽屉，包括：抽屉本体，设置在所述抽屉本体内的电子式断路器，以及与所述电子式断路器连接的进线插头、出线插头、手柄；其特征在于，在所述电子式断路器的处理器与主回路之间设有用来采集主回路电压的电压采样电路，在所述抽屉本体的面板上设有与所述处理器连接的显示器，在所述显示器上设有抽屉柜用电参数显示窗口。

2.根据权利要求1所述的一种带电子式断路器的抽屉，其特征在于，所述电压采样电路集成在所述电子式断路器内部。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920357667.5(22)申请日 2019.03.20(73)专利权人 杭州泽运电气设备有限公司地址 310000 浙江省杭州市余杭区崇贤街道大安村(72)发明人 黄尤旭　黄朋举　陶丛军　朱丽　(51)Int.Cl.H02B 1/46(2006.01)H02B 1/28(2006.01)(54)实用新型名称一种配电箱用辅助装置(57)摘要本实用新型提供一种配电箱用辅助装置，包括防护盖以及储料盒，防护盖安装在储料盒顶部，储料盒上侧装配有透气网，储料盒前端面下侧装配有密封塞，密封塞上侧安装有观察窗，观察窗上方装配有盖板，盖板两侧固定有固定件，固定件固定在储料盒前端面，储料盒后端面上侧固定有卡扣，储料盒内部中间位置固定有隔板，隔板上侧装配有干燥粒，隔板下方与储料盒之间隔有集水室，本实用新型通过干燥粒、隔板、集水室、盖板、固定件、拉块二以及密封塞的配合使用，能够将水气吸收后储存在底部的集水室内，本实用新型结构简便，安装便捷，使用成本低，辅助干燥效果好。

权利要求书1页 说明书3页 附图2页CN 209608148 U 2019.11.08C N 209608148U权　利　要　求　书1/1页CN 209608148 U1.一种配电箱用辅助装置，包括防护盖(1)以及储料盒(2)，其特征在于：所述防护盖(1)安装在储料盒(2)顶部，所述储料盒(2)上侧装配有透气网(3)，所述储料盒(2)前端面下侧装配有密封塞(4)，所述密封塞(4)上侧安装有观察窗(5)，所述观察窗(5)上方装配有盖板(6)，所述盖板(6)两侧固定有固定件(7)，所述固定件(7)固定在储料盒(2)前端面，所述储料盒(2)后端面上侧固定有卡扣(8)。

2.根据权利要求1所述的一种配电箱用辅助装置，其特征在于：所述防护盖(1)顶部安装有网格板(11)，所述网格板(11)下侧安装有无纺布(13)，所述防护盖(1)前端面中间位置固定有拉块一(12)，所述防护盖(1)底部固定有卡块(14)。

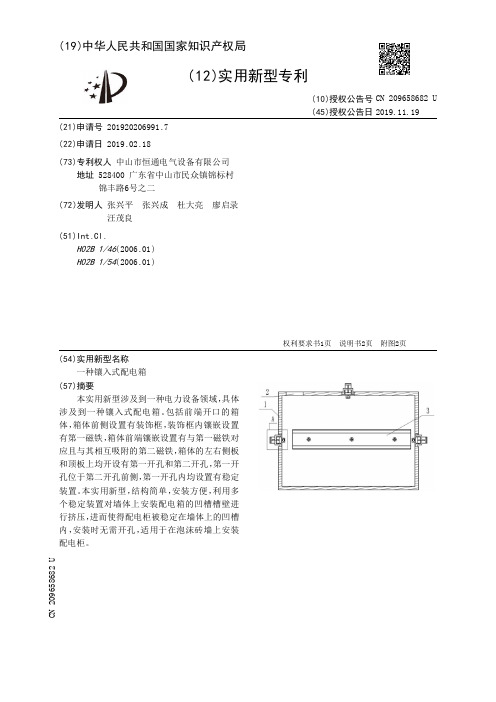

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920206991.7(22)申请日 2019.02.18(73)专利权人 中山市恒通电气设备有限公司地址 528400 广东省中山市民众镇锦标村锦丰路6号之二(72)发明人 张兴平　张兴成　杜大亮　廖启录　汪茂良　(51)Int.Cl.H02B 1/46(2006.01)H02B 1/54(2006.01)(54)实用新型名称一种镶入式配电箱(57)摘要本实用新型涉及到一种电力设备领域，具体涉及到一种镶入式配电箱。

包括前端开口的箱体，箱体前侧设置有装饰框，装饰框内镶嵌设置有第一磁铁，箱体前端镶嵌设置有与第一磁铁对应且与其相互吸附的第二磁铁，箱体的左右侧板和顶板上均开设有第一开孔和第二开孔，第一开孔位于第二开孔前侧，第一开孔内均设置有稳定装置。

本实用新型，结构简单，安装方便，利用多个稳定装置对墙体上安装配电箱的凹槽槽壁进行挤压，进而使得配电柜被稳定在墙体上的凹槽内，安装时无需开孔，适用于在泡沫砖墙上安装配电柜。

权利要求书1页 说明书2页 附图2页CN 209658682 U 2019.11.19C N 209658682U权　利　要　求　书1/1页CN 209658682 U1.一种镶入式配电箱，包括前端开口的箱体(1)，其特征在于，箱体(1)前侧设置有装饰框(12)，装饰框(12)内镶嵌设置有第一磁铁(13)，箱体(1)前端镶嵌设置有与第一磁铁(13)对应且与其相互吸附的第二磁铁(14)，箱体(1)的左右侧板和顶板上均开设有第一开孔(4)和第二开孔(15)，第一开孔(4)位于第二开孔(15)前侧，第一开孔(4)内均设置有稳定装置，所述稳定装置包括固定在第一开孔(4)后侧壁上的金属弹性件(5)，金属弹性件(5)上固定有前端向箱体(1)外部方向倾斜的撑板(6)，撑板(6)上开设有长槽(7)，撑板(6)前侧的第一开孔(4)内设置有顶杆(8)，所述顶杆(8)的两端向同侧方向呈90度弯折，顶杆(8)两端均通过竖直的转轴(19)铰连接在第一开孔(4)内，顶杆(8)中部与撑板(6)接触，第二开孔(15)内铰连接有导轮(16)，第一开孔(4)前侧的箱体(1)内壁上均固定有固定块(10)，固定块(10)上铰连接有螺栓(11)，螺栓(11)贯穿固定块(10)，螺栓(11)一端上铰连接有连接件(17)，拉绳(9)的一端与顶杆(8)中部固定连接，拉绳(9)另一端绕过导轮(16)后与螺栓(11)上的连接件(17)固定连接。

专利名称：一种配电箱
专利类型：实用新型专利
发明人：张爱群,王俊芳,王中龙,张立柱,刘建申请号：CN201820436801.6
申请日：20180329
公开号：CN208078470U
公开日：
20181109
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种配电箱，包括配电箱本体、底座、卡槽、支撑杆、防雨板、吸尘器、垫板、第一吸尘管、第二吸尘管、吸嘴、集尘箱、出尘管、散热孔、散热装置和滑槽，所述配电箱本体底部设置有底座，所述底座上端开设有卡槽，本实用新型结构科学合理，通过防雨板能够对配电箱本体起到防雨的作用，通过电机的转动带动螺纹杆转动，由于滑套通过滑杆被限位于滑槽内，无法旋转，当电机工作正转与反转时，滑套在螺纹杆上下运动，进而带动风扇上下运动，从而对配电箱本体内部电器元件进行散热，通过防尘网能够将风扇吹风带入的灰尘进行隔离，通过吸尘器将灰尘从吸嘴吸收，吸收后的灰尘收集至集尘箱，便于处理。

申请人：国网山东省电力公司泰安供电公司,国家电网公司
地址：271021 山东省泰安市东岳大街8号
国籍：CN
代理机构：北京锺维联合知识产权代理有限公司
代理人：赵中璋
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920603389.7(22)申请日 2019.04.28(73)专利权人 浩钦科技无锡有限公司地址 214000 江苏省无锡市滨湖区棟泽路9-7号3楼(72)发明人 张前军　夏鹏　(74)专利代理机构 北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人 黄冠华(51)Int.Cl.H02G 3/08(2006.01)(54)实用新型名称一种阻尼翻盖走线盒(57)摘要本实用新型提供一种阻尼翻盖走线盒，包括走线盒，所述走线盒内部后侧固定挡板，所述挡板与走线盒内部后壁之间形成空腔，所述空腔内部对称设置两组滑块，两组所述滑块之间通过阻尼转轴安装有盒盖，所述盒盖前端搭载在走线盒上端前侧边缘处，且盒盖下端面和挡板上端面相贴合，所述走线盒内部底端设置电源插座，所述电源插座和走线盒之间均匀设置多组阻尼弹簧，与现有技术相比，本实用新型具有如下的有益效果：实现盒盖的阻尼翻转并隐藏，操作方便，具有相对缓冲功能，稳定性好。

权利要求书1页 说明书3页 附图1页CN 209805335 U 2019.12.17C N 209805335U权　利　要　求　书1/1页CN 209805335 U1.一种阻尼翻盖走线盒，包括走线盒(1)，其特征在于：所述走线盒(1)内部后侧固定挡板(7)，所述挡板(7)与走线盒(1)内部后壁之间形成空腔，所述空腔内部对称设置两组滑块(3)，两组所述滑块(3)之间通过阻尼转轴(8)安装有盒盖(2)，所述盒盖(2)前端搭载在走线盒(1)上端前侧边缘处，且盒盖(2)下端面和挡板(7)上端面相贴合，所述走线盒(1)内部底端设置电源插座(9)，所述电源插座(9)和走线盒(1)之间均匀设置多组阻尼弹簧(10)。

2.根据权利要求1所述的一种阻尼翻盖走线盒，其特征在于：所述走线盒(1)前端面对称开设有两组条形槽(5)，且走线盒(1)下端外表面均匀设有多组凸台(6)，所述凸台(6)上端面开设安装孔。

专利名称：通讯电缆接线钳专利类型：实用新型专利发明人：满杰
申请号：CN99242115.2申请日：19990822
公开号：CN2395441Y
公开日：
20000906
专利内容由知识产权出版社提供
摘要：一种通讯电缆接线钳,它是通过齿轮传动将径向的运动转变为轴向转动,通过径向拉动一段距离,使齿轮传动的最后一个齿轮在轴向上转动一定的圈数。

在最后一级齿轮上有两个平行与齿轮轴的锥形孔,将剥好的电缆线头分别放入两个孔中,通过齿轮的旋转使线头自动绞接在一起。

在线头绞接好后,用剪刀将多余的线头剪下。

在第一级齿轮上装有复位弹簧,通过弹簧作用使通讯电缆接线钳复位。

申请人：满杰
地址：264005 山东省烟台大学电子系
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910355598.9(22)申请日 2019.04.29(71)申请人 国网上海市电力公司地址 200122 上海市浦东新区自由贸易试验区源深路1122号(72)发明人 丁雷青　王建军　高敬贝　周毓颖　倪伟　彭勇　许震欢　姜玉靓　王衍达　施慧　陈卫东　王凤岐　(74)专利代理机构 上海元好知识产权代理有限公司 31323代理人 徐雯琼　张妍(51)Int.Cl.H01R 4/48(2006.01)H01R 43/027(2006.01)(54)发明名称一种用于电气连接的弹簧金具(57)摘要本发明提供一种用于电气连接的弹簧金具，包含：母钳，其顶部为第一弧形弯钩，所述第一弧形弯钩设有一镂空部分；公钳，其顶部为第二弧形弯钩，所述母钳与所述公钳各自的中部位置铰连接，所述母钳与所述公钳中部位置上方放置有主导线和引线；通过压缩或拉伸来张开或闭合母钳和公钳的弹簧，其两端分别与所述母钳和所述公钳底部连接；其中，所述第二弧形弯钩与所述第一弧形弯钩相适配，当闭合母钳和公钳时，所述第二弧形弯钩插入第一弧形弯钩的所述镂空部分，夹紧主导线和引线。

其优点是：本发明提供的弹簧金具，提高了配网检修中的工作效率和安全性，使不停电作业智能化、机械化进一步提升。

权利要求书2页 说明书4页 附图5页CN 109921205 A 2019.06.21C N 109921205A1.一种用于电气连接的弹簧金具，其特征在于，包含：母钳(1)，其顶部为第一弧形弯钩(11)，所述第一弧形弯钩(11)设有一镂空部分；公钳(2)，其顶部为第二弧形弯钩(21)，所述母钳(1)与所述公钳(2)各自的中部位置铰连接，所述母钳(1)与所述公钳(2)中部位置上方放置有主导线和引线；通过压缩或拉伸来张开或闭合母钳(1)和公钳(2)的弹簧(3)，其两端分别与所述母钳(1)和所述公钳(2)底部连接；其中，所述第二弧形弯钩(21)与所述第一弧形弯钩(11)相适配，当闭合母钳(1)和公钳(2)时，所述第二弧形弯钩(21)插入第一弧形弯钩(11)的所述镂空部分，夹紧主导线和引线。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920669808.7(22)申请日 2019.05.11(73)专利权人 广东林发电力实业有限公司地址 512000 广东省韶关市武江区西联镇莞韶工业园阳山片盛强路旁韶关市顺展机械有限公司内1号厂房(72)发明人 冯玲华　(51)Int.Cl.H02B 1/21(2006.01)(54)实用新型名称一种用于电箱的抽出式开关(57)摘要本实用新型公开了一种用于电箱的抽出式开关，包括柜体、以及安装有电路器件的抽屉，所述柜体的前面板上竖直排列有供抽屉插入的开口，柜体的内壁上位于开口的两侧对应设有一对对称设置的滑轨，抽屉的后背板外侧固定安装有与其内部电路器件电连接的磁吸电极端子，柜体的后背板外侧布设有母线，柜体的后背板内侧与磁吸电极端子对应设有与母线电连接并与柜体的后背板弹性连接的磁吸电极母座，抽屉从开口处插入并与滑轨滑动配合，同时磁吸电极端子与磁吸电极母座吸合构成电连接，抽屉的前面板上安装有推拉把手，推拉把手上安装有机械锁。

权利要求书1页 说明书2页 附图2页CN 209544833 U 2019.10.25C N 209544833U权　利　要　求　书1/1页CN 209544833 U1.一种用于电箱的抽出式开关，包括柜体、以及安装有电路器件的抽屉，其特征在于，所述柜体的前面板上竖直排列有供抽屉插入的开口，柜体的内壁上位于开口的两侧对应设有一对对称设置的滑轨，抽屉的后背板外侧固定安装有与其内部电路器件电连接的磁吸电极端子，柜体的后背板外侧布设有母线，柜体的后背板内侧与磁吸电极端子对应设有与母线电连接并与柜体的后背板弹性连接的磁吸电极母座，抽屉从开口处插入并与滑轨滑动配合，同时磁吸电极端子与磁吸电极母座吸合构成电连接，抽屉的前面板上安装有推拉把手，推拉把手上安装有机械锁。

2.根据权利要求1所述一种用于电箱的抽出式开关，其特征在于，所述抽屉的后背板上安装有散热风扇，柜体的后背板上与散热风扇对应设有散热孔。
