公路工程施工测量技术 高程测量与放样

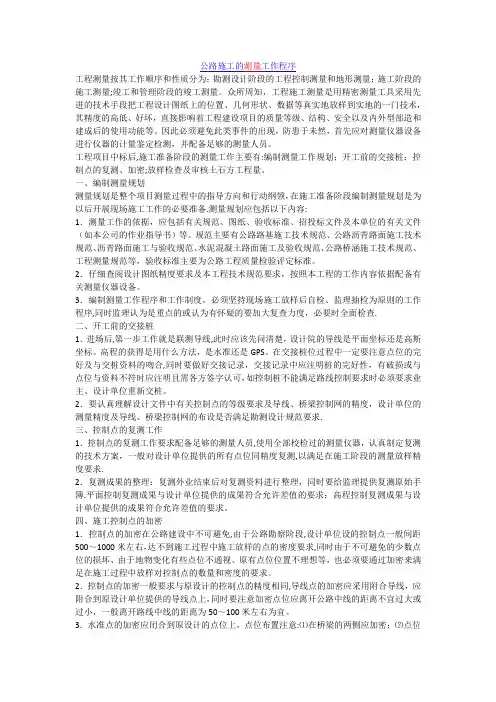

公路施工的测量工作程序工程测量按其工作顺序和性质分为：勘测设计阶段的工程控制测量和地形测量；施工阶段的施工测量;竣工和管理阶段的竣工测量。

众所周知，工程施工测量是用精密测量工具采用先进的技术手段把工程设计图纸上的位置、几何形状、数据等真实地放样到实地的一门技术，其精度的高低、好坏，直接影响着工程建设项目的质量等级、结构、安全以及内外型部造和建成后的使用功能等。

因此必须避免此类事件的出现，防患于未然，首先应对测量仪器设备进行仪器的计量鉴定检测，并配备足够的测量人员。

工程项目中标后,施工准备阶段的测量工作主要有:编制测量工作规划；开工前的交接桩；控制点的复测、加密;放样检查及审核土石方工程量。

一、编制测量规划测量规划是整个项目测量过程中的指导方向和行动纲领，在施工准备阶段编制测量规划是为以后开展现场施工工作的必要准备.测量规划应包括以下内容:1．测量工作的依据，应包括有关规范、图纸、验收标准、招投标文件及本单位的有关文件（如本公司的作业指导书）等。

规范主要有公路路基施工技术规范、公路沥青路面施工技术规范、沥青路面施工与验收规范、水泥混凝土路面施工及验收规范、公路桥涵施工技术规范、工程测量规范等，验收标准主要为公路工程质量检验评定标准。

2．仔细查阅设计图纸精度要求及本工程技术规范要求，按照本工程的工作内容依据配备有关测量仪器设备。

3．编制测量工作程序和工作制度。

必须坚持现场施工放样后自检、监理抽检为原则的工作程序,同时监理认为是重点的或认为有怀疑的要加大复查力度，必要时全面检查.二、开工前的交接桩1．进场后,第一步工作就是联测导线,此时应该先问清楚，设计院的导线是平面坐标还是高斯坐标。

高程的获得是用什么方法，是水准还是GPS。

在交接桩位过程中一定要注意点位的完好及与交桩资料的吻合,同时要做好交接记录，交接记录中应注明桩的完好性，有破损或与点位与资料不符时应注明且需各方签字认可，如控制桩不能满足路线控制要求时必须要求业主、设计单位重新交桩。

市政道路工程测量放线要点总结市政道路工程测量放线是指在道路建设过程中，利用测量仪器和技术对道路工程进行布置和确定的过程。

放线工作的准确性和精度对于道路工程的顺利进行和质量保障具有重要作用。

下面是市政道路工程测量放线的要点总结：一、前期准备：1.了解工程设计：熟悉工程设计方案，包括道路线型、宽度、交叉口位置、净空高度、沟渠和排水设施等各项要求。

2.准备测量仪器：根据工程需要准备好相应的测量仪器，如全站仪、水平仪、经纬仪等，确保仪器的准确性和精度。

二、控制点测量：1.确定控制点：根据设计要求，在工程范围内确定控制点位置，以确定工程的基准线和坐标系统。

2.测量控制点：利用全站仪等仪器对控制点进行测量，包括水平角、垂直角和距离等参数的测量。

3.数据处理：对测量得到的数据进行处理和分析，计算出控制点的坐标和高程值，确保数据的准确性。

三、放线布置：1.确定放线起点：根据设计要求确定道路起点位置，并在地面上标记出来。

2.放线走向：根据设计要求，利用全站仪或水平仪沿道路走向进行放线，确保道路线型和中线的准确性。

3.放线交点：根据设计要求，在道路交叉口位置进行放线，包括中心线和边线的位置。

4.道路宽度：根据设计要求，测量出道路的宽度，包括车行道和人行道的位置。

5.标高测量：对道路的高程进行测量，包括起点、终点和各个交叉口的高程标志。

四、放线精度控制：1.控制角度精度：根据设计要求，控制放线的角度精度，使得道路线型的设计要求得到满足。

2.控制距离精度：根据设计要求，控制放线的距离精度，使得道路的宽度和长度符合设计要求。

3.控制高程精度：根据设计要求，控制放线的高程精度，确保道路的纵向坡度和平面曲线的设计要求得到满足。

五、放线记录和报告：1.记录放线数据：对放线过程中的数据进行记录，包括控制点的坐标、放线走向和标高测量等数据。

2.绘制放线图纸：根据放线记录数据，绘制出相应的放线图纸，包括道路线型、宽度和交叉口位置等信息。

公路工程施工测量手册（原创实用版）目录一、公路工程施工测量手册概述二、公路工程施工测量的基本内容三、公路工程施工测量的步骤与方法四、公路工程施工测量的注意事项五、公路工程施工测量的实际应用案例六、公路工程施工测量的发展趋势正文一、公路工程施工测量手册概述《公路工程施工测量手册》是一本由人民交通出版社在 2008 年 5 月 1 日出版的图书，主要介绍了公路工程施工测量的基本理论、方法和实际应用。

该书旨在为公路工程施工测量提供一本实用的参考工具，以提高测量工程师的实际操作能力。

二、公路工程施工测量的基本内容公路工程施工测量主要包括以下几个方面：1.水准测量：用于确定地面高程，以保证道路的平整度和排水性能。

2.放样测量：根据设计图纸，在实地标注出建筑物和道路的位置、尺寸等信息。

3.控制网测设：在施工区域内建立一个具有代表性的控制网点，用于指导施工测量。

4.路面测量：对道路的路面进行测量，以确保其平整度、宽度等指标符合设计要求。

5.桥梁涵洞测量：对桥梁和涵洞进行测量，以保证其结构尺寸、高程等符合设计要求。

三、公路工程施工测量的步骤与方法1.测量准备工作：包括仪器设备的检查、测量人员的培训等。

2.控制网测设：采用平面控制网和髙程控制网两种方法，选择有代表性的控制点，连接各点组成测区的测量骨干。

3.放样测量：根据设计图纸，使用测量仪器在实地进行标注。

4.水准测量：采用水准仪等设备，测定地面高程，以确保道路的平整度。

5.路面测量：使用路面测量仪器，对道路的路面进行测量，以确保其平整度、宽度等指标符合设计要求。

6.桥梁涵洞测量：对桥梁和涵洞进行测量，以保证其结构尺寸、高程等符合设计要求。

四、公路工程施工测量的注意事项1.测量仪器的精度和测量人员的操作水平对测量结果有很大影响，因此要保证仪器设备的精度和测量人员的专业素质。

2.在测量过程中，要注意安全，防止因操作不当造成的人员伤害和设备损坏。

3.对测量结果要进行严格的质量控制，确保测量数据的准确性和可靠性。

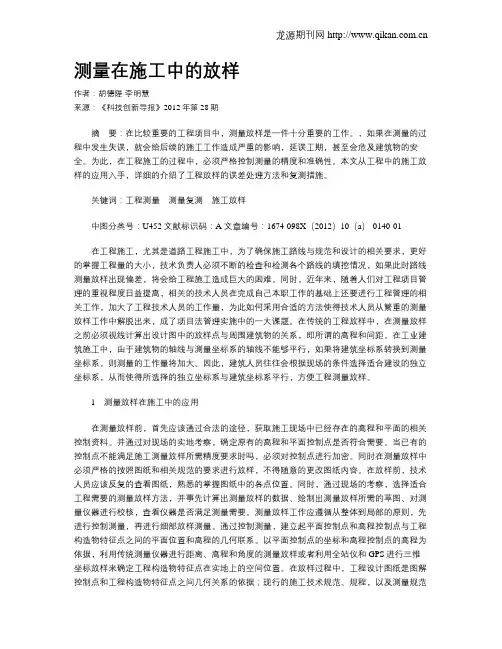

测量在施工中的放样作者：胡德陛李明慧来源：《科技创新导报》2012年第28期摘要：在比较重要的工程项目中，测量放样是一件十分重要的工作。

，如果在测量的过程中发生失误，就会给后续的施工工作造成严重的影响，延误工期，甚至会危及建筑物的安全。

为此，在工程施工的过程中，必须严格控制测量的精度和准确性。

本文从工程中的施工放样的应用入手，详细的介绍了工程放样的误差处理方法和复测措施。

关键词：工程测量测量复测施工放样中图分类号：U452 文献标识码：A 文章编号：1674-098X（2012）10（a）-0140-01在工程施工，尤其是道路工程施工中，为了确保施工路线与规范和设计的相关要求，更好的掌握工程量的大小，技术负责人必须不断的检查和检测各个路线的填挖情况，如果此时路线测量放样出现偏差，将会给工程施工造成巨大的困难。

同时，近年来，随着人们对工程项目管理的重视程度日益提高，相关的技术人员在完成自己本职工作的基础上还要进行工程管理的相关工作，加大了工程技术人员的工作量，为此如何采用合适的方法使得技术人员从繁重的测量放样工作中解脱出来，成了项目法管理实施中的一大课题。

在传统的工程放样中，在测量放样之前必须视线计算出设计图中的放样点与周围建筑物的关系，即所谓的高程和间距。

在工业建筑施工中，由于建筑物的轴线与测量坐标系的轴线不能够平行，如果将建筑坐标系转换到测量坐标系，则测量的工作量将加大。

因此，建筑人员往往会根据现场的条件选择适合建设的独立坐标系，从而使得所选择的独立坐标系与建筑坐标系平行，方便工程测量放样。

1测量放样在施工中的应用在测量放样前，首先应该通过合法的途径，获取施工现场中已经存在的高程和平面的相关控制资料。

并通过对现场的实地考察，确定原有的高程和平面控制点是否符合需要。

当已有的控制点不能满足施工测量放样所需精度要求时吗，必须对控制点进行加密。

同时在测量放样中必须严格的按照图纸和相关规范的要求进行放样，不得随意的更改图纸内容。

公路施工放样方法随着城市的不断发展和交通需求的增加，公路建设变得日益重要。

在公路建设的过程中，准确的放样是确保道路质量和安全的关键步骤之一。

本文将介绍一些常用的公路施工放样方法，以帮助施工人员更好地完成工作。

一、放样前的准备工作在进行公路施工放样之前，施工人员需要充分了解项目需求和设计要求，并准备好相应的工具和设备。

下面是一些常见的准备工作：1. 确认设计图纸：仔细阅读并理解设计图纸中的尺寸、标高和坐标等信息，确保对工程要求有全面的了解。

2. 准备工具和设备：根据具体工程的要求，准备好放样所需的测量工具，如测量尺、水平仪、经纬仪等，以及标记工具，如荧光笔、标线涂料等。

3. 勘测施工现场：在进行放样工作之前，需要进行现场勘测，了解地势、土质、材料堆放位置、附近建筑物等情况，以便更好地选择合适的放样点和放样方法。

二、基础公路施工放样方法1. 剖面放样：根据设计图纸上的标高要求，在道路纵断面的每个关键位置进行放样。

使用水平仪和测量尺，测量出相应位置的高程信息，并在地面上做出相应标记。

2. 横断面放样：在道路横断面上，使用测量尺和经纬仪等工具，根据设计图纸上的横断面尺寸要求，测量出各个关键点的坐标，并在地面上进行标记，以确定基准线和边界。

3. 道路中心线放样：测量道路的中心线位置是公路施工的重要步骤之一。

施工人员可以使用全站仪等高精度测量设备，在公路两侧的固定点上测量中心线的水平距离，并在地面上做出相应标记。

4. 弯道放样：对于具有曲线道路的工程，施工人员需要使用特殊的放样方法来测量曲线点的位置和角度。

常用的方法包括圆心角法、切线法和三点法等。

三、高速公路施工放样方法高速公路施工相对复杂，需要更高的精度和准确性。

以下是一些在高速公路施工中常用的放样方法：1. 高程放样：在高速公路的坡度、隆起和下凹等地方，需要准确测量出各个点的高程信息。

施工人员可以使用高程仪等专业工具进行测量，并在地面上做出相应标记。

2. 路中心线放样：对于高速公路来说，中心线的准确位置尤为重要。

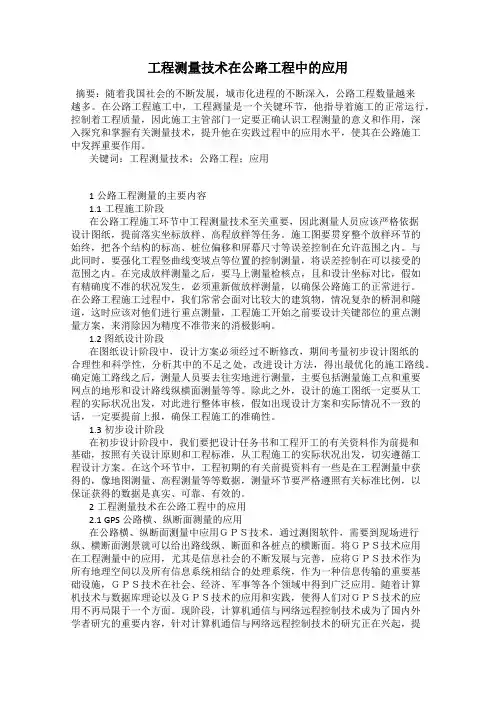

工程测量技术在公路工程中的应用摘要：随着我国社会的不断发展，城市化进程的不断深入，公路工程数量越来越多。

在公路工程施工中，工程测量是一个关键环节，他指导着施工的正常运行，控制着工程质量，因此施工主管部门一定要正确认识工程测量的意义和作用，深入探究和掌握有关测量技术，提升他在实践过程中的应用水平，使其在公路施工中发挥重要作用。

关键词：工程测量技术；公路工程；应用1公路工程测量的主要内容1.1工程施工阶段在公路工程施工环节中工程测量技术至关重要，因此测量人员应该严格依据设计图纸，提前落实坐标放样、高程放样等任务。

施工图要贯穿整个放样环节的始终，把各个结构的标高、桩位偏移和屏幕尺寸等误差控制在允许范围之内。

与此同时，要强化工程竖曲线变坡点等位置的控制测量，将误差控制在可以接受的范围之内。

在完成放样测量之后，要马上测量检核点，且和设计坐标对比，假如有精确度不准的状况发生，必须重新做放样测量，以确保公路施工的正常进行。

在公路工程施工过程中，我们常常会面对比较大的建筑物，情况复杂的桥洞和隧道，这时应该对他们进行重点测量，工程施工开始之前要设计关键部位的重点测量方案，来消除因为精度不准带来的消极影响。

1.2图纸设计阶段在图纸设计阶段中，设计方案必须经过不断修改，期间考量初步设计图纸的合理性和科学性，分析其中的不足之处，改进设计方法，得出最优化的施工路线。

确定施工路线之后，测量人员要去往实地进行测量，主要包括测量施工点和重要网点的地形和设计路线纵横面测量等等。

除此之外，设计的施工图纸一定要从工程的实际状况出发，对此进行整体审核，假如出现设计方案和实际情况不一致的话，一定要提前上报，确保工程施工的准确性。

1.3初步设计阶段在初步设计阶段中，我们要把设计任务书和工程开工的有关资料作为前提和基础，按照有关设计原则和工程标准，从工程施工的实际状况出发，切实遵循工程设计方案。

在这个环节中，工程初期的有关前提资料有一些是在工程测量中获得的，像地图测量、高程测量等等数据，测量环节要严格遵照有关标准比例，以保证获得的数据是真实、可靠、有效的。

公路工程施工测量工艺标准QB/SYGL—JS—LJ—1—20101、适用范围本工艺标准适用于公路工程施工测量作业2、主要应用标准和规范中华人民共和国行业标准《公路勘测规范》（JTG C10-2007）。

中华人民共和国国家标准《工程测量规范》（GB 50026-93）。

中华人民共和国行业标准《公路路基施工技术规范》（JTG F10-2006）中华人民共和国行业标准《公路桥涵施工技术规范》（JTJ 041-2000）中华人民共和国行业标准《公路工程质量检验评定标准》（土建工程）（JTG F80/1-2004）3、测量准备3．1 技术准备3．1．1 熟悉和分析施工现场的地理、地形资料、施工图纸，编制施工测量总体控制技术方案；向现场技术员、施工队伍进行书面的总体测量施工技术交底。

3．1．2 对测量施工过程的安全和环境因素进行识别和评价，并制定相应的预防措施和紧急预案。

3．2 仪器设备准备3．2．1 测量仪器设备：全站仪、水准仪、棱镜、三脚架、50米钢尺、塔尺、花杆、直尺、盒尺、测绳等具有相应出厂合格证书。

3．2．2 数据处理设备：台式计算机、打印机、小型计算器、道路施工测量计算软件。

3．2．3 通讯设备：对讲机、充电器、信号旗。

3．2．4 其它工具：毛笔、记号笔、铁锤、木锯、太阳伞、文件柜。

3．2．5 交通设备：皮卡车或双排货车。

3．3 材料准备小铁钉、线绳、木桩、油漆、工具袋、记录本、打印纸。

3．4人员准备测量工程师、技术员、测工等均需考核，持相应级别证件上岗。

3．5作业条件3．5．1天气：避免在高温、大风、大雾等天气作业。

3．5．2仪器：全站仪、水准仪、钢尺等必须经具有相应的计量标定合格证。

3．5．3人员：测量人员必须经过培训考核合格，持相应证书上岗。

4 操作工艺4．1 工艺流程4．1．1控制测量图纸审核→设计交桩→水准点导线点复核→布置路线施工控制网→水准点导线点加密原地面复测→向现场技术员和施工队进行书面的水准点导线点交底。

公路工程施工放样一、公路工程施工放样的定义和意义公路工程施工放样是指根据设计图纸和规范要求，通过测量设备和工具，将设计中的各种尺寸、位置、坡度等要素准确地标示在施工现场的地面或物体上，为施工人员进行施工提供可视、可操作的依据。

放样工作是工程施工的第一道工序，是工程施工的基础工作，其准确性和精细程度直接影响着整个工程的质量和工期。

公路工程施工放样的意义主要体现在以下几个方面：1. 为施工提供准确的工作依据。

通过放样，能够准确地确定道路中心线、道路边坡、桥梁、隧道等设施的位置和形状，使得施工人员能够清晰地了解施工的范围和位置，以确保施工的准确性和规范性。

2. 为质量控制提供有效手段。

通过放样可以对工程的各项尺寸、位置、坡度等要素进行准确测量和标示，有利于及时发现和解决施工中的问题，确保工程质量符合设计要求。

3. 为管理决策提供科学依据。

通过对放样数据的记录和分析，可以了解施工进度、质量状况和问题反馈等信息，为管理者提供科学依据，及时调整施工方案，保障工程顺利进行。

二、公路工程施工放样的方法和步骤公路工程施工放样的方法和步骤主要包括以下几个环节：1. 放样前的准备工作。

在进行放样前，首先要对施工现场进行勘察和测量，了解地形、地貌和环境情况，确定放样的范围和方式。

同时要准备好所需的放样工具和设备，包括放样仪、测量尺、测量经纬仪等。

2. 放样点的确定。

根据设计图纸和规范要求，确定放样点的位置和数量，包括道路中心线、道路边坡、桥梁、隧道等设施的放样点。

放样点要选择在易于观测和标示的地方，以保证放样的准确性和精度。

3. 放样数据的记录和分析。

在进行放样时，要准确记录测量数据，包括放样点的坐标、高程、坡度、长度等信息，并进行必要的数据分析和检查，以确保数据的准确性和完整性。

4. 放样点的设置和标示。

根据设计要求和放样数据，使用放样仪等测量工具，在放样点上进行测量和标示，包括插杆、拉线、标记、标志等处理，将设计中的各项要素准确地标示在现场地面或物体上。

+目录一、绪论 (3)二、施工放样的基本方法 (3)1．已知距离的放样 (3)2．已知高程的放样 (4)3．已知点的放样 (5)三、中线放样 (7)四、路基的施工放样 (8)1路基横断面施工放样 (8)2路基横断面的放样方法 (9)五、路面的施工放样 (12)1.路面放样 (12)2.挡土墙施工放样 (13)六、总结 (15)参考文献 (16)致谢 (17)摘要测量的工作包括内业和外业，本文主要阐述外业的内容，即施工放线。

测量放样工作应遵循从整体到局部的原则，先进行控制测量，再进行细部放样测量。

通过控制测量，建立起平面控制点和高程控制点与工程构造物特征点之间的平面位置和高程的几何联系。

但其实在一线施工的人员都知道一个潜规则，那就是搞测量的师傅们是不会轻易得告诉你施工测量中的所用的公式，因为那是他们的赚钱法宝，说出来他就没得活干了，以至于在工地的测量施工人员很少能彻底搞清楚施工放线中的来龙去脉，为了保证工程质量及杜绝工程上出现这类恶略现象特出此文.关键词：公路工程；施工放样；潜规则AbstractMeasurement of the work include indoor and outdoor industry, this article mainly expounds the external content, namely putting lines in the construction. Surveying setting-out work should follow from local to the whole of the first principle, control survey, then detail lofting. Through the control measure, establish horizontal control point and elevation control points and construction between feature points location and elevation plane geometric relation. But in the line of the construction personnel know an unspoken rule, that is engaged in the measurement of the masters are not easily tell you in construction survey of the formula used, as it is their money magic weapon, said he could not work, so that the site of the measuring staff rarely completely figuring out putting lines in the construction in the sequence of events, in order to ensure the engineering quality and avoid engineering appear this kind of phenomenon this article slightly evil out.Key words: Highway Engineering; construction; unspoken rule引言工程构造物主要指路基、路面、桥涵、隧道及其附属构造物和排水构造物。

高程放样方法与步骤高程放样是土木工程中常用的一种测量方法，它主要用于确定地面或建筑物的高程，是建筑设计、施工和监理中不可或缺的一部分。

高程放样的目的是准确测量和标定地面或建筑物的高程，以便确保施工过程中的准确性和安全性。

下面将介绍高程放样的方法与步骤。

一、高程放样方法1.全站仪法全站仪是一种精密的测量仪器，它可以同时测量水平角和垂直角，并测得目标点的水平距离和高差。

在高程放样中，全站仪可以通过测量已知点的高程，并通过角度和距离的测量来确定待测点的高程。

2.水准测量法水准仪是用来测量水平线的仪器，它可以直接测量待测点相对于已知点的高程差。

水准测量法需要在地面上设置几个已知高程的基准点，然后通过水准仪进行相对测量，以确定其他点的高程。

3.高程网法高程网是利用一系列三角形或多边形的相互关系来确定各点的高程。

在高程网法中，需要通过测量各个角点的水平距离和高程差来确定各点的高程，从而构建高程网，进而确定目标点的高程。

二、高程放样步骤1.确定基准点首先需要在测量区域内确定一些已知高程的基准点，可以使用地图上标注的固定点、建筑物的基准点或者人工设置测量点，这些点的高程是已知的。

2.选择放样方法根据实际情况和测量要求选择合适的高程放样方法，一般可以根据测量区域的大小、地形的复杂性和测量精度的要求来选择合适的放样方法。

3.设置测量设备根据选择的高程放样方法，设置相应的测量设备，如全站仪、水准仪等，并校准仪器的水平和垂直。

4.进行测量在基准点和目标点之间进行测量，按照所选的放样方法进行实际的高程测量，记录下各点的水平距离、垂直角度和高程差。

5.数据处理对测量所得的数据进行处理，计算各个目标点的高程，可以通过三角测量法、水准网法等进行数据处理，得到最终的高程数据。

6.验证精度对测量得到的高程数据进行验证，可以使用其他测量方法或者现有的地形图进行比对，以确保测量数据的准确性和可靠性。

高程放样是土木工程中重要的测量方法，通过合理选择放样方法和严格执行测量步骤，可以准确获取地面或建筑物的高程信息，为施工和设计提供重要的数据支持。

公路工程施工放样是一项重要的工作，它直接影响到公路工程的质量、进度和投资。

本文将从公路工程施工放样的定义、作用、依据、流程和注意事项等方面进行详细阐述。

一、定义公路工程施工放样是指利用测量技术将设计图纸上的公路工程构造物的平面位置、高程和几何尺寸等要素在实地标定出来，作为施工的依据。

施工放样是公路工程施工过程中的一项基础性工作，贯穿于公路工程建设的全过程。

二、作用1. 确保施工质量：施工放样为施工人员提供了准确的位置和高程信息，保证了公路工程构造物的准确性和完整性，从而确保了公路工程的质量。

2. 提高施工效率：通过施工放样，施工人员可以迅速了解设计图纸上的要求，合理配置资源，提高施工效率。

3. 控制工程投资：施工放样有助于施工单位合理控制工程投资，避免因施工错误导致的返工、浪费等问题。

三、依据公路工程施工放样的依据包括：《公路工程技术标准》、各种构造物的施工技术规范、规程、测量规范以及工程设计图纸等。

这些依据为施工放样提供了准确的数据和操作规程。

四、流程1. 控制测量：施工放样前，首先要进行控制测量，建立平面控制点和高程控制点，为细部放样提供基准。

2. 细部放样：根据设计图纸，利用测量仪器进行距离、高程和角度的测量，将公路工程构造物的特征点标定在实地。

3. 成果复核：对放样成果进行复核，确保放样精度符合要求。

4. 施工指导：将放样成果提交给施工单位，作为施工的依据。

五、注意事项1. 严谨的工作态度：施工放样是一项精确细致的工作，要求测量人员具备严谨的工作态度，确保放样成果的准确性。

2. 熟练掌握测量仪器和操作方法：测量人员应熟练掌握测量仪器和操作方法，提高放样效率。

3. 定期检查和维护测量仪器：为确保测量仪器的准确性和可靠性，应定期进行检查和维护。

4. 及时处理放样过程中出现的问题：在放样过程中，如遇到问题，应及时与设计单位、施工单位沟通，共同解决问题。

5. 遵守法律法规：在施工放样过程中，严格遵守国家法律法规，确保工程建设的合法性。
