附件6：CO 2吸收-解吸实验资料一、实验流程图本实验是在填料塔中用水吸收空气和CO 2混合气中的CO 2，和用空气解吸水中的CO 2以求取填料塔的吸收传质系数和解吸系数。
图1. 吸收与解吸实验流程图阀门：V A01—吸收液流量调节阀，V A02—吸收塔空气流量调节阀，V A03—解吸塔空气流量调节阀，V A04—解吸液流量调节阀，V A05—吸收塔CO 2流量调节阀，V A06—风机旁路调节阀，V A07—吸收泵放净阀，V A08—水箱放净阀，V A09—解吸液回流阀，V A10—吸收泵回流阀，AI01—吸收塔进气采样阀， AI02 —吸收塔排气采样阀， AI03—解吸塔进气采样阀， AI04—解吸塔排气采样阀，AI05—吸收塔塔顶液体采样阀，AI06—解吸塔塔顶液体采样阀，AI07—解吸塔塔底液体采样阀，V A11—吸收塔放净阀，V A12—解吸塔放净阀，V A13—缓冲罐放净阀风压6kPa，风量55m3/hCO2钢瓶温度：TI01—液相温度流量：FI01—吸收塔空气流量，FI02—吸收液流量，FI03—解吸塔空气流量，FI04—解吸液流量，FI05—CO2气体流量图2. CO2吸收‐解吸实验装置实物照片二、实验设备结构参数吸收塔：塔内径100 mm；填料层高550 mm；填料为陶瓷拉西环；丝网除沫解吸塔：塔内径100 mm；填料层高550 mm；填料为φ6不锈钢θ环；丝网除沫风机：旋涡气泵，6kPa，55m3/h；吸收泵：扬程12m，流量14L/min；解吸泵：扬程14m，流量3.6m3/h；饱和罐：PE，50L温度：Pt100传感器流量计：水涡轮流量计：200～1000L/h；气相质量流量计：0～1.2 m3/h；气相转子流量计：1～4 L/min；三、实验注意事项1.在实验中，两个水流量计的读数要尽量保持一致；2.测取液泛数据点时，等待时间不要过长，避免液泛过于强烈导致液体喷出塔外；3.调节解吸塔的空气流量时要求在不液泛的情况下，尽量维持在较大的气量；4.泵是机械密封，必须在泵有水时使用，若泵内无水空转，易造成机械密封件升温损坏而导致密封不严，严禁泵内无水空转；5.液相采样和滴定时，要保证规范操作，以免影响测定和数据分析；6.实验结束时，注意按顺序关闭风机、水泵和阀门等。
1. 了解吸收和解吸的原理。
2. 熟悉吸收解吸反应的实验操作。
3. 通过实验观察吸收解吸实验现象特征。
4. 探讨不同物质的吸收和解吸特性。
二、实验原理吸收和解吸是化学工程中常见的传质过程。
吸收是指气体中的溶质被液体吸收剂吸收的过程，而解吸则是将吸收剂中的溶质释放出来的过程。
本实验采用物理吸收法，即利用液态吸收剂对气体混合物中的特定组分进行吸收和解吸。
三、实验材料与仪器1. 实验材料：CO2气体、NaOH溶液、盐酸、苯、四氯化碳等。
2. 实验仪器：气体发生器、气体流量计、吸收塔、解吸塔、冷凝器、温度计、压力计、秒表等。
四、实验步骤1. 吸收实验：（1）将CO2气体通入装有NaOH溶液的吸收塔中，调节气体流量和温度。
（2）观察气体在吸收塔中的流动状态，记录吸收前后的气体流量和温度。
（3）将吸收后的气体通入装有盐酸的解吸塔中，调节气体流量和温度。
（4）观察气体在解吸塔中的流动状态，记录解吸前后的气体流量和温度。
2. 解吸实验：（1）将苯通入装有四氯化碳的吸收塔中，调节气体流量和温度。
（2）观察气体在吸收塔中的流动状态，记录吸收前后的气体流量和温度。
（3）将吸收后的气体通入装有苯的解吸塔中，调节气体流量和温度。
（4）观察气体在解吸塔中的流动状态，记录解吸前后的气体流量和温度。
1. 吸收实验：（1）CO2气体在吸收塔中流速逐渐减慢，气体颜色变浅。
（2）解吸后的气体在解吸塔中流速逐渐加快，气体颜色变深。
2. 解吸实验：（1）苯气体在吸收塔中流速逐渐减慢，气体颜色变浅。
（2）解吸后的气体在解吸塔中流速逐渐加快，气体颜色变深。
六、实验数据与分析1. 吸收实验：（1）吸收前后的气体流量：Q1 = 0.2 L/min，Q2 = 0.1 L/min。
（2）吸收前后的气体温度：T1 = 25℃，T2 = 20℃。
（3）根据实验数据，计算吸收系数K1和吸收速率V1。
2. 解吸实验：（1）吸收前后的气体流量：Q3 = 0.2 L/min，Q4 = 0.3 L/min。

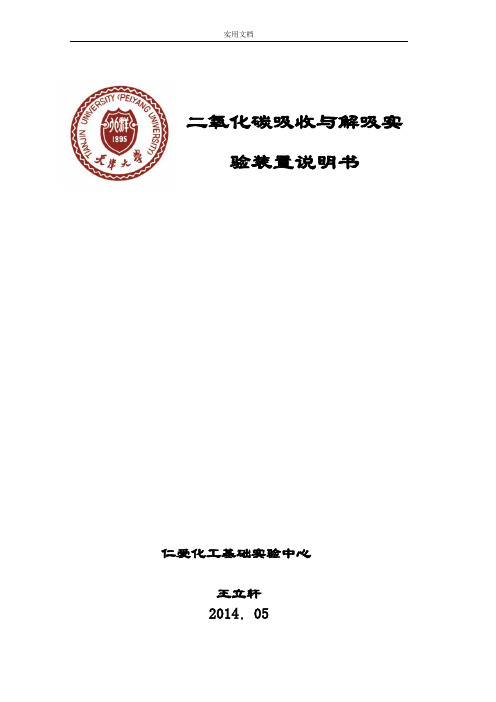

实用文档二氧化碳吸收与解吸实验装置说明书仁爱化工基础实验中心王立轩2014．05一、实验目的：1.了解填料吸收塔的结构和流体力学性能。
2．学习填料吸收塔传质能力和传质效率的测定方法。
二、实验内容1. 测定填料层压强降与操作气速的关系，确定填料塔在一定液体喷淋量下的液泛气速。
2. 固定液相流量和入塔混合气氨的浓度，在液泛速度以下取两个相差较大的气相流量，分别测量塔的传质能力（传质单元数和回收率）和传质效率（传质单元高度和体积吸收总系数）。
3. 采用纯水吸收二氧化碳、空气解吸水中二氧化碳，测定填料塔的液侧传质膜系数和总传质系数。
三、实验原理1.气体通过填料层的压强降：压强降是塔设计中的重要参数，气体通过填料层压强降的大小决定了塔的动力消耗。
压强降与气、液流量有关，不同液体喷淋量下填料层的压强降P ∆与气速u 的关系如图1-1所示：图1-1 填料层的P ∆～u 关系当无液体喷淋即喷淋量00=L 时，干填料的P ∆～u 的关系是直线，如图中的直线0。
当有一定的喷淋量时，P ∆～u 的关系变成折线，并存在两个转折点，下转折点称为“载点”，上转折点称为“泛点”。
这两个转折点将P ∆～u关系分为三个区段：恒持液量区、载液区与液泛区。
2. 传质性能：吸收系数是决定吸收过程速率高低的重要参数，而实验测定是获取吸收系数的根本途径。
对于相同的物系及一定的设备（填料类型与尺寸），吸收系数将随着操作条件及气液接触状况的不同而变化。
（1）二氧化碳吸收-解吸实验根据双膜模型的基本假设，气侧和液侧的吸收质A 的传质速率方程可分别表达为气膜 )(Ai A g A p p A k G -= （1-1）液膜 )(A Ai l A C C A k G -= （1-2）式中：A G —A 组分的传质速率，1-⋅s kmoI ；A —两相接触面积，m 2；A P —气侧A 组分的平均分压，Pa ；Ai P —相界面上A 组分的平均分压，Pa ； A C —液侧A 组分的平均浓度，3-⋅m kmolAi C —相界面上A 组分的浓度3-⋅m kmolg k —以分压表达推动力的气侧传质膜系数，112---⋅⋅⋅Pa s m kmol ;l k —以物质的量浓度表达推动力的液侧传质膜系数，1-⋅s m 。
二氧化碳填料吸收与解吸实验装置说明书天津大学化工基础实验中心2013．06一、实验目的1.了解填料吸收塔的结构、性能和特点，练习并掌握填料塔操作方法；通过实验测定数据的处理分析，加深对填料塔流体力学性能基本理论的理解，加深对填料塔传质性能理论的理解。
2.掌握填料吸收塔传质能力和传质效率的测定方法，练习对实验数据的处理分析。
二、实验内容1. 测定填料层压强降与操作气速的关系，确定在一定液体喷淋量下的液泛气速。
2. 固定液相流量和入塔混合气二氧化碳的浓度，在液泛速度下，取两个相差较大的气相流量，分别测量塔的传质能力（传质单元数和回收率）和传质效率（传质单元高度和体积吸收总系数）。
3. 进行纯水吸收二氧化碳、空气解吸水中二氧化碳的操作练习，同时测定填料塔液侧传质膜系数和总传质系数。
三、实验原理：气体通过填料层的压强降：压强降是塔设计中的重要参数，气体通过填料层压强降的大小决定了塔的动力消耗。
压强降与气、液流量均有关，不同液体喷淋量下填料层的压强降P ∆与气速u 的关系如图一所示：图一 填料层的P ∆～u 关系当液体喷淋量00=L 时，干填料的P ∆～u 的关系是直线，如图中的直线0。
当有一定的喷淋量时，P ∆～u 的关系变成折线，并存在两个转折点，下转折点称为“载点”，上转折点称为“泛点”。
这两个转折点将P ∆～u 关系分为三个区段：既恒持液量区、载液区及液泛区。
传质性能：吸收系数是决定吸收过程速率高低的重要参数，实验测定可获取吸收系数。
对于相同的物系及一定的设备（填料类型与尺寸），吸收系数随着操作条件及气液接触状况的不同而变化。
1.二氧化碳吸收-解吸实验根据双膜模型的基本假设，气侧和液侧的吸收质A 的传质速率方程可分别表达为气膜 )(Ai A g A p p A k G -= （1）液膜 )(A Ai l A C C A k G -= （2） 式中：A G —A 组分的传质速率，1-⋅s kmoI ；A —两相接触面积，m 2；A P —气侧A 组分的平均分压，Pa ；Ai P —相界面上A 组分的平均分压，Pa ；A C —液侧A 组分的平均浓度，3-⋅m kmolAi C —相界面上A 组分的浓度3-⋅m kmolg k —以分压表达推动力的气侧传质膜系数，112---⋅⋅⋅Pa s m kmol ;l k —以物质的量浓度表达推动力的液侧传质膜系数，1-⋅s m 。
二氧化碳吸收与解吸实验一、实验目的1.了解填料吸收塔的结构、性能和特点，练习并掌握填料塔操作方法；通过实验测定数据的处理分析，加深对填料塔流体力学性能基本理论的理解，加深对填料塔传质性能理论的理解。
2.掌握填料吸收塔传质能力和传质效率的测定方法，练习实验数据的处理分析。
二、实验内容1. 测定填料层压强降与操作气速的关系，确定在一定液体喷淋量下的液泛气速。
2. 固定液相流量和入塔混合气二氧化碳的浓度，在液泛速度下，取两个相差较大的气相流量，分别测量塔的传质能力（传质单元数和回收率）和传质效率（传质单元高度和体积吸收总系数）。
3. 进行纯水吸收二氧化碳、空气解吸水中二氧化碳的操作练习，同时测定填料塔液侧传质膜系数和总传质系数。
三、实验原理：气体通过填料层的压强降：压强降是塔设计中的重要参数，气体通过填料层压强降的大小决定了塔的动力消耗。
压强降与气、液流量均有关，不同液体喷淋量下填料层的压强降P ∆与气速u 的关系如图一所示：123L 3L 2L 1L 0 =＞＞0图一 填料层的P ∆～u 关系当液体喷淋量00=L 时，干填料的P ∆～u 的关系是直线，如图中的直线0。
ΔP , k P a当有一定的喷淋量时，P ∆～u 的关系变成折线，并存在两个转折点，下转折点称为“载点”，上转折点称为“泛点”。
这两个转折点将P ∆～u 关系分为三个区段：既恒持液量区、载液区及液泛区。
传质性能：吸收系数是决定吸收过程速率高低的重要参数，实验测定可获取吸收系数。
对于相同的物系及一定的设备（填料类型与尺寸），吸收系数随着操作条件及气液接触状况的不同而变化。
1.二氧化碳吸收-解吸实验根据双膜模型的基本假设，气侧和液侧的吸收质A 的传质速率方程可分别表达为 气膜 )(Ai A g A p p A k G -= （1） 液膜 )(A Ai l A C C A k G -= （2） 式中：A G —A 组分的传质速率，1-⋅s kmoI ；A —两相接触面积，m 2；A P —气侧A 组分的平均分压，Pa ； Ai P —相界面上A 组分的平均分压，Pa ；A C —液侧A 组分的平均浓度，3-⋅m kmol Ai C —相界面上A 组分的浓度3-⋅m kmolg k —以分压表达推动力的气侧传质膜系数，112---⋅⋅⋅Pa s m kmol ;l k —以物质的量浓度表达推动力的液侧传质膜系数，1-⋅s m 。
二氧化碳吸收与解吸实验一、实验目的1.了解填料吸收塔的结构、性能和特点，练习并掌握填料塔操作方法；通过实验测定数据的处理分析，加深对填料塔流体力学性能基本理论的理解，加深对填料塔传质性能理论的理解。
2.掌握填料吸收塔传质能力和传质效率的测定方法，练习实验数据的处理分析。
二、实验内容1. 测定填料层压强降与操作气速的关系，确定在一定液体喷淋量下的液泛气速。
2. 固定液相流量和入塔混合气二氧化碳的浓度，在液泛速度下，取两个相差较大的气相流量，分别测量塔的传质能力（传质单元数和回收率）和传质效率（传质单元高度和体积吸收总系数）。
3. 进行纯水吸收二氧化碳、空气解吸水中二氧化碳的操作练习，同时测定填料塔液侧传质膜系数和总传质系数。
三、实验原理：气体通过填料层的压强降：压强降是塔设计中的重要参数，气体通过填料层压强降的大小决定了塔的动力消耗。
压强降与气、液流量均有关，不同液体喷淋量下填料层的压强降P ∆与气速u 的关系如图一所示：图一 填料层的P ∆～u 关系当液体喷淋量00=L 时，干填料的P ∆～u 的关系是直线，如图中的直线0。
当有一定的喷淋量时，P ∆～u 的关系变成折线，并存在两个转折点，下转折点称为“载点”，上转折点称为“泛点”。
这两个转折点将P ∆～u 关系分为三个区段：既恒持液量区、载液区及液泛区。
传质性能：吸收系数是决定吸收过程速率高低的重要参数，实验测定可获取吸收系数。
对于相同的物系及一定的设备（填料类型与尺寸），吸收系数随着操作条件及气液接触状况的不同而变化。
1.二氧化碳吸收-解吸实验根据双膜模型的基本假设，气侧和液侧的吸收质A 的传质速率方程可分别表达为 气膜 )(Ai A g A p p A k G -= （1） 液膜 )(A Ai l A C C A k G -= （2） 式中：A G —A 组分的传质速率，1-⋅s kmoI ；A —两相接触面积，m 2；A P —气侧A 组分的平均分压，Pa ； Ai P —相界面上A 组分的平均分压，Pa ；A C —液侧A 组分的平均浓度，3-⋅m kmol Ai C —相界面上A 组分的浓度3-⋅m kmolg k —以分压表达推动力的气侧传质膜系数，112---⋅⋅⋅Pa s m kmol ;l k —以物质的量浓度表达推动力的液侧传质膜系数，1-⋅s m 。
实用文档二氧化碳吸收与解吸实验装置说明书仁爱化工基础实验中心王立轩2014．05一、实验目的：1.了解填料吸收塔的结构和流体力学性能。
2．学习填料吸收塔传质能力和传质效率的测定方法。
二、实验内容1. 测定填料层压强降与操作气速的关系，确定填料塔在一定液体喷淋量下的液泛气速。
2. 固定液相流量和入塔混合气氨的浓度，在液泛速度以下取两个相差较大的气相流量，分别测量塔的传质能力（传质单元数和回收率）和传质效率（传质单元高度和体积吸收总系数）。
3. 采用纯水吸收二氧化碳、空气解吸水中二氧化碳，测定填料塔的液侧传质膜系数和总传质系数。
三、实验原理1.气体通过填料层的压强降：压强降是塔设计中的重要参数，气体通过填料层压强降的大小决定了塔的动力消耗。
压强降与气、液流量有关，不同液体喷淋量下填料层的压强降P ∆与气速u 的关系如图1-1所示：图1-1 填料层的P ∆～u 关系当无液体喷淋即喷淋量00=L 时，干填料的P ∆～u 的关系是直线，如图中的直线0。
当有一定的喷淋量时，P ∆～u 的关系变成折线，并存在两个转折点，下转折点称为“载点”，上转折点称为“泛点”。
这两个转折点将P ∆～u关系分为三个区段：恒持液量区、载液区与液泛区。
2. 传质性能：吸收系数是决定吸收过程速率高低的重要参数，而实验测定是获取吸收系数的根本途径。
对于相同的物系及一定的设备（填料类型与尺寸），吸收系数将随着操作条件及气液接触状况的不同而变化。
（1）二氧化碳吸收-解吸实验根据双膜模型的基本假设，气侧和液侧的吸收质A 的传质速率方程可分别表达为气膜 )(Ai A g A p p A k G -= （1-1）液膜 )(A Ai l A C C A k G -= （1-2）式中：A G —A 组分的传质速率，1-⋅s kmoI ；A —两相接触面积，m 2；A P —气侧A 组分的平均分压，Pa ；Ai P —相界面上A 组分的平均分压，Pa ； A C —液侧A 组分的平均浓度，3-⋅m kmolAi C —相界面上A 组分的浓度3-⋅m kmolg k —以分压表达推动力的气侧传质膜系数，112---⋅⋅⋅Pa s m kmol ;l k —以物质的量浓度表达推动力的液侧传质膜系数，1-⋅s m 。
实验名称:吸收（解吸）实验一、实验目的1 了解填料塔吸收装置的基本结构及流程；2 掌握总体积传质系数的测定方法；3 测定填料塔的流体力学性能；4 了解气体空塔速度和液体喷淋密度对总体积传质系数的影响；5 了解气相色谱仪和六通阀在线检测CO2浓度和测量方法；6 学会化工原理实验软件库的使用。
二、实验装置流程示意图及实验流程简述1〕装置流程本实验装置流程如图6－1所示：水经转子流量计后送入填料塔塔顶再经喷淋头喷淋在填料顶层。
由风机输送来的空气和由钢瓶输送来的二氧化碳气体混合后，一起进入气体混合稳压罐，然后经转子流量计计量后进入塔底，与水在塔内进行逆流接触，进行质量和热量的交换，由塔顶出来的尾气放空，由于本实验为低浓度气体的吸收，所以热量交换可略，整个实验过程可看成是等温吸收过程。
2〕主要设备（1）吸收塔：高效填料塔，塔径100mm，塔内装有金属丝网板波纹规整填料，填料层总高度2000mm.。
塔顶有液体初始分布器，塔中部有液体再分布器，塔底部有栅板式填料支承装置。
填料塔底部有液封装置，以避免气体泄漏。
（2）填料规格和特性：金属丝网板波纹填料：型号JWB—700Y，填料尺寸为φ100×50mm，比表面积700m2/m3。
（4）气泵：层叠式风机，风量0～90m3/h，风压40kPa；（5）二氧化碳钢瓶；（6）气相色谱仪（型号：SP6801）；（7）色谱工作站：浙大NE2000。
三、简述实验操作步骤及安全注意事项1 实验步骤（1）熟悉实验流程及弄清气相色谱仪及其配套仪器结构、原理、使用方法及其注意事项；（2）打开仪表电源开关及风机电源开关；（3）开启进水总阀，使水的流量达到400L/h左右。
让水进入填料塔润湿填料。
（4）塔底液封控制：仔细调节阀门○2的开度，使塔底液位缓慢地在一段区间内变化，以免塔底液封过高溢满或过低而泄气。
（5）打开CO2钢瓶总阀，并缓慢调节钢瓶的减压阀（注意减压阀的开关方向与普通阀门的开关方向相反，顺时针为开，逆时针为关），使其压力稳定在0.1Mpa左右；（6）仔细调节空气流量阀至1m3/h，并调节CO2调节转子流量计的流量，使其稳定在100L/h～160 L/h；（7）仔细调节尾气放空阀的开度，直至塔中压力稳定在实验值；（8）待塔操作稳定后，读取各流量计的读数及通过温度数显表、压力表读取各温度、压力，通过六通阀在线进样，利用气相色谱仪分析出塔顶、塔底气相组成；（9）改变水流量值，重复步骤（6）（7）（8）。
吸收物系的变化—二氧化碳吸收解析实验二氧化碳吸收实验，听起来是不是有点高大上？但这个实验就像一场科学的魔术秀，能让你对周围的世界有更深的了解。
想象一下，咱们的空气中满是二氧化碳，这家伙可不是个善茬，它可是导致全球变暖的罪魁祸首之一。
今天，就让我们一起“亲密接触”一下这个小家伙，看看它到底是怎么被“吸收”的。
得有个好的开始嘛。
咱们准备些简单的工具，像是烧杯、试管，还有那种一看就让人想起化学课的液体，哎呀，就是指示剂。
然后，拿出一些植物的叶子，像是小草、小花，它们可是一等一的二氧化碳吸收高手。
咱们把这些小家伙放进水里，稍微等待一会儿，嘿，这时候空气中的二氧化碳就开始“请客”了，逐渐被水吸收。
你知道吗，水就像是一个大海绵，把二氧化碳吸得津津有味。
这个过程其实就是个化学反应，水和二氧化碳结合，形成了碳酸。
这碳酸可不是啥好东西，喝多了可得牙齿发愁。
但咱们的实验可不是为了让你口渴，而是要让大家明白二氧化碳的存在。
哎，真是个有趣的小家伙，光吃不喝的！然后，咱们就可以观察水的变化了，水的颜色会因为指示剂的存在而发生变化。
小伙伴们，这个时候可得注意了，看到颜色变得多么美丽，就像魔法一样！这可不是单纯的变化，而是告诉我们，二氧化碳的浓度在下降，水吸收得可真不错。
这种变化，既神奇又令人振奋，仿佛在告诉我们：大自然的力量真是无穷无尽！实验还可以变得更加有趣，咱们可以尝试不同的条件。
比如说，增加光照，这可让植物更加努力地“工作”。
嘿，植物可不是吃白饭的，它们需要光、需要水，也需要二氧化碳来进行光合作用。
想象一下，阳光照射下，植物们就像是上了发条的小人儿，开始加速吸收二氧化碳，简直是一场“吸收大赛”！实验的过程中难免会遇到小麻烦。
比如说，没注意水温，或者指示剂用得太少，这可会影响结果。
别着急，这都是实验的一部分嘛，犯错了就重新来。
就像生活，跌倒了再爬起来，重要的是坚持不懈，才能见到成果。
实验的最终结果就像是一个大揭晓，咱们通过简单的步骤，竟然能看到二氧化碳被“吸收”了。
二氧化碳吸收与解吸实验问题讨论1. 引言二氧化碳（CO2）是一种重要的温室气体，对地球的气候变化起着重要作用。
随着人类经济的发展和工业化进程的加快，CO2的排放量不断增加，导致大气中CO2的浓度上升，从而引发全球气候变化的问题。
因此，了解二氧化碳的吸收与解吸过程对于应对气候变化具有重要意义。
本实验旨在探究二氧化碳的吸收与解吸过程，分析其对环境的影响，并提出可能的解决方案。
本文将从实验的原理、实验方法、实验结果以及对结果的讨论等方面展开讨论。
2. 实验原理二氧化碳的吸收与解吸是通过物质在不同条件下的相变过程实现的。
一般来说，二氧化碳的吸收过程与温度、压力、浓度等因素有关。
在适当的温度和压力下，二氧化碳会从空气中溶解到溶液中；而在不同的条件下，溶液中的二氧化碳会释放出来，实现解吸过程。
3. 实验方法本实验采用溶液的吸收与解吸方法，具体的实验步骤如下：3.1 实验材料•二氧化碳气体•水•盐酸溶液•实验装置：气体收集瓶、试管、密封橡胶塞、恒温水浴器等3.2 实验步骤1.准备实验装置：将气体收集瓶、试管等清洗干净，放入恒温水浴器中加热，使其达到一定温度，以保证实验的稳定性。
2.将一定量的水倒入气体收集瓶中，加入少量盐酸溶液。
3.用实验装置连接好气体收集瓶与试管，确保气体通道畅通。
4.打开二氧化碳气体源，将二氧化碳气体缓慢通入试管中，观察二氧化碳溶解的过程。
5.当二氧化碳的通入量足够大时，观察溶液中是否有气泡产生，观察是否产生白色固体沉淀。
6.停止二氧化碳的通入，观察溶液中二氧化碳的解吸过程，记录相应的数据。
4. 实验结果与讨论经过实验观察，我们发现在二氧化碳通入试管的过程中，溶液中的二氧化碳逐渐增多，溶液颜色也发生了变化，变得更加浑浊。
同时，还观察到有气泡产生，并且溶液中产生了白色固体沉淀，这是由于二氧化碳与盐酸反应生成了碳酸，产生的碳酸较不溶于水，所以会形成沉淀。
在停止通气后，我们观察到沉淀逐渐消失，溶液的颜色变得更加清澈，气泡也停止产生。
二氧化碳吸收与解吸实验一、实验目的1.了解填料吸收塔的结构、性能和特点，练习并掌握填料塔操作方法；通过实验测定数据的处理分析，加深对填料塔流体力学性能基本理论的理解，加深对填料塔传质性能理论的理解。
2.掌握填料吸收塔传质能力和传质效率的测定方法，练习实验数据的处理分析。
二、实验内容1. 测定填料层压强降与操作气速的关系，确定在一定液体喷淋量下的液泛气速。
2. 固定液相流量和入塔混合气二氧化碳的浓度，在液泛速度下，取两个相差较大的气相流量，分别测量塔的传质能力（传质单元数和回收率）和传质效率（传质单元高度和体积吸收总系数）。
3. 进行纯水吸收二氧化碳、空气解吸水中二氧化碳的操作练习，同时测定填料塔液侧传质膜系数和总传质系数。
三、实验原理：气体通过填料层的压强降：压强降是塔设计中的重要参数，气体通过填料层压强降的大小决定了塔的动力消耗。
压强降与气、液流量均有关，不同液体喷淋量下填料层的压强降P ∆与气速u 的关系如图一所示：图一 填料层的P ∆～u 关系当液体喷淋量00=L 时，干填料的P ∆～u 的关系是直线，如图中的直线0。
当有一定的喷淋量时，P ∆～u 的关系变成折线，并存在两个转折点，下转折点称为“载点”，上转折点称为“泛点”。
这两个转折点将P ∆～u 关系分为三个区段：既恒持液量区、载液区及液泛区。
传质性能：吸收系数是决定吸收过程速率高低的重要参数，实验测定可获取吸收系数。
对于相同的物系及一定的设备（填料类型与尺寸），吸收系数随着操作条件及气液接触状况的不同而变化。
1.二氧化碳吸收-解吸实验根据双膜模型的基本假设，气侧和液侧的吸收质A 的传质速率方程可分别表达为 气膜 )(Ai A g A p p A k G -= （1） 液膜 )(A Ai l A C C A k G -= （2） 式中：A G —A 组分的传质速率，1-⋅s kmoI ；A —两相接触面积，m 2；A P —气侧A 组分的平均分压，Pa ； Ai P —相界面上A 组分的平均分压，Pa ；A C —液侧A 组分的平均浓度，3-⋅m kmol Ai C —相界面上A 组分的浓度3-⋅m kmolg k —以分压表达推动力的气侧传质膜系数，112---⋅⋅⋅Pa s m kmol ;l k —以物质的量浓度表达推动力的液侧传质膜系数，1-⋅s m 。
以气相分压或以液相浓度表示传质过程推动力的相际传质速率方程又可分别表达为： )(*-=A A G A p p A K G （3）)(A A L A C C A K G -=*（4）式中：*A p —液相中A 组分的实际浓度所要求的气相平衡分压，Pa ；*A C —气相中A 组分的实际分压所要求的液相平衡浓度，3-⋅m kmol ；G K —以气相分压表示推动力的总传质系数或简称为气相传质总系数，112---⋅⋅⋅Pa s m kmol ；L K -以气相分压表示推动力的总传质系数，或简称为液相传质总系数，1-⋅s m 。
若气液相平衡关系遵循享利定律：A A Hp C =，则：lg G HK k K 111+= （5） lg L k k H K 11+= （6）P 2=P LAP A +d P A C A +dC AP 1=P A1 C A1，F L图二 双膜模型的浓度分布图 图三 填料塔的物料衡算图当气膜阻力远大于液膜阻力时，则相际传质过程式受气膜传质速率控制，此时，g G k K =；反之，当液膜阻力远大于气膜阻力时，则相际传质过程受液膜传质速率控制，此时，l L k K =。
如图三所示，在逆流接触的填料层内，任意载取一微分段，并以此为衡算系统，则由吸收质A 的物料衡算可得：A LLA dC F dG ρ=（7a ）式中：L F ——液相摩尔流率，1-⋅s kmol ；L ρ——液相摩尔密度，3-⋅m kmol 。
根据传质速率基本方程式，可写出该微分段的传质速率微分方程：aSdh C C K dG A A L A )(-=*（7b ）联立上两式可得： AA A L L L C C dCaS K F dh -⋅=*ρ （8）式中：a ——气液两相接触的比表面积， m 2·m -1；S ——填料塔的横载面积，m 2。
本实验采用水吸收纯二氧化碳，且已知二氧化碳在常温常压下溶解度较小，因此，液相摩尔流率L F 和摩尔密度L ρ的比值，亦即液相体积流率L s V )(可视为定值，且设总传质系数K L 和两相接触比表面积a ，在整个填料层内为一定值，则按下列边值条件积分式（8），可得填料层高度的计算公式：0=h 2.A A C C = h h = 1A A C C =⎰-⋅=*12A A C C AA AL sL C C dC aS K V h （9） 令 aSK V H L sLL =，且称H L 为液相传质单元高度（HTU ）； ⎰-=*12A A C C AA AL CC dC N ，且称N L 为液相传质单元数（NTU ）。
因此，填料层高度为传质单元高度与传质单元数之乘积，即L L N H h ⨯= （10）若气液平衡关系遵循享利定律，即平衡曲线为直线，则式（9）为可用解析法解得填料层高度的计算式，亦即可采用下列平均推动力法计算填料层的高度或液相传质单元高度：AmA A L sL C C C aS K V h ∆-⋅=21 （11） SK V hH h N L sLL L α==（12） 式中m A C .∆为液相平均推动力，即2211221121.21ln )()(A A A A A A A A A A A A AmC C C C C C C C C C In C C C -----==∆∆∆-∆=∆**** （13） 其中：1110A A C Hp Hy p *==, 2220A A C Hp Hy p *==，0P 为大气压。
二氧化碳的溶解度常数：EM H ww1⋅=ρ 13--⋅⋅Pa m koml （14） 式中：w ρ——水的密度， ;3-⋅m kgw M ——水的摩尔质量， 1-⋅kmol kg ；E ——二氧化碳在水中的享利系数（见化工原理下册第78页），Pa 。
因本实验采用的物系不仅遵循亨利定律，而且气膜阻力可以不计，在此情况下，整个传质过程阻力都集中于液膜，即属液膜控制过程，则液侧体积传质膜系数等于液相体积传质总系数，亦即AmA A sL L l C C C hS V a K a k ∆-⋅==21 （15） 四、实验装置：1.实验装置主要技术参数：填料塔：玻璃管内径 D ＝0.050m 塔高1.00m 内装φ10×10mm 瓷拉西环； 填料层高度Z ＝0.78m ； 风机：XGB-12型 550W ； 二氧化碳钢瓶 1个； 减压阀1个（用户自备）。
流量测量仪表：CO 2转子流量计型号LZB-6 流量范围0.06～0.6m 3／h ；空气转子流量计：型号LZB-10 流量范围0.25～2.5m 3／h ； 吸收水转子流量计： 型号LZB-10 流量范围16～160 L ／h ； 解吸水转子流量计： 型号LZB-10 流量范围16～160 L ／h浓度测量：吸收塔塔底液体浓度分析准备定量化学分析仪器（用户自备）； 温度测量：PT100铂电阻，用于测定测气相、液相温度。
2.二氧化碳吸收与解吸实验装置流程示意图(见图四)图四二氧化碳吸收与解吸实验装置流程示意图1- CO2流量计；2- CO2瓶减压阀；3- CO2钢瓶；4-吸收用空气流量计；5- 吸收用气泵；6、8-喷头； 7、19- 水箱放水阀；9- 解吸塔；10- 解吸塔塔底取样阀；11- 解吸液储槽；12、15- U型管液柱压强计；13-吸收液流量计；14-解吸液液泵；16- 吸收液储槽；17- 吸收塔；18-吸收塔塔底取样阀；20- 解吸液流量计；21- 吸收液液泵；22-空气流量计；23- 空气旁通阀；24- 风机3．实验仪表面板图(见图五)图五实验装置面板图五、实验方法及步骤：1. 测量吸收塔干填料层（△P／Z）～u关系曲线（只做解吸塔）：打开空气旁路调节阀5至全开，启动风机。
打开空气流量计,逐渐关小阀门5的开度，调节进塔的空气流量。
稳定后读取填料层压降△P即U形管液柱压差计11的数值，然后改变空气流量，空气流量从小到大共测定8-10组数据。
在对实验数据进行分析处理后，在对数坐标纸上以空塔气速 u为横坐标，单位高度的压降△P／Z为纵坐标，标绘干填料层(△P／Z)～u关系曲线。
2. 测量吸收塔在喷淋量下填料层(△P／Z)～u关系曲线：将水流量固定在104L／h（水流量大小可因设备调整），采用上面相同步骤调节空气流量，稳定后分别读取并记录填料层压降△P、转子流量计读数和流量计处所显示的空气温度，操作中随时注意观察塔内现象，一旦出现液泛，立即记下对应空气转子流量计读数。
根据实验数据在对数坐标纸上标出液体喷淋量为100L／h时的（△P／z）～u•关系曲线，并在图上确定液泛气速，与观察到的液泛气速相比较是否吻合。
3. 二氧化碳吸收传质系数测定：吸收塔与解吸塔（水流量控制在40L/h）（1）打开阀门5，关闭阀门9、13。
（2）启动吸收液泵2将水经水流量计14计量后打入吸收塔中，然后打开二氧化碳钢瓶顶上的针阀20，向吸收塔内通入二氧化碳气体（二氧化碳气体流量计15的阀门要全开），流量大小由流量计读出，控制在0.2m 3/h 左右。
（3）吸收进行15分钟后，启动解吸泵2，将吸收液经解吸流量计7计量后打入解吸塔中，同时启动风机，利用阀门5 调节空气流量（约0.5 m 3／h ）对解吸塔中的吸收液进行解吸。
（4）操作达到稳定状态之后，测量塔底的水温，同时取样，测定两塔塔顶、塔底溶液中二氧化碳的含量。
（实验时注意吸收塔水流量计和解吸塔水流量计数值要一致，并注意解吸水箱中的液位，两个流量计要及时调节，以保证实验时操作条件不变）（5）二氧化碳含量测定用移液管吸取Ba （OH ）2溶液10mL ，放入三角瓶中，并从塔底附设的取样口处接收塔底溶液10 mL ，用胶塞塞好振荡。
溶液中加入2～3滴酚酞指示剂摇匀，用0.1M 的盐酸滴定到粉红色消失即为终点。
按下式计算得出溶液中二氧化碳浓度：溶液－V V C V C C HClHCl OH Ba OH Ba CO 222)()(22=1-⋅L mol六、实验注意事项：1.开启CO 2总阀门前，要先关闭减压阀，阀门开度不宜过大。
2.实验中要注意保持吸收塔水流量计和解吸塔水流量计数值一致，并随时关注水箱中的液位。
3.分析CO 2浓度操作时动作要迅速，以免CO 2从液体中溢出导致结果不准确。
七、实验数据记录1.实验装置填料塔流体力学性能测定（干填料）解吸塔2.实验装置填料塔流体力学性能测定（湿填料）3.实验装置填料吸收塔传质实验数据4.氢氧化钡及盐酸浓度标定盐酸浓度标定氢氧化钡浓度标定八、实验数据处理1．实验数据计算及结果:实验数据计算过程 (以一组数据为例)。
