线阵探测器的组成1.引言1.1 概述线阵探测器是一种重要的光电探测器，广泛应用于红外、光学和高能物理等领域。
它由一系列相互连接的像素元件组成，可以实现对光信号的高灵敏度探测和成像。
相比于其他传感器，线阵探测器具有较高的空间分辨率和较快的信号响应速度。
线阵探测器的基本工作原理是利用半导体材料的光电效应，将入射光转化为电荷信号，并通过电路放大和处理来获得有关光信号的信息。
当光线通过线阵探测器时，光子会与半导体材料相互作用，激发出载流子，并在电场的作用下将其收集。
然后，将电荷信号转换为电压信号，经过放大和处理后输出。
线阵探测器的组成要素包括：感光元件、放大电路和控制电路。
感光元件是线阵探测器的核心部件，通常由半导体材料制成。
常用的感光元件包括硅基和铟镓砷化物（InGaAs）基的探测器。
硅基探测器适用于可见光和近红外光的探测，而InGaAs探测器则适用于中红外光的探测。
放大电路负责将感光元件输出的微弱电荷信号放大，以增强信号的可探测性和分辨率。
控制电路则主要用于探测器的工作状态控制和信号处理。
线阵探测器的组成使其能够在很多领域发挥重要的作用。
在红外成像领域，线阵探测器可以用于夜视仪、红外热像仪等设备中，实现对热辐射的探测和成像。
在光学领域，线阵探测器可以应用于光谱仪、光学检测系统等，实现对光谱和光强的测量。
在高能物理领域，线阵探测器可以用于粒子物理实验中，实现对高能粒子的探测和性能评估。
综上所述，线阵探测器是一种基于半导体材料的光电传感器，具有高灵敏度、高空间分辨率和快速响应等特点。
它的组成要素包括感光元件、放大电路和控制电路，可以在红外、光学和高能物理等领域发挥重要作用。
未来，随着技术的不断进步和创新，线阵探测器有望在更多应用领域实现更高的性能和更广泛的应用。
文章结构部分的内容如下：1.2 文章结构本文分为引言、正文和结论三个部分。
在引言部分，首先对线阵探测器进行了概述，介绍了其基本概念和作用。
其次，解释了文章的结构以及每个部分的目的。
工业相机的分类
工业相机是一种专门用于工业应用的高性能数字相机，它具有高速、高精度、高稳定性等特点。
根据不同的应用领域和特殊要求，工业相机可以分为多种类型。
第一类是面阵相机，它是最常见的工业相机之一。
它的特点是拍摄速度较快，适用于高速运动物体的拍摄。
应用范围涵盖了缺陷检测、物体识别和定位、自动化检测等领域。
第二类是线阵相机，它与面阵相机不同的是，它只有一行像素，所以每次只能拍摄一条直线，但它的分辨率非常高。
线阵相机被广泛应用于印刷品质检测、纸币识别等领域。
第三类是超高速相机，它的拍摄速度非常快，可以达到每秒数十万帧的速度，适用于高速运动、瞬间爆发的现象的拍摄，如燃烧、爆炸等。
第四类是红外相机，它可以捕捉红外辐射能量，并将其转化为可见光图像。
它的应用领域包括夜视、红外热成像、医学诊断等。
第五类是立体视觉相机，它可以捕捉三维图像，应用领域包括机器人导航、物体识别和定位、工业自动化等。
总之，工业相机的分类非常丰富，不同的类型适用于不同的应用场景。
随着工业自动化的不断发展，工业相机的应用前景也将越来越广阔。
- 1 -。
线阵相机的原理及应用简介线阵相机是一种常见的数字摄像机，它通过一条线上排列的像素阵列来捕捉图像。
线阵相机在工业、医疗、安防等领域应用广泛，它具有高速、高分辨率和高灵敏度等特点。
原理线阵相机的工作原理是根据光电效应将光信号转化为电信号。
其基本原理如下：1. 光信号进入线阵相机的镜头系统，经过透镜汇聚到像素阵列上。
2. 像素阵列是由一系列像素组成的，每个像素负责转换一个光信号。
3. 光信号通过像素中的光电二极管转化为电信号。
4. 电信号由线阵相机的电路进行放大、采样和转换。
5.最后，线阵相机将采集的电信号转化为数字图像数据。
应用线阵相机具有多种应用场景，以下是几个常见的应用领域。
工业检测线阵相机在工业检测中扮演重要的角色。
它能够实现对产品表面的高速、高精度检测。
例如，可以通过线阵相机对流水线上的产品进行外观缺陷检测，如划痕或裂纹等。
此外，线阵相机还可用于测量物体尺寸、形状和位置等，以确保产品质量。
高速拍摄线阵相机的高速特性使其成为拍摄快速运动物体的理想选择。
在体育赛事、机械动作分析等领域，线阵相机可以以非常高的帧率捕捉连续的图像，以便分析运动轨迹、速度和变化等参数。
文档扫描线阵相机可用于文档扫描，如扫描仪和复印机等设备。
由于线阵相机具有高分辨率和高速度的特点，它能够将纸质文档快速转换为数字格式，并保持图像清晰度。
医学成像线阵相机在医学成像领域也有广泛的应用。
例如，在牙科领域，线阵相机可以用于牙齿的拍摄和分析。
此外，在皮肤科和眼科等领域，线阵相机可以用于快速扫描和诊断。
安防监控线阵相机在安防监控中发挥着重要的作用。
利用线阵相机的高分辨率和高灵敏度，可以实现对监控区域的高清图像捕捉。
线阵相机还具有远距离监控能力，可以在夜间或低光条件下提供清晰的图像。
总结线阵相机作为一种常见的数字摄像机，其原理和应用十分广泛。
通过将光信号转化为电信号，线阵相机能够在工业、医疗、安防等领域发挥重要作用。
工业检测、高速拍摄、文档扫描、医学成像和安防监控等应用使得线阵相机成为许多行业中不可或缺的一部分。

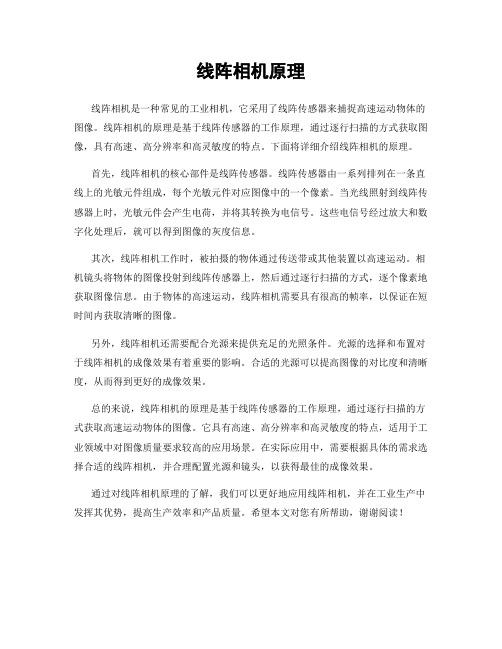

线阵相机原理
线阵相机是一种常见的工业相机，它采用了线阵传感器来捕捉高速运动物体的图像。
线阵相机的原理是基于线阵传感器的工作原理，通过逐行扫描的方式获取图像，具有高速、高分辨率和高灵敏度的特点。
下面将详细介绍线阵相机的原理。
首先，线阵相机的核心部件是线阵传感器。
线阵传感器由一系列排列在一条直线上的光敏元件组成，每个光敏元件对应图像中的一个像素。
当光线照射到线阵传感器上时，光敏元件会产生电荷，并将其转换为电信号。
这些电信号经过放大和数字化处理后，就可以得到图像的灰度信息。
其次，线阵相机工作时，被拍摄的物体通过传送带或其他装置以高速运动。
相机镜头将物体的图像投射到线阵传感器上，然后通过逐行扫描的方式，逐个像素地获取图像信息。
由于物体的高速运动，线阵相机需要具有很高的帧率，以保证在短时间内获取清晰的图像。
另外，线阵相机还需要配合光源来提供充足的光照条件。
光源的选择和布置对于线阵相机的成像效果有着重要的影响。
合适的光源可以提高图像的对比度和清晰度，从而得到更好的成像效果。
总的来说，线阵相机的原理是基于线阵传感器的工作原理，通过逐行扫描的方式获取高速运动物体的图像。
它具有高速、高分辨率和高灵敏度的特点，适用于工业领域中对图像质量要求较高的应用场景。
在实际应用中，需要根据具体的需求选择合适的线阵相机，并合理配置光源和镜头，以获得最佳的成像效果。
通过对线阵相机原理的了解，我们可以更好地应用线阵相机，并在工业生产中发挥其优势，提高生产效率和产品质量。
希望本文对您有所帮助，谢谢阅读！。
