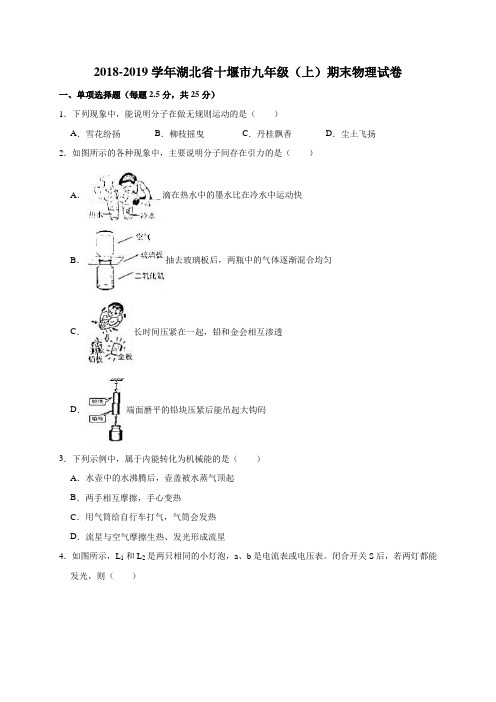

2018-2019学年湖北省十堰市九年级（上）期末物理试卷一、单项选择题（每题2.5分，共25分）1．下列现象中，能说明分子在做无规则运动的是（）A．雪花纷扬B．柳枝摇曳C．丹桂飘香D．尘土飞扬2．如图所示的各种现象中，主要说明分子间存在引力的是（）A．滴在热水中的墨水比在冷水中运动快B．抽去玻璃板后，两瓶中的气体逐渐混合均匀C．长时间压紧在一起，铅和金会相互渗透D．端面磨平的铅块压紧后能吊起大钩码3．下列示例中，属于内能转化为机械能的是（）A．水壶中的水沸腾后，壶盖被水蒸气顶起B．两手相互摩擦，手心变热C．用气筒给自行车打气，气筒会发热D．流星与空气摩擦生热、发光形成流星4．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。

闭合开关S后，若两灯都能发光，则（）A．a、b 均为电流表B．a、b 均为电压表C．a 为电流表，b 为电压表D．a 为电压表，b 为电流表5．下列做法，容易造成触电事故的是（）A．使用试电笔辨别火线或零线时，手接触笔尾金属体B．切断电源后，进行电路维修C．将湿衣服直接晾在输电线上D．放风筝时，远离高压输电线6．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲（）A．一定带正电荷B．一定带负电荷C．可能带负电荷D．可能带正电荷7．下列图象中，能正确表示定值电阻上的电流与两端电压关系的是（）A．B．C．D．8．如图所示是小明研究并联电路电流特点的实物图，保持电源电压不变，先闭合开关S，再闭合开关S1，闭合S1后（）A．甲表示数变大，乙表示数变大B．甲表示数变小，乙表示数变小C．甲表示数变大，乙表示数不变D．甲表示数变小，乙表示数不变9．如图所示的电路中，电阻阻值R1＜R2．闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2．下列判断中正确的是（）A．I1＜I2B．I1＞I2C．U1＝U2D．U1＜U210．如图所示电路，电源电压不变。

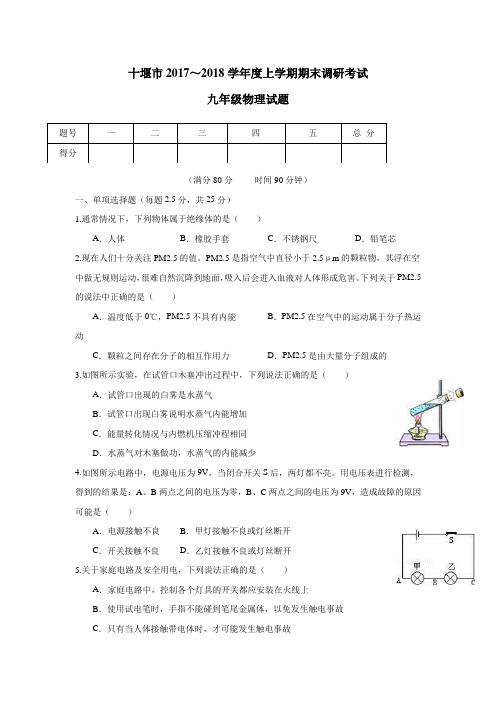

十堰市2017～2018学年度上学期期末调研考试九年级物理试题（满分80分 时间90分钟）一、单项选择题（每题2.5分，共25分） 1.通常情况下，下列物体属于绝缘体的是（ ）A ．人体B ．橡胶手套C ．不锈钢尺D ．铅笔芯2.现在人们十分关注PM2.5的值。

PM2.5是指空气中直径小于2.5μm 的颗粒物，其浮在空中做无规则运动，很难自然沉降到地面，吸入后会进入血液对人体形成危害。

下列关于PM2.5的说法中正确的是（ ） A ．温度低于0℃，PM2.5不具有内能B ．PM2.5在空气中的运动属于分子热运动C ．颗粒之间存在分子的相互作用力D ．PM2.5是由大量分子组成的3.如图所示实验，在试管口木塞冲出过程中，下列说法正确的是（ ） A ．试管口出现的白雾是水蒸气 B ．试管口出现白雾说明水蒸气内能增加 C ．能量转化情况与内燃机压缩冲程相同D ．水蒸气对木塞做功，水蒸气的内能减少4.如图所示电路中，电源电压为9V ，当闭合开关S 后，两灯都不亮。

用电压表进行检测，得到的结果是：A 、B 两点之间的电压为零，B 、C 两点之间的电压为9V ，造成故障的原因可能是（ ） A ．电源接触不良 B ．甲灯接触不良或灯丝断开C ．开关接触不良D ．乙灯接触不良或灯丝断开5.关于家庭电路及安全用电，下列说法正确的是（ ） A ．家庭电路中，控制各个灯具的开关都应安装在火线上 B ．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故C ．只有当人体接触带电体时，才可能发生触电事故D．输电线进户后，先后接总开关、电能表、保险装置6.如图为实验室常用电流表的内部结构图。

多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连，当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流的大小。

下列与此工作原理相同的电器设备是（）A．电饭锅B．电铃C．发电机D．电动机7.如图所示，电源电压保持不变，开关S已闭合，若再闭合开关S2，则下列分析正确的是（）A．电压表示数变大B．电流表A1示数变大C．电流表A2示数变大D．小灯泡的亮度不变8.现有两个阻值不等的未知电阻和，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（各电路图中的电表均在量程范围内）（）9.如图所示电路，电源电压为3V，灯L1标有“6V 6W”，灯L2标有“3V 3W”，下列有关说法正确的是（）A．S2断开，S1接b，L1可以正常发光B．S2断开，S1接a，L2实际功率为3WC．S2断开、S1接a，比S2闭合、S1接b 时L2更亮D．S2闭合、S1接b，比S2断开、S1接a 时L2更亮10.如图所示，电源电压保持6V不变．电流表的量程为0～0.6A．电压表量程0～3V，定值电阻R1的规格为“10Ω0.5A”，滑动变阻器R2的规格为“20Ω1A”．闭合开关，为了保证电路安全，在变阻器滑片P移动过程中，下列说法正确的是（）A．电流表示数允许的变化范围为0.2A～0.5AB．电阻R消耗功率允许的变化范围为0.4W～0.9WC．变阻器R2接入电路的阻值允许变化范围为2Ω～20ΩD．电路消耗总功率允许的变化范围为1.2W～3W二、填空题（每空1分，共15分）11.如图所示，两根铅柱的端面磨平，用力压紧后可以吊起钩码，说明。

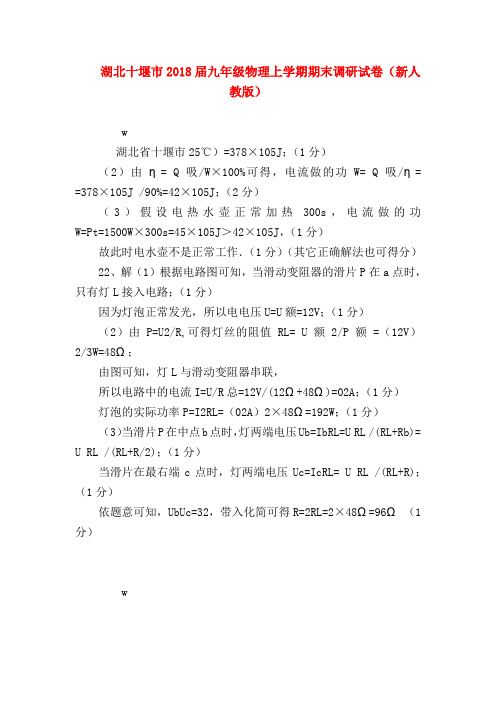

湖北十堰市2018届九年级物理上学期期末调研试卷（新人
教版）
w
湖北省十堰市25℃）=378×105J；（1分）
（2）由η= Q吸/W×100%可得，电流做的功W= Q吸/η= =378×105J /90%=42×105J；（2分）
（3）假设电热水壶正常加热300s，电流做的功W=Pt=1500W×300s=45×105J＞42×105J，（1分）
故此时电水壶不是正常工作．（1分）（其它正确解法也可得分）
22、解（1）根据电路图可知，当滑动变阻器的滑片P在a点时，只有灯L接入电路；（1分）
因为灯泡正常发光，所以电电压U=U额=12V；（1分）
（2）由P=U2/R,可得灯丝的阻值RL= U额2/P额 =（12V）2/3W=48Ω；
由图可知，灯L与滑动变阻器串联，
所以电路中的电流I=U/R总=12V/(12Ω+48Ω)=02A；（1分）
灯泡的实际功率P=I2RL=（02A）2×48Ω=192W；（1分）
（3）当滑片P在中点b点时，灯两端电压Ub=IbRL=U RL /(RL+Rb)= U RL /(RL+R/2)；（1分）
当滑片在最右端c点时，灯两端电压Uc=IcRL= U RL /(RL+R)；（1分）
依题意可知，UbUc=32，带入化简可得R=2RL=2×48Ω=96Ω（1分）
w。

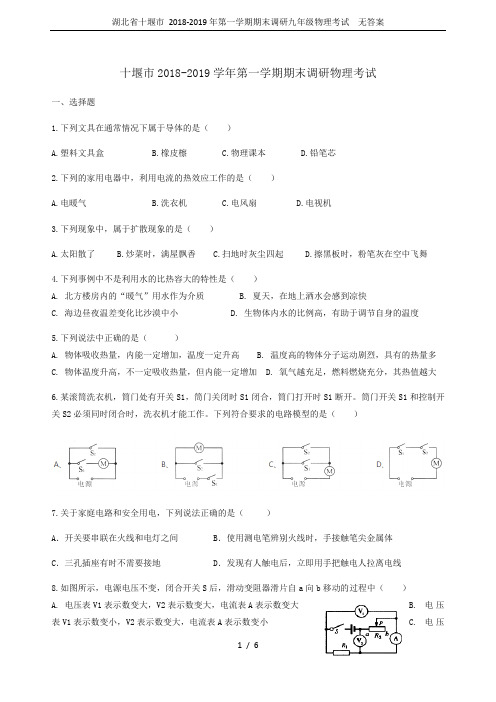

十堰市2018-2019学年第一学期期末调研物理考试一、选择题1.下列文具在通常情况下属于导体的是（）A.塑料文具盒B.橡皮檫C.物理课本D.铅笔芯2.下列的家用电器中，利用电流的热效应工作的是（）A.电暖气B.洗衣机C.电风扇D.电视机3.下列现象中，属于扩散现象的是（）A.太阳散了B.炒菜时，满屋飘香C.扫地时灰尘四起D.擦黑板时，粉笔灰在空中飞舞4.下列事例中不是利用水的比热容大的特性是（）A. 北方楼房内的“暖气”用水作为介质B. 夏天，在地上洒水会感到凉快C. 海边昼夜温差变化比沙漠中小D. 生物体内水的比例高，有助于调节自身的温度5.下列说法中正确的是（）A. 物体吸收热量，内能一定增加，温度一定升高B. 温度高的物体分子运动剧烈，具有的热量多C. 物体温度升高，不一定吸收热量，但内能一定增加D. 氧气越充足，燃料燃烧充分，其热值越大6.某滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开。

筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作。

下列符合要求的电路模型的是（）7.关于家庭电路和安全用电，下列说法正确的是（）A．开关要串联在火线和电灯之间 B．使用测电笔辨别火线时，手接触笔尖金属体C．三孔插座有时不需要接地 D．发现有人触电后，立即用手把触电人拉离电线8.如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中（）A. 电压表V1表示数变大，V2表示数变大，电流表A表示数变大B. 电压表V1表示数变小，V2表示数变大，电流表A表示数变小C. 电压表V1表示数不变，V2表示数变小，电流表A表示数变大D. 电压表V1表示数不变，V2表示数变大，电流表A表示数变小9.图所示的四个实验装置中，能说明发电机工作原理的是（）A. B. C. D.10.如图所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U-I关系图象如图所示．则下列判断正确的是（）①图线甲是电阻R1的“U-I”关系图象②电源电压为12V ③电阻R1的最小电功率为2.7W ④滑动变阻器R2的最大阻值为30Ω A.只有①③正确 B. 只有①④正确 C.只有②④正确 D. 只有②③正确二、填空题11.寒冷的冬天，对手哈气使手变暖是通过__________的方式改变手的内能。

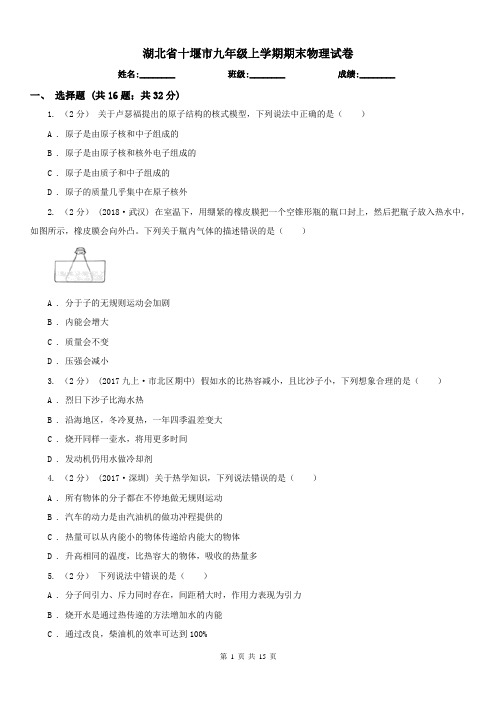

湖北省十堰市九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共16题；共32分)1. （2分）关于卢瑟福提出的原子结构的核式模型，下列说法中正确的是（）A . 原子是由原子核和中子组成的B . 原子是由原子核和核外电子组成的C . 原子是由质子和中子组成的D . 原子的质量几乎集中在原子核外2. （2分）(2018·武汉) 在室温下，用绷紧的橡皮膜把一个空锥形瓶的瓶口封上，然后把瓶子放入热水中，如图所示，橡皮膜会向外凸。

下列关于瓶内气体的描述错误的是（）A . 分于子的无规则运动会加剧B . 内能会增大C . 质量会不变D . 压强会减小3. （2分） (2017九上·市北区期中) 假如水的比热容减小，且比沙子小，下列想象合理的是（）A . 烈日下沙子比海水热B . 沿海地区，冬冷夏热，一年四季温差变大C . 烧开同样一壶水，将用更多时间D . 发动机仍用水做冷却剂4. （2分）(2017·深圳) 关于热学知识，下列说法错误的是（）A . 所有物体的分子都在不停地做无规则运动B . 汽车的动力是由汽油机的做功冲程提供的C . 热量可以从内能小的物体传递给内能大的物体D . 升高相同的温度，比热容大的物体，吸收的热量多5. （2分）下列说法中错误的是（）A . 分子间引力、斥力同时存在，间距稍大时，作用力表现为引力B . 烧开水是通过热传递的方法增加水的内能C . 通过改良，柴油机的效率可达到100%D . 冰在熔化过程中温度不变，内能增加6. （2分）(2018·阜新) 下列现象中,通过热传递方式改变物体内能的是（）A . 压缩冲程B . 滑下时臀部有灼热感C . 搓手取暖D . 感受温度7. （2分）下面说法中正确的是（）A . 能够吸引轻小物体，是带电体的一种性质B . 要使物体带电，只有用摩擦的方法C . 与玻璃摩擦过的丝绸带正电D . 与橡胶棒摩擦过的毛皮带负电8. （2分）(2016·宝安模拟) 小轿车车门上都安装有电动升降玻璃，驾驶员一侧有一个升降按键S1 ，可以控制四个车门的玻璃升降，而每个车门上也有一个按键开关S2 ，只用来控制本门的玻璃升降．下列各图中能实现这一功能的是（图中M为使玻璃升降的电动机）（）A .B .C .D .9. （2分） (2017九下·扬中期中) 如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合S、S1时，L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光．由此可以确定（）A . L1灯头断路B . L2灯头短路C . L1灯头短路D . L2灯头断路10. （2分） (2017九上·钦州港月考) 在图中所示的电路中，电源电压保持不变，电路中各元件都完好。

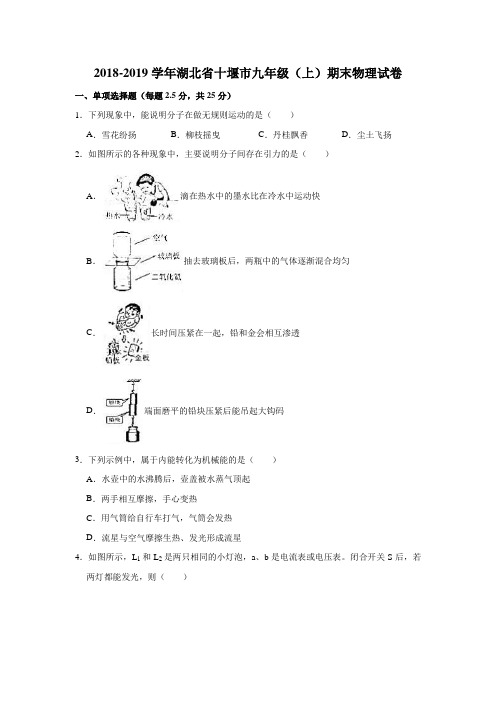

2018-2019学年湖北省十堰市九年级（上）期末物理试卷一、单项选择题（每题2.5分，共25分）1．下列现象中，能说明分子在做无规则运动的是（）A．雪花纷扬B．柳枝摇曳C．丹桂飘香D．尘土飞扬2．如图所示的各种现象中，主要说明分子间存在引力的是（）A．滴在热水中的墨水比在冷水中运动快B．抽去玻璃板后，两瓶中的气体逐渐混合均匀C．长时间压紧在一起，铅和金会相互渗透D．端面磨平的铅块压紧后能吊起大钩码3．下列示例中，属于内能转化为机械能的是（）A．水壶中的水沸腾后，壶盖被水蒸气顶起B．两手相互摩擦，手心变热C．用气筒给自行车打气，气筒会发热D．流星与空气摩擦生热、发光形成流星4．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。

闭合开关S后，若两灯都能发光，则（）A．a、b 均为电流表B．a、b 均为电压表C．a 为电流表，b 为电压表D．a 为电压表，b 为电流表5．下列做法，容易造成触电事故的是（）A．使用试电笔辨别火线或零线时，手接触笔尾金属体B．切断电源后，进行电路维修C．将湿衣服直接晾在输电线上D．放风筝时，远离高压输电线6．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲（）A．一定带正电荷B．一定带负电荷C．可能带负电荷D．可能带正电荷7．下列图象中，能正确表示定值电阻上的电流与两端电压关系的是（）A．B．C．D．8．如图所示是小明研究并联电路电流特点的实物图，保持电源电压不变，先闭合开关S，再闭合开关S1，闭合S1后（）A．甲表示数变大，乙表示数变大B．甲表示数变小，乙表示数变小C．甲表示数变大，乙表示数不变D．甲表示数变小，乙表示数不变9．如图所示的电路中，电阻阻值R1＜R2．闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2．下列判断中正确的是（）A．I1＜I2B．I1＞I2C．U1＝U2D．U1＜U210．如图所示电路，电源电压不变。

初三上学期期末物理试卷一、选择题1．关于温度、内能和热量，下列说法正确的是（）A．温度相同的物体内能一定相等B．物体的温度越高，所含的热量越多C．物体吸收热量，温度一定升高D．温度相同的物体接触时不发生热传递【答案】D【详解】A．内能的大小不但和物体的温度有关，还与物体的质量和状态有关，所以温度相同的物体，其内能不一定相等，故A错误；B．热量是一个过程量，指在热传递过程中内能的改变量，不能说“所含”热量的多少，故B错误；C．物体吸收热量，温度不一定升高，比如晶体熔化过程中，吸收热量，温度不变，故C错误；D．发生热传递的条件是存在温度差，温度相同的物体之间不会发生热传递，故D正确。

2．如图所示的电磁铁，S2闭合时，保持滑片P位置不变，要想电磁铁磁性最强，正确的方法是A．闭合S1，M接1B．闭合S1，M接2C．断开S1，M接1D．断开S1，M接2【答案】A【详解】电磁铁磁性的强弱与电流的大小和线圈的匝数有关，当S1闭合，两电阻并联，总电阻最小，电流最大，同时线圈匝数越大电磁铁的磁性越强，故选A。

3．下列说法正确的是（）A．对物体做功，物体的内能一定增大B．1000℃的铁块具有内能，0℃的冰块不具有内能C．质量相等的两个物体，速度大的那个物体内能一定大D．晶体在熔化过程中，继续吸热，温度不变，内能增大【答案】D【详解】A．做功和热传递是改变物体内能的两种方式，对物体做功的同时，被做功的物体也可能与别的物体发生热传递，如果物体放出的热量较多，则物体的内能也可能会减小，故A错误；B．一切物体都有内能，所以1000℃的铁块和0℃的冰块都具有内能，故B错误；C ．动能与物体的质量和速度有关，质量相等的两个物体，速度大的那个物体动能一定大，但内能与物体的运动情况没有关系，故C 错误；D ．晶体在熔化过程中继续吸热，温度不变，内能增大，故D 正确；故选D 。

4．如图所示是电阻甲和乙的U ﹣I 图像，下列说法中不正确的是（ ）A ．甲是定值电阻，乙的阻值是变化的B ．当乙两端电压为2V 时，R 乙＝10ΩC ．甲、乙串联在电路中，当电路电流为0.2A 时，电路总功率为0.4WD ．甲、乙并联在电路中，当电源电压为2V 时，电路总功率为1.2W【答案】C【解析】A ．由图像可知，甲对应的电流与电压成正比，乙对应的电流与电压不成正比，根据欧姆定律可知，甲是定值电阻，乙不是定值电阻，选项正确不符合题意；B ．由图像可知，当乙两端电压为2V 时，通过的电流为0.2A ，U I R= 由可得: 2V =10Ω0.2AU R I ==乙乙乙 ， 选项正确不符合题意；C ．甲、乙串联在电路中时，通过两电阻的电流相等，当电路电流为0.2A 时，由图像可知，U 甲＝1V ，U 乙＝2V ，因串联电路的总电压等于各分电压之和，所以，电源的电压：==1V+2V=3V 甲乙U U U +，电路的总功率：==3V 0.2A=0.6W P UI ⨯ ，选项不正确符合题意；D ．甲、乙并联在电路中时，两电阻两端的电压相等，当电源电压为2V 时，由图像可知，I 甲＝0.4A ，I 乙＝0.2A ，因并联电路中干路电流等于各支路电流之和，所以，干路电流：甲=0.4A+0.2A=0.6=A 乙I I I '+ ，电路总功率：==2V 0.6A=1.2W P U I '''⨯ ，选项正确不符合题意。

绝密★启用前十堰市2018年初中毕业生学业水平考试物理本试卷满分80分,考试时间75分钟。

一、选择题(本题共10小题,每小题2.5分,共25分)1.小天同学对自己身体涉及的一些物理量进行估测,其中最不合理的是 ( )A.身高170cmB.心跳80次/sC.体温37℃D.体重500N2.如图所示的用电器中,利用电磁波工作的是 ()A.电风扇B.节能灯C.洗衣机D.微波炉3.我们经常在加油站看到如图所示的警示性标志牌：“禁打手机”“熄火加油”,这样要求是为了防止火花点燃汽油引发火灾,因为在常温下汽油容易 ( )A.汽化B.液化C.升华D.凝华4.生活中光的世界丰富多彩,下列描述中,能用光的反射知识解释的是( )A.太极湖边,倒影可见B.林荫树下,点点光斑C.山涧小溪,清澈见底D.雨过天晴,彩虹出现5.下列说法中,不正确的是( )A.托里拆利实验精确测量出了大气压强的值B.鞋底凹凸不平的花纹是为了增大有益摩擦C.小轿车安全带是为了减小惯性而设计的D.水坝上窄下宽是因为液体压强随深度增加而增大6.下列说法中,正确的是( )A.用丝绸摩擦过的玻璃棒带负电B.制作保险丝的材料熔点低、电阻大C.超导体是很好的输电线和发热材料D.电能表是测量用电器消耗电功率的仪表7.下列选项中,可以用来演示发电机原理的是()A B C D8.山体滑坡是一种破坏力极强的自然灾害。

在一次山体滑坡时,有一体积为32m的巨石从20 m长的山坡上滚落到山下平整的公路上,如图所示。

(巨石的密度为33310kg/m⨯,g取10N/kg)下列说法错误的是( )A.巨石的重力是4610N⨯B.巨石滚落的过程中,势能减小、动能增加C.巨石对山坡的压力和对公路的压力不同D.巨石滚落的过程中,重力做的功为61.210J⨯9.如图所示,滑轮组将重50 N的物体A以0.2 m/s的速度沿水平地面匀速向前拉动了1 m,拉力F大小为10 N,滑轮组的机械效率为80％,下列说法正确的是()A.拉力F做功的功率为2 WB.2 s内绳子自由端移动的距离为0.4 mC.滑轮组做的有用功为50 JD.物体A受到水平地面的摩擦力为16 N毕业学校_____________姓名________________考生号___________________________________________-------------在--------------------此--------------------卷--------------------上--------------------答--------------------题--------------------无--------------------效----------------物理试卷第1页（共18页）物理试卷第2页（共18页）物理试卷 第3页（共18页） 物理试卷 第4页（共18页）10.如图所示电路,电源电压为7.5 V 保持不变,电流表的量程为0~0.6A ,电压表的量程为0~3V ,灯泡L 的规格为“6 V 3 W ”,滑动变阻器的规格为“151A Ω”。

2018-2019学年湖北省十堰市九年级（上）期末物理试卷一、单选题（本大题共10小题，共25.0分）1.下列现象中，能说明分子在做无规则运动的是()A. 雪花纷扬B. 柳枝摇曳C. 丹桂飘香D. 尘土飞扬【答案】C【解析】解：用肉眼能直接看到的物体都不属于分子，例如雪花纷扬、柳枝摇曳、尘土飞扬等。

丹桂飘香是桂花香味分子在空气中做无规则运动，这是分子运动的一种基本形式。

故选：C。

分子的体积很小，肉眼很难直接观察到。

从这个方面进行判断即可。

本题考查学生对分子概念的理解和应用，同时需要掌握分子动理论的内容。

2.如图所示的各种现象中，主要说明分子间存在引力的是()A. 滴在热水中的墨水比在冷水中运动快B. 抽去玻璃板后，两瓶中的气体逐渐混合均匀C. 长时间压紧在一起，铅和金会相互渗透D. 端面磨平的铅块压紧后能吊起大钩码【答案】D【解析】解：A、滴在热水中的墨水使热水很快变色，说明分子运动的快慢和物体的温度有关，温度越高，扩散现象越快，故A错误；B、抽去玻璃板后，两瓶中的气体逐渐混合，属于扩散现象，说明气体分子在不停的做无规则运动，故B错误；C、铅板和金板长时间压紧在一起，铅和金会互相渗透，属于扩散现象，说明固体分子在不停的做无规则运动，故C错误；D、端面磨平的铅棒压紧后能够吊住大钩码，说明分子间存在着相互作用的引力，故D 正确。

故选：D。

不同物体互相接触时彼此进入对方的现象叫扩散，扩散现象说明分子在不停的做无规则运动，分子运动的快慢和物体的温度有关，温度越高，分子运动越剧烈，扩散的越快；分子间存在着相互作用的引力和斥力；此题考查的知识点有两个：一是分子之间存在着相互作用的引力和斥力；二是扩散现象说明分子在做永不停息地无规则运动，分子运动快慢和物体的温度高低有关。

3.下列示例中，属于内能转化为机械能的是()A. 水壶中的水沸腾后，壶盖被水蒸气顶起B. 两手相互摩擦，手心变热C. 用气筒给自行车打气，气筒会发热D. 流星与空气摩擦生热、发光形成流星【答案】A【解析】解：水壶中的水沸腾后，壶盖被水蒸气顶起是水蒸气的内能转化为壶盖的机械能，故A符合题意。

2018年秋湖北省人教版九年级物理全册 .期末检测卷及答案期末检测卷时间：70分钟满分：70分一、单选题(每题3分，共36分)1．夏日，荷花盛开，漫步在荷塘边，闻到淡淡的花香，这是因为()A．分子间存在引力B．分子间存在斥力C．分子间有间隙D．分子在永不停息地运动2．《舌尖上的中国》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美，如图所示。

通过煎、炒、蒸、拌烹调的四种美食中所包含的物理知识，认识正确的是()A．煎：煎锅一般用铁制造，主要是利用了铁的比热容大B．炒：主要是通过做功的方式使藜蒿和腊肉的内能增加C．蒸：是通过热传递和高温水蒸气液化放热，使榆钱饭蒸熟C．秋天夜晚，脱毛衣时常听到“啪啪”声D．冬季晴天，梳头时常看到头发随塑料梳子飘动6．有甲、乙、丙三个带电的泡沫塑料小球，甲带正电，先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引(如图)。

则下列判断正确的是()A．乙带正电，丙带正电B．乙带负电，丙带负电C．乙带负电，丙带正电D．乙带正电，丙带负电7．下列电路连接正确的是()8．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制红、绿灯的电路图，你认为可行的是()9．如图是某取暖器的工作电路图。

为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。

则跌倒开关S应安装在()A．a处B．b处C．c处D．d处10．如图所示电路，下列分析正确的是()A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等11．在如图所示电路中，当开关S1闭合时，为使电流表、电压表的示数都减小，下列操作正确的是()A．断开开关S2，滑片P向左移动B．断开开关S2，滑片P向右移动C．保持滑片P位置不动，使开关S2由闭合到断开D．保持滑片P位置不动，使开关S2由断开到闭合12．如图1所示是电阻甲和乙的I－U图像，下列说法正确的是()A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲＝0.4ΩC．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A二、非选择题(本题包括7小题，共34分)13．(2分)因地球环境破坏，全球气候普遍变得恶劣，某些地区异常炎热，气温高达50℃，道路开始熔化，如图所示。
