2021届高三高考物理一轮复习考点专题07 受力分析 共点力的平衡【含答案】

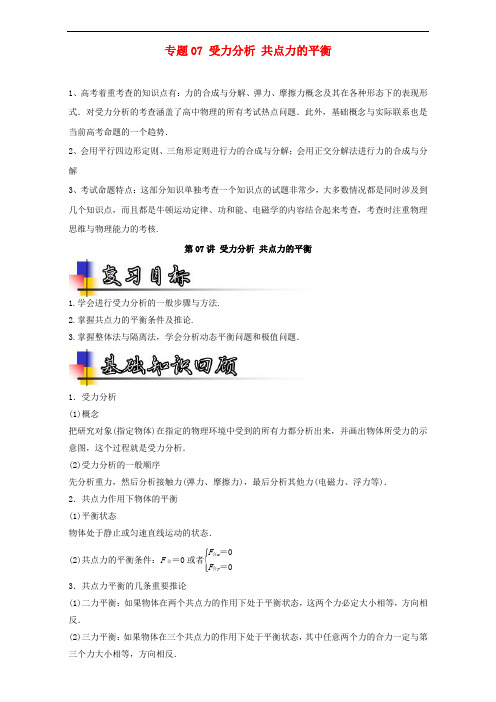

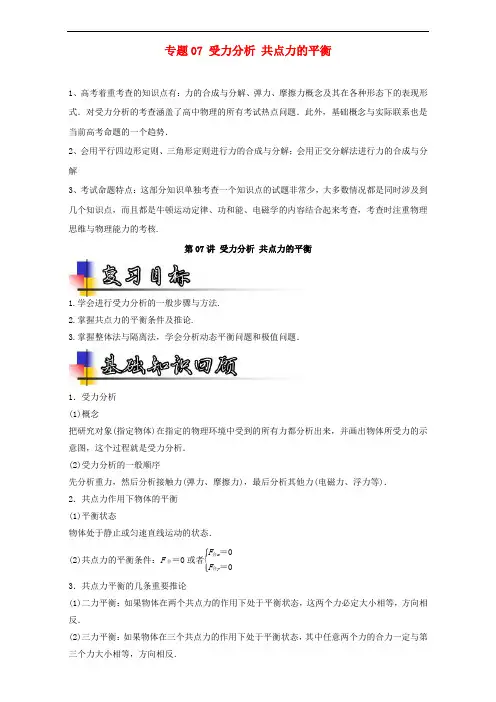

专题07 受力分析 共点力的平衡1、高考着重考查的知识点有：力的合成与分解、弹力、摩擦力概念及其在各种形态下的表现形式．对受力分析的考查涵盖了高中物理的所有考试热点问题．此外，基础概念与实际联系也是当前高考命题的一个趋势．2、会用平行四边形定则、三角形定则进行力的合成与分解；会用正交分解法进行力的合成与分解3、考试命题特点：这部分知识单独考查一个知识点的试题非常少，大多数情况都是同时涉及到几个知识点，而且都是牛顿运动定律、功和能、电磁学的内容结合起来考查，考查时注重物理思维与物理能力的考核.第07讲 受力分析 共点力的平衡1.学会进行受力分析的一般步骤与方法.2.掌握共点力的平衡条件及推论.3.掌握整体法与隔离法，学会分析动态平衡问题和极值问题．1．受力分析 (1)概念把研究对象(指定物体)在指定的物理环境中受到的所有力都分析出来，并画出物体所受力的示意图，这个过程就是受力分析． (2)受力分析的一般顺序先分析重力，然后分析接触力(弹力、摩擦力)，最后分析其他力(电磁力、浮力等)． 2．共点力作用下物体的平衡 (1)平衡状态物体处于静止或匀速直线运动的状态．(2)共点力的平衡条件：F 合＝0或者⎩⎪⎨⎪⎧F 合x ＝0F 合y ＝03．共点力平衡的几条重要推论(1)二力平衡：如果物体在两个共点力的作用下处于平衡状态，这两个力必定大小相等，方向相反．(2)三力平衡：如果物体在三个共点力的作用下处于平衡状态，其中任意两个力的合力一定与第三个力大小相等，方向相反．(3)多力平衡：如果物体受多个力作用处于平衡状态，其中任何一个力与其余力的合力大小相等，方向相反．考点一物体的受力分析1．受力分析的基本步骤(1)明确研究对象——即确定分析受力的物体，研究对象可以是单个物体，也可以是多个物体组成的系统．(2)隔离物体分析——将研究对象从周围的物体中隔离出来，进而分析周围物体有哪些对它施加了力的作用．(3)画受力示意图——边分析边将力一一画在受力示意图上，准确标出力的方向，标明各力的符号．2．受力分析的常用方法(1)整体法和隔离法①研究系统外的物体对系统整体的作用力；②研究系统内部各物体之间的相互作用力．(2)假设法在受力分析时，若不能确定某力是否存在，可先对其作出存在或不存在的假设，然后再就该力存在与否对物体运动状态影响的不同来判断该力是否存在．★重点归纳★受力分析（1）受力分析的基本思路（2）受力分析的思路和技巧进行受力分析应注意以下几个方面：①明确研究对象(可以是一个点、一个物体或一个系统等)．②按顺序找力(一“重”、二“弹”、三“摩擦”、四“其他”)．③画好受力图后，要检查，防止多力和少力．④受力分析口诀：地球周围受重力，绕物一周找弹力，考虑有无摩擦力，其他外力细分析，合力分力不重复，只画受力抛施力．⑤在受力分析的过程中，要注意题目给出的物理条件(如光滑——不计摩擦；轻物——重力不计；运动时空气阻力忽略等)．⑥只分析根据性质命名的力(如重力、弹力、摩擦力等)，不分析按效果命名的力(如下滑力、动力、阻力等)．★典型案例★如图所示，A和B两物块的接触面是水平的，A与B保持相对静止一起沿固定粗糙斜面匀速下滑，在下滑过程中B的受力个数为：（）A．3个B．4个C．5个D．6个【答案】B【解析】先以A为研究对象，分析受力情况：重力、B的竖直向上的支持力，B对A没有摩擦力，否则A 不会匀速运动．再对B研究，B受到重力、A对B竖直向下的压力，斜面的支持力和滑动摩擦力，共4个力，B正确．【名师点睛】受力分析：把指定物体（研究对象）在特定物理情景中所受外力找出来，并画出受力图，这就是受力分析．受力分析通常要按照确定的顺序，以防止漏力、多力．第一步，锁定目标；第二步，列表：看看被分析物体周围有哪些物体；第三步，画出重力；第四步，考虑直接接触力，包括弹力和摩擦力；第五步，分析间接接触的力．如电场力、磁场力等★针对练习1★如图，质量m A＞m B的两物体A、B叠放在一起，靠着竖直墙面．让它们由静止释放，在沿粗糙面下落过程中，物体B的受力示意图是：（）A． B． C． D．【答案】A【解析】【名师点睛】本题关键先对整体受力分析，得到整体做自由落体运动，处于完全失重状态，故A与B间无弹力，最后再对B受力分析，得到其只受重力。

2021年高考物理一轮复习必热考点整合回扣练专题（07）受力分析共点力的平衡（解析版）考点一受力分析整体法与隔离法的应用1．受力分析的一般步骤2．受力分析的三个常用判据(1)条件判据：不同性质的力产生条件不同，进行受力分析时最基本的判据是根据其产生条件．(2)效果判据：有时候是否满足某力产生的条件是很难判定的，可先根据物体的运动状态进行分析，再运用平衡条件或牛顿运动定律判定未知力．(3)特征判据：从力的作用是相互的这个基本特征出发，通过判定其反作用力是否存在来判定该力是否存在．3．整体法与隔离法题型【典例1】如图所示，传送带沿逆时针方向匀速转动．小木块a、b用细线连接，用平行于传送带的细线拉住a，两木块均处于静止状态．关于木块受力个数，正确的是()A．a受4个，b受5个B．a受4个，b受4个C．a受5个，b受5个D．a受5个，b受4个【答案】D【解析】先分析木块b的受力，木块b受重力、传送带对b的支持力、沿传送带向下的滑动摩擦力、细线的拉力，共4个力；再分析木块a的受力，木块a受重力、传送带对a的支持力、沿传送带向下的滑动摩擦力及上、下两段细线的拉力，共5个力，故D正确．【变式1】(多选)如图所示，A、B两物体在竖直向上的力F作用下静止，A、B接触面水平，则A、B两个物体的受力个数可能为()A．A受2个力、B受3个力B．A受3个力、B受3个力C．A受4个力、B受3个力D．A受4个力、B受5个力【答案】AC【解析】A、B两物体都处于平衡状态，若A与斜面刚好没有接触，则A受2个力作用(重力、B对A的支持力)，B受3个力作用(重力、A对B压力、外力F)，选项A正确；若A与斜面相互挤压且处于静止状态，则A受4个力作用(重力、B对A的支持力、斜面对A的压力、斜面对A的摩擦力)，B受3个力作用(重力、A对B压力、外力F)，选项C正确，B、D错误．【提分笔记】受力分析的基本技巧(1)要善于转换研究对象，尤其是对于摩擦力不易判定的情形，可以先分析与之相接触、受力较少的物体的受力情况，再应用牛顿第三定律判定．(2)假设法是判断弹力、摩擦力的存在及方向的基本方法．题型2整体法的应用【典例2】轻质弹簧A的两端分别连在质量为m1和m2的小球上，两球均可视为质点．另有两根与A完全相同的轻质弹簧B、C的一端分别与两个小球相连，B的另一端固定在天花板上，C的另一端用手牵住，如图所示．适当调节手的高度与用力的方向，保持B弹簧轴线跟竖直方向夹角为37°不变(已知sin 37°＝0.6，cos 37°＝0.8)．当弹簧C的拉力最小时，B、C两弹簧的形变量之比为()A．1∶1 B．3∶5C．4∶3D．5∶4【答案】C【解析】以两球整体为研究对象，受力分析如图所示，由合成法知当C弹簧与B弹簧垂直时施加的拉力最小，由几何关系知T B∶T C＝4∶3，故选C.【变式2】在机场和海港，常用输送带运送旅客的行李和货物，如图所示，甲为水平输送带，乙为倾斜输送带，当行李箱m随输送带一起匀速运动时，不计空气阻力，下列几种判断中正确的是()A．甲、乙两种情形中的行李箱都受到两个力作用B．甲、乙两种情形中的行李箱都受到三个力作用C．情形甲中的行李箱受到两个力作用，情形乙中的行李箱受到三个力作用D．情形甲中的行李箱受到三个力作用，情形乙中的行李箱受到四个力作用【答案】C【解析】对甲上的行李受力分析知，其不受摩擦力作用，只受重力和弹力两个力的作用；对乙上的行李受力分析知，其受沿斜面向上摩擦力、重力和弹力三个力的作用，所以选项C正确．【提分笔记】受力分析的4个易错点1．不要把研究对象所受的力与研究对象对其他物体的作用力混淆．2．每一个力都应找出其施力物体，不能无中生有．3．合力和分力不能重复考虑．4．对整体进行受力分析时，组成整体的几个物体间的作用力为内力，不能在受力图中出现；当把某一物体单独隔离分析时，原来的内力变成外力，要在受力分析图中画出．题型3整体法与隔离法的综合应用【典例3】(多选)如图所示，两个相似的斜面体A、B在竖直向上的力F的作用下静止靠在竖直粗糙墙壁上．关于斜面体A和B的受力情况，下列说法正确的是()A．A一定受到四个力B．B可能受到四个力C．B与墙壁之间一定有弹力和摩擦力D．A与B之间一定有摩擦力【答案】AD【解析】对A、B整体受力分析，如图甲所示，整体受到向下的重力和向上的推力F，由平衡条件可知B与墙壁之间不可能有弹力，因此也不可能有摩擦力，C错误；对B受力分析如图乙所示，其受到重力、A对B 的弹力及摩擦力而处于平衡状态，故B只能受到三个力，B错误；对A受力分析，如图丙所示，受到重力、推力、B对A的弹力和摩擦力，共四个力，A、D正确．【变式3】如图所示，在水平桌面上放置一斜面体P，两长方体物块a和b叠放在P的斜面上，整个系统处于静止状态．若将a与b、b与P、P与桌面之间摩擦力的大小分别用f1、f2和f3表示．则()A．f1＝0，f2≠0，f3≠0 B．f1≠0，f2＝0，f3＝0C．f1≠0，f2≠0，f3＝0 D．f1≠0，f2≠0，f3≠0【答案】C【解析】首先对整个系统进行受力分析可知，整个系统相对地面没有相对运动趋势，故f3＝0；再将a和b 看成一个整体，a、b整体有相对斜面向下运动的趋势，故b与P之间有摩擦力，即f2≠0；再对a进行受力分析，a相对于b有向下运动的趋势，故a和b之间存在摩擦力作用，即f1≠0，选项C正确．【提分笔记】整体法和隔离法的使用技巧(1)当分析相互作用的两个或两个以上物体整体的受力情况及分析外力对系统的作用时，宜用整体法．(2)在分析系统内各物体(或一个物体各部分)间的相互作用时常用隔离法．(3)整体法和隔离法不是独立的，对一些较复杂问题，通常需要多次选取研究对象，交替使用整体法和隔离法．考点二动态平衡问题的处理方法1．动态平衡动态平衡就是通过控制某一物理量，使物体的状态发生缓慢的变化，但变化过程中的每一个状态均可视为平衡状态，所以叫动态平衡．2．常用法解析法(1)列平衡方程求出未知量与已知量的关系表达式；(2)根据已知量的变化情况来确定未知量的变化情况图解法(1)根据已知量的变化情况，画出平行四边形边、角的变化；(2)确定未知量大小、方向的变化相似三角形法(1)根据已知条件画出两个不同情况对应的力的三角形和空间几何三角形，确定对应边，利用三角形相似知识列出比例式；(2)确定未知量大小的变化情况题型1解析法的应用【典例4】(多选)如图所示，柔软轻绳ON的一端O固定，其中间某点M拴一重物，用手拉住绳的另一端N.初始时，OM竖直且MN被拉直，OM与MN之间的夹角为α⎝⎛⎭⎫α>π2.现将重物向右上方缓慢拉起，并保持夹角α不变．在OM由竖直被拉到水平的过程中()A．MN上的张力逐渐增大B．MN上的张力先增大后减小C．OM上的张力逐渐增大D．OM上的张力先增大后减小【答案】AD【解析】设重物的质量为m，绳OM中的张力为T OM，绳MN中的张力为T MN.开始时，T OM＝mg，T MN＝0.由于缓慢拉起，则重物一直处于平衡状态，两绳张力的合力与重物的重力mg等大、反向．如图所示，已知角α不变，在绳MN缓慢拉起的过程中，角β逐渐增大，则角α－β逐渐减小，但角θ不变，在三角形中，利用正弦定理得T OMsinα－β＝mgsin θ，(α－β)由钝角变为锐角，则T OM先增大后减小，选项D正确；同理知T MNsin β＝mgsin θ，在β由0变为π2的过程中，T MN一直增大，选项A正确．【变式4】如图所示，人的质量为M，物块的质量为m，且M>m，若不计绳与滑轮的摩擦，则当人拉着绳向右跨出一步后，人和物仍保持静止，则下列说法中正确的是()A．人受到的合力变大B．绳子上的张力增大C．地面对人的摩擦力增大D．人对地面的压力减小【答案】C【解析】人向右跨出一步后仍静止，由平衡条件知，人所受的合力为零．故人所受的合力不变，选项A错误；人向右跨出一步后物块仍静止，对物块由平衡条件知，绳子上的张力F＝mg，故绳子上的张力不变，选项B错误；设绳与水平方向的夹角为θ，由平衡条件得，地面对人的摩擦力f＝F cos θ，人向右跨出一步，θ减小，cos θ增大，故f增大，选项C正确；由平衡条件得，人受到的支持力F N＝mg－F sin θ，θ减小，sin θ减小，故F N增大，由牛顿第三定律知，人对地面的压力增大，选项D错误．【提分笔记】解决动态平衡问题的方法(一)——解析法确定研究对象，并对研究对象进行受力分析．再根据物体的平衡条件列式求解，得到已知量和未知量的关系表达式，最后根据已知量的变化求未知量的变化．题型2图解法的应用【典例5】在新疆吐鲁番的葡萄烘干房内，果农用图示支架悬挂葡萄．OA、OB为承重的轻杆，A、O、B 始终在同一竖直平面内，OA可绕A点自由转动，OB与OA通过铰链连接，可绕O点自由转动，且OB的长度可调节．现将新鲜葡萄用细线悬挂于O点，保持OA不动．调节OB的长度让B端沿地面上的AB连线向左缓慢移动，OA杆所受作用力大小为F1，OB杆所受的作用力大小为F2，∶AOB由锐角变为钝角的过程中，下列判断正确的是()A．F1逐渐变大，F2先变小后变大B．F1先变小后变大，F2逐渐变大C．F1逐渐变小，F2逐渐变小D．F1逐渐变大，F2逐渐变大【答案】A【解析】由题可知，保持OA的位置不变，以O点为研究对象进行受力分析，受到细线的拉力(等于葡萄的重力)和两杆的支持力，如图所示，OB杆的支持力F2与OA杆的支持力F1的合力与细线的拉力等大、反向，当OB杆向左移动而OA位置不变时，各力的变化情况如图所示，由图可知，F1逐渐增大，F2先减小再增大，当OB与OA相互垂直时，F2最小，故A正确．【变式5】(多选)如图，一个轻型衣柜放在水平地面上，一条光滑轻绳两端分别固定在两侧顶端A、B上，再挂上带有衣服的衣架．若保持绳长和左端位置点不变，将右端依次改在C点或D点后固定，衣柜一直不动，下列说法正确的是()A．若改在C点，绳的张力相等且变小B．若改在D点，衣架两侧绳的张力不相等C．若改在D点，衣架两侧绳的张力相等且不变D．若改在C点，衣柜对地面的压力将会增大【答案】AC【解析】对衣架受力分析如图所示，设绳子与竖直方向的夹角为θ，绳子张力为F T ，衣服的质量为m ，轻绳长为l ，衣柜宽度为d ，根据共点力的平衡条件可得2F T cos θ＝mg ，若改在C 点，两侧绳的张力相等，绳子与竖直方向的夹角θ变小，则绳的张力变小，选项A 正确；若改在D 点，衣架两侧绳的张力仍相等，因为绳长不变，根据几何关系可知sin θ＝d l，当绳子右端上下移动过程中，绳子与竖直方向的夹角θ不变，则根据2F T cos θ＝mg 可知，绳子拉力不变，选项B 错误，C 正确；对图中整体受力分析可知，地面对衣柜的支持力等于整体的重力，则衣柜对地面的压力等于整体的重力，故衣柜对地面的压力不变，选项D 错误．【提 分 笔 记】解决动态平衡问题的方法(二)——图解法第1步—⎪⎪⎪根据已知条件，画出力的平行四边形或三角形，以及力发生变化引起边、角变化后的多个平行四边形或三角形. ∶ 第2步—⎪⎪⎪根据边长的变化判断力的大小的变化，根据边的方向的变化或根据角的变化判断力的方向的变化. 题型3 相似三角形法的应用【典例6】 如图所示，竖直墙壁上固定有一个光滑的半圆形支架(AB 为直径)，支架上套着一个小球，轻绳的一端P 悬于墙上某点，另一端与小球相连．已知半圆形支架的半径为R ，轻绳长度为L ，且R <L <2R .现将轻绳的上端点P 沿墙壁缓慢下移至A 点，此过程中轻绳对小球的拉力F 1及支架对小球的支持力F 2的大小变化情况为 ( )A．F1和F2均增大B．F1保持不变，F2先增大后减小C．F1先减小后增大，F2保持不变D．F1先增大后减小，F2先减小后增大【答案】A【解析】小球受重力、绳的拉力和支架提供的支持力，由于平衡，三个力可以构成矢量三角形，如图所示，根据平衡条件，该矢量三角形与几何三角形POC相似，故GPO＝F1L＝F2R，解得F1＝LPO G，F2＝RPO G，当P点下移时，PO减小，L、R不变，故F1增大，F2增大，A正确．【变式6】(多选)如图所示，在倾角为α的斜面上，放一质量为m的小球，小球和斜面及挡板间均无摩擦，当挡板绕O点逆时针缓慢地转向水平位置的过程中()A．斜面对球的支持力逐渐增大B．斜面对球的支持力逐渐减小C．挡板对小球的弹力先减小后增大D．挡板对小球的弹力先增大后减小【答案】BC【解析】对小球分析知，小球受到重力mg、斜面的支持力F N1和挡板的弹力F N2，平移到一个矢量三角形中，如图．当挡板绕O点逆时针缓慢地转向水平位置的过程中，小球的合力为零，根据平衡条件得知，F N1和F N2的合力与重力mg大小相等、方向相反，作出小球在三个不同位置力的合成图，由图看出，斜面对球的支持力F N1逐渐减小，挡板对小球的弹力F N2先减小后增大，当F N1和F N2垂直时，弹力F N2最小，故选项B、C正确，A、D错误．【变式7】如图所示是竖直面内一个光滑的圆形框架，AB是它的一条竖直直径，O点为其圆心．弹簧的一端连在A点，另一端连着一个质量为m的小套环，换用不同的弹簧，套环可静止于框架上不同的位置，对应的θ角也就会不同，则在套环从图示位置下移到θ角接近90°的过程中，框架对套环的弹力F N和弹簧对套环的弹力F的变化情况是()A．F N减小B．F N增大C．F减小D．F增大【答案】C【解析】对套环进行受力分析，受重力、框架的支持力、弹簧的弹力，构建力的矢量三角形，利用力三角形和几何三角形相似得mgOA＝FAC＝F NOC，故框架弹力F N不变、弹簧弹力F变小，C正确．|提分笔记|解决动态平衡问题的方法(三)——相似三角形法如果物体受到三个力的作用处于平衡状态，其中一个力大小、方向均不变，另外两个力的方向都发生变化，且题目给出了相应的几何关系时，可以用力三角形和几何三角形相似的方法．(1)根据已知条件画出力的三角形，并找到与之对应的几何三角形，利用三角形相似列出对应边比例式．(2)确定未知量大小的变化情况．考点三平衡问题中的临界、极值问题1．临界问题当某物理量变化时，会引起其他几个物理量的变化，从而使物体所处的平衡状态“恰好出现”或“恰好不出现”，在问题的描述中常用“刚好”“刚能”“恰好”等语言叙述．2．极值问题平衡物体的极值，一般指在力的变化过程中的最大值和最小值问题．3．解决极值问题和临界问题的方法(1)极限法：首先要正确地进行受力分析和变化过程分析，找出平衡的临界点和极值点；临界条件必须在变化中去寻找，不能停留在一个状态来研究临界问题，而要把某个物理量推向极端，即极大和极小．(2)数学分析法：通过对问题的分析，依据物体的平衡条件写出物理量之间的函数关系(画出函数图象)，用数学方法求极值(如求二次函数极值、公式极值、三角函数极值)．(3)物理分析方法：根据物体的平衡条件，作出力的矢量图，通过对物理过程的分析，利用平行四边形定则进行动态分析，确定最大值与最小值．题型1临界问题的分析与处理【典例7】如图所示，质量为m的物体放在一固定斜面上，当斜面倾角为30°时恰能沿斜面匀速下滑．对物体施加一大小为F的水平向右的恒力，物体可沿斜面匀速向上滑行．设最大静摩擦力等于滑动摩擦力，当斜面倾角增大并超过某一临界角θ0时，不论水平恒力F多大，都不能使物体沿斜面向上滑行，试求：(1)物体与斜面间的动摩擦因数；(2)这一临界角θ0的大小．【答案】(1)33(2)60°【解析】(1)由题意可知，当斜面的倾角为30°时，物体恰好能沿斜面匀速下滑，由平衡条件可得，F N＝mg cos30°，mg sin 30°＝μF N.解得μ＝tan 30°＝3 3.(2)设斜面倾角为α，对物体受力分析如图所示F cos α＝mg sin α＋F fF N＝mg cos α＋F sin αF f＝μF N当物体无法向上滑行时，有F cos α≤mg sin α＋F f联立解得F (cos α－μsin α)≤mg sin α＋μmg cos α若“不论水平恒力F 多大”，上式都成立则有cos α－μsin α≤0解得tan α≥1μ＝3，即a ≥60° 故θ0＝60°.【变式8】如图所示，将三个质量均为m 的小球a 、b 、c 用轻质细线相连后，再用轻质细线悬挂于O 点．用力F 拉小球c ，使三个小球都处于静止状态，且细线Oa 与竖直方向的夹角保持为θ＝37°，已知重力加速度大小为g ，sin 37°＝0.6，cos 37°＝0.8，求：(1)F 的最小值和此时细线Oa 的拉力大小；(2)F 取最小值时细线ac 与竖直方向的夹角α的正切值．【答案】(1)1.8mg 2.4mg (2)18(或－18)【解析】(1)当F 和Oa 垂直时，F 最小为F min对整体，据平衡条件得F min cos θ＝F Oa sin θF min sin θ＋F Oa cos θ＝3mg解得F min ＝1.8mg ，F Oa ＝2.4mg .(2)对c 球，据平衡条件得F ac sin α＝F min cos θF ac cos α＋F min sin θ＝mg。

3共点力的平衡1．从历年命题看,对共点力平衡的考查，主要在选择题中单独考查,同时对平衡问题的分析在后面的计算题中往往有所涉及。

高考命题两大趋势:一是向着选择题单独考查的方向发展;二是选择题单独考查与电学综合考查并存。

2．解决平衡问题常用方法:（1)静态平衡:三力平衡一般用合成法,合成后力的问题转换成三角形问题；多力平衡一般用正交分解法;遇到多个有相互作用的物体时一般先整体后隔离。

(2）动态平衡:三力动态平衡常用图解法、相似三角形法等，多力动态平衡问题常用解析法，涉及到摩擦力的时候要注意静摩擦力与滑动摩擦力的转换。

例1．(2020∙全国III卷∙17)如图，悬挂甲物体的细线拴牢在一不可伸长的轻质细绳上O点处;绳的一端固定在墙上，另一端通过光滑定滑轮与物体乙相连.甲、乙两物体质量相等。

系统平衡时,O点两侧绳与竖直方向的夹角分别为α和β.若α＝70°，则β等于(）A．45°B．55°C．60°D．70°【考题解读】本题考查共点力平衡的应用，掌握力的平行四边形定则的内容，利用几何关系列式即可求解。

体现了核心素养中科学推理、科学论证要素。

【答案】B【解析】甲物体是拴牢在O点，且甲、乙两物体的质量相等，则甲、乙绳的拉力大小相等，O点处于平衡状态,则左侧绳子拉力的方向在甲、乙绳子的角平分线上,如图所示，根据几何关系有180°＝2β＋α，解得β＝55°。

例2．（2020∙山东卷∙8)如图所示,一轻质光滑定滑轮固定在倾斜木板上，质量分别为m和2m的物块A、B，通过不可伸长的轻绳跨过滑轮连接，A、B间的接触面和轻绳均与木板平行。

A与B间、B与木板间的动摩擦因数均为μ，设最大静摩擦力等于滑动摩擦力.当木板与水平面的夹角为45°时，物块A、B刚好要滑动，则μ的值为（）D．错误!A．错误!B．错误!C．15【考题解读】本题考查了多个物体的平衡问题，解题的关键是对选取的对象进行正确的受力分析，不多力,不少力，同时注意摩擦力中正压力的求解。

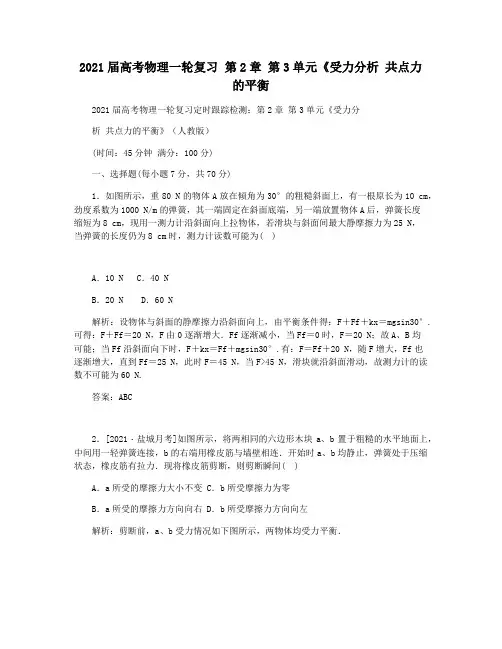

2021届高考物理一轮复习第2章第3单元《受力分析共点力的平衡2021届高考物理一轮复习定时跟踪检测：第2章第3单元《受力分析共点力的平衡》（人教版）(时间：45分钟满分：100分)一、选择题(每小题7分，共70分)1．如图所示，重80 N的物体A放在倾角为30°的粗糙斜面上，有一根原长为10 cm，劲度系数为1000 N/m的弹簧，其一端固定在斜面底端，另一端放置物体A后，弹簧长度缩短为8 cm，现用一测力计沿斜面向上拉物体，若滑块与斜面间最大静摩擦力为25 N，当弹簧的长度仍为8 cm时，测力计读数可能为( )A．10 N C．40 NB．20 N D．60 N解析：设物体与斜面的静摩擦力沿斜面向上，由平衡条件得：F＋Ff＋kx＝mgsin30°.可得：F＋Ff＝20 N，F由0逐渐增大．Ff逐渐减小，当Ff＝0时，F＝20 N；故A、B均可能；当Ff沿斜面向下时，F＋kx＝Ff＋mgsin30°.有：F＝Ff＋20 N，随F增大，Ff也逐渐增大，直到Ff＝25 N，此时F＝45 N，当F>45 N，滑块就沿斜面滑动，故测力计的读数不可能为60 N.答案：ABC2．[2021・盐城月考]如图所示，将两相同的六边形木块a、b置于粗糙的水平地面上，中间用一轻弹簧连接，b的右端用橡皮筋与墙壁相连．开始时a、b均静止，弹簧处于压缩状态，橡皮筋有拉力．现将橡皮筋剪断，则剪断瞬间( )A．a所受的摩擦力大小不变 C．b所受摩擦力为零B．a所受的摩擦力方向向右 D．b所受摩擦力方向向左解析：剪断前，a、b受力情况如下图所示，两物体均受力平衡．橡皮筋剪断瞬间，弹簧上的弹力不能突变，所以a的受力不变，a所受的摩擦力大小不变，方向水平向右，选项AB正确；橡皮筋剪断瞬间，拉力f皮突然消失，但弹簧水平向右的11弹力不变，b所受摩擦力方向仍然向左，大小突然减小，所以选项C错误，D正确．答案：ABD3．如图所示，物块A放在倾斜的木板上，木板的倾角α为30°和45°时物块所受摩擦力的大小恰好相等，则物块和木板间的动摩擦因数为( )A．1/2 C.3/2B.2/2 D.5/2解析：物块在木板上两次所受摩擦力的大小相等，说明当倾角为30°时是静摩擦力；在倾角为45°时是滑动摩擦力．所以有mgsin30°＝μmgcos45°，解得：μ＝2/2.故B 正确．答案：B4．一质量为M的探空气球在匀速下降，若气球所受浮力F始终保持不变，气球在运动过程中所受阻力仅与速率有关，重力加速度为g.现欲使该气球以同样速率匀速上升，则需从气球吊篮中减少的质量为( )A．2(M－) C．2M－Fg2FB．M－ gFgD．0解析：设气球所受阻力为f，上升时质量为M′.下降和上升时受力情况如图所示，由平衡条件可知：下降时F＋f＝Mg，上升时F＝f＋M′g两式联立得，需从气球中减少的质量为FM－M′＝2(M－)，故A项正确．g22答案：A5．[2021・内江模拟]如图所示，带有长方体盒子的斜劈A放在固定的斜面体C的斜面上，在盒子内放有光滑球B，B恰与盒子前、后壁P、Q点相接触．若使斜劈A在斜面体C上静止不动，则P、Q对球B无压力．以下说法正确的是( )A．若C的斜面光滑，斜劈A由静止释放，则P点对球B有压力B．若C的斜面光滑，斜劈A以一定的初速度沿斜面向上滑行，则P、Q对球B均无压力 C．若C的斜面粗糙，斜劈A沿斜面匀速下滑，则P、Q对球B均无压力 D．若C的斜面粗糙，斜劈A沿斜面加速下滑，则Q点对球B有压力解析：若C的斜面光滑，无论A由静止释放还是沿斜面向上滑行，通过对A、B整体受力分析可知，整体具有沿斜面向下的加速度，B球所受合力应沿斜面向下，故Q点对球B有压力，A、B项错；若C的斜面粗糙，斜劈A匀速下滑时，整体所受合力为零，故P、Q 不可能对球B有压力，C项正确；若C的斜面粗糙，斜劈A加速下滑时，A、B整体具有沿斜面向下的加速度，故球B所受合力也应沿斜面向下，故Q点一定对球B有压力，D项正确．答案：CD6．如图所示，一质量为M、倾角为θ的斜面体放在水平地面上，质量为m的小木块(可视为质点)放在斜面上，现一平行于斜面的、大小恒定的拉力F作用于小木块，拉力在斜面所在的平面内绕小木块旋转一周的过程中，斜面体和小木块始终保持静止状态．下列说法中正确的是( )A．小木块受到斜面的最大静摩擦力为F＋mgsinθB．小木块受到斜面的最大静摩擦力为F＋mgsinθ C．斜面体受到地面的最大静摩擦力为F D．斜面体受到地面的最大静摩擦力为Fcosθ223 3解析：由于小木块始终保持静止，因此在斜面上，小木块沿斜面方向受到的拉力、静摩擦力及重力沿斜面向下的分力三者平衡，因此当F沿斜面向下时静摩擦力最大，为F＋mgsinθ，对小木块和斜面体两者的整体分析，当F水平时，斜面体受到地面的静摩擦力最大为F.答案：BC7．如图所示，竖直杆OB顶端有光滑轻质滑轮，轻质杆OA自重不计，可绕O点自由转动，OA＝OB.当绳缓慢放下，使∠AOB由0°逐渐增大到180°的过程中(不包括0°和180°)下列说法正确的是( )A．绳上的拉力先逐渐增大后逐渐减小 B．杆上的压力先逐渐减小后逐渐增大 C．绳上的拉力越来越大，但不超过2G D．杆上的压力大小始终等于G解析：可先作出A结点处受力分析图如图所示，由于A结点静止，故有杆支持力N和绳拉力T的合力G′和G大小相等而平衡，这时必△OAB～△ANG′.由于OA、OB长度始终和物重G相等，而绳的拉力T是越来越大，又由于AB始终小于2OB，所以绳的拉力T也始终小于2G，故本题正确的答案是C、D.答案：CD4 48．[2021・云南师大附中月考]在上海世博会最佳实践区，江苏城市案例馆中穹形门窗充满了浓郁的地域风情和人文特色．如图所示，在竖直放置的穹形光滑支架上，一根不可伸长的轻绳通过轻质滑轮悬挂一重物G.现将轻绳的一端固定于支架上的A点，另一端从B点沿支架缓慢地向C点靠近(C点与A点等高)．则绳中拉力大小变化的情况是( )A．先变小后变大 C．先变大后不变B．先变小后不变 D．先变大后变小解析：由于轻绳中各处的张力相等，若两悬挂点之间的水平距离为d，绳长为l，如图dl2－d2所示，则sinα＝，cosα＝.由平衡条件可得，2Fcosα＝G，所以绳中的拉力F＝llGl，故随着两悬挂点水平距离d的增大，拉力增大；当两悬挂点水平距离d不变后，222l－d拉力也不变，所以C正确．答案：C9．倾角为θ＝37°的斜面与水平面保持静止，斜面上有一重为G的物体A，物体A与斜面间的动摩擦因数为μ＝0.5.现给A施以一水平力F，如图所示．设最大静摩擦力与滑动摩擦力相等(sin37°＝0.6，cos37°＝0.8)，如果物体A能在斜面上静止，水平推力F与G的比值可能是( )A．3 C．1B．2 D．0.5解析：设物体刚好不下滑时F＝F1，则：[F1・cosθ＋μFN＝G・sinθ，FN＝F1・sinθ＋G・cosθ.5 5感谢您的阅读，祝您生活愉快。

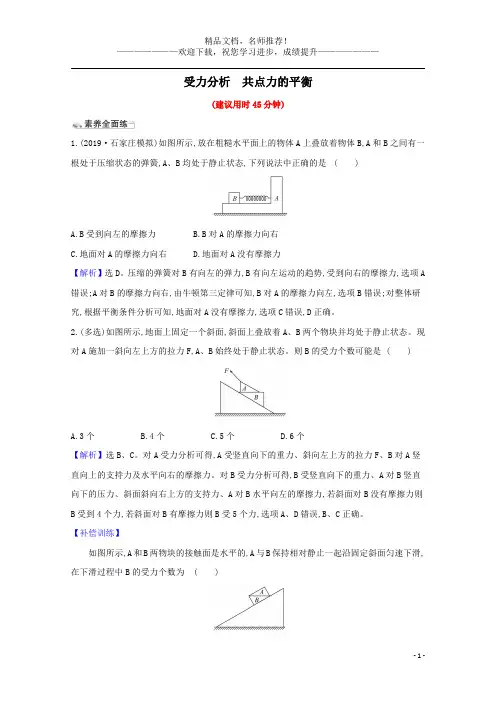

受力分析共点力的平衡(建议用时45分钟)1.(2019·石家庄模拟)如图所示,放在粗糙水平面上的物体A上叠放着物体B,A和B之间有一根处于压缩状态的弹簧,A、B均处于静止状态,下列说法中正确的是()A.B受到向左的摩擦力B.B对A的摩擦力向右C.地面对A的摩擦力向右D.地面对A没有摩擦力【解析】选D。

压缩的弹簧对B有向左的弹力,B有向左运动的趋势,受到向右的摩擦力,选项A 错误;A对B的摩擦力向右,由牛顿第三定律可知,B对A的摩擦力向左,选项B错误;对整体研究,根据平衡条件分析可知,地面对A没有摩擦力,选项C错误,D正确。

2.(多选)如图所示,地面上固定一个斜面,斜面上叠放着A、B两个物块并均处于静止状态。

现对A施加一斜向左上方的拉力F,A、B始终处于静止状态。

则B的受力个数可能是()A.3个B.4个C.5个D.6个【解析】选B、C。

对A受力分析可得,A受竖直向下的重力、斜向左上方的拉力F、B对A竖直向上的支持力及水平向右的摩擦力。

对B受力分析可得,B受竖直向下的重力、A对B竖直向下的压力、斜面斜向右上方的支持力、A对B水平向左的摩擦力,若斜面对B没有摩擦力则B受到4个力,若斜面对B有摩擦力则B受5个力,选项A、D错误,B、C正确。

【补偿训练】如图所示,A和B两物块的接触面是水平的,A与B保持相对静止一起沿固定斜面匀速下滑,在下滑过程中B的受力个数为()A.3个B.4个C.5个D.6个【解析】选B。

A与B保持相对静止一起沿固定斜面匀速下滑,研究物块A的受力情况,受到重力和物块B对A的支持力作用;研究物块B的受力情况,受到重力、斜面的支持力、物块A对B 的压力和斜面的摩擦力,共受到4个力作用,故B正确,A、C、D错误。

3.如图所示,两梯形木块A、B叠放在水平地面上,A、B之间的接触面倾斜。

A的左侧靠在光滑的竖直墙面上,关于两木块的受力,下列说法正确的是()A.A、B之间一定存在摩擦力作用B.木块A可能受三个力作用C.木块A一定受四个力作用D.木块B受到地面的摩擦力作用方向向右【解题指南】解答本题应注意以下两点:(1)有摩擦力一定有弹力。

受力分析 共点力的平衡受力分析的一般步骤1、如图所示，两梯形木块A 、B 叠放在水平地面上，A 、B 之间的接触面倾斜。

A 的左侧靠在光滑的竖直墙面上，关于两木块的受力，下列说法正确的是( ) A ．A 、B 之间一定存在摩擦力作用 B ．木块A 可能受三个力作用 C ．木块A 一定受四个力作用D ．木块B 受到地面的摩擦力作用方向向右2、如图所示，一质量均匀的实心圆球被直径AB 所在的平面一分为二，先后以AB 沿水平和竖直两种不同方向放置在光滑支架上，处于静止状态，两半球间的作用力分别为F 和F ′，已知支架间的距离为AB长度的一半，则FF ′等于( )A ．3B ．32 C ．233 D ．33解决平衡问题的四种常用方法合成法 物体受三个共点力的作用平衡，任意两个力的合力一定与第三个力大小相等，方向相反 分解法 物体受三个共点力的作用而平衡，将某一个力按力的效果分解，则其分力和其他两个力满足平衡条件正交分解法 物体受到三个或三个以上力的作用时，将物体所受的力分解为相互垂直的两组，每组力都满足平衡条件力的三角形法对受三力作用而平衡的物体，将力的矢量图平移使三力组成一个首尾依次相接的矢量三角形，根据正弦定理、余弦定理或相似三角形等数学知识求解未知力3、如图所示，光滑半球形容器固定在水平面上，O为球心。

一质量为m的小滑块，在水平力F的作用下静止于P点。

设滑块所受支持力为F N，OP 与水平方向的夹角为θ。

下列关系正确的是()A．F＝mgtan θB．F＝mg tan θ C．F N＝mgtan θD．F N＝mg tan θ4、如图所示，在粗糙水平面上放置A、B、C、D四个小物块，各小物块之间由四根完全相同的轻橡皮绳相互连接，正好组成一个菱形，∠ABC＝60°，整个系统保持静止状态。

已知D物块所受的摩擦力大小为F，则A物块所受的摩擦力大小为()A．33F B．F C．32F D．2F5、如图所示，斜面上放有两个完全相同的物体a、b，两物体间用一根细线连接，在细线的中点加一与斜面垂直的拉力F，使两物体均处于静止状态。

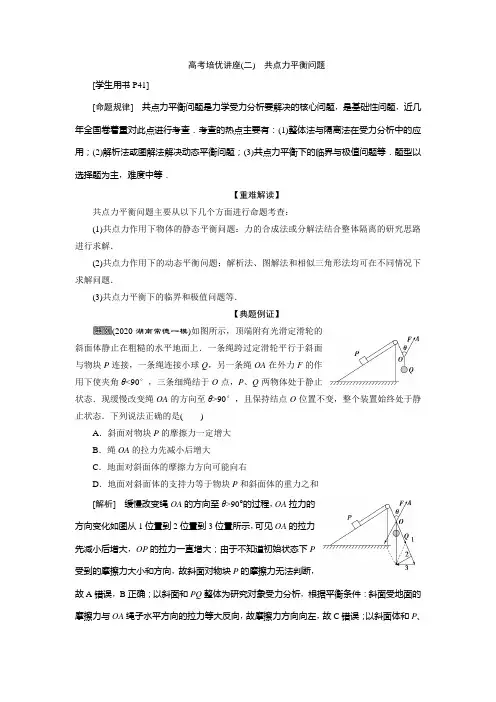

高考培优讲座(二)共点力平衡问题[学生用书P41][命题规律]共点力平衡问题是力学受力分析要解决的核心问题，是基础性问题，近几年全国卷着重对此点进行考查．考查的热点主要有：(1)整体法与隔离法在受力分析中的应用；(2)解析法或图解法解决动态平衡问题；(3)共点力平衡下的临界与极值问题等．题型以选择题为主，难度中等．【重难解读】共点力平衡问题主要从以下几个方面进行命题考查：(1)共点力作用下物体的静态平衡问题：力的合成法或分解法结合整体隔离的研究思路进行求解．(2)共点力作用下的动态平衡问题：解析法、图解法和相似三角形法均可在不同情况下求解问题．(3)共点力平衡下的临界和极值问题等．【典题例证】(2020·湖南常德一模)如图所示，顶端附有光滑定滑轮的斜面体静止在粗糙的水平地面上．一条绳跨过定滑轮平行于斜面与物块P连接，一条绳连接小球Q，另一条绳OA在外力F的作用下使夹角θ<90°，三条细绳结于O点，P、Q两物体处于静止状态．现缓慢改变绳OA的方向至θ>90°，且保持结点O位置不变，整个装置始终处于静止状态．下列说法正确的是()A．斜面对物块P的摩擦力一定增大B．绳OA的拉力先减小后增大C．地面对斜面体的摩擦力方向可能向右D．地面对斜面体的支持力等于物块P和斜面体的重力之和[解析]缓慢改变绳OA的方向至θ>90°的过程，OA拉力的方向变化如图从1位置到2位置到3位置所示，可见OA的拉力先减小后增大，OP的拉力一直增大；由于不知道初始状态下P受到的摩擦力大小和方向，故斜面对物块P的摩擦力无法判断，故A错误，B正确；以斜面和PQ整体为研究对象受力分析，根据平衡条件：斜面受地面的摩擦力与OA绳子水平方向的拉力等大反向，故摩擦力方向向左，故C错误；以斜面体和P、Q整体为研究对象受力分析，根据竖直方向受力平衡：N＋F cos α＝M斜g＋M P g＋M Q g，由上图分析可知F的最大值即为M Q g(当F竖直向上方向时)，故F cos α<M Q g；则N>M斜g＋M P g，故D错误．[答案] B解决共点力作用下物体平衡问题的一般思路【突破训练】1．(2020·辽宁葫芦岛一模)如图所示，细绳一端固定在A点，跨过与A等高的光滑定滑轮B后在另一端悬挂一个沙桶Q.现有另一个沙桶P通过光滑挂钩挂在AB之间，稳定后挂钩下降至C点，∠ACB＝120°，下列说法正确的是()A．若只增加Q桶的沙子，再次平衡后C点位置不变B．若只增加P桶的沙子，再次平衡后C点位置不变C．若在两桶内增加相同质量的沙子，再次平衡后C点位置不变D．若在两桶内增加相同质量的沙子，再次平衡后沙桶Q位置上升解析：选C.平衡时绳子的拉力等于Q的重力，若只增加Q桶的沙子，绳子拉力增大，绳子再次平衡后C点位置升高，故A错误；若只增加P桶的沙子，再次平衡后C点位置降低，故B错误；由于稳定时∠ACB＝120°，根据平衡条件可得绳子的拉力大小等于P的重力、又等于Q的重力，所以在两桶内增加相同质量的沙子，再次平衡后C点位置不变，故C正确，D错误．2.如图所示，滑块穿在水平横杆上并可沿杆左右滑动，它的下端通过一根细线与小球相连，小球受到水平向右的拉力F的作用，此时滑块与小球处于静止状态．保持拉力F始终沿水平方向，改变F的大小，使细线与竖直方向的夹角缓慢增大，这一过程中滑块始终保持静止，则()A．滑块对杆的压力增大B．滑块受到杆的摩擦力不变C．小球受到细线的拉力大小增大D．小球所受各力的合力增大解析：选C.对球分析，受重力mg、拉力F和细线的拉力T，如图所示：根据平衡条件，有：F＝mg tan θ，T＝mg，随着θ的不断增大，故cos θ拉力F不断增加，拉力T也增加；小球的合力为零，保持不变，故C正确，D错误；对球和滑块整体分析，受到总重力、支持力、拉力和静摩擦力，根据平衡条件，有：N＝(M＋m)g，f＝F＝mg tan θ，所以支持力不变，根据牛顿第三定律，压力也不变，静摩擦力等于拉力，不断增加，故A、B错误．。

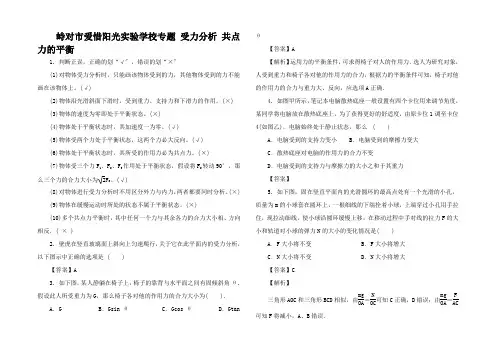

峙对市爱惜阳光实验学校专题受力分析共点力的平衡1. 判断正误，正确的划“√〞，错误的划“×〞(1)对物体受力分析时，只能画该物体受到的力，其他物体受到的力不能画在该物体上。

(√)(2)物体沿光滑斜面下滑时，受到重力、支持力和下滑力的作用。

(×)(3)物体的速度为零即处于平衡状态。

(×)(4)物体处于平衡状态时，其加速度一为零。

(√)(5)物体受两个力处于平衡状态，这两个力必大反向。

(√)(6)物体处于平衡状态时，其所受的作用力必为共点力。

(×)(7)物体受三个力F1、F2、F3作用处于平衡状态，假设将F2转动90°，那么三个力的合力大小为2F2。

(√)(8)对物体进行受力分析时不用区分外力与内力，两者都要同时分析。

(×)(9)物体在缓慢运动时所处的状态不属于平衡状态。

(×)(10)多个共点力平衡时，其中任何一个力与其余各力的合力大小相、方向相反．( × )2. 壁虎在竖直玻璃面上斜向上匀速爬行，关于它在此平面内的受力分析，以下图示中正确的选项是 ( )【答案】A3. 如下图，某人静躺在椅子上，椅子的靠背与水平面之间有固倾斜角θ.假设此人所受重力为G，那么椅子各对他的作用力的合力大小为( )．A．G B．Gsin θ C．Gcos θ D．Gtan θ【答案】A【解析】运用力的平衡条件，可求得椅子对人的作用力．选人为研究对象，人受到重力和椅子各对他的作用力的合力，根据力的平衡条件可知，椅子对他的作用力的合力与重力大、反向，应选项A正确．4. 如图甲所示，笔记本电脑散热底座一般设置有四个卡位用来调节角度，某同学将电脑放在散热底座上，为了获得更好的舒适度，由原卡位1调至卡位4(如图乙)，电脑始终处于静止状态，那么 ( )A．电脑受到的支持力变小 B．电脑受到的摩擦力变大C．散热底座对电脑的作用力的合力不变D．电脑受到的支持力与摩擦力的大小之和于其重力【答案】5. 如下图，固在竖直平面内的光滑圆环的最高点处有一个光滑的小孔，质量为m的小球套在圆环上，一根细线的下端拴着小球，上端穿过小孔用手拉住，现拉动细线，使小球沿圆环缓慢上移，在移动过程中手对线的拉力F的大小和轨道对小球的弹力N的大小的变化情况是( )A．F大小将不变 B．F大小将增大C．N大小将不变 D．N大小将增大【答案】C【解析】三角形AOC和三角形BCD相似，由mgOA＝NOC可知C正确，D错误；由mgOA＝FAC 可知F将减小，A、B错误．课堂讲练● 典例分析考点一物体的受力分析【典例1】如下图，两梯形木块A、B叠放在水平地面上，A、B之间的接触面倾斜。
