6-3Vrilog HDL语言简介硬件描述语言HDL是EDA技术中的重要组成部分，常用的硬件描述语言有Verilog HDL 、VHDL、System Verilog、System C、ABEL HDL和AHDL等，而Verilog HDL和VHDL是当前最流行的并成为IEEE标准的硬件描述语言。
3.1 HDL简介VHDL是超高速集成电路硬件描述语言（Very-High-Speed Integrated Circuit Hardware Description Language）的缩写。
VHDL作为IEEE标准的硬件描述语言和EDA的重要组成部分，经过十几年的发展、应用和完善，以其强大的系统描述能力、规范的程序设计结构、灵活的语言表达风格和多层次的仿真测试手段，在电子设计领域受到了普遍的认同和广泛的接受，成为现代EDA领域的重要的硬件设计语言。
HDL的特点1、HDL具有强大的功能，覆盖面广，描述能力强。
HDL支持门级电路的描述，也支持寄存器传输级电路的描述，还支持以行为算法描述为对象的电路的描述。
2、HDL有良好的可读性。
它可以被计算机接受，也容易被读者理解。
用HDL书写的源文件，既是程序又是文档，既是工程技术人员之间交换信息的文件，又可作为合同签约者之间的文件。
3、HDL具有良好的可移植性。
作为一种已被IEEE承认的工业标准，HDL事实上已成为通用的硬件描述语言，可以在各种不同的设计环境和系统平台中使用。
4、使用HDL可以延长设计的生命周期。
用HDL描述的硬件电路与工艺无关，不会因工艺而过时。
与工艺有关的参数可以通过HDL提供的属性加以描述，工艺改变时，只需要修改相应程序中属性参数即可。
5、HDL支持对大规模设计的分解和已有设计的再利用。
HDL可以描述复杂的电路系统，支持对大规模设计的分解，由多人、多项目组来共同承担和完成。
标准化的规则和风格，为设计的再利用提供了有力的支持。
6、HDL有利于保护知识产权。
verilog教程Verilog是一种硬件描述语言（HDL），用于描述数字系统的行为和结构。
它是一种流行的HDL，广泛用于硬件设计和验证领域。
本教程将介绍Verilog的基本概念和语法，以帮助初学者入门。
一、Verilog的基本概念1.1 什么是VerilogVerilog是一种描述数字系统的语言，它可以用来描述硬件电路、验证设计的正确性以及进行电路仿真。
1.2 Verilog的应用领域Verilog广泛应用于硬件设计和验证领域，包括用于开发ASIC（应用特定集成电路）、FPGA（现场可编程门阵列）以及其他数字系统的设计。
1.3 Verilog的版本Verilog有多个版本，包括Verilog-1995、Verilog-2001以及最新的Verilog-2005、这些版本之间有一些语法和功能上的差异。
二、Verilog的语法结构2.1模块和端口在Verilog中，所有的电路描述都是由模块（module）组成的。
模块是电路的基本组成单元，可以看作是一个黑盒子，它接受一些输入，产生一些输出。
2.2信号声明在Verilog中，我们需要声明所有的输入和输出信号。
可以使用`input`和`output`关键字来声明这些信号。
2.3电路实现Verilog允许使用多种语句和结构来描述电路的行为和结构。
这些语句包括顺序语句、条件语句、循环语句以及层次结构。
2.4实例化模块在一个模块中，我们可以实例化其他的模块。
这样可以将一个大的电路拆分成多个小的模块，方便编写和测试。
三、Verilog的仿真和验证3.1静态验证Verilog语言本身提供了很多语法和语义层面的验证功能，对于语法和类型错误会有相应的提示。
3.2激励设计在进行电路验证时，我们需要为输入信号提供激励。
Verilog提供了一种称为`testbench`的特殊模块，用于生成输入信号并将其应用到待验证的电路中。
3.3波形仿真在Verilog中，我们可以使用仿真器来模拟电路的行为，并生成波形图来验证电路是否按预期工作。

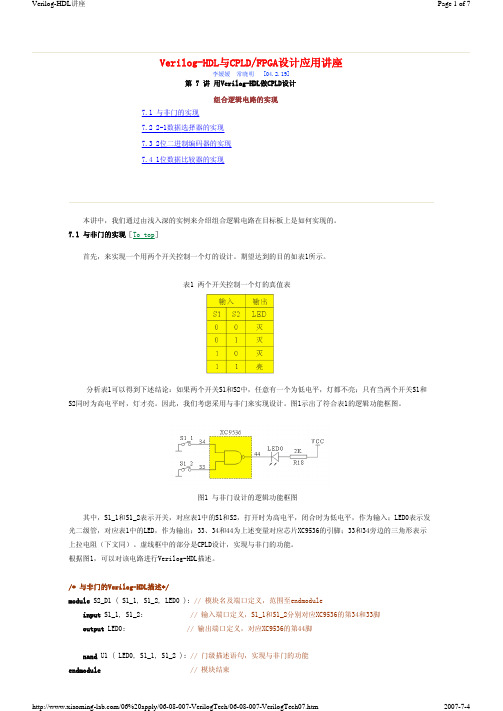

Verilog-HDL与CPLD/FPGA设计应用讲座李媛媛 常晓明 [04.2.19]第 7 讲 用Verilog-HDL做CPLD设计组合逻辑电路的实现 7.1 与非门的实现 7.2 2-1数据选择器的实现 7.3 2位二进制编码器的实现 7.4 1位数据比较器的实现本讲中，我们通过由浅入深的实例来介绍组合逻辑电路在目标板上是如何实现的。
7.1 与非门的实现［To top ］首先，来实现一个用两个开关控制一个灯的设计。
期望达到的目的如表1所示。
表1 两个开关控制一个灯的真值表分析表1可以得到下述结论：如果两个开关S1和S2中，任意有一个为低电平，灯都不亮；只有当两个开关S1和S2同时为高电平时，灯才亮。
因此，我们考虑采用与非门来实现设计。
图1示出了符合表1的逻辑功能框图。
图1 与非门设计的逻辑功能框图其中，S1_1和S1_2表示开关，对应表1中的S1和S2，打开时为高电平，闭合时为低电平，作为输入；LED0表示发光二级管，对应表1中的LED，作为输出；33、34和44为上述变量对应芯片XC9536的引脚；33和34旁边的三角形表示上拉电阻（下文同）。
虚线框中的部分是CPLD设计，实现与非门的功能。
根据图1，可以对该电路进行Verilog-HDL描述。
/* 与非门的Verilog-HDL描述*/module S2_D1 ( S1_1, S1_2, LED0 ); // 模块名及端口定义，范围至endmoduleinput S1_1, S1_2; // 输入端口定义，S1_1和S1_2分别对应XC9536的第34和33脚output LED0; // 输出端口定义，对应XC9536的第44脚nand U1 ( LED0, S1_1, S1_2 ); // 门级描述语句，实现与非门的功能endmodule // 模块结束把以上与非门的Verilog-HDL描述，用Webpack Project Navigator软件，生成目标文件，并通过下载电缆写入芯片XC9536中。
