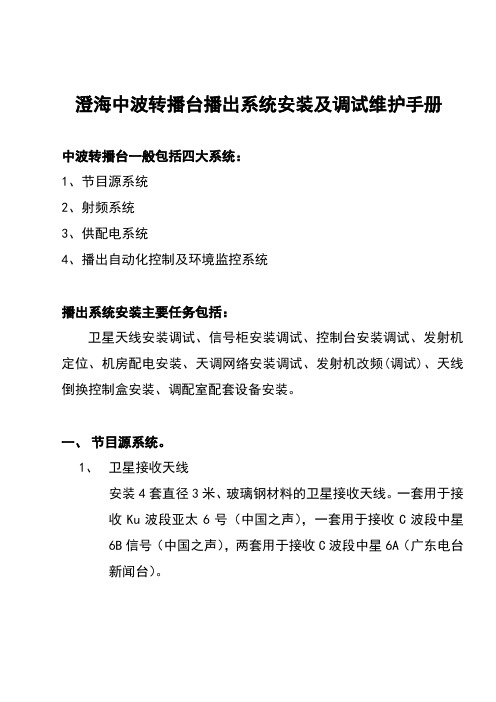

澄海中波转播台播出系统安装及调试维护手册中波转播台一般包括四大系统：1、节目源系统2、射频系统3、供配电系统4、播出自动化控制及环境监控系统播出系统安装主要任务包括：卫星天线安装调试、信号柜安装调试、控制台安装调试、发射机定位、机房配电安装、天调网络安装调试、发射机改频(调试)、天线倒换控制盒安装、调配室配套设备安装。

一、节目源系统。

1、卫星接收天线安装4套直径3米、玻璃钢材料的卫星接收天线。

一套用于接收Ku波段亚太6号（中国之声），一套用于接收C波段中星6B信号（中国之声），两套用于接收C波段中星6A（广东电台新闻台）。

具体如下表：卫星接收天线的安装和调试：组装架设好卫星接收天线，装上高频头，与卫星接收机和电视机连接好，设置好对应卫星的参数，按照高频头的类型和极化方式反复微调卫星接收天线的方向和高度，直到收到一个高质量的强信号，电视机得到清晰的画面且播放节目稳定后，固定好卫星天线。

卫星参数设置如下表：2、信号机柜和监听监看机柜安装标准机箱信号柜2个：a、信号机柜：用于信号接收、分配、切换、信号，安装设备包括：卫星接收机、卫星功分器、切换器、线路分配器、1Kz信号发生器、进出信号柜接线端子。

b、监听监看机柜：用于监听、监测等。

安装设备包括：广播工程接收机、画面分割器、视频监视器、监听音箱、中波射频切换器、中波调谐耦合器、数字示波器（频率20MKz）、进出监听柜接线端子。

具体接线方法见信号原理图。

3、信号柜供电安装两路供电：主用供电为机房A配电柜供电的UPS电源，备用供电为机房B配电柜直接供电。

在1号柜下部安装施耐德单相三极30A倒换空气开关对主备电源进行切换，输出接两个15A空气开关，分别对信号柜和控制台供电。

信号柜必须安装10kA防雷器。

4、控制台安装15A空气开关、进出信号接线端子、1Kz信号发生器、信号应急开关（4路）、音量电位器（4路）、无音报警器、循环监听器、多路音频合成器、监听音箱等。
