提高高层民用建筑低压供配电系统的可靠性摘要：文章结合实际分析论述了如何才能保证高层民用建筑的可靠供电，并给出了几个比较可靠的供电方案供选择使用。
关键词：高层民用建筑、防火、低压供配电系统、可靠性、两回路供电、末端切换1．概述高层民用建筑的特点是：建筑面积大、单体投资高、人员密集或者是重要的建筑，因此对供电的要求较高，若供电不可靠，一旦发生火灾就不能及时扑救，很容易造成人员伤亡及使国家财产遭受重大损失。
所以，高层民用建筑的供电很重要，一定要可靠，国家也制订了相应的规程规范来加以保证。
为了便于分析论证，现将国家颁布的《高层民用建筑设计防火规范》[1]中有关对供配电的要求摘录下来：●负荷等级：高层民用建筑的消防控制室、消防水泵、消防电梯、防烟排烟设施、火灾自动报警、自动灭火系统，应急照明，疏散指示标志和电动的防火门、窗、卷帘、阀门等消防用电，应按现行的国家标准《工业与民用供电系统设计规范》[2]的规定进行设计，一类高层建筑应按一级负荷要求供电，二类高层建筑应按二级负荷要求供电。
●配电要求：高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟风机等的供电，应在最末一级配电箱处设置自动切换装置。
高层民用建筑的高压供电系统一般都比较简单，在很多书中都有详细的论述，且都能满足规程规范对供电的要求，这里就不再讨论。
再加上有了发电机组，电源问题已有保证，供电的可靠与否，关键就是低压系统了。
本人在多年工作中，参阅了大量的书籍与资料，均发现低压供配电系统存在不少的问题，基本上都没能满足国家规程规范对供电可靠性的要求，现分析讨论如下。
２．原有低压供电方案分析讨论在很多书中对低压系统也有详细的论述，有的书和设计手册（《高层建筑电气工程》[3]和《高层建筑电气设计及电气设备选择手册》[4]）还给出了几种典型的供配电方案，供选择使用，但在实际应用时，均发现其存在一定的缺陷，现把其推荐的六种方案中认为是最好的方案（见图2-1）拿出来分析讨论：将负荷分组，按消防负荷，重要负荷及普通负荷三大类来组织母线，备用电源采用末端切换。
探析高层建筑供配电技术方案及可靠性摘要：本文首先介绍了高层建筑的负荷与供配电特点，然后探讨了供配电技术方案，最后对可靠性进行分析。
关键词：高层建筑，供配电，方案，可靠性。
中图分类号：[tu208.3] 文献标识码：a 文章编号：一、高层建筑的负荷与供配电特点1.1高层建筑及其负荷的可靠性分级高层建筑的定义目前尚无统一的划分标准，我国《高层民用建筑设计防火规范》gb50045-95 ( 2005年版)中规定: 10层及10层以上的住宅和建筑物超过24m的其它民用建筑为高层建筑; 《住宅建筑设计规定》gb50368-2005 中规定: 11- 16 层的住宅为中高层住宅, 16- 30层的住宅为高层住宅: 《住宅设计规范》gb50096-1999中规定: 10 层以上的住宅和建筑物高度超过24m 的其它建筑为高层建筑;《高层建筑混凝土结构技术规范》( jgj3-2002)中规定: 超过10层的建筑物为高层建筑。
本文所涉及的高层建筑以《高层建筑混凝土结构技术规范》( jgj3-2002)的规定为准。
现代高层建筑几乎集中了各种现代化的电气设施和技术, 具备诸多安全和服务系统。
各类负荷的运行特点和重要程度不同, 对供电的可靠性要求也各不相同. 对于高层建筑供用电的负荷容量我国《高层民用建筑设计防火规范》gb50045-95 ( 2005年版)中规定: 根据居住区内建筑物及配套设施负荷性质不同分为一、二、三级负荷. 一级负荷包括: 高级住宅的电梯、泵房、消防设施、应急照明用电等; 19层及以上居住类建筑的电梯、泵房、消防设施、应急照明用电等; ⅰ类汽车库、机械停车设备以及采用升降梯作车辆疏散出口的升降梯用电; 建筑面积大于5 000m2 的人防工程. 二级负荷包括: 10层至18层居住类建筑的电梯、泵房、消防设施、应急照明用电等; ⅱ、ⅲ类汽车库; 建筑面积小于或等于5 000m2 的人防工程; 区域性的增压泵房、智能化系统网络中心等。

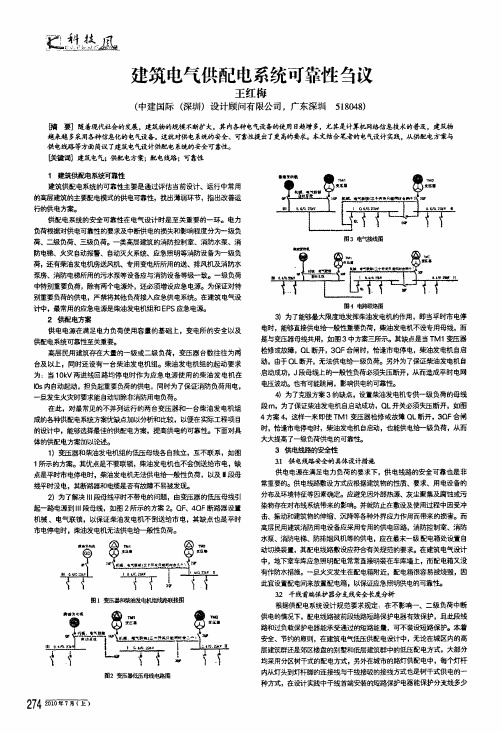

建塑组．建筑电气供配电系统可靠性刍议王红梅(中建国际(深圳)设计顾问有限公司，广东深圳518048)晌要】随着现代社会的发展。
建筑物的规模不断扩大，其内各种电气设备的使用日趋增多。
尤其是计算机网络信息技术的普及，建筑物越来越多采用各种信息化的电气设备。
这就对供电系统的安全、可靠性提出了更高的要求。
本文结合笔者的电气设计实践，从供配电方案与供电线路等方面简议了建筑电气设计供配电系统的安全可毒洼。
瞎镶鄙建筑电气；供配电方案；配电线路；可靠牲1建筑供配电系统可靠性建筑供配电系统的可靠性主要是通过评估当前设计、运行中常用的高层建筑的主要配电模式的供电可靠性，找出薄弱环节，指出改善运行的供电方案。
供配电系统的安全可靠性在电气设计时是至关重要的一环。
电力负荷根据对供电可靠性的要求及中断供电的损失和影响程度分为一级负荷、二级负荷、三级负荷。
一类高层建筑的消防控制室、消防水泵、消防电梯、火灾自动报警、自动灭火系统、应急照明等消防设备为一级负荷，还有柴油发电机房送风机。
专用变电所所用的送、排风机及消防水泵房、消防电梯所用的污水泵等设备应与消防设备等级一致。
一级负荷中特别重要负荷，除有两个电源外，还必须增设应急电源。
为保证对特别重要负荷的供电，严禁将其他负荷接入应急供电系统。
在建筑电气设计中，最常用的应急电源是柴油发电机组和E PS应急电源。
2供配电方案供电电源在满足电力负荷使用容量的基础上，变电所的安全以及供配电系统可靠性至关重要。
高层民用建筑存在大量的一级或二级负荷，变压器台数往往为两台及以上，同时还设有一台柴油发电机组。
柴油发电机组的起动要求为：当10kV两进线回路均停电时作为应急电源使用的柴油发电机在l os内自动起动，担负起重要负荷的供电，同时为了保证消防负荷用电，一旦发生火灾时要求能自动切除非消防用电负荷。
在此，对最常见的不并列运行的两台变压器和一台柴油发电机组成的各种供配电系统方案优缺点加以分析和比较，以便在实际工程项目的设计中，能够选择最佳的供配电方案，提高供电的可靠性。
浅析高层建筑供配电系统摘要：随着我国经济的快速发展和科学技术的不断进步，建筑行业也进入了长久的发展期，这对城市高层建筑的供配电系统提出了越来越高的要求。
高品质的供配电系统是满足高层建筑用电需求的保障。
本文通过分析高层建筑供配电系统存在的问题，从而提出解决方案。
关键词：高层建筑；供配电；对策一、高层建筑的分类高层建筑根据使用地不同，一般情况下可分为一、二类及超高层建筑。
1、一类建筑有（1）医院；（2）高级旅馆；（3）建筑高度超过50m 或24m以上部分的任一楼层建筑面积超过1000㎡的商业楼、展览楼、综合楼、电信楼、财贸金融楼；（4）建筑高度超过50m或24m 以上的任一楼层的建筑面积超过1500㎡的商住楼；（5）中央级和省级（含计划单列市）广播电视楼；（6）网局级和省级（含计划单列市）电力调度楼；（7）省级（含计划单列市）邮政楼、防火指挥调度楼；（8）藏书超过100万册的图书馆、书库；（9）重要的办公楼，科研楼、档案楼；（10）建筑高度超过50m的教育楼和普通旅馆、办公楼、科研楼、档案楼。
2、二类高层建筑有：（1）除一类建筑以外的商业楼、展览楼、综合楼、电信楼、财贸金融楼、商住楼、图书馆、书库、（2）省级以下的邮政楼、防火指挥楼、广播电视楼、电力调度楼；（3）建筑高度不超过50m的教育楼和普通旅馆、办公楼、科研楼、档案楼。
3、超高层建筑有：（1）建筑高度大于100m的民用建筑为超高层建筑；（2）当高层公共建筑的建筑高度超过250m时，其供电方案应该由供电方组织专题研究和论证。
二、高层建筑特点高层建筑与传统建筑最大的区别就是其拥有纵向上更大的空间跨度，其配套设施配置难度较大。
对于供配电系统，随着空间跨度的增大，供配电安全性越低、风险性越大。
首先需要更为复杂的布线设计，其次对于供电线路的传输管线需要更高的设施质量。
高层建筑是一个功能复杂的的综合体。
首先是地下结构，主要是停车场和相关的配套超市，其需要更大强度的电力辅助，其次是高层建筑中常常设置的商业裙房以及高层酒店餐馆等等，需要进行不同于居住用房的电力设置，这些功能单元耗电量巨大，也是整个电力系统的风险所在。
低压供配电系统在高层建筑电气设计中的可靠性探讨随着城市化进程的加快和人们对居住环境的要求不断提高，高层建筑已经成为了现代城市的标志之一。
而高层建筑的电气设计对于建筑的可靠性和安全性至关重要，而低压供配电系统作为高层建筑的基础设施之一，其可靠性更是至关重要。
本文将探讨低压供配电系统在高层建筑电气设计中的可靠性，并提出相关的解决方案。
一、低压供配电系统的作用低压供配电系统是指将高、中压电源降压至低压，通过变压器、开关设备、配电盘等设备将电能输送到建筑内用电设备的系统。
在高层建筑中，低压供配电系统起着至关重要的作用，它直接关系到高层建筑对电能的需求是否得以满足，对于建筑内的照明、空调、电梯等设备的正常运行起着至关重要的作用。
低压供配电系统的可靠性直接关系到高层建筑的正常运行。
1. 设备选择高层建筑的供配电系统需要选择可靠的设备，以保证系统的稳定性和安全性。
在设备选择时，应考虑设备的质量、可靠性和安全性等因素，尽量选择具有良好口碑的设备厂家和产品，确保设备的稳定性和可靠性。
2. 系统设计在供配电系统的设计中，应考虑系统的合理性和安全性，合理布置设备和线路，避免电气设备之间的干扰和相互影响，降低系统的故障率，提高系统的可靠性。
应考虑系统的扩展性和备用性，以便在需要时可以方便的对系统进行扩展或维护，保证系统的连续运行。
3. 运行维护供配电系统在高层建筑中是长期运行的重要设备，在运行过程中会受到各种因素的影响，因此需要定期进行设备的检查和维护，及时发现并排除潜在故障，保证系统的正常运行。
还需要建立完善的设备台账和维护记录，对设备的运行状况进行跟踪和分析，及时制定维护计划和改进措施，确保系统的可靠运行。
三、提高低压供配电系统的可靠性的对策1. 技术水平的提高在供配电系统的设计、安装和维护过程中，需要建立一支具有较高技术水平的团队，确保系统的设计合理、安装规范，以及运行维护的及时有效。
要关注新技术的应用，如智能电网技术、远程监控技术等，提高供配电系统的智能化和自动化水平，提高系统的运行效率和可靠性。
高层建筑供配电系统设计分析随着城市化的快速发展，高层建筑已经成为城市中不可或缺的一部分。
高层建筑通常拥有复杂的结构和庞大的能源需求，因此其供配电系统的设计显得尤为重要。
本文将对高层建筑供配电系统的设计进行分析，探讨其在安全性、可靠性和节能性方面的重要性。
1. 供配电系统的分类和特点高层建筑的供配电系统一般可以分为两类：主干式和分布式。
主干式供配电系统将来自电网的电能通过变压器升压后输送到大楼中央的主配电室，再经过主电缆和开关设备分别输送到各个楼层和房间。
而分布式供配电系统则将电能直接输送到各个楼层和房间，减少了主配电室对电能的集中控制。
由于高层建筑的结构复杂，供配电系统的设计也具有以下特点：电能输送距离远、负载变化大、对可靠性和安全性要求高、对节能性要求严格。
2. 安全性分析供配电系统的安全性是高层建筑设计中最为重要的一个方面，一旦供配电系统出现问题将会对建筑内外的生命安全和财产安全造成威胁。
在设计供配电系统时，必须考虑配电系统的过载和短路保护，确保电能在任何情况下都能够正常输送，并且在发生故障时迅速切断电源以防止事故扩大。
还应考虑供电可靠性，例如设计备用电源系统或者应急照明系统以应对电网故障或停电情况。
高层建筑的供配电系统可靠性要求高，一旦出现故障将会对建筑内外的生活和工作造成严重影响。
在设计供配电系统时，必须考虑系统的备份和冗余设计，确保在出现故障时系统能够自动切换至备用电源或冗余线路，维持建筑内的基本用电需求。
还应加强对配电设备的定期巡检和维护，确保系统的长期稳定运行。
高层建筑的节能要求也在不断提升，供配电系统的节能性设计成为了设计中的重要方面之一。
在设计供配电系统时，可以考虑采用高效节能的变压器和开关设备，减少电能的损耗。
还可以考虑采用智能化的供配电系统，通过实时监测和控制来优化电能的使用，进一步提高系统的节能性能。
5. 结语高层建筑供配电系统的设计具有复杂性和挑战性，需要综合考虑安全性、可靠性和节能性等多个方面的因素。
高层建筑配电系统的安全可靠性研究刘洋(北京世纪安泰建筑工程设计有限公司，北京市100037)工程技术喃鞫本文介绍了高层建筑及其配电系统的特点，针对此类特点，提出了保证高层建筑配电系统可安全靠性的要求，并且分析了当前高层建筑配电系统的安全可靠性F干存在的问题，结合工作的经验和研究的结论，给出提高高层建筑配电系统的安全可靠性的措施建议。
鹾键词1高层建筑；配电系统；安全可靠性研究随现代社会经济的快速发展，建筑的规模不断扩大，建筑物内各种电气设备的种类曰趋增多，计算机网络信息技术的普及，建筑物越来越多采用各种信息化电气设备。
这给高层建筑的电气设计带来了一些新问题(镐层民用建筑设计防规；蛰GB50045—95的规定，。
叶层及十层以上的住宅及建筑高度超过=十四米的其他民用建筑均属高层建筑)。
采取可靠措施提高高层建筑配电系统的安全性与可靠性，已成为配电系统安全酾十急需解决的问题之一。
1高层建筑及其配电系统的特点高层建筑与其它建筑相比，既有不少相似之处，又有其本身的特点：人员密集、具有多种功能、配套设备多、内部装饰复杂、强调“消防”等等。
高层建筑中的电气自动化水平都是比较高的。
有的高层建筑几乎集中了各种现代化的电气技术，形成诸多安全和服务系统。
例如：空调、电梯、给排水、消防、闭路电视等等，而支持和保证他们正常工作的，都离不开配电系统，这就决定供配电系统要求的特点：可靠性、高压深入负荷中，厶、要求电器设备能防止火灾，保证安全。
2保证高层建筑配电系统可安全靠性的要求现代高层建筑的特点，决定该类建筑的供配电系统设计必须满足以下要求：1)保证供电电源的可靠性。
高层民用建筑用电设备多，用电负荷大。
其中一、二类负荷较多。
为保证供电的可靠性和企业人员及设备的安全，一般取两路或两路以上的独立电源供电，并设置柴油发电机组作为应急电源：2)满足用电设备对电能质量的要求。
由于建筑物高，供配电线路长，为了减少线路损耗及电医陨失，配电变压器可根据情况上楼分层布置：3)供配电系统力求简单可靠，操作安全，运行灵活，检修方便；4)变配电设备的布置应便于安装和维护。
