单项选择题（第1题~第160题，每题0.5分，共80分）1、职业道德是一种（B ）的约束机制。
A、强制性B、非强制性C、随意性D、自发性2、市场经济条件下，职业道德最终将对企业起到（ B ）的作用。
A、决策科学化B、提高竞争力C、决定经济效益D、决定前途与命运3、下列选项中属于企业文化功能的是（A）A、整合功能B、技术培训功能C、科学研究功能D、社交功能4、职业道德对企业起到（D ）的作用，A、增强员工独立意识B、模糊企业上级与员工关系C、使员工规规矩矩做事情D增强企业凝聚力5、下列选项中，关于职业道德与人生事业成功的关系的正确论述是（ A）A、职业道德是人生事业成功的重要条件B、职业道德水平高的人可定能够取得事业的成功C、缺乏职业道德的人更容易获得事业的成功 D、人生事业成功与否与职业道德无关&下列说法中，不符合语言规范具体要求的是（ D）A、语言自然，不呆板B、用尊称，不用忌语C、语速适中，不快不慢D、多使用幽默语言，调节气氛7、职业纪律是从事这一职业的员工应该共同遵守的行为准则，它包括的内容有（ D）A、交往规则B、操作程序C、群众观念D、外事纪律&市场经济条件下，不符合爱岗敬业要求的是（ D ）的观念。
A、树立职业理想B、强化职业责任C、干一行爱一行D、多转行多跳槽9、下面关于严格执行安全操作规程的描述，错误的是（ B ）A、每位员工都必须严格执行安全操作规程B、单位的领导不需要严格执行安全操作规程C、严格执行安全操作规程是维持企业正常生产的根本保证D不同行业安全操作规程的具体内容是不同的10、在日常工作中，对待不同对象，态度应真诚热情、（ C ）A、尊卑有别B、女士优先C、一视同仁D、外宾优先11、电位是相对量，随参考点的改变而改变，二电压是（ C ）,不随参考点的改变而改变。
A、衡量B、变量C、绝对量D、相对量12、若干电阻（A ）后的等效电阻比每个电阻值大。
A、串联B、混联C、并联D、星三角形13、有“220V 100W和“220V、25W白炽灯两盏，串联后接入220V交流电源，其亮度情况是（B ）A、100W灯泡最亮B、25W灯泡最亮C、两只灯泡一样亮D、两只灯泡一样暗14、基尔霍夫定律的节点电流定律也适合任意（A ）A、封闭面B、短路C、开路D、连接点15、面接触型二极管应用于（B ）A、整流B、稳压C、开关D、光敏16、用万用表检测某二级管时，发现其正、反电阻约等于1K Q,说明该二极管（C ）A、已经击穿B、完好状态C、内部老化不通D、无法判断17、如图所示符号为（D ）A、开关二极管B、整流二极管C、稳压二极管D发光二极管18、若使三极管具有电流放大能力，必须满足的外部条件是（ C ）A、发射结正偏、集电结正偏B、发射结反偏、集电结反偏C、发射结正偏、集电结反偏D、发射结反偏、集电结正偏19测量交流电压时应选用（C ）电压表。

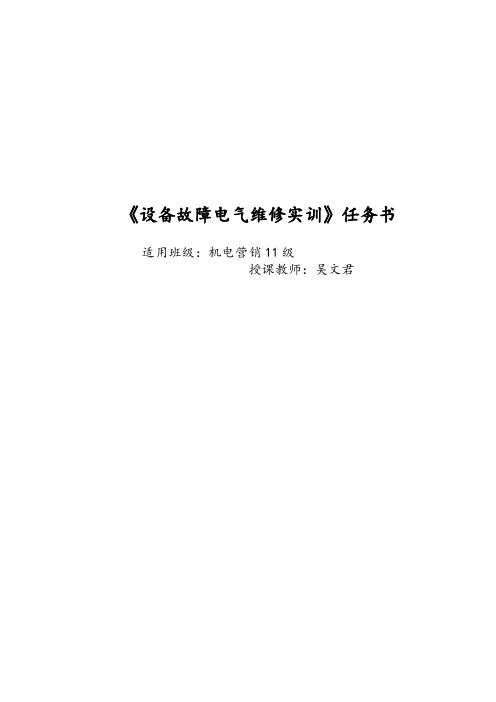

《设备故障电气维修实训》任务书适用班级：机电营销11级授课教师：吴文君课题名称：设备故障电气维修实训一、实训目的通过实习，使学生巩固和加深所学基本理论知识，加强动脑动手能力，获得机床电气控制线路故障检修基本操作技能，并在劳动观念、求实精神、工作方法与态度等方面得到锻炼和培养。
二、实训任务铣床、镗床、钻床和磨床电气线路故障排除技能训练三、实训要求通过分组交叉读图和实际技能操作；师生互动，巡回指导的形式，使学生能读懂电路图和独立进行机床故障排除，获得技能操作要点，并在实习的过程中，使嘘声树立牢固的安全用电意识，从而能安全、规范的带电操作。
通过实习，获得设备故障检测与维修基本操作的技能，并得到6S方面的锻炼和培养。
五、时间安排六、实训指导：T68卧式镗床电气原理分析一、卧式镗床的用途镗床主要用于孔的精加工，二、T68型卧式镗床运动对电气控制电路的要求1) 主运动与进给运动由一台双速电动机拖动，高低速可选择；2) 主电动机要求正反转以及点动控制；3) 主电动机应设有快速准确的停车环节；4) 主轴变速应有变速冲动环节；5) 快速移动电动机采用正反转点动控制方式；6) 进给运动和工作台不平移动两者只能取一，必须要有互锁。
三、 T68卧式镗床的电气控制线路分析电路工作T68卧式镗床主电动机M1采用双速电动机，由接触器KM3、KM4和KM5作三角形——双星形变换，得到主电动机M1的低速和高速。
接触器KM1、KM2主触点控制主电动机M1的正反转。
电磁铁YB用于主电动机M1断电抱闸制动。
快速移动电动机M2的正反转由接触器KM6、KM7控制，由于M2是短时间工作，所以不设置过载保护。
A．主电动机M1的控制主轴电动机M1的控制有高速和低速运动，正反转，点动控制和变速冲动。
a.正反转主轴电动机正反转由接触器KM1、KM2主触点完成电源相序的改变，达到改变电动机转向。
按下正转起动按钮SB2，接触器KM1线圈（1-9-11-13-15-17-19-21-6-2）得电，其自锁触点KM1(17-23)闭合，实现自锁。
习题及答案《电气控制及PLC应用》第一部分电气控制部分项目一电动机正反转控制线路1．电路中FU、KM、KA、FR和SB分别是什么电器元件的文字符号答：熔断器、接触器、继电器、热继电器、按钮2．鼠笼型异步电动机是如何改变旋转方向的答：改变电动机三相电源的相序即可改变电动机的旋转方向，而改变三相电源的相序只需任意调换电源的两根进线3．什么是互锁（联锁）什么是自锁试举例说明各自的作用。
答：自锁：典型的应用是用自己的常开触点与开启按钮并联，锁定回路。
即使开启按钮弹开了，由于有自锁触点的连接，仍可形成回路。
这种接法就叫做“自锁”。
互锁：典型的应用是将继电器A的常闭触点串联在其他回路当中，而其他回路中继电器B的常闭触电串联在继电器A的回路中。
当继电器A的线圈先得电时，它的常闭触电会断开继电器B的回路。
相反，如果继电器B的线圈先得电时，它的常闭触电会断开继电器A的回路。
这样互相牵制，起到一定的逻辑作用。
这种接法就叫“互锁”。
4．低压电器的电磁机构由哪几部分组成答：电磁系统主要由线圈、铁芯（静铁芯）和衔铁（动铁芯）3部分组成5．熔断器有哪几种类型试写出各种熔断器的型号。
熔断器在电路中的作用是什么答：熔断器按结构形式分为半封闭插入式、无填料封闭管式、有填料封闭管式、螺旋自复式熔断器等。
其中，有填料封闭管式熔断器又分为刀形触点熔断器、螺栓连接熔断器和圆筒形帽熔断器。
瓷插式RC螺旋式RL有填料式RT无填料密封式RM快速熔断器RS熔断器的作用：熔断器是在控制系统中主要用作短路保护的电器，使用时串联在被保护的电路中，当电路发生短路故障，通过熔断器的电流达到或超过某一规定值时，以其自身产生的热量使熔体熔断，从而自动分断电路，起到保护作用。
6．熔断器有哪些主要参数熔断器的额定电流与熔体的额定电流是不是一样（1）额定电压（2）额定电流（3）分断能力（4）时间—电流特性不一样，熔断器的额定电流与熔体的额定电流是两个不同的概念，通常一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体，但熔体的额定电流不能大于熔断器的额定电流。
电动机控制线路图1手动正转控制利用铁壳开关或胶盖瓷底刀开关的控制线路如图1所示。
在一般工厂中使用的三相电风扇及砂轮机等设备常采用这种控制线路。
图中QS-FU表示铁壳开关(或胶盖瓷底刀开关)。
当合上铁壳开关，电动机就能转动，从而带动生产机械旋转。
拉闸后，熔断器就脱离电源，以保证安全。
2.采用转换开关的控制转换开关控制线路如图2所示。
图中QS为转换开关，也叫组合开关。
它的作用是引入电源或控制小容量电动机的启动和停止。
图2采用转换开关的控制机床电气控制中常用的转换开关有HZ10系列。
这种转换开关有3副静触片，每一触片的一端固定在绝缘垫板上，另一端伸出盒外，并附有接线柱，以便和电源、用电设备相接。
3个动触片装至绝缘垫板上，垫板套在附有手柄的绝缘杆上。
手柄能向任一方向每次转动90°，并带动3个动触片分别与3副静触片同时通断。
3.用倒顺开关的正反转控制常用的倒顺开关有HZ3-132型和QX1-13M/4．5型，其控制线路如图3所示。
图3用倒顺开关的正反转控制倒顺开关有6个接线柱，L1、L2和L3分别接三相电源，D1、D2和D3分别接电动机。
倒顺开关的手柄有3个位置：当手柄处于停止位置时，开关的两组动触片都不与静触片接触，所以电路不通，电动机不转；当手柄拨到正转位置时，A、B、C、F触点闭合，电动机接通电源正向运转；当电动机需向反方向运转时，可把倒顺开关手柄拨到反转位置上，这时A、B、D、E触片接通，电动机换相反转。
在使用过程中电动机处于正转状态时欲使它反转，必须先把手柄拨至停转位置，使它停转，然后再把手柄拨至反转位置，使它反转。
倒顺开关一般适用于4．5kW以下的电动机控制线路。
4.具有自锁的正转控制具有自锁的正转控制线路如图4所示。
当启动电动机时合上电源开关QS，按下启动按钮SB1，接触器KM线圈获电，KM主触点闭合，使电动机M运转；松开SB1，由于接触器KM常开辅助触点闭合自锁，控制电路仍保持接通，电动机M继续运转。
机床线路排故实习指导书职业技术学院机电工程系电气教研室目录课题一：机床电气控制电路的故障分析方法 (4)一、如何阅读机床电气原理图 (4)二、机床电气控制电路故障的一般分析方法 (5)三、机床电气控制电路电阻法检查故障举例 (7)附件一智能答题器的操作方法 (10)课题二：X62W万能铣床故障的分析与排除 (13)第一节X62W型卧式万能铣库电气控制线路分析 (17)一、铣床的主要工作情况 (17)二、主电路 (18)三、控制电路 (19)YL-ZX型X62W万能铣床电路故障点原理图 (26)第二节X62W万能铣床故障的分析与排除 (27)一、X62万能铣床面板 (27)二、X62万能铣床故障分析 (27)四、X62W铣床电路问答题 (36)附件二YL-ZX型X62W万能铣床电路实训考核台故障现象 (41)课题三：T68镗床故障的分析与排除 (43)第一节T68型镗床电气控制线路分析 (47)一、T68型卧式镗床的主要工作情况 (47)二、主电路 (48)三、控制线路 (48)五、辅助电路分析 (53)YL-ZT型T68镗床电路故障点原理图 (54)第二节T68镗床故障的分析与排除 (55)一、T68镗床的面板 (55)二、T6T镗床故障分析 (55)三、T68型镗床电路问答题 (63)附件三YL-ZT型T68镗床电路实训考核台故障现象 (65)课题四：Z3050摇臂钻床故障的分析与排除 (67)第一节Z3050摇臂钻床电气控制线路分析 (71)一、主要结构及运动形式 (72)二、摇臂钻床的电力拖动特点及控制要求 (72)三．电气控制线路分析 (73)YL-ZT型T68摇臂钻床电路故障点原理图 (77)第二节电气线路常见故障分析 (78)附件四YL-ZZ型Z3050摇臂钻床电路实训考核台故障现象 (80)课题一：机床电气控制电路的故障分析方法由于各类机床型号不止一种，即使同一种型号，制造商的不同，其控制电路也存在差别。
前言人类对深孔加工技术的需求至少可以上溯到14世纪欧洲滑膛枪的问世，远比第一次产业革命现代化机械技术革命来的要早。
至上世纪60年代深孔加工技术被用来应用于石油、煤炭采掘、水火力发电机组制造、船舶、航空航天、冶金化工、木材加工机械、饲料机械、等不同行业的装备制造。
以深孔零件外特征的民品装备不断涌现出新的品种，成为20世纪下半页装备制造业中的一只新秀。
深孔钻是加工深孔的专用设备。
钻深孔时为保证加工质量、提高工效，加工中钻头的冷却和定时排屑是需要解决的主要问题。
传统的控制方案是采用继电器－接触器控制与液压控制相结合的方法，由于进给次数多，且有快进、快退、工进等多种进给速度的变换，控制系统较复杂，大量的硬件系统接线使系统的可靠性降低，也间接的降低了设备的工作效率，影响了设备的加工质量。
本次课程设计维持两周，在老师的辛勤布置和指导下，我们采用可编程控制器与液压相结合可以较好的解决这一问题，可大大的减少系统的硬件接线，提高了工作可靠性。
而且在加工工艺改变时，只需要修改程序，就可适应新的加工要求，大大的提高了工作效率。
可编程控制器是应用最广泛的以计算机技术为核心的自动控制装置。
我们这次课程设计采用西门子公司的S7-200系列小型PLC,S7-200的编程软件为PID 控制、网络通信、高速输入输出、位置控制、文本显示器等提供了大量的向导，只需要在向导的对话框中输入一些参数，就可以自动生成用户程序。
机床数控化改造的目的和实现方法传统机床为什么要数控化改造一、机床数控化改造的意义一般说来，数控机床比传统机床有以下突出的优越性。
1. 可以加工出传统机床加工不出来的曲线、曲面等复杂的零件。
2. 可以实现加工的自动化，而且是柔性自动化，从而效率可比传统机床提高3～7倍。
3. 加工零件的精度高，尺寸分散度小，使装配容易，不再需要工人“修配”。
4. 可实现多工序的集中，减少零件在机床间的频繁搬运。
5. 拥有自动报警、自动监控、自动补偿等多种自律功能，因而可实现长时间无人看管加工。
车床电气线路分析车床是一种常用的机械设备，用于加工金属和其他材料。
在车床的使用过程中，电气线路是至关重要的系统之一，对车床的正常运行起着重要的作用。
下面将对车床电气线路进行详细的分析。
车床的电气线路由电源系统、控制系统和电机系统组成。
电源系统提供车床所需的电能，包括主电源和控制电源。
主电源是车床的主要电源，通常是交流电。
控制电源是用来供给车床的控制系统和电机系统的低压直流电源。
控制系统是车床的核心部分，通过控制电路来实现车床的各种工作方式和运动控制。
控制系统主要包括主控制电路、操作控制电路和保护电路。
主控制电路是车床的主要控制部分，它通过对电机系统的控制来实现车床的各种工作方式。
主控制电路通常由控制开关、控制按钮和接触器组成。
控制开关用于选择车床的工作方式，如正转、反转和停止等。
控制按钮用于手动控制车床的运动，如快速进给和手动进给。
接触器是控制开关和电机之间的连接，通过控制开关的操作来控制电机的运行。
操作控制电路是通过控制按钮来实现对车床运动的控制。
操作控制电路通常包括按钮开关、继电器和接触器等组件。
按钮开关用于选择车床的运动方式，如手动、自动和急停等。
继电器是控制按钮和电机之间的连接，通过按钮的操作来控制电机的运行。
接触器用于控制车床的转向和速度。
保护电路是用来保护车床和操作人员的安全的电路系统。
保护电路主要包括短路保护、过载保护和接地保护等。
短路保护用于检测车床电气线路中的短路情况，并采取相应的保护措施，如断开电路或切断电源。
过载保护用于检测车床电气线路中的过载情况，并采取相应的保护措施，如断开电路或切断电源。
接地保护用于检测车床电气线路中的接地故障，并采取相应的保护措施，如切断电源。
电机系统是车床的动力系统，通过电动机提供驱动力。
电机系统通常由主电机和辅助电机组成。
主电机是车床的主要驱动力，通过转动主轴来实现工件的加工。
辅助电机用于控制车床的各种辅助装置，如进给机构、冷却系统和刀具升降装置等。
一、判断题1. ( × )PLC进行程序调试时直接进行现场调试即可。
2. ( × )PLC通用编程软件没有模拟仿真的功能。
3. ( × )PLC编程语言不可以随时相互转换。
4. ( × )PLC与计算机通信只能用RS-232C数据线。
5. ( × )PLC程序可以分几段下载。
6.( × )PLC的监控方法只有一种。
7.( × )在一个程序中，同一地址号的线圈可以反复使用。
8. ( × )自动控制系统一定是闭环控制系统。
9. ( × )比例调节器的功能只能由运放电路来实现。
10.( × )积分环节与惯性环节的特点一样。
11. ( × )微分调节器的输出电压与输入电压的变化率成反比。
12. ( × )转速负反馈调速系统中，速度调节器的调节作用能使电动机转速绝对稳定。
13. ( × )电压负反馈调速系统对电动机励磁电流的扰动能有效抑制。
14.、( × )转速电流双闭环系统在突加负载时，转速调节器和电流调节器两者均参与调节作用，但转速调节器ACR处于主导作用。
15.( × )晶闸管三相交流调压调速系统中，其电路有多种接线形式，三相全波Y0型调压电路性能最好。
16.( × )他励式直流测速发电机结构简单，应用较为广泛。
17.( × )双闭环调速系统的调试应先开环，后闭环；先外环，后内环。
18. ( × )测速发电机主要应用于速度伺服、位置伺服和计算解答等三类控制系统。
19. ( × )新购进的变频器已有默认参数设置，一般不用修改就可直接使用。
20. ( × )反应式步进电动机要求电源供给正、负脉冲，否则不能连续旋转。
21. ( × )转速单闭环直流调速系统中都设置电流截止保护环节。
截止电流整定值大多等于电枢额定电流。
