【CN209937312U】一种高流动性混凝土保持成套装置【专利】

专利名称：一种混凝土浇筑装置
专利类型：实用新型专利
发明人：刘维杰,付强强,刘洋,金少泉,王宏绪申请号：CN201721608343.1
申请日：20171127
公开号：CN207739641U
公开日：
20180817
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种混凝土浇筑装置，包括料斗，所述料斗开口向上，且所述料斗底部设有卸料孔，所述卸料孔通过对接管与软管的一端连通，所述软管与卸料孔相交处设有密封圈，且所述软管的表面设有弹簧，所述软管的一端表面设有支柱，所述支柱的上端通过销轴与压杆转动连接在一起，所述压杆的一端底部与弹簧的上端固定连接在一起，且所述压杆的另一端连接有卡柱，所述对接管的一端表面安装有凸起，本实用新型结构合理紧凑，操作简单，适用场景更多，现场不需要满足用电条件，浇筑完成一个构件挪到下一个构件处不需重新接线，适合大多数处于在建施工的工程，对提高混凝土浇筑效率起到了较好的效果，适合推广。

申请人：中建八局第四建设有限公司
地址：266071 山东省青岛市汇泉路17号东海国际大厦
国籍：CN
代理机构：北京挺立专利事务所(普通合伙)
代理人：贾楠楠
更多信息请下载全文后查看。

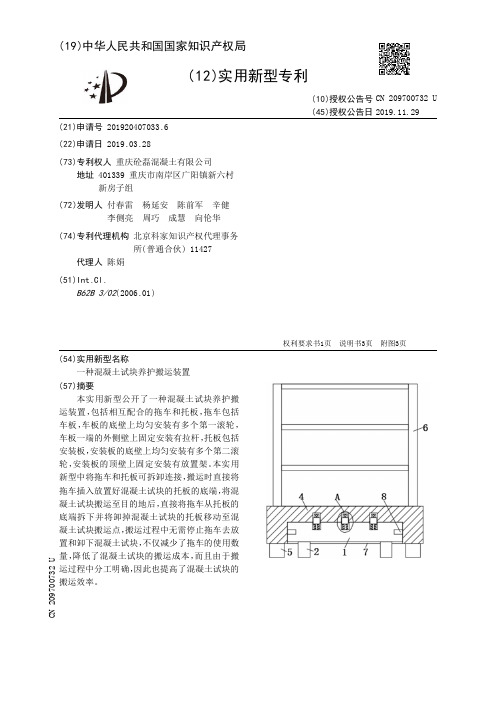

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920407033.6(22)申请日 2019.03.28(73)专利权人 重庆砼磊混凝土有限公司地址 401339 重庆市南岸区广阳镇新六村新房子组(72)发明人 付春雷　杨延安　陈前军　辛健　李侧亮　周巧　成慧　向伦华　(74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.B62B 3/02(2006.01)(54)实用新型名称一种混凝土试块养护搬运装置(57)摘要本实用新型公开了一种混凝土试块养护搬运装置，包括相互配合的拖车和托板，拖车包括车板，车板的底壁上均匀安装有多个第一滚轮，车板一端的外侧壁上固定安装有拉杆，托板包括安装板，安装板的底壁上均匀安装有多个第二滚轮，安装板的顶壁上固定安装有放置架。

本实用新型中将拖车和托板可拆卸连接，搬运时直接将拖车插入放置好混凝土试块的托板的底端，将混凝土试块搬运至目的地后，直接将拖车从托板的底端拆下并将卸掉混凝土试块的托板移动至混凝土试块搬运点，搬运过程中无需停止拖车去放置和卸下混凝土试块，不仅减少了拖车的使用数量，降低了混凝土试块的搬运成本，而且由于搬运过程中分工明确，因此也提高了混凝土试块的搬运效率。

权利要求书1页 说明书3页 附图3页CN 209700732 U 2019.11.29C N 209700732U权　利　要　求　书1/1页CN 209700732 U1.一种混凝土试块养护搬运装置，包括相互配合的拖车和托板，其特征在于：所述拖车包括车板(1)，所述车板(1)的底壁上均匀安装有多个第一滚轮(2)，所述车板(1)一端的外侧壁上固定安装有拉杆(3)，所述托板包括安装板(4)，所述安装板(4)的底壁上均匀安装有多个第二滚轮(5)，所述安装板(4)的顶壁上固定安装有放置架(6)，所述安装板(4)的底壁上开设有与车板(1)相互配合的连接槽(7)，且车板(1)可拆卸安装在安装板(4)的底端，所述车板(1)两端的顶壁上均等距离可活动安装有多个限位块(9)，所述连接槽(7)两端的内侧壁上均等距离开设有多个与限位块(9)相互配合的限位槽(13)，且限位槽(13)与限位块(9)一一对应，每个所述限位槽(13)内均可活动设有与限位块(9)相互配合的活动块(16)。

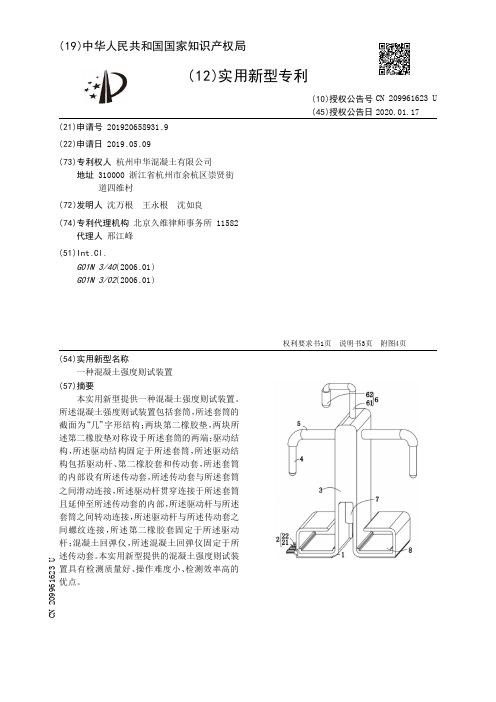

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920658931.9(22)申请日 2019.05.09(73)专利权人 杭州申华混凝土有限公司地址 310000 浙江省杭州市余杭区崇贤街道四维村(72)发明人 沈万根　王永根　沈如良　(74)专利代理机构 北京久维律师事务所 11582代理人 邢江峰(51)Int.Cl.G01N 3/40(2006.01)G01N 3/02(2006.01)(54)实用新型名称一种混凝土强度则试装置(57)摘要本实用新型提供一种混凝土强度则试装置。

所述混凝土强度则试装置包括套筒，所述套筒的截面为“几”字形结构；两块第二橡胶垫，两块所述第二橡胶垫对称设于所述套筒的两端；驱动结构，所述驱动结构固定于所述套筒，所述驱动结构包括驱动杆、第二橡胶套和传动套，所述套筒的内部设有所述传动套，所述传动套与所述套筒之间滑动连接，所述驱动杆贯穿连接于所述套筒且延伸至所述传动套的内部，所述驱动杆与所述套筒之间转动连接，所述驱动杆与所述传动套之间螺纹连接，所述第二橡胶套固定于所述驱动杆；混凝土回弹仪，所述混凝土回弹仪固定于所述传动套。

本实用新型提供的混凝土强度则试装置具有检测质量好、操作难度小、检测效率高的优点。

权利要求书1页 说明书3页 附图4页CN 209961623 U 2020.01.17C N 209961623U权　利　要　求　书1/1页CN 209961623 U1.一种混凝土强度则试装置，其特征在于，包括：套筒，所述套筒的截面为“几”字形结构；两块第二橡胶垫，两块所述第二橡胶垫对称设于所述套筒的两端；驱动结构，所述驱动结构固定于所述套筒，所述驱动结构包括驱动杆、第二橡胶套和传动套，所述套筒的内部设有所述传动套，所述传动套与所述套筒之间滑动连接，所述驱动杆贯穿连接于所述套筒且延伸至所述传动套的内部，所述驱动杆与所述套筒之间转动连接，所述驱动杆与所述传动套之间螺纹连接，所述第二橡胶套固定于所述驱动杆；混凝土回弹仪，所述混凝土回弹仪固定于所述传动套。

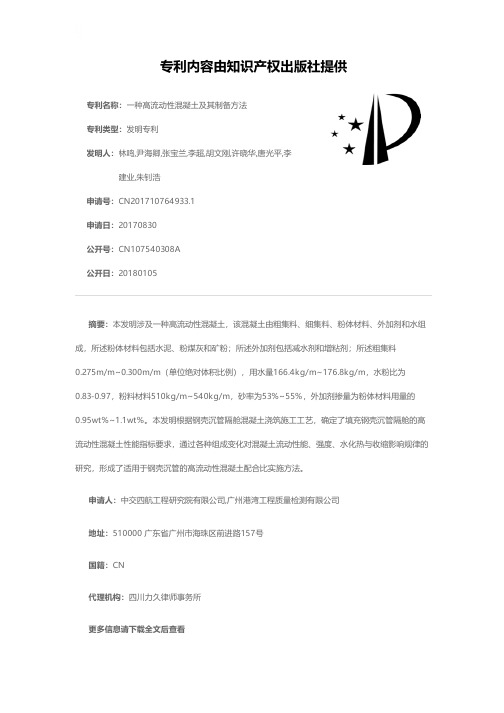

专利名称：一种高流动性混凝土及其制备方法
专利类型：发明专利
发明人：林鸣,尹海卿,张宝兰,李超,胡文刚,许晓华,唐光平,李建业,朱钊浩
申请号：CN201710764933.1
申请日：20170830
公开号：CN107540308A
公开日：
20180105
专利内容由知识产权出版社提供
摘要：本发明涉及一种高流动性混凝土，该混凝土由粗集料、细集料、粉体材料、外加剂和水组成，所述粉体材料包括水泥、粉煤灰和矿粉；所述外加剂包括减水剂和增粘剂；所述粗集料
0.275m/m~0.300m/m（单位绝对体积比例），用水量166.4kg/m~176.8kg/m，水粉比为
0.83‑0.97，粉料材料510kg/m~540kg/m，砂率为53%~55%，外加剂掺量为粉体材料用量的0.95wt%~1.1wt%。

本发明根据钢壳沉管隔舱混凝土浇筑施工工艺，确定了填充钢壳沉管隔舱的高流动性混凝土性能指标要求，通过各种组成变化对混凝土流动性能、强度、水化热与收缩影响规律的研究，形成了适用于钢壳沉管的高流动性混凝土配合比实施方法。

申请人：中交四航工程研究院有限公司,广州港湾工程质量检测有限公司
地址：510000 广东省广州市海珠区前进路157号
国籍：CN
代理机构：四川力久律师事务所
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920600263.4(22)申请日 2019.04.29(73)专利权人 中建二局安装工程有限公司地址 200120 上海市浦东新区东明路2000号万科五玠坊北楼508(72)发明人 张晓涛　王存柱　贾洪瑞　崔少明　(51)Int.Cl.E01C 23/03(2006.01)E01C 23/09(2006.01)(54)实用新型名称一种用于大体积混凝土浇筑防开裂装置(57)摘要本实用新型公开了一种用于大体积混凝土浇筑防开裂装置，包括固定架，所述固定架的上端安装有电机架，所述电机架的顶端装设有发动机，所述电机架的前表面安装有保护壳，所述保护壳的前表面装设有喷水装置，所述喷水装置包括固定块、六角螺母、卡块、固定槽、水槽、导水管、触动块、触动杆、固定板、收缩钮、转轴、旋转块、滑板、手拉块和滑轮，所述固定块安装在保护壳的前表面，所述六角螺母装设在固定块的四周，所述卡块安装在固定块的前表面，所述固定槽装设在固定块的前表面中端；通过设计的喷水装置，在切割机使用的同时，对切割部位进行喷水冷却，大幅度的提高了施工效率，节省了大型喷水装置的人力付出，更快更便捷的带来了施工效益。

权利要求书1页 说明书3页 附图3页CN 209975332 U 2020.01.21C N 209975332U权　利　要　求　书1/1页CN 209975332 U1.一种用于大体积混凝土浇筑防开裂装置，包括固定架(1)，所述固定架(1)的上端安装有电机架(3)，所述电机架(3)的顶端装设有发动机(2)，所述电机架(3)的前表面安装有保护壳(4)，所述保护壳(4)的前表面装设有喷水装置，其特征在于：所述喷水装置包括固定块(5)、六角螺母(6)、卡块(7)、固定槽(8)、水槽(9)、导水管(13)、触动块(14)、触动杆(15)、固定板(16)、收缩钮(17)、转轴(18)、旋转块(19)、滑板(20)、手拉块(21)和滑轮(22)，所述固定块(5)安装在保护壳(4)的前表面，所述六角螺母(6)装设在固定块(5)的四周，所述卡块(7)安装在固定块(5)的前表面，所述固定槽(8)装设在固定块(5)的前表面中端，所述触动块(14)装设在触动杆(15)的上端，所述触动杆(15)安装在固定板(16)的内部，所述固定板(16)安装在固定槽(8)的顶端，所述旋转块(19)和触动杆(15)通过收缩钮(17)固定连接，所述旋转块(19)和固定板(16)通过转轴(18)固定连接，所述滑板(20)安装在水槽(9)的内部，所述水槽(9)装设在固定板(16)的顶端，所述手拉块(21)装设在滑板(20)的一侧，所述滑轮(22)安装在手拉块(21)的下端，所述导水管(13)装设在水槽(9)的一侧下端。

专利名称：一种混凝土流动性检测装置专利类型：实用新型专利
发明人：朱小东,张勇
申请号：CN201920852415.X
申请日：20190606
公开号：CN210514009U
公开日：
20200512
专利内容由知识产权出版社提供
摘要：一种混凝土流动性检测装置包括上端及下端均设有开口的倒梯形桶，所述的倒柱形桶下端通过第一阀门与柱形筒体上端接口连接；所述的柱形筒体下端设有排料口，所述的柱形筒体内体积大于倒梯形桶内体积。

本实用新型优选点，将人工测距与计算进行简化，改为计时，通过采集一定量的混凝土通过筒体的时间即可微观的得出混凝土的流动性，从而大大减少试验的误差。

申请人：湖北龙齐宏盛科技有限公司
地址：443007 湖北省宜昌市猇亭区猇亭大道180号
国籍：CN
代理机构：宜昌市慧宜专利商标代理事务所(特殊普通合伙)
代理人：姜荣华
更多信息请下载全文后查看。

专利名称：一种高效混凝土搅拌装置专利类型：实用新型专利
发明人：姚硕,丁如平
申请号：CN201922041782.4
申请日：20191125
公开号：CN211030615U
公开日：
20200717
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高效混凝土搅拌装置，涉及混凝土搅拌技术领域。

本实用新型包括壳体，所述壳体的中部贯穿设置有搅拌轴，所述搅拌轴上均匀设置有若干搅拌叶，所述搅拌叶的一侧均设置有固定杆，所述固定杆的一侧均固定连接有转动杆，所述转动杆的另一端转动连接有搅拌涡轮扇叶，所述壳体的上部一侧设置有进料口，所述壳体的底端设置有出料口，所述搅拌轴的一端贯穿所述壳体并延伸至其外部，所述搅拌轴的端部设置有电机。

本实用新型通过搅拌叶和搅拌涡轮扇叶的配合使用，使得搅拌效果更好，搅拌效率更高。

申请人：合肥东凯新型建材有限公司
地址：230000 安徽省合肥市经济技术开发区方兴大道以南、蓬莱路以东
国籍：CN
更多信息请下载全文后查看。

专利名称：一种可移动周转的混凝土试块同条件养护装置专利类型：实用新型专利
发明人：杨明,王逵,左红祥,张松,蔡俊,杨崇,吕炜,李周垚,李俊弛,谭付勇,李爱玄,张国胜,陈丽,张键芳,马富良,盛自
铭,张恩旗,雷志奎,李冬,刘荣启,施丁楠
申请号：CN201821777585.8
申请日：20181031
公开号：CN209504467U
公开日：
20191018
专利内容由知识产权出版社提供
摘要：本实用新型公开一种可移动周转的混凝土试块同条件养护装置，包括养护框架底座，在养护框架底座的顶部设有养护框架主体，养护框架主体一端与养护框架底座的一侧连接；养护框架主体另一端与养护框架底座的另一侧连接；在养护框架主体的至少一侧上设有便携式拉手；在养护框架底座的底部安装有多个移动装置。

本实用新保护了混凝土试块不被破坏的同时还能实现更有效的保证养护效果，省时省力、操作安全，移动搬运方便，更有效地解决了现有技术存在的种种难题，最大限度的满足了人们的需求，同时，使用该装置能有效避免混凝土试块的丢失，能使整个工地现场整洁，规范减少实验人员的搬运次数以及减少不必要的安全隐患及安全事故的发生。

申请人：云南建投第二建设有限公司,云南建投建材科技有限责任公司
地址：650203 云南省昆明市盘龙区北郊茨坝
国籍：CN
代理机构：昆明今威专利商标代理有限公司
代理人：赛晓刚
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920538318.3(22)申请日 2019.04.19(73)专利权人 湖北恒利建材科技有限公司地址 434000 湖北省荆州市沙市农场窑湾分场(72)发明人 黄文明　仝浩胜　魏运超　魏运权　胡从文　陈明中　(74)专利代理机构 上海精晟知识产权代理有限公司 31253代理人 冯子玲(51)Int.Cl.E04G 21/04(2006.01)(54)实用新型名称一种高流动性混凝土输送泵管道的支撑装置(57)摘要本实用新型涉及混凝土输送设备技术领域，尤其是一种高流动性混凝土输送泵管道的支撑装置，包括基座，基座顶端固定安装有两个支撑柱，两个支撑柱与基座垂直，且两个支撑柱相互平行，两个支撑柱顶端开有凸型滑槽，凸型滑槽内滑动连接有凸型滑块，两个凸型滑块之间放置有弧形支撑块，弧形支撑块上表面放置有管道，弧形支撑块两端固定连接有连接杆，连接杆远离弧形支撑块一端固定连接有连接柱，连接柱远离连接杆一端外侧套接有轴承，连接杆与轴承呈过盈配合，凸型滑块相对轴承一侧开有放置孔，轴承位于放置孔内，且轴承与放置孔呈过盈配合，凸型滑块通过固定机构与支撑柱连接。

本实用新型结构简单，值得推广。

权利要求书1页 说明书3页 附图4页CN 209907961 U 2020.01.07C N 209907961U权　利　要　求　书1/1页CN 209907961 U1.一种高流动性混凝土输送泵管道的支撑装置，包括基座(1)，其特征在于，所述基座(1)顶端固定安装有两个支撑柱(2)，两个所述支撑柱(2)与基座(1)垂直，且两个支撑柱(2)相互平行，两个所述支撑柱(2)顶端开有凸型滑槽(9)，所述凸型滑槽(9)内滑动连接有凸型滑块(5)，两个所述凸型滑块(5)之间放置有弧形支撑块(4)，所述弧形支撑块(4)上表面放置有管道(3)，所述弧形支撑块(4)两端固定连接有连接杆(6)，所述连接杆(6)远离弧形支撑块(4)一端固定连接有连接柱(14)，所述连接柱(14)远离连接杆(6)一端外侧套接有轴承(13)，所述连接杆(6)与轴承(13)呈过盈配合，所述凸型滑块(5)相对轴承(13)一侧开有放置孔(11)，所述轴承(13)位于放置孔(11)内，且轴承(13)与放置孔(11)呈过盈配合，所述凸型滑块(5)通过固定机构与支撑柱(2)连接。
