第1篇一、工程概况随着我国经济的快速发展，电力需求日益增长，高压输电线路在电力输送中发挥着至关重要的作用。
然而，高压输电线路沿线环境复杂，易受外力破坏，如树木生长、施工活动、交通事故等，导致线路故障频发，影响电力系统的稳定运行。
为确保高压线路的安全稳定运行，提高电力输送效率，特制定本高压线防护施工方案。
二、施工目的1. 降低高压线路故障率，提高电力输送效率。
2. 确保高压线路及其周边环境的安全。
3. 遵循相关法规和标准，保障施工人员的人身安全。
三、施工范围本次高压线防护施工范围包括：高压线路沿线100米范围内的树木砍伐、清理；高压线路基础加固；防护网架设；警示标志设置；施工人员安全教育及培训等。
四、施工方法及措施1. 树木砍伐与清理- 前期调查：对高压线路沿线进行实地勘察，了解线路走向、周边环境、树木分布等情况。
- 砍伐方案：根据树木种类、生长情况、距离线路的距离等因素，制定合理的砍伐方案。
- 砍伐作业：采用机械或人工方式进行树木砍伐，确保砍伐过程中不损坏高压线路及设备。
- 清理作业：砍伐后的树木残枝、树根等清理干净，避免影响线路运行。
2. 高压线路基础加固- 检查评估：对高压线路基础进行检查评估，确定加固部位和加固方案。
- 加固材料：选用合格的高压线路基础加固材料，如钢筋、水泥等。
- 加固施工：按照设计要求进行高压线路基础加固，确保加固效果。
3. 防护网架设- 防护网类型：根据高压线路的特点和周边环境，选择合适的防护网类型，如铁丝网、隔离网等。
- 架设方案：制定详细的防护网架设方案，包括网片规格、安装高度、固定方式等。
- 架设施工：按照方案进行防护网架设，确保防护网牢固、安全。
4. 警示标志设置- 警示标志类型：根据高压线路的特点和周边环境，选择合适的警示标志类型，如警示牌、警示灯等。
- 设置位置：在高压线路沿线设置警示标志，确保警示标志醒目、易见。
- 标志内容：警示标志内容应包括高压线路电压等级、警示内容、联系电话等。
施工现场变压器高压线防护方案1.编制依据1.施工组织设计2.《建筑施工脚手架实用手册》3.《施工现场临时用电安全技术规范》JGJ462.工程概况2.1 施工现场与周围环境2.1.1高压线位置及搭设前提条件现场新增变压器及原有变压器和围墙位置见下图，变压器均在项目塔吊回转半径的覆盖范围之内，高压线杆高度约为10m。
2.1.2搭设前提条件《施工现场临时用电安全技术规范》（JGJ46）第一部分高压线防护要求如下：在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。
最小安全操作距离应不小于4～6m。
第3.1.4 规定，旋转臂架式起重机的任何部位或被吊物边缘与10KV 以下的架空线路边线最小水平距离不得小于2m。
由于现场南侧的塔吊的塔臂回转半径均覆盖高压线，且达不到《施工现场临时用电安全技术规范》第 3.1.2 条和第 3.1.4 条规定的最小距离，《建筑施工高处作业安全技术规范》第5.2.5 条之规定。
为确保正常供电和施工人员的人身安全，必须采取切实可行的防护措施，编制专项防护方案。
2.1.3 方案的可行性研究及建议考虑搭设单排杉槁脚手架，外排立在围墙外。
为了保证施工安全，建议在基础及主体结构施工阶段，内侧空地不得作为散料和半成品周转区，可以人为减少安全隐患，安全防护用架要等到工程竣工才能拆除。
3.施工安排3.1施工组织及任务划分：由项目生产经理主管，安全员组织架子组搭设防护架子。
在架设防护设施时，项目临时用电电工、安全员及架子组长必须在现场旁站监督施工。
3.2 高压线防护脚手架形式选择根据防护架子搭设的目的及安全生产的施工要求，靠近高压线一侧的防护须采用绝缘材料并保证一定的安全距离。
脚手架距高压线 1.5m。
架体安全网距高压线应不小于1.5m。
其防护架子详见附图所示：架体平面示意图南北立面示意图4.施工准备4.1 材料准备木杆选用剥皮的杉篙，小头直径不小于80mm ，大头直径为120mm 。
2024年高压线和变压器安全防护支搭方案随着社会的发展，电力需求逐年增长，高压线和变压器的使用也越来越普遍。
然而，高压线和变压器在使用过程中存在一定的安全隐患，一旦发生故障可能会对人身安全和设备安全造成严重的威胁。
因此，为了保障人员的生命安全和财产安全，2024年的高压线和变压器安全防护支援方案需要充分考虑以下几个方面。
首先，针对高压线的安全防护，可以考虑以下几种措施。
一是加强高压线的绝缘保护，采用高绝缘性能的介质材料进行绝缘，降低高压线电击危险。
二是设置完善的防护措施，如建立高压线电场感应报警系统，一旦有人靠近高压线则会自动发出警报，以提醒人们注意安全。
三是加强高压线的监测和维护，定期进行巡检和维护，确保高压线的正常运行和安全使用。
其次，针对变压器的安全防护，可以考虑以下几种措施。
一是合理规划和布置变压器的位置，避免与人员和其他设备发生密切接触，确保变压器周围的安全空间。
二是加强变压器的防火措施，使用耐火材料进行包围，以阻止火灾蔓延。
三是建立完善的变压器故障监测系统，及时监测变压器的运行状态，一旦发生故障能够及时报警和采取紧急措施。
此外，还可以考虑以下几个方面来提升高压线和变压器的安全防护能力。
一是加强人员的安全教育和培训，提高人员对高压线和变压器的安全意识和安全操作技能。
二是建立完善的安全管理制度，明确责任和权限，加强对高压线和变压器的检查与维修工作管理，确保安全隐患及时发现和处理。
三是加强科技创新和新材料的应用，开发出更安全、更可靠的高压线和变压器产品，并加强相关设备的研发和规范标准的制定。
综上所述，2024年的高压线和变压器安全防护支援方案需要从高压线和变压器本身的绝缘保护、防护措施和监测维护入手，加强人员的安全教育和培训，建立完善的安全管理制度，促进科技创新和新材料应用。
只有综合考虑以上多个方面，才能有效提高高压线和变压器的安全防护能力，确保人员的生命安全和设备的正常运行。
2024年高压线和变压器安全防护支搭方案（二）____年高压线和变压器安全防护支塔方案一、引言高压线和变压器是电力输送和分配过程中不可或缺的重要设备，但由于其高压电能的特性，也存在一定的安全风险。
目录郑州航空港经济综合试验区（郑州新郑综合保税区）河东第*棚户区2号地块建设项目进入现场的临时施工用电高压器位于地位西侧，紧临用地红线，现场两台变压器分别位于地块北侧及地块南则，高压线为架空设置，距地面11米，但有80米长度范围在9#楼塔吊覆盖范围内，而两个变压器也在塔吊覆盖范围内，目前高压线路还未通电。
一、编制依据（1）我公司类似情况防护经验；（2）现场实际地形条件；（3）《建设工程施工现场供用电安全规范》（GB 50194-2014）；（4）《施工现场临时用电安全技术规范》（JGJ 46-2012）；（5）《建筑施工安全检查标准》（JGJ 59-2011）；二、施工方案1、材料（1）杉槁1）立杆：小头直径不小于70mm，大头直径不大于150mm，长度不小于7m。
2）大横杆：杉杆小头直径不小于80mm,长度不小于6m。
3）小横杆：杉杆小头直径不小于90mm，4）斜撑、剪刀撑，小头直径不小于70mm，长度不小于6m。
5）质量标准所使用的木质杆件不容许有腐朽，虫蛀，容许有表面虫沟，不得有虫眼。
（2）竹笆：尺寸为1500*1500，质量标准：编织紧密、不容许腐朽；不得有虫蛀。
（3）镀锌铁丝本方案木脚手架使用的的绑扎材料主要采用10号镀锌铁丝，直径为，抗拉强度为1000N/mm2；镀锌铁丝使用时不允许用火烧，次品和锈蚀严重的镀锌铁丝不得使用。
（4）附件密目安全网及操作人员劳保用品等均应有出厂合格证、质量检测报告等，严禁使用损坏或腐朽的安全网。
警告标示牌按标准规范采取现场制作或购买成品。
2、作业条件（1）先将高压线下部及变压器周边场地内建筑及生活垃圾清理干净，人工进行场地平整。
（2）作业人员必须接受安全技术交底，强调木架搭设过程中的重点安全注意事项。
（3）检查所用材料的质量、数量情况，检查所用工具是否齐全。
3、操作工艺1、架体形式（1）高压线防护采用三排架体支撑，三排立杆水平横向及纵向间距均为，垂直步距，架体总高度13米，局部高度17米，，立杆之间采用大小横杆连接，纵向通长设置两道剪刀撑，横向每隔三排立杆设置一道剪刀撑，剪刀撑沿高度方向通长设置，防护架顶棚采用竹笆防护。
现场高压线及变压器安全防护措施一、引言在工业生产和日常生活中，高压线和变压器是电力传输和分配的重要组成部分。
然而，由于高压线和变压器所带来的高电压和大电流，如果安全防护措施不到位，可能会对人身安全和设备运行造成严重危害。
因此，在现场操作和维护时，必须采取一系列的安全防护措施，保障人员的安全，并确保设备的正常运行。
二、现场高压线安全防护措施1. 建立安全警示标识在高压线附近的现场，应该建立明显的安全警示标识，包括标语、标牌和标志等，用于提醒人们注意高压线的存在和危险性。
标识的内容应该清晰明了，图案要醒目易识别，以引起人们的注意。
2. 划定安全警戒区域为了保护现场人员的安全，应该划定高压线周围的安全警戒区域。
在安全警戒区域内，禁止非工作人员进入，并且工作人员必须严格遵守安全作业规程。
安全警戒区域的划定应该科学合理，根据高压线电压等级和距离来确定。
3. 使用绝缘工具和设备在高压线附近进行现场作业时，操作人员应该使用绝缘工具和设备。
绝缘材料可以有效阻隔电流的传导，降低电击的风险。
因此，在接触高压线或者进行与高压线接触的作业时，应该使用符合安全标准的绝缘手套、绝缘台阶等工具和设备。
4. 避免雷击和风吹等自然灾害高压线在遭受雷击时，容易引发火灾和其他事故。
为了防止这种情况发生，应该在高压线上安装避雷针，并定期检查和维护。
此外，对于可能受到强风吹袭的高压线，应该在设计和施工过程中加强防风措施，保证高压线的稳定运行。
三、变压器安全防护措施1. 定期检查和维护变压器作为电力系统的重要设备之一，应该进行定期的检查和维护。
在检查过程中，需要注意观察变压器的外观是否完好，有无明显损坏或渗漏情况。
同时，还需要对变压器的运行参数进行监测，确保其工作在正常范围内。
2. 严禁在变压器周围存放易燃物品由于变压器工作时产生的热量较高，且变压器内部可能存在油污和油漏情况，因此在变压器周围严禁存放易燃物品。
此外，在变压器附近禁止吸烟和明火作业，以防止发生火灾事故。
变压器、高压输电线安全防护方案A、变压器安全防护方案xxxx大厦施工用变压器位于工地西南角、解放路人行道东侧。
工地拟使用塔式起重机两台，其中南边一台QTZ63型号塔式起重机已安装并检测合格，但与前述即该塔式起重机西边变压器安全距离不符合要求。
根据《建设工程安全生产管理条例》、《施工现场临时用电安全技术规范》（JGJ46－2005）、《塔式起重机安全规程》（GB5144－2006）以及《xxxx大厦工程施工临时用电专项安全技术方案》，制订如下xxxx大厦变压器安全防护方案：一、总体防护原则：变压器位于QTZ63旋转臂架式起重机臂长40m 左右，应满足最小安全操作距离:10000V变压器水平距离不小于6米，垂直距离不小于7米，被吊物边缘与其安全操作距离边线最小水平距离不得小于2m、与其最高点重直距离不得小于2.3m（双层防护，底层防护与其最高点重直距离不得小于1.7m）；二、搭设材料选置：毛竹脚手，顶面双层竹笆防护，西临边利用工地围墙自然围挡，东临边绑挂单层竹笆，南、北立面设置密目式安全网防护，安全距离范围张拉（插）警示旗绳；三、具体搭设尺寸：平面6m×6m，高度2．8m（变压器最高点）＋1．7m（底层防护）＋0．5m（上层防护）＝5．1m。
四、安全警示范围：1、水平尺寸：变压器2m×2m，防护棚6m×6m，警示线（三角旗框围）8m×8m；2、垂直尺寸：沿防护棚与水平警示线框围转角焊插8面13.1m（5.1＋7）高的彩旗。
五、详细搭设要求：搭设人员要持证上岗，戴好安全帽、安全带，穿好绝缘鞋。
立杆应做到纵橫通线、杆身垂直。
接头搭接长度不小于1.5 m，4点绑扎。
搭接头的方向应互相错开，保证上下杆一线。
大横杆应绑扎在立杆里侧，力求做到平直；两杆接头应置于立杆处，并使小头压大头上。
横杆最短应跨两立杆，搭接长度不小于2 m，绑扎不少于三道。
接头位置要上下里外错开，即同一步架里外两根大横杆的接头，不得在同一跨间内，上下相连两根大横杆的接头应错开一立杆。
变压器防护施工方案变压器是电力系统中重要的电力设备之一，为了确保变压器的正常运行和延长其使用寿命，需要进行相应的防护施工。
以下是一个针对变压器的防护施工方案。
一、外部环境防护：1.变压器应设置在安全、通风、防尘、防静电的场所。
避免高温、潮湿、有害气体和灰尘等对变压器的侵害。
2.变压器周围应保持干净整洁，不得存在杂物、易燃易爆物品等。
3.在变压器周围设置固定的防护栏杆，以防止无关人员靠近或碰触变压器。
二、防盗防护：1.安装厚度适当的金属围栏，围栏上部应设置警示牌，以避免人为破坏和盗窃。
2.安装门禁系统，只有授权人员才能进入变压器区域。
三、绝缘防护：1.在变压器外壳上安装可靠的绝缘材料，以保证变压器的外部绝缘性能。
2.安装绝缘铭牌，说明相关技术参数和注意事项。
四、漏电保护：1.为变压器设置可靠的漏电保护装置，以防漏电危险。
2.定期对漏电保护装置进行检查和测试，确保其正常工作。
五、防雷防护：1.根据雷击频率和强度，安装合适的防雷装置，如避雷针等。
2.变压器上部设置防雷装置，将雷电击中的电流引入地下。
六、温度保护：1.在变压器的散热通风孔设置防护网，以防止杂物进入，影响变压器的散热效果。
2.定期清理变压器的灰尘和杂物，保证其正常散热。
七、防火防爆防护：1.变压器周围禁止使用明火，严禁吸烟。
2.安装防爆灯具和防爆电器设备，防止爆炸和火灾发生。
3.定期对变压器进行绝缘电阻测试和油质分析，确保变压器绝缘状态良好。
八、应急处理：1.配备应急处理设备，如灭火器、救生索具等，以应对突发情况。
2.建立应急处理演练机制，提高员工的应急处理能力。
以上是一个针对变压器的防护施工方案，通过严格的防护措施，可以保证变压器的安全运行，延长使用寿命，并减少事故发生的概率，提高电力系统的可靠性和稳定性。
编制单位：编制日期：第一章工程概况 (3)1.工程概况 (3)2.编制说明 (3)第二章编制依据 (3)第三章防护方法 (3)第四章施工技术要求 (4)1.搭设材料 (4)2.搭设尺寸要求 (4)3.参照标准 (5)第五章搭设方法 (5)（一）.准备工作 (5)（二）.施工程序 (5)（三）.绑扎方法 (6)（四）.搭设标准 (8)第六章施工安全措施 (9)第七章安全技术措施 (10)第八章防护架体检查 (10)（一）.防护架搭设和使用前的检查 (10)（二）.防护架使用期间的检查 (11)（三）.防护架在特殊情况下的检查 (11)（四）.管理 (11)第九章防护架拆除 (11)第十章文明施工、安全施工 (12)第十一章其他有关注意事项 (12)（一）一般注意事项 (12)（二）塔吊使用注意事项 (13)附图（一）附图（二）第一章工程概况1.工程概况1.1工程概况2.编制说明因整个施工现场场地狭窄，运转空间极小，变压器及架空高压线均在塔吊回转半径内，根据《施工现场临时用电安全技术规范》的要求：建筑工程（包括外脚手架具）的外侧边与外电架空线路（包括变压器）的边线之间的最小安全距离不得小于6m。
旋转臂架式起重机的任何部位或被吊物边缘与10KV以下的架空线路（包括变压器）边线最小水平距离不得小于2m。
综上所述，为保证塔吊的吊物起吊后在安全距离之外，以确保安全施工，故应对架空线路采取隔离措施。
第二章编制依据1、某总平面图；2、施工现场实地勘察；3、《施工现场临时用电安全技术规范》（JGJ46-2005）；4、《建筑施工安全检查标准》（JGJ59-2011）5、国家相关规范规定。
第三章防护方法因临近高压线施工所用的塔吊均需要360度回转，所以现场高压线范围内搭设双层双面防护栏。
高度超出高压线2米，水平距离高压线2米。
变压器周边均做防护，高度超出变压器2米，做法与双排防护架相同。
由于场地狭小，防护架高度较大，两侧无处拉缆风绳，因此下部采用20号工字钢作成6660宽的门型钢架作为底座来增加稳定性；上部采用绝缘材料干燥的杉木搭设防护架，搭设参数为：步高1.8m，搭设高度为超过高压线2m。
·1.编制依据《施工现场临时用电安全技术规范》——JGJ46-2005《河北省建设工程施工安全规程》——DT13（J）45-2003《建筑施工安全检查标准》——JGJ59-2011·2.工程概况2.1本工程为北沼家园一区5#、6#、7#住宅楼及2#车库工程，位于衡水市中湖大道与南环路交叉口东北角。
5#住宅楼工程总建筑面积：23076.86平方米；地上21387.76m2地下1689.10平方米，建筑占地面积：923.82平方米；地下二层，地上二十七层，建筑总高度为80.240米(规划高度）。
建筑结构形式为：剪力墙结构。
基础采用钢筋混凝土平板式筏形基础。
6#住宅楼工程总建筑面积：23076.78平方米；地上21347.68平方米，地下1689.10平方米，建筑占地面积：923.82平方米；地下二层，地上二十七层，建筑总高度为80.240米(规划高度）。
建筑结构形式为：剪力墙结构。
基础采用钢筋混凝土平板式筏形基础。
7#住宅楼工程总建筑面积： 22586.57平方米；地上地上20931.55平方米，地下地下1655.02平方米，建筑占地面积：897.45平方米；地下二层，地上二十七层，建筑总高度为80.240米(规划高度）。
建筑结构形式为：剪力墙结构。
基础采用钢筋混凝土平板式筏形基础。
2#车库总面积12205.42平方米，车库停车类型为小型，共有374个停车区域，属于大型车库。
2.2 建筑性质：本建筑物地下为贮藏室、车库；车库地上临街部分为商业，其他均为住宅。
2.3结构设计使用年限为50年2.4建筑抗震设防烈度为7度。
2.5耐火等级：地上一级；地下一级。
2.6屋面防水等级：Ⅰ级。
2.7剪力墙结构抗震等级：三级2.8框架抗震等级：三级施工场地北侧生活区场地内有2台变压器（每台变压器容量为400千伏安，电压为1万伏，距地8米）。
结合本工程实际情况，参照《河北省建设工程施工安全规程》，必须合理、及时地作好防护设施。
变压器高压线防护方案
变压器高压线是将低压电流转换为高压电流的重要装置，用于输送电能。
然而，在运行过程中，高压线对于人体和设备来说都具有一定的危险性。
因此，为了保障安全，必须采取适当的防护措施。
下面将提出一种变压器高压线的防护方案。
1.绝缘保护
绝缘是保护高压线的重要措施之一、应确保高压线具有足够的绝缘能力，以防止电流泄漏和电弧形成。
在高压线的外表面覆盖绝缘材料，如橡胶或塑料，以便形成电场屏蔽。
同时，在高压线附近设置绝缘护栏，以防止人员接触高压线。
2.地线连接
良好的地线连接是防护高压线的重要手段之一、在变压器高压线的附近设置大面积的防护地面，以便将电流通过地面来释放，以减少电流对人体和设备的伤害。
同时，在高压线下方设置导电铁丝网，将电流引导到地面。
3.防雷保护
4.安全警示标志
在变压器高压线的附近应设置明显的安全警示标志，以提醒人们注意高压线的存在。
标志应采用鲜明的颜色和清晰的图标，以便人们能够迅速识别高压线的位置和危险性。
同时，在高压线附近设置警示线，用于限制人员进入高压线区域。
5.安全教育和培训
为了防止人员误入高压线区域和接触高压线，必须加强安全教育和培训。
通过宣传教育，告诉人们高压线的危险性，并教导他们如何正确地处理高压线事故。
同时，培训人员应具备必要的安全知识和技能，以应对高压线事故并进行有效的应急救援。
综上所述，对于变压器高压线的防护，绝缘保护、地线连接、防雷保护、安全警示标志和安全教育培训是必不可少的。
通过综合运用这些防护措施，可有效降低高压线对人体和设备的危害，确保安全运行。
目录
目录 0
一、编制依据 (1)
二、施工方案 (1)
1、材料 (1)
2、作业条件 (2)
3、操作工艺 (2)
三、搭设防护架子安全技术措施 (3)
1、架子工岗位要求 (3)
2、安全技术措施 (3)
四、搭、拆防护架子需特别注意的安全事项 (4)
附件： (4)

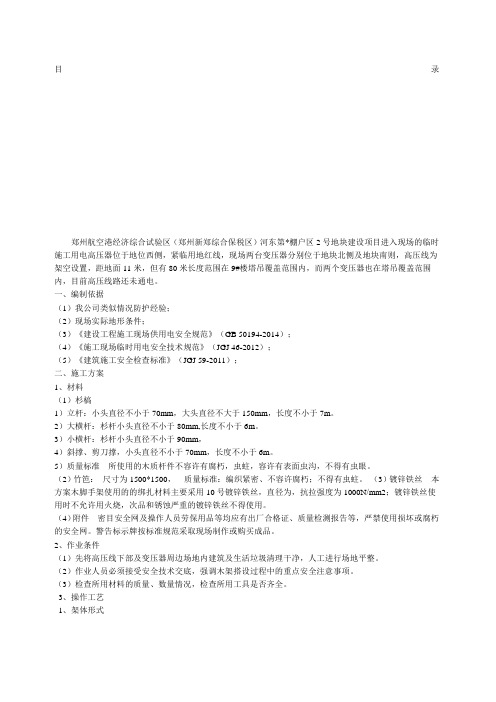

郑州航空港经济综合试验区（郑州新郑综合保税区）河东第*棚户区2号地块建设项目进入现场的临时施工用电高压器位于地位西侧，紧临用地红线，现场两台变压器分别位于地块北侧及地块南则，高压线为架空设置，距地面11米，但有80米长度范围在9#楼塔吊覆盖范围内，而两个变压器也在塔吊覆盖范围内，目前高压线路还未通电。
一、编制依据
（1）我公司类似情况防护经验；
（2）现场实际地形条件；
（3）《建设工程施工现场供用电安全规范》（GB 50194-2014）；
（4）《施工现场临时用电安全技术规范》（JGJ 46-2012）；
（5）《建筑施工安全检查标准》（JGJ 59-2011）；
二、施工方案
1、材料
（1）杉槁
1）立杆：小头直径不小于70mm，大头直径不大于150mm，长度不小于7m。
2）大横杆：杉杆小头直径不小于80mm,长度不小于6m。
3）小横杆：杉杆小头直径不小于90mm，
4）斜撑、剪刀撑，小头直径不小于70mm，长度不小于6m。
5）质量标准所使用的木质杆件不容许有腐朽，虫蛀，容许有表面虫沟，不得有虫眼。
（2）竹笆：尺寸为1500*1500，质量标准：编织紧密、不容许腐朽；不得有虫蛀。
（3）镀锌铁丝本方案木脚手架使用的的绑扎材料主要采用10号镀锌铁丝，直径为 3.5mm，抗拉强度为1000N/mm2；镀锌铁丝使用时不允许用火烧，次品和锈蚀严重的镀锌铁丝不得使用。
（4）附件密目安全网及操作人员劳保用品等均应有出厂合格证、质量检测报告等，严禁使用损坏或腐朽的安全网。
警告标示牌按标准规范采取现场制作或购买成品。
2、作业条件
（1）先将高压线下部及变压器周边场地内建筑及生活垃圾清理干净，人工进行场地平整。
（2）作业人员必须接受安全技术交底，强调木架搭设过程中的重点安全注意事项。
（3）检查所用材料的质量、数量情况，检查所用工具是否齐全。
3、操作工艺
1、架体形式
（1）高压线防护采用三排架体支撑，三排立杆水平横向及纵向间距均为2.0m，垂直步距1.8，架体总高度13米，局部高度17米，，立杆之间采用大小横杆连接，纵向通长设置两道剪刀撑，横向每隔三排立杆设置一道剪刀撑，剪刀撑沿高度方向通长设置，防护架顶棚采用竹笆防护。
（2）变压器防护采用在变压器周边设置单排架体，立杆水平间距不大于 1.8米，垂直步距不大于1.5米，高度，立杆采用横杆相连。
顶部采用满铺竹笆防护，竹芭下设置水平小横杆，间距不大于400mm，架体形式见附图
2、施工流程确定立杆位置、清理现场→地面打入钢管→竖立杆→绑扫地大横杆→绑扫地小横杆→第一步大横杆→第一步小横杆→第二步大横杆→第二步小横杆→临时斜支撑→第三步大横杆→第三步小横杆→加设剪刀撑→接立杆……绑之字撑、剪刀撑→覆设竹笆和安全网→挂警示牌和标语（夜间架体顶部要有安全警示灯）→组织验收
（1）钢管施工：选1500长钢管，打入土中于700，外露800，地基土需密实，不得打入松散土中。
（2）竖立杆：立杆应大头朝下，上下垂直，立杆杆身垂直偏差不得超过架高度的1/1000，且不得大于100mm。
不得向两边偏斜。
最后一根立杆应大头朝上，为使立杆顶端齐平，可将高出的立杆向下错动。
立杆竖好后，应纵成行，横成方，杆身垂直。
立杆弯曲时，其弯曲面应顺纵向方向，既不能朝着高压线方向也不能背着高压线方向，以保证大横杆能与立杆接触良好。
立杆必须按规定进行接长，相邻立杆的接头至少应错开一步架，接头的搭接长度不得小于1.2m。
为使接长后的立杆位于同一平面内，上下立杆的接头应沿纵向错开。
（3）绑大横杆：脚手架两端大横杆的大头应朝外伸出立杆200～300mm。
绑扎第一步架的大横杆时，应检查立杆是否埋正、埋牢，扫地杆距地面200mm。
同一步架的大横杆大头朝向应一致，上下相邻两步架的大横杆大头朝向应相反，以增强脚手架的整体稳定。
大横杆绑扎在立杆内侧，沿纵向
平放水平间距1.5m。
大横杆必须按规定进行接长，接头应置于立杆处，并使小头压在大头上，搭接长度不小于1.0m。
上下相邻大横杆的接头应错开一个立杆。
（4）绑小横杆：小横杆绑在大横杆上，大头朝里。
小横杆绑在立杆上，等距离均匀布置，上下相邻的两排小横杆应绑在立杆的不同侧面。
小横杆伸出立杆部分长度不得小于300mm。
（5）绑斜撑、剪刀撑：剪刀撑设置在脚手架外侧，东西向，与地面成45°～60°角的交叉杆件。
从下至上与脚手架其它杆件同步搭设，杆件的端部应交于立杆与大横杆的结点处，并与立杆和大横杆绑牢。
剪刀撑本身与立杆、大横杆相交处应绑牢。
剪刀撑设置在四周，搭设时必须保证斜杆与高压线之间水平、竖直距离满足尺寸要求。
（6）覆设竹笆：高压线架体顶部满铺竹笆，竹笆下部小横杆间距不得大于400，变压器防护架四周及顶部满辅竹笆，
（7）警示标语：在防护架顶部四周设置灯带，四角设置小红旗，架体上挂各种安全警示标语。
（8）组织验收：护线架子搭设完毕后，由施工负责人召集技术、安全、工程部三方人员，进行外观和实测检验。
检验合格后方可正式使用。
三、搭设防护架子安全技术措施
1、架子工岗位要求
（1）所有进场作业的架子工，都必须经专业安全技术培训，考试合格，持特种作业操作证上岗作业。
架子工在操作实习阶段，必须在技术熟练的技工带领、指导下操作，非架子工未经同意不得单独进行作业。
（2）班组(队)接受任务后，必须组织全体人员，认真领会安全技术交底具体要求，研讨搭设方法，明确分工，并派1名技术好、有经验的人员负责搭设技术指导和监护。
（3）正确使用个人安全防护用品，必须着装灵便(紧身紧袖)，在高处(2m以上)作业时，必须佩戴安全带与已搭好的立、横杆挂牢，穿防滑鞋。
作业时精神要集中，团结协作、互相呼应、统一指挥、不得“走过档”和跳跃架子，严禁打闹玩笑、酒后上班。
2、安全技术措施
（1）外电架空线路安全防护架应使用质地坚硬、通直的木杆，不得使用腐烂、虫蛀、枯脆易导电
的材料代替。
（2）、立杆递杆(拔杆)上下、左右操作人员应协调配合，拔杆人员应注意不碰撞上方人员和已绑好的杆子，下方递杆人员应在上方人员中接住杆子呼应后，方可松手。
（3）、纵向水平杆应搭设在立杆里侧，搭设第一步纵向水平杆时，必须检查立杆是否立正，搭设至三步时，必须搭设临时抛撑和临时剪刀撑。
搭设纵向水平杆时，必须2～3人配合操作，由中间1人接杆、放平，由大头至小头顺序绑扎。
（4）、剪刀撑杆子不得蹩绑，应贴在立杆上，剪刀撑上桩(封顶)应大头朝上，顶着立杆绑在纵向水平杆上。
（5）两杆连接，其有效搭接长度不得小于1.5m，两杆搭接处绑扎不少于三道。
大头必须绑在十字交叉点上。
相邻两杆的搭接点必须相互错开，水平及斜向接杆，小头应压在大头上边。
（6）遇到两根交叉必须绑扣，铅丝扣不得过松、过紧，应使4根铅丝敷实均匀受力，拧扣以一扣半为宜，并将铅丝末端弯贴在竹杆外皮，不得外翘。
（7）外电架空线路安全防护脚手架应高于架空线2m。
四、搭、拆防护架子需特别注意的安全事项
使用铅丝严禁碰触外电架空线路。
铅丝扣不得过松、过紧，应使4根铅丝敷实均匀受力，拧扣以一扣半为宜，并将铅丝末端贴在杉槁外皮，不得外翘。
递杆（拔杆）上下、左右操作人员应协调配合，拔杆人员应注意不碰撞上方人员和以绑好的杆子，下方递杆人员应在上方人员中接住杆子呼应后方可松手。
在防护架子顶端搭设或拆除时,不得高举杆件触及高压线或越过所规定的安全距离。
搭、拆架子时应设置斜向支撑，防止倾倒。
附件：
现场塔吊分区图、高压线防护措施、变压器防护。
