YAMAHA MG124CX调音台使用说明书YAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、MIC输入插口（通道1-4、5/6、7/8）这些是平衡式XLR型话筒输入插口。
2、LINE输入插口（通道1-4）这些是平衡式TRS耳机插口型线性输入插口。
3、LINE输入插口（通道5/6-11/12）这些是非平衡式耳机插口型立体声线性插入插口。
4、LINE输入插口（9/10、11/12）这些是非平衡式立体声RCA针式插口。
5、INSERT插口（通道1-4）每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。
这些INSERT 插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。
这些插口是TRS（尖端、环、套筒）耳机插口，可以同时携带发送信号和返回信号。
6、GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯（9）仅在最高输入瞬间峰值时偶尔短暂地亮起。
7、开关（高通滤波器）此开关使HPF打开或者关闭。
要打开HPF，请按下此开关，HPF将削去80HZ以下的频率（HPF不使用于立体声输入通道3、4的线性输入）。
8、COPMP控制按钮调节应用到通道的压缩电平值。
将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。
将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。
9、PEAK指示灯检测EQ后信号的峰值电平。
当电平达到削波以下3dB时，PEAK指示灯亮红灯。
对于配有XLR的立体声输入通道（5/6和7/8），将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。
10、均衡器（HIGH、MID、LOW）该三频段均衡器可在高、中和低三个频率带调节通道。
通道9/10和11/12有两个频率带：高和低。
将旋钮设定在下箭头位置可以在相应的频率带产生平坦的响应。
YAMAHA MG124C 12路调音台示意图下图为各个接口连接示意图YAMAHA MG124C 使用说明书下面我们将调音台上的各个功能按钮使用方式详细的说明:1、MIC输入插口（通道1-4、5/6、7/8）这些是平衡式XLR型话筒输入插口。
2、LINE输入插口（通道1-4）这些是平衡式TRS耳机插口型线性输入插口。
3、LINE输入插口（通道5/6-11/12）这些是非平衡式耳机插口型立体声线性插入插口。
4、LINE输入插口（9/10、11/12）这些是非平衡式立体声RCA针式插口。
5、INSERT插口（通道1-4）每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。
这些INSERT插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。
这些插口是TRS（尖端、环、套筒）耳机插口，可以同时携带发送信号和返回信号。
6、GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯（9）仅在最高输入瞬间峰值时偶尔短暂地亮起。
7、开关（高通滤波器）此开关使HPF打开或者关闭。
要打开HPF，请按下此开关，HPF将削去80HZ以下的频率（HPF不使用于立体声输入通道3、4的线性输入）。
8、COPMP控制按钮调节应用到通道的压缩电平值。
将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。
将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。
9、PEAK指示灯YAMAHA MG124C 使用说明书检测EQ后信号的峰值电平。
当电平达到削波以下3dB时，PEAK指示灯亮红灯。
对于配有XLR的立体声输入通道（5/6和7/8），将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。
10、均衡器（HIGH、MID、LOW）该三频段均衡器可在高、中和低三个频率带调节通道。
通道9/10和11/12有两个频率带：高和低。
YAMAHA_12路_MG124CX调音台_使用说明一、产品介绍YAMAHAMG124CX调音台是一款具有12个线路输入的调音台，适用于音乐制作、现场演出、录音室以及音频处理等领域。
该调音台具有高品质的音频效果、灵活的操作和稳定的性能，能够满足用户对音频调音和混音的需求。
二、外观及接口介绍1. 输入接口：12个XLR/6.35mm TRS插孔；2. 输出接口：2个XLR插孔、2个6.35mm TRS插孔；3. 主输出接口：2个6.35mm TRS插孔；4. 辅助输出接口：2个6.35mm TRS插孔；5. 效果器回路接口：2个6.35mm TRS插孔；6.主音量旋钮：用于调节主输出音量；7.各通道控制旋钮：用于调节各通道的音量、平衡等参数；8.效果器控制旋钮：用于调节效果器的参数；9.耳机输出接口：用于连接耳机。
三、调音台的使用步骤1. 将音源设备（如话筒、乐器等）通过XLR或6.35mm插孔连接到相应的输入通道上；2.使用通道控制旋钮，调节各通道的音量、增益、EQ等参数；3.如果需要使用效果器，将效果器连接到效果器回路接口上，并通过效果器控制旋钮调节参数；4.使用主音量旋钮调节主输出音量；5.如果需要使用耳机进行监听，将耳机通过耳机输出接口连接。
四、常见问题与解决方法1.音频效果有杂音：检查线缆是否连接松动，重新插紧；2.无法接收到音源信号：检查音源设备是否正常工作，检查音源设备与调音台的连接；3.通道音量不平衡：使用通道控制旋钮调节音量平衡；4.效果器无法正常工作：检查效果器是否插入正确的回路接口，检查效果器参数设置。
五、注意事项1.在使用调音台前，请确保电源接地良好，并使用电压和频率适配的电源；2.在连接音源设备时，请确保设备的音量调节为最低，以免因音量过大引起损坏；3.长时间使用后，调音台可能会发热，不要放置在易燃物上，以免引起火灾；4.使用调音台时请遵循相关法律法规，不得用于非法目的。
雅马哈调音台如何使用雅马哈调音台如何使用当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
下面是关于雅马哈调音台的使用方法教学视频。
一、这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长(4.5m 以内)。
3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line -20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
YAMAHA mg12_4f小型模拟调音台中文说明书MIXING CONSOLEZHMG12/4FX2请在操作使用前首先仔细阅读下述内容请将本说明书存放在安全的地方以便将来随时参阅。
警告为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况 G只能使用本设备所规定的额定电压。
所要求的电压被印在本设备的铭牌上。
G只能使用规定的AC电源适配器PA-20或YAMAHA推荐的相应产品。
G请勿将电源线放在热源如加热器或散热器附近不要过分弯折或损伤电源线不要在其上加压重物不要将其放在可能被踩踏引起绊倒或可能被碾压的地方。
G请勿打开本设备并试图拆卸其内部零件或进行任何方式的改造。
本设备不含任何用户可自行修理的零件。
若出现异常请立即停止使用并请有资格的YAMAHA维修人员进行检修。
G请勿让本设备淋雨或在水附近?俺笔肪持惺褂锚蠡蚪 ?幸禾宓娜萜鞣旁谄渖溪蠓裨蚩赡芑岬贾乱禾褰θ肴魏慰凇?G切勿用湿手插拔电源线插头。
G若电源线出现磨损或损坏使用设备过程中声音突然中断或因此而发出异常气味或冒烟请立即关闭电源开关从电源插座中拔出电源线插头并请有资格的YAMAHA维修人员对设备进行检修。
G若本设备或AC电源适配器发生摔落或损坏请立即关闭电源开关从电源插座中拔出电源线插头并请有资格的YAMAHA维修人员对设备进行检修。
注意为了避免您或周围他人可能发生的人身伤害、设备或财产损失请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况 G当准备长期不使用本设备或发生雷电时请从电源插座中拔出电源线请务必抓住插头而不是电源插头。
G当从本设备或电源插座中拔出电源线插头时线。
直接拽拉电源线可能会导致损坏。
G为了避免产生不必要的噪音请在AC 电源适配器和本设备之间预留50cm或更多空间。
G请勿用布或毯子盖住或包裹AC电源适配器。
G移动设备之前请务必拔出所有的连接电缆。

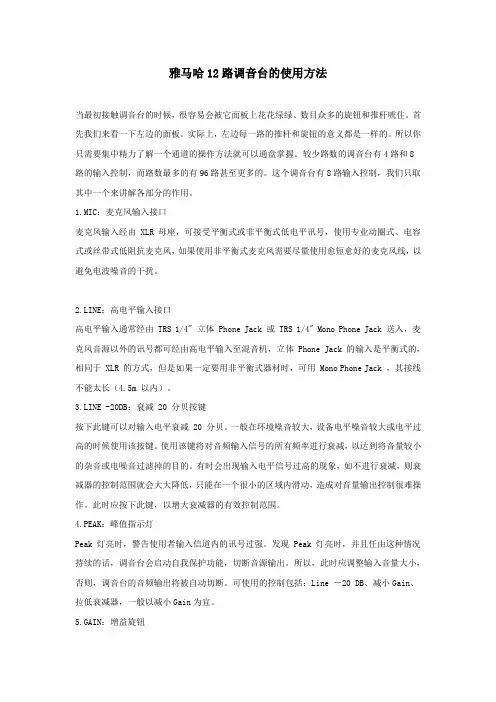

雅马哈12路调音台的使用方法当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用 Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
调音台的使用方法图解调音台是音频工程中常见的设备，它可以用来混合和控制多个音频信号。
正确地使用调音台可以帮助我们更好地处理音频，提高音质，让音乐更加动听。
接下来，我们将通过图解的方式，详细介绍调音台的使用方法。
首先，我们来看一下调音台的外观结构。
调音台通常由多个通道组成，每个通道上都有一些旋钮和按钮，用来控制音频信号的各个参数。
除此之外，调音台上还有总线控制、效果器、主输出控制等部分。
在正式使用之前，我们需要先了解每个部分的功能和作用。
接下来，我们将详细介绍调音台的使用步骤。
首先，我们需要将各个音频源（如乐器、麦克风等）的信号线接入到调音台的各个通道上。
然后，根据需要调节每个通道的增益、音量、均衡器等参数，确保每个音频信号都能够得到适当的处理。
接着，我们可以通过总线控制将各个通道的信号混合在一起，形成最终的混音效果。
最后，通过主输出控制，我们可以调节整个混音信号的音量和平衡，让音乐发挥出最佳效果。
在使用调音台的过程中，我们还需要留意一些细节。
比如，在调节各个参数时，要注意不要让信号过载，避免产生失真；在混音时，要注意各个音频信号之间的平衡，确保每个声音都能够清晰地传达；在最终输出时，要注意保持合适的音量，避免损坏音箱或耳机等设备。
除了基本的混音功能，调音台上还常常配备有各种效果器，比如混响、合唱、延迟等。
这些效果器可以让音乐更加丰富多彩，但在使用时也需要注意不要过度使用，以免影响音乐的清晰度和纯净度。
总的来说，正确地使用调音台可以帮助我们更好地处理音频信号，提高音质，让音乐更加动听。
希望通过本文的图解介绍，你能够更加熟练地掌握调音台的使用方法，为音频工程的实践工作提供更好的帮助。
Y A M A H A路调音台使用说明m g cCompany number【1089WT-1898YT-1W8CB-9UUT-92108】YAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、MIC输入插口（通道1-4、5/6、7/8）这些是平衡式XLR型话筒输入插口。
2、LINE输入插口（通道1-4）这些是平衡式TRS耳机插口型线性输入插口。
3、LINE输入插口（通道5/6-11/12）这些是非平衡式耳机插口型立体声线性插入插口。
4、LINE输入插口（9/10、11/12）这些是非平衡式立体声RCA针式插口。
5、INSERT插口（通道1-4）每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。
这些INSERT插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。
这些插口是TRS（尖端、环、套筒）耳机插口，可以同时携带发送信号和返回信号。
6、GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯（9）仅在最高输入瞬间峰值时偶尔短暂地亮起。
7、√88开关（高通滤波器）此开关使HPF打开或者关闭。
要打开HPF，请按下此开关，HPF将削去80HZ以下的频率（HPF不使用于立体声输入通道3、4的线性输入）。
8、COPMP控制按钮调节应用到通道的压缩电平值。
将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。
将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。
9、PEAK指示灯检测EQ后信号的峰值电平。
当电平达到削波以下3dB时，PEAK指示灯亮红灯。
对于配有XLR的立体声输入通道（5/6和7/8），将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。
10、均衡器（HIGH、MID、LOW）该三频段均衡器可在高、中和低三个频率带调节通道。
调音台的使用方法
调音台在音乐生产中扮演着非常重要的角色，掌握其使用方法可以更好地掌控音乐制作的质量。
接下来，将为大家详细介绍调音台的使用方法。
一、音频输入
首先，需要将音频输入设备连接至调音台。
通常，音频输入设备包括麦克风、乐器等，通过将音频线连接到调音台的输入端口，即可完成连接，这样调音台就能够接收到输入信号。
二、掌控声音
接下来，需要对声音进行掌控。
首先，需要了解不同控件的功用：
1. EQ控制：通过对频谱的放大或削减，可以使不同音色的声音更好地发挥。
2. 增益控制：通过增大音频信号的幅度，调整音量大小。
3. 反相器：通过反向干涉原始声音，实现一些特殊效果的处理。
4. 压缩器：将局部的音频信号进行压缩，使其更好地适应整体声音环境，避免失真。
三、混频处理
调音台还可以进行多路混音处理。
对于多路输入，需要将其分别调整到相同的音量、音色水平，以确保混合后的总声音更加平衡、美观。
此外，还可以通过混响、延时等效果器来改变音色。
四、音频输出
最后，需要将输出信号发送至录音设备、扬声器等，以完成音频的播放。
通常，使用XLR线将音频输出设备连接至相应的输出端口，即可实现音频的信号输出。
总之，掌握调音台的使用方法是音乐制作过程中非常重要的一部分，能够使音乐达到更好的效果并提升整体品质。
通过本文的介绍，相信大家对调音台的使用方法也有了更全面的了解，希望你在音乐制作的过程中能够得心应手，更好地发挥音乐的灵魂。
看你问了很多问题了关于雅马哈台子的问题。
那么我就帮你说明一下调音台的各个插孔和旋钮的作用吧。
图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。
这些我们称他为卡农插孔。
他的作用是接话筒的平衡插口。
对应下来标有LINE的插口我们称为直插。
他的作用也是接话筒。
他还有其他的作用就是连接一些周边设备。
比如效果器等等。
第三排标有INSERT这些插口也是直插口。
我们称他为断点输入，作用是将一些有需要的设备串联到调音台里。
第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。
他的作用是控制他所对应的那一路的主音量。
第五排√80按键的意思是低音切除。
按下此键，这一路80HZ一下的频率全部切除。
一般这个按键是用于人声的话筒。
作用是保证人声话筒的干净。
第六排标有COMP的黄色旋钮是雅马哈调音台一个特有的功能旋钮。
这个旋钮的功能是压限。
作用是保护设备。
一般情况下都是保持他在0db。
也就是上图所标的这个位置。
第七排标有PEAK的灯是信号过载灯。
当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。
也就是说这个灯不能亮。
第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。
第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。
他的频率从250HZ 到5kHZ。
第十排的蓝色旋钮是控制这一路中音的旋钮。
也就是说你要控制这一路的中音要配合上面一排的频率快旋钮来使用。
将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。
第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。
第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。
他对应调音台右上角的SEND+4DBU的AUX1，AUX2，AUX3的插孔。
YAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、MIC输入插口（通道1-4、5/6、7/8）这些是平衡式XLR型话筒输入插口。
2、LINE输入插口（通道1-4）这些是平衡式TRS耳机插口型线性输入插口。
3、LINE输入插口（通道5/6-11/12）这些是非平衡式耳机插口型立体声线性插入插口。
4、LINE输入插口（9/10、11/12）这些是非平衡式立体声RCA针式插口。
5、INSERT插口（通道1-4）每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。
这些INSERT 插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。
这些插口是TRS（尖端、环、套筒）耳机插口，可以同时携带发送信号和返回信号。
6、GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯（9）仅在最高输入瞬间峰值时偶尔短暂地亮起。
7、√88开关（高通滤波器）此开关使HPF打开或者关闭。
要打开HPF，请按下此开关，HPF将削去80HZ以下的频率（HPF不使用于立体声输入通道3、4的线性输入）。
8、COPMP控制按钮调节应用到通道的压缩电平值。
将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。
将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。
9、PEAK指示灯检测EQ后信号的峰值电平。
当电平达到削波以下3dB时，PEAK指示灯亮红灯。
对于配有XLR的立体声输入通道（5/6和7/8），将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。
10、均衡器（HIGH、MID、LOW）该三频段均衡器可在高、中和低三个频率带调节通道。
通道9/10和11/12有两个频率带：高和低。
将旋钮设定在下箭头位置可以在相应的频率带产生平坦的响应。
调音台的使用方法图解调音台是音频设备中非常重要的一部分，它可以帮助我们对声音进行调节和控制，让音乐或者演讲更加清晰、动听。
下面我们将通过图解的方式来介绍调音台的使用方法，希望能够帮助大家更好地了解和使用调音台。
首先，让我们来认识一下调音台的各个部分。
调音台通常由输入通道、输出通道、音量控制、音色控制、效果器和总线等部分组成。
每个部分都有自己的功能，下面我们将逐一介绍。
输入通道是调音台接收音频信号的地方，可以连接麦克风、乐器或其他音频设备。
在输入通道上，通常有增益控制、音量控制、音色控制和效果器等调节按钮，可以根据需要对音频信号进行调节和处理。
输出通道是调音台将处理后的音频信号输出的地方，可以连接扬声器、录音设备或其他音频设备。
在输出通道上，通常有音量控制和音色控制等调节按钮，可以对输出的音频信号进行最后的调节。
音量控制是调音台上非常重要的一部分，它可以帮助我们对每个通道的音量进行精确的控制，让音频信号的大小合适，不会出现过大或者过小的情况。
音色控制是调音台上让音频信号变得更加丰富和动听的部分，通过调节音色控制，我们可以改变音频信号的频率特性，让声音听起来更加柔和或者更加明亮。
效果器是调音台上让音频信号变得更加丰富和有趣的部分，通过效果器，我们可以给音频信号添加混响、合唱、延迟等效果，让声音听起来更加立体和迷人。
总线是调音台上用来对多个音频信号进行混音和输出的部分，通过总线，我们可以将多个音频信号混合在一起，输出到扬声器或者录音设备中。
通过以上介绍，相信大家对调音台的各个部分已经有了一定的了解。
在使用调音台时，需要注意以下几点：1. 接线要正确，保证音频信号的正常传输。
2. 注意音量控制，避免出现过大或者过小的情况。
3. 根据需要使用音色控制和效果器，让声音听起来更加丰富和有趣。
4. 注意混音和输出，保证最终的音频信号质量。
总的来说，调音台是音频设备中非常重要的一部分，它可以帮助我们对声音进行调节和控制，让音乐或者演讲更加清晰、动听。
YAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、MIC输入插口（通道1-4、5/6、7/8）这些是平衡式XLR型话筒输入插口。
2、LINE输入插口（通道1-4）这些是平衡式TRS耳机插口型线性输入插口。
3、LINE输入插口（通道5/6-11/12）这些是非平衡式耳机插口型立体声线性插入插口。
4、LINE输入插口（9/10、11/12）这些是非平衡式立体声RCA针式插口。
5、INSERT插口（通道1-4）每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。
这些INSERT插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。
这些插口是TRS（尖端、环、套筒）耳机插口，可以同时携带发送信号和返回信号。
6、GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯（9）仅在最高输入瞬间峰值时偶尔短暂地亮起。
7、开关（高通滤波器）此开关使HPF打开或者关闭。
要打开HPF，请按下此开关，HPF将削去80HZ以下的频率（HPF不使用于立体声输入通道3、4的线性输入）。
8、COPMP控制按钮调节应用到通道的压缩电平值。
将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。
将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。
9、PEAK指示灯检测EQ后信号的峰值电平。
当电平达到削波以下3dB时，PEAK指示灯亮红灯。
对于配有XLR的立体声输入通道（5/6和7/8），将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。
10、均衡器（HIGH、MID、LOW）该三频段均衡器可在高、中和低三个频率带调节通道。
通道9/10和11/12有两个频率带：高和低。
将旋钮设定在下箭头位置可以在相应的频率带产生平坦的响应。
将旋钮转向右侧可增强相应的频率段，而转向左侧可削弱该频率段。
调音台作用（一）调音台输入部分的插座、功能键①卡侬插座MIC：此即话筒插座，其上有三个插孔，分别标有1，2，3。
标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。
标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。
标号3为冷端（Cold）或称低端（Low），它作为传输信号的另一端。
由于2和3相对1的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔。
它的抗干扰性强，噪声低，一般用于有线话筒的连接。
②线路输入端（Line）：它是一种1/4"大三芯插座，采用1/4"大三芯插头（TRS），尖端（Tip）、环（Ring）、套筒（Sleeve），作为平衡信号的输入。
也可以采用1/ 4"大二芯插头（TS）作为平衡信号的输入。
其输入阻抗高，一般用于除话筒外的其他声源的输入插孔。
③插入插座（INS）：它是一种特殊使用的插座，平时其内部处于接通状态，当需要使用时，插入1/4"大三芯插头，将线路输入或话筒输入的声信号从尖端（Tip）引出去，经外部设备处理后，再由环（Ring）把声信号返回调音台，所以，这种插座又称为又出又进插座，有的调音台标成“Send/Return”或“in/out”插座。
④定值衰减（PAD）：按下此键，输入的声信号（通常是对Line端输入的声信号）将衰减20dB（即10倍），有的调音台，其衰减值为30dB。
它适用于大的声信号输入。
⑤增益调节（Gain）：它是用来调节输入声信号的放大量，它与PAD结合可使输入的声信号进入调音台时处于信噪比高、失真小的最佳状态，也就是可调节该路峰值指示灯处于欲亮不亮的最佳状态。
⑥低切按键（100Hz）：按下此键，可将输入声信号的频率成分中100Hz以下的成分切除。
此按键用于扩声环境欠佳，常有低频嗡嗡声的场合和低频声不易吸收的扩声环境。
⑦均衡调节（EQ）：它分为三个频段：高频段（H.F.）、中频段（M.F.）、低频段（L.F.），主要用于音质补偿。
YAMAHA mg12_4f小型模拟调音台中文说明书MIXING CONSOLEZHMG12/4FX2请在操作使用前首先仔细阅读下述内容请将本说明书存放在安全的地方以便将来随时参阅。
警告为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况 G只能使用本设备所规定的额定电压。
所要求的电压被印在本设备的铭牌上。
G只能使用规定的AC电源适配器PA-20或YAMAHA推荐的相应产品。
G请勿将电源线放在热源如加热器或散热器附近不要过分弯折或损伤电源线不要在其上加压重物不要将其放在可能被踩踏引起绊倒或可能被碾压的地方。
G请勿打开本设备并试图拆卸其内部零件或进行任何方式的改造。
本设备不含任何用户可自行修理的零件。
若出现异常请立即停止使用并请有资格的YAMAHA维修人员进行检修。
G请勿让本设备淋雨或在水附近?俺笔肪持惺褂锚蠡蚪 ?幸禾宓娜萜鞣旁谄渖溪蠓裨蚩赡芑岬贾乱禾褰θ肴魏慰凇?G切勿用湿手插拔电源线插头。
G若电源线出现磨损或损坏使用设备过程中声音突然中断或因此而发出异常气味或冒烟请立即关闭电源开关从电源插座中拔出电源线插头并请有资格的YAMAHA维修人员对设备进行检修。
G若本设备或AC电源适配器发生摔落或损坏请立即关闭电源开关从电源插座中拔出电源线插头并请有资格的YAMAHA维修人员对设备进行检修。
注意为了避免您或周围他人可能发生的人身伤害、设备或财产损失请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况 G当准备长期不使用本设备或发生雷电时请从电源插座中拔出电源线请务必抓住插头而不是电源插头。
G当从本设备或电源插座中拔出电源线插头时线。
直接拽拉电源线可能会导致损坏。
G为了避免产生不必要的噪音请在AC 电源适配器和本设备之间预留50cm或更多空间。
G请勿用布或毯子盖住或包裹AC电源适配器。
G移动设备之前请务必拔出所有的连接电缆。
YAMAHA_12路_MG124CX调音台_使用说明YAMAHA MG124CXYAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、 MIC输入插口(通道1-4、5/6、7/8)这些是平衡式XLR型话筒输入插口。
2、 LINE输入插口(通道1-4)这些是平衡式TRS耳机插口型线性输入插口。
3、 LINE输入插口(通道5/6-11/12)这些是非平衡式耳机插口型立体声线性插入插口。
4、 LINE输入插口(9/10、11/12)这些是非平衡式立体声RCA针式插口。
5、 INSERT插口(通道1-4)每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。
这些INSERT插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。
这些插口是TRS(尖端、环、套筒)耳机插口，可以同时携带发送信号和返回信号。
6、 GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯(9)仅在最高输入瞬间峰值时偶尔短暂地亮起。
7、开关(高通滤波器)此开关使HPF打开或者关闭。
要打开HPF，请按下此开关，HPF将削去80HZ以下的频率(HPF不使用于立体声输入通道3、4的线性输入)。
8、 COPMP控制按钮调节应用到通道的压缩电平值。
将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。
将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。
9、 PEAK指示灯检测EQ后信号的峰值电平。
当电平达到削波以下3dB时，PEAK指示灯亮红灯。
对于配有XLR的立体声输入通道(5/6和7/8)，将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。
10、均衡器(HIGH、MID、LOW)该三频段均衡器可在高、中和低三个频率带调节通道。
通道9/10和11/12有两个频率带:高和低。
将旋钮设定在下箭头位置可以在相应的频率带产生平坦的响应。
将旋钮转向右侧可增强相应的频率段，而转向左侧可削弱该频率段。
下表为三个频率带的EQ 类型、频率和强大削弱/增强。
11、AUX控制旋钮调节从通道发送到AUX总线的信号电平。
此旋钮通常应设在靠近下箭头的位置。
在立体声通道上，L(奇)和R(偶)通道的信号被混合后发送到AUX总线。
12、AUX PRE开关选择是否将前置衰减器或者后置衰减器的信号发送到AUX总线。
如果将此开关设定为开，调音台将前置衰减器信号(通道衰减器19前的信号)发送到AUX总线，使AUX输出不受衰减器的影响。
如果将此开关设定为关，调音台将后置衰减器信号发送到AUX总线。
13、EFFECT(AUX2)控制旋钮调节从通道发送到EFFECT总线的信号电平。
请注意，通道衰减器也会影响发送到总线的信号电平。
在立体声通道(5/6、7/8、9/10或11/12)上，L(奇)和R(偶)通道的信号被混合后发送到EFFECT总线。
14、PAN控制旋钮(1-4)PAN/BAL控制旋钮(5/6和7/8)BAL控制旋钮(9/10或11/12)PAN控制旋钮决定通道信号在GROUP1和GROUP2总线或STEREO L和R总线上的立体声位置。
BAL(平衡)控制旋钮设定左右通道之间的平衡。
输入到L输入(奇数通道)的信号将进入GROUP1总线或STEREOL总线;输入到R输入(偶数通道)的信号将进入GROUP2总线或STEREO R总线。
15、ON开关打开此开关可将信号发送到总线。
打开时开关亮橙灯。
16、PFL开关该开关用来监控通道前置衰减器信号。
按下此开关使其灯亮。
开关打开时，通道的前置衰减信号被输出到PHONES插口和MONITOR OUT 19 插口用于监听。
17、1-2开关此开关将通道信号输出到GROUP1和GROUP2总线。
18、ST开关该开关将通道信号输出到STEREO L和R总线。
19、通道衰减器调节通道信号的电平。
用这些衰减器调节各通道之间的平衡。
1、2TR IN插口这些RCA针式插口可用来输入立体声声源。
希望将CD播放器直接连接到调音台时，可使用这些插口。
2、REC OUT (L、R)插口可以将这些RCA针式插口链接到MD录音机等外接录音机上，以便录制与STEREO OUT插口输出信号相同的信号。
3、RETTURN L(MONO)、R插口这些是非平衡式耳机插口型线性插入插口。
这些插口接收的信号被发送到STEREO L/R总线及AUX总线。
这些插口一般用来接收从外接效果设备(混响、延迟等)返回的信号。
4、SEND插口AUX这是一种阻抗平衡式*耳机插口型输出插口。
此插口输出来自AUX总线的信号。
例如，可以用此插口来连接效果单元、视频滤波器或其他监听系统。
EFFECT这是一种阻抗平衡式*耳机插口型输出插口，输出来自EFFECT总线的信号。
例如，可用此插口连接外接效果单元。
5、STEREO OUT (L、R)插口这些插口传输调音台的立体声输出。
例如，可用这些插口连接驱动主音响的功率放大器，在用STEREO OUT主衰减器进行电平控制的同时录制调音台的立体声输出时，还可以将这些插口连接到录音设备。
XLR 插口XLR型平衡式输出插口。
LINE插口TRS耳机插口型平衡式输出插口。
6、GROUP OUT(1、2)插口这些阻抗平衡式*耳机插口可输出GROUP 1/2的信号。
可用这些插口连接多轨录音机、外接调音台或其他此类设备的输入插口。
7、MONITOR OUT插口将这些立体声耳机插口型输出插口连接到监听系统。
8、PHONES 插口将一对耳机连接此立体声耳机插孔。
PHONES插口输出的信号与MONITOR OUT插口相同。
9、PHANTOM +48V电源开关用此开关可打开或关闭幻相电源。
打开此开关时，调音台将向所有提供XLR话筒输入插口的通道提供+48V幻相电源。
使用一个或几个以幻相电源为电容的话筒时，请打开此开关。
10、RETURNAUX控制旋钮调节将RETURN插口(L(MONO)和R)接收的L/R信号发送到AUX总线的电平。
STEREO控制旋钮调节将RETURN插口(L(MONO)和R)接收的信号发送到STEREO L/R总线的电平。
11、MASTER SENDMASTER AUX控制旋钮调节发送到AUX SEND插口的信号电平。
MASTER EFFECT 控制旋钮调节发送到EFFECT总线的信号电平。
12、POWER指示灯调音台电源打开后，此指示灯亮。
13、电平表此LED表显示的有MONITOR开关14、2TR IN开关15和PFL开关所旋转的信号电平。
“0”段对应以标称输出电平。
当输出电平达到削波电平时，PEAK段亮红灯。
14、MONITOR/PHINESMONITOR开关如果将此开关设定为GROUP开，GROUP1/2总线信号将被发送到MONITOR OUT插口、PHONES插口和电平表。
如果设定为STEREO关，STEREO L/R总线信号将被发送到这些插口和电平表。
MONITOR控制旋钮控制输出到PHONES插口和MONITOR OUT插口的信号电平。
15、2TR IN2TR IN开关如果将此开关设定为TO MONITOR开，2TR IN 插口的输入信号将被发送到MONITOR OUT插口、PHINES插口和电平表。
如果设定为TO STEREO关，信号将被发送到STEREO L/R总线。
2TR IN控制旋钮调节从2TR IN插口发送到STEREO L/R总线的信号电平。
下图表示开关设置与信号选择之间的对应关系。
16、GROUP 1-2衰减器调节发送单GROUP OUT插口的信号电平。
17、ST开关如果打开此开关信号将通过GROUP1-2衰减器16发送到STEREO L/R总线。
GROUP 1信号进入STEREO L，GROUP2信号进入STEREO R。
18、STEREO OUT主衰减器调节发送到STEREO OUT插口的信号电平。
数字效果部分使用说明(只有MG124CX有数字效果): 1、 FOOT SWITCH 插口可以将YAMAHA FC5脚踏开关(另售)连接到此插口，用它来打开或关闭数字效果。
2、 PROGRAM数据盘从16种内部效果中选择一种。
3、 Parameter控制旋钮调节所选效果参数(深度、速度等)。
每种效果类型最后使用的参数将被保存。
4、 AUX控制旋钮调节从内部数字效果单元发送到AUX总线的信号电平。
5、 ON开关打开或关闭内部效果。
只有打开此开关，才能应用内部效果。
打开时开关亮橙灯。
可以用选购的YAMAHA FC5脚踏开关打开或关闭数字效果。
6、 PFL开关打开此开关可将效果信号发送到PFL总线。
7、 EFFECT RTN衰减器调节从内部数字效果单元发送到STEREO总线信号电平。
