预制空心板梁施工技术交底

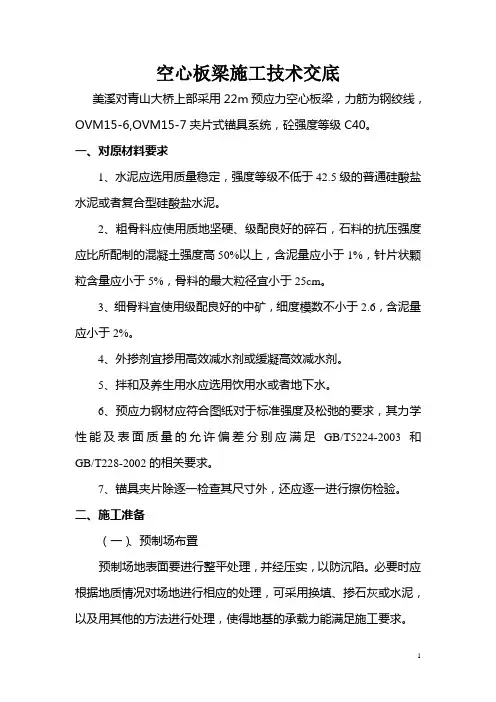

空心板梁施工技术交底美溪对青山大桥上部采用22m预应力空心板梁，力筋为钢绞线，OVM15-6,OVM15-7夹片式锚具系统，砼强度等级C40。

一、对原材料要求1、水泥应选用质量稳定，强度等级不低于42.5级的普通硅酸盐水泥或者复合型硅酸盐水泥。

2、粗骨料应使用质地坚硬、级配良好的碎石，石料的抗压强度应比所配制的混凝土强度高50%以上，含泥量应小于1%，针片状颗粒含量应小于5%，骨料的最大粒径宜小于25cm。

3、细骨料宜使用级配良好的中矿，细度模数不小于2.6，含泥量应小于2%。

4、外掺剂宜掺用高效减水剂或缓凝高效减水剂。

5、拌和及养生用水应选用饮用水或者地下水。

6、预应力钢材应符合图纸对于标准强度及松弛的要求，其力学性能及表面质量的允许偏差分别应满足GB/T5224-2003和GB/T228-2002的相关要求。

7、锚具夹片除逐一检查其尺寸外，还应逐一进行擦伤检验。

二、施工准备（一）、预制场布臵预制场地表面要进行整平处理，并经压实，以防沉陷。

必要时应根据地质情况对场地进行相应的处理，可采用换填、掺石灰或水泥，以及用其他的方法进行处理，使得地基的承载力能满足施工要求。

预制场梁的起吊、运输设备宜选用龙门吊机。

龙门可根据梁的重量选择，一般一组龙门配备两套吊装设备，一套吊装能力较小的用来装、拆模板及其他工作，另一套吊装能力较大的用来转运梁。

龙门吊机常用有型钢加工的专用龙门，或是贝雷桁架，万能杆件等自行拼装而成。

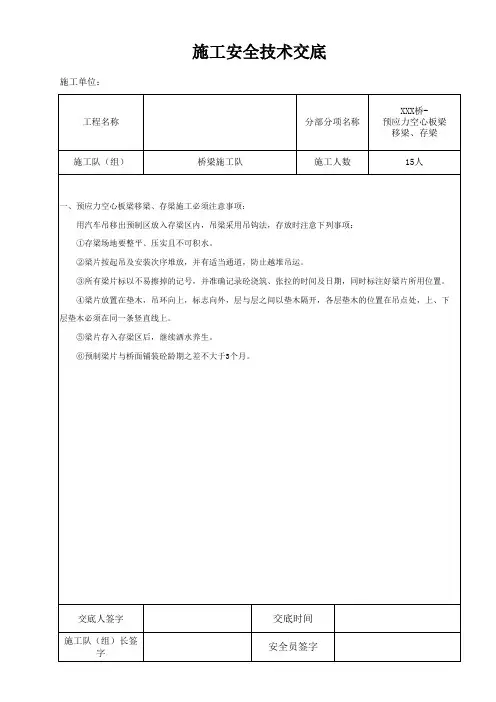

预制场布臵时应整体考虑梁的预制区、成品堆放场、运输车辆进出道路，梁体吊运出场等的平面布臵，使其相互配合，不干扰。

并且还要安排钢筋制作场面、砂石料堆放场、水泥仓库、拌和机作业场、水、电供应系统等。

预制场内应设臵功能良好的排水系统，以排除预制养生用水和雨水，使场内无积水，对于多雨的地区，场区内的道路、预制区、存梁区还应进行硬化隔水，防止水渗入地下造成地基软化，使地基的承载力下降而造成梁体不均匀沉降引起断裂等事故。

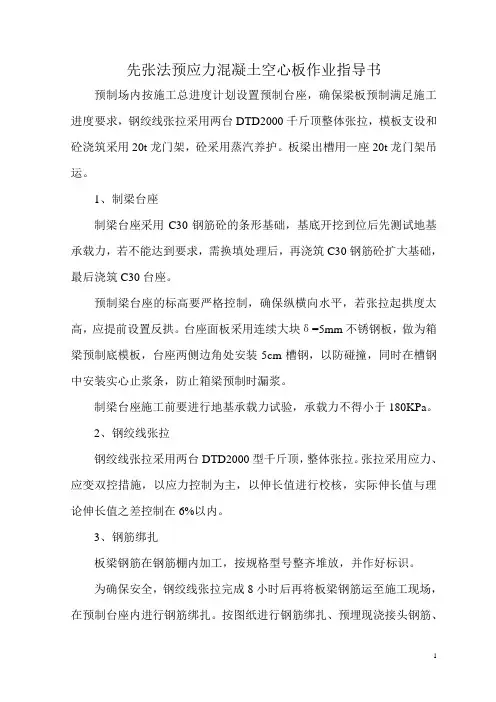

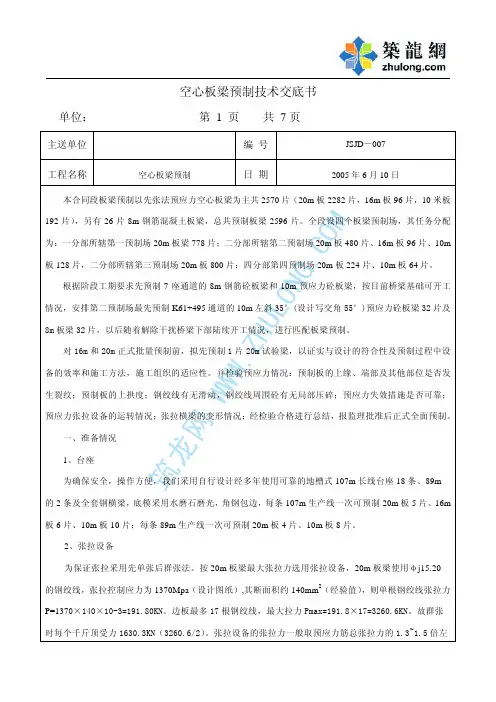

先张法预应力混凝土空心板作业指导书预制场内按施工总进度计划设置预制台座，确保梁板预制满足施工进度要求，钢绞线张拉采用两台DTD2000千斤顶整体张拉，模板支设和砼浇筑采用20t龙门架，砼采用蒸汽养护。

板梁出槽用一座20t龙门架吊运。

1、制梁台座制梁台座采用C30钢筋砼的条形基础，基底开挖到位后先测试地基承载力，若不能达到要求，需换填处理后，再浇筑C30钢筋砼扩大基础，最后浇筑C30台座。

预制梁台座的标高要严格控制，确保纵横向水平，若张拉起拱度太高，应提前设置反拱。

台座面板采用连续大块δ=5mm不锈钢板，做为箱梁预制底模板，台座两侧边角处安装5cm槽钢，以防碰撞，同时在槽钢中安装实心止浆条，防止箱梁预制时漏浆。

制梁台座施工前要进行地基承载力试验，承载力不得小于180KPa。

2、钢绞线张拉钢绞线张拉采用两台DTD2000型千斤顶，整体张拉。

张拉采用应力、应变双控措施，以应力控制为主，以伸长值进行校核，实际伸长值与理论伸长值之差控制在6%以内。

3、钢筋绑扎板梁钢筋在钢筋棚内加工，按规格型号整齐堆放，并作好标识。

为确保安全，钢绞线张拉完成8小时后再将板梁钢筋运至施工现场，在预制台座内进行钢筋绑扎。

按图纸进行钢筋绑扎、预埋现浇接头钢筋、护栏预埋钢筋和伸缩缝预埋件。

钢筋绑扎时，注意防雨、防潮，防止钢绞线和底模锈蚀。

4、模板支设板梁模板采用定型钢模，钢模面板采用5mm厚平整钢板，为增加强度，钢板上附加肋板。

钢模使用前，应充分除锈并涂刷优质机油作为脱膜剂。

模板之间的缝隙用橡胶条填充，以防止施工过程中漏浆。

侧模底部用万能杆件顶紧，设斜撑、斜拉杆支撑于底模两侧的纵向砼块上，模板上面设调节螺栓，调节模内尺寸，模板外用花篮螺丝与传力墙对拉，整个支撑系统牢固，拆装方便。

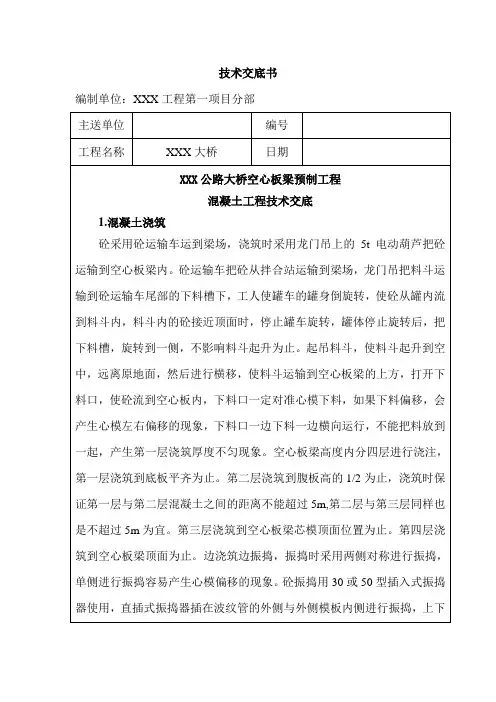

5、砼浇筑（1）按配合比要求搅拌砼。

砼搅拌采用750型强制式搅拌机，骨料采用电子配料斗，运输采用8m3罐车，浇筑采用20t龙门吊配合料斗进行。

（2）混凝土采用拌和场集中拌和，混凝土运输车运输，混凝土浇筑前对支架、模板、钢筋和预埋件进行检查，确保符合设计要求后方可浇筑。

（建筑工程管理）预制空心板施工技术交底后张法预应力宽幅空心板梁预制施工技术交底1、工程概况：预制厂承担本标段海傍大桥、旧滘涌中桥、低涌大桥、、低涌2＃分离式立交桥宽幅空心板梁的生产工作。

其中，海傍大桥、低涌大桥、低涌2＃分离式立交桥上部结构为20m 预应力砼宽幅空心板梁，共610片；旧窖涌中桥上部结构为16m 预应力砼宽幅空心板梁，共60片。

梁厂内共设20m板梁台座21个，其中中板台座19个，边板台座2个。

2、施工工艺施工工艺流程如下：绑扎底板、腹板钢筋安装锚具、波纹管侧模安装浇筑底板砼安装芯摸绑扎顶板钢筋浇筑腹板、顶板砼模板拆除养护钢绞线穿束预应力钢绞线张拉(1)、钢筋制作、绑扎及波纹管定位进场钢筋应有出厂质量证明书，且按规定分批取样试验，只有试验结果符合规范的要求方能使用，杜绝不合格产品进入工地，如果试验结果不合格立即将这批钢筋清除出场。

钢筋在加工厂统壹制作，严格按设计图纸下料、弯制。

钢筋绑扎分俩次进行，先绑扎腹板、横隔板钢筋及波纹管的固定，经监理检查验收后，方可安装模板，同时预埋伸缩缝、防撞护拦的预埋钢筋。

波纹管安装应严格按照图纸中坐标进行安装，事先在底模上分出波纹管坐标点，覆板钢筋绑扎完毕，从底模量出坐标点波纹管底的高度，焊横筋，横筋焊接完毕，从壹端穿入波纹管，穿入时，从后端推入，不可用力拉，以免从波纹管接头拉出，波纹管就位后，用钢筋托架焊牢在箍筋上，波纹管接头用大壹号同型波纹管连接，接头处用密封胶带纸封裹，严防漏浆。

(2)、侧模安装立模前，对模板表面涂刷脱模剂。

立模用龙门吊配合人工进行，用吊车将模板靠到边后，固定上下拉杆，然后调整模板垂直度，将梁端的锚垫板固定后再立端模，模板安装的几何尺寸要符合规范要求。

(3)、浇筑底板砼水泥、砂石料、外加剂及拌合水各项性能指标均需符合《规范》要求。

水泥存放期限不超过壹个月，如有超期过多及板结的水泥应作废料处理，水泥库存量以10天使用量为准。

砼外加剂不得受潮，以免影响使用效果。

施工技术交底记录空心板施工工艺流程图清理台座式振动棒振捣和附着式振捣器振捣，振动棒插入时应避开波纹管和芯模，并防止因振捣不当而使芯模上浮、变形。

针对芯模在浇筑混凝土时可能上浮的问题，采取了确切可行的措施防止芯模上浮。

首先在绑扎钢筋时根据设计空心孔位置、尺寸预先绑扎圆形抗上浮钢筋，并绑扎牢固，抗上浮钢筋间距为50cm。

其次在浇注混凝土过程中，在芯模顶均匀垫上五道条形钢板，将特制卡具压于条形钢板上并与侧模用螺栓锁牢。

卡具为在比梁板宽度长的角钢条下焊上底口为弧形的厚铁板，用于防止芯模在浇注混凝土时上浮。

卡具在逐渐浇筑完顶板砼时逐个拆除。

5、拆模侧模拆除在空心板砼达到规要求强度，且保证砼不至因拆模而坍塌、被碰损、拉伤、沾模时进行。

综合考虑施工质量、施工进度和施工难度，应掌握好抽出芯模的时间，在砼达到一到强度、保证不至塌陷、出现裂缝和被拉伤及时将芯模拆除，板梁浇筑后及时覆盖养生，保证砼的质量。

砼浇筑注意事项：（1 ）混凝土在浇筑过程中应一次浇筑完成，中间不得停止，分层浇筑厚度每层不宜超过30厘米，砼浇筑完成后应进行顶板拉毛处理。

（2）夏季高温季节施工，混凝土容易风干，在浇筑完毕后应及时覆盖草帘，以防水分过分蒸发，表面及时进行洒水养护。

6、预应力钢绞线拉（1）预应力钢绞线拉预应力施工用钢绞线及锚具运至工地后应有质保书。

在施工预应力前，施工设备、材料、施工工艺必须报监理工程师批准，后方可实施，施工要求如下：1）、设备①千斤顶需有资质有计量检测单位进行标定，使用超过六个月，需重新标^定O②所有设备每隔两个月需进行一次检查和保养。

2）、下料和穿索①钢绞线的下料长度按孔道长度加两端70厘米工作长度下料，下料切割采用砂轮切割机切割，不得使用乙炔焰。

②钢绞线束编束时，应梳理顺直，每隔两米用细铅丝绑扎固定，防止相互缠绞。

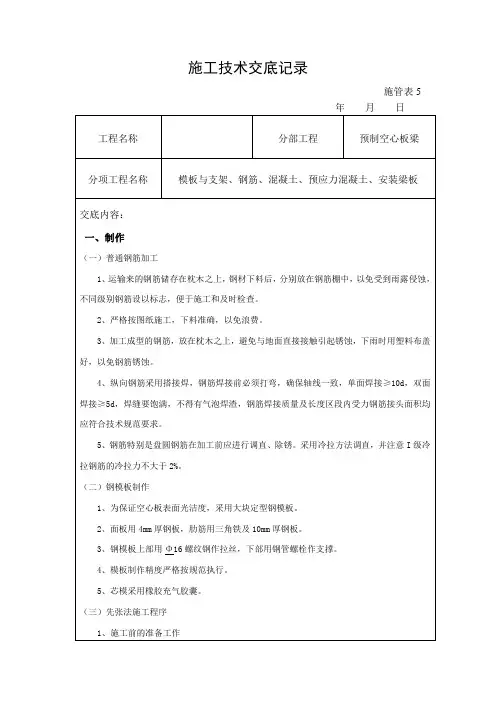

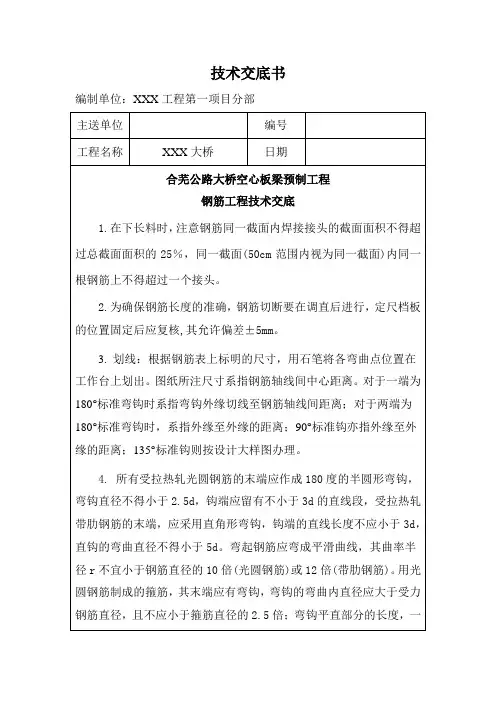

施工技术交底记录施管表5年月日工程名称分部工程预制空心板梁分项工程名称模板与支架、钢筋、混凝土、预应力混凝土、安装梁板交底内容：一、制作（一）普通钢筋加工1、运输来的钢筋储存在枕木之上，钢材下料后，分别放在钢筋棚中，以免受到雨露侵蚀，不同级别钢筋设以标志，便于施工和及时检查。

2、严格按图纸施工，下料准确，以免浪费。

3、加工成型的钢筋，放在枕木之上，避免与地面直接接触引起锈蚀，下雨时用塑料布盖好，以免钢筋锈蚀。

4、纵向钢筋采用搭接焊，钢筋焊接前必须打弯，确保轴线一致，单面焊接≥10d，双面焊接≥5d，焊缝要饱满，不得有气泡焊渣，钢筋焊接质量及长度区段内受力钢筋接头面积均应符合技术规范要求。

5、钢筋特别是盘圆钢筋在加工前应进行调直、除锈。

采用冷拉方法调直，并注意I级冷拉钢筋的冷拉力不大于2%。

（二）钢模板制作1、为保证空心板表面光洁度，采用大块定型钢模板。

2、面板用4mm厚钢板，肋筋用三角铁及10mm厚钢板。

3、钢模板上部用Φ16螺纹钢作拉丝，下部用钢管螺栓作支撑。

4、模板制作精度严格按规范执行。

5、芯模采用橡胶充气胶囊。

（三）先张法施工程序1、施工前的准备工作①钢绞线下料时应考虑Ф10cm丝杆伸进底模长度，一般约为88m左右，将钢绞线按照图纸设计逐根穿入预应力失效硬塑料管。

②检查张拉机具及其他相关机具，使之处于完好状态。

③原材料试验及底模检查，报监理验收。

④检查施工现场电力及水源的供应情况是否能保证施工。

2、梁体放样在台面刷隔离剂之前，将每条张拉线上的每片空心板梁按梁端距离1.0m准确放样到台面上。

3、将活动横梁施放到位，并将千斤顶和油泵施放到位。

4、穿Ф10cm丝杆连接钢绞线①沿台面在梁体端部放置一根方木，防止脱模剂污染钢绞线。

②在固定钢横梁的定位板内按照图纸要求相应穿入Ф10cm丝杆，并装配线杆连接器，连接钢绞线。

③钢绞线全部连接完后，在Ф10cm丝杆的另一端穿入高强螺母，连接深入活动横梁的Ф10cm丝杆，并在其一端穿入高强螺母，在两个钢横梁之间对称放入两个千斤顶，以此作为张拉钢绞线初应力的支撑点。

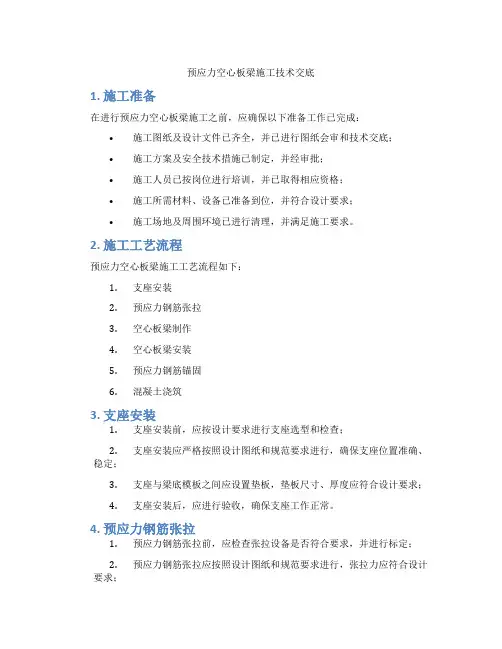

预应力空心板梁施工技术交底1. 施工准备在进行预应力空心板梁施工之前，应确保以下准备工作已完成：•施工图纸及设计文件已齐全，并已进行图纸会审和技术交底；•施工方案及安全技术措施已制定，并经审批；•施工人员已按岗位进行培训，并已取得相应资格；•施工所需材料、设备已准备到位，并符合设计要求；•施工场地及周围环境已进行清理，并满足施工要求。

2. 施工工艺流程预应力空心板梁施工工艺流程如下：1.支座安装2.预应力钢筋张拉3.空心板梁制作4.空心板梁安装5.预应力钢筋锚固6.混凝土浇筑3. 支座安装1.支座安装前，应按设计要求进行支座选型和检查；2.支座安装应严格按照设计图纸和规范要求进行，确保支座位置准确、稳定；3.支座与梁底模板之间应设置垫板，垫板尺寸、厚度应符合设计要求；4.支座安装后，应进行验收，确保支座工作正常。

4. 预应力钢筋张拉1.预应力钢筋张拉前，应检查张拉设备是否符合要求，并进行标定；2.预应力钢筋张拉应按照设计图纸和规范要求进行，张拉力应符合设计要求；3.预应力钢筋张拉过程中，应采取措施防止钢筋断裂、滑动等事故；4.预应力钢筋张拉后，应进行锚固，并按照要求进行验收。

5. 空心板梁制作1.空心板梁制作前，应根据设计图纸进行模板设计，并制作模板；2.空心板梁制作应按照设计要求和施工工艺进行，确保梁体尺寸、形状符合设计要求；3.空心板梁制作过程中，应采取措施保证混凝土密实，防止出现蜂窝、麻面等质量问题；4.空心板梁制作完成后，应进行验收。

6. 空心板梁安装1.空心板梁安装前，应检查梁体尺寸、形状是否符合设计要求；2.空心板梁安装应按照设计要求和施工工艺进行，确保梁体安装稳定、垂直；3.空心板梁安装过程中，应采取措施防止梁体变形、损坏；4.空心板梁安装完成后，应进行验收。

7. 预应力钢筋锚固1.预应力钢筋锚固前，应检查锚固设备是否符合要求，并进行标定；2.预应力钢筋锚固应按照设计图纸和规范要求进行，锚固力应符合设计要求；3.预应力钢筋锚固过程中，应采取措施防止钢筋断裂、滑动等事故；4.预应力钢筋锚固后，应进行验收。

技术交底书编制单位：XXX工程第一项目分部技术交底书编制单位：XXX工程第一项目分部更好地粘在一起，并充满孔道，掺入水泥用量的8%TM-IV型AEA低碱混凝土膨胀剂。

由一端压浆直至另一端冒规定稠度水泥浆后，将该端木塞塞紧，压浆的最大压力为0.5-0.7MP.再从原压浆端补压浆以达到孔道内水泥浆饱满的效果,至冒出清水然后稳压2min。

压浆时，每工作班留取4组7.07×7.07×7.07cm立方体试块，一组与构件同条件养护，起吊时送压。

其余3组标准养护28天检查其抗压强度，作为水泥浆的质量评定标准。

压浆工艺（1）孔道压浆的顺序是先下后上，要将集中在一处的孔一次压完，若中间因故停歇时，应立即将孔道内的水泥浆冲洗干净，以便重新压浆时，孔道畅通无阻。

对曲线孔道和竖向孔道应由最低点的压浆孔压入，由最高点的排气孔排气和泌水。

（2）压浆管路长度不宜超过25m，每个压浆孔道两端的锚塞进、出浆口均安装一节带阀门的短管，以备压注完毕时封闭，保证孔道内的水泥浆在有压状态下凝固，整个压注系统及胶管各阀门处内径不小于10mm，以防堵塞。

（3）预应力筋张拉后，应尽早进行孔道压浆，一般不宜超过14d，压浆一般分两次进行，每一孔道宜于两端各压浆一次，两次的间隔时间以达到先压注的水泥浆充分泌水又未初凝为度，一般为30min—45min，也可从构件中部灌浆孔压入，再从两端的灌浆孔把空隙补满，对泌水率较小的水泥浆，通过试验证明可达到孔道饱满时，可采用一次压浆的方法。

（4）空心板梁张拉后，立即进行钢绞线切割，钢绞线切割时，采用专业的切割机，切割机采用抱箍固定在锚具上，固定必须牢固。

切割手必技术交底书编制单位：XXX工程第一项目分部技术交底书编制单位：XXX工程第一项目分部技术交底书编制单位：XXX工程第一项目分部技术交底书编制单位：XXX工程第一项目分部编制单位：XXX工程第一项目分部编制单位：XXX工程第一项目分部编制单位：XXX工程第一项目分部编制单位：XXX工程第一项目分部技术交底书编制单位：XXX工程第一项目分部技术交底书编制单位：XXX工程第一项目分部。

技术交底书编制单位：XXX工程第一项目分部
更好地粘在一起，并充满孔道，掺入水泥用量的8%TM-IV型AEA低碱混凝土膨胀剂。

由一端压浆直至另一端冒规定稠度水泥浆后，将该端木塞塞紧，压浆的最大压力为0.5-0.7MP.再从原压浆端补压浆以达到孔道内水泥浆饱满的效果,至冒出清水然后稳压2min。

压浆时，每工作班留取4组7.07×7.07×7.07cm立方体试块，一组与构件同条件养护，起吊时送压。

其余3组标准养护28天检查其抗压强度，作为水泥浆的质量评定标准。

压浆工艺
（1）孔道压浆的顺序是先下后上，要将集中在一处的孔一次压完，若中间因故停歇时，应立即将孔道内的水泥浆冲洗干净，以便重新压浆时，孔道畅通无阻。

对曲线孔道和竖向孔道应由最低点的压浆孔压入，由最高点的排气孔排气和泌水。

（2）压浆管路长度不宜超过25m，每个压浆孔道两端的锚塞进、出浆口均安装一节带阀门的短管，以备压注完毕时封闭，保证孔道内的水泥浆在有压状态下凝固，整个压注系统及胶管各阀门处内径不小于10mm，以防堵塞。

（3）预应力筋张拉后，应尽早进行孔道压浆，一般不宜超过14d，压浆一般分两次进行，每一孔道宜于两端各压浆一次，两次的间隔时间以达到先压注的水泥浆充分泌水又未初凝为度，一般为30min—45min，也可从构件中部灌浆孔压入，再从两端的灌浆孔把空隙补满，对泌水率较小的水泥浆，通过试验证明可达到孔道饱满时，可采用一次压浆的方法。

（4）空心板梁张拉后，立即进行钢绞线切割，钢绞线切割时，采用专业的切割机，切割机采用抱箍固定在锚具上，固定必须牢固。

切割手必。

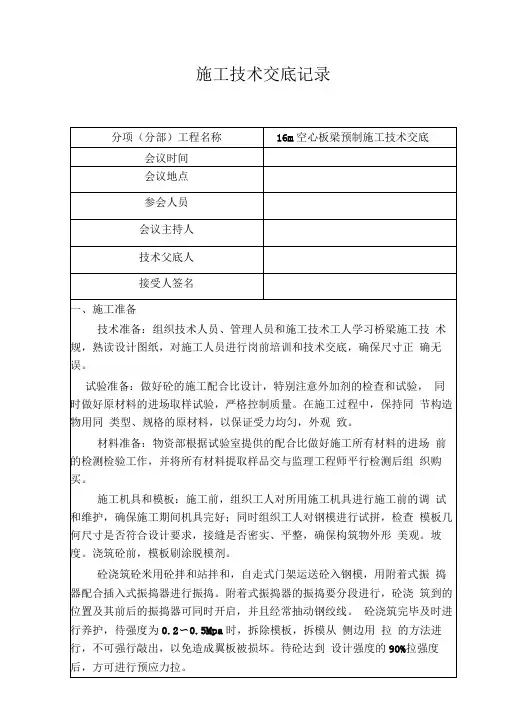

技术交底记录空心板预制安装施工方案一、空心板的预制1. 后张法预应力空心板的施工工艺流程施工准备一制、存梁台座的修建一梁板钢筋网制作与安装一波纹管制作与安装一贯穿钢绞线一安装模板一浇筑混凝土一混凝土养护一拆除模板T预应力筋张拉锚固一孔道压浆一封端及养护一梁板出槽、起吊存放。

2. 施工方法说明2.1 施工准备在梁体施工前，首先进行“四通一平”工作，即水通、电通、通讯通、路通和平整场地等。

然后进行制梁前的梁体台座砌筑、场地硬化（用10cm厚混凝土浇筑）、生产、生活、办公等临时用房的修建等施工，并处理好场地的排水问题，防止积水产生不利影响。

2.2 钢筋的加工、绑扎和安装钢筋的规格必须符合设计图纸和规范的要求，进场的钢筋应具有出厂证明书，而且需要对材质进行试验并报监理工程师验收。

钢筋的绑扎在预制台座上绑扎，顶板钢筋等安装了内模之后，再安装就位。

所有的钢筋事先在钢筋加工棚加工成型，运至制梁台座上绑扎成钢筋骨架。

钢筋的弯制成形必须按照规范要求进行，加工后的偏差满足表一要求。

钢筋的级别、直径、根数和间距均应符合设计要求。

绑扎或焊接的钢筋网或钢筋骨架不得有变形、松脱和开焊，钢筋位置的偏差不得超过表二的规定。

现场绑扎钢筋时，钢筋接头的位置应满足规范要求，钢筋的交叉点应用扎丝绑扎结实或用点焊焊牢，交叉钢筋应相互垂直。

2.3波纹管的制作与安装、贯穿钢绞线本工程所用预埋管道的金属波纹管为标准型波纹管。

在安装前应做受力和灌水试验，以检查有无渗漏现象，确无变形、渗漏方可使用。

安装时严格按照设计图纸定位好定位钢筋，然后埋设管道。

定位钢筋间距，对直线管道不宜大于80cm对曲线管道应适当加密。

管道安装允许偏差，梁长方向为土30mm梁高方向为土10mm管道间距的允许偏差，同排管道为10mm上下层管道亦为10mm当波纹管需要接长时，可采用大一号同型号波纹管作为接头管，接头管长度：管径为40mn r65mni时取200mm管径为70mnrr85mn时取250mm管径为90mm以上时取300mm管两端用密圭寸胶带或塑料热缩管封裹，以防接头处漏浆。
