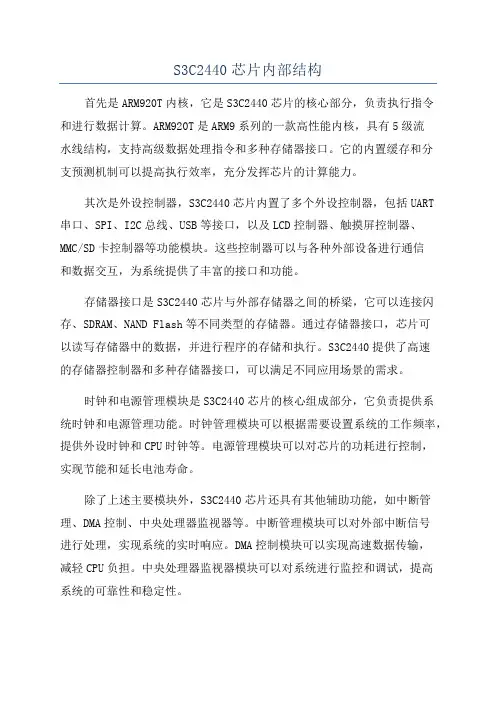

S3C2440芯片内部结构首先是ARM920T内核，它是S3C2440芯片的核心部分，负责执行指令和进行数据计算。
ARM920T是ARM9系列的一款高性能内核，具有5级流水线结构，支持高级数据处理指令和多种存储器接口。
它的内置缓存和分支预测机制可以提高执行效率，充分发挥芯片的计算能力。
其次是外设控制器，S3C2440芯片内置了多个外设控制器，包括UART串口、SPI、I2C总线、USB等接口，以及LCD控制器、触摸屏控制器、MMC/SD卡控制器等功能模块。
这些控制器可以与各种外部设备进行通信和数据交互，为系统提供了丰富的接口和功能。
存储器接口是S3C2440芯片与外部存储器之间的桥梁，它可以连接闪存、SDRAM、NAND Flash等不同类型的存储器。
通过存储器接口，芯片可以读写存储器中的数据，并进行程序的存储和执行。
S3C2440提供了高速的存储器控制器和多种存储器接口，可以满足不同应用场景的需求。
时钟和电源管理模块是S3C2440芯片的核心组成部分，它负责提供系统时钟和电源管理功能。
时钟管理模块可以根据需要设置系统的工作频率，提供外设时钟和CPU时钟等。
电源管理模块可以对芯片的功耗进行控制，实现节能和延长电池寿命。
除了上述主要模块外，S3C2440芯片还具有其他辅助功能，如中断管理、DMA控制、中央处理器监视器等。
中断管理模块可以对外部中断信号进行处理，实现系统的实时响应。
DMA控制模块可以实现高速数据传输，减轻CPU负担。
中央处理器监视器模块可以对系统进行监控和调试，提高系统的可靠性和稳定性。
总结起来，S3C2440芯片的内部结构包括ARM920T内核、外设控制器、存储器接口、时钟和电源管理等模块。
这些模块相互协作，共同完成系统的计算、通信、存储和控制等任务。
有了这些丰富的硬件资源和功能，S3C2440芯片可以满足不同应用领域的需求，为嵌入式系统的开发和应用提供了良好的支持。

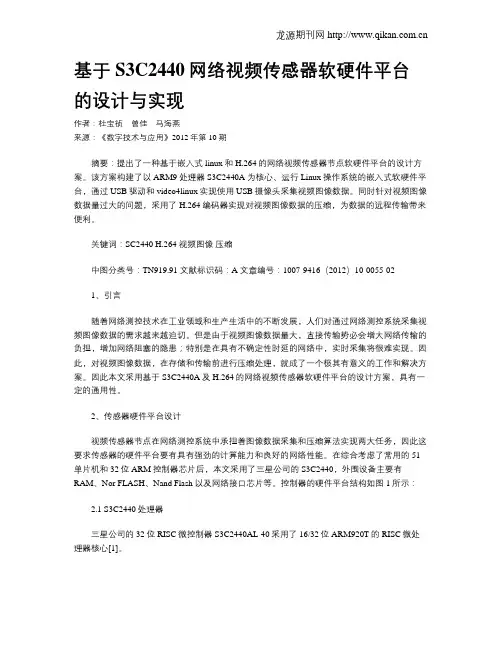

基于S3C2440网络视频传感器软硬件平台的设计与实现作者：杜宝祯曽佳马海燕来源：《数字技术与应用》2012年第10期摘要：提出了一种基于嵌入式linux和H.264的网络视频传感器节点软硬件平台的设计方案。
该方案构建了以ARM9处理器S3C2440A为核心、运行Linux操作系统的嵌入式软硬件平台，通过 USB驱动和video4linux实现使用USB摄像头采集视频图像数据。
同时针对视频图像数据量过大的问题，采用了H.264编码器实现对视频图像数据的压缩，为数据的远程传输带来便利。
关键词：SC2440 H.264 视频图像压缩中图分类号：TN919.91 文献标识码：A 文章编号：1007-9416（2012）10-0055-021、引言随着网络测控技术在工业领域和生产生活中的不断发展，人们对通过网络测控系统采集视频图像数据的需求越来越迫切。
但是由于视频图像数据量大，直接传输势必会增大网络传输的负担，增加网络阻塞的隐患；特别是在具有不确定性时延的网络中，实时采集将很难实现。
因此，对视频图像数据，在存储和传输前进行压缩处理，就成了一个极其有意义的工作和解决方案。
因此本文采用基于S3C2440A及H.264的网络视频传感器软硬件平台的设计方案，具有一定的通用性。
2、传感器硬件平台设计视频传感器节点在网络测控系统中承担着图像数据采集和压缩算法实现两大任务，因此这要求传感器的硬件平台要有具有强劲的计算能力和良好的网络性能。
在综合考虑了常用的51单片机和32位ARM控制器芯片后，本文采用了三星公司的S3C2440，外围设备主要有RAM、Nor FLASH、Nand Flash以及网络接口芯片等。
控制器的硬件平台结构如图1所示：2.1 S3C2440处理器三星公司的32位RISC微控制器S3C2440AL-40采用了16/32位ARM920T的RISC微处理器核心[1]。
ARM920T具备AMBA BUS，MMU和Harvard高速缓冲架构，使得数据处理能力更加强劲。

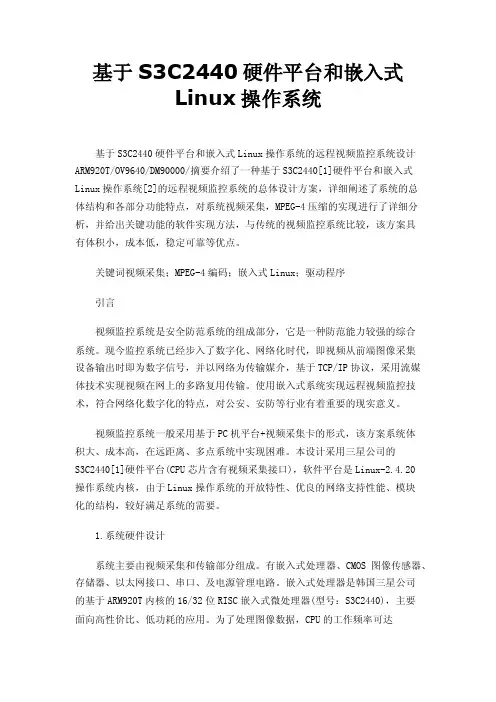

基于S3C2440硬件平台和嵌入式Linux操作系统基于S3C2440硬件平台和嵌入式Linux操作系统的远程视频监控系统设计ARM920T/OV9640/DM90000/摘要介绍了一种基于S3C2440[1]硬件平台和嵌入式Linux操作系统[2]的远程视频监控系统的总体设计方案，详细阐述了系统的总体结构和各部分功能特点，对系统视频采集，MPEG-4压缩的实现进行了详细分析，并给出关键功能的软件实现方法，与传统的视频监控系统比较，该方案具有体积小，成本低，稳定可靠等优点。
关键词视频采集；MPEG-4编码；嵌入式Linux；驱动程序引言视频监控系统是安全防范系统的组成部分，它是一种防范能力较强的综合系统。
现今监控系统已经步入了数字化、网络化时代，即视频从前端图像采集设备输出时即为数字信号，并以网络为传输媒介，基于TCP/IP协议，采用流媒体技术实现视频在网上的多路复用传输。
使用嵌入式系统实现远程视频监控技术，符合网络化数字化的特点，对公安、安防等行业有着重要的现实意义。
视频监控系统一般采用基于PC机平台+视频采集卡的形式，该方案系统体积大、成本高，在远距离、多点系统中实现困难。
本设计采用三星公司的S3C2440[1]硬件平台(CPU芯片含有视频采集接口)，软件平台是Linux-2.4.20操作系统内核，由于Linux操作系统的开放特性、优良的网络支持性能、模块化的结构，较好满足系统的需要。
1.系统硬件设计系统主要由视频采集和传输部分组成。
有嵌入式处理器、CMOS图像传感器、存储器、以太网接口、串口、及电源管理电路。
嵌入式处理器是韩国三星公司的基于ARM920T内核的16/32位RISC嵌入式微处理器(型号：S3C2440)，主要面向高性价比、低功耗的应用。
为了处理图像数据，CPU的工作频率可达400MHz。
S3C2440的资源包括LCD控制器，SDRAM控制器，摄像头接口，3路串行接口，IIC BUS接口，USB接口，触摸屏接口。

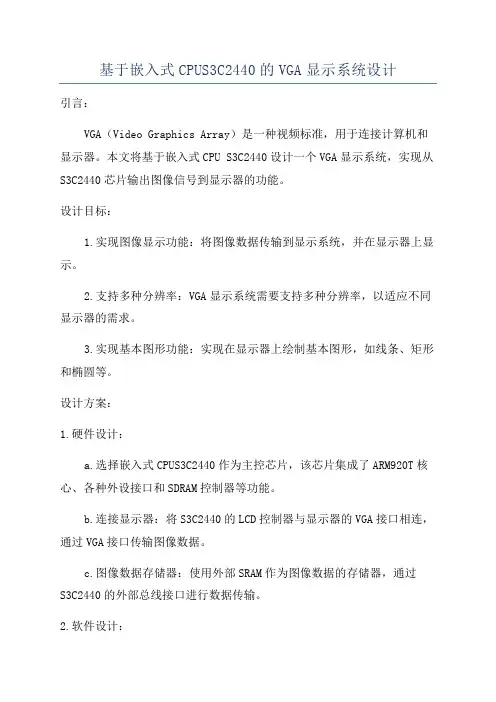

基于嵌入式CPUS3C2440的VGA显示系统设计引言：VGA（Video Graphics Array）是一种视频标准，用于连接计算机和显示器。
本文将基于嵌入式CPU S3C2440设计一个VGA显示系统，实现从S3C2440芯片输出图像信号到显示器的功能。
设计目标：1.实现图像显示功能：将图像数据传输到显示系统，并在显示器上显示。
2.支持多种分辨率：VGA显示系统需要支持多种分辨率，以适应不同显示器的需求。
3.实现基本图形功能：实现在显示器上绘制基本图形，如线条、矩形和椭圆等。
设计方案：1.硬件设计：a.选择嵌入式CPUS3C2440作为主控芯片，该芯片集成了ARM920T核心、各种外设接口和SDRAM控制器等功能。
b.连接显示器：将S3C2440的LCD控制器与显示器的VGA接口相连，通过VGA接口传输图像数据。
c.图像数据存储器：使用外部SRAM作为图像数据的存储器，通过S3C2440的外部总线接口进行数据传输。
2.软件设计：a. 操作系统：选择Linux作为操作系统，利用Linux的驱动程序来控制硬件和实现图像显示功能。
b.设备驱动程序：编写设备驱动程序，包括LCD控制器的驱动程序和VGA接口的驱动程序，实现数据传输和图像显示功能。
c.图形库：利用图形库来实现基本图形的绘制功能。
实施步骤：1.硬件实施：a.根据S3C2440的技术手册，连接S3C2440的LCD控制器到显示器的VGA接口，确保信号传输正常。
b.连接外部SRAM到S3C2440的外部总线接口，配置好SRAM的地址映射。
c.连接输入设备，如键盘或鼠标，以便用户可以与系统进行交互。
2.软件实施：a. 配置Linux内核，使其支持S3C2440的LCD控制器和VGA接口。
b.编写设备驱动程序，实现图像数据传输到显示器的功能。
这包括将图像数据从SRAM读取到LCD控制器的帧缓冲区，并将信号发送到VGA接口。
c.使用图形库，编写图形绘制函数，以实现在显示器上绘制基本图形的功能。

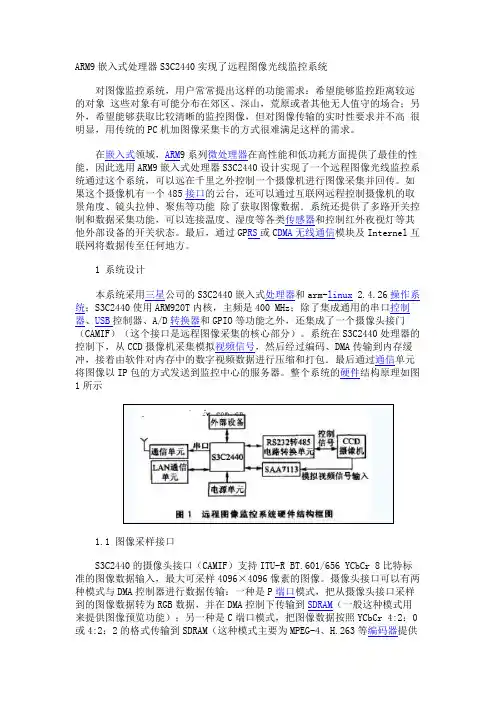

ARM9嵌入式处理器S3C2440实现了远程图像光线监控系统对图像监控系统，用户常常提出这样的功能需求：希望能够监控距离较远的对象这些对象有可能分布在郊区、深山，荒原或者其他无人值守的场合；另外，希望能够获取比较清晰的监控图像，但对图像传输的实时性要求并不高很明显，用传统的PC机加图像采集卡的方式很难满足这样的需求。
在嵌入式领域，ARM9系列微处理器在高性能和低功耗方面提供了最佳的性能，因此选用ARM9嵌入式处理器S3C2440设计实现了一个远程图像光线监控系统通过这个系统，可以远在千里之外控制一个摄像机进行图像采集并回传。
如果这个摄像机有一个485接口的云台，还可以通过互联网远程控制摄像机的取景角度、镜头拉伸、聚焦等功能除了获取图像数据．系统还提供了多路开关控制和数据采集功能，可以连接温度、湿度等各类传感器和控制红外夜视灯等其他外部设备的开关状态。
最后，通过GP RS或C DMA无线通信模块及Internel互联网将数据传至任何地方。
1 系统设计本系统采用三星公司的S3C2440嵌入式处理器和arm-linux 2.4.26操作系统；S3C2440使用ARM920T内核，主频是400 MHz；除了集成通用的串口控制器、USB控制器、A/D转换器和GPIO等功能之外，还集成了一个摄像头接门（CAMIF）（这个接口是远程图像采集的核心部分）。
系统在S3C2440处理器的控制下，从CCD摄像机采集模拟视频信号，然后经过编码、DMA传输到内存缓冲，接着由软件对内存中的数字视频数据进行压缩和打包．最后通过通信单元将图像以IP包的方式发送到监控中心的服务器。
整个系统的硬件结构原理如图1所示1.1 图像采样接口S3C2440的摄像头接口（CAMIF）支持ITU-R BT.601/656 YCbCr 8比特标准的图像数据输入，最大可采样4096×4096像素的图像。
摄像头接口可以有两种模式与DMA控制器进行数据传输：一种是P端口模式，把从摄像头接口采样到的图像数据转为RGB数据，并在DMA控制下传输到SDRAM（一般这种模式用来提供图像预览功能）；另一种是C端口模式，把图像数据按照YCbCr 4:2：0或4:2：2的格式传输到SDRAM（这种模式主要为MPEG-4、H.263等编码器提供图像数据的输入）。

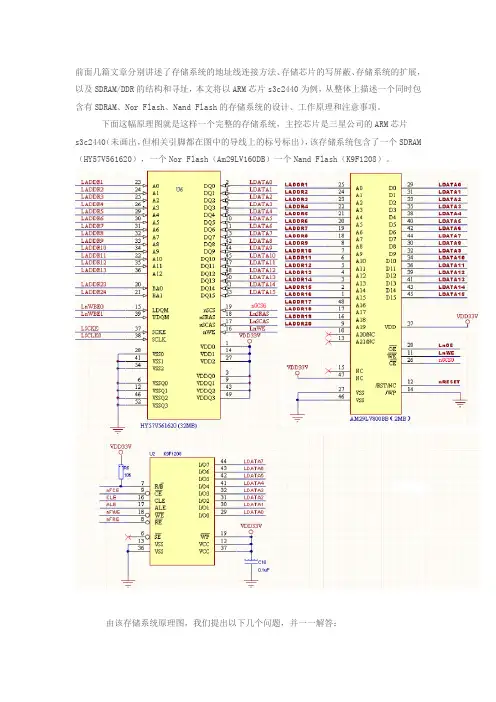

前面几篇文章分别讲述了存储系统的地址线连接方法、存储芯片的写屏蔽、存储系统的扩展，以及SDRAM/DDR的结构和寻址，本文将以ARM芯片s3c2440为例，从整体上描述一个同时包含有SDRAM、Nor Flash、Nand Flash的存储系统的设计、工作原理和注意事项。
下面这幅原理图就是这样一个完整的存储系统，主控芯片是三星公司的ARM芯片s3c2440（未画出，但相关引脚都在图中的导线上的标号标出），该存储系统包含了一个SDRAM （HY57V561620），一个Nor Flash（Am29LV160DB）一个Nand Flash（K9F1208）。
由该存储系统原理图，我们提出以下几个问题，并一一解答：（1）SDRAM芯片和 Nor Flash芯片都连接了ARM芯片的地址线，他们各自在存储系统中的地址范围是多少？由什么决定当前访问的是哪一个存储器？（2）如果希望再扩展一个ROM存储器，如何连线，地址范围如何确定？（3）Nand Flash芯片并没有连接到ARM芯片的地址线，如何寻址？怎样选中它？（4）ARM芯片如何知道外接存储器的位宽，即8位、16位还是32位？（5）程序代码可能存储在Nor Flash中，或者 Nand Flash中，系统启动时如何知道从哪个存储器中读代码？1. 首先回答第一个问题，存储芯片地址范围的确定。
参考s3c2440的datasheet，我们可以找到该芯片的内存映射表（Memory Map），如下图：根据OM[1]和OM[0]引脚的不同，内存映射的方式有细微差别（具体原理在本文后面讲述）。
但基本可以看出，决定外接存储器的存储地址范围的因素主要是一组引脚nGCS0[0]~nGCS[7] 。
s3c2440芯片把存储系统分为了8个Bank，由nGCS0[0]~nGCS[7] 这8根引脚决定当前访问的是哪一个Bank对应的存储器。
其中，前6个Bank用于连接ROM或者SRAM（或者类似SRAM接口的存储器，如Nor Flash）（图中由SROM标识），而第7和第8个Bank用于连接SDRAM，并且规定由第7个Bank地址作为SDRAM的起始地址（即0x30000000）。
基于S3C2440和ZigBee 的智能家居控制系统设计肖令禄(渭南师范学院物理与电气工程学院,陕西渭南714000摘要:针对传统家居控制系统在网络组建方面的不足,提出了一种基于S3C2440和ZigBee 技术的智能家居控制系统设计方案．该系统以S3C2440作为主控核心,采用CC2430实现家庭内部网络的组建,利用GPＲS 模块实现信息家电的远程控制．该系统功耗小,成本低,易于扩展,便于维护,具有一定的实用价值和推广价值．关键词:智能家居;S3C2440;ZigBee ;GPＲS中图分类号:TP273文献标志码:A 文章编号:1009－5128(201312－0033－04收稿日期:2013－06－25基金项目:渭南师范学院科研计划项目(13YKP013作者简介:肖令禄(1981—,男,甘肃临洮人,渭南师范学院物理与电气工程学院讲师,主要从事嵌入式系统设计研究．随着电子技术和物联网技术的发展,人们对居住环境及信息获取的要求越来越高,现代家庭正从以往单纯地追求开阔的居住空间及奢华的家居装修转向家居智能化,享受智能化带来的舒适、安全、便利的生活环境．智能家居利用智能化电子技术、网络技术和综合布线技术,将家居生活有关的各种家用电器、通信设备及安防设备等综合为一体,通过提供全方位的信息交换功能,优化了人们的生活方式,增强了家居生活的安全性与舒适性．智能家居控制系统的组网方式可分为有线组网和无线组网两种．有线组网方式的发展较为成熟,但总线、电话线、以太网及电力线等技术普遍存在布线麻烦、扩展不易、安装和维护成本高、移动性能差等缺陷,尤其不适合现有普通住房的智能化改造．无线组网方式最大的优势在于省去了大量的电缆,安装方便且具有良好的可扩展性．可应用于智能家居的无线组网技术主要包括IrDA 、Bluetooth 、WiFi 及ZigBee 等．Zig-Bee 是IEEE 802．15．4通信协议的代名词,是一种适用于自动化系统与远程控制的无线通信技术,具有复杂度低、成本低、功耗小、双向传输的特性,是一个比较完善的近距离低速率无线通信协议[1]．在家居控制的应用领域主要包括家庭安防系统、自动空调系统的自动温控、照明和窗帘等的远程控制等．1总体设计方案本系统基于AＲM-Linux 开发平台,采用三星公司的S3C2440A 作为主控制器,用ZigBee 无线组网技术完成家庭内网的组建,其终端节点连接各种信息家电、环境监测传感器及安防设备,通过GPＲS 和嵌入式网关,用户可以通过手持终端或互联网登录家居管理系统,随时查询家居环境及家电的工作状态,若有非法入侵或险情发生,系统将第一时间向用户手机发送报警信息,同时通过Internet 向小区管理中心报告,以便及时排除险情．系统组成框图如图1所示．2系统硬件设计2．1智能家居控制器的设计嵌入式控制中心是整个家居系统的核心处理模块,而嵌入式处理器则是家庭控制中心的核心部件,其性能的好坏直接决定了整个系统的运行效果．目前主流的嵌入式微处理器有A ＲM 、MIPS 、PowerPC 、X86、MC68K /Coldfire 等[2]．AＲM 架构是面向低预算市场设计的第一款ＲISC 微处理器,是一种可扩展、可移植、可集成的处理器．其中,AＲM9系列微处理器采用AＲMV4T (Harvard 结构,五级流水线,指令与数据分离的Cache ,平均功耗为0．7mW /MHz ,时钟频率为120 200MHz ,在高性能低功耗特性方面提供最佳的性能．2013年12月第28卷第12期渭南师范学院学报Journal of Weinan Normal University Dec．2013Vol．28No．12图1智能家居控制系统的组成本设计中,采用mini 2440开发板完成智能家居控制器的设计．该开发板采用基于AＲM 920T 内核的S3C2440微处理器,并配有64Mbyte SDＲAM 、128Mbyte Nand Flash 、3个串口、1个100M 以太网ＲJ －45口、1个34pin 2．0mmGPIO 接口和1个40pin 2．0mm 系统总线接口,资源丰富,便于各种嵌入式系统的开发．2．2ZigBee 无线组网的实现IEEE802．15．4定义了两种ZigBee 设备类型:全功能设备FFD 和精简功能设备ＲFD．ZigBee 规范定义了三种逻辑设备类型:ZigBee 协调器、ZigBee 路由器和ZigBee 终端设备[3]．ZigBee 网路协调器(FFD 作为网络的中心节点,负责建立和维护网络、发送网络信标、管理网络节点、存储网络节点信息、寻找节点间路由信息、允许其他设备入网等．ZigBee 路由器(FFD 负责数据的路由中继转发,提供信息双向传输功能．ZigBee 终端设备(ＲFD 只用来和其他FFD 或ＲFD 之间收发数据．这三者的硬件结构完全一致,通过软件配置可实现不同的设备功能．本系统由一个网络协调器和若干个网络控制节点组成,按星型网络拓扑结构,主节点采用FFD ,通过SPI 总线与主控制器连接,用于接收来自主控制器的各种控制信号;从节点采用ＲFD ,连接分布于室内的各种传感器,将采集到的数据经AD 转换后,通过无线收发装置发送给网络协调器,其硬件连接如图2所示．图2ZigBee 硬件连接示意图目前市场上符合ZigBee 协议标准的无线收发模块种类较多,本设计中采用TI 公司生产的CC2430芯片．该芯片集成了高性能2．4GHz DSSS 射频收发器核心,采用增强型8051MCU 、32/64/128KB 闪存、8KB SＲAM 等高性能模块,并内置了ZigBee 协议栈．多种运行模式的设计保证了它极低的功耗;可任意加入网络节点的动态自组网特性极大地方便了智能家居控制系统的功能扩展．2．3GPＲS 无线数据传输的实现GPＲS (General Packet Ｒadio Service 即通用分组无线服务技术,是GSM 移动电话用户可用的一种数据传输业务．它使用分组交换技术,以封包(Packet 的方式传输数据,具有使用费用低廉、接入时间短以及传输速率高(可达115kbps 等特点．设计中的GPＲS 模块选用SIMCOM 公司的SIM300C ,该模块尺寸小、功耗低、易于开发,典型工作电压4．2V ,峰值电流2A ,可工作在900/1800/1900MHz 工作频段,在使用时无需申请频段,只需一张SIM 卡即可．它提供通用的AT 控制命令,使用户不需移植TCP /IP 协议就能利用GPＲS 服务与终端建立连接、实·43·肖令禄:基于S3C2440和ZigBee 的智能家居控制系统设计第28卷现数据传输,缩短用户的开发周期[4]．通过串口将GPＲS 模块与主控制器相连接,可将传感器采集到的环境数据经ZigBee 网络传输给主控制器,再由主控制器向GPＲS 模块发送AT 指令将环境数据传送到用户手机．也可通过手机向GPＲS 模块发送短信的方式,控制信息家电的工作状态．3系统软件设计3．1系统软件平台的搭建智能家居控制器软件平台包括交叉编译环境的建立、BootLoader 的移植、Linux 内核的移植及根文件系统的制作等[5－6]．在嵌入式系统中,软件的编辑、编译、链接等操作都是在PC 机上完成的,所得到的二进制目标文件无法直接在AＲM 平台上运行,需要安装交叉编译工具链arm-linux-gcc ,它主要包括AＲM 的交叉编译器arm-elf-gcc 和交叉链接器arm-elf-ld．BootLoader 是在操作系统内核运行之前运行的一段程序,用以初始化硬件设备,建立内存空间的映射图,准备软件运行环境,设置启动参数,最终正确引导操作系统．AＲM 架构下的BootLoader 主要有vivi 和u-boot ,本设计使用u-boot 作为引导程序．可从ftp ://ftp．denx．de /pub /u-boot /下载U-Boot 源码,通过修改顶层Makefile 、start．S 等文件关闭中断、设置时钟频率、初始化ＲAM 、添加对S3C2440的支持．将编译后生成的u-boot．bin 文件下载到ＲAM 的0x3000000地址处,为引导Linux 内核做好准备．Linux 内核的移植包括内核源代码的获取、源代码体系结构的修改、驱动程序的添加等,使用make uImage 命令对内核进行编译,将生成的映像文件烧写到ＲAM 的0x33000000地址处,通过bootm 0x33000000命令即可引导操作系统．图3ZigBee 节点工作流程3．2ZigBee 无线网络节点软件设计FFD 网络节点主要负责建立网络,侦听并等待子节点的加入,对已加入的子节点分配ID ,接收子节点传来的数据并通过SPI 总线传送给主控制器等[7]．ＲFD 节点功能较为简单,主要是搜索并自动加入网络,采集传感器数据并上传给FFD ,其软件控制流程如图3所示．3．3GPＲS 模块软件设计通过GPＲS 模块发送短消息时,首先要对GPＲS 模块初始化,包括初始化串口设备、设置串口参数、判断连接是否成功等．其次要设置短消息中心地址、目的地址,信息按照PDU 数据格式编码,通过向串口写入AT +CMGS 指令实现消息的发送[8]．接收到的短消息包括发送端地址、时间及内容,通过AT +CMGＲ指令读取短消息,对接收到的PDU 格式串还需进行解码,通过和软件中设定的远端设备发生异常时参数·53·2013年第12期渭南师范学院学报的设定值进行比较,可判断设备工作是否正常,其处理流程如图4所示．图4GPＲS 模块短消息发送与接收流程4结语本设计采用ZigBee 技术实现智能家居控制系统的无线组网,克服了传统家居控制系统存在的布线麻烦、扩展困难及维护成本高等缺点,尤其适合现有普通住房的智能化改造．其研究成果也可用于学校、医院等公共场所的智能化改造工程．参考文献:[1]冉彦中,曹婧华,姜威,等．Zigbee 协议星形组网实验的设计与实现[J ]．实验技术与管理,2013,30(2:101－102．[2]徐英慧,马忠梅,王磊,等．AＲM9嵌入式系统设计[M ]．北京:北京航空航天大学出版社,2007．[3]彭燕．ZIGBEE 无线网络组网研究[J ]．渭南师范学院学报,2011,26(2:42－45．[4]陈家敏,吴强,陈家丽．GPＲS 无线通讯模块SIM300C 及其外围电路设计[J ]．电子制作,2013,21(5:147－148．[5]杨铸,唐攀．深入浅出嵌入式底层软件开发[M ]．北京:北京航空航天大学出版社,2011．[6]曾福振,闵联营．基于AＲM 和Linux 的嵌入式平台的构建[J ]．微型机与应用,2011,30(12:51－53．[7]刘礼建,张广明．基于ZigBee 无线技术的智能家居管理系统设计[J ]．计算机技术与发展,2011,21(12:250－253．[8]陈滟涛,杨俊起,康润生,等．基于SIM300的短信传输系统的设计与实现[J ]．计算机工程与科学,2008,30(3:156－158．【责任编辑牛怀岗】The Design of Intelligent Home Control System Based on S 3C 2440and ZigBeeXIAO Ling-lu(School of Physics and Electrical Engineering ,Weinan Normal University ,Weinan 714000,ChinaAbstract :Aiming at the deficiency of the traditional home control system in networking ,a design plan of intelligent home con-trol system which is based onS3C2440and ZigBee was proposed．It adopts S3C2440as control core to establish home internal net-work by CC2430,to achieve remote control of information appliances using GPＲS module．This system has small power consump-tion ,low cost ,easy expansionand easy maintenance．The technology and methods adopted in the system are practical and worthy of using abroad．Key words :Intelligent home ;S3C2440;ZigBee ;GPＲS ·63·肖令禄:基于S3C2440和ZigBee 的智能家居控制系统设计第28卷。
s3c2440芯片原理
S3C2440是三星公司生产的一款32位嵌入式微处理器芯片，广
泛应用于嵌入式系统中，具有较高的性能和低功耗特点。
该芯片采
用ARM920T核心，集成了丰富的外设接口和功能模块，适用于多种
应用场景。
从原理上来说，S3C2440芯片的工作原理涉及到其内部结构和
外部接口。
首先，S3C2440芯片内部包含了ARM920T核心，该核心
是一种高性能、低功耗的32位RISC处理器，具有较强的运算能力
和低功耗特点。
此外，S3C2440还集成了存储控制器、多媒体接口、串行接口、并行接口、定时器、中断控制器等丰富的外设接口和功
能模块，可以满足不同嵌入式系统的需求。
在外部接口方面，S3C2440芯片具有丰富的外设接口，包括SDRAM控制器、NAND Flash控制器、LCD控制器、USB接口、以太网
接口等，这些接口可以与外部存储器、显示器、通信设备等进行连接，实现数据的输入、输出和处理。
此外，S3C2440还具有多个通
用输入输出引脚(GPIO)和模拟输入输出引脚(ADC)，可以实现与外部
设备的通信和控制。
总的来说，S3C2440芯片的工作原理涉及到其内部结构和外部接口，通过内部核心和外设接口的协同工作，实现了嵌入式系统的数据处理、存储、显示和通信等功能。
在实际应用中，开发人员可以根据具体的需求，灵活配置S3C2440芯片的各种功能模块和外设接口，实现不同应用场景下的嵌入式系统设计和开发。
