综合楼脚手架专项施工方案一、工程概述二、施工准备工作1.安全防护：施工现场设置明显的安全警示标志，确保施工区域的安全。
安装安全网和安全带，保证高处作业的安全。
2.材料准备：根据施工图纸和设计要求，采购相应的脚手架材料，包括钢管、连接件、脚轮等。
3.脚手架搭建：按照设计和图纸要求，搭建脚手架结构，确保其稳固牢靠。
4.设备调试：对脚手架及相关设备进行检测和调试，确保工作正常。
5.施工人员：合理安排施工人员，确保施工人员具备相应的证书和技能。
三、施工过程1.搭建脚手架1.1研究设计要求，绘制脚手架搭建图纸。
1.2安装打地脚基础，确保其稳固。
1.3按照图纸要求，对主体脚手架进行搭建，包括立杆、联接杆、横杆、纵横杆等。
1.4对脚手架进行稳固性检测，确保其能够承受工作载荷。
2.外立面修复2.1清理施工区域，确保墙面干净。
2.2对墙面进行损坏程度评估，确定修复方案和材料。
2.3进行外立面修复工作，包括填充、抹灰、打磨等。
2.4对修复后的墙面进行验收，确保达到设计要求。
3.外立面装饰3.1清理修复后的墙面，确保干净。
3.2根据设计要求，选择相应的装饰材料。
3.3进行外立面装饰工作，包括安装饰面板、涂料等。
3.4进行最终的整体验收，确保装饰效果和施工质量。
四、安全措施1.安全防护：明确施工区域，设置围挡和警示标志，确保施工区域的安全。
2.脚手架搭建：根据相关规定和要求，搭建脚手架结构，保证其稳固可靠。
3.施工人员安全：施工人员必须佩戴安全帽、安全鞋等个人防护用品，严禁高处作业时饮酒或服用药物。
4.设备安全：对脚手架及相关设备进行检测和调试，保证其正常运行。
5.紧急救援措施：设立应急救援队伍，定期进行培训，确保在紧急情况下能够及时应对。
五、施工质量控制1.精心选料：选择符合要求的材料，确保施工质量。
2.设备检测：对脚手架及相关设备进行检测和调试，确保工作正常。
3.质量验收：每个施工阶段结束后进行质量验收，确保达到设计要求。
一、工程概况本工程为XX项目，位于XX市XX区，占地面积XX平方米，总建筑面积XX平方米。
项目包含多层住宅、商业配套及地下车库。
本次专项施工方案针对排架搭设环节，确保施工质量和安全。
二、施工范围及内容1. 施工范围：本项目排架搭设包括多层住宅、商业配套及地下车库的排架搭建。
2. 施工内容：排架材料的选择、加工、运输、搭设、验收及拆除等。
三、施工准备1. 材料准备：确保排架材料质量符合国家相关标准，包括钢管、扣件、模板等。
2. 人员准备：组织具有丰富经验的搭架队伍，并进行技术交底和安全培训。
3. 施工机械准备：准备必要的施工机械，如切割机、卷扬机、吊车等。
四、施工工艺及流程1. 施工工艺：（1）测量放线：根据设计图纸，进行测量放线，确保排架位置准确。
（2）材料加工：对钢管、扣件等材料进行加工，确保尺寸符合要求。
（3）搭设排架：按照设计要求，进行排架搭设，确保排架稳固、平整。
（4）模板安装：在排架上安装模板，确保模板与排架连接牢固。
（5）验收：对搭设完成的排架进行验收，确保满足设计要求。
2. 施工流程：（1）施工准备：组织人员、材料、机械等，确保施工顺利进行。
（2）测量放线：进行测量放线，确定排架位置。
（3）材料加工：对材料进行加工，确保尺寸符合要求。
（4）搭设排架：按照工艺要求，进行排架搭设。
（5）模板安装：在排架上安装模板。
（6）验收：对搭设完成的排架进行验收。
（7）拆除：施工完成后，按照规定程序进行排架拆除。
五、施工质量控制措施1. 材料质量：严格控制材料质量，确保符合国家相关标准。
2. 施工过程：加强施工过程管理，确保搭设质量。
3. 验收：严格按照验收标准进行验收，确保排架质量。
4. 检查：定期对搭设的排架进行检查，发现问题及时整改。
六、安全措施1. 人员安全：对施工人员进行安全培训，提高安全意识。
2. 施工现场：设置安全警示标志，确保施工安全。
3. 施工机械：定期检查施工机械，确保机械安全。

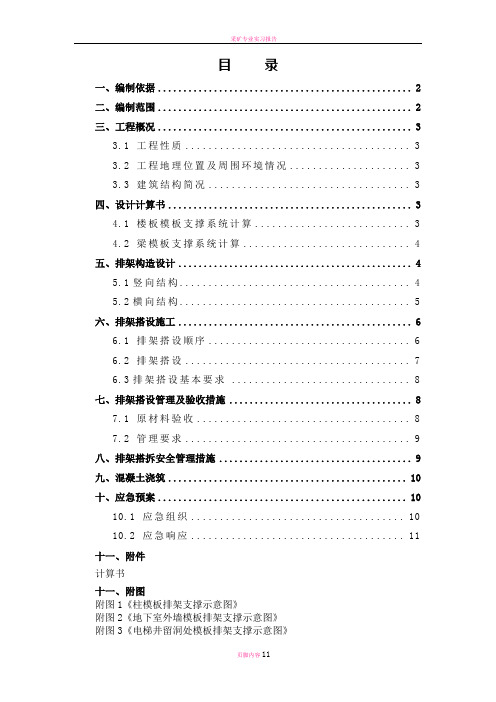

目录一、编制依据 (2)二、编制范围 (2)三、工程概况 (3)3.1 工程性质 (3)3.2 工程地理位置及周围环境情况 (3)3.3 建筑结构简况 (3)四、设计计算书 (3)4.1 楼板模板支撑系统计算 (3)4.2 梁模板支撑系统计算 (4)五、排架构造设计 (4)5.1竖向结构 (4)5.2横向结构 (5)六、排架搭设施工 (6)6.1 排架搭设顺序 (6)6.2 排架搭设 (7)6.3排架搭设基本要求 (8)七、排架搭设管理及验收措施 (8)7.1 原材料验收 (8)7.2 管理要求 (9)八、排架搭拆安全管理措施 (9)九、混凝土浇筑 (10)十、应急预案 (10)10.1 应急组织 (10)10.2 应急响应 (11)十一、附件计算书十一、附图附图1《柱模板排架支撑示意图》附图2《地下室外墙模板排架支撑示意图》附图3《电梯井留洞处模板排架支撑示意图》附图4《标准提升平台拼装示意图》附图5《平台、梁模板排架支撑示意图》附图6《模板排架支撑平立面布置示意图》附图7《楼梯模板排架支撑示意图》一、编制依据大型居住社区奉贤区南桥基地动迁安置基地J4-2地块工程建筑、结构图纸；现行国家、行业及地方施工技术规范及有关规定：《钢管扣件水平模板的支撑系统安全技术规程》（DG/TJ08-016-2004）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001/J84-2001）《建筑施工安全检查标准》 (JGJ59-99)《建筑施工高处作业安全技术规范》（JGJ80-91）《混凝土结构工程施工质量及验收规范》（GB50204—2002）《建筑结构荷载规范》（GB50009—2001）《钢结构设计规范》（GB50017—2003）《木结构设计规范》（GB50005—2003）除了执行以上国家的最新标准外，我们还将严格执行上海市以及上海市有关部门颁发的有关施工技术规范和标准，以保证技术资料的有效性和适宜性。
目录1.工程概况 (1)1.1 工程简介 (1)1.2 施工平面布置 (1)1.3 施工特点分析 (3)1.4 施工要求和技术保证条件 (3)2.编制依据 (3)2.1 施工合同 (3)2.2 设计文件 (3)2.3 规范、标准 (4)2.4 公司“四标一体”管理要求 (4)2.5 法律、法规 (4)2.6 施工组织设计 (5)3.施工计划 (5)3.1 施工进度计划 (5)3.2 材料需求计划 (5)3.3 船机设备计划 (6)4.施工工艺技术 (6)4.1 主要工程数量 (6)4.2 施工工艺流程 (6)4.3 施工方法 (7)4.3.1施工准备 (7)4.3.2 扣件式脚手架施工方法 (8)4.3.3 落地式满堂红脚手架施工方法 (11)4.3.4 型钢悬挑脚手架施工工艺 (13)4.3.5 架体防雷构造措施 (14)4.3.6 脚手架拆除施工工艺 (16)5.施工技术、安全保证措施 (17)5.1 组织保障 (17)5.2 施工技术措施 (22)5.3 监测监控措施 (23)5.4 施工安全措施 (23)5.5 消防保证措施 (27)5.6 防突风措施 (27)5.7 环境保护措施 (27)6.施工管理及作业人员配备及分工 (28)6.1 主要施工管理配备及分工 (28)6.2 专职安全生产管理人员和特种作业人员 (28)7.验收要求 (29)7.1 验收标准 (29)7.2 验收程序 (31)7.3 验收内容 (35)8.应急处置措施 (35)8.1 应急准备及响应计划 (35)8.2 应急处置措施 (36)9.计算书及相关施工图纸 (38)9.1 扣件式脚手架计算书 (38)9.2 扣件式梁模板安全计算书 (47)9.3 普通型钢悬挑脚手架安全计算书 (47)1.工程概况1.1 工程简介本工程为2个30万吨级原油码头上部综合楼，布置114-115号泊位6D号墩上，本工程总建筑面积763.6m2，建筑层数为地上4层，建筑高度为18.45m。
建筑工程排架施工方案范本一、项目概况1.1 项目名称：XXX建筑工程排架施工方案；1.2 项目地点：XXXX；1.3 项目概述：本项目位于XX地区，是一座多层建筑，主要用途为商业综合楼。
建筑的结构形式为框架结构，需要进行排架施工。
二、施工目标2.1 安全性目标：保障施工现场安全，保证施工人员和周边居民的人身安全和财产安全；2.2 质量目标：确保排架施工质量符合相关国家标准和工程质量检验要求，保证建筑结构安全稳固；2.3 进度目标：按照施工计划和工期安排，保证施工进度的顺利进行，及时完成排架工程。
三、施工准备3.1 技术准备：制定详细排架施工方案，包括施工图纸、材料清单、施工工艺流程等；3.2 物资准备：采购所需的排架设备、施工材料和安全防护用品；3.3 人员准备：合理安排施工人员，并进行技术培训和安全教育。
四、施工方案4.1 施工前准备：根据设计要求和现场条件，确定排架的位置和高度，并进行测量和标示；4.2 搭设排架：选用符合要求的排架材料搭设排架，注意排架结构的稳固性和安全性；4.3 安全防护：在施工现场设置警示标识，进行安全防护措施，做好施工现场的封闭和安全通道的设置；4.4 施工细节：按照工艺要求和施工图纸进行排架施工，严格控制施工质量和进度，及时处理施工中的问题；4.5 施工结束：完成排架施工后，进行验收和清理，确保施工现场和施工材料的安全。
五、施工安全5.1 安全教育：对施工人员进行安全教育，提高安全意识，严格执行施工现场安全操作规程；5.2 安全防护：采用安全防护措施，设立警示标识，保证施工现场的安全；5.3 应急预案：制定施工安全管理应急预案，做好突发事件的应急处置准备工作。
六、质量控制6.1 工程监理：设立专门的工程监理机构进行质量监督和检验；6.2 施工质量：严格执行施工图纸和施工工艺要求，确保排架施工的质量；6.3 质量验收：完成排架施工后，进行质量验收，确保排架结构的安全稳固。
XXXXXX工程（XX楼、XX楼、XX楼）管线综合排布和综合支吊架方案编制：XX审核：XX审批：XX编制日期：20 年月日编制单位：目录目录 (1)第一章工程概况及编制依据 (2)1.1 工程概况 (2)1.2 管线排布原则 (5)1.3管线排布依据 (6)第二章管线综合排布和综合支吊架方案 (6)2.1 管线综合排布 (6)2.2支、吊架设计原则 (7)2.3 支、吊架设置及安装 (7)第三章综合支吊架的制作、安装 (22)3.1 准备工作 (22)3.2 加工制作、安装施工 (22)第四章工期、质量和安全保证措施 (24)4.1 工期保证措施 (24)4.2 质量保证措施 (24)4.3 安全保证措施和绿色施工 (25)第一章工程概况及编制依据1.1 工程概况本工程位于，以南，以北，以东，西侧。
本工程总建筑面积XXXXXm2,包括XX楼、XX楼、XX楼、XX楼、XX楼、XXX 楼等附属设施，主要建筑功能分为XX区和XX区两大部分。
XX区由XX楼和XX 楼组成，XX楼地上建筑面积XXXXm2 ，地下一层，地上二十层，建筑高度XXm；XX楼总建筑面积XXXXXm2 ，地下一层，地上四层，建筑高度XXm；XX区由XX 楼、XX楼、XX楼组成，三栋建筑之间由连廊连通；且行XX、XX楼在地下分别由通道连通XX楼和XX楼。
XX楼首层面积XXm2,总建筑面积XX m2，地下一层，共五层，建筑高度为XXm；XX楼首层面积XXXXm2，总建筑面积XXXm2，地下一层，共五层，建筑高度XXm；XX楼首层面积XXXXm2，总建筑面积XXXXm2，地下一层，共五层，建筑高度为XXXm。
污水处理站建筑总长度XX0m，总宽度XXm，建筑高度XXm，层高XXm。
基础型式：XX基础。
1.1.1楼层层高情况XX楼首层面积899.45平方，总建筑面积5218.83平方，共五层,建筑高度为18.75米。
地下一层为消防水泵房及消防水池、储藏室，一至五层为会议办公。
内屋面板安装方案及安全措施一、内屋面板安装吊架制作：见图片及草图1、吊架制作采用113mm×4mm×10000mm无缝钢管，吊架吊环采用￠12mm圆钢、绳扣锁具采用8mm的钢丝绳及卡口。
2、焊接的焊缝长度不低于50mm，且双面焊接。
每根吊管中间在设置一根吊绳，防止由于吊管间距过大产生下绕。
吊绳采用12mm的钢丝绳将吊管与屋面檩条、或系杆、屋面水平支撑锚固，锚固点一点要牢固可靠。
二、安装顺序：1、吊架制作完成后首先检查焊接质量，在地面作动荷载、静荷载实验。
确认到达内屋面板安装安全要求后方可高空使用。
2、吊架安装：吊架的两个端部，用12mm的钢丝绳及卡口固定在屋面梁上。
安装方向平行于屋面檩条，间距3000mm及跨24米用9根吊架，吊架上面铺设C型檩条用作内屋面板安装施工平台。
屋面系杆锚固一根12mm的钢丝绳锁紧用作施工人员安全带的悬挂锚固点。
3、施工人员进入吊架前首先将自己身上的安全带系在铺设好的屋面檩条上，锚固要牢固可靠。
钢丝绳安装方向垂直与屋面檩条4、安装吊栏内每跨吊架12人施工，每组吊架负责安装2节内内屋面板结构自攻钉安装。
5、每组吊架内安排施工人员6人高空作业，地面施工人员应依据屋面檩条的间距在地面将内屋面板自攻钉的安装孔位提前预砖好后在用滑轮绳具提升到高空作业点，进行安装。
6、当一跨安装完成，吊架拆除只需降吊架的一端拆除，用12mm铁丝缓慢的放下，在移动的过程中严禁将掉管丢下，对屋架造成较大冲击，然后用绳具将拆除的一端提升到第三榀屋面上，。
用12mm的钢丝绳及锁具固定在屋面梁上。
重点经常检查钢丝绳的磨损程度，如果坏损应立即更换。
7、采光窗采光板的安装依据图纸预先排板，按照图纸提供的中心位置将内屋面板在地面切割完成后在用滑轮绳具提升到高空作业点，进行安装。
三、安全隐患及防护措施：1、该工程建筑物高度比较高，风力较大，非常不利于钢结构彩板安装，安装屋面内板施工期间工程相关负责人应该每天注意接收本地的天气预报，施工人员也应随时注意随时可能刮大风，一但风力超过4级（含4级）就应该停止内屋面板施工作业，在施工期间随着屋面板的施工随时固定牢固，防止风大损坏内板。
嘉德园项目工程工程名称： 嘉德园项目编 制： __________________常 核： __________________ 批 准： __________________舜运建设2013年3月11日一、 编制依据 ............................................... 3 二、 编制围 . (3)排架专项施工方案三、工程概况 (3)3.1 工程性质 (3)3.2工程地理位置及周围环境情况 (3)3.3 建筑结构简况 (4)四、设计计算书 (4)五、排架构造设计 (13)5.1竖向结构 (13)5.2横向结构 (14)六、排架搭设施工 (15)6.1 排架搭设顺序 (15)6.2 排架搭设 (15)6.3排架搭设基本要求 (16)七、排架搭设管理及验收措施 (17)7.1 原材料验收 (17)7.2 管理要求 (17)八、排架搭拆安全管理措施 (18)、编制依据漂水嘉德园商住工程01~08及地下车库工程建筑、结构图纸;现行国家、行业及地方施工技术规及有关规定：《钢管扣件水平■模板的支撑系统安全技术规程》 (DG/TJ08-016-2004) 《建筑施工扣件式钢管脚手架安全技术规》 (JGJ130-2001/J84-2001《建筑施工安全检查标准》 《建筑施工高处作业安全技术规》 《混凝土结构工程施工质量及验收规》 《建筑结构荷载规》 《钢结构设计规》 《木结构设计规》(GB5000O2003)除了执行以上国家的最新标准外，我们还将严格执行市以及市有关部门颁发 的有关施工技术规和标准，以保证技术资料的有效性和适宜性。
二、编制围本方案深水嘉德园商住工程01~08及地下车库工程模板排架专项施工方案， 围包括地下室结构及上部结构部分。
三、工程概况3.1 工程性质工程名称：深水嘉德园商住工程 01~08及地下车库工程； 建设单位：深水越商置业房地产开发； 设计单位：金海设计工程； 监理单位：东科建设咨询； 施工单位：舜运建设； 3.2工程地理位置及周围环境情况深水嘉德园1-8#楼、地下室工程位丁市深水县珍珠路以东，北面为汇豪大 洒店，东面丁民房相邻，南面是萃庄二号路。
排架结构架体及模板支撑专项方案【1】设计说明本工程排架框梁支模高度大，且无侧向结构拉结，模板支撑搭设有一定难度。
拟按下述方案搭设（以下各标高框梁支撑均同顶部框梁支撑）：1、所有框梁均为梁下三排立杆支撑，立杆纵距750，支顶立杆可搁置在下层梁上。
2、每根立杆必须横纵水平杆与梁两侧立杆锁结，内外两侧支撑架体应串接成一个整体。
3、由于宽高比较大，必须按图设置横纵剪刀撑与水平支撑。
4、应与已浇筑结构层层拉结牢靠。
5、由于本工程两道框梁标高间距较大，架体与主体结构可供拉结的部位较少，连墙件间距多数为三步三跨或者更大，为有效降低风压，试验区部位支撑严禁挂任何布标，且除作业层外，其他部位可设安全平网和立网及挡脚板，但不宜使用密目网将架体全部封闭。
【2】设计简图模板支撑系统侧立面图上人马道根据实际情况按适当间距布置以上立杆位置可根据外檐挑板宽度做适当调整。
【3】架体构造要求【3.1】纵向水平杆、横向水平杆、脚手板1、纵向水平杆的构造符合下列规定：（1）纵向水平杆设置在立杆内侧，长度不小于3跨；（2）纵向水平杆接长采用对接扣件连接，对接搭接符合下列规定：1）纵向水平杆的对接扣件交错布置；2）两根相邻纵向水平杆的接头不设置在同步或同跨内；3）不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；4）各接头中心至最近主节点的距离不大于纵距的1/3（即0.5m）。
2、横向水平杆的构造符合下列规定：（1）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。
主节点处两个直角扣件的中心距不大于150mm。
靠墙一端的外伸长度a不应大于0.4l，且不大于0.5m。
（2）作业层上非主节点处的横向水平杆，根据支承脚手板的需要等间距设置，最大间距不大于纵距的1/2。
3、脚手板的设置符合下列规定：（1）作业层脚手板应铺满、铺稳；（2）作业层端部脚手板探头长度取150mm，两端与支承杆可靠固定。
【3.2】立杆1、每根立杆底部设置底座和基础。
1工程概况1工程总概况1.1工程名称：上海大众汽车有限公司汽车二厂扩建项目综合楼1. 2建设地点：嘉定区安亭镇于田路1231. 3建设单位：上海大众汽车有限公司1. 4设计单位：上海市机电设计研究院有限公司1. 5监理单位：上海建科工程咨询有限公司；1. 6施工单位：江西广泓建设工程集团有限公司1. 7工程占地面积为：792平方米；总建筑面积为：2415平方米。
建筑层数为三层（局部楼梯间出屋面）。
建筑高度：16.200米（室外地面至女儿墙顶）2编制依据2.1 JGJ130-2001 建筑施工扣件式钢管脚手架安全技术规范2.2 JGJ80-91 建筑施工高处作业安全技术规范2.3 GB50204-2002 砼结构工程施工质量验收规范2.4 DG/TJ08-016-2004 钢管扣件水平模板的支撑系统安全技术规程2.5相关工程施工图3排架施工方案3.1材料选择对进入现场钢管、扣件等配件进行验收，钢管应符合《碳素结构钢》（GB/T700）中Q235A钢材的有关规定，扣件应符合《钢管脚手架扣件》（GB18831）中的有关规定，扣件应符合质检报告等证明材料，对反复使用的钢管应检测其壁厚，壁厚不得小于公称壁厚90％，不得使用不合格的产品。
对于新的钢管、扣件，进场前钢管必须提供产品质量证明书、质量检验报告等质量证明材料，进场前扣件必须提供生产许可证、检测报告和产品质量合格证等质量证明材料。
对于旧钢管、扣件，进行前必须进行复试，复试合格后方可进场。
选用的钢管、扣件的厂家或租赁公司必须提供钢管、扣件备案证明文件。
钢管表面平直光滑，壁厚均匀，不应有裂缝、分层、毛刺、硬弯、电焊结疤、压痕和深的划痕，其表面应有防锈处理。
扣件使用前必须检查，有裂缝、变形的严禁使用，出现的螺栓必须更换。
扣件使用前应进行防锈处理经验收合格的钢管、扣件应按规格、种类，分类整齐堆放、堆稳。
堆放地不得有积水。
梁模板面板采用18mm九夹板、50×100木方（内楞或内龙骨）现场拼制，圆钢管48×3.5（外龙骨）支撑，采用可回收M16对拉螺栓进行加固。
1工程概况1工程总概况1.1工程名称：上海大众汽车有限公司汽车二厂扩建项目综合楼1. 2建设地点：嘉定区安亭镇于田路1231. 3建设单位：上海大众汽车有限公司1. 4设计单位：上海市机电设计研究院有限公司1. 5监理单位：上海建科工程咨询有限公司；1. 6施工单位：江西广泓建设工程集团有限公司1. 7工程占地面积为：792平方米；总建筑面积为：2415平方米。
建筑层数为三层（局部楼梯间出屋面）。
建筑高度：16.200米（室外地面至女儿墙顶）2编制依据2.1 JGJ130-2001 建筑施工扣件式钢管脚手架安全技术规范2.2 JGJ80-91 建筑施工高处作业安全技术规范2.3 GB50204-2002 砼结构工程施工质量验收规范2.4 DG/TJ08-016-2004 钢管扣件水平模板的支撑系统安全技术规程2.5相关工程施工图3排架施工方案3.1材料选择对进入现场钢管、扣件等配件进行验收，钢管应符合《碳素结构钢》（GB/T700）中Q235A钢材的有关规定，扣件应符合《钢管脚手架扣件》（GB18831）中的有关规定，扣件应符合质检报告等证明材料，对反复使用的钢管应检测其壁厚，壁厚不得小于公称壁厚90％，不得使用不合格的产品。
对于新的钢管、扣件，进场前钢管必须提供产品质量证明书、质量检验报告等质量证明材料，进场前扣件必须提供生产许可证、检测报告和产品质量合格证等质量证明材料。
对于旧钢管、扣件，进行前必须进行复试，复试合格后方可进场。
选用的钢管、扣件的厂家或租赁公司必须提供钢管、扣件备案证明文件。
钢管表面平直光滑，壁厚均匀，不应有裂缝、分层、毛刺、硬弯、电焊结疤、压痕和深的划痕，其表面应有防锈处理。
扣件使用前必须检查，有裂缝、变形的严禁使用，出现的螺栓必须更换。
扣件使用前应进行防锈处理经验收合格的钢管、扣件应按规格、种类，分类整齐堆放、堆稳。
堆放地不得有积水。
梁模板面板采用18mm九夹板、50×100木方（内楞或内龙骨）现场拼制，圆钢管48×3.5（外龙骨）支撑，采用可回收M16对拉螺栓进行加固。
梁底采用50×100木方支撑。
承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用φ48×3.5钢管。
板模板采用18mm厚优质九夹板，板底采用50mm×100mm方木支撑，承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用φ48×3.5钢管。
3.2排架方案设计3.2.1 本工程一层层高6.0m, 二层层高4.5m, 三层高4.5m，为超过4m的高排架。
3.2.2 梁板模板承重支撑采用钢管扣件搭设排架。
3.2.3现浇板模板排架：现浇板支撑排架立杆，周边距墙400mm，中间按纵横间距不大于800mm均匀排列。
水平杆按设置步距纵横向布置，交叉处用扣件与立杆连接固定。
底道水平杆上皮离地200mm（称扫地杆），第二道水平杆上皮离地2000mm，以后按每步1800mm增加，上道水平杆上皮离现浇板底（或梁底）距离为模板厚度加木搁栅高度。
排架垂直剪刀撑设置：纵横向沿梁环形连续设剪刀撑；11米和12米跨中间加设一道剪刀撑。
3.2.4梁模板支撑架：梁支撑架两侧立杆间宽度不大于1000mm，两侧立杆纵向间距不大于800mm。
当梁宽大于500时，梁支撑架两侧立杆间宽度不大于1600mm，梁底另增加两排承重立杆。
支撑立杆与现浇板排架立杆布置基本相协调。
施工前由专职测量师从控制点对所需施工部位进行轴线定位和标高放样，并通过技术部门和监理工程师的复核认可。
对竖向构件、梁等细部由关砌根据测量师开出的轴线，依据施工图纸，放出其边线，供施工人员搭设模板排架使用，并由技术部门进行复核。
关砌对模板的标高、排架立杆轴线进行控制，由项目工程师或技术员进行复核。
木工翻样、质量员应及时对柱模、墙模的垂直度以及截面尺寸进行复核，只有在确保柱模固定，同时确保柱模的垂直度以后方能铺设平台模、梁模，严禁擅自铺设。
首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道细部轴线，根据轴线位置放出细部截面位置尺寸线、模板500（mm）控制线，以便于模板的安装和校正。
在排架区域放出高排架立杆轴线（即弹出排架线）。
3.4高排架搭设排架采用Ø48×3.5钢管，连接用直角、对接、方向扣件。
高排架施工须在楼层上弹好排架线。
3.5排架立杆：排架搭设前，在梁线弹放后立即在楼面上相应的位置弹出排架立杆线，特别是严禁遗漏梁下的排架墨线。
立杆下应使用垫木，增加接触面积，使支撑反力均匀传给下层楼板，立杆不得直接接触下层楼板而破坏楼表面砼。
排架立杆顶部标高是控制梁、板底面标高的重要依据，关砌在设置标高控制点时应密切注意，在铺设梁、板底模前应重点复核其标高。
高排架立杆纵、横间距为800 。
梁宽大于等于500的，梁下的设置双承重立杆，承重立杆间距沿梁跨度方向600设置。
梁高大于等与900的，梁下的设置双承重立杆，承重立杆间距沿梁跨度方向600设置。
梁宽为400及梁高在600～900之间的，梁下的设置单承重立杆，承重立杆间距沿梁跨度方向600设置。
排架立杆应竖直设置，2m高度的垂直允许偏差为15mm，当梁模排架采用单根立杆时，立杆应设在梁模板中心线处，其偏心距不大于25mm。
立杆和扫地杆必须同预埋的地锚桩（预埋）可靠连接。
梁下加密的排架立杆应同其他立杆一起施工，梁下的原则上不允许后加。
以保证排架的搭设质量。
立杆在同一水平面内对接接长数量不得大于总数量的1/3，接长点应在层距端部的1/3距离范围内，接长杆应均匀分布在支撑架体平面范围内。
严禁相邻两根立杆同步接长，立杆的接长应取满足支撑高度的最少接点原则。
3.6排架牵杠：高排架设置三道水平牵杆及一道扫地管，排架牵杠间距严格控制，步高不超过1800。
牵杠纵、横间距根据立柱间距设置（800间距），步距控制在1800以内，纵、横两个方向的牵杠在同一节点与立柱连接。
纵横向水平杆接长采用搭接时应符合下列规定：搭接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内；两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不大于纵距的1/3。
搭接长度不应小于1m，应等间距设置2个放置扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
严禁在排架立杆顶部用钢管搁栅代替牵杠作用而取消最上那根牵杠。
排架顶部的牵杠标高必须用水平仪控制。
横楞顶标高为平台板（或梁）底面标高减去木模厚度和搁栅厚度。
3.7斜撑（抛撑）的设置：对无穿螺栓的截面较小的梁两侧需要布置小斜撑，斜撑钢管长度1000～1200，间距同梁下梁纵向的立杆，一般为700或800。
板墙内侧设置斜杆，斜杆一端撑于底板预留的短钢管上，一端撑于板墙上的围檩上。
沿板墙高度设3道斜撑，斜撑与围檩连接可靠。
横向的间距为1600。
3.8剪刀撑的设置：纵、横向剪刀撑沿梁两侧环形连续设置，剪刀撑与地面夹角为45～60°，跨度为11米和12米的两跨中间加设一道剪刀撑。
剪刀撑跨越立杆的最多根数均需支承在垫板上。
剪刀撑位置应位于纵横杆交叉处，不宜放在中间，剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不大于150mm。
本高排架搭设高度4.5m~5.8m，在中间一档水平杆上增设水平加强层（具有水平剪刀撑支撑的层面）。
水平剪刀撑与水平杆之间的夹角为45～60°。
水平加强层（水平剪刀撑）必须与水平杆、立杆采用扣减相互扣牢。
在高排架四周必须加设垂直剪刀撑，在高排架中间必须加设垂直剪刀撑。
3.9扫地杆排架纵横向均每跨均设扫地杆，扫地杆离地不大于200mm，并和每根相交的立杆用扣件扣接。
当立杆基础不在同一调度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。
靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
3.10扣件扣件螺栓拧紧扭力矩不应小于40N.m，且不应大于65N.m；安装后的扣件螺栓应采用扭力扳手检查，抽样方法应按随机分布原则进行。
不合格的重新拧紧，直至合格为止。
本工程平台模板板底、梁模板板底的支撑立杆扣件采用双扣件。
各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
排架顶部的牵杠标高应用水平仪控制。
横楞顶标高为平台板（或梁）底面标高减去木模厚度和搁栅厚度。
4.模板排架拆除现场拆除组合钢模板时，须遵守下列规定：先拆除侧面模板，再拆除承重模板；排架拆除必须由上而下进行，严禁上下同步作业。
支承件和连接件应逐件拆卸，模板应逐块拆卸传递，拆除时不得损伤模板和混凝土。
连接件必须随排架逐层拆除，严禁先将连接件整层拆除后在拆排架。
模板拆除时应注意不得损伤混凝土的表面及棱角。
不得猛敲对拉螺栓，以免损伤砼体。
模板、排架拆除时，不得对楼层形成冲击荷载。
拆除的模板和支架必须分散堆放并及时清运。
本次高排架拆除必须在结构混凝土强度达到设计强度后方可拆除。
底模及其支架拆除时的混凝土强度应符合GB50204-2002中表4.3.1（如下表）规定。
现场须做好同条件试块，其强度报告达到要求后，底模方可拆除。
收集好钢管、扣件、螺帽、万能销、螺杆等周转材料，做好落手清工作。
5.安全、环保文明施工措施5.1管理措施以安全生产作为标准化管理重点，施工现场必须严格执行安全生产六大纪律及《建筑施工高处作业安全技术措施》、《建筑施工普通脚手架安全技术规定》等有关各项规定，做到“安全第一，预防为主”。
工地设专职安全管理人员，负责安全管理和监督检查建立定期安全检查制度，并有记录，对查出的隐患及时整改，对严重情况有权停止施工，并向项目经理汇报。
同时施工员对分管施工范围内的安全施工负责，贯彻落实各项安全技术措施。
排架搭设人员必须是通过先行国家标准《特殊作业人员安全技术考核管理规则》的考核合格的专业架子工上岗人员应定期体检，合格者方可持证上岗。
根据公司贯标文件《施工现场安全生产责任制》规定建立健全安全生产管理责任制，把分承包商纳入安全管理体系，并与之签订安全生产协议书。
全体管理人员牢固树立起“抓安全一刻不忘，安全管理理直气壮”的观念，做到施工现场发现隐患立即整改，发现违章立即制止，确保项目安全目标的达到。
模板排架施工前，由技术员、施工员按照专项施工方案中的要求，向施工班组进行技术交底。
做好各项安全教育和安全交底工作，包括定期安全意识教育、新工人上岗教育、每次安排生产任务的安全技术交底、每天的上岗安全交底等等。
5.2选材搭设前严格筛选所用材料。
钢管、扣件、角铁、螺栓等质量均应符合规范要求。
不得采用严重锈蚀、薄壁、弯曲、有裂缝的杆件；不得采用严重锈蚀、变形、脆裂、滑丝的扣件。
