实验十二模拟乘法器调幅（AM、DSB、SSB）一、实验目的1．掌握用集成模拟乘法器实现全载波调幅。

抑止载波双边带调幅和单边带调幅的方法。

2．研究已调波与调制信号以及载波信号的关系。

3．掌握调幅系数的测量与计算方法。

4．通过实验对比全载波调幅、抑止载波双边带调幅和单边带调幅的波形。

5．了解模拟乘法器（MC1496）的工作原理，掌握调整与测量其特性参数的方法。

二、实验内容1．调测模拟乘法器MC1496正常工作时的静态值。

2．实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。

3．实现抑止载波的双边带调幅波。

4．实现单边带调幅。

三、实验原理幅度调制就是载波的振幅（包络）随调制信号的参数变化而变化。

本实验中载波是由晶体振荡产生的465KHz高频信号，1KHz的低频信号为调制信号。

振幅调制器即为产生调幅信号的装置。

1.集成模拟乘法器的内部结构集成模拟乘法器是完成两个模拟量（电压或电流）相乘的电子器件。

在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。

采用集成模拟乘法器实现上述功能比采用分离器件如二极管和三极管要简单得多，而且性能优越。

所以目前无线通信、广播电视等方面应用较多。

集成模拟乘法器常见产品有BG314、F1596、MC1495、MC1496、LM1595、LM1596等。

（1）MC1496的内部结构在本实验中采用集成模拟乘法器MC1496来完成调幅作用。

MC1496是四象限模拟乘法器。

其内部电路图和引脚图如图12-1所示。

其中V1、V2与V3、V4组成双差分放大器，以反极性方式相连接，而且两组差分对的恒流源V5与V6又组成一对差分电路，因此恒流源的控制电压可图12-1 MC1496的内部电路及引脚图正可负，以此实现了四象限工作。

V7、V8为差分放大器V5与V6的恒流源。

（2）静态工作点的设定1）静态偏置电压的设置静态偏置电压的设置应保证各个晶体管工作在放大状态，即晶体管的集－基极间的电压应大于或等于2V ，小于或等于最大允许工作电压。

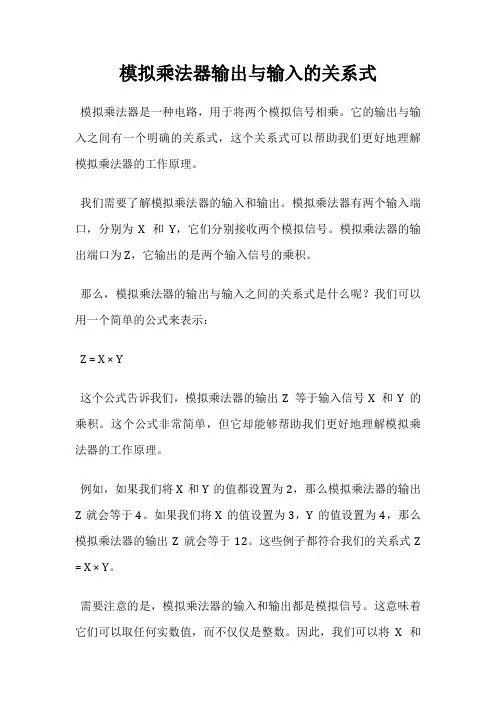

模拟乘法器输出与输入的关系式
模拟乘法器是一种电路，用于将两个模拟信号相乘。

它的输出与输入之间有一个明确的关系式，这个关系式可以帮助我们更好地理解模拟乘法器的工作原理。

我们需要了解模拟乘法器的输入和输出。

模拟乘法器有两个输入端口，分别为X和Y，它们分别接收两个模拟信号。

模拟乘法器的输出端口为Z，它输出的是两个输入信号的乘积。

那么，模拟乘法器的输出与输入之间的关系式是什么呢？我们可以用一个简单的公式来表示：
Z = X × Y
这个公式告诉我们，模拟乘法器的输出Z等于输入信号X和Y的乘积。

这个公式非常简单，但它却能够帮助我们更好地理解模拟乘法器的工作原理。

例如，如果我们将X和Y的值都设置为2，那么模拟乘法器的输出Z就会等于4。

如果我们将X的值设置为3，Y的值设置为4，那么模拟乘法器的输出Z就会等于12。

这些例子都符合我们的关系式Z = X × Y。

需要注意的是，模拟乘法器的输入和输出都是模拟信号。

这意味着它们可以取任何实数值，而不仅仅是整数。

因此，我们可以将X和
Y设置为任何实数值，而不仅仅是整数。

例如，我们可以将X设置为1.5，Y设置为2.5，那么模拟乘法器的输出Z就会等于3.75。

模拟乘法器的输出与输入之间有一个简单的关系式，即Z = X × Y。

这个关系式可以帮助我们更好地理解模拟乘法器的工作原理，并且可以帮助我们预测模拟乘法器的输出值。

模拟乘法器原理乘法器是一种电路设计，用于将两个输入数相乘，并输出它们的乘积。

乘法器常用于数字信号处理、计算机和通信系统中。

乘法器的原理基于布尔代数和逻辑门。

它通常由多个逻辑门和触发器组成，以实现乘法运算。

乘法器的设计要考虑精度和运算速度。

一种常见的乘法器设计是Booth乘法器，它使用偏置编码技术来减少部分乘积的计算。

另一种常见的设计是Wallace树乘法器，它通过级联多个片段乘法器来提高速度。

乘法器的操作原理是分别将两个输入数的每个位进行乘法运算，并将结果相加。

具体步骤如下：1. 将两个输入数分别展开为二进制形式，对应位分别相乘。

最低位乘积直接输入到第一级部分乘积的输入。

2. 对每一位乘积进行部分乘积运算。

部分乘积运算是将当前位乘积和之前的部分乘积相加，并将结果输出到下一级。

3. 重复步骤2，直到所有位的乘积都被计算出来。

4. 对所有部分乘积进行累加，得到最终的乘积结果。

乘法器还需要考虑进位和溢出的问题。

在每一位相乘时，会产生进位位和当前位的乘积。

如果乘积超过了位数的范围，就会产生溢出。

乘法器的性能可以通过速度和面积这两个指标来评估。

速度是指乘法器完成一次乘法运算所需的时间，面积是指乘法器所占据的芯片空间大小。

总结来说，乘法器是一种常见的电路设计，用于将两个输入数相乘。

乘法器的原理基于布尔代数和逻辑门，它的设计考虑了精度和运算速度。

乘法器的操作原理是对输入数的每一位进行乘法运算，并将结果累加得到最终的乘积。

乘法器还需要考虑进位和溢出的问题。

乘法器的性能可以通过速度和面积来评估。

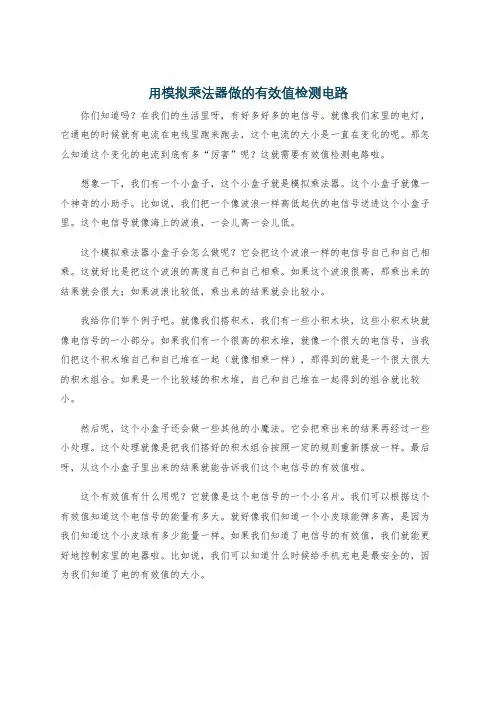

用模拟乘法器做的有效值检测电路你们知道吗？在我们的生活里呀，有好多好多的电信号。

就像我们家里的电灯，它通电的时候就有电流在电线里跑来跑去，这个电流的大小是一直在变化的呢。

那怎么知道这个变化的电流到底有多“厉害”呢？这就需要有效值检测电路啦。

想象一下，我们有一个小盒子，这个小盒子就是模拟乘法器。

这个小盒子就像一个神奇的小助手。

比如说，我们把一个像波浪一样高低起伏的电信号送进这个小盒子里。

这个电信号就像海上的波浪，一会儿高一会儿低。

这个模拟乘法器小盒子会怎么做呢？它会把这个波浪一样的电信号自己和自己相乘。

这就好比是把这个波浪的高度自己和自己相乘。

如果这个波浪很高，那乘出来的结果就会很大；如果波浪比较低，乘出来的结果就会比较小。

我给你们举个例子吧。

就像我们搭积木，我们有一些小积木块，这些小积木块就像电信号的一小部分。

如果我们有一个很高的积木堆，就像一个很大的电信号，当我们把这个积木堆自己和自己堆在一起（就像相乘一样），那得到的就是一个很大很大的积木组合。

如果是一个比较矮的积木堆，自己和自己堆在一起得到的组合就比较小。

然后呢，这个小盒子还会做一些其他的小魔法。

它会把乘出来的结果再经过一些小处理。

这个处理就像是把我们搭好的积木组合按照一定的规则重新摆放一样。

最后呀，从这个小盒子里出来的结果就能告诉我们这个电信号的有效值啦。

这个有效值有什么用呢？它就像是这个电信号的一个小名片。

我们可以根据这个有效值知道这个电信号的能量有多大。

就好像我们知道一个小皮球能弹多高，是因为我们知道这个小皮球有多少能量一样。

如果我们知道了电信号的有效值，我们就能更好地控制家里的电器啦。

比如说，我们可以知道什么时候给手机充电是最安全的，因为我们知道了电的有效值的大小。

模拟乘法器幅度调制实验姓名：学号：模拟乘法器幅度调制实验模拟乘法器是利用三极管的非线性特性，经过电路的巧妙设计，在输出中仅保留两路输入信号的乘积项，从而获得良好的乘积特性的集成器件。

模拟乘法器其可用于各种频率变化，如平衡调制、混频、同步检波、鉴波、检波、自动增益控制等电路。

本实验利用模拟乘法器MC1496实现幅度调制电路。

一、实验目的1、了解模拟乘法器的工作原理；2、学会利用模拟乘法器搭建振幅调制电路，掌握其工作原理及特点。

3、了解调制系数Ma的测量方法，了解Ma<1、Ma=1、Ma>1时调幅波的波形特点。

二、复习要求1、复习幅度调制器的有关知识；2、分析实验电路中用MC1496乘法器调制的工作原理，并分析计算各引脚的直流电压；3、了解调制系数M的意义及测量方法；4、分析全载波调幅信号的特点；5、了解实验电路各元件的作用。

三、实验电路原理实验电路如下图所示。

该电路可用来实现幅度调制，混频。

倍频，同步检波等功能。

图中R8和R9为负载电阻，R10为偏置电阻，R7为负载反馈电阻。

R1、R2和Rp组成平衡调节电路，调节Rp可以调节1、4两管脚的电位差。

当电位器为0时，电路满足平衡调幅。

当电位差不为零时，输入包含调制信号和直流分量两部分，则可实现普通调幅。

四、实验步骤1、按照电路图焊接电路。

2、实现普通单音调幅：a、在Ux上加入振幅Vx=50mV、频率f=500KHz的正弦信号，在Uy上加入振幅Vy=200mV、频率f=10KHz的正弦信号，调节电位器Rp，使电路工作在不平衡状态，用示波器观察输出波形。

b、保持Ux不变，改变Uy的幅值，当Uy的幅度为50mV、100mV、150mV、200mV、250mV时，用示波器观察输出信号的变化，并作出Ma—Uy曲线。

c、保持Ux不变，fx由小变大，观察输出波形的变化。

3、实现平衡调幅a、将Uy接地，在Ux上加入振幅Vx=50mV、频率fx=500KHz的正弦信号，调节电位器Rp使输出Uo=0.b、在Ux上加入振幅Vx=50mV、频率fx=500KHz的正弦信号，在Uy上加入振幅Vy=200mV、频率f=10KHz的正弦信号，微调调节电位器Rp，得到抑制波的双边带信号。

图1：基础模拟乘法器与乘法器象限的定义从数学角度来看，乘法是一种“四象限”运算——换言之，两个输入可能为正，也可能为负，输出亦是如此。

然而，用于生产电子乘法器的某些电路仅支持单极性信号。

如果两个信号都必须是单极性的，结果形成一个“单象限”乘法器，输出同样也会是单极性的。

如果其中一个信号为单极性，而其他信号可能为正或负，则乘法器就是一个“二象限”输出可能为两个极性之一(因而为“双极性”)。

用于产生一象限或二象限乘法器的电路可能比四象限乘法器所需电路要简单，由于许多应用并不需要全四象限乘法，因此，常用的是仅支持一象限或二象限的精密器件。

一个示例是AD539，这是一款宽带双通道二象限乘法器，具有一个单极性Vy 输入，其相对受限带宽为5 MHz，还有两个双极性Vx输入，每个乘法器各一个，带宽为60 MHz。

图2显示的是AD539的框图。

图2：AD539模拟乘法器框图最简单的电子乘法器采用对数放大器。

计算依赖于以下事实：两个数的对数之和的反对数为这两些数字之积(如图3所示)。

图3：利用对数放大器实现乘法运算图4：基础跨导乘法器这是一种性能很差的乘法器，因为(1) Y 输入被随V Y 非线性变化的V BE 抵消；之间存在指数关系，因而X 输入呈现非线性；(3) 比例因子随温度而变化。

图5：基础跨导乘法器如此，吉尔伯特单元有三个不便之处：(1) 其X输入为差分电流；(2) 其输出为差分电流；输入为单极性电流——因此吉尔伯特单元只是一个二象限乘法器。

通过交叉耦合两个这样的单元并使用两个电压-电流转换器(如图6所示)，我们可以把基础架构转换成一种带电压输入的四象限器件，如AD534。

在中低频率下，可以用一个减法器放大器把输出端的差分电流转换成电压。

鉴于其电压输出架构，AD534的带宽仅为1 MHz 左右，而后续版本AD734的带宽则为10 MHz。

图6：AD534：一款四象限跨导线性乘法器Q1A和Q1B以及Q2A和Q2B形成两个吉尔伯特单元的两对核心长尾对，而Q3A 则为两个单元的线性化晶体管。

模拟乘法器输出与输入的关系式模拟乘法器是一种电路，可以将两个输入信号相乘，输出它们的乘积。

这种电路通常用于模拟信号处理中，例如音频处理和图像处理。

在理解模拟乘法器的工作原理时，我们需要了解输出信号和输入信号之间的关系式。

具体而言，我们需要知道输出信号与输入信号的幅度和相位之间的关系。

假设我们有两个输入信号x1(t)和x2(t)，它们的幅度分别为A1和A2，相位分别为θ1和θ2。

我们可以将它们表示为：x1(t) = A1cos(ωt + θ1)x2(t) = A2cos(ωt + θ2)其中，ω是角频率，t是时间。

模拟乘法器将两个输入信号相乘，得到输出信号y(t)。

输出信号的幅度和相位与输入信号有如下关系：y(t) = A1A2cos(θ1 + θ2)cos(ωt) - A1A2sin(θ1 + θ2)sin(ωt)其中，cos(θ1 + θ2)和sin(θ1 + θ2)是输入信号之间的相位差。

我们可以使用三角函数的恒等式将它们展开为：cos(θ1 + θ2) = cosθ1cosθ2 - sinθ1sinθ2sin(θ1 + θ2) = sinθ1cosθ2 + cosθ1sinθ2将它们代入输出信号的公式中，我们得到：y(t) = A1A2(cosθ1cosθ2 - sinθ1sinθ2)cos(ωt) -A1A2(sinθ1cosθ2 + cosθ1sinθ2)sin(ωt)化简后，我们得到：y(t) = A1A2cos(θ1 - θ2)cos(ωt) - A1A2sin(θ1 - θ2)sin(ωt)这就是模拟乘法器输出信号和输入信号之间的关系式。

它告诉我们，输出信号的幅度和相位都与输入信号的幅度和相位以及它们之间的相位差有关。

总之，了解模拟乘法器输出信号和输入信号之间的关系式对于设计和理解模拟信号处理电路非常重要。

模拟乘法器调幅实验报告模拟乘法器调幅实验报告引言：调幅（Amplitude Modulation, AM）是一种常用的调制技术，广泛应用于无线通信、广播电视等领域。

在调幅技术中，模拟乘法器是一个关键的组件，它能够实现信号的调幅处理。

本实验旨在通过搭建模拟乘法器电路，深入了解调幅原理，并通过实验验证其效果。

一、实验目的通过搭建模拟乘法器电路，掌握调幅原理，并验证其调幅效果。

二、实验原理调幅是通过将调制信号与载波信号相乘，实现信号的幅度调制。

模拟乘法器是实现这一功能的关键元件。

在本实验中，我们采用二极管作为模拟乘法器的核心元件。

当二极管正向偏置时，其电流与输入电压成正比。

将调制信号与载波信号输入到二极管的正向偏置端，通过电流与电压的乘积，实现信号的幅度调制。

三、实验器材和仪器1. 信号发生器：提供调制信号和载波信号。

2. 二极管：作为模拟乘法器的核心元件。

3. 示波器：用于观察输出信号的波形。

四、实验步骤1. 搭建电路：将信号发生器的调制信号输出与载波信号输出分别连接到二极管的正向偏置端，将二极管的反向端接地。

将二极管的输出端连接到示波器，观察输出信号的波形。

2. 调节信号发生器：分别调节调制信号和载波信号的频率、幅度和相位，观察输出信号的变化。

3. 记录实验数据：记录不同调制信号和载波信号参数下的输出信号波形和幅度。

五、实验结果与分析在实验中，我们通过调节信号发生器的调制信号和载波信号的频率、幅度和相位，观察了输出信号的变化。

实验结果显示，当调制信号的频率与载波信号的频率相等时，输出信号呈现出明显的幅度调制效果。

当调制信号的幅度增大时，输出信号的幅度也相应增大。

当调制信号的相位与载波信号的相位相差90度时，输出信号的幅度最大，表现出最明显的幅度调制效果。

通过实验结果的分析，我们可以得出以下结论：1. 调制信号的频率与载波信号的频率相等时，能够实现明显的幅度调制效果。

2. 调制信号的幅度与输出信号的幅度成正比，调制信号的幅度增大时，输出信号的幅度也相应增大。

模拟乘法器电路原理
乘法器电路是一种用于计算两个输入数的乘积的电子电路。

它由多个逻辑门和电子元件组成，能够将输入信号相乘得到输出信号。

在一个乘法器电路中，通常会有两个输入端和一个输出端。

输入端通常被标记为A和B，分别表示待乘数和乘数。

输出端通常被标记为P，表示乘积。

乘法器电路的工作原理是根据乘法的性质，将每一位的乘积相加得到最后的结果。

具体的实现方式可以有多种，下面介绍一种常见的实现方式。

乘法器电路通常被分为多个级别，每个级别负责计算某一位的乘积。

第一个级别接收A和B的最低位，通过逻辑门或触发器计算出对应的乘积，并将其存储为P的最低位。

然后，每个级别的输出和前一级别输出的进位信号经过逻辑门或触发器进行运算，得到当前级别的乘积和进位信号。

这个过程会一直进行，直到计算完所有位的乘积。

最后，所有级别的乘积和进位信号会被加和，得到最终的输出结果P，即A和B的乘积。

乘法器电路的实现可以使用多种逻辑门和元件，如AND门、OR门、XOR门、D触发器等。

具体的电路设计取决于要求的精度和速度。

需要注意的是，乘法器电路的设计和实现是一项复杂的任务，需要考虑多种因素，如延迟、功耗和精度等。

因此，在实际应用中，通常会使用专门的乘法器芯片，而不是自己设计和制造乘法器电路。

实验四模拟乘法器的应用（振幅调制器）一.实验目的1.掌握用集成模拟乘法器F1496实现普通调幅和抑制载波的双边带调幅的方法与过程；2.研究输出已调波信号与输入载波信号、调制信号的关系。

3.掌握调幅系数的测量方法。

二.实验原理集成模拟乘法器是完成两个模拟量（电压或电流）相乘的电子器件。

高频电子线路中的振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调过程，均可视为两个信号相乘的过程。

F1496是双平衡四象限模拟乘法器，电路如图4-1所示。

引脚⑧与⑩接输入电压U x，①与④接另一输入电压U y，输出电压U o从引脚⑥与⑿输出。

引脚②与③外接电阻为电流负反馈电阻，可调节乘法器的信号增益，并扩展输入电压U y的线性动态范围。

引脚⒁为负电源（双电源供电时）或接地端（单电源供电时）。

本实验将完成普通调幅和抑制载波调幅的内容。

三.实验设备1. 示波器SS7802A 1台2. 信号源EE1643 1台3. 数字万用表1块4. 高频电路实验板G31块四.实验内容与步骤实验电路如图4-1所示，按图接好电路。

1.载波输入端平衡调节在调制信号输入端IN2输入调制信号UΩ（t），UΩ（t）为f=1KHz幅度为100mV（V P-P）的正弦信号。

将示波器接至OUT处，调节电位器R P2，使示波器上输出的波形幅度最小。

（然后去掉输入信号UΩ）。

2.抑制载波调幅（在载波输入端平衡的状态下进行）1）输入端IN1输入载波信号U C（t），U C（t）为f=465KHz，幅度U C（p-p）=30mv的正弦信号，将示波器接至OUT处。

调节R P1，使输出电压Vo最小。

2）入端IN2输入调制信号UΩ（t），其频率为1KHz，幅度由零逐渐增大，当UΩ（p—p）为几百毫伏时，将出现如图4-2所示的抑制载波的调幅信号。

由于器件内部参数不可能完全对称，致使输出波形出现漏载信号。

可通过调节电位器R P2来改善波形的对称性。

记录波形并测出V O（p-p）值。

双平衡四象限模拟乘法器是一种常用于电子电路中的模拟乘法器，它可以对两个输入信号进行乘法运算，并输出它们的乘积。

这种乘法器可以在各种电子设备中使用，比如模拟信号处理系统、通信系统和控制系统等。

其工作原理主要基于双平衡调制技术和四象限运算技术，通过精确的电路设计和运算放大器的作用，实现了高精度和高线性度的模拟乘法运算。

1. 双平衡四象限模拟乘法器的基本原理双平衡四象限模拟乘法器主要由一个双平衡调制器和四象限运算放大器组成。

双平衡调制器是一种特殊的调制器，它可以对输入信号进行平衡混频处理，得到两路相位正交的信号。

四象限运算放大器是一种能够在所有四个象限内进行线性运算的运算放大器，通过它可以对两路输入信号进行乘法运算。

2. 工作原理分析两个输入信号分别经过双平衡调制器的处理，得到它们的正交相位信号。

这两路正交信号分别输入到四象限运算放大器中，进行乘法运算。

在四象限运算放大器内部，通过合适的反馈网络和控制电路，实现了对两路信号的乘法运算，并将乘积信号输出。

输出的乘积信号经过滤波、放大等后续处理，得到最终的模拟乘法器输出信号。

3. 特点和优势双平衡四象限模拟乘法器具有高精度、高线性度、宽带宽、低失真等特点和优势。

通过合理的电路设计和精确的参数选择，可以实现对输入信号的高精度乘法运算，输出信号的失真度极低，并且适用于宽频带的信号处理。

4. 应用领域双平衡四象限模拟乘法器广泛应用于各种模拟信号处理系统中，比如射频调制解调、通信系统中的信号处理、微波信号处理、医学成像系统中的信号处理等。

它在这些领域中可以实现高精度和高质量的信号处理，对系统的整体性能起到至关重要的作用。

总结：双平衡四象限模拟乘法器是一种非常重要和实用的模拟电路元件，它通过双平衡调制和四象限运算技术，实现了对两路输入信号的乘法运算，并具有高精度、高线性度、宽带宽、低失真等特点和优势。

它在电子电路中有着非常广泛的应用，对于各种模拟信号处理系统的设计和性能提升具有重要意义。

3.12模拟乘法器一．实验目的1.了解模拟乘法器的构成和工作原理。

2 .掌握模拟乘法器在运算电路中的应用。

二．实验原理集成模拟乘法器是实现两个模拟信号相乘的器件，它广泛用于乘法，除法，乘方和开方等模拟运算，同时广泛用于信息传输系统中作为调幅，解调，混频和自动增益控制电路，是一种通用性很强的非线性电子器件，目前已有许多单片的集成电路。

此外，模拟乘法器还是一些现代专用模拟集成系统中的重要单元。

1.模拟乘法器的基本特性模拟乘法器是一种完成两个模拟信号（连续变化的电压或电流）相乘作用的电子器件，通常具有两个输入端和一个输出端电路符号如图3-12-1所示。

若输入信号为VyVx,，则输出信号Vo为KVxVyVo=式中，K为乘法器的增益系数或标尺因子，单位为1-V。

根据两个输入电压的不同极性，乘积输出的极性有四种组合，可用图3-12-2所示的工作象限来说明。

若信号VyVx,均限定为某一极性的电压时才能正常工作，该乘法器称为单象限乘法器；若信号VyVx,中一个能适应正，负两种极性电压，而另一个只能是单极性电压，为二象限乘法器；若两个输入信号能适应四种极性组合，则称为四象限乘法器。

2.集成模拟乘法器集成模拟乘法器的常见产品有BG314，F1595，F1596，MC1495，MC1496，LM1595，LM1596等。

下面介绍BG314集成模拟乘法器。

BG314内部结构与典型应用电路分别如图3-12-3和图3-12-4所示。

输出电压与输入电压的关系为KVxVyVo=式中，IoxRxRyRcK2=为乘法器的增益系数。

图3-12-1 模拟乘法器的电路符号 图3-12-2 模拟乘法器的工作象限图3-12-3 BG314内部电路（1） 电路特点a. 当反馈电阻Rx 和Ry 足够大时，输出电压Vo 与输入电压Vy Vx ,的乘积成正比，具有接近于理想的相乘作用。

b. 输入电压Vy Vx ,均可取正或负极性，所以是四象限乘法器。

模拟乘法器混频实验报告一、引言模拟乘法器混频实验是电子工程领域中一项重要的实验。

通过该实验，我们可以了解模拟乘法器的工作原理以及混频技术的应用。

本实验报告将详细介绍实验的目的、所用仪器设备、实验步骤、实验结果以及分析和讨论。

二、实验目的本实验的目的是通过搭建模拟乘法器混频电路，观察并分析乘法器的工作原理以及混频效果。

具体目标如下：1. 理解模拟乘法器的基本原理；2. 掌握模拟乘法器混频电路的搭建方法；3. 分析乘法器的非线性特性对混频效果的影响；4. 通过实验结果验证理论分析的正确性。

三、仪器设备本实验所用的仪器设备如下：1. 函数信号发生器：用于产生输入信号；2. 模拟乘法器：用于实现模拟乘法运算；3. 混频器：用于实现信号的混频；4. 示波器：用于观测信号的波形和频谱。

四、实验步骤1. 连接仪器设备：将函数信号发生器的输出信号连接到模拟乘法器的一个输入端，将另一个输入端连接到混频器的输出端，再将混频器的输出端连接到示波器的输入端。

2. 设置参数：设置函数信号发生器的输出信号频率和幅值，选择合适的参数。

3. 观察波形：打开示波器，观察模拟乘法器输出端的波形，并记录波形的特点。

4. 分析频谱：通过示波器的频谱分析功能，观察信号的频谱特性，并记录分析结果。

5. 调整参数：根据实验结果，适当调整函数信号发生器的输出频率和混频器的参数，再次观察波形和频谱。

6. 分析和讨论：根据实验结果，分析模拟乘法器的工作原理和混频效果，并进行讨论。

五、实验结果经过实验观察和分析，得到以下结果：1. 模拟乘法器输出波形呈现非线性特性，波形的形状与输入信号频率和幅值有关；2. 混频器能将两个频率不同的信号进行混合，产生新的频率组合，并且频谱特性能够反映出混频效果；3. 调整函数信号发生器的频率和混频器的参数，可以改变输出波形和频谱的特征。

六、分析和讨论通过实验结果的观察和分析，我们可以得出以下结论：1. 模拟乘法器的工作原理是利用非线性特性，将两个输入信号相乘，产生新的输出信号。
