《机床电气与PLC控制》试题及答案

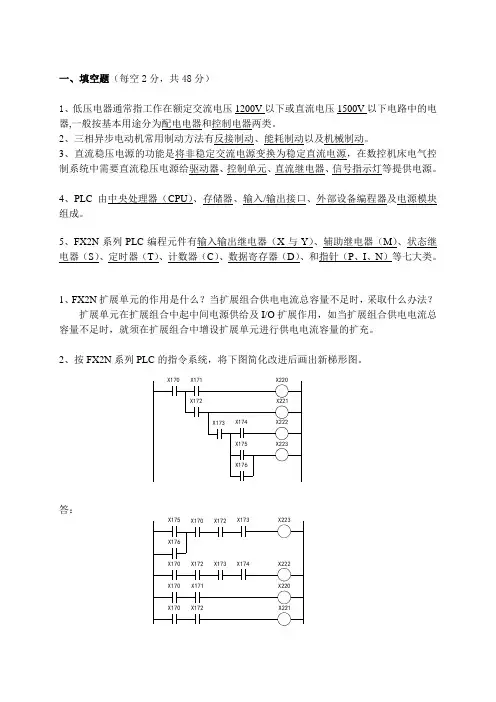

一、填空题（每空2分，共48分）1、低压电器通常指工作在额定交流电压1200V以下或直流电压1500V以下电路中的电器,一般按基本用途分为配电电器和控制电器两类。

2、三相异步电动机常用制动方法有反接制动、能耗制动以及机械制动。

3、直流稳压电源的功能是将非稳定交流电源变换为稳定直流电源，在数控机床电气控制系统中需要直流稳压电源给驱动器、控制单元、直流继电器、信号指示灯等提供电源。

4、PLC由中央处理器（CPU）、存储器、输入/输出接口、外部设备编程器及电源模块组成。

5、FX2N系列PLC编程元件有输入输出继电器（X与Y）、辅助继电器（M）、状态继电器（S）、定时器（T）、计数器（C）、数据寄存器（D）、和指针（P、I、N）等七大类。

1、FX2N扩展单元的作用是什么？当扩展组合供电电流总容量不足时，采取什么办法？扩展单元在扩展组合中起中间电源供给及I/O扩展作用，如当扩展组合供电电流总容量不足时，就须在扩展组合中增设扩展单元进行供电电流容量的扩充。

2、按FX2N系列PLC的指令系统，将下图简化改进后画出新梯形图。

答：3、梯形图与继电器控制线路各自的控制原理是什么？答：PLC 程序的工作原理简述为由上至下、由左至右、循环往复、顺序执行。

继电器控制线路原理为并行控制。

4、三相笼式异步电动机常用减压起动方法有哪几种？答：常用有串电阻减压起动、星三角换接减压起动、延边三角形换接减压起动、自耦变压器减压起动等方法。

5、请将下面梯形图按FX2N 系列PLC 的指令系统转换为语句指令程序。

答：1 LD X2 5 ANI X3 2 AND X0 6 OUT M101 3 OUT Y3 7 AND T1 4LDY38OUTY46、请按以下的FX2N 系列PLC 的语句指令程序，绘出相应梯形图。

0 LD X0 5 LDI X4 1 AND X1 6 AND X5 2 LD X2 7 ORB 3 AND X3 8 OUT Y6 4ORB答：三、设计题（每题11分，共22分）1、下图是机床工作台运动示意图，工作台由交流电动机驱动。

7.5 综合练习题一、判断题（正确打“√”、错误打“×”）（√）1-20二、填空题1． CNC 。

2．数字和顺序。

3．输入/输出。

4．系统和机床。

5．包括、 MT侧至PLC 、 PLC至MT侧、 CNC侧至PLC 、 PLC至CNC 侧四个部分。

6． CNC 侧”和“ MT 侧”。

7．数字；顺序。

8．输入，输出。

9．开关量，继电器。

10．硬件和软件，独立。

三、简答题1．答：数控机床有内装型PLC和独立型PLC，内装型PLC集成在CNC装置中, 也称集成式PLC，它从属于CNC装置，是CNC装置的一个部件,PLC与NC之间的信号传送是在CNC 装置内部总线实现的。

2.答：PLC与CNC及机床之间的信息交换，对于PLC的功能发挥，是非常重要的。

数控系统中PLC的信息交换，就是以PLC为中心，在CNC、PLC和MT间的信息传送，PLC与CNC 侧和MT侧三者之间的信息交换。

3.答：独立型PLC又称外装型PLC，它独立于NC装置，不从属于CNC装置, 具有独立完成控制功能的PLC。

大多采用模块化结构，装在插板式笼箱内, 它的CPU、系统程序、用户程序、I/O电路，通信等均设计成独立的模块，I/O点数可以通过I/O模块的增减、配置灵活。

可以实现对外部伺服装置直接进行控制, 可以扩大CNC的控制功能。

4．答：PLC至CNC侧的关系：PLC 送至CNC 的信息也由开关量信号或寄存器完成, PLC发给CNC的信息主要功能代码是M、S、T功能的应答信息和各坐标轴对应的机床参考点等信息。

5．答：PLC主要完成主轴的正反转和停止、准停、主轴的起动和停止、刀架换刀、卡盘夹紧/松开、工作台交换、冷却和润滑控制、报警监测、排屑、机械手取送刀等一些辅助动作及对机床外部开关、输出信号等功能控制。

6．答：对于内装型PLC,机床输入的开关量信号→ CNC装置的RAM → PLC的RAM。

PLC的进行逻辑运算处理后的数据还在PLC的RAM中，同时传送到CNC装置的RAM中，由CNC装置软件读取RAM中数据。

第1章综合练习题一、判断题（正确打“√”、错误打“×”）（√）1-4，7、8、9，17-24(× )5、6，10-16，二、填空题1. 通电和断电。

2．电压和电流。

3． 10 A，专门 ; 4．灭弧系统、保护装置、操作机构。

5．动、静。

6． 1140 V、 630 A。

7．双金属片、加热元件、动作机构。

8．电感、电子。

9．灭弧栅；磁吹灭弧；纵缝。

10．机械位移电信号。

11． 1 200 V 1 500 V。

12．短路和严重过载。

13．交流和直流。

14. 电磁系统、触头系统、灭弧装置。

15. 延时接通或断开。

三、选择题1. ( B )。

2. (B)。

3. (B )。

4. (B )。

5. (C )。

6. (C)7. (A )8. ( B )9. ( A ) 10. ( B )四、简答题1．答：交流接触器是电力拖动和自动控制系统中用来自动地接通或断开大电流电路的一种低压控制电器，主要控制对象是电动机，能实现远距离控制，交流接触器具有欠(零)电压保护、低电压释放保护、使用寿命长、工作可靠性高等优点,是一种最重要和最常用的低压控制电器。

2．答：电流继电器与电压继电器在结构上的区别主要是线圈不同。

电流继电器的线圈匝数少、导线粗，与负载串联以反映电路电流的变化。

电压继电器的线圈匝数多、导线细，与负载并联以反映其两端的电压。

中间继电器实际上也是一种电压继电器，只是它具有数量较多、容量较大的触点，起到中间放大的作用。

3．答：热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的过载保护。

当负载电流超过规定电流值并经过一定时间后，发热元件所产生的热量使双金属片受热弯曲，带动动触点与静触点分断，切断电动机的控制回路，使接触器线圈断电释放，断开主电路，实现了对电动机的过载保护。

热继电器不能作短路保护。

4．答：低压断路器又称自动空气开关或自动空气断路器，主要用于低压动力线路中。

机床电气控制与P L C习题与答案Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT一、填空题1、低压电器通常指工作在额定交流电压1200V以下或直流电压1500V以下电路中的电器,一般按基本用途分为低压配电电器和低压控制电器两类。

2、三相异步电动机常用制动方法有反接制动、能耗制动以及电磁机械制动。

3、改变三相异步电动机的旋转方向原理是改变三相电源相序。

4、指出如下符号代表哪种电气元器件：FU SQ KM KA KT 熔断器、行程开关、接触器、继电器、时间继电器。

KV KI FR KS SB QS电压继电器、电流继电器、热继电器、速度继电器、按钮、刀开关5、电气控制系统中常用的保护环节有：连锁控制、短路保护、过载保护、零电压和欠电压及弱磁保护。

6、直流电机的调速方法有改变电枢回路电阻、改变电枢端电压、改变磁通三种。

7、写出以下图形符号所代表的电气元件名称。

三极刀开关按扭常开触头行程开关常开触头接近开关常开触头接触器线圈线圈通电时通电延时断开线圈断电延时通电延时线圈断开延时线圈延时闭合常开触头常闭触头闭合的常开触头8、选择接触器时应从其工作条件出发，控制交流负载应选用_交流接触器__控制直流负载则选用______直流接触器____。

9、接触器具有低压释放的保护性能，适用于频繁操作，远距离控制强电电路。

10、接触器选用时，其主触点的额定工作电压应____大于__或_ 等于____负载电路的电压，主触点的额定工作电流应_等于____或__稍大于___负载电路的电流，吸引线圈的额定电压应与控制回路__电压相等___。

11、试举出两种不频繁地手动接通和分断电路的开关电器：热继电器______、__熔断器_________。

12、试举出两种主令电器：___控制按钮_____、____行程开关__。

13、当电路正常工作时，熔断器熔体允许长期通过倍的额定电流而不熔断。

机床电气控制与P L C试卷及答案精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】《机床电气控制与PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分、共26分）1、电气控制技术的拖动方式可以分为：、。

2、通常低压是指交流。

3、低压控制电器常用的具体灭弧方法有、、。

4、热继电器主要参数有、、、及。

5、笼型异步电动机的电气制动方法有：、。

6、可编程控制器主要由、、、组成。

7、P LC的输入电路大都相同，通常有三种类型。

分别为、、。

8、PLC工作时，全过程扫描一次所需的时间称为。

9、PLC工作过程分为、、、、。

二、选择题（每题2分、共20分）1、速度继电器的动作转速一般不低于（）。

A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。

A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。

A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。

4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。

请问只能带直流负载是哪种输出形式。

（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。

A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。

A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。

A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。

A、短路B、过载C、欠压D、过电流三、问答题（每题8分、共24分）1、熄灭电弧的主要措施有哪些（5分）2、熔断器的选择的原则是什么（5分）3、梯形图有哪些设计规则（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。

机电系2007-2008学年第二学期期末考试《机床电气控制及PLC技术》 A卷使用班级：0501、0502命题人：弓锵审核人：一、单项选择题（共15小题，每题1分，共15分）1.不属于笼型异步电动机降压启动方法的是（）启动。

A自耦变压器降压B星形一三角形换接C延边三角形D在转子电路中串联变阻器2.中小容量异步电动机的过载保护一般采用（）。

A熔断器B磁力启动器C热继电器D电压继电器3.属双速异步电动机接线方法的是（）。

A YY/YYB YY/△C YY/YD △△/Y4.异步电动机的反接制动是指改变（）。

A电源电压B电源电流 C电源相序D电源频率5.异步电动机的能耗制动采用的设备是（）装置。

A电磁抱闸 B直流电源C开关与继电器D电阻器6. 在电动机的连续运转控制中，其控制关键是（）。

A自锁触点B互锁触点C复合按钮D机械联锁7. 下列低压电器中可以实现过载保护的有（）。

A热继电器B速度继电器C接触器D时间继电器8. Y－△降压启动可使启动电流减少到直接启动时的（）。

A 1/2B 1/3C 1/4D 1/59. 下列属于低压配电电器的是（）。

A接触器B继电器 C 刀开关D时间继电器10. 表示电路中各个电气元件连接关系和电气工作原理的图称为（）。

A电路图 B 电气互联图 C 系统图 D 电气安装图11.对绕线型电动机而言，一般利用（）方法进行调速。

A改变电源频率B改变定子极对数C改变转子电路中电阻 D 改变转差率12.一台三相异步电动机，其铭牌上标明额定电压为220V/380V，其接法应是（）。

A Y/△B△/Y C△/△ D Y/Y13.甲乙两个接触器，欲实现互锁控制，则应（）A 在甲接触器的线圈电路中串入乙接触器的动断触点。

B 在乙接触器的线圈电路中串入甲接触器的动断触点。

C 在两接触器的线圈电路中互串对方的动断触点。

D 在两接触器的线圈电路中互串对方的动合触点。

14.甲乙两个接触器，若要求甲工作后方允许乙接触器工作，则应（）A 在乙接触器的线圈电路中串入甲接触器的动合触点。

《机床电气控制与PLC 》期末考试题（B 卷）班级： 姓名： 学号：_____________ 题目 一 二 三 四 五 六 总分 登分签名 得分一、填空（每空1分，共20分）1.KT 是（ ）电延时继电器的（ ）触点，线圈通电时此触点（ ），延时一段时间此触点（ ）；线圈断电时此触点（ ），延时一段时间此触点（ ）。

2、接触器主要由（ ）、（ ）和（ ）组成。

3、热继电器是对电动机进行（ ）保护的电器；熔断器是用于供电线路和电气设备的（ ）保护的电器。

4、三相异步电动机的转速取决于（ ）、（ ）和（ ）。

5、VD200是S7-200 PLC 的 （ ），其长度是2个字（ ）位。

6、数控机床电气控制系统主要由（ ）、（ ）、（ ）和（ ）等组成。

二、判断题（每题2分，共10分）（ ）1、刀开关安装时，只能正装，不得平装或倒装。

（ ）2、按钮帽有多种颜色，用绿色作启动，红色作停止，用黑色作点动。

（ ）3、JMP 跳转指令能在主程序、子程序和中断程序之间相互跳转。

（ ）4、生产机械要求电动机在空载情况下提供的最高转速和最低转速之比叫做调速范围。

（ ）5、交-直-交变频器主电路中，滤波电抗器的功能是当负载变化时直流保持平稳。

得分 评卷员得分 评卷员三、单择题（每题2分，共20分）得分评卷员1、控制电动机能耗制动的电器应是（）。

A．速度继电器 B.时间继电器 C.电流继电器 D.电压继电器2、（）是初始化脉冲，仅在PLC上电运行时接通一个扫描周期。

A．SM0.2 B.SM0.1 C.SM0.3 D.SM36.53、将编程器内编写好的程序写入PLC时，PLC必须处在（）模式。

A．RUN B. STOP C.停电 D. RUN或STOP都可4、变频器安装时，在电源和变频器之间，通常接（）。

A．按钮和热继电器 B. 低压断路器和接触器 C.速度继电器 D.电动机5、变频器输出侧不允许接（）。

A．单相电动机 B. 三相异步电动机 C.电容式单相电动机 D.罩极式单项电动机。

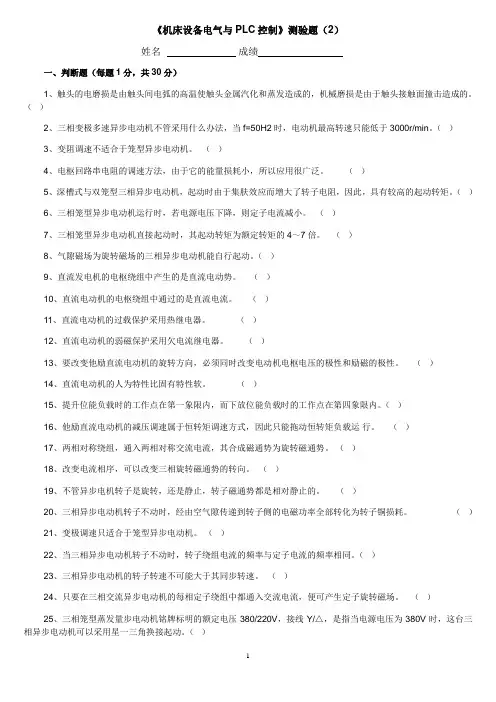

《机床设备电气与PLC控制》测验题（2）姓名成绩一、判断题（每题1分，共30分）1、触头的电磨损是由触头间电弧的高温使触头金属汽化和蒸发造成的，机械磨损是由于触头接触面撞击造成的。

（）2、三相变极多速异步电动机不管采用什么办法，当f=50H2时，电动机最高转速只能低于3000r/min。

（）3、变阻调速不适合于笼型异步电动机。

（）4、电枢回路串电阻的调速方法，由于它的能量损耗小，所以应用很广泛。

（）5、深槽式与双笼型三相异步电动机，起动时由于集肤效应而增大了转子电阻，因此，具有较高的起动转矩。

（）6、三相笼型异步电动机运行时，若电源电压下降，则定子电流减小。

（）7、三相笼型异步电动机直接起动时，其起动转矩为额定转矩的4～7倍。

（）8、气隙磁场为旋转磁场的三相异步电动机能自行起动。

（）9、直流发电机的电枢绕组中产生的是直流电动势。

（）10、直流电动机的电枢绕组中通过的是直流电流。

（）11、直流电动机的过载保护采用热继电器。

（）12、直流电动机的弱磁保护采用欠电流继电器。

（）13、要改变他励直流电动机的旋转方向，必须同时改变电动机电枢电压的极性和励磁的极性。

（）14、直流电动机的人为特性比固有特性软。

（）15、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。

（）16、他励直流电动机的减压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（）17、两相对称绕组，通入两相对称交流电流，其合成磁通势为旋转磁通势。

（）18、改变电流相序，可以改变三相旋转磁通势的转向。

（）19、不管异步电机转子是旋转，还是静止，转子磁通势都是相对静止的。

（）20、三相异步电动机转子不动时，经由空气隙传递到转子侧的电磁功率全部转化为转子铜损耗。

（）21、变极调速只适合于笼型异步电动机。

（）22、当三相异步电动机转子不动时，转子绕组电流的频率与定子电流的频率相同。

（）23、三相异步电动机的转子转速不可能大于其同步转速。

《机床电气控制与PLC》课程题库第1部分机床电气控制部分1、写出按钮、行程开关、熔断器、接触器、低压断路器、时间继电器、热继电器等常用电器的电气符号（包括图形符号和文字符号）。

2、继电器和接触器的区别？3、QS、FU、KM、KT、SQ、SB分别是什么电器元件的文字符号？4、如何决定笼型异步电动机是否可采用直接起动法？5、笼型异步电动机减压起动方法有哪几种？6、笼型异步电动机是如何改变转动方向？7、什么是能耗制动？什么是反接制动？它们各有什么特点及适用什么样的场合？8、什么是互锁（联锁）？什么是自锁，试举例说明各自的作用。

9、长动与点动的区别是什么？10、什么是多地点控制？什么是多条件控制？11、动合触点串联或并联，在电路中起什么样的控制作用？动断触点串联或并联起什么控制作用？12、本章中图2-12行程开关控制的正反转电路，若在现场调试试车时，将电动机的接线相序接错，将会造成什么样的后果？为什么？13、下图中的一些电路是否有错误？工作时现象是怎样的？如有错误，应如何改正？14、设计一个控制电路，要求第一台电动机起动10秒以后，第二台电动机自动起动，运行5秒以后，第一台电动机停止转动，同时第三台电动机起动，在运转15秒以后，电动机全部停止。

15、设计一控制电路，控制一台电动机要求：（1）可正反转；（2）可正向点动，两处起停控制；（3）可反接制动；（4）有短路和过载保护。

16、分析下面电气控制原理图，回答：（1）主电机M1采用什么起动方式；（2）主电机M1采用制动方式；（3）电动机M3为什么可以不用设过载保护；（4）电流表PA为什么要KT常闭触点端接；（5）触点表对分析电路起什么作用；（6）EL、HL、PE、KS是什么电器元件的文字符合；（7）主电机M1主电路中串联电阻R起什么作用。

17、分析下面电气控制原理图，填空：(1)、_____ __是主轴电动机M2转动方向的选择开关。

(2)、_ __ _、_ _ _按钮用于主轴电动机M2的两地停止控制；(3)、___ _、_ ___按钮用于主轴电动机M2的两地起动控制；(4)、____ 用于主轴电动机M2的变速冲动（点动）控制；(5)、___ _用于冷却泵电机M1的起停控制；(6)、___ _用于上刀制动；(7)、___ _用于主轴电动机M3的变速冲动控制；18、低压电器是用于交流 V、直流 V级以下的电路中起通断、保护、控制或调节作用的电器产品。

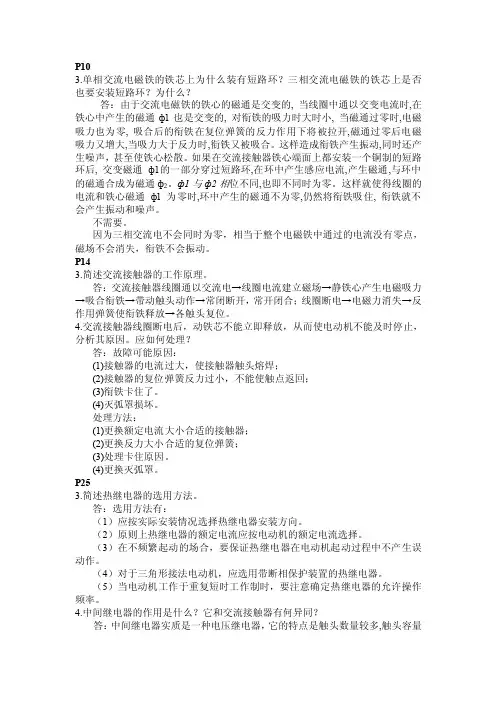

P103.单相交流电磁‎铁的铁芯上为‎什么装有短路‎环？三相交流电磁‎铁的铁芯上是‎否也要安装短‎路环？为什么？答：由于交流电磁‎铁的铁心的磁‎通是交变的, 当线圈中通以‎交变电流时,在铁心中产生‎的磁通ф1也‎是交变的, 对衔铁的吸力‎时大时小, 当磁通过零时‎,电磁吸力也为‎零, 吸合后的衔铁‎在复位弹簧的‎反力作用下将‎被拉开,磁通过零后电‎磁吸力又增大‎,当吸力大于反‎力时,衔铁又被吸合‎。

这样造成衔铁‎产生振动,同时还产生噪‎声，甚至使铁心松‎散。

如果在交流接‎触器铁心端面‎上都安装一个‎铜制的短路环‎后, 交变磁通ф1‎的一部分穿过‎短路环,在环中产生感‎应电流,产生磁通,与环中的磁通‎合成为磁通ф‎2。

ф1与ф2相‎位不同,也即不同时为‎零。

这样就使得线‎圈的电流和铁‎心磁通ф1为‎零时,环中产生的磁‎通不为零,仍然将衔铁吸‎住, 衔铁就不会产‎生振动和噪声‎。

不需要。

因为三相交流‎电不会同时为‎零，相当于整个电‎磁铁中通过的‎电流没有零点‎，磁场不会消失‎，衔铁不会振动‎。

P143.简述交流接触‎器的工作原理‎。

答：交流接触器线‎圈通以交流电‎→线圈电流建立‎磁场→静铁心产生电‎磁吸力→吸合衔铁→带动触头动作‎→常闭断开，常开闭合；线圈断电→电磁力消失→反作用弹簧使‎衔铁释放→各触头复位。

4.交流接触器线‎圈断电后，动铁芯不能立‎即释放，从而使电动机‎不能及时停止‎，分析其原因。

应如何处理？答：故障可能原因‎：(1)接触器的电流‎过大，使接触器触头‎熔焊；(2)接触器的复位‎弹簧反力过小‎，不能使触点返‎回；(3)衔铁卡住了。

(4)灭弧罩损坏。

处理方法：(1)更换额定电流‎大小合适的接‎触器；(2)更换反力大小‎合适的复位弹‎簧；(3)处理卡住原因‎。

(4)更换灭弧罩。

P253.简述热继电器‎的选用方法。

答：选用方法有：（1）应按实际安装‎情况选择热继‎电器安装方向‎。

（2）原则上热继电‎器的额定电流‎应按电动机的‎额定电流选择‎。

《机床电气控制与PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题分）分、共26（每空11、电气控制技术的拖动方式可以分为：、。

2、通常低压是指交流。

3、低压控制电器常用的具体灭弧方法有、、。

4、热继电器主要参数有、、、及。

5、笼型异步电动机的电气制动方法有：、。

6、可编程控制器主要由、、、组成。

7、PLC的输入电路大都相同，通常有三种类型。

分别为、、。

8、PLC工作时，全过程扫描一次所需的时间称为。

9、PLC工作过程分为、、、、。

二、选择题分）20（每题2分、共1、速度继电器的动作转速一般不低于（）。

A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。

A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。

A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。

4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。

请问只能带直流负载是哪种输出形式。

（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。

、其它 D、既可串联又可并联 C、并联 B、串联A．6、在电气控制回路中，停止按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。

A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。

A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。

A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。

A、短路B、过载C、欠压D、过电流三、问答题分）248分、共（每题1、熄灭电弧的主要措施有哪些？（5分）2、熔断器的选择的原则是什么？（5分）3、梯形图有哪些设计规则？（5分）四、画图题（分）10每题5分、共1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。

无 锡 职 业 技 术 学 院20 -20 学年第二学期《机床电气与PLC 控制》期末试卷（E卷）（闭卷考试）系部 班级 学号 姓名 得分一、 填空题（每空格1分，共20分）1、三相异步电动机常用的减压起动方法有 星形－三角形减压起动 、自耦变压器减压起动 。

2、三相异步电动机常用的电气制动方法有： 反接制动 、能耗制动 、 再生制动 。

3、改变直流电动机的旋转方向原理是 改变电枢或激磁绕组的极性 。

4、改变三相异步电动机的旋转方向原理是 改变三相电源相序 。

5、PLC的输出形式有继电器、晶体管、晶闸管。

6、PLC的编程语言有梯形图、指令表、功能图、功能块图。

7、零线也叫地线，它们有相同的作用，这种说法是否正确？错（填对或错）。

8、指出如下符号代表哪种电气元器件：FU SQ KM KA KT熔断器、行程开关、接触器、继电器、时间继电器。

二、简答题（共30分）1、三相交流电动机的调速方法有哪几种？（6分）答：（1）变频调速，（2）变极调速，（3）变转差率调速2、电气控制系统的保护环节有那些？（8分）答：短路保护、过流保护、过载保护、欠电压保护、零电压保护、过电压保护、弱磁保护。

3、PLC 的硬件有哪几部分组成？（6分）答：CPU 、存储器、输入输出接口、电源、扩展接口、通讯接口、编程工具等。

4、PLC 的工作过程分几个阶段？各阶段完成什么任务？（10分） 答：（1）采样输入：将各输入状态存入对应内存的输入映象寄存器中。

（2）程序执行阶段：PLC 按照从左到右从上到下的逐点扫描，从输入寄存器读入状态，然后运算结果，再将结果存入映象寄存器。

（3）输出刷新：所有指令执行完毕后，将结果输出到输出寄存器，从而驱动负载。

三、写出梯形图对应的语句表。

（5分）砀瘅傖傩萨宾贪鮭厩帏訛货薊组釀鈣本题得分LD X0 LD X13 ANI M5 RST C200 MC N0 LD X14 SP M100 OUT C200 LD X1 K5 OUT Y0 LD X3四、综合应用。

单选题1. 在机床电气控制电路中采用两地分别控制方式，其控制按钮连接的规律是__ ___。

(2.5分)(A) 全为串联(B) 全为并联(C) 起动按钮并联，停止按钮串联(D) 起动按钮串联，停止按钮并联参考答案：C2. 交流接触器在不同的额定电压下，额定电流_____。

(2.5分)(A) 相同(B) 不相同(C) 与电压无关(D) 与电压成正比参考答案：A3. 熔断器的作用是_____(2.5分)(A) 控制行程(B) 控制速度(C) 短路或严重过载(D) 弱磁保护参考答案：C4. 通电延时时间继电器，它的延时触点动作情况是____。

(2.5分)(A) 线圈通电时触点延时动作，断电时触点瞬时动作(B) 线圈通电时触点瞬时动作，断电时触点延时动作(C) 线圈通电时触点不动作，断电时触点瞬时动作(D) 线圈通电时触点不动作，断电时触点延时动作参考答案：A5. 最基本的电气控制方法是____。

(2.5分)(A) 继点接触器控制(B) 计算机控制(C) PLC控制(D) 单片机控制参考答案：A6. 断电延时时间继电器，它的延时触点动作情况是_____。

(2.5分)(A) 线圈通电时触点延时动作，断电时触点瞬时动作(B) 线圈通电时触点瞬时动作，断电时触点延时动作(C) 线圈通电时触点不动作，断电时触点瞬时动作(D) 线圈通电时触点不动作，断电时触点延时动作参考答案：B7. 热继电器的整定值为6.8A，则动作范围应选用_____。

(2.5分)(A) 0.4~0.64A(B) 0.64~1A(C) 4~6.4A(D) 6.8~10A参考答案：D8. 接触器的型号为CJ10-160，其额定电流是____。

(2.5分)(A) 10A(B) 160A(C) 10~160A(D) 大于160A参考答案：B9. 电器元件的接线图中______。

(2.5分)(A) 采用集中法表示每一电器元件(B) 元件各带电部件可以分开画(C) 标注可以和原理图不一致参考答案：A10. 时间继电器的作用是_____。

第1章综合练习题一、判断题（正确打“√”、错误打“×”）（√）1-4，7、8、9，17-24(× )5、6，10-16，二、填空题1. 通电和断电。

2．电压和电流。

3． 10 A，专门 ; 4．灭弧系统、保护装置、操作机构。

5．动、静。

6． 1140 V、 630 A。

7．双金属片、加热元件、动作机构。

8．电感、电子。

9．灭弧栅；磁吹灭弧；纵缝。

10．机械位移电信号。

11． 1 200 V 1 500 V。

12．短路和严重过载。

13．交流和直流。

14. 电磁系统、触头系统、灭弧装置。

15. 延时接通或断开。

三、选择题1. ( B )。

2. (B)。

3. ( A )。

4. ( C )。

5. (C )。

6. (C)7. (A )8. ( B )9. ( A ) 10. ( B )四、简答题1．答：交流接触器是电力拖动和自动控制系统中用来自动地接通或断开大电流电路的一种低压控制电器，主要控制对象是电动机，能实现远距离控制，交流接触器具有欠(零)电压保护、低电压释放保护、使用寿命长、工作可靠性高等优点,是一种最重要和最常用的低压控制电器。

2．答：电流继电器与电压继电器在结构上的区别主要是线圈不同。

电流继电器的线圈匝数少、导线粗，与负载串联以反映电路电流的变化。

电压继电器的线圈匝数多、导线细，与负载并联以反映其两端的电压。

中间继电器实际上也是一种电压继电器，只是它具有数量较多、容量较大的触点，起到中间放大的作用。

3．答：热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的过载保护。

当负载电流超过规定电流值并经过一定时间后，发热元件所产生的热量使双金属片受热弯曲，带动动触点与静触点分断，切断电动机的控制回路，使接触器线圈断电释放，断开主电路，实现了对电动机的过载保护。

热继电器不能作短路保护。

4．答：低压断路器又称自动空气开关或自动空气断路器，主要用于低压动力线路中。

3.5 综合练习题一、判断题（正确打“√”、错误打“×”）（√）1-3，5-12，15-20；（×）4、13、14。

二、填空题1．主、控制及照明。

2．说明书、电气控制原理、电气总装接线与电器元件布置。

3．主、控制、辅助及特殊控制。

4．切削速度和切削用量。

5．正、反转。

6．主轴，冷却泵；刀架快速移动。

7．机械和电气；矩形和圆。

三、简答题1．答：按下启动按钮SB2，接触器KMl的线圈得电吸合，KMl主触头闭合，主轴电动机Ml起动运行, 同时KMl的自锁触点和另一副常开触点闭合。

按下停止按钮SBl, 主轴电动机Ml停转。

2．答：(1)所使用的液压泵电动机、砂轮电动机、砂轮箱升降电动机和冷却泵电动机均采用普通笼型交流异步电动机。

(2) 换向是通过工作台上的撞块碰撞床身上的液压换向开关来实现的，对磨床的砂轮、砂轮箱升降和冷却泵不要求调速。

(4) 磨削工件采用电磁吸盘来吸持工件。

并有必要的信号指示和局部照明。

(5)砂轮电动机、液压泵电动机和冷却泵电动机采用直接起动，砂轮箱升降电动机要求能正、反转。

(7)保护环节完善,对电动机设有短路保护、过载保护、电磁吸盘欠压保护等。

(8)为减少工件在磨削加工中的热变形并冲走磨屑,以保证加工精度,需用冷却液。

3.答：主电路中共有四台电动机：其中液压泵电动机是Ml,用于工作台的往返运动；砂轮电动机是M2，用于砂轮转动来完成磨削加工；冷却泵电动机是M3。

为砂轮磨削工件时输送冷却液, 用于单向旋转。

冷却泵电机M3只有在砂轮电机M2运转后才能运转。

砂轮升降电动机是M4，用于磨削过程中调整砂轮与工件之间的位置。

4．答：铣床主电路共有三台电动机。

（1）M1是主轴电动机，拖动主轴带动铣刀进行铣削加工，起动和停止采用两地控制，一处在升降台上，一处在床身上，KMl是Ml的起动接触器，SA5是主轴换向开关。

由于惯性，主轴设有反接制动。

（2）M2是进给电动机，通过操纵手柄和机械离合器的配合后可进行工作台前后、左右、上下6个方向的进给运动和快速移动，由接触器KM3、KM4控制M2的正反转。

《机床电气控制与PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：：成绩：一、填空题（每空1分、共26分）1、电气控制技术的拖动方式可以分为：、。

2、通常低压是指交流。

3、低压控制电器常用的具体灭弧方法有、、。

4、热继电器主要参数有、、、及。

5、笼型异步电动机的电气制动方法有：、。

6、可编程控制器主要由、、、组成。

7、PLC的输入电路大都相同，通常有三种类型。

分别为、、。

8、PLC工作时，全过程扫描一次所需的时间称为。

9、PLC工作过程分为、、、、。

二、选择题（每题2分、共20分）1、速度继电器的动作转速一般不低于（）。

A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。

A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。

A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。

4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。

请问只能带直流负载是哪种输出形式。

（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。

A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。

A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。

A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。

A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。

A、短路B、过载C、欠压D、过电流三、问答题（每题8分、共24分）1、熄灭电弧的主要措施有哪些？（5分）2、熔断器的选择的原则是什么？（5分）3、梯形图有哪些设计规则？（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。

机床电气与plc期末考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 程序逻辑控制器B. 个人逻辑控制器C. 过程逻辑控制器D. 功率逻辑控制器答案：A2. 以下哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D3. PLC的扫描周期主要受以下哪个因素的影响？A. 程序的复杂度B. CPU的处理速度C. 外部设备的响应时间D. 所有以上因素答案：D4. 以下哪个不是PLC的输出设备？A. 接触器B. 指示灯C. 马达D. 继电器5. PLC中，用于存储程序的存储器是：A. RAMB. ROMC. EPROMD. 所有以上答案：D6. 在PLC编程中，以下哪个指令用于比较两个值？A. ANDB. ORC. CMPD. MOV答案：C7. 以下哪个不是PLC的编程语言？A. 梯形图B. 功能块图C. 汇编语言D. 伪代码答案：C8. PLC的输出模块通常用于控制：A. 传感器B. 显示器C. 执行器D. 继电器答案：C9. PLC的输入模块通常用于接收：B. 信号C. 电源D. 输出答案：B10. PLC的扫描周期包括以下哪些步骤？A. 输入扫描B. 程序执行C. 输出刷新D. 所有以上答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出模块通常使用_________接口与外部设备连接。

答案：数字或模拟2. PLC的编程软件通常提供_________和_________两种编程方式。

答案：图形化和文本化3. 在PLC中，_________指令用于将一个值传送到另一个寄存器。

答案：传送4. PLC的_________模块用于处理数字信号。

答案：数字输入/输出5. PLC的_________模块用于处理模拟信号。

答案：模拟输入/输出6. PLC的_________指令用于实现条件判断。

答案：条件判断7. PLC的_________指令用于实现循环控制。
