脚手架搭设、验收规范图解

最新脚手架验收规范预防脚手架事故的措施根据《建筑施工扣件式钢管脚手架安全技术规范》，脚手架的搭设人员必须是经过国家标准《特种作业人员安全技术考核管理规则》考核合格的专业架子工，并且上岗人员应定期体检并持证上岗。

1.脚手架作业层防护要求脚手板应满铺，板与板之间紧靠，离开墙面120-150mm。

当作业层脚手板与建筑物之间缝隙大于150mm时，应采取防护措施。

脚手板应至少两层，上层为作业层，下层为防护层。

只设一层脚手板时，应在脚手板下设随层（兜网）。

自顶层作业层的脚手板向下宜每隔12m满铺一层脚手板。

防护栏杆和挡脚板应搭设在外立杆内侧，上栏杆上皮高度应为1.2m，挡脚板高度180mm，中栏杆应居中设置。

脚手架外排立杆内侧应采用密目式安全网全封闭。

密目网必须用符合要求的系绳将网周边每隔45cm系牢在脚手管上。

建筑物首层要设置兜网，向上每隔3层设置一道，作业层下设随层网。

兜网要采用符合质量要求的平网，并用系绳系牢，不可留有漏洞。

密目网和兜网破损严重时，不得使用。

2.连墙件的设置要求连墙件的布置间距除满足计算要求外，还应不大于最大距离。

连墙件宜靠近主节点设置，偏离主节点的距离不应大于300mm。

应从底层第一步纵向水平杆开始设置，否则应采用其他可靠措施固定。

宜优先采用菱形布置，也可采用方形、矩形布置。

一字形、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m。

高度24m以下的单、双排架，宜采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式，严禁使用仅有拉筋的柔性连墙件。

高度24m以上的双排架，必须采用刚性连墙件与建筑物可靠连接。

连墙件中的连墙杆或拉筋宜水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接。

3.剪刀撑设置要求每组剪刀撑跨越立杆根数为5-7根。

高度在24m以下的单、双排脚手架，必须在外侧立面的两端各设置一组，由底部到顶部随脚手架的搭设连续设置。

脚手架搭设规范及图解 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT脚手架搭设规范及图解脚手架一般在施工现场都会有，脚手架在使用钱需要搭建，在建筑工地上肯定能用到，脚手架有竹子做的，有木头做的，有钢铁材料做的，现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。

1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。

瞩怂润厉钐瘗睐枥庑赖。

2、安全防护设备及测量作业设备齐全3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。

闻创沟烩铛险爱氇谴净。

4、所以脚手架作业人员必须持证上岗。

5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。

残骛楼诤锩濑济溆堑籁。

6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。

酽锕极额闭镇桧猪诀锥。

7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。

弹贸摄尔霁毙揽砖卤庑。

8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。

谋荞抟箧飙铎怼类蒋蔷。

9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。

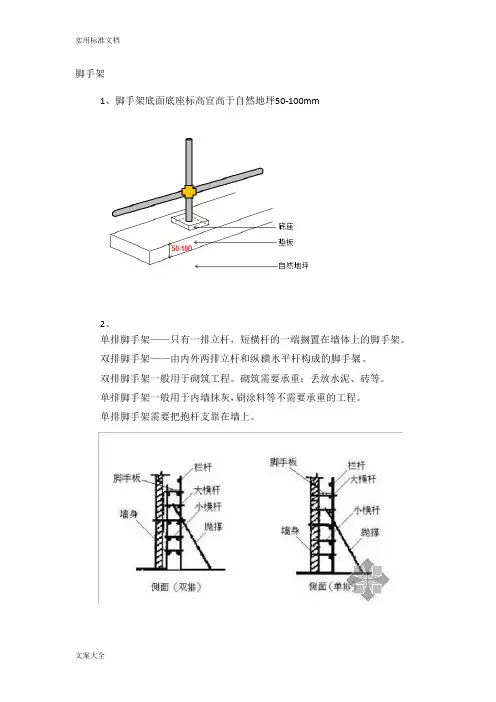

脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架——只有一排立杆，短横杆的一端搁置在墙体上的脚手架。

双排脚手架——由内外两排立杆和纵、横水平杆构成的脚手架（。

双排脚手架一般用于砌筑工程。

砌筑需要承重：丢放水泥、砖等。

单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。

单排脚手架需要把抱杆支靠在墙上。

单排脚手架的横向水平杆不应设置在下列部位：①设计上不许留脚手眼的地方；②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内；③宽度小于1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱；④梁或梁垫下及其左右500mm 范围内；⑤砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。

3、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以（分析：脚手架在无连墙件的情况下最高2 步，或者说允许在连墙件之上两步。

上无连墙件搭设最多2步高的架体。

步数即是水平大横杆间距）4、纵向水平杆（可理解为大横杆）应设置在立杆内侧，其长度不应小于3 跨。

5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

6、两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

7、纵向水平杆搭接长度不应小于1m，应等间距设置3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

8、主节点处必须设置一根横向水平杆(小横杆)，用直角扣件扣接且严禁拆除。

9、主节点处的两个直角扣件的中心距不应大于150mm。

10、在双排脚手架中，离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度，且不应大于500mm。

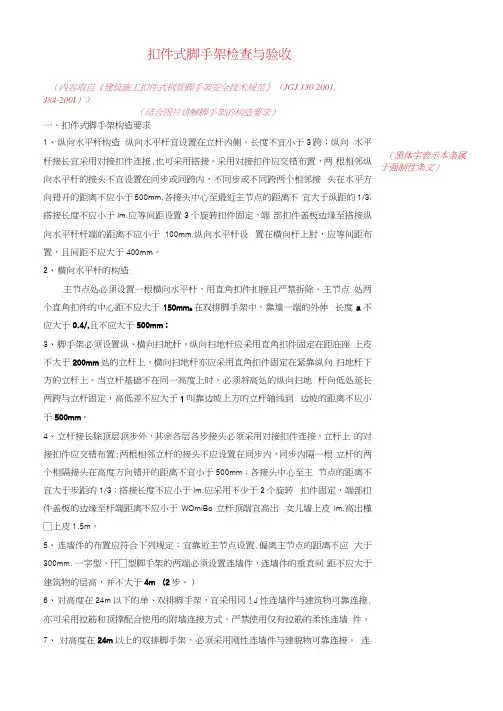

扣件式脚手架检查与验收（内容取自《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130 2001,J84-200I））（结合图片讲解脚手架的构造要求）一、扣件式脚手架构造要求1、纵向水平杆构造纵向水平杆宜设置在立杆内侧，长度不宜小于3跨；纵向水平杆接长宜采用对接扣件连接.也可采用搭接。

采用对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的1/3;搭接长度不应小于lm.应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm.纵向水平杆设置在横向杆上肘，应等间距布置，且间距不应大于400mm。

2、横向水平杆的构造主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。

主节点处两个直角扣件的中心距不应大于150mm o在双排脚手架中，靠墙一端的外伸长度a不应大于0.4/,且不应大于500mm；3、脚手架必须设置纵、横向扫地杆。

纵向扫地杆应采用直角扣件固定在距庇座上皮不大于200mm处的立杆上。

横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1叫靠边坡上方的立杆轴线到边坡的距离不应小于500mm。

4、立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。

立杆上的对接扣件应交错布置:两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；搭接长度不应小于lm,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于WOmiBo立杆顶端宜高出女儿墙上皮lm.高出槿□上皮1.5m。

5、连墙件的布置应符合下列规定：宜靠近主节点设置.偏离主节点的距离不应大于300mm. 一字型、幵□型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不大于4m （2步。

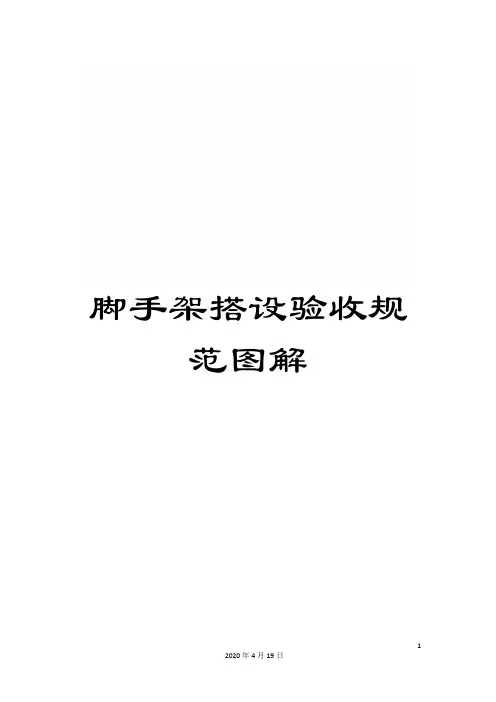

脚手架搭设验收规范图解脚手架搭设、验收规范图解脚手架是土木工程施工的重要设施，是为保证高处作业安全、顺利进行施工而搭设的工作平台或作业通道。

在结构施工、装修施工和设备管道的安装施工中，都需要按照操作要求搭设脚手架。

1. 脚手架地基、基础验收1）脚手架地基与基础的施工，必须根据脚手架搭设高度、搭设场地土质情况按照有关规定进行计算；2）脚手架地基与基础是否夯实；3）脚手架地基与基础是否平整；4）脚手架地基与基础里是否积水。

2. 脚手架架体排水沟的验收1）脚手架搭设场地杂物清除，平整，并使排水通畅；2）排水沟的设置应在脚手架最外排的立杆以外的500mm~680mm之间；3）排水沟的宽度为：200mm~350mm之间；深度为：150mm~300mm之间；水沟的端部应设置集水井一座（600mm×600mm×1200mm）来保证水沟里的水及时的排除；4）排水沟的上口宽度：300mm；下口宽度：180mm；5）排水沟的坡度为i=0.5。

正确不正确3. 脚手架垫板、底托的验收1）脚手架垫板、底托的验收是根据脚手架高度及承载来定的；2）24m以下脚手架的垫板规格是（宽度大于200mm、厚度大于50mm）、保证每根立杆必须摆放在垫板中间部位、垫板面积不得小于0.15㎡；3）24m以上承载脚手架的底部垫板的厚度必须经过严格计算；4）脚手架底托必须摆放在垫板中心部位；5）脚手架底托宽度大于100mm厚度不得小于50mm 。

正确不正确4. 脚手架扫地杆的验收1）扫地杆必须与立杆连接，不得扫地杆与扫地杆之间连接；2）扫地杆水平高差不得大于1m，距边坡的距离不得小于0.5m；3）纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上；4）横向扫地杆宜采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

5. 脚手架主体验收标准1）脚手架主体验收是根据施工需要经过计算，如安装普通脚手架立杆间距必须小于2m；大横杆间距必须小于1.8m；小横杆间距必须小于2m。

脚手架搭设、验收规范图解脚手架是土木工程施工的重要设施，是为保证高处作业安全、顺利进行施工而搭设的工作平台或作业通道。

在结构施工、装修施工和设备管道的安装施工中，都需要按照操作要求搭设脚手架。

1. 脚手架地基、基础验收1）脚手架地基与基础的施工，必须根据脚手架搭设高度、搭设场地土质情况按照有关规定进行计算；2）脚手架地基与基础是否夯实；3）脚手架地基与基础是否平整；4）脚手架地基与基础里是否积水。

2. 脚手架架体排水沟的验收1）脚手架搭设场地杂物清除，平整，并使排水通畅；2）排水沟的设置应在脚手架最外排的立杆以外的500mm~680mm之间；3）排水沟的宽度为：200mm~350mm之间；深度为：150mm~300mm之间；水沟的端部应设置集水井一座（600mm×600mm×1200mm）来保证水沟里的水及时的排除；4）排水沟的上口宽度：300mm；下口宽度：180mm；5）排水沟的坡度为i=0.5。

正确不正确3. 脚手架垫板、底托的验收1）脚手架垫板、底托的验收是根据脚手架高度及承载来定的；2）24m以下脚手架的垫板规格是（宽度大于200mm、厚度大于50mm）、保证每根立杆必须摆放在垫板中间部位、垫板面积不得小于0.15㎡；3）24m以上承载脚手架的底部垫板的厚度必须经过严格计算；4）脚手架底托必须摆放在垫板中心部位；5）脚手架底托宽度大于100mm厚度不得小于50mm 。

正确不正确4. 脚手架扫地杆的验收1）扫地杆必须与立杆连接，不得扫地杆与扫地杆之间连接；2）扫地杆水平高差不得大于1m，距边坡的距离不得小于0.5m；3）纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上；4）横向扫地杆宜采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

5. 脚手架主体验收标准1）脚手架主体验收是根据施工需要经过计算，如安装普通脚手架立杆间距必须小于2m；大横杆间距必须小于1.8m；小横杆间距必须小于2m。

脚手架搭设规范及图解 Revised as of 23 November 2020脚手架搭设规范及图解脚手架一般在施工现场都会有，脚手架在使用钱需要搭建，在建筑工地上肯定能用到，脚手架有竹子做的，有木头做的，有钢铁材料做的，现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。

1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。

瞩怂润厉钐瘗睐枥庑赖。

2、安全防护设备及测量作业设备齐全3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。

闻创沟烩铛险爱氇谴净。

4、所以脚手架作业人员必须持证上岗。

5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。

残骛楼诤锩濑济溆堑籁。

6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。

酽锕极额闭镇桧猪诀锥。

7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。

弹贸摄尔霁毙揽砖卤庑。

8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。

谋荞抟箧飙铎怼类蒋蔷。

9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。

10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。

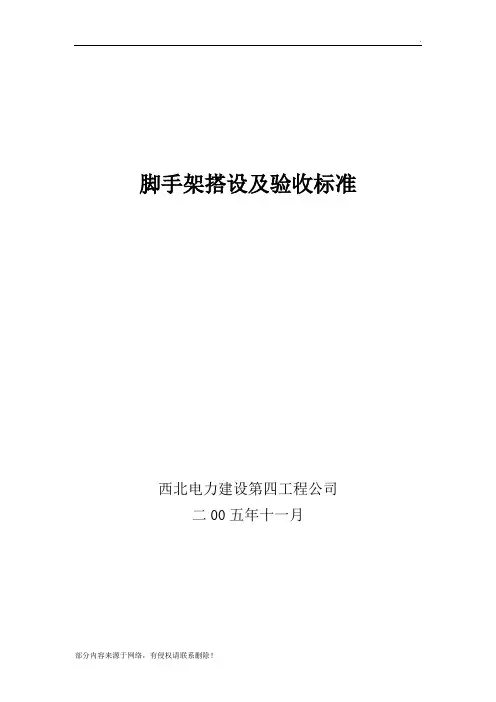

脚手架搭设及验收标准西北电力建设第四工程公司二00五年十一月目录1 目的-------------------------------------12 适用范围---------------------------------------13 引用标准---------------------------------------14 材质要求---------------------------------------15 各杆间的搭设要求-------------------------------36 钢管扣件脚手架允许荷载-------------------------6 7钢管扣件式脚手架的搭设步骤方法及要求------------6 8脚手板铺设方法及要求---------------------------13 9各类安全网张拉规范、方法及要求-----------------1510 斜道------------------------------------------1711 验收规定-------------------------------------1812 使用管理要求---------------------------------1913 拆除规定-------------------------------------20 14附录脚手架验收表----------------------------21脚手架搭设及验收标准1目的为了规范现场各类脚手架的搭设、拆除及验收管理，为作业人员提供安全可靠的工作条件，确保工程质量，特制定本标准。

2 适用范围适用于各类施工（生产）作业的脚手架的搭设、检验与管理。

3 引用标准3.1 DL5009.1—2002 电力建设安全工作规程第一部分（火力发电部分）3.2 JGJ59—99 建筑施工安全检查评分标准3.3 J 84—2001 建筑施工扣件式钢管脚手架安全技术规范4 材质要求4.1钢管：钢管采用外径48mm，壁厚3—3.5mm的管材。

脚手架搭设要求及验收标准姜兆元随着建筑行业的发展国内脚手架的发展迅速，但是脚手架安全问题一直是大家很关心的重点。

脚手架安全事故主要表现在脚手架搭设的安全隐患以及人员操作的不规范性。

今天长沙景安建筑器材小编和大家分享下脚手架搭设相关要求及验收标准。

一、国内脚手架发展趋势上世纪80年代初，我国先后从国外引进门式脚手架、碗扣式脚手架等多种型式脚手架。

门式脚手架在国内许多工程中也曾大量应用过，取得较好的效果，由于门式脚手架的产品质量问题，这种脚手架没有得到大量推广应用。

在国内又建了一批门式脚手架生产厂，其产品大部分是按外商来图加工。

碗扣式脚手架是新型脚手架中推广应用最多的一种脚手架，但使用面还不广，只有部分地区和部分工程中应用。

90年代以来，国内一些企业引进国外先进技术，开发了多种新型脚手架，如插销式脚手架，CRAB模块脚手架、圆盘式脚手架、方塔式脚手架，以及各种类型的爬架。

至2013年，国内专业脚手架生产企业百余家，主要在无锡、广州、青岛等地。

从技术上来讲，我国脚手架企业已具备加工生产各种新型脚手架的能力。

但是国内市场还没有形成，施工企业对新型脚手架的认识还不足。

随着我国大量现代化大型建筑体系的出现，扣件式钢管脚手架已不能适应建筑施工发展的需要，大力开发和推广应用新型脚手架是当务之急。

实践证明，采用新型脚手架不仅施工安全可靠，装拆速度快，而且脚手架用钢量可减少33%，装拆工效提高两倍以上，施工成本可明显下降，施工现场文明、整洁。

分类中国使用的用钢管材料制作的脚手架有扣件式钢管脚手架、碗扣式钢管脚手架、承插式钢管脚手架、门式脚手架，还有各式各样的里脚手架、挂挑脚手架以及其它钢管材料脚手架。

从其材料和构造情况来着手，并可将其大致划分如下：按杆件的材料划分（1）单一规格钢管的脚手架。

它只使用一种规格的钢管，如扣件式钢管脚手架，只使用Ф48×3.5的电焊钢管。

（2）多种规格钢管组合的脚手架。

它由两种以上的不同规格的钢管构成，如门式脚手架。

脚手架搭设规范脚手架一般在施工现场都会有，脚手架在使用前需要搭建，在建筑工地上肯定能用到，脚手架现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗？看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。

1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。

2、安全防护设备及测量作业设备齐全3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。

4、所以脚手架作业人员必须持证上岗。

5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。

6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。

7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。

8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。

9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。

10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。

11、剪刀撑斜杆的接长采用扣件进行搭接。

长度不少于1米，不小于3个扣件12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100～150mm。

13、搭接的脚手板必须搭在小横杆上，搭接长度不小于200mm。

脚手架搭设、验收规范图解脚手架就是土木工程施工得重要设施,就是为保证高处作业安全、顺利进行施工而搭设得工作平台或作业通道。

在结构施工、装修施工与设备管道得安装施工中,都需要按照操作要求搭设脚手架。

1、脚手架地基、基础验收1)脚手架地基与基础得施工,必须根据脚手架搭设高度、搭设场地土质情况按照有关规定进行计算;2)脚手架地基与基础就是否夯实;3)脚手架地基与基础就是否平整;4)脚手架地基与基础里就是否积水。

2、脚手架架体排水沟得验收1)脚手架搭设场地杂物清除,平整,并使排水通畅;2)排水沟得设置应在脚手架最外排得立杆以外得500mm~680mm之间;3)排水沟得宽度为:200mm~350mm之间;深度为:150mm~300mm之间;水沟得端部应设置集水井一座(600mm×600mm×1200mm)来保证水沟里得水及时得排除;4)排水沟得上口宽度:300mm;下口宽度:180mm;5)排水沟得坡度为i=0、5。

正确不正确3、脚手架垫板、底托得验收1)脚手架垫板、底托得验收就是根据脚手架高度及承载来定得;2)24m以下脚手架得垫板规格就是(宽度大于200mm、厚度大于50mm)、保证每根立杆必须摆放在垫板中间部位、垫板面积不得小于0、15㎡;3)24m以上承载脚手架得底部垫板得厚度必须经过严格计算;4)脚手架底托必须摆放在垫板中心部位;5)脚手架底托宽度大于100mm厚度不得小于50mm 。

正确不正确4、脚手架扫地杆得验收1)扫地杆必须与立杆连接,不得扫地杆与扫地杆之间连接;2)扫地杆水平高差不得大于1m,距边坡得距离不得小于0、5m;3)纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处得立杆上;4)横向扫地杆宜采用直角扣件固定在紧靠纵向扫地杆下方得立杆上。

5、脚手架主体验收标准1)脚手架主体验收就是根据施工需要经过计算,如安装普通脚手架立杆间距必须小于2m;大横杆间距必须小于1、8m;小横杆间距必须小于2m。

脚手架搭设规脚手架一般在施工现场都会有，脚手架在使用前需要搭建，在建筑工地上肯定能用到，脚手架现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规标准吗？看看下面的脚手架搭设规图解，看看你们工地的脚手架搭建符合标准不。

1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。

2、安全防护设备及测量作业设备齐全3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。

4、所以脚手架作业人员必须持证上岗。

5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。

6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。

7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。

8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。

9、立杆两个相邻立柱接头避免出现在同步同跨，并在高度方向错开的距离不小于500mm。

10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨。

11、剪刀撑斜杆的接长采用扣件进行搭接。

长度不少于1米，不小于3个扣件12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100～150mm。

13、搭接的脚手板必须搭在小横杆上，搭接长度不小于200mm。

外脚手架搭设标准一、前言1、建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。

2、本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。

3、本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。

二、基本参数要求1、钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。

2、扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m 时，不得发生破坏。

3、外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。

4、木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。

三、钢管颜色1、黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。

2、红色油漆：连墙件。

3、黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。

4、红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。

5、示意图颜色与文字叙述不一致的，以文字描述的颜色为准。

四、外立面形象1、脚手架外侧防护必须使用合格的密目式安全网封闭。

外架上应设置公司标志（“公司”横幅）和宣传标语。

脚手架验收规范工作负责人在脚手架验收使用前，对脚手架进行认真检查，确认合格并能满足工作需要后，在验收合格证上签字，重点检查：（1）脚手架整体是否稳固。

（2）在电气线路和设备附近搭设应做好防止触电的措施，安全距离应符合要求。

(3) 施工脚手架荷载应符合要求（不得超过270kg/m2），荷载超过270kg/m2的脚手架或形式特殊的脚手架应经生产技术部门设计，本单位分管安全生产工作副职或总工程师批准。

（4）脚手板应满铺，并装设（1050～1200）mm高的栏杆及180mm高的护板（踢脚板）。

（5）脚手架外侧、斜道和平台搭设由上、下两道横杆及栏杆组成的防护栏杆［上杆离地面高度（1.05～1.2）m，下杆离地高度0.5～0.6）m］。

（6）工作人员上下和运送材料使用的梯子应轻便、坚固，材料符合要求：①钢筋采用Q235钢，直径由计算确定，但不得小于12mm②横档间距30cm ，不得有缺档。

③挂钩应无伤痕、无裂口，横档应焊接牢固，上部应牢固地连接在建筑物上。

④梯身每隔3m应设一道长15cm的撑框；长度超过10m的爬梯，中间每隔5应与建筑物绑牢。

（7）脚手架应符合要求，禁止将其直接搭靠在楼板的木楞上及未经计算过补加荷重的结构部分上（如栏杆管子上等）。

（8）脚手板和脚手架相互间连接应牢固，脚手板的两头均应放在横杆上，且牢固固定。

①脚手板应符合要求，木脚手板应用5cm厚的杉木或松木板，宽度以（20～30）cm为宜，长度以不超过6m为宜，无腐朽、扭曲、破裂或大横透节及多节疤的现象。

②钢脚手板应用厚（2～3）mm的A3钢板，规格以长度为（1.5～3.6）m、宽度为（23～25）cm、肋高为5cm为宜；板的两端应有连接装置，板面应有防滑孔；无裂纹、扭曲现象。

(9) 脚手架的立杆应垂直，钢管立杆应设置金属底座或垫木；竹、木立杆应埋入地下（30～50）cm，杆坑底部应夯实并垫以砖石；遇松土或无法挖坑时应帮扫地杆；横杆应平行并与立杆成直角搭设；在光滑的地面上搭设脚手架，必须铺设胶皮；在网格板平台上必须铺设足以防止塌陷的平板。
