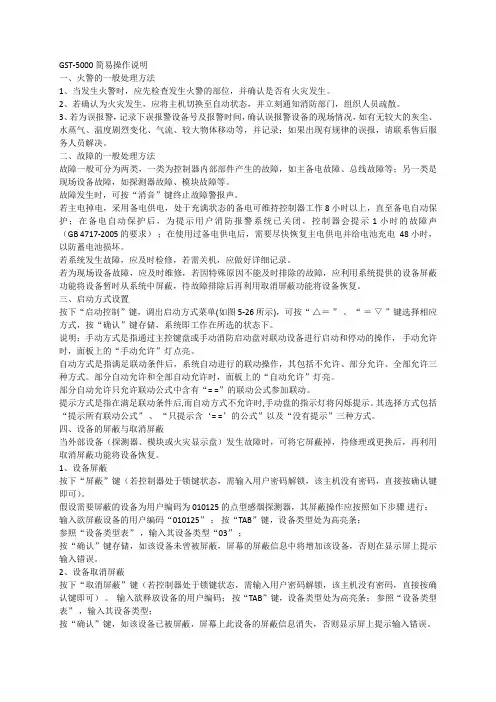

GST-5000简易操作说明一、火警的一般处理方法1、当发生火警时,应先检查发生火警的部位,并确认是否有火灾发生。
2、若确认为火灾发生,应将主机切换至自动状态,并立刻通知消防部门,组织人员疏散。
3、若为误报警,记录下误报警设备号及报警时间,确认误报警设备的现场情况,如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动等,并记录;如果出现有规律的误报,请联系售后服务人员解决。
二、故障的一般处理方法故障一般可分为两类,一类为控制器内部部件产生的故障,如主备电故障、总线故障等;另一类是现场设备故障,如探测器故障、模块故障等。
故障发生时,可按“消音”键终止故障警报声。
若主电掉电,采用备电供电,处于充满状态的备电可维持控制器工作 8 小时以上,直至备电自动保护;在备电自动保护后,为提示用户消防报警系统已关闭,控制器会提示 1 小时的故障声(GB 4717-2005 的要求);在使用过备电供电后,需要尽快恢复主电供电并给电池充电48 小时,以防蓄电池损坏。
若系统发生故障,应及时检修,若需关机,应做好详细记录。
若为现场设备故障,应及时维修,若因特殊原因不能及时排除的故障,应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽,待故障排除后再利用取消屏蔽功能将设备恢复。
三、启动方式设置按下“启动控制”键,调出启动方式菜单(如图 5-26 所示),可按“△=”、“=▽”键选择相应方式,按“确认”键存储,系统即工作在所选的状态下。
说明:手动方式是指通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作,手动允许时,面板上的“手动允许”灯点亮。
自动方式是指满足联动条件后,系统自动进行的联动操作,其包括不允许、部分允许、全部允许三种方式。
部分自动允许和全部自动允许时,面板上的“自动允许”灯亮。
部分自动允许只允许联动公式中含有“= =”的联动公式参加联动。
提示方式是指在满足联动条件后,而自动方式不允许时,手动盘的指示灯将闪烁提示。
安装、使用产品前,请阅读安装使用说明书。
请妥善保管好本手册,以便日后能随时查阅。
JB-QB-GST500JB-QG/QT-GST5000火灾报警控制器(联动型)安装使用说明书(Ver.3.01, 2007,09)海湾安全技术有限公司海湾安全技术有限公司 2第1章系统管理员操作指南GST500/ GST5000控制器界面显示相同,以GST5000控制器显示界面为例说明。
1.1修改时间时间在面板上的数码管窗口显示。
通常显示的是时、分,在正常的监控状态下,按下“TAB”键,转换为显示月、日,约5秒后自动转换为时、分显示。
在监控状态下,按下“对时”键(当键盘处于锁键状态时,需输入用户密码解锁)将出现如图5-1所示的画面。
在屏幕最下方显示控制器的当前时间,可进行编辑修改,确认后存入修改内容便得到了新的系统时间。
GULF SECURITY图5-11.2密码设定1.2.1密码的分类除“消音”、“记录检查”键外,其他功能键被按下后,都会显示一个要求输入密码的画面(如图4-5),输入正确的密码后,才可进行进一步的操作。
按照系统的安全性,密码权限从低到高分为用户密码、气体喷洒控制密码、系统密码三级,高级密码可以替代低级密码。
可用用户密码打开的操作包括:自检、对时、设备检查、启动方式控制、警报器消音/启动、火警传输直接控制、打印控制、启动、停止、屏蔽、释放、复位等操作。
进行设置气体喷洒控制状态的操作时,屏幕将提示输入密码,输入气体喷洒控制密码(也可以是系统密码)后可进行相关操作,退出该设置菜单后密码失效,再次进行此项操作需重新输入此密码。
要进行系统设置和联动编程操作必须输入系统密码,完成一定的操作退出对应菜单后密码失效。
再次进行上述操作需重新输入此密码。
注意:若在输入气体喷洒控制密码或系统密码前控制器处于锁键状态,完成密码输入操作后,用户级操作即被置为允许,可直接进行用户级操作无需重新输入密码。
1.2.2密码的更改可按以下步骤进行密码修改:按下“系统设置”键,输入系统密码,进入系统设置菜单(如图5-2);选择第一项“修改密海湾安全技术有限公司 3码”GULF SECURITY系统设置1.修改密码2.设备定义3.设备注册4.通讯设置图5-2GULF SECURITY修改密码1.修改用户密码2.修改气体喷洒控制密码3.修改系统密码选择欲修改的密码,屏幕提示输入原来的密码,输入密码并按“确认”键,若密码输入正确屏幕将提示输入新密码(如图5-4),输入错误则退出当前操作。
安装、使用产品前,请阅读安装使用说明书。
请妥善保管好本手册,以便日后能随时查阅。
GST-DJ6000可视对讲系统液晶室外主机安装使用说明书(Ver.1.04, 2008.05)海湾安全技术有限公司目录一、概述 (1)二、特点 (1)三、技术特性 (2)四、结构特征与工作原理 (2)五、安装与调试 (4)六、使用及操作 (9)七、故障分析与排除 (13)一、概述GST-DJ6000可视对讲系统是海湾公司开发的集对讲、监视、锁控、呼救、报警等功能于一体的新一代可视对讲产品。
产品造型美观,系统配置灵活,是一套技术先进、功能齐全的可视对讲系统。
GST-DJ6100系列液晶室外主机是一置于单元门口的可视对讲设备。
本系列产品具有呼叫住户、呼叫管理中心、密码开单元门、刷卡开门和刷卡巡更等功能,并支持胁迫报警。
当同一单元具有多个入口时,使用室外主机可以实现多出入口可视对讲模式。
GST-DJ6100系列液晶室外主机分两类(以下简称室外主机),十二种型号产品:1.黑白可视室外主机a)GST-DJ6116可视室外主机(黑白);b)GST-DJ6118可视室外主机(黑白);c)GST-DJ6116I IC卡可视室外主机(黑白);d)GST-DJ6118I IC卡可视室外主机(黑白);e)GST-DJ6116I(MIFARE)IC卡可视室外主机(黑白);f)GST-DJ6118I(MIFARE)IC卡可视室外主机(黑白)。
2.彩色可视液晶室外主机a)GST-DJ6116C可视室外主机(彩色);b)GST-DJ6118C可视室外主机(彩色);c)GST-DJ6116CI IC卡可视室外主机(彩色);d)GST-DJ6118CI IC卡可视室外主机(彩色);e)GST-DJ6116CI(MIFARE)IC卡可视室外主机(彩色);f)GST-DJ6118CI(MIFARE)IC卡可视室外主机(彩色)。
二、特点1.4*4数码式按键,可以实现在1~8999间根据需求选择任意合适的数字来对室内分机进行地址编码。

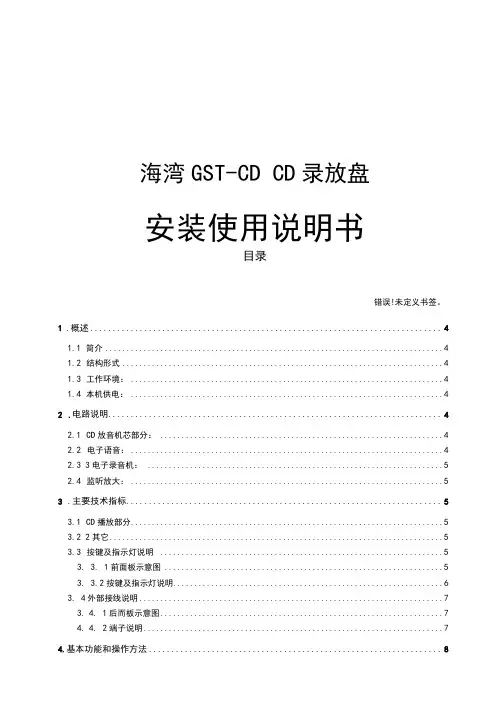

海湾GST-CD CD录放盘安装使用说明书目录错误!未定义书签。
1.概述 (4)1.1简介 (4)1.2结构形式 (4)1.3工作环境: (4)1.4本机供电: (4)2.电路说明 (4)2.1CD放音机芯部分: (4)2.2电子语音: (4)2.33电子录音机: (5)2.4监听放大: (5)3.主要技术指标 (5)3.1CD播放部分 (5)3.22其它 (5)3.3按键及指示灯说明 (5)3. 3. 1前面板示意图 (5)3. 3.2按键及指示灯说明 (6)3. 4外部接线说明 (7)3.4. 1后而板示意图 (7)4.4. 2端子说明 (7)4.基本功能和操作方法 (8)1.1功能 (8)4. 2操作方法 (8)4.2. 1自动控制 (8)4. 2. 2紧急手动控制 (9)5.2.3四种播音方式 (9)4.2. 4话筒播音的自动录音 (9)5.2.5应急广播录音回放监听 (9)5.注意事项 (10)5.1储存 (10)5.2运输 (10)5.3操作规程 (10)6.4管理 (10)6.维护管理 (10)6. 1维护常识 (10)错误!未定义书签. 错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
6.2 一般性故障处理10 7.附件清单.……7.1 随机附件A7.2 2随机附件B7.3 产品说明书L概述1.1简介GST-CD录放盘是应急广播系统配套产品,它是在《GB16806-2006消防联动控制系统》国家标准指导下设计并生产的产品,并且完全满足符合GB16806-2006国家标准。
它与定压输出的广播功率放大器、音箱、广播设备控制组成应急广播系统。
1.2结构形式本设备采用标准上架结构形式:高:88mm (2U标准)宽:482.6mm1.3工作环境:温度:0℃〜+40℃ 湿度:45与〜80%1.4本机供电:本设翁工作电源为直流24V2.电路说明本设备的电路部分由电源、CD放音机芯、电子语音、监听放大、逻辑控制等电路部分组成。

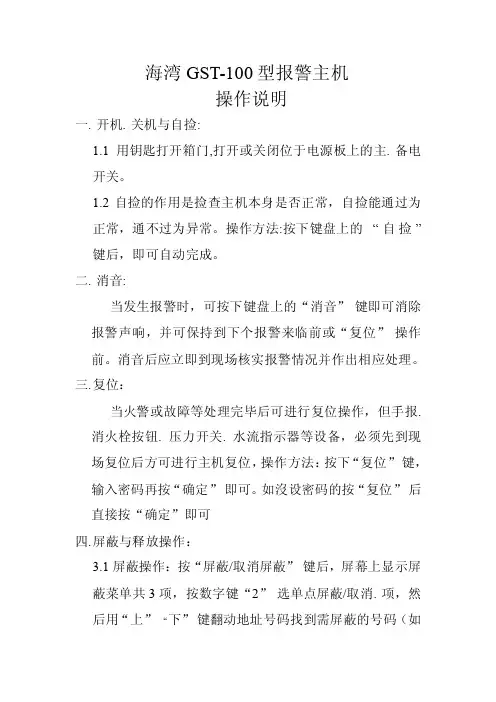

海湾GST-100型报警主机操作说明一.开机.关机与自捡:1.1用钥匙打开箱门,打开或关闭位于电源板上的主.备电开关。
1.2自捡的作用是捡查主机本身是否正常,自捡能通过为正常,通不过为异常。
操作方法:按下键盘上的“自捡”键后,即可自动完成。
二.消音:当发生报警时,可按下键盘上的“消音”键即可消除报警声响,并可保持到下个报警来临前或“复位”操作前。
消音后应立即到现场核实报警情况并作出相应处理。
三.复位:当火警或故障等处理完毕后可进行复位操作,但手报.消火栓按钮. 压力开关. 水流指示器等设备,必须先到现场复位后方可进行主机复位,操作方法:按下“复位”键,输入密码再按“确定”即可。
如沒设密码的按“复位”后直接按“确定”即可四.屏蔽与释放操作:3.1屏蔽操作:按“屏蔽/取消屏蔽”键后,屏幕上显示屏蔽菜单共3项,按数字键“2”选单点屏蔽/取消.项,然后用“上”“下”键翻动地址号码找到需屏蔽的号码(如30)再按“确定”当中括号中显示为[屏蔽]即该点己屏蔽成功,如没成功则再按确“确定”直到成功为止3.2 觧除屏蔽(释放)操作:前面操作与屏蔽操作相同,一直到屏幕上显示为[屏蔽]时,按下“确定”使括号中[屏蔽]变为[正常]即可五. 火警输出设备启/停操作:如装有火警联动设备(如水泵. 声光. 风机等)可手动直接操作或自动操作, 方法如下:5.1手动操作: 直接按下数字键“9”即可启动该设备,按“复位”再按“确定”即可停止该设备。
5.2 自动操作: 当设备报警有2个火警时(手报除外)就会自动启动联动设备。
5.3 当手报按下报火警时,会立即启动联动设备,不需要2个火警才启动5.4 不管是自动还是手动启动的联动设备,停止该设备都要进行“复位”操作后才能停止。
……。
海湾GST5000主机用户指南概述本用户指南旨在帮助用户熟悉和操作海湾GST5000主机。
GST5000主机是一款先进的设备,具有多种功能和功能。
主要特点- 高性能处理器:GST5000主机配备了强大的处理器,以确保快速和高效的操作。
- 大容量存储:主机内置大容量存储器,可容纳大量数据和文件。
- 多功能界面:GST5000主机提供了直观且易于导航的用户界面,方便用户进行操作和调整设置。
- 多种连接选项:主机支持多种连接选项,包括USB、HDMI 和Ethernet,以便与其他设备进行连接和通信。
操作指南1. 开机和关机- 开机:按下并保持主机上的电源按钮,直到主机启动并显示屏幕。
- 关机:在主机的屏幕上找到关机选项,并按照提示操作以关闭主机。
2. 导航和选择选项- 导航:使用主机上的导航按钮(上、下、左、右)来浏览不同的选项和菜单。
- 选择:使用主机上的选择按钮或确认按钮来选择特定的选项或执行操作。
3. 调整设置- 屏幕亮度:在菜单中找到屏幕亮度选项,并根据需要调整屏幕亮度。
- 声音设置:使用菜单中的音量选项来调整主机的音量设置。
4. 外部设备连接- USB连接:使用USB线将GST5000主机与其他兼容设备连接。
- HDMI连接:使用HDMI线将主机与外部显示器或高清电视连接。
- Ethernet连接:使用Ethernet线将主机连接到局域网或互联网。
常见问题解答以下是一些常见问题和解答:Q: 如何备份数据?A: 在菜单中找到数据备份选项,并按照提示操作以备份数据。
Q: 是否支持无线连接?A: 不,GST5000主机不支持无线连接。
Q: 是否支持外部存储设备?A: 是的,您可以使用USB连接将外部存储设备连接到主机。
结论通过本用户指南,您应该能够熟悉和操作海湾GST5000主机。
如果您在使用过程中遇到任何问题或需要进一步的帮助,请参阅附带的详细说明书或联系技术支持团队。
祝您使用愉快!。
JB-QB-GST1500HJB-QG-GST5000HJB-QT-GST5000HJB-QG-GST9000HJB-QT-GST9000H火灾报警控制器/消防联动控制器安装使用说明书目录第一部分概述 (1)第1章控制器简介 (2)第二部分结构.安装.调试 (4)第2章控制器结构及配置说明 (5)2.1控制器配置方式及结构概述 (5)2.1.1火灾报警控制器/消防联动控制器配置 (5)2.1.2JB-QB-GST1500H火灾报警控制器结构 (5)2.1.3JB-QB-GST1500H控制器机箱内部门板结构布局 (6)2.1.4JB-QB-GST1500H控制器机箱内部结构布局 (7)2.1.5JB-QG-GST5000H火灾报警控制器结构 (7)2.1.6JB-QT-GST5000H火灾报警控制器结构 (8)2.1.7JB-QG-GST9000H火灾报警控制器结构 (9)2.1.8JB-QT-GST9000H火灾报警控制器结构 (10)2.1.9JB-QG/QT-GST5000/9000H控制器内部结构布局 (11)2.1.10按键及面板设置说明 (13)2.1.11智能手动消防启动盘结构说明 (14)2.1.12直接控制盘结构说明 (15)2.1.13JB-QG/QT-GST5000/9000H控制器母板说明 (15)2.1.14JB-QG/QT-GST5000/9000H控制器内部结构布局 (16)2.2控制器电源系统说明 (17)2.2.1JB-QB-GST1500H控制器电源系统说明 (17)2.2.2JB-QG/QT-GST5000/9000H控制器电源系统说明 (17)2.3控制器对外接线端子说明 (18)2.3.1JB-QB-GST1500H控制器 (18)2.3.2JB-QG/QT-GST5000/9000H控制器 (19)2.4警报器输出接线说明 (19)第3章安装与调试 (21)3.1开箱检查 (21)3.2控制器的外形尺寸及环境要求 (21)3.3开机检查 (22)3.4外部设备检查 (22)3.5接线和设置 (22)3.6调试 (22)第三部分系统应用 (24)第4章一般性用户使用说明 (25)4.1开机、关机与自检 (25)4.2用户按键与界面操作说明 (29)4.2.1数据输入的一般方法 (29)4.2.2汉字与英文的输入方法 (29)4.2.3菜单操作的一般方法 (29)4.2.4.2操作方法 (29)4.3键盘解锁和锁键盘 (30)4.3.1键盘解锁 (30)4.3.2锁键 (30)4.4信息显示 (30)4.4.1事件信息格式说明 (30)4.4.2事件信息窗口分类 (31)4.4.3事件信息的焦点窗口与窗口切换 (32)4.4.4焦点信息的选中与操作 (33)4.4.5全屏分屏显示切换 (34)4.5信息查询 (35)4.5.1设备信息检查 (36)4.5.1.1按回路查询 (36)4.5.1.2按条件查询 (40)4.5.1.3全部设备查询 (41)4.5.1.4设备状态查询 (41)4.5.2历史记录查询 (42)4.5.3联动公式检查 (43)4.5.4屏蔽信息检查 (43)4.5.5启动信息检查 (44)4.6信息的打印 (44)4.7控制器声音提示及消音 (45)4.8火警及故障的处理方法 (45)4.8.1火警的一般处理方法 (45)4.8.2故障的一般处理方法 (45)4.9自检功能 (45)4.9.1声光部件自检 (46)4.9.2输出功能自检 (46)4.10用户设置 (46)4.10.1日期时间设置 (47)4.10.2手动启动设置 (47)4.10.3自动启动设置 (48)4.10.4气体喷洒设置 (49)4.10.5自动防盗设置 (49)4.10.6屏幕保护设置 (50)4.11打印设置 (50)4.12设备的屏蔽与取消屏蔽 (51)4.12.1按照设备编码屏蔽设备 (52)4.12.2按用户编码屏蔽设备 (52)4.12.3屏蔽单个回路 (53)4.13联动设备的手动启动与停动操作 (54)4.13.1对联动进行手动启动操作的条件 (54)4.13.2利用主机键盘进行的被控设备启动/停动操作 (55)4.13.3利用手动盘进行的被控设备手动启动/停动操作 (57)4.13.4利用直控盘进行的手动启动/停动操作 (57)实现自动联动的条件4.14.2自动联动逻辑的实现 (57)4.14.3延时启动的取消和直接启动控制 (57)4.14.4待联动设备禁止输出控制 (58)4.15气体灭火设备的启动和停动控制 (58)4.15.1气体灭火设备的启动条件 (58)4.15.2气体灭火设备的手动启动控制 (59)4.15.3气体灭火设备的自动联动控制 (60)4.15.4气体灭火设备的紧急停动控制 (60)4.16复位功能 (60)4.17联网信息显示说明 (60)第5章系统管理员操作指南 (62)5.1设备注册 (62)5.1.1手动增加设备 (63)5.2设备定义 (64)5.2.1设备定义的内容 (64)5.2.2设备定义操作 (64)5.3联动公式 (70)5.3.1联动公式的格式 (70)5.3.2联动公式的编辑 (72)5.4网络设置 (74)5.4.1本机地址设置 (74)5.4.2通讯板设置 (75)5.4.3IP地址设置 (76)5.4.4清除故障从机 (76)5.4.5二次码兼容性 (77)5.5工作模式 (77)5.5.1调试模式设置 (78)5.5.2广播同步设置 (79)5.5.3预警功能设置 (79)5.5.4火警输出设置 (80)5.5.5接地检测设置 (81)5.5.6显示盘静音设置 (82)5.5.7控制器静音设置 (83)5.5.8声光警报器反馈 (83)5.6密码设置 (84)5.6.1密码的分类 (84)5.6.2密码的更改 (84)第6章系统调试功能说明 (86)6.1定点调试 (86)6.2数字化设备调试 (87)6.3修改设备编码 (88)6.4全部回路重码检测 (88)6.5探测器污染补偿 (89)6.6探测器清洗修正 (90)第四部分配接直控盘 (91)直控盘部分 (91)第7章配接直控盘 (92)7.1概述 (92)7.2特点 (92)7.3结构特征 (92)7.3.1面板说明 (92)7.3.2内部结构说明 (92)7.4布线及应用 (93)7.5使用及操作 (93)7.5.1盘号设定 (93)7.5.2开机 (94)7.5.3自检 (94)7.5.4直控盘定义 (94)7.5.5手动控制 (94)7.5.6自动控制 (94)第五部分用户须知 (96)第8章故障、异常信息处理和定期检查 (97)8.1一般性故障处理 (97)8.2打印机维护 (97)8.2.1更换打印纸 (97)8.2.2自检 (97)8.2.3运行状态 (98)8.3电池维护 (98)第9章注意事项 (99)附录一技术指标 (100)附录二设备类型表 (102)附录三调试表格 (103)附录四简单操作说明 (104) (104)第1章控制器简介JB-QB-GST1500H、JB-QG/QT-GST5000/9000H火灾报警控制器/消防联动控制器(简称为控制器)是海湾公司推出的新一代火灾报警控制器,为适应工程设计的需要本控制器兼有联动控制功能,可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统,适合独立单体建筑中的区域消防报警系统,同时该控制器具有强大的联网功能,多台控制器联网可组成分布式消防报警系统。

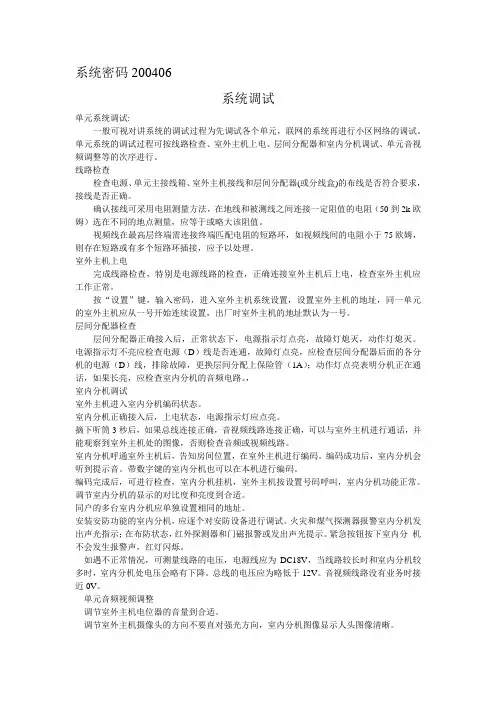

系统密码200406系统调试单元系统调试:一般可视对讲系统的调试过程为先调试各个单元,联网的系统再进行小区网络的调试。
单元系统的调试过程可按线路检查、室外主机上电、层间分配器和室内分机调试、单元音视频调整等的次序进行。
线路检查检查电源、单元主接线箱、室外主机接线和层间分配器(或分线盒)的布线是否符合要求,接线是否正确。
确认接线可采用电阻测量方法,在地线和被测线之间连接一定阻值的电阻(50到2k欧姆)选在不同的地点测量,应等于或略大该阻值。
视频线在最高层终端需连接终端匹配电阻的短路环,如视频线间的电阻小于75欧姆,则存在短路或有多个短路环插接,应予以处理。
室外主机上电完成线路检查,特别是电源线路的检查,正确连接室外主机后上电,检查室外主机应工作正常。
按“设置”键,输入密码,进入室外主机系统设置,设置室外主机的地址,同一单元的室外主机应从一号开始连续设置,出厂时室外主机的地址默认为一号。
层间分配器检查层间分配器正确接入后,正常状态下,电源指示灯点亮,故障灯熄灭,动作灯熄灭。
电源指示灯不亮应检查电源(D)线是否连通,故障灯点亮,应检查层间分配器后面的各分机的电源(D)线,排除故障,更换层间分配上保险管(1A);动作灯点亮表明分机正在通话,如果长亮,应检查室内分机的音频电路。
,室内分机调试室外主机进入室内分机编码状态。
室内分机正确接入后,上电状态,电源指示灯应点亮。
摘下听筒3秒后,如果总线连接正确,音视频线路连接正确,可以与室外主机进行通话,并能观察到室外主机处的图像,否则检查音频或视频线路。
室内分机呼通室外主机后,告知房间位置,在室外主机进行编码。
编码成功后,室内分机会听到提示音。
带数字键的室内分机也可以在本机进行编码。
编码完成后,可进行检查,室内分机挂机,室外主机按设置号码呼叫,室内分机功能正常。
调节室内分机的显示的对比度和亮度到合适。
同户的多台室内分机应单独设置相同的地址。
安装安防功能的室内分机,应逐个对安防设备进行调试。

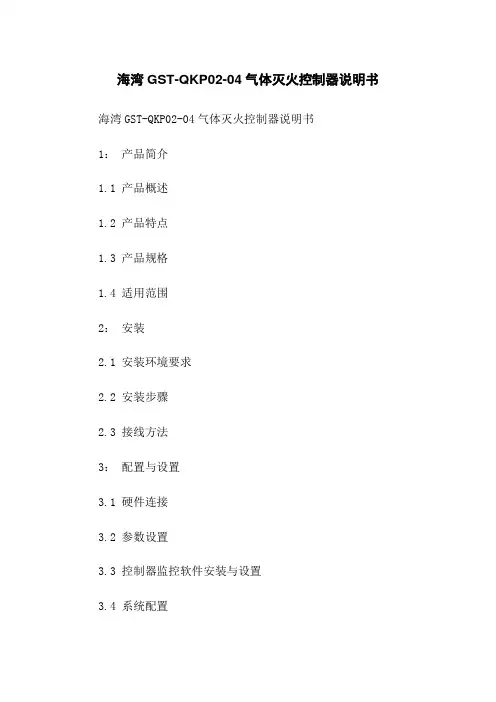

海湾GST-QKP02-04气体灭火控制器说明书海湾GST-QKP02-04气体灭火控制器说明书1:产品简介1.1 产品概述1.2 产品特点1.3 产品规格1.4 适用范围2:安装2.1 安装环境要求2.2 安装步骤2.3 接线方法3:配置与设置3.1 硬件连接3.2 参数设置3.3 控制器监控软件安装与设置3.4 系统配置3.5 报警设置4:操作与使用4.1 系统启动与关闭操作4.2 灭火控制器的状态指示4.3 状态查询与报警处理4.4 链路故障与通信异常处理4.5 状态记录查询与导出5:维护与保养5.1 系统维护原则5.2 定期检查与维护5.3 故障排除与处理5.4 电源与电池的更换5.5 定期校准与测试6:附录6.1 示例电气连接图6.2 外观及接口定义6.3 监控软件使用说明附件:附件A:示例电气连接图附件B:外观及接口定义附件C:监控软件使用说明本文所涉及的法律名词及注释:1:系统:指海湾GST-QKP02-04气体灭火控制器及其相关组件的集合。
2:气体灭火控制器:用于控制和监控气体灭火系统的设备。
3:安装环境:指安装气体灭火控制器时所要求的空气湿度、温度、防尘等环境条件。
4:参数设置:对气体灭火控制器进行各项参数的设定,包括报警阈值、延迟时间等。
5:报警设置:设置气体灭火控制器在检测到火灾或故障时的报警方式和响应措施。
6:状态查询:通过气体灭火控制器的界面或监控软件查询当前系统状态。
7:状态记录:气体灭火控制器记录的系统状态信息,如报警记录、操作记录等。
8:维护原则:对气体灭火控制器进行维护和保养时应遵循的基本原则。
9:故障排除:对气体灭火控制器出现故障的原因进行分析和处理。
海湾联动控制器操作说明书海湾联动控制器操作说明书1、介绍1.1 简介海湾联动控制器是一种用于控制海湾联动系统的设备。
它通过与其他设备的通信,实现对海湾联动系统中各种设备的控制和监控功能。
1.2 适用范围本操作说明书适用于海湾联动控制器的所有型号和版本。
2、硬件配置2.1 主控板主控板是海湾联动控制器的核心组件,负责接收和处理来自其它设备的信号以及发送指令控制其它设备。
2.2 输入设备输入设备用于接收外部信号输入到海湾联动控制器。
常见的输入设备有按钮、开关、传感器等。
2.3 输出设备输出设备用于向外部设备发送控制信号。
常见的输出设备有电动机、灯光、警报器等。
3、连接及配置3.1 连接将海湾联动控制器与其它设备进行连接,确保信号传输正常。
3.2 配置对海湾联动控制器进行配置,包括设备地质、通信速率等参数的设置。
4、操作界面4.1 登录界面在成功连接海湾联动控制器后,输入登录账号和密码,进入操作界面。
4.2 主界面主界面显示当前系统状态以及可用的操作选项,包括设备控制、报警信息查看等功能。
5、设备控制5.1 手动控制可以手动控制海湾联动控制器上的各种设备,如打开/关闭电动机、开启/关闭灯光等。
5.2 自动控制可以设置自动控制规则,根据特定的条件来自动控制设备的行为。
5.3 场景控制可以创建和保存不同的场景,实现对多个设备状态的一键控制。
6、报警管理6.1 报警设置可以设置报警规则和相应的处理方式。
6.2 报警信息查看可以查看已发生的报警信息,包括报警类型、报警时间等。
7、系统管理7.1 用户管理可以添加、删除、修改用户账号和权限。
7.2 日志管理可以查看系统操作日志,记录用户操作行为。
7.3 系统设置可以对系统进行各种设置,包括语言、日期时间、通信参数等。
8、附件本文档涉及的附件包括相关的示意图、设备连接图、操作界面截图等。
9、法律名词及注释本文档所涉及的法律名词及其注释:- 海湾联动系统:指通过连接多种设备实现联动控制的系统。
