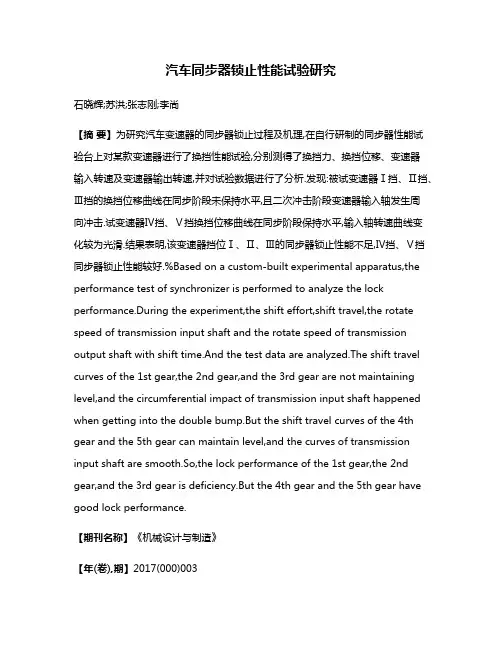

汽车同步器锁止性能试验研究石晓辉;苏洪;张志刚;李尚【摘要】为研究汽车变速器的同步器锁止过程及机理,在自行研制的同步器性能试验台上对某款变速器进行了换挡性能试验,分别测得了换挡力、换挡位移、变速器输入转速及变速器输出转速,并对试验数据进行了分析.发现:被试变速器Ⅰ挡、Ⅱ挡、Ⅲ挡的换挡位移曲线在同步阶段未保持水平,且二次冲击阶段变速器输入轴发生周向冲击.试变速器Ⅳ挡、Ⅴ挡换挡位移曲线在同步阶段保持水平,输入轴转速曲线变化较为光滑.结果表明,该变速器挡位Ⅰ、Ⅱ、Ⅲ的同步器锁止性能不足,Ⅳ挡、Ⅴ挡同步器锁止性能较好.%Based on a custom-built experimental apparatus,the performance test of synchronizer is performed to analyze the lock performance.During the experiment,the shift effort,shift travel,the rotate speed of transmission input shaft and the rotate speed of transmission output shaft with shift time.And the test data are analyzed.The shift travel curves of the 1st gear,the 2nd gear,and the 3rd gear are not maintaining level,and the circumferential impact of transmission input shaft happened when getting into the double bump.But the shift travel curves of the 4th gear and the 5th gear can maintain level,and the curves of transmission input shaft are smooth.So,the lock performance of the 1st gear,the 2nd gear,and the 3rd gear is deficiency.But the 4th gear and the 5th gear have good lock performance.【期刊名称】《机械设计与制造》【年(卷),期】2017(000)003【总页数】4页(P85-88)【关键词】变速器;同步器;锁止性能;试验研究【作者】石晓辉;苏洪;张志刚;李尚【作者单位】重庆理工大学汽车零部件先进制造技术教育部重点实验室,重庆400054;重庆理工大学汽车零部件先进制造技术教育部重点实验室,重庆400054;重庆理工大学汽车零部件先进制造技术教育部重点实验室,重庆400054;重庆理工大学汽车零部件先进制造技术教育部重点实验室,重庆400054【正文语种】中文【中图分类】TH16;U467.3;U463.212+.41同步器作为汽车变速器关键换挡部件之一,直接影响机械式变速器的换挡性能。

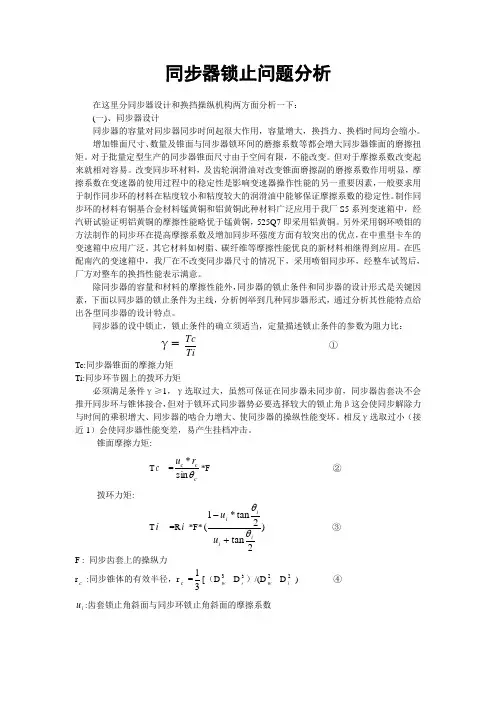

同步器锁止问题分析在这里分同步器设计和换挡操纵机构两方面分析一下:(一)、同步器设计同步器的容量对同步器同步时间起很大作用,容量增大,换挡力、换档时间均会缩小。
增加锥面尺寸、数量及锥面与同步器锁环间的磨擦系数等都会增大同步器锥面的磨擦扭矩。
对于批量定型生产的同步器锥面尺寸由于空间有限,不能改变。
但对于摩擦系数改变起来就相对容易。
改变同步环材料,及齿轮润滑油对改变锥面磨擦副的磨擦系数作用明显,摩擦系数在变速器的使用过程中的稳定性是影响变速器操作性能的另一重要因素,一般要求用于制作同步环的材料在粘度较小和粘度较大的润滑油中能够保证摩擦系数的稳定性。
制作同步环的材料有铜基合金材料锰黄铜和铝黄铜此种材料广泛应用于我厂S5系列变速箱中,经汽研试验证明铝黄铜的摩擦性能略优于锰黄铜,525Q7即采用铝黄铜。
另外采用钢环喷钼的方法制作的同步环在提高摩擦系数及增加同步环强度方面有较突出的优点,在中重型卡车的变速箱中应用广泛。
其它材料如树脂、碳纤维等摩擦性能优良的新材料相继得到应用。
在匹配南汽的变速箱中,我厂在不改变同步器尺寸的情况下,采用喷钼同步环,经整车试驾后,厂方对整车的换挡性能表示满意。
除同步器的容量和材料的摩擦性能外,同步器的锁止条件和同步器的设计形式是关键因素,下面以同步器的锁止条件为主线,分析例举到几种同步器形式,通过分析其性能特点给出各型同步器的设计特点。
同步器的设中锁止,锁止条件的确立须适当,定量描述锁止条件的参数为阻力比:γ= TiTc ① Tc:同步器锥面的摩擦力矩Ti:同步环节圆上的拨环力矩必须满足条件γ≥1,γ选取过大,虽然可保证在同步器未同步前,同步器齿套决不会推开同步环与锥体接合,但对于锁环式同步器势必要选择较大的锁止角β这会使同步解除力与时间的乘积增大、同步器的啮合力增大、使同步器的操纵性能变坏。
相反γ选取过小(接近1)会使同步器性能变差,易产生挂档冲击。
锥面摩擦力矩:T c =c c c r u θsin **F ② 拨环力矩:T i =R i *F*)2tan 2tan *1(ii ii u u θθ+- ③ F : 同步齿套上的操纵力 r c :同步锥体的有效半径,r c =31[(D 3w -D 3i )/(D 2w -D 2i ) ④ i u :齿套锁止角斜面与同步环锁止角斜面的摩擦系数c u :锥体与同步环之间的摩擦系数,铜基材料的同步环与钢质锥体在齿轮油润滑下取 c u =0.08–0.11c θ:锥体锥面角,为防止同步环自锁在锥体上,选取时应使tan c θ≥c u ,当c u =0.11时cθ≥6.28°实际应用时常取c θ =6.5°、7°、8°等。
