动力总成装配

动力总成生产工艺动力总成是指汽车或机械设备中用于提供动力的核心部件，包括发动机、变速器和传动系统。

动力总成的生产工艺是指为了生产和制造这些部件所采取的一系列工艺和工作流程。

动力总成的生产工艺主要包括以下几个步骤：1. 零部件制造：首先，需要制造动力总成的各个零部件。

发动机的零部件有缸体、缸盖、曲轴、连杆、气门等。

变速器的零部件有换挡器、齿轮、轴等。

传动系统的零部件有传动轴、差速器、齿轮等。

这些零部件的制造可以通过铸造、锻造、机械加工等不同的加工工艺来完成。

2. 零件加工和装配：制造好的零件需要进行加工和装配。

在加工过程中，需要对零件进行研磨、修磨、打磨等处理，以保证零件的精度和质量。

然后，将加工好的零件按照设计要求进行装配。

装配过程需要严格控制工艺参数和装配工艺，确保零件的配合和连接的精确度。

3. 调试和检测：装配完成后，需要进行调试和检测。

调试是指通过调整和测试各个零部件的工作状态和性能，使其达到设计要求。

检测则是通过使用各种仪器和设备来测试整个动力总成的性能和可靠性。

例如，可以用柴油机试验台测试发动机的功率和燃油消耗量，用模拟道路测试台测试变速器的齿轮换挡性能等。

4. 包装和出厂：一旦经过调试和检测合格，动力总成就可以进行包装和出厂。

包装是为了保护动力总成在运输过程中不受损害，可以使用木箱、塑料薄膜等材料进行包装。

最后，将包装好的动力总成出厂，发往车辆生产线或机械设备制造厂。

总的来说，动力总成的生产工艺需要经过零部件制造、零件加工和装配、调试和检测、包装和出厂等多个步骤。

在每个步骤中，都需要严格控制工艺参数和质量要求，以确保动力总成的性能和可靠性。

同时，还需要使用各种仪器和设备进行检测和测试，以保证动力总成的质量。

动力总成的生产工艺需要高度的自动化和信息化，以提高生产效率和质量。

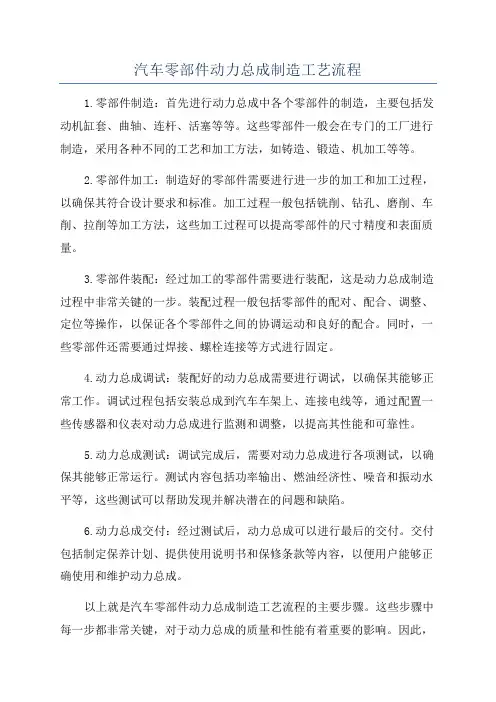

汽车零部件动力总成制造工艺流程1.零部件制造：首先进行动力总成中各个零部件的制造，主要包括发动机缸套、曲轴、连杆、活塞等等。

这些零部件一般会在专门的工厂进行制造，采用各种不同的工艺和加工方法，如铸造、锻造、机加工等等。

2.零部件加工：制造好的零部件需要进行进一步的加工和加工过程，以确保其符合设计要求和标准。

加工过程一般包括铣削、钻孔、磨削、车削、拉削等加工方法，这些加工过程可以提高零部件的尺寸精度和表面质量。

3.零部件装配：经过加工的零部件需要进行装配，这是动力总成制造过程中非常关键的一步。

装配过程一般包括零部件的配对、配合、调整、定位等操作，以保证各个零部件之间的协调运动和良好的配合。

同时，一些零部件还需要通过焊接、螺栓连接等方式进行固定。

4.动力总成调试：装配好的动力总成需要进行调试，以确保其能够正常工作。

调试过程包括安装总成到汽车车架上、连接电线等，通过配置一些传感器和仪表对动力总成进行监测和调整，以提高其性能和可靠性。

5.动力总成测试：调试完成后，需要对动力总成进行各项测试，以确保其能够正常运行。

测试内容包括功率输出、燃油经济性、噪音和振动水平等，这些测试可以帮助发现并解决潜在的问题和缺陷。

6.动力总成交付：经过测试后，动力总成可以进行最后的交付。

交付包括制定保养计划、提供使用说明书和保修条款等内容，以便用户能够正确使用和维护动力总成。

以上就是汽车零部件动力总成制造工艺流程的主要步骤。

这些步骤中每一步都非常关键，对于动力总成的质量和性能有着重要的影响。

因此，在每个步骤中都需要精确控制每个参数和环节，以确保动力总成具有良好的质量和可靠性。

同时，还需要不断进行技术创新和工艺改进，以提高制造效率和产品质量。

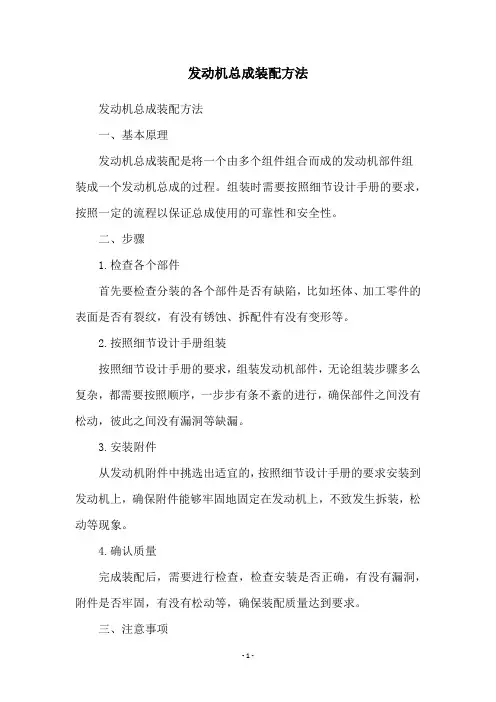

发动机总成装配方法
发动机总成装配方法
一、基本原理
发动机总成装配是将一个由多个组件组合而成的发动机部件组
装成一个发动机总成的过程。

组装时需要按照细节设计手册的要求，按照一定的流程以保证总成使用的可靠性和安全性。

二、步骤
1.检查各个部件
首先要检查分装的各个部件是否有缺陷，比如坯体、加工零件的表面是否有裂纹，有没有锈蚀、拆配件有没有变形等。

2.按照细节设计手册组装
按照细节设计手册的要求，组装发动机部件，无论组装步骤多么复杂，都需要按照顺序，一步步有条不紊的进行，确保部件之间没有松动，彼此之间没有漏洞等缺漏。

3.安装附件
从发动机附件中挑选出适宜的，按照细节设计手册的要求安装到发动机上，确保附件能够牢固地固定在发动机上，不致发生拆装，松动等现象。

4.确认质量
完成装配后，需要进行检查，检查安装是否正确，有没有漏洞，附件是否牢固，有没有松动等，确保装配质量达到要求。

三、注意事项
1.装配过程中一定要按照标准流程，不要着急，把每一步都做到完美。

2.使用工具时一定要注意安全，确保不会造成人身伤害和财产损失。

3.一定要保持清洁，不让灰尘等杂物进入到发动机内部，以免影响发动机性能。

填写新能源汽车动力总成装配流程。

新能源汽车动力总成装配流程新能源汽车动力总成是指喷氢燃料电池汽车、纯电动汽车、插电式混合动力汽车等新型汽车所采用的动力源，它由电机、电控器、电池以及传动系统等组成。

下面就为大家介绍新能源汽车动力总成的装配流程。

一、电机、电控器和电缆的装配1.安装电机支架。

将电机支架与电机底座相连接，固定后安装到车辆底盘上。

2.固定电机。

将电机安装在电机支架上，并将电机与车辆底盘相连。

3.安装电控器。

将电控器安装在车辆底盘上，并将电控器与电机、电池以及车辆主控制器相连。

4.连接电缆。

将电机、电控器以及电池之间的电缆连接起来，确保连接牢固，不出现松动。

二、电池系统的装配1.固定电池。

将电池固定在车辆底盘上，并连接好电池的电缆和电气连接器。

2.安装电池保护箱。

将电池装入电池保护箱中，并将保护箱与车辆底盘相连接。

3.连接高压电缆。

将电池输出端与电控器的输入端相连接，通过高压电缆实现电池和电机之间的连接。

三、传动系统的装配1.安装变速箱和驱动轴。

将变速箱和驱动轴安装在车辆底盘上，并与电机相连。

2.连接传动轴。

将传动轴与驱动轴相连，通过传动轴传递动力。

4.安装转向系统。

根据车型的不同，安装相应的转向系统。

以上就是新能源汽车动力总成的装配流程。

在实际操作中，一定要注意每个环节的安全和稳定，并严格按照相关的技术标准进行操作，保证装配的质量和可靠性。

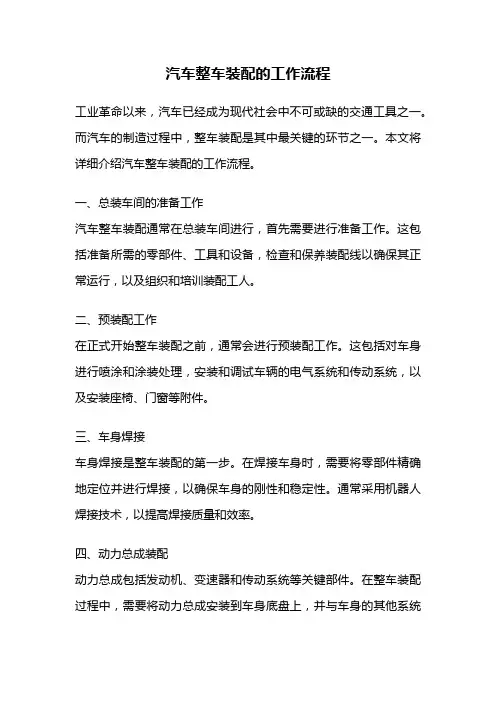

汽车整车装配的工作流程工业革命以来，汽车已经成为现代社会中不可或缺的交通工具之一。

而汽车的制造过程中，整车装配是其中最关键的环节之一。

本文将详细介绍汽车整车装配的工作流程。

一、总装车间的准备工作汽车整车装配通常在总装车间进行，首先需要进行准备工作。

这包括准备所需的零部件、工具和设备，检查和保养装配线以确保其正常运行，以及组织和培训装配工人。

二、预装配工作在正式开始整车装配之前，通常会进行预装配工作。

这包括对车身进行喷涂和涂装处理，安装和调试车辆的电气系统和传动系统，以及安装座椅、门窗等附件。

三、车身焊接车身焊接是整车装配的第一步。

在焊接车身时，需要将零部件精确地定位并进行焊接，以确保车身的刚性和稳定性。

通常采用机器人焊接技术，以提高焊接质量和效率。

四、动力总成装配动力总成包括发动机、变速器和传动系统等关键部件。

在整车装配过程中，需要将动力总成安装到车身底盘上，并与车身的其他系统进行连接和调试，以确保其正常运行。

五、底盘装配底盘装配是整车装配的重要环节之一。

在底盘装配过程中，需要安装悬挂系统、制动系统、转向系统和轮胎等关键部件，以确保车辆具有良好的操控性和安全性。

六、车身装配车身装配是整车装配的核心环节之一。

在车身装配过程中，需要安装车门、车窗、车灯、雨刷器等外部附件，以及仪表盘、座椅、空调系统等内部附件。

这些附件的安装需要严格按照预定的位置和顺序进行，以确保整车的外观和功能完整。

七、电气系统装配电气系统装配是整车装配的关键环节之一。

在电气系统装配过程中，需要安装和连接车辆的电池、发电机、电线和传感器等关键部件，以确保车辆的电气系统正常工作。

八、最终调试和测试在整车装配完成后，还需要进行最终调试和测试。

这包括对整车的各项功能进行测试，如发动机启动和运行、制动系统和悬挂系统的性能测试等。

同时，还需要进行车身的漏水测试和噪音测试，以确保整车的质量和性能达到标准要求。

九、质量检验和包装整车将经过严格的质量检验，以确保其质量和性能符合标准要求。

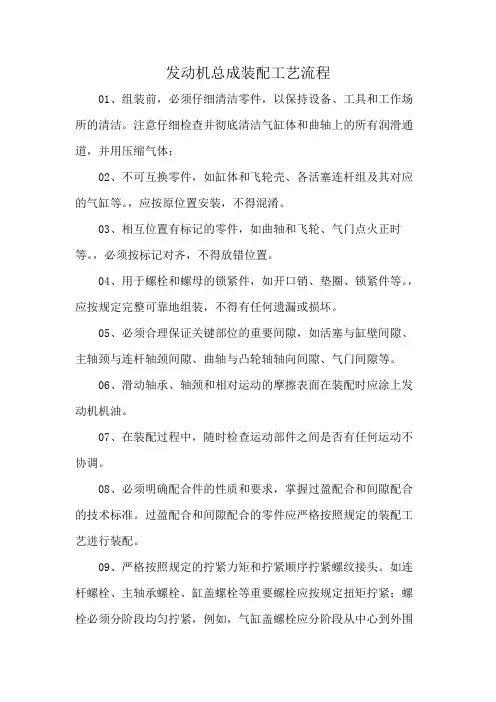

发动机总成装配工艺流程01、组装前，必须仔细清洁零件，以保持设备、工具和工作场所的清洁。

注意仔细检查并彻底清洁气缸体和曲轴上的所有润滑通道，并用压缩气体；02、不可互换零件，如缸体和飞轮壳、各活塞连杆组及其对应的气缸等。

，应按原位置安装，不得混淆。

03、相互位置有标记的零件，如曲轴和飞轮、气门点火正时等。

，必须按标记对齐，不得放错位置。

04、用于螺栓和螺母的锁紧件，如开口销、垫圈、锁紧件等。

，应按规定完整可靠地组装，不得有任何遗漏或损坏。

05、必须合理保证关键部位的重要间隙，如活塞与缸壁间隙、主轴颈与连杆轴颈间隙、曲轴与凸轮轴轴向间隙、气门间隙等。

06、滑动轴承、轴颈和相对运动的摩擦表面在装配时应涂上发动机机油。

07、在装配过程中，随时检查运动部件之间是否有任何运动不协调。

08、必须明确配合件的性质和要求，掌握过盈配合和间隙配合的技术标准。

过盈配合和间隙配合的零件应严格按照规定的装配工艺进行装配。

09、严格按照规定的拧紧力矩和拧紧顺序拧紧螺纹接头。

如连杆螺栓、主轴承螺栓、缸盖螺栓等重要螺栓应按规定扭矩拧紧；螺栓必须分阶段均匀拧紧，例如，气缸盖螺栓应分阶段从中心到外围对角拧紧。

10、制动部件应牢固可靠。

螺栓、螺母、锁片、开口销、锁线等一次性零件不能重复使用。

锁片的棘爪和底切应分别插入轴槽内并靠近螺母边缘；弹簧垫圈内径应与螺栓直径一致，间距约为垫圈厚度的两倍；对于成对和成组的固定螺栓，可以在每个螺栓头的每个面上钻通孔，拧紧后，可以用钢丝穿过螺栓头上的孔相互互锁。

11、密封部分应防止“三漏”，即漏油、漏气和漏水。

三泄漏的原因一般是装配工艺不符合要求，或者密封件磨损、变形、老化、腐蚀。

密封质量往往与密封材料的选择、预紧度和装配位置有关。

一旦拆除，所有一次性密封件必须更换。

12、曲轴的配重不能互换；各缸活塞和活塞连杆组的质量差不应大于允许值，以免在运行中引起剧烈振动。

13、对于出厂前已涂有密封紧固胶的零件，重新安装时必须清除残留胶和油污，并涂上规定的密封紧固胶进行密封或紧固。

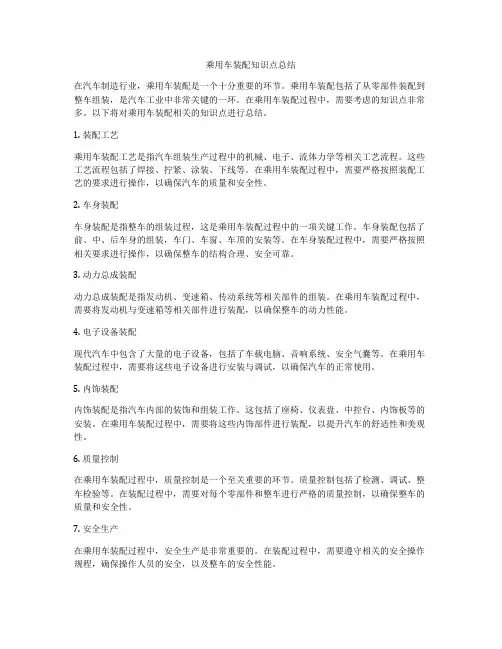

乘用车装配知识点总结在汽车制造行业，乘用车装配是一个十分重要的环节。

乘用车装配包括了从零部件装配到整车组装，是汽车工业中非常关键的一环。

在乘用车装配过程中，需要考虑的知识点非常多。

以下将对乘用车装配相关的知识点进行总结。

1. 装配工艺乘用车装配工艺是指汽车组装生产过程中的机械、电子、流体力学等相关工艺流程。

这些工艺流程包括了焊接、拧紧、涂装、下线等。

在乘用车装配过程中，需要严格按照装配工艺的要求进行操作，以确保汽车的质量和安全性。

2. 车身装配车身装配是指整车的组装过程，这是乘用车装配过程中的一项关键工作。

车身装配包括了前、中、后车身的组装，车门、车窗、车顶的安装等。

在车身装配过程中，需要严格按照相关要求进行操作，以确保整车的结构合理、安全可靠。

3. 动力总成装配动力总成装配是指发动机、变速箱、传动系统等相关部件的组装。

在乘用车装配过程中，需要将发动机与变速箱等相关部件进行装配，以确保整车的动力性能。

4. 电子设备装配现代汽车中包含了大量的电子设备，包括了车载电脑、音响系统、安全气囊等。

在乘用车装配过程中，需要将这些电子设备进行安装与调试，以确保汽车的正常使用。

5. 内饰装配内饰装配是指汽车内部的装饰和组装工作。

这包括了座椅、仪表盘、中控台、内饰板等的安装。

在乘用车装配过程中，需要将这些内饰部件进行装配，以提升汽车的舒适性和美观性。

6. 质量控制在乘用车装配过程中，质量控制是一个至关重要的环节。

质量控制包括了检测、调试、整车检验等。

在装配过程中，需要对每个零部件和整车进行严格的质量控制，以确保整车的质量和安全性。

7. 安全生产在乘用车装配过程中，安全生产是非常重要的。

在装配过程中，需要遵守相关的安全操作规程，确保操作人员的安全，以及整车的安全性能。

总的来说，乘用车装配是一个非常复杂的过程，需要考虑的知识点非常多。

只有严格按照相关要求进行操作，才能确保汽车的质量和安全性。

希望本文所述的知识点能够对相关的从业人员有所帮助。

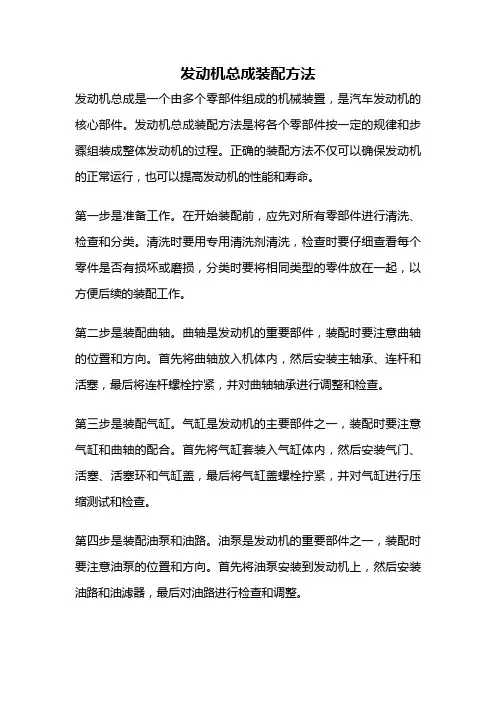

发动机总成装配方法发动机总成是一个由多个零部件组成的机械装置，是汽车发动机的核心部件。

发动机总成装配方法是将各个零部件按一定的规律和步骤组装成整体发动机的过程。

正确的装配方法不仅可以确保发动机的正常运行，也可以提高发动机的性能和寿命。

第一步是准备工作。

在开始装配前，应先对所有零部件进行清洗、检查和分类。

清洗时要用专用清洗剂清洗，检查时要仔细查看每个零件是否有损坏或磨损，分类时要将相同类型的零件放在一起，以方便后续的装配工作。

第二步是装配曲轴。

曲轴是发动机的重要部件，装配时要注意曲轴的位置和方向。

首先将曲轴放入机体内，然后安装主轴承、连杆和活塞，最后将连杆螺栓拧紧，并对曲轴轴承进行调整和检查。

第三步是装配气缸。

气缸是发动机的主要部件之一，装配时要注意气缸和曲轴的配合。

首先将气缸套装入气缸体内，然后安装气门、活塞、活塞环和气缸盖，最后将气缸盖螺栓拧紧，并对气缸进行压缩测试和检查。

第四步是装配油泵和油路。

油泵是发动机的重要部件之一，装配时要注意油泵的位置和方向。

首先将油泵安装到发动机上，然后安装油路和油滤器，最后对油路进行检查和调整。

第五步是装配散热器和水泵。

散热器和水泵是发动机的重要部件之一，装配时要注意它们与发动机的配合。

首先将散热器和水泵安装到发动机上，然后连接冷却水管路，最后对散热器和水泵进行检查和调整。

第六步是装配配气机构。

配气机构是发动机的重要部件之一，装配时要注意它们与气缸的配合。

首先将凸轮轴安装到发动机上，然后安装气门和摇臂，最后对配气机构进行调整和检查。

第七步是装配点火系统。

点火系统是发动机的重要部件之一，装配时要注意点火系统和气缸的配合。

首先将点火线圈和火花塞安装到发动机上，然后连接电线和点火开关，最后对点火系统进行调整和检查。

第八步是装配进气和排气系统。

进气和排气系统是发动机的重要部件之一，装配时要注意它们和气缸的配合。

首先将进气和排气管道安装到发动机上，然后连接气管和消音器，最后对进气和排气系统进行检查和调整。

专利名称：车辆动力总成装配工装专利类型：实用新型专利
发明人：万明
申请号：CN201420533095.9
申请日：20140917
公开号：CN204184493U
公开日：
20150304
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种车辆动力总成装配工装，包括动力总成支撑装置、前副车架支撑装置及减振器支撑装置，所述动力总成支撑装置包括托板及设置在所述托板上的多个动力总成支撑，所述前副车架支撑装置包括可拆卸地连接在所述托板上的托架及设置在所述托架上的多个前副车架支撑，所述托架的左右两端各设置一所述减振器支撑装置，所述减振器支撑装置包括固定在所述托架上的旋转支撑座、与所述旋转支撑座转动连接的底座、固定在所述底座上方的支撑块及穿过所述托架且与所述托架螺纹连接的螺纹杆，所述螺纹杆抵顶在所述底座的下表面。

本实用新型的车辆动力总成装配工装，装配对孔操作简单，大大提升了动力总成的装配效率。

申请人：比亚迪股份有限公司
地址：518118 广东省深圳市坪山新区比亚迪路3009号
国籍：CN
代理机构：深圳众鼎专利商标代理事务所(普通合伙)
更多信息请下载全文后查看。

新能源汽车动力总成装配流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!新能源汽车动力总成装配流程一、准备工作阶段。

在进行新能源汽车动力总成装配之前，有诸多准备工作需要完成。
