钢结构网架的安装步骤

网架安装施工方案一、施工工艺流程施工准备→放线定位→搭设拼装脚手架→搁置可调支托、下弦球→调整下弦球标高→组装下弦→组装中层弦杆及腹杆→组装上弦、腹杆→紧固→校正→涂漆→验收。

二、施工准备：1．螺栓球节点网架安装采用滑移脚手架高空散装的施工方法，要求场地整齐，平整坚实，为保证在雨季正常施工，场地应有可靠的排水措施。

2．土建单位应用水平仪将土建支承面上网架予埋板的相对标高全部测出标示在平面图纸相应的位置处，并将此数据图提供给工程监理和网架安装工程师，作为安装和对各支承点复测验收的依据。

土建单位应按网架安装规范要求提供给合格的网架支承面。

3．开工前须组织人员勘察现场，复合轴线尺寸及预埋件的标高、平面位移是否符合设计要求。

4．保证水、电道路的三通，应确保构件运输到位的道路畅通。

5．安装前应熟悉图纸，了解施工工艺，弄清节点构造，掌握施工方法，注意安装顺序。

6．运至现场的构件必须按指定地点堆放。

7．所有安装工具、机具应按技术要求配齐，安装所用的垫铁、焊条必须准备齐全。

三、施工方法综述：本钢网架工程为螺栓球节点网架。

结合本工程网架的特点，网架安装均采用：脚手架平台高空散装法。

安装顺序：搭设如图示阴影部分少量脚手架平台，安装阴影部分网架并精确调整网架轴线耬依次按照箭头方向滑移脚手架平台、安装网架。

轴至轴，见下图示起步区→Ⅰ→Ⅱ→Ⅲ→Ⅳ→Ⅴ→→→→→→→施工方向：ⅠꆒⅡ→Ⅲ→Ⅳ→Ⅴ根据本工程网架跨度大，采用螺栓球节点的实际情통，为控制并防止网架安装过程中所出现的挠度过的现象，网架的安装拟采用：脚手架高空散装法。

该安装方法的优点：网架安装时受力合理、施工安全可靠；施工速度快，工期短；脚手架平台可兼做屋面板的施工平台，一台多用。

四、螺栓球节点网架拼装工艺网架安装前，对支承面标高、轴线进行认真复核，做好图示记录。

对照发货清单及安装图对进入现场的部件进行清点，然后根据网架安装的先后顺序组织上料，在工作平台上配料，然后拼三角架，推三脚架进行网架拼装。

本工程为某钢结构网架安装工程，主要包括活动室钢结构网架的安装。

工程地点位于广西苍梧至容县高速公路一标段梧州北管理分中心。

工程总占地面积约XXX平方米，建筑面积约XXX平方米。

钢结构网架采用分片块拼装吊装局部散装的方法进行施工。

二、施工准备1. 技术准备：组织技术人员学习《钢结构工程施工质量验收规范》（GB 50205-2001）等相关规范，掌握钢结构安装工艺和质量控制程序。

2. 材料准备：采购符合设计要求的钢材、螺栓球、焊条等材料，并进行质量检验。

3. 机械设备准备：准备130吨起重机、塔吊、全电动剪叉式高空作业平台等机械设备。

4. 人员准备：组织施工队伍，对施工人员进行安全技术交底，明确责任分工。

三、施工工艺1. 钢结构网架分片块拼装：（1）根据施工图，将钢结构网架分为若干个片块，分别进行拼装。

（2）在拼装过程中，严格控制片块尺寸，确保拼装精度。

2. 钢结构网架吊装：（1）采用一台130吨起重机进行整体吊装，吊装前对吊装设备进行检查，确保其安全可靠。

（2）根据现场实际情况，确定吊装位置，设置吊装基准点。

（3）吊装过程中，严格控制吊装速度，确保吊装安全。

3. 钢结构网架局部散装：（1）采用塔吊和全电动剪叉式高空作业平台进行局部散装。

（2）严格控制散装精度，确保局部散装与整体网架的对接。

4. 钢结构网架支座安装：（1）对支座进行检查，确保其质量合格。

（2）根据设计要求，将支座安装在网架底部。

5. 钢结构网架焊接：（1）选用符合设计要求的焊条进行焊接。

（2）焊接过程中，严格控制焊接质量，确保焊缝成型及整体外观。

四、质量控制1. 严格控制材料质量，确保所有材料符合设计要求。

2. 严格控制施工工艺，确保拼装精度。

3. 严格控制焊接质量，确保焊缝成型及整体外观。

4. 严格控制施工进度，确保工程按期完成。

五、安全管理1. 施工现场设置安全警示标志，提醒施工人员注意安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。

网架安装方法网架是一种用于支撑和固定各种设备和设施的金属结构，广泛应用于建筑、工业、仓储等领域。

正确的网架安装方法对于确保设备的稳固性和安全性至关重要。

下面将介绍网架安装的具体步骤和注意事项。

1. 确定安装位置。

首先，需要根据设备的需要和实际情况，确定网架的安装位置。

在确定位置时，需要考虑设备的重量、尺寸、安装空间以及周围环境等因素，以确保安装位置的合理性和稳固性。

2. 准备安装工具和材料。

在进行网架安装之前，需要准备好所需的安装工具和材料，包括螺丝刀、扳手、螺栓、螺母、螺钉等。

确保所选用的工具和材料符合安装要求，并且质量可靠。

3. 安装网架支架。

首先，需要安装网架的支架。

根据安装位置和设备要求，确定支架的数量和位置，并使用螺丝刀或扳手将支架固定在墙面或地面上。

在固定支架时，需要确保支架水平、垂直，固定牢固。

4. 安装网架主体。

接下来，将网架的主体部分安装在支架上。

根据设备的需要和实际情况，确定主体部分的长度和高度，并使用螺栓、螺母将主体部分固定在支架上。

在安装主体部分时，需要确保每个连接点都牢固可靠，不得存在松动现象。

5. 检查和调整。

完成网架的安装后，需要对安装情况进行检查和调整。

检查各个连接点是否牢固，是否存在松动现象，是否符合设备要求。

如发现问题，需要及时调整和修复，确保安装质量。

6. 安装设备。

最后，将需要支撑和固定的设备安装在网架上。

根据设备的重量、尺寸和安装要求，确定设备的安装位置和方式，并使用螺丝、螺栓将设备固定在网架上。

在安装设备时，需要确保设备稳固可靠，不得存在晃动和松动现象。

通过以上步骤的操作，网架的安装工作就完成了。

在进行安装过程中，需要严格按照安装要求和操作规范进行，确保安装质量和安全性。

另外，安装过程中需要注意人身安全和设备保护，避免发生意外事故和设备损坏。

希望以上内容对网架安装方法有所帮助，谢谢阅读！。

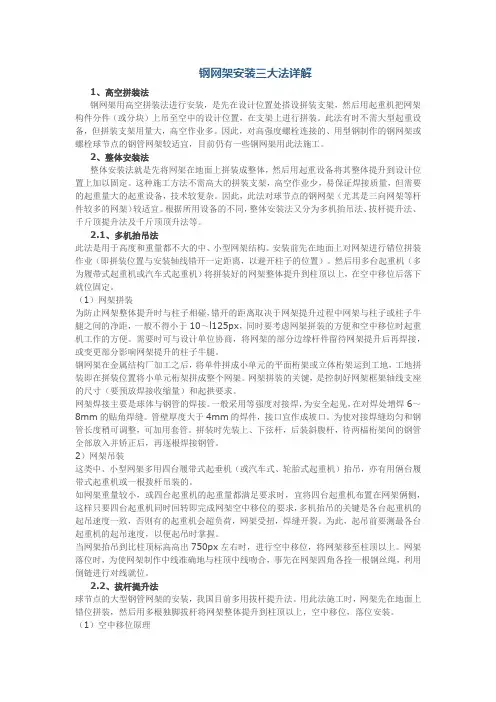

钢网架安装三大法详解1、高空拼装法钢网架用高空拼装法进行安装，是先在设计位置处搭设拼装支架，然后用起重机把网架构件分件（或分块）上吊至空中的设计位置，在支架上进行拼装。

此法有时不需大型起重设备，但拼装支架用量大，高空作业多。

因此，对高强度螺栓连接的、用型钢制作的钢网架或螺栓球节点的钢管网架较适宜，目前仍有一些钢网架用此法施工。

2、整体安装法整体安装法就是先将网架在地面上拼装成整体，然后用起重设备将其整体提升到设计位置上加以固定。

这种施工方法不需高大的拼装支架，高空作业少，易保证焊接质量，但需要的起重量大的起重设备，技术较复杂。

因此，此法对球节点的钢网架（尤其是三向网架等杆件较多的网架）较适宜。

根据所用设备的不同，整体安装法又分为多机抬吊法、拔杆提升法、千斤顶提升法及千斤顶顶升法等。

2.1、多机抬吊法此法是用于高度和重量都不大的中、小型网架结构。

安装前先在地面上对网架进行错位拼装作业（即拼装位置与安装轴线错开一定距离，以避开柱子的位置）。

然后用多台起重机（多为履带式起重机或汽车式起重机）将拼装好的网架整体提升到柱顶以上，在空中移位后落下就位固定。

（1）网架拼装为防止网架整体提升时与柱子相碰，错开的距离取决于网架提升过程中网架与柱子或柱子牛腿之间的净距，一般不得小于10～l125px，同时要考虑网架拼装的方便和空中移位时起重机工作的方便。

需要时可与设计单位协商，将网架的部分边缘杆件留待网架提升后再焊接，或变更部分影响网架提升的柱子牛腿。

钢网架在金属结构厂加工之后，将单件拼成小单元的平面桁架或立体桁架运到工地，工地拼装即在拼装位置将小单元桁架拼成整个网架。

网架拼装的关键，是控制好网架框架轴线支座的尺寸（要预放焊接收缩量）和起拱要求。

网架焊接主要是球体与钢管的焊接。

一般采用等强度对接焊，为安全起见，在对焊处增焊6～8mm的贴角焊缝。

管壁厚度大于4mm的焊件，接口宜作成坡口。

为使对接焊缝均匀和钢管长度稍可调整，可加用套管。

第1篇一、工程准备1. 设计审查：在施工前，需对设计图纸进行仔细审查，确保设计符合相关规范要求，并针对现场实际情况进行必要的调整。

2. 材料准备：根据设计要求，提前采购所需钢材、螺栓、焊接材料等，并确保材料质量符合标准。

3. 施工队伍：组建一支经验丰富的施工队伍，对施工人员进行安全技术交底，提高施工人员的安全意识和操作技能。

4. 施工设备：准备必要的施工设备，如吊车、切割机、焊接机、测量仪器等，确保施工顺利进行。

二、施工过程1. 支座安装：按照设计要求，准确设置支座位置，确保支座水平、垂直度符合规范。

2. 杆件安装：根据设计图纸，依次安装各杆件，确保杆件位置、长度、角度符合要求。

3. 螺栓球安装：将螺栓球与杆件连接，注意螺栓紧固程度，确保连接牢固。

4. 焊接作业：采用合适的焊接方法，对连接部位进行焊接，确保焊接质量。

5. 高空作业：对于跨度较大的网架，需进行高空作业，注意安全防护措施。

6. 质量检查：在施工过程中，定期进行质量检查，确保施工质量符合规范要求。

三、质量控制1. 材料质量控制：严格审查材料质量，确保材料符合设计要求。

2. 施工过程质量控制：加强施工过程监管，确保施工质量。

3. 焊接质量控制：采用合适的焊接方法，确保焊接质量。

4. 高空作业质量控制：加强高空作业安全管理，确保施工安全。

四、施工结束1. 验收：施工结束后，进行竣工验收，确保工程质量。

2. 工程资料整理：整理施工过程中的各种资料，包括设计图纸、施工记录、质量检查报告等。

3. 施工总结：对施工过程进行总结，分析施工过程中存在的问题，为今后的施工提供借鉴。

总之，网架结构安装施工工程是一项复杂、严谨的工作。

在施工过程中，要严格按照规范要求，确保施工质量，为我国建筑事业的发展贡献力量。

第2篇一、网架结构的特点1. 结构轻巧：网架结构主要由杆件和节点组成，杆件多为钢管或型钢，节点多为螺栓球节点，整体结构轻巧，便于运输和安装。

2. 跨度大：网架结构具有较大的跨度，可以满足大型建筑和桥梁的跨度需求。

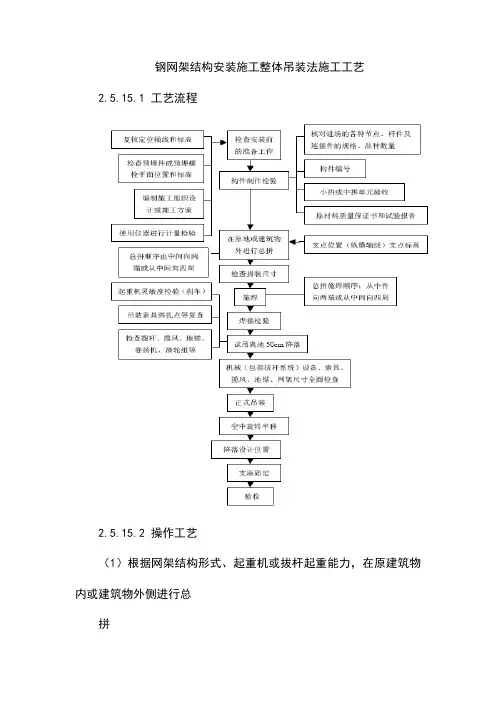

钢网架结构安装施工整体吊装法施工工艺
2.5.15.1 工艺流程
2.5.15.2 操作工艺
（1）根据网架结构形式、起重机或拔杆起重能力，在原建筑物内或建筑物外侧进行总
拼
（2）总拼及焊接顺序：从中间向四周或从中间向两端进行
（3）严格按2.5.14.2 条技术质量要点进行施工。

（4）进行试吊——全面检查起重设备和拔杆系统、缆风、地锚、吊索、滑轮组、网架
尺寸。

检查安装前
的准备工作
构件制作检验
复核定位轴线和标高
检查预埋件或预埋螺
栓平面位置和标高
编制施工组织设
计或施工方案
使用仪器进行计量检验
总拼顺序由中间向两
端或从中间向四周
起重机灵敏度检验（刹车）
吊装索具绑扎点等复查
检查拨杆、缆风、地锚、
卷扬机、滑轮组等
核对进场的各种节点、杆件及
连接件的规格、品种数量
构件编号
小拼或中拼单元验收
原材料质量保证书和试验报告
在原地或建筑物
外进行总拼
支点位置（纵横轴线）支点标高
检查拼装尺寸
施焊
焊接检验
试吊离地50cm 降落
机械（包括拔杆系统）设备、索具、揽风、地锚、网架尺寸全面检查
正式吊装
空中旋转平移
降落设计位置
支座固定
验收
总拼施焊顺序：从中件
向两端或从中间向四周
（5）正式起吊。

（6）空中位移、旋转－同步控制，确保安全。

（7）降落支座上，支座安装（纵横轴线，标高检查）。

（8）验收。

钢结构钢网架施工步骤本文档将介绍钢结构钢网架的施工步骤，以帮助您在进行相关项目时顺利进行。

钢网架是一种常见的结构形式，广泛应用于工业和民用建筑中。

1. 确定设计方案和施工图纸在开始钢网架施工之前，必须先确定设计方案和施工图纸。

这些文件提供了具体的施工指导，包括钢网架的尺寸、连接方式和材料要求等信息。

2. 准备工作在施工前，需要进行一系列准备工作，包括清理施工区域、检查工具和设备、组织施工人员等。

确保施工场地安全，同时准备好所需的工具和材料。

3. 架设主体结构首先，根据施工图纸的要求，架设主体结构。

这通常包括梁、柱和框架等元件的安装。

在安装过程中，必须确保结构的稳定性和准确度。

4. 安装横向和纵向支撑接下来，安装横向和纵向支撑。

横向支撑用于增强结构的稳定性和承载能力，而纵向支撑则有助于防止结构的偏移。

5. 安装钢网板钢网板是钢网架的关键组成部分。

根据图纸要求，按照预定的间距和顺序安装钢网板。

确保钢网板的质量和连接方式符合设计要求。

6. 进行结构连接在钢网板安装完成后，进行结构的连接。

这包括连接梁和柱以及其他部分的连接。

确保连接稳固可靠，并符合相关标准和规范。

7. 进行验收和调整施工完成后，进行验收和调整工作。

检查钢网架的质量和稳定性，并进行必要的调整和修复。

确保钢网架符合相关要求和标准。

8. 完成施工最后，完成钢网架的施工。

清理施工现场，将工具和设备归放到指定位置。

确保施工现场的安全和整洁。

以上是钢结构钢网架的施工步骤的基本指南。

在具体的施工过程中，还需要根据实际情况做出相应的调整和决策。

请参考相关的标准和规范，并确保施工过程中的安全性和质量。

钢结构工程网架结构通常都是大跨度空间，常用的形式有以下几种。

一、由平面桁架系组成的两向正交正放网架、两向正交斜放网架、两向斜交斜放网架、三向网架、单向折线形网架。

二、由四角锥体组成的正放四角锥网架、正放抽空四角锥网架、棋盘形四角锥网架、斜放四角锥网架、星形四角锥网架。

三、由三角锥体组成的三角锥网架、抽空三角锥网架、蜂窝形三角锥网架。

钢结构工程中对于大跨度空间网架结构的节点和杆件的安装，一般是采用在工厂内制作完成并检验合格后，运至现场，拼装成整体。

大跨度空间网架结构的安装方法有分条或分块安装法、高空滑移法、高空散装法、整体顶升法、整体吊装法、整体提升法。

不管是使用哪种方法进行安装，网架钢结构安装步骤如下：
1.施工前的检查,施工前的检查包括钢构件的验收、施工机具和测量器具的检验及基础的复测。

2.钢构件的验收,对钢构件应按施工图和规范要求进行验收。

3.钢构件运到现场时，基础的复测。

钢结构是固定在钢砼基座（基础、柱顶、牛腿等）上的。

因而对基座及其锚栓的准确性、强度要进行复测。

基座复测要对基座面的水平标高、平整度、锚栓水平位置的偏差、锚栓埋设的准确性作出测定。

并把复测结果和整改要求交付基座施工单位。

4. 编制安装计划和构件供应计划，组织好施工。

网架钢结构安装是施工过程是非常张要的一环，在施工过程中一定要注意细节，确保按照要求进行工作。

河南省正大钢结构工程有限公司可承接钢结构工程、建筑工程、建筑幕墙工程、桥梁工程、市政公用工程、建筑装饰装修工程、环保工程、等工程的设计、施工与咨询服务；钢结构、钢桥梁、钢网架、的加工及钢结构所有维护材料的制作；建筑材料、金属材料、五金产品的销售。

钢网架结构安装施工工艺一、范围本工艺标准适用于钢网架结构高空散装法，高空滑移法或地面拼装总体吊装（提升）等安装工艺。

二、施工准备1、材料1.1钢网架安装的钢材与连接材料，高强度螺栓、焊条、焊丝、焊剂等，应符合设计的要求，并应有出厂合格证。

1.2钢网架安装用的空心焊接球、加肋焊接球、螺栓球。

半成品小拼单元、杆件，以及橡胶支座等半成品，应符合设计要求及相应的国家标准的规定。

2、主要机具：电焊机、氧-乙块切割设备、砂轮锯、杆件切割车床、杆件切割动力头、钢卷尺、钢板尺、卡尺、水准仪、经纬仪、超声波探伤仪，磁粉探伤仪、提升设备、起重设备、铁锤、钢丝刷、液压千斤顶、倒链等工具。

3、作业条件：3. 1安装前应对网架支座轴线与标高进行验线检查。

网架轴线、标高位置必须符合设计要求和有关标准的规定。

3. 2安装前应对柱顶混凝土强度进行检查，柱顶混凝土强度必须符合设计要求和国家现行有关标准的规定以后，才能安装。

3. 3采用高空滑移法时，应对滑移轨道滑轮进行检查，滑移水平坡度应符合施工设计的要求。

3.4采用条、块安装，工作台滑移法时，应对地面工作台、滑移设备进行检查，并进行试滑行试验。

3.5采用整体吊装或局部吊装迭时，应对提升设备进行检查，对提升速度、提升吊点、高空合拢与调整等工作作好试验，必须符合施工组织设计的要求。

3. 6采用高空散装法时，应搭设满堂红脚手架，并放线布置好各支点位置与标高。

采用螺栓球高空散装法时，应设计布置好临时支点，临时支点的位置、数2、11为相邻支座间距。

3、12为杆件长度。

3. 2方法安装网架结构的允许偏差项目和检验方法应符合表5-24的规定。

检查数量：全数检查。

除高空散装法外，其它方法安装网架结构的允许偏差项目和试验方法注：1、L为网2、L1为相邻支座间距。

五、成品保护1、网架安装后，在拆卸架子时应注意同步，逐步的拆卸，防止应力集中，使网架产生局部变形，或使局部网格变形。

2、钢网架安装结束后，应及时涂刷防锈漆。

钢结构建筑球形网架搭建施工工艺下面是本店铺给大家带来关于钢结构建筑球形网架搭建施工工艺，以供参考。

焊接球地面安装，高空合拢法施工工艺：放线、验线→安装平面网格→安装立体网格→安装上弦网整体提升→网架高空合拢→网架验收。

一、放线、验线1.柱顶放线与验线：标出轴线与标高，检查柱顶位移,网架安装单位对提供的网架支承点位置、尺寸、标高经复验无误后才能正式安装。

2.网架地面安装环境应找平放样，网架球各支点应放线，标明位置与球号。

3.网架球各支点砌砖墩。

墩材可以是钢管支承点，也可以是砖墩上加一小截圆管作为网架下弦球支座。

4.对各支点标出标高，如网架有起拱要求时，应在各支承点上反映出来，用不同高度的支承钢管来完成对网架的起拱要求。

二、钢网架平面安装1.放球：将己验收的焊接球，按规格、编号放入安装节点内同时应将球调整好受力方向与位置。

一般将球水平中心线的环形焊缝置于赤道方向。

有肋的一边在下弦球的上半。

2.放置杆件：将备好的杆件，按规定的规格布置钢管杆件放置杆件前，应检查杆件的规格、尺寸，以及坡口、焊缝间隙将杆件放置在二个球之间，调整间隙，点固。

3.平面网架的拼装应从中心线开始，逐步向四周展开，先组成封闭四方网格，控制好尺寸后，再拼四周网格，不断扩大。

注意应控制累积误差，一般网格以负公差为宜。

4.平面网架焊接，焊接前应编制好焊接工艺和网接顺序，防止平面网架变形。

5.平面网架焊接应按焊接工艺规定，从钢管下侧中心线左边20-30mm 处引弧，向右焊接，逐步完成仰焊、主焊爬坡焊、平焊等焊接位置。

6.球管焊接应采用斜锯齿形运条手法进行焊接，防止咬肉。

7.焊接运条到圆管上侧中心线后，继续向前焊20-30mm处收弧。

8.焊接完成半圆后，重新从钢管下侧中心线右边20-30mm处反向起弧，向左焊接，与上述工艺相同，到顶部中心线后继续向前焊接，填满弧坑，焊缝搭接平稳，以保证焊缝质量。

三、网架主体组装1.检查验收平面网架尺寸、轴线偏移情况，检查无误后，继续组装主体网架。

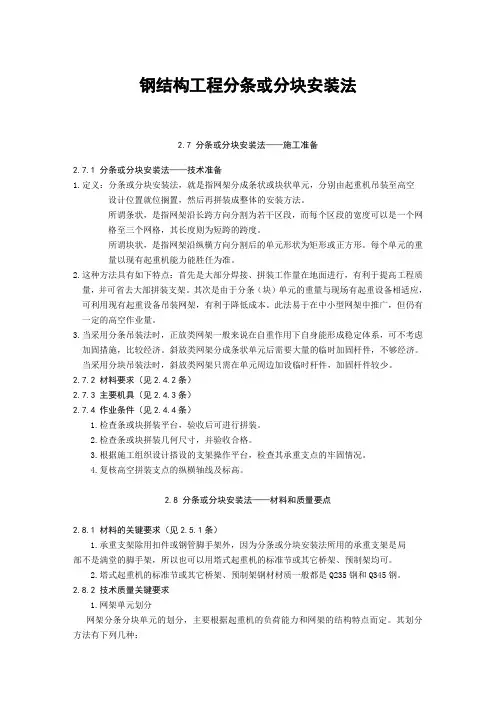

钢结构工程分条或分块安装法2.7 分条或分块安装法——施工准备2.7.1 分条或分块安装法——技术准备1.定义：分条或分块安装法，就是指网架分成条状或块状单元，分别由起重机吊装至高空设计位置就位搁置，然后再拼装成整体的安装方法。

所谓条状，是指网架沿长跨方向分割为若干区段，而每个区段的宽度可以是一个网格至三个网格，其长度则为短跨的跨度。

所谓块状，是指网架沿纵横方向分割后的单元形状为矩形或正方形。

每个单元的重量以现有起重机能力能胜任为准。

2.这种方法具有如下特点：首先是大部分焊接、拼装工作量在地面进行，有利于提高工程质量，并可省去大部拼装支架。

其次是由于分条（块）单元的重量与现场有起重设备相适应，可利用现有起重设备吊装网架，有利于降低成本。

此法易于在中小型网架中推广，但仍有一定的高空作业量。

3.当采用分条吊装法时，正放类网架一般来说在自重作用下自身能形成稳定体系，可不考虑加固措施，比较经济。

斜放类网架分成条状单元后需要大量的临时加固杆件，不够经济。

当采用分块吊装法时，斜放类网架只需在单元周边加设临时杆件，加固杆件较少。

2.7.2 材料要求（见2.4.2条）2.7.3 主要机具（见2.4.3条）2.7.4 作业条件（见2.4.4条）1.检查条或块拼装平台，验收后可进行拼装。

2.检查条或块拼装几何尺寸，并验收合格。

3.根据施工组织设计搭设的支架操作平台，检查其承重支点的牢固情况。

4.复核高空拼装支点的纵横轴线及标高。

2.8 分条或分块安装法——材料和质量要点2.8.1 材料的关键要求（见2.5.1条）1.承重支架除用扣件或钢管脚手架外，因为分条或分块安装法所用的承重支架是局部不是满堂的脚手架，所以也可以用塔式起重机的标准节或其它桥架、预制架均可。

2.塔式起重机的标准节或其它桥架、预制架钢材材质一般都是Q235钢和Q345钢。

2.8.2 技术质量关键要求1.网架单元划分网架分条分块单元的划分，主要根据起重机的负荷能力和网架的结构特点而定。

网架钢屋面的安装一、前言在以前的文章里分别介绍了南理工四教楼钢网架结构的制造、安装。

本文将探讨网架钢屋面的安装。

工程情况请参见前文。

二、屋面金属板安装1、施工工艺流程主次檩条----外层天沟----内层屋面钢板----内层收边板（如收边板需压在屋面钢板下的，需先安装收边板）----副檩----天沟托架----保温棉----内层天沟----天沟泛水板----外层屋面钢板----外层泛水板。

2、安装过程以及质量控制（1）檩条安装（1.1）产品保护钢檩条包装成捆供货，每捆的实际根数根据檩条的截面尺寸和长度不同而变化，但每捆重量限在一吨左右。

捆装檩条不应受潮。

檩条应高于地面一段距离码放，并用防水布料覆盖，以防止水或水汽在板面之间存留，如果檩条受潮，应把各件分开，用干布抹干，然后放在通风的地方，完全吹干水汽。

进行这些处理的目的在于避免破坏檩条表面镀层，以致缩短型钢使用寿命和影响产品外观。

在搬运长捆檩条时，应当多加小心。

只有使用带有适当起重点的重杆时才能起吊，并且应当小心放置吊环。

（1.2）檩条安装需用配套的螺栓与檩托板固定。

镀锌檩条原则上采用焊接进行连接，如檩条上需现场开孔，要采用电钻，不得采用气割枪随意在檩条上冲孔。

（1.3）拉杆固定时将拉杆穿过檩条上的预制孔并用配套螺母连接，撑杆则采用配套螺栓穿过檩条上的预制孔进行紧固。

（1.4）安装后的檩条外表面必须保证在同一平面上，如因网架安装误差使檩条不能保证在同一平面上，则需要通过调整檩条上弦支托板使檩条达到平面要求。

（1.5）檩条系统安装完毕后需进行测量校验，达到建筑师所要求曲面，以保证后续钢板安装质量。

(2) 屋面金属板底瓦（2.1）波谷固定。

屋面板采用CTEKS12-14X30HGS六角头自攻钉沿檩条在靠近板肋处，每波谷固定一颗。

（2.2）穿透式固定件。

根据结构的使用寿命选择固定件，应特别注意外覆材料的估计寿命与指定的固定件寿命是否一致。

目前供应的螺丝可带有塑料头、不锈钢顶盖或涂有特殊的耐久保护层。

钢网架结构安装技术要求一工艺流程1钢网架拼装工艺流程：作业准备→钢球、杆件检验→小拼单元→中拼单元→焊接→拼装单元验收2钢网架安装工艺流程：作业准备→基础验收→钢网架试安装→钢网架正式安装→钢网架验收二施工要点1钢网架结构拼装1.1钢网架结构拼装的施工原则1.1.1合理分割，即把网架根据实际情况合理地分割成各种单元体，使其经济地拼成整个网架。

可有下列几种方案:1.1.1.1直接由单根杆件、单个节点总拼成网架；1.1.1.2由小拼单元总拼成网架；1.1.1.3由小拼单元→中拼单元→总拼成网架。

1.1.2尽可能多地争取在工厂或预制场地焊接，尽量减少高空作业量。

因为这样可以充分利用起重设备将网架单元翻身而能较多地进行平焊。

1.1.3节点尽量不单独在高空就位，而是和杆件连接在一起拼装，在高空仅安装杆件。

1.2钢网架小拼单元1.2.1钢网架小拼单元一般是指焊接球网架的拼装。

螺栓球网架在杆件拼装、支座拼装之后即可以安装，不进行小拼单元。

1.2.2准备好小拼场地，针对小拼单元的尺寸、形态、位置进行放样、划线。

根据编制好的小拼方案制作拼装胎位。

1.2.3焊接拼装胎位，并控制变形，复验各部拼装尺寸。

钢网架拼装用胎架应经常检查，防止因胎模变形而使小拼单元变形。

1.2.4焊接球网架有加衬管和不加衬管两种，凡需加衬管的部位，应备好衬管，先在球上定位点固。

1.2.5焊接球钢网架小拼形式：有一球一杆型、二球一杆型、一球三杆型、一球四杆型四种。

1.2.6焊接球网架小拼的焊缝要饱满、确保焊透，焊坡均匀一致。

焊缝经外观检查后，根据设计要求进行无损探伤。

1.2.7小拼单元的尺寸应符合本章12.7.2.1条的规定。

钢网架拼装小单元的尺寸一般应控制在负公差，如果正公差累积会使网格尺寸增大，使轴线偏移。

1.2.8拼装好的钢球和杆件应编好号码，作好标记，防止使用时混用。

钢球还应有中心线标志，特别带肋钢球使用方向有严格规定，其带肋方向应该有明显标识。

钢网架及钢框架结构工程安装施工方案一、钢结构概况本工程食堂、风雨操场屋面部分采用钢网架结构，网架形式为正放四角锥网架，支承形式为下弦支撑；看台雨棚为钢框架结构。

食堂、风雨操场屋面钢网架网格平面布置图看台雨棚钢梁布置图二、屋面网架安装方案屋面网架结构工程在食堂、风雨操场屋面区域，安装采用高空散装成型。

采用螺栓球节点正放四角锥网架，支承形式为多点柱支承，采用在高空散装的方法进行安装，安装从东向西，从南向北，先安装简支部分再安装悬挑部分。

（一）网架结构安装步骤及流程安装步骤示意图如下：序号施工步骤图示1 第一步，操作架平台上第一个网格下弦支撑胎架定位。

2 第二步，在支撑胎架上完成第一个网格下弦杆件的组装。

3 第三步，将一个上弦球以及与之相连的网架腹杆组装成整体与安装就位的下弦单元拼装成整体结构。

4 第四步，组装下一单元格网架下弦构件。

5 第五步，将一个上弦球以及与之相连的网架腹杆以及一侧的一根上弦杆组装成整体与安装就位的下弦单元拼装成整体结构。

6 第六步，重复以上施工步骤继续进行其余网格构件的拼装。

7 第七步，继续重复网架构件的拼装，直至整个结构拼装完成(图中所示为局部钢网架拼装成型状态)。

（二）施工工艺流程及技术要求1、工艺流程：（1）高空散装区域：放线、验线→安装下弦平面网格→安装上弦倒三角网格→安装下弦正三角网格→调整、紧固→安装支托→檩条、支座焊接→屋面板板安装→防腐涂装→验收。

2、安装下弦平面网架（1）将第一跨间的支座安装就位，对好柱顶轴线、中心线，用水平仪对好标高，有误差予以修正。

（2）安装第一跨间下弦球、杆，组成纵向平面网格。

（3）排好临时支点，保证下弦球的平行度。

临时支点可用现场脚手架钢管或方木。

（4）安装第一跨间的腹杆与上弦球，上弦球与腹杆的小单元就位后，与下弦球拧入，固定。

（5）安装第一跨间的上弦杆，控制网架尺寸，注意拧入深度影响到整个网架的挠度，控制好尺寸。

（6）检查网架、网格尺寸，检查网架纵向尺寸与网架矢高尺寸，如有出入，可以调整临时支点的高低位置来控制网架的尺寸。

网架安装方法在进行网架安装之前，首先需要做好充分的准备工作。

这包括对安装现场进行勘察，确定安装位置和条件，准备好所需的材料和工具等。

接下来，我们将详细介绍网架安装的方法。

1. 确定安装位置。

首先，需要确定网架的安装位置。

在确定位置时，需要考虑到网架的承重能力、安装空间和周围环境等因素。

同时，还需要确保安装位置的地面平整、无障碍物，以便于后续的安装操作。

2. 安装支架。

在确定好安装位置后，需要进行支架的安装。

首先，根据网架的尺寸和要求，在地面上标记好支架的位置和间距。

然后，使用螺丝刀和螺丝将支架固定在地面上，确保支架安装牢固、水平。

3. 安装立柱。

接下来，需要安装立柱。

根据支架的设计要求和安装位置，选择合适的立柱进行安装。

在安装立柱时，需要确保立柱的垂直度和水平度，以保证网架的稳定性和安全性。

4. 安装横梁。

安装好立柱后，需要进行横梁的安装。

根据网架的设计要求和实际情况，选择合适的横梁进行安装。

在安装横梁时，需要确保横梁与支架、立柱的连接牢固，同时要注意横梁的水平度和间距的一致性。

5. 安装配件。

最后，需要进行网架的配件安装。

根据网架的设计要求，选择合适的配件进行安装，包括连接件、固定件等。

在安装配件时，需要确保配件的安装位置准确、牢固，以保证整个网架的稳定性和安全性。

在进行网架安装的过程中，需要注意以下几点：安全第一。

在安装过程中，需要严格遵守安全操作规程，做好防护措施，避免发生意外事故。

注意细节。

在安装过程中，需要注意每一个细节，确保每一个连接点、固定点都安装正确、牢固。

质量保证。

在安装完成后，需要对网架进行全面检查，确保安装质量符合要求，没有疏漏和缺陷。

总之，网架安装是一个需要细心、耐心和技术的工作。

只有做好充分的准备工作，严格按照安装方法进行操作，才能保证网架安装的质量和安全。

希望以上内容对网架安装方法有所帮助，谢谢阅读。

网架安装流程图
网架拼装示意图
网架的拼装如下示意图
步骤一：设置并抄平脚手架平台支撑
步骤二：按安装图安装下弦球
步骤三：连接下弦杆
步骤四：将已拼装成的上弦球及腹杆三角锥连接到下弦层
步骤五：连接第二网格上弦杆及腹杆步骤六：将两网格安装成基本单元
步骤七：扩大基本单元步骤八：安装腹杆
步骤九：拼装成较稳固基本单元步骤十：扩大基本单元
步骤十一：继续扩大基本单元步骤十二：拼装成一吊装单元
钢网架结构安装的允许偏差（m m）
注：①检查数量：除杆件弯曲矢高按杆件数抽查5%外，其余全数检查；
② L为纵向、横向长度；
③ L
为相邻支座间距。

1。

本工程为XX项目钢结构网架施工安装工程，主要包括屋面网架、屋面檩条、屋面防水层等施工内容。

屋面网架采用三角形网架结构，跨度较大，结构复杂。

为确保施工质量、安全、进度，特制定本施工方案。

二、施工工艺及方法1. 施工准备（1）组织施工人员培训，熟悉施工图纸、施工方案及施工规范，提高施工人员的综合素质。

（2）现场材料、设备检查，确保满足施工要求。

（3）施工区域划分，明确施工区域及安全通道。

2. 施工流程（1）基础处理：对屋面基础进行检查，确保其符合设计要求，必要时进行加固处理。

（2）网架安装：1）根据设计要求，在地面上进行网架单元的拼装，确保拼装质量。

2）将拼装好的网架单元吊装至屋面，安装节点。

3）安装檩条、屋面防水层等。

（3）施工质量控制：1）严格控制网架单元拼装质量，确保节点焊接质量。

2）严格控制屋面防水层施工质量，确保防水效果。

3）严格控制檩条安装质量，确保檩条间距及标高符合设计要求。

4. 施工安全措施（1）加强施工人员安全教育，提高安全意识。

（2）施工现场设置安全警示标志，明确安全通道。

（3）施工现场配备必要的安全防护设施，如安全带、安全网等。

（4）施工过程中，严格执行安全操作规程，确保施工安全。

三、施工进度安排1. 施工前期：15天完成施工准备、施工人员培训、现场材料设备检查等工作。

2. 施工阶段：60天完成屋面网架安装、檩条安装、屋面防水层施工等工作。

3. 施工验收：15天完成施工质量验收、安全验收等工作。

四、施工质量控制1. 严格控制网架单元拼装质量，确保节点焊接质量。

2. 严格控制屋面防水层施工质量，确保防水效果。

3. 严格控制檩条安装质量，确保檩条间距及标高符合设计要求。

4. 加强施工过程中的质量检查，确保施工质量。

五、施工安全管理1. 加强施工人员安全教育，提高安全意识。

2. 施工现场设置安全警示标志，明确安全通道。

3. 施工现场配备必要的安全防护设施，如安全带、安全网等。

4. 施工过程中，严格执行安全操作规程，确保施工安全。

钢网架安装施工方案1. 概述钢网架是一种常用于建筑物屋顶、墙壁和门窗等位置的结构支撑材料。

它具有轻质、高强度、耐腐蚀等优点，广泛应用于工业建筑、仓储设施、体育场馆等领域。

本文档将介绍钢网架的安装施工方案，包括前期准备工作、安装流程、安全注意事项等。

2. 前期准备工作在进行钢网架的安装施工前，需要进行一些前期准备工作。

2.1 材料采购首先，需要按照设计要求采购所需的钢网架材料。

材料包括钢柱、横梁、横撑、连接件等。

确保所购材料的规格和数量与设计要求一致。

2.2 工具准备在施工前，需要准备适当的工具。

常用的工具包括电钻、扳手、螺丝刀、水平仪等。

确保工具齐全，并进行必要的维护和检查。

2.3 工地准备在施工现场，必须保持整洁和安全。

清理工地垃圾、平整地面并确保施工现场通风良好。

在施工现场周围设置警示标志，以确保施工过程中的安全。

3. 安装流程3.1 安装钢柱首先，根据设计要求，在建筑物的地基上预留好钢柱的安装位置。

将钢柱竖直插入地基中，并使用水平仪进行调整，确保其垂直度和水平度。

3.2 安装横梁和横撑在钢柱上，安装横梁和横撑。

首先，确定横梁的位置和长度，然后使用连接件将横梁与钢柱连接起来。

接下来，根据设计要求，确定横撑的位置，并使用连接件将横撑与横梁连接起来。

3.3 确定连接件位置在安装钢网架的过程中，需要使用连接件来固定钢柱、横梁和横撑。

根据设计要求，确定连接件的位置，并使用螺丝刀或扳手将连接件紧固。

3.4 安装其他部件根据设计要求，安装其他钢网架的部件，如支撑杆、固定件等。

确保安装位置准确，并使用适当的工具进行固定。

3.5 检查和调整在完成安装后，对钢网架进行检查和调整。

使用水平仪和测量工具，检查钢网架的垂直度、水平度和尺寸是否符合设计要求。

如有偏差，及时调整并修正。

4. 安全注意事项在进行钢网架安装施工时，需要注意以下安全事项：•确保所有工人具备相关操作技能，并佩戴必要的防护装备，如安全帽、安全鞋等。

钢网架的安装方案1. 引言钢网架是一种广泛应用于建筑工程中的结构材料，其具有高强度、耐腐蚀、重量轻等特点，适用于多种场所的安装。

本文将详细介绍钢网架的安装方案，包括前期准备工作、材料准备、安装步骤和注意事项。

2. 前期准备工作在进行钢网架的安装之前，需要进行以下准备工作：2.1. 安全评估在施工前，需要进行安全评估，确保安装过程中没有安全隐患，并采取相应的安全措施。

2.2. 设计方案调整根据实际情况，对设计方案进行调整，确保钢网架的尺寸和形状与安装场地相适应。

2.3. 准备设备和工具准备好安装所需的设备和工具，包括螺丝刀、螺栓、螺母、电钻、梯子等，以便进行安装过程中的需要。

3. 材料准备在进行钢网架的安装之前，需要准备以下材料：•钢网架主体材料（根据设计方案确定）•螺丝、螺栓、螺母等连接材料•地基固定材料（如地脚螺栓）4. 安装步骤4.1. 安装地基固定部分首先，根据设计方案，在安装场地进行地基固定。

这一步骤包括以下几个子步骤：1.在预定位置挖掘地基，确保地基稳固。

2.安装地脚螺栓，将其固定在地基中。

3.确保地脚螺栓与设计方案中的标准尺寸相符，保证后续安装的精确性。

4.2. 安装钢网架主体在完成地基固定后，进行钢网架主体的安装。

以下是具体步骤：1.按照设计方案，将钢网架的主体部分依次安装起来，使用螺栓、螺丝等连接材料进行固定。

2.在安装过程中，需要确保每个连接点的牢固度和准确性，以保证整个钢网架的稳定性。

4.3. 完善细节部分完成钢网架主体安装后，进行细节处理。

包括以下几个部分：1.检查整个钢网架的稳定性，确保没有松动或不稳定的地方。

2.检查各个连接点是否紧固，如有松动现象，及时进行调整和处理。

3.进一步加固必要的连接点，提高整体的稳定性和安全性。

5. 注意事项在进行钢网架安装过程中，需要注意以下事项：•严格按照设计方案进行施工，确保钢网架的安装质量和稳定性。

•安装过程中要保证施工现场的整洁和安全，防止材料丢失和人员受伤。
