液压挖掘机智能化控制系统

液压挖掘机中的电控系统液压挖掘机是一种常见的工程机械，具有挖掘能力强、运行平稳、作业范围广等优点。

其中，电控系统是液压挖掘机中重要的组成部分之一，对整个工作系统的稳定性、精度、效率等方面均有重要影响。

本文将从以下三个方面介绍液压挖掘机中的电控系统：基本组成、主要作用、常见故障及处理方法。

基本组成液压挖掘机的电控系统由多个部分组成，包括控制器、传感器、执行机构等，主要组成如下：1. 控制器控制器是液压挖掘机电控系统的核心部件之一，主要用于控制锁止阀、换向阀、液压马达等执行机构的工作状态。

目前常用的控制器有电液控制器和电子控制器两种。

2. 传感器传感器主要用于感知液压挖掘机的各种状态信息，如液压油温、油位、压力、转速等。

传感器将这些信息反馈给控制器，控制器通过对这些信息的处理，调节执行机构的状态，实现液压挖掘机的自动控制。

3. 执行机构执行机构是液压挖掘机电控系统的主要输出部件，包括液压马达、锁止阀、换向阀等。

通过控制执行机构的状态，液压挖掘机能够完成各种动作，如挖掘、装载、转向、提升等。

主要作用液压挖掘机中的电控系统具有以下主要作用：1. 实现自动化控制液压挖掘机中的电控系统能够自动感知和处理挖掘机各个部位的状态信息，进而实现各种自动化控制。

例如，通过控制液压马达的工作状态，能够实现挖掘机的前后移动和旋转；通过控制锁止阀和换向阀的状态，能够实现挖掘机的装载和提升等。

2. 提高工作精度通过控制液压挖掘机的各个执行机构的状态，能够实现各种精确的操作，例如在狭小的工作空间中实现精细挖掘、准确地抓取物品等。

液压挖掘机中的电控系统能够自动化地控制这些动作，从而提高操作的精度和准确度。

3. 增强安全性能液压挖掘机中的电控系统能够自动监测液压系统的各项参数，并对异常情况进行预警和处理。

在发生系统故障时，电控系统能够自动停机，保障操作人员的安全。

常见故障及处理方法液压挖掘机中的电控系统常见故障主要包括以下几种：1. 控制器故障控制器是液压挖掘机中电控系统的核心部件之一。

【一年级作文】鹿象桥_250字
鹿象桥是一座有趣的桥，因为它的形状很特别。

桥的两侧是形状各异的鹿和象，鹿有细长的脖子和弯曲的角，而象则有长长的鼻子和大大的耳朵。

每当我路过这座桥，我总会停下来欣赏一会儿。

我会想象自己也像鹿一样，优雅地跳着过桥，或者像象一样，大步流星地走着过桥。

桥下有一条小溪，水清又凉，我们可以在桥上玩耍，然后一起去水边玩耍，抓小鱼，放小船，还可以赏花赏草，欣赏大自然的美丽。

有时候桥上还有各种各样的表演，比如杂技、魔术、歌唱等。

这些表演都很精彩，让人大开眼界。

每次经过鹿象桥，我都会感到很愉快。

我相信，未来我的很多美好记忆都会和这座桥联系在一起。

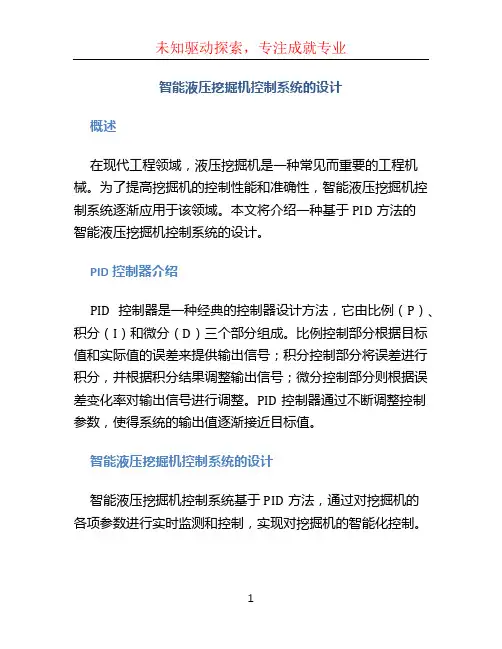

智能液压挖掘机控制系统的设计概述在现代工程领域，液压挖掘机是一种常见而重要的工程机械。

为了提高挖掘机的控制性能和准确性，智能液压挖掘机控制系统逐渐应用于该领域。

本文将介绍一种基于PID方法的智能液压挖掘机控制系统的设计。

PID控制器介绍PID控制器是一种经典的控制器设计方法，它由比例（P）、积分（I）和微分（D）三个部分组成。

比例控制部分根据目标值和实际值的误差来提供输出信号；积分控制部分将误差进行积分，并根据积分结果调整输出信号；微分控制部分则根据误差变化率对输出信号进行调整。

PID控制器通过不断调整控制参数，使得系统的输出值逐渐接近目标值。

智能液压挖掘机控制系统的设计智能液压挖掘机控制系统基于PID方法，通过对挖掘机的各项参数进行实时监测和控制，实现对挖掘机的智能化控制。

系统硬件设计智能液压挖掘机控制系统的硬件设计主要包括传感器、执行机构和控制器。

传感器用于实时采集挖掘机的关键参数，例如挖掘机的位置、速度和负载。

执行机构用于根据控制信号对挖掘机进行相应的动作，例如挖掘机的起升、回转和伸缩。

控制器是系统的核心，它接收传感器采集的数据，并根据PID控制算法计算出相应的控制信号，然后将控制信号发送给执行机构。

系统软件设计智能液压挖掘机控制系统的软件设计主要包括数据处理和控制算法两个部分。

数据处理模块用于接收传感器采集的数据，并对数据进行滤波和处理，以提高数据的准确性和稳定性。

控制算法模块则根据PID控制算法对处理后的数据进行计算，得到相应的控制信号，并将控制信号发送给执行机构。

控制算法模块可以通过软件调整PID参数，以适应不同工况下的挖掘机控制需求。

系统性能测试为了评估智能液压挖掘机控制系统的性能，可以进行一系列的实验和测试。

例如，测试系统在不同负载下的控制精度和稳定性，测试系统对动作速度的控制能力等。

通过这些测试，可以对系统进行优化和改进，提高系统的控制性能和可靠性。

结论智能液压挖掘机控制系统的设计基于PID方法，通过对挖掘机的各项参数进行实时监测和控制，可以实现挖掘机的智能化控制。

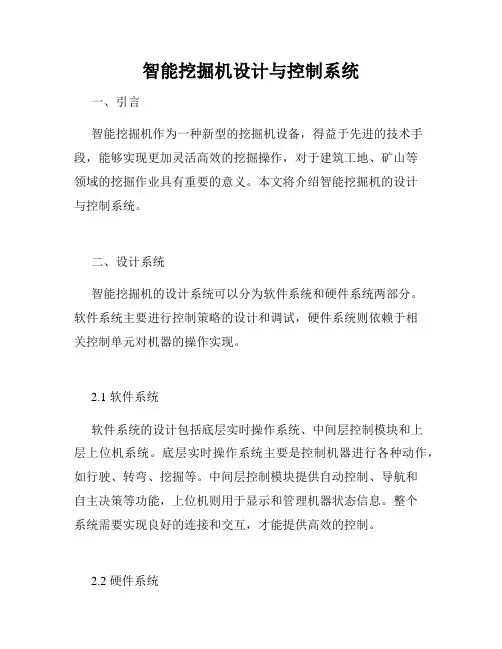

智能挖掘机设计与控制系统一、引言智能挖掘机作为一种新型的挖掘机设备，得益于先进的技术手段，能够实现更加灵活高效的挖掘操作，对于建筑工地、矿山等领域的挖掘作业具有重要的意义。

本文将介绍智能挖掘机的设计与控制系统。

二、设计系统智能挖掘机的设计系统可以分为软件系统和硬件系统两部分。

软件系统主要进行控制策略的设计和调试，硬件系统则依赖于相关控制单元对机器的操作实现。

2.1 软件系统软件系统的设计包括底层实时操作系统、中间层控制模块和上层上位机系统。

底层实时操作系统主要是控制机器进行各种动作，如行驶、转弯、挖掘等。

中间层控制模块提供自动控制、导航和自主决策等功能，上位机则用于显示和管理机器状态信息。

整个系统需要实现良好的连接和交互，才能提供高效的控制。

2.2 硬件系统硬件系统主要由挖掘机主体结构、动力系统和控制单元三部分构成。

挖掘机主体结构涉及到各种机械部件的设计和制造，包括机架、旋转系统、工作装置等。

动力系统包括内燃机、电动机、变速器等，为机器提供动力支持。

控制单元包括操纵杆、控制按钮、驾驶室等，驾驶员通过这些控制单元实现对机器的操作。

三、控制系统智能挖掘机的控制系统主要是从底层控制到高层控制全面覆盖的体系，包括传感器、执行机构、控制器和算法决策等四部分。

3.1 传感器传感器是智能挖掘机的关键组成部分，对机器进行各种状态参数的监测，如温度、压力、速度、姿态等，将这些信息传递到控制器中。

常见的传感器包括陀螺仪、加速度计、温度传感器等。

3.2 执行机构执行机构是机器动作控制的重要支持部分，能够根据控制信号实现机械臂、斗齿等操作。

常见的执行机构包括油缸、电机、齿轮箱等。

3.3 控制器控制器是智能挖掘机的关键部件之一，能够对各种传感器和执行机构进行联动控制，实现机器的自主操作。

控制器的设计需要保证高精度的信号采集以及良好的算法决策。

3.4 算法决策算法决策是智能挖掘机控制系统的智能化核心，能够根据传感器采集的信号和控制器的指令，实现机器的自主决策，将实时的操作需求转化为高效的机器动作，提高挖掘效率和准确率。

第十章挖掘机电气与电子控制系统挖掘机电气与电子控制系统主要实现挖掘机电气系统控制及工作状态监测。

二十世纪九十年代前的挖掘机电气系统只起辅助作用, 功能简单，主要包括发动机电路, 简单仪表电路如水温表、燃油表、机油压力表、液压油温表、工作小时计等及必要的整车电气线路如灯光、嗽叭、刮雨器等，有的机型会配置空调器。

但二十世纪九十年代以后，随着挖掘机技术的发展，发动机、液压系统的控制越来越复杂，对电气控制系统的要求也越来越高，挖掘机电气与电子控制系统地位也越来越重要，成为挖掘机重要的组成部分，代表了挖掘机整车技术发展水平及方向。

10.1 挖掘机整车电路系统组成与分析图10-1为典型挖掘机整机电气系统原理图。

挖掘机电器系统主要由电源电路、发动机电路、数字组合仪表、作业电气控制系统、整车电器附件电路等组成：1．电源电路电源电路由蓄电池1、电源总开关2、发电机4、起动开关5、保险盒7等组成。

蓄电池负极搭铁，正极接电源总开关，并通过保险丝接起动开关B 端，操作人员将起动开关转至ON 位置，起动开关B 端与BR 端接通，电源总开关线圈通电，开关主触点接通，蓄电池通过开关主触点与保险盒相连，整车电路通电。

发动机起动后，发电机开始发电，发电机B 端与电源总开关输出端并联，一方面对蓄电池充电，另一方面向整机供电。

此时发电机L 端电压升高，仪表充电指示灯熄灭。

10路保险盒分别向空调、行走电磁阀、先导电磁阀、雨刮器、大灯、工作灯、预热电路等供电。

2．发动机电路发动机电路主要由起动、预热、熄火三部分电路组成。

1）起动电路起动电路由蓄电池1、起动开关5、起动复合继电器6、起动马达3等组成。

发动机起动时，点火钥匙插入起动开关，转动钥匙至起动位置START ，起动开关B 端与C 端连通，电路经B →C →起动复合继电器的常开继电器线圈→起动复合继电器的常闭继电器主触点→地，常开继电器主触点因线圈通电而吸合，从而起动马达内部继电器线圈通电，起动马达内部继电器主触点B 、S 接通，电流经蓄电池负极（地）→蓄电池正极→电源总开关→起动马达S →起动马达B →马达定子线圈→蓄电池负极，起动马达转动，发动机被起动。

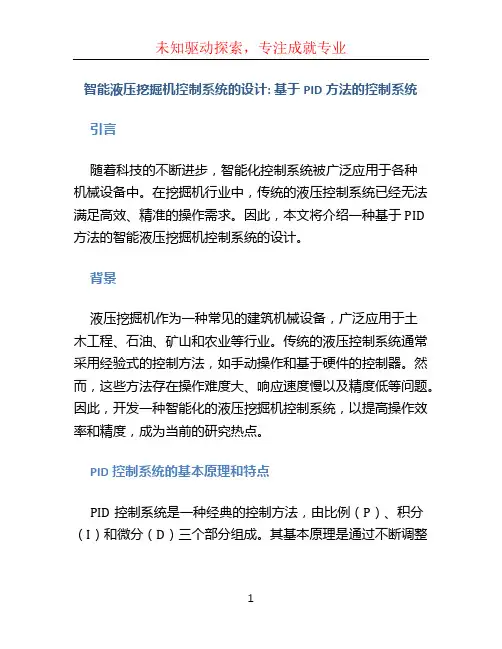

智能液压挖掘机控制系统的设计: 基于PID方法的控制系统引言随着科技的不断进步，智能化控制系统被广泛应用于各种机械设备中。

在挖掘机行业中，传统的液压控制系统已经无法满足高效、精准的操作需求。

因此，本文将介绍一种基于PID 方法的智能液压挖掘机控制系统的设计。

背景液压挖掘机作为一种常见的建筑机械设备，广泛应用于土木工程、石油、矿山和农业等行业。

传统的液压控制系统通常采用经验式的控制方法，如手动操作和基于硬件的控制器。

然而，这些方法存在操作难度大、响应速度慢以及精度低等问题。

因此，开发一种智能化的液压挖掘机控制系统，以提高操作效率和精度，成为当前的研究热点。

PID控制系统的基本原理和特点PID控制系统是一种经典的控制方法，由比例（P）、积分（I）和微分（D）三个部分组成。

其基本原理是通过不断调整系统的输出，使其接近所需的目标值。

PID控制系统具有以下特点：1.比例控制（P）：根据当前误差的大小，按比例调整输出值，其作用是快速准确地将系统输出值调整到接近目标值。

2.积分控制（I）：根据过去的误差累积值，对系统的输出进行修正，以消除稳态误差，提高系统的稳定性和精度。

3.微分控制（D）：根据误差的变化率，对系统的输出进行修正，以抑制系统的超调和振荡，提高系统的动态响应性。

PID控制系统通过不断根据误差实施比例、积分和微分控制，使得系统的输出能够快速、准确地收敛到目标值，具有广泛的应用价值。

智能液压挖掘机控制系统的设计基于PID控制方法，设计一种智能液压挖掘机控制系统，旨在实现挖掘机的高效、精准操作。

该系统包括以下几个关键组成部分：1.传感器：通过安装在挖掘机的关键部位，如液压缸、传动系统和底盘等，实时获取挖掘机各项参数的信息，如位移、速度和压力等。

2.控制器：控制器是整个系统的核心，根据传感器获取的实时数据，通过PID控制算法，实现对挖掘机液压系统的精准控制。

3.执行器：执行器根据控制器的输出信号，控制液压系统的动作，将操作指令转化为具体的摆动、抓取或推动等动作。

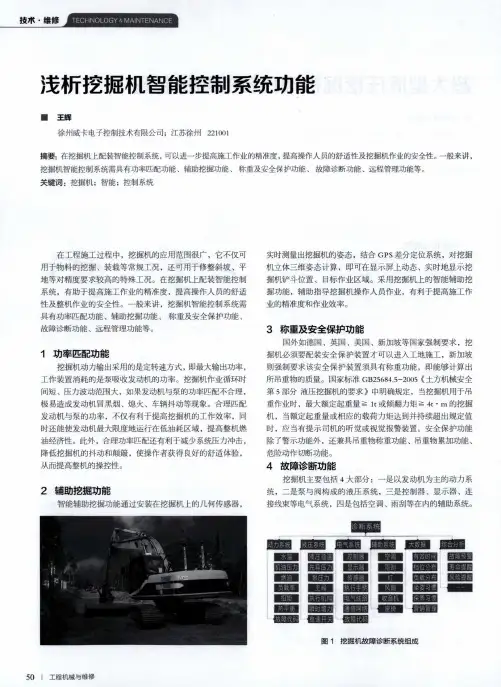

技术•维修浅析挖掘机智能控制系统功能■王辉徐州威卡电子控制技术有限公司；江苏徐州221001摘要：在挖掘机上配装智能控制系统，可以进一步提高施工作业的精准度，提高操作人员的舒适性及挖掘机作业的安全性。

一般来讲, 挖掘机智能控制系统需具有功率匹配功能、辅助挖掘功能、称重及安全保护功能、故障诊断功能、远程管理功能等。

关键词：挖掘机；智能；控制系统在工程施工过程中，挖掘机的应用范围很广，它不仅可用于物料的挖掘、装载等常规工况，还可用于修整斜坡、平地等对精度要求较高的特殊工况。

在挖掘机上配装智能控制系统，有助于提高施工作业的精准度，提高操作人员的舒适性及整机作业的安全性。

一般来讲，挖掘机智能控制系统需具有功率匹配功能、辅助挖掘功能、称重及安全保护功能、 故障诊断功能、远程管理功能等。

1功率匹配功能挖掘机动力输出采用的是定转速方式，即最大输出功率, 工作装置消耗的是泵吸收发动机的功率。

挖掘机作业循环时 间短、压力波动范围大，如果发动机与泵的功率匹配不合理，极易造成发动机冒黑烟、熄火、车辆抖动等现象。

合理匹配发动机与泵的功率，不仅有利于提高挖掘机的工作效率，同时还能使发动机最大限度地运行在低油耗区域，提高整机燃油经济性。

此外，合理功率匹配还有利于减少系统压力冲击，降低挖掘机的抖动和颠簸，使操作者获得良好的舒适体验，从而提高整机的操控性。

2辅助挖掘功能智能辅助挖掘功能通过安装在挖掘机上的几何传感器，实时测量出挖掘机的姿态，结合GPS 差分定位系统，对挖掘机立体三维姿态计算，即可在显示屏上动态、实时地显示挖 掘机铲斗位置、目标作业区域。

采用挖掘机上的智能辅助挖掘功能，辅助指导挖掘机操作人员作业，有利于提高施工作业的精准度和作业效率。

3称重及安全保护功能国外如德国、英国、美国、新加坡等国家强制要求，挖掘机必须要配装安全保护装置才可以进入工地施工，新加坡则强制要求该安全保护装置须具有称重功能，即能够计算出所吊重物的质量。
