安装工程预算-第二章 防雷接地工程-第二节 防雷及接地装置工程量计算及计算实例

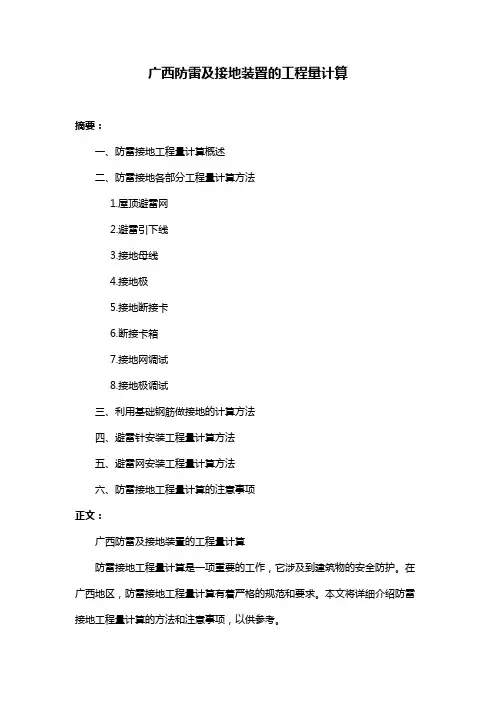

广西防雷及接地装置的工程量计算摘要：一、防雷接地工程量计算概述二、防雷接地各部分工程量计算方法1.屋顶避雷网2.避雷引下线3.接地母线4.接地极5.接地断接卡6.断接卡箱7.接地网调试8.接地极调试三、利用基础钢筋做接地的计算方法四、避雷针安装工程量计算方法五、避雷网安装工程量计算方法六、防雷接地工程量计算的注意事项正文：广西防雷及接地装置的工程量计算防雷接地工程量计算是一项重要的工作，它涉及到建筑物的安全防护。

在广西地区，防雷接地工程量计算有着严格的规范和要求。

本文将详细介绍防雷接地工程量计算的方法和注意事项，以供参考。

防雷接地工程量计算主要包括以下几个部分：屋顶避雷网、避雷引下线、接地母线、接地极、接地断接卡、断接卡箱、接地网调试和接地极调试。

在计算过程中，需要根据设计规定和施工图纸进行精准计算。

二、防雷接地各部分工程量计算方法1.屋顶避雷网：计算长度，通常按照设计规定进行。

2.避雷引下线：计算长度，根据设计要求进行计算。

3.接地母线：计算长度，根据设计要求进行计算。

4.接地极：计算根数（角钢、钢管接地极）或面积（利用基础钢筋），根据设计要求进行计算。

5.接地断接卡：计算个数，根据设计要求进行计算。

6.断接卡箱：计算个数，根据设计要求进行计算。

7.接地网调试：计算系统，根据设计要求进行计算。

8.接地极调试：计算组，根据设计要求进行计算。

三、利用基础钢筋做接地的计算方法利用基础钢筋做接地时，需要计算柱子钢筋与基础圈梁焊接连接数量。

通常情况下，引下线为两根钢筋，与圈梁两根底筋连接，计算数量为1处。

如果基础钢筋数量不同，需根据实际情况进行调整。

四、避雷针安装工程量计算方法避雷针安装工程量计算主要包括避雷针加工制作、避雷针安装和避雷针拉线安装。

其中，避雷针加工制作以根为计量单位，避雷针拉线安装以三根为一组，以组为计量单位。

避雷网安装工程量计算主要包括避雷网敷设和避雷网长。

避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以米为计量单位。

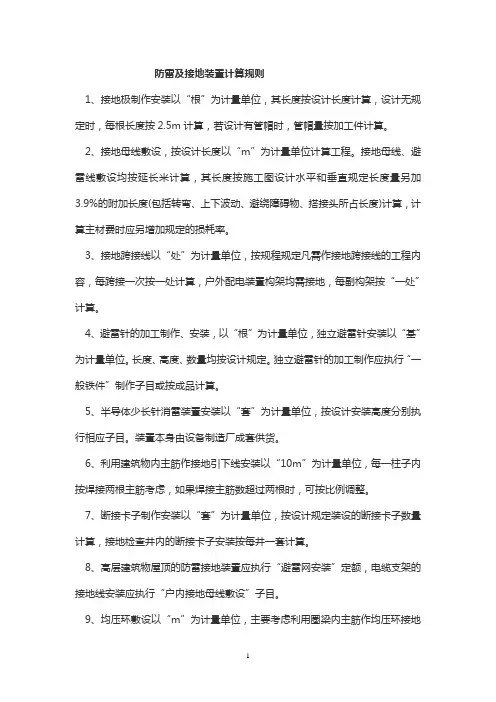

防雷及接地装置计算规则1、接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算，若设计有管帽时，管帽量按加工件计算2、地母线敷设，按设计长度以“m”为计量单位计算工程。

接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算，计算主材费时应另增加规定的损耗率。

3、接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。

4、避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。

长度、高度、数量均按设计规定。

独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。

5、半导体少长针消雷装置安装以“套”为计量单位，按设计安装高度分别执行相应子目。

装置本身由设备制造厂成套供货。

6、利用建筑物内主筋作接地引下线安装以“10m”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。

7、断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。

8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额，电缆支架的接地线安装应执行“户内接地母线敷设”子目。

9、均压环敷设以“m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。

长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。

10、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗，设计一般要求接地)，按设计规定接地的金属窗数进行计算。

11、柱子主筋与圈梁连接以“处”为计量单位，每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。

如果焊接主筋和圈梁钢筋超过两根时，可按比例调整，需要连接的柱子主筋和圈梁钢筋“处”数按规定设计计算。

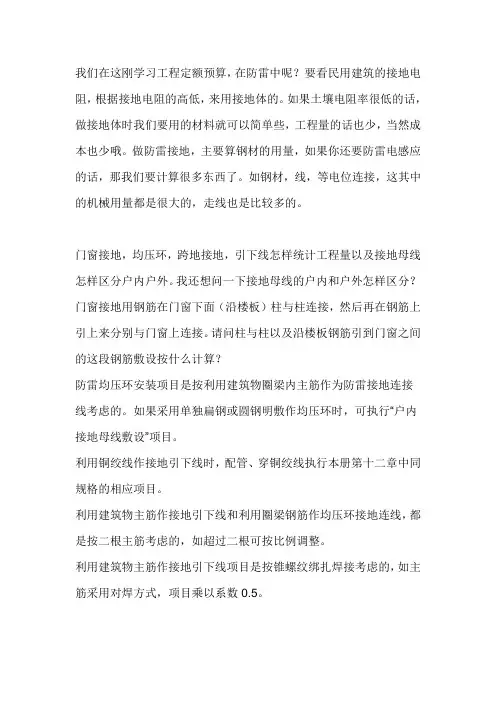

我们在这刚学习工程定额预算，在防雷中呢？要看民用建筑的接地电阻，根据接地电阻的高低，来用接地体的。

如果土壤电阻率很低的话，做接地体时我们要用的材料就可以简单些，工程量的话也少，当然成本也少哦。

做防雷接地，主要算钢材的用量，如果你还要防雷电感应的话，那我们要计算很多东西了。

如钢材，线，等电位连接，这其中的机械用量都是很大的，走线也是比较多的。

门窗接地，均压环，跨地接地，引下线怎样统计工程量以及接地母线怎样区分户内户外。

我还想问一下接地母线的户内和户外怎样区分？门窗接地用钢筋在门窗下面（沿楼板）柱与柱连接，然后再在钢筋上引上来分别与门窗上连接。

请问柱与柱以及沿楼板钢筋引到门窗之间的这段钢筋敷设按什么计算？防雷均压环安装项目是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。

如果采用单独扁钢或圆钢明敷作均压环时，可执行“户内接地母线敷设”项目。

利用铜绞线作接地引下线时，配管、穿铜绞线执行本册第十二章中同规格的相应项目。

利用建筑物主筋作接地引下线和利用圈梁钢筋作均压环接地连线，都是按二根主筋考虑的，如超过二根可按比例调整。

利用建筑物主筋作接地引下线项目是按锥螺纹绑扎焊接考虑的，如主筋采用对焊方式，项目乘以系数0.5。

高层建筑物屋顶的防雷接地装置应执行“避雷网安装”项目，电缆支架的接地线安装应执行“户内接地母线敷设”项目。

接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算。

若设计有管帽时，管帽另按加工件计算。

二、接地母线、避雷线敷设以“10m”为计量单位，其长度按施工图水平和垂直规定长度另加3.9％的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。

三、接地跨接线以“10处”为计量单位，按规程规定凡需做接地跨接线的工程，每跨接一次按一处计算。

四、避雷针的加工制作、安装，以“根”或“组”为计量单位计算，独立避雷针安装以“基”为计量单位计算。

长度、高度、数量均按设计规定。

防雷及接地装置计算规则1、接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算，若设计有管帽时，管帽量按加工件计算。

2、接地母线敷设，按设计长度以“m”为计量单位计算工程。

接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算，计算主材费时应另增加规定的损耗率。

3、接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。

4、避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。

长度、高度、数量均按设计规定。

独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。

5、半导体少长针消雷装置安装以“套”为计量单位，按设计安装高度分别执行相应子目。

装置本身由设备制造厂成套供货。

6、利用建筑物内主筋作接地引下线安装以“10m”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。

7、断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。

8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额，电缆支架的接地线安装应执行“户内接地母线敷设”子目。

9、均压环敷设以“m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。

长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。

10、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗，设计一般要求接地)，按设计规定接地的金属窗数进行计算。

11、柱子主筋与圈梁连接以“处”为计量单位，每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。

如果焊接主筋和圈梁钢筋超过两根时，可按比例调整，需要连接的柱子主筋和圈梁钢筋“处”数按规定设计计算。

防雷及接地装置计算规则1、接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算，若设计有管帽时，管帽量按加工件计算，一般在三类土以上的地方使用钢管接地极你必须使用管帽，管帽一般是厚度6MM，直径80--90的钢板组成。

2、接地母线敷设，按设计长度以“m”为计量单位计算工程。

接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算工程量，计算主材费时应另增加规定的损耗率。

3、接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。

4、避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。

长度、高度、数量均按设计规定。

独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。

5、半导体少长针消雷装置安装以“套”为计量单位，按设计安装高度分别执行相应子目。

装置本身由设备制造厂成套供货。

6、利用建筑物内主筋作接地引下线安装以“10m”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。

7、断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。

8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额，电缆支架的接地线安装应执行“户内接地母线敷设”子目。

避雷小针各省执行有差异，浙江省是按“接地跨接”子目乘以系数执行，小针按主菜计入！9、均压环敷设以“m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。

长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。

10、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗，设计一般要求接地)，按设计规定接地的金属窗数进行计算。

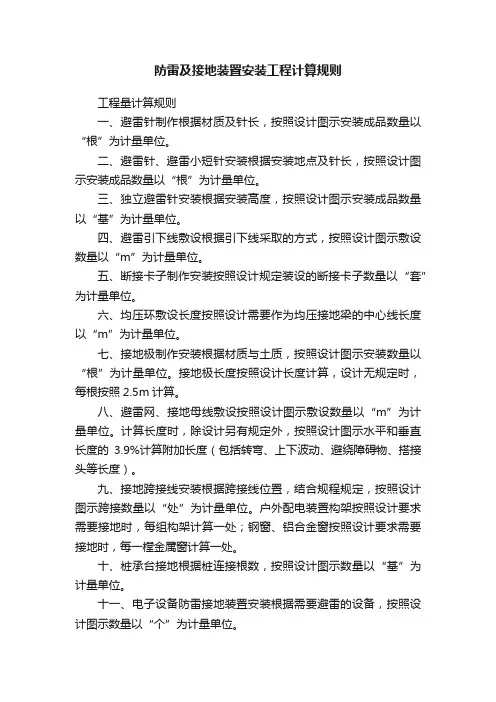

防雷及接地装置安装工程计算规则工程量计算规则一、避雷针制作根据材质及针长，按照设计图示安装成品数量以“根”为计量单位。

二、避雷针、避雷小短针安装根据安装地点及针长，按照设计图示安装成品数量以“根”为计量单位。

三、独立避雷针安装根据安装高度，按照设计图示安装成品数量以“基”为计量单位。

四、避雷引下线敷设根据引下线采取的方式，按照设计图示敷设数量以“m”为计量单位。

五、断接卡子制作安装按照设计规定装设的断接卡子数量以“套”为计量单位。

六、均压环敷设长度按照设计需要作为均压接地梁的中心线长度以“m”为计量单位。

七、接地极制作安装根据材质与土质，按照设计图示安装数量以“根”为计量单位。

接地极长度按照设计长度计算，设计无规定时，每根按照2.5m计算。

八、避雷网、接地母线敷设按照设计图示敷设数量以“m”为计量单位。

计算长度时，除设计另有规定外，按照设计图示水平和垂直长度的3.9%计算附加长度（包括转弯、上下波动、避绕障碍物、搭接头等长度）。

九、接地跨接线安装根据跨接线位置，结合规程规定，按照设计图示跨接数量以“处”为计量单位。

户外配电装置构架按照设计要求需要接地时，每组构架计算一处；钢窗、铝合金窗按照设计要求需要接地时，每一樘金属窗计算一处。

十、桩承台接地根据桩连接根数，按照设计图示数量以“基”为计量单位。

十一、电子设备防雷接地装置安装根据需要避雷的设备，按照设计图示数量以“个”为计量单位。

十二、阴极保护接地根据设计采取的措施，按照设计用量计算工程量。

十三、等电位装置安装根据接地系统布置，按照设计数量以“套”为计量单位。

十四、接地网测试：1．工程项目连成一个母网时，按照一个系统计算测试工程量；单项工程或单位工程自成母网不与工程项目母网相连的独立接地网，单独计算一个系统测试工程量。

2．工厂、车间、大型建筑群各自有独立的接地网，在最后将各接地网连在一起时，根据设计的测试要求，分系统计算工程量。

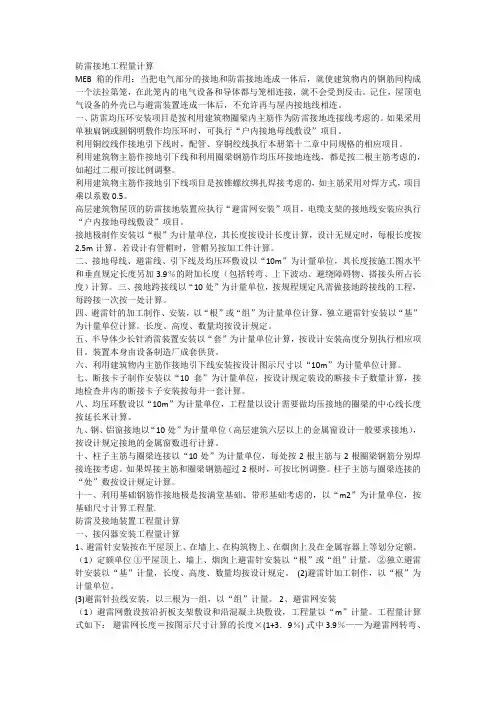

防雷接地工程量计算MEB箱的作用：当把电气部分的接地和防雷接地连成一体后，就使建筑物内的钢筋间构成一个法拉第笼，在此笼内的电气设备和导体都与笼相连接，就不会受到反击。

记住，屋顶电气设备的外壳已与避雷装置连成一体后，不允许再与屋内接地线相连。

一、防雷均压环安装项目是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。

如果采用单独扁钢或圆钢明敷作均压环时，可执行“户内接地母线敷设”项目。

利用铜绞线作接地引下线时，配管、穿铜绞线执行本册第十二章中同规格的相应项目。

利用建筑物主筋作接地引下线和利用圈梁钢筋作均压环接地连线，都是按二根主筋考虑的，如超过二根可按比例调整。

利用建筑物主筋作接地引下线项目是按锥螺纹绑扎焊接考虑的，如主筋采用对焊方式，项目乘以系数0.5。

高层建筑物屋顶的防雷接地装置应执行“避雷网安装”项目，电缆支架的接地线安装应执行“户内接地母线敷设”项目。

接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算。

若设计有管帽时，管帽另按加工件计算。

二、接地母线、避雷线、引下线及均压环敷设以“10m”为计量单位，其长度按施工图水平和垂直规定长度另加3.9％的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。

三、接地跨接线以“10处”为计量单位，按规程规定凡需做接地跨接线的工程，每跨接一次按一处计算。

四、避雷针的加工制作、安装，以“根”或“组”为计量单位计算，独立避雷针安装以“基”为计量单位计算。

长度、高度、数量均按设计规定。

五、半导体少长针消雷装置安装以“套”为计量单位计算，按设计安装高度分别执行相应项目。

装置本身由设备制造厂成套供货。

六、利用建筑物内主筋作接地引下线安装按设计图示尺寸以“10m”为计量单位计算。

七、断接卡子制作安装以“10套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。

八、均压环敷设以“10m”为计量单位，工程量以设计需要做均压接地的圈梁的中心线长度按延长米计算。

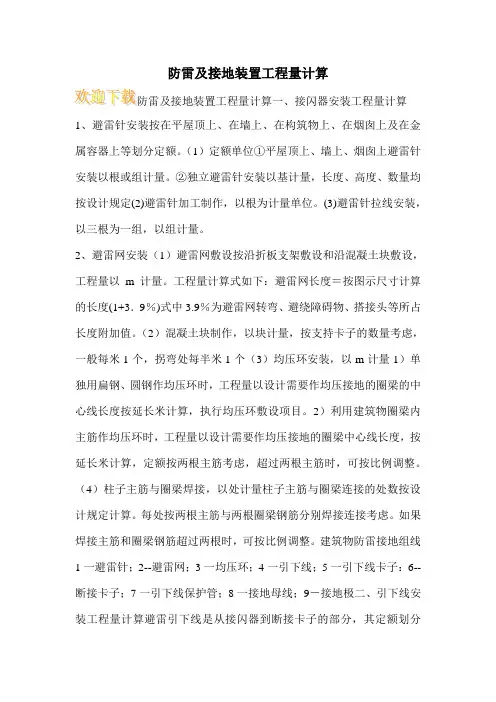

防雷及接地装置工程量计算1、避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。

（1）定额单位①平屋顶上、墙上、烟囱上避雷针安装以根或组计量。

②独立避雷针安装以基计量，长度、高度、数量均按设计规定(2)避雷针加工制作，以根为计量单位。

(3)避雷针拉线安装，以三根为一组，以组计量。

2、避雷网安装（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以m计量。

工程量计算式如下：避雷网长度＝按图示尺寸计算的长度(1+3．9％)式中3.9％为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。

（2）混凝土块制作，以块计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个（3）均压环安装，以m计量1）单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按延长米计算，执行均压环敷设项目。

2）利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按延长米计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。

（4）柱子主筋与圈梁焊接，以处计量柱子主筋与圈梁连接的处数按设计规定计算。

每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。

如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。

建筑物防雷接地组线1一避雷针；2--避雷网；3一均压环；4一引下线；5一引下线卡子：6--断接卡子；7一引下线保护管；8一接地母线；9－接地极二、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。

1、引下线安装，按施工图建筑物高度计算，以延长米计量，定额包括支持卡子的制作与埋设。

其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度(1+3．9％)2、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。

用柱内主筋作引下线时，定额按焊按两根主筋考虑，以m计量，超过两根主筋时可按比例调整。

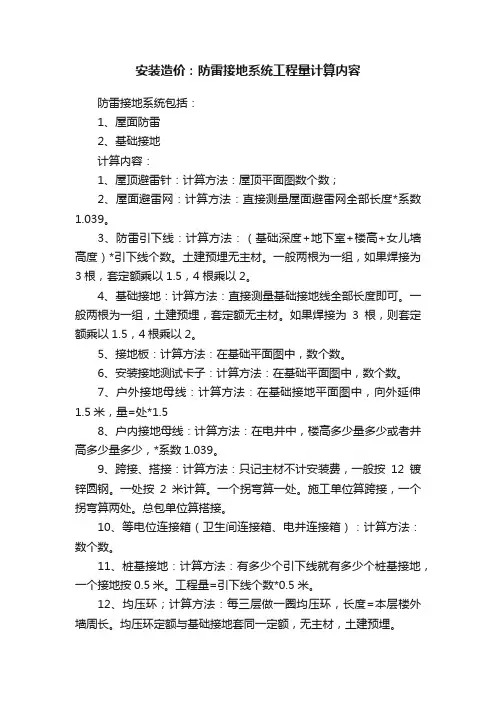

安装造价：防雷接地系统工程量计算内容防雷接地系统包括：1、屋面防雷2、基础接地计算内容：1、屋顶避雷针：计算方法：屋顶平面图数个数；2、屋面避雷网：计算方法：直接测量屋面避雷网全部长度*系数1.039。

3、防雷引下线：计算方法：（基础深度+地下室+楼高+女儿墙高度）*引下线个数。

土建预埋无主材。

一般两根为一组，如果焊接为3根，套定额乘以1.5，4根乘以2。

4、基础接地：计算方法：直接测量基础接地线全部长度即可。

一般两根为一组，土建预埋，套定额无主材。

如果焊接为3根，则套定额乘以1.5，4根乘以2。

5、接地板：计算方法：在基础平面图中，数个数。

6、安装接地测试卡子：计算方法：在基础平面图中，数个数。

7、户外接地母线：计算方法：在基础接地平面图中，向外延伸1.5米，量=处*1.58、户内接地母线：计算方法：在电井中，楼高多少量多少或者井高多少量多少，*系数1.039。

9、跨接、搭接：计算方法：只记主材不计安装费，一般按12镀锌圆钢。

一处按2米计算。

一个拐弯算一处。

施工单位算跨接，一个拐弯算两处。

总包单位算搭接。

10、等电位连接箱（卫生间连接箱、电井连接箱）：计算方法：数个数。

11、桩基接地：计算方法：有多少个引下线就有多少个桩基接地，一个接地按0.5米。

工程量=引下线个数*0.5米。

12、均压环；计算方法：每三层做一圈均压环，长度=本层楼外墙周长。

均压环定额与基础接地套同一定额，无主材，土建预埋。

13、门窗栏杆接地：计算方法：建筑物>45米，每层外墙的窗、栏杆均做接地。

每个窗和栏杆各算一处。

14、屋面避雷网与引下线的焊接：计算方法：与引下线的个数一致。

15、基础接地与引下线的焊接：计算方法：与引下线的个数一致。

16、均压环与引下线的焊接：计算方法：与屋面外周围引下线个数一致。

工程量=均压环层数*外周围引下线个数。

17、防雷接地系统测试：计算方法：一般一栋楼算一套。

防雷及接地装置工程量计算一、接闪器安装工程量计算1、避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。

（1）定额单位①平屋顶上、墙上、烟囱上避雷针安装以“根”或“组”计量。

②独立避雷针安装以“基”计量，长度、高度、数量均按设计规定。

(2)避雷针加工制作，以“根”为计量单位。

(3)避雷针拉线安装，以三根为一组，以“组”计量。

2、避雷网安装（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以“m”计量。

工程量计算式如下：避雷网长度＝按图示尺寸计算的长度×(1+3．9％) 式中3.9％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。

（2）混凝土块制作，以“块”计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个（3）均压环安装，以“m”计量①单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。

②利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。

（4）柱子主筋与圈梁焊接，以“处”计量柱子主筋与圈梁连接的“处”数按设计规定计算。

每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。

如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。

建筑物防雷接地组线1一避雷针；2--避雷网；3一均压环；4一引下线；5一引下线卡子：6--断接卡子；7一引下线保护管；8一接地母线；9－接地极二、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。

1、引下线安装，按施工图建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。

其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度×(1+3．9％)2、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。

防雷及接地装置工程量计算标签: 防雷工程量计算分类: 安装电气类防雷及接地装置工程量计算一、接闪器安装工程量计算1、避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。

( 1) 定额单位①平屋顶上、墙上、烟囱上避雷针安装以”根”或”组”计量。

②独立避雷针安装以”基”计量, 长度、高度、数量均按设计规定。

(2)避雷针加工制作, 以”根”为计量单位。

(3)避雷针拉线安装, 以三根为一组, 以”组”计量。

2、避雷网安装( 1) 避雷网敷设按沿折板支架敷设和沿混凝土块敷设, 工程量以”m”计量。

工程量计算式如下: 避雷网长度＝按图示尺寸计算的长度×(1+3．9％) 式中3.9％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。

( 2) 混凝土块制作, 以”块”计量, 按支持卡子的数量考虑, 一般每米1个, 拐弯处每半米1个( 3) 均压环安装, 以”m”计量1) 单独用扁钢、圆钢作均压环时, 工程量以设计需要作均压接地的圈梁的中心线长度按”延长米”计算, 执行”均压环敷设”项目。

2) 利用建筑物圈梁内主筋作均压环时, 工程量以设计需要作均压接地的圈梁中心线长度, 按”延长米”计算, 定额按两根主筋考虑, 超过两根主筋时, 可按比例调整。

( 4) 柱子主筋与圈梁焊接, 以”处”计量柱子主筋与圈梁连接的”处”数按设计规定计算。

每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。

如果焊接主筋和圈梁钢筋超过两根时, 可按比例调整。

建筑物防雷接地组线1一避雷针; 2--避雷网; 3一均压环; 4一引下线; 5一引下线卡子: 6--断接卡子; 7一引下线保护管; 8一接地母线; 9－接地极二、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分, 其定额划分有: 沿建筑物、沿构筑物引下; 利用建( 构) 筑物结构主筋引下; 利用金属构件引下等。

1、引下线安装, 按施工图建筑物高度计算, 以”延长米”计量, 定额包括支持卡子的制作与埋设。

防雷及接地装置工程量计算1）接闪器安装工程量计算避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。

（1）定额单位①平屋顶上、墙上、烟囱上避雷针安装以“根”或“组”计量。

②独立避雷针安装以“基”计量，长度、高度、数量均按设计规定。

(2)避雷针加工制作，以“根”为计量单位。

(3)避雷针拉线安装，以三根为一组，以“组”计量。

2）避雷网安装（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以“m”计量。

工程量计算式如下：避雷网长度＝按图示尺寸计算的长度×(1+3．9％) 式中 3.9％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。

（2）混凝土块制作，以“块”计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个（3）均压环安装，以“m”计量①单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。

②利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。

（4）柱子主筋与圈梁焊接，以“处”计量柱子主筋与圈梁连接的“处”数按设计规定计算。

每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。

如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。

2、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。

1）引下线安装，按施工图建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。

其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度×(1+3．9％)2）利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。

用柱内主筋作“引下线”时，定额按焊两根主筋考虑，以“m”计量，超过两根主筋时可按比例调整。

3）断接卡子制作、安装，按“套”计量。

防雷及接地装置防雷接地装置工程量计算一、接闪器安装工程量计算平面布置图安装按在接地检查井上、在墙上、在工程量计算上、在施工说明上及在金属容器上等划分定额。

1、定额单位（1）平电缆支架上、墙上、烟囱上避雷针安装以“根”或“组”计量。

（2）独立避雷针安装以“基”计量，长度、高度、数量均按设计规定。

（3）避雷针加工制作，以“根”为计量单位。

（4）避雷针拉线安装，以三根为一组，以“组”计量。

2、避雷网安装（1）避雷网敷设按沿折板支架敷设和沿屋顶防雷块敷设，工程量以“m”计量。

工程量计算式如下：避雷网长度＝按图示尺寸计算的长度×(1+3．9％)式中：3.9％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。

（2）混凝土块制作，以“块”计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个（3）均压环安装，以“m”计量单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。

利用防雷接地圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。

（4）柱子主筋与圈梁焊接，以“处”计量柱子主筋与圈梁连接的“处”数按设计规定计算。

每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。

如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。

建筑物玻璃幕墙组线1一避雷针；2--避雷网；3一均压环；4一引下线；5一引下线卡子：6--断接卡子；7一引下线保护管；8一接地母线；9－接地极二、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。

1、引下线安装，按高层建筑建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。

其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度×(1+3．9％)2、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。
