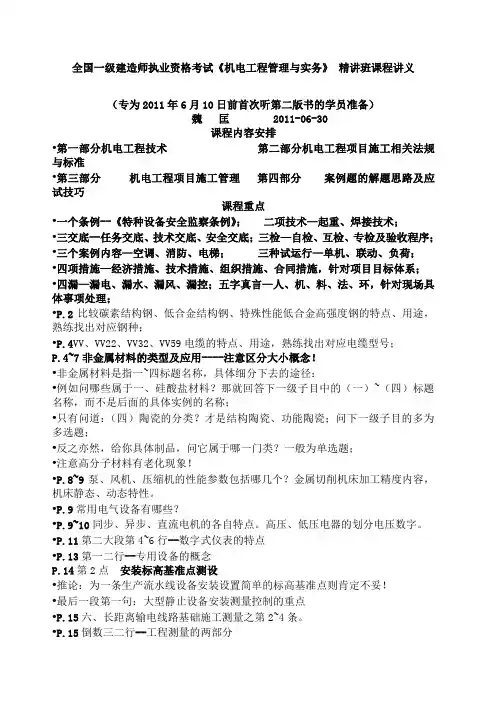

全国一级建造师执业资格考试《机电工程管理与实务》精讲班课程讲义（专为2011年6月10日前首次听第二版书的学员准备）魏匡 2011-06-30课程内容安排•第一部分机电工程技术第二部分机电工程项目施工相关法规与标准•第三部分机电工程项目施工管理第四部分案例题的解题思路及应试技巧课程重点•一个条例--《特种设备安全监察条例》；二项技术—起重、焊接技术；•三交底--任务交底、技术交底、安全交底；三检—自检、互检、专检及验收程序；•三个案例内容—空调、消防、电梯；三种试运行—单机、联动、负荷；•四项措施—经济措施、技术措施、组织措施、合同措施，针对项目目标体系；•四漏—漏电、漏水、漏风、漏控；五字真言—人、机、料、法、环，针对现场具体事项处理；•P.2比较碳素结构钢、低合金结构钢、特殊性能低合金高强度钢的特点、用途，熟练找出对应钢种；•P.4VV、VV22、VV32、VV59电缆的特点、用途，熟练找出对应电缆型号；P.4~7非金属材料的类型及应用----注意区分大小概念！•非金属材料是指一~四标题名称，具体细分下去的途径：•例如问哪些属于一、硅酸盐材料？那就回答下一级子目中的（一）~（四）标题名称，而不是后面的具体实例的名称；•只有问道：（四）陶瓷的分类？才是结构陶瓷、功能陶瓷；问下一级子目的多为多选题；•反之亦然，给你具体制品，问它属于哪一门类？一般为单选题；•注意高分子材料有老化现象！•P.8~9泵、风机、压缩机的性能参数包括哪几个？金属切削机床加工精度内容，机床静态、动态特性。
•P.9常用电气设备有哪些？•P.9~10同步、异步、直流电机的各自特点。
高压、低压电器的划分电压数字。
•P.11第二大段第4~6行--数字式仪表的特点•P.13第一二行--专用设备的概念P.14第2点安装标高基准点测设•推论：为一条生产流水线设备安装设置简单的标高基准点则肯定不妥！•最后一段第一句：大型静止设备安装测量控制的重点•P.15六、长距离输电线路基础施工测量之第2~4条。

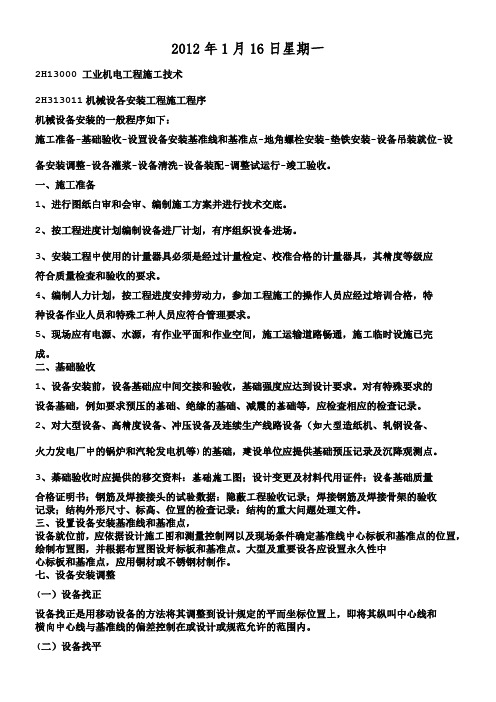

2012年1月16日星期一2H13000 工业机电工程施工技术2H313011机械设各安装工程施工程序机械设备安装的一般程序如下：施工准备-基础验收-设罝设备安装基准线和基准点-地角螺栓安装-垫铁安装-设备吊装就位-设备安装调整-设各灌浆-设备淸洗-设备装配-调整试运行-竣工验收。
一、施工准备1、进行图纸白审和会审、编制施工方案并进行技术交底。
2、按工程进度计划编制设备进厂计划，有序组织设备进场。
3、安装工程中使用的计量器具必须是经过计量检定、校准合格的计量器具，其精度等级应符合质量检査和验收的要求。
4、编制人力计划，按工程进度安排劳动力，参加工程施工的操作人员应经过培训合格，特种设备作业人员和特殊工种人员应符合管理要求。
5、现场应有电源、水源，有作业平面和作业空间，施工运输道路畅通，施工临时设施已完成。
二、基础验收1、设备安装前，设备基础应中间交接和验收，基础强度应达到设计要求。
对有特殊要求的设备基础，例如要求预压的基础、绝缘的基础、减震的基础等，应检査相应的检查记录。
2、对大型设备、髙精度设备、冲压设备及连续生产线路设备（如大型造纸机、轧钢设备、火力发电厂中的锅炉和汽轮发电机等)的基础，建设单位应提供基础预压记录及沉降观测点。
3、棊础验收时应提供的移交资料：基础施工图；设计变更及材料代用证件；设备基础质量合格证明书；钢筋及焊接接头的试验数据：隐蔽工程验收记录；焊接钢筋及焊接骨架的验收记录；结构外形尺寸、标髙、位罝的检查记录：结构的重大问题处理文件。
三、设置设备安装基准线和基准点，设备就位前，应依据设计施工图和测量控制网以及现场条件确定基准线中心标板和基准点的位罝，绘制布罝图，并根据布罝图设好标板和基准点。
大型及重要设各应设罝永久性中心标板和基准点，应用铜材或不锈钢材制作。
七、设备安装调整(一）设备找正设备找正是用移动设备的方法将其调整到设计规定的平而坐标位罝上，即将其纵叫中心线和横向中心线与基准线的偏差控制在或设计或规范允许的范围内。

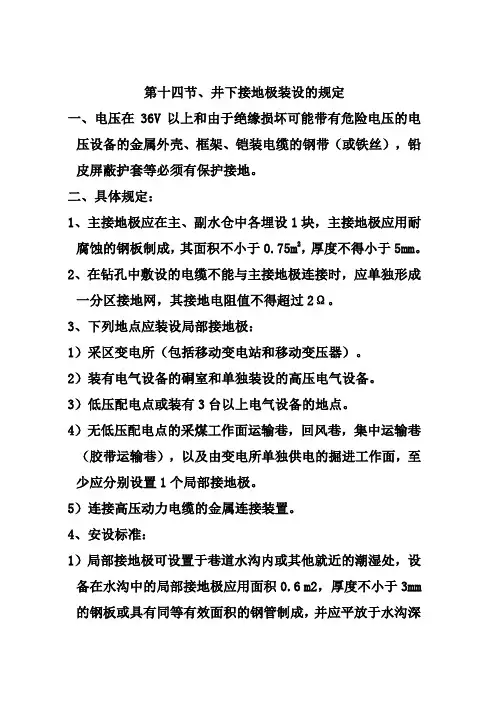

第十四节、井下接地极装设的规定一、电压在36V以上和由于绝缘损坏可能带有危险电压的电压设备的金属外壳、框架、铠装电缆的钢带（或铁丝），铅皮屏蔽护套等必须有保护接地。
二、具体规定：1、主接地极应在主、副水仓中各埋设1块，主接地极应用耐腐蚀的钢板制成，其面积不小于0.75m2，厚度不得小于5mm。
2、在钻孔中敷设的电缆不能与主接地极连接时，应单独形成一分区接地网，其接地电阻值不得超过2Ω。
3、下列地点应装设局部接地极：1）采区变电所（包括移动变电站和移动变压器）。
2）装有电气设备的硐室和单独装设的高压电气设备。
3）低压配电点或装有3台以上电气设备的地点。
4）无低压配电点的采煤工作面运输巷，回风巷，集中运输巷（胶带运输巷），以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。
5）连接高压动力电缆的金属连接装置。
4、安设标准：1）局部接地极可设置于巷道水沟内或其他就近的潮湿处，设备在水沟中的局部接地极应用面积0.6 m2，厚度不小于3mm 的钢板或具有同等有效面积的钢管制成，并应平放于水沟深处。
2）设置在其它地点的局部接地极，可用直径不小于35mm，长度不小于1.5m的钢管制成，管上应至少钻20个直径小于5mm 的透孔，并垂直全部埋入底板，也可用直径不小于22mm，长度为1m的2根钢管制成，每根管上钻10个直径不小于5mm 的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。
5、对接地线的要求：1）连接主接地极的接地母线应采用截面不小于50mm2的铜线，或截面不小于100 mm2的镀锌铁线，或厚度不小于4mm，截面不小于100 mm2的扁钢。
2）电气设备的外壳与接地母线或局部接地极的连接，应采用截面不小于25 mm2的铜线，或截面不小于50mm2的镀锌铁线，或厚度不小于4mm，截面不小于50mm2的扁钢。
3）接地母线主接地极的连接要用焊接，无条件时，可用直径不小于10毫米镀锌螺栓加防松装置拧紧连接。
2017年版《机电工程管理与实务》精讲课程主讲教师：朱学佳1.考前须知2.机电工程管理与实务内容的二条主线，即技术主线与管理主线（详见考前须知）3.课堂考点精讲（按照课堂编排章节，重点讲解*部分）4.课程学习要求：考点求全面、重点求深度。
5.精讲我们共同的理解是是精细化、精准的讲解。
总体安排：第1天讲重点部分（进度、质量、安全、绿色施工等）第2天上午讲核心板块（吊装、焊接、管道、电气、空调、特种设备等）第2天下午讲教材较重点内容（剩余章节对应考点）一、考前须知1.问题：2017年一级机电工程实务考法是什么？回答：考图、考表、考现场、考应用、考能力。
2.问题：机电工程实务怎么能学好？回答：熟悉“两个规则、两条主线、两个前提、四个重点内容”，多加练习。
3.机电工程实务过关必懂的规则3.1考试的命题规则⑴新增加内容；⑵扩充内容；⑶有例子的地方；⑷容易对比的地方（和公共课兼容交叉）；⑸可以出计算题的地方；⑹教材存在漏洞的地方；⑺“必须、规范、且、括号”等关键字；⑻3.2试卷的评定规则⑴印象重于具体，卷面质量要求高。
⑵高水平答题套路（十六字方针）：条理清晰、考点准确、内容完整、独具特色。
注：独家特色表现要求：结合案例背景和专业性概括。
4.机电工程考试技术部分的重点包括：特种设备(含传统设备)、管道、电气和暖通。
5.机电工程两条主线5.1机电工程技术主线，如下：方案→流程→试验→技术要点→技术资料注解：7大方案、3大流程、7大试验和若干技术要点及资料。
具体详见课堂解释。
5.2机电工程管理部分的主线，如下：招投标→合同管理→采购与运输→进场验收→施工前准备→施工（安装）→调试与试运行→竣工验收→回访与保修注：⑴合同管理主要涉及索赔问题及索赔计算；⑵施工前准备主要涉及：技术准备涉及施工组织设计、交底、设计变更）、资源准备（人员、材料、大型施工机械）等；⑶施工或安装主要涉及：进度、安全、质量、成本、现场沟通和环境保护等，其中要求必须精通进度管理(如横道图、双代号网格图等)。
二、课题导入章节讲解新版教材P301【案例1H420060-4】通过本案例的讲解梳理考试的趋势及要求，部署2017年学习的重点。
三、核心管理部分精讲(包括：进度、安全、质量、现场、绿色施工等)1H420090 机电工程施工进度管理（包括：横道图、双代号网络计划图、赢得值法）1.横道图方法学习【方法及要领】：一看工序；二看工期；三看工作；四看关键线路(最重要)，即首尾衔接的线路。
2.精讲2017年二建进度管理真题，如下：A安装公司承包某高层建筑的通风空调、给排水和建筑电气工程的施工。
合同约定：空调设备由业主采购，其他设备，材料由A安装公司采购。
高层建筑的一次结构已完工；二次结构和装饰工程由B建筑公司承包施工，变配电室由当地供电所的电力公司承包施工。
A安装公司项目部在8月1日进场后，依据B建筑公司的施工进度，空调设备的到场及供电所的送电时间等资料，编制了通风空调、给排水和建筑电气工程的施工进度计划（见表3），该施工进度计划在送审时，被总工程师否定，经项目部修改后通过审批。
在工程施工中，曾经发生了2个施工质量问题：问题1：因空调设备没有按合同约定送达施工现场，耽误了风管的施工进度，为了赶进度，室内主风管安装连接后，没有检测风管的严密性就开始风管的保温作业，被监理叫停，后经检验合格才交付下道工序。
问题2，在灯具通电调试时，个别灯具外壳带电，经检查是螺口灯头的接线错误，同是还发现嵌入式吸顶灯（重3.5Kg）用螺钉固定在石膏板吊顶上，整改后通过验收。
A安装公司项目部与B建筑公司、电力公司配合协调，进行系统联动调试、调整，共同对建筑装饰、通风空调、给排水和建筑电气工程进行竣工验收，使工程按合同要求完工。
【问题】1.说明施工进度计划被总工程师否定的原因？变配电室最迟应在哪天完成送电？2.问题1中，应检验风管哪些部位的严密性？3.问题2中，灯具的安装质量应如何整改？4.A安装公司项目部与B建筑公司协调与配合的主要内容有哪些？【参考答案】答：(1)管道系统安装流程未遵循水管让风管、小管让大管、支管让干管、有压管让无压管的一般原则。
(2)给排水管道安装未遵循先排水，后给水；先管井内侧，后管井外侧原则。
(3)变配电室最迟于11月10日完成送电。
【由横道图及工艺分析】答：风管严密性的检查主要检查风管、部件制作加工后的咬口缝、铆钉孔、风管的法兰翻边、风管管段之间的连接等。
答：(1)灯具接线应牢固，电气接触应良好，螺口灯头的接线，相线应该接在中心触点端子上，零线应该接在螺纹的端子上。
(2)当灯具重量超过3kg时，应该采用预埋吊钩或螺栓固定，不可直接固定在石膏板吊顶上。
答:因为B单位是土建单位，其协调内容包括：综合施工进度平衡及进度的衔接与配合；交叉施工的协商与配合；吊装及运输机具、周转材料等相互就近使用与协调；重要设备基础、预埋件、吊装预留孔洞的相互配合与协调；土建施工质量问题反馈及处理意见的协商；土建工程交付安装时的验收与交接。
3.精讲P344【案例1H420090-4】4.精讲P343【案例1H420090-3】5.较精讲P342【案例1H420090-2】6.讲解补充习题案例。
某安装公司承接一商务楼的电梯工程，工程有32层32站电梯8台，工期为90天，开工时间为3月18日，其中6台客梯需要进行智能群控，2台消防电梯需要在4月30日交付使用，并通过消防验收，在施工后期作为施工电梯使用。
工程项目部编写了电梯的施工方案和电梯的施工进度计划，电梯安装之前项目部对机房的设备基础、电梯井的建筑结构进行检测，土建工程符合要求，消防电梯按照施工进度计划完成并验收合格，施工进行到客梯单机试运行调试时，有一台客梯晃动厉害，经过导轨的固定矫正，使得单机试运行比原工序多用了3天，其后面的工序均按照时间实施，电梯安装工程比合同工期提前完工，交付业主。
其施工横道图如下图所示：【问题】从横道图电梯安装工序来分析，电梯全过程的安装工序是否完整？消防电梯从开工到验收合格用了多少天？电梯安装工程合同比合同工期提前了多少天？从计划的横道图可以看出，群控试运行与调试工作是否为关键工作？考虑实际情况从哪一天开始到哪一天结束？考虑实际事件的发生，整个工程的竣工验收应该是哪一天完成？【答案】不完整，还需要进行电梯安装前的准备工作、土建交接验收等，上述工作需要在3月18日到3月31日之间完成。
【答案】从开工到验收用了35天时间，其计算过程是14+21=35天比合同提前13天完成，其计算过程是 90-（14+30+30+3）=13天【答案】群控试运行与调试工作是关键工作，其理由是在所对应的时间段为单一工作，其实际的工作时间是5月27号到5月30日。
【答案】整个工程应在6月2日完成，其理由是关键工作耽误3天，拖延工期3天，考虑实际情况5月31号，因此，完工日期为6月2日。
2.双代号图方法学习【方法及要领】：一确定关键线路；二掌握局部比较法；三掌握调整要领；四画网络计划图的方法。
1.局部比较法要点：和平行的关键工作比较，直接看出结果，再充分利用总时差和自由时差。
2.画网络图要点：第1按部就班画；第2充分利用虚工作；第3优化；困难时刻的解决办法：调换位置。
3.精讲P340【案例1H420090-1】补充索赔判断依据：无责受损；补充不可抗力：不可预见，不可能避免和不可克服，见教材P271。
4.结合P351【案例1H420100-1】讲解画法，成熟的运用方法。
3.赢得值法学习1.BCWP：实际的量×预算是基准是交叉的。
2.ACWP3.BCWS4.进度计划编制注意要点(P333)要求理解及运用第2点和第4点内容。
5.影响施工进度因素(P333)结合教材考点和案例背景1H420120机电工程施工现场职业健康安全与环境保护【考点1】项目经理负责领导项目部的风险管理组织，针对不可接受的职业健康、安全与环境因素采取预防措施和削减措施，并在施工技术方案中予以体现。
P367 【考点2】直接作业环节（用电、脚手架搭设、拆除、射线作业、吊装等）P368 【考点3】根据施工现场作业特点，应进行重点风险识别的作业有：不熟悉的作业，如采用新材料、新工艺、、新技术的“四新”作业；临时作业，如维修作业、脚手架搭设作业；造成事故最多的作业，如动火作业；存在严重伤害危险的作业；如起重吊装作业；已有控制措施不足以把风险降到可接受范围的作业。
P368 【考点4】紧急状态：可合理预见的、出现后可能造成重大危害的状态，如火灾、爆炸、中毒、坍塌、雷击、环境设备的故障等；特别注意不要遗漏紧急状态下的环境因素，组织的许多重大环境因素往往针对的就是紧急状态。
P369【考点5】一旦发生事故，事故所在项目部在启动本项目部应急预案的同时，应立即按应急报告程序的要求向企业应急指挥中心办公室上报，报告以书面及事故快报方式，报告时间最多不超过1h(境外事件最多不超过8h)。
P373【考点6】总承包项目按工程合同价配备：5000万元以下的工程不少于1人；5000万~1亿元的工程不少于2人；1亿元及以上的工程不少于3人，且按专业配备专职安全生产管理人员。
P374【考点7】项目分包单位的施工人员50人以下的，应当设置1名专职安全生产管理人员；50~200人的，应设2名专职安全生产管理人员；200人以上的，应根据所承担的分部分项工程施工危险实际情况增配，并不少于本单位项目总人数的5‰。
P374【考点8】安全教育应包括三级教育（公司、项目、班组），日常教育等类型。
P375【考点9】安全生产教育内容包括：安全生产法律法规、规章制度和安全操作规程；安全防范措施，违章指挥、违章作业、违反劳动纪律产生的后果；预防、减少安全风险以及紧急情况下应急救援的基本知识、方法和措施等。
P375【考点10】确定机电工程项目重大风险因素的部位和过程制定相应措施。
如高空坠落、机械伤害、起重吊装、动用明火、密闭容器、带电调试、管道和容器的探伤、冲洗及压力试验、单机试车和联动试车、临时用电等。
P376【考点11】针对工程项目的特殊需求制定安全技术措施。
如冬期、雨期、夏季高温期、夜间等施工时安全技术措施；补充相应的安全操作规程或措施；采用新工艺、新设备、新材料施工的特殊性制定相应的安全技术措施；对施工各专业、施工各阶段、交叉作业等编制针对性的安全技术措施等。
P376【考点12】安全专项施工方案编制范围。
包括：基坑支护及降水工程，土方开挖工程，模板工程及支撑体系，起重吊装及安装拆卸工程，脚手架工程，拆除及爆破工程，采用新技术、新工艺、新材料、新设备及尚无相关技术标准的危险性较大的分部分项工程等。
P376【考点13】安全技术交底必须按工种分部分项交底。
施工条件发生变化时，应针对性地补充交底内容；冬雨期施工应有针对季节气候特点的安全技术交底。
