旋流分离器的分类及功能

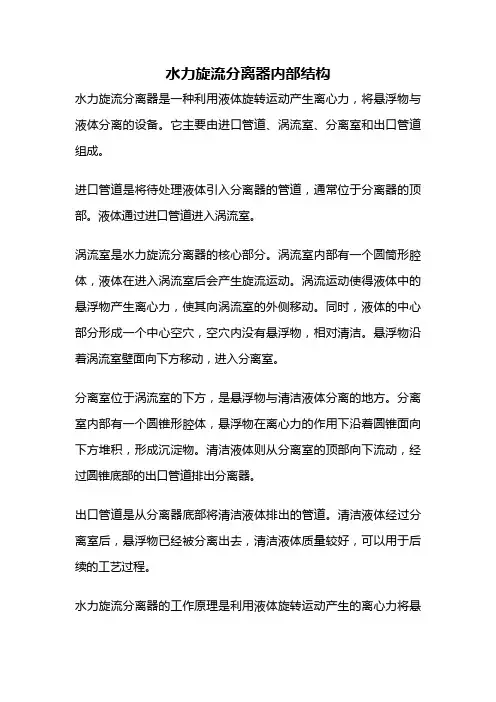

水力旋流分离器内部结构水力旋流分离器是一种利用液体旋转运动产生离心力，将悬浮物与液体分离的设备。

它主要由进口管道、涡流室、分离室和出口管道组成。

进口管道是将待处理液体引入分离器的管道，通常位于分离器的顶部。

液体通过进口管道进入涡流室。

涡流室是水力旋流分离器的核心部分。

涡流室内部有一个圆筒形腔体，液体在进入涡流室后会产生旋流运动。

涡流运动使得液体中的悬浮物产生离心力，使其向涡流室的外侧移动。

同时，液体的中心部分形成一个中心空穴，空穴内没有悬浮物，相对清洁。

悬浮物沿着涡流室壁面向下方移动，进入分离室。

分离室位于涡流室的下方，是悬浮物与清洁液体分离的地方。

分离室内部有一个圆锥形腔体，悬浮物在离心力的作用下沿着圆锥面向下方堆积，形成沉淀物。

清洁液体则从分离室的顶部向下流动，经过圆锥底部的出口管道排出分离器。

出口管道是从分离器底部将清洁液体排出的管道。

清洁液体经过分离室后，悬浮物已经被分离出去，清洁液体质量较好，可以用于后续的工艺过程。

水力旋流分离器的工作原理是利用液体旋转运动产生的离心力将悬浮物与液体分离。

当液体通过进口管道进入涡流室时，由于涡流室内部的特殊结构，液体会产生旋流运动。

旋流运动使得液体中的悬浮物受到离心力的作用，向涡流室的外侧移动。

同时，液体中心部分形成一个中心空穴，不含悬浮物。

悬浮物沿着涡流室壁面向下方移动，进入分离室。

在分离室中，悬浮物沿着圆锥面堆积，形成沉淀物，而清洁液体则从分离室的顶部向下流动，并通过出口管道排出分离器。

水力旋流分离器具有结构简单、操作方便、效果稳定等优点。

它可以广泛应用于液固分离领域，常用于工业生产中对液体中的悬浮物进行分离和净化。

例如，可以用于污水处理中的固液分离，将污水中的悬浮物分离出去，提高水质。

另外，水力旋流分离器还可以用于油田开采中的油水分离，将含油液体中的油分离出来，提高采油效率。

水力旋流分离器是一种利用液体旋转运动产生离心力进行液固分离的设备。

其内部结构包括进口管道、涡流室、分离室和出口管道。

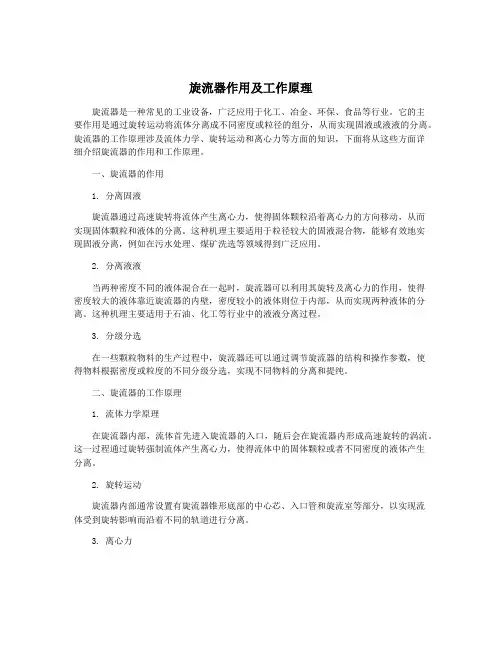

旋流器作用及工作原理旋流器是一种常见的工业设备，广泛应用于化工、冶金、环保、食品等行业。

它的主要作用是通过旋转运动将流体分离成不同密度或粒径的组分，从而实现固液或液液的分离。

旋流器的工作原理涉及流体力学、旋转运动和离心力等方面的知识，下面将从这些方面详细介绍旋流器的作用和工作原理。

一、旋流器的作用1. 分离固液旋流器通过高速旋转将流体产生离心力，使得固体颗粒沿着离心力的方向移动，从而实现固体颗粒和液体的分离。

这种机理主要适用于粒径较大的固液混合物，能够有效地实现固液分离，例如在污水处理、煤矿洗选等领域得到广泛应用。

2. 分离液液当两种密度不同的液体混合在一起时，旋流器可以利用其旋转及离心力的作用，使得密度较大的液体靠近旋流器的内壁，密度较小的液体则位于内部，从而实现两种液体的分离。

这种机理主要适用于石油、化工等行业中的液液分离过程。

3. 分级分选在一些颗粒物料的生产过程中，旋流器还可以通过调节旋流器的结构和操作参数，使得物料根据密度或粒度的不同分级分选，实现不同物料的分离和提纯。

二、旋流器的工作原理1. 流体力学原理在旋流器内部，流体首先进入旋流器的入口，随后会在旋流器内形成高速旋转的涡流。

这一过程通过旋转强制流体产生离心力，使得流体中的固体颗粒或者不同密度的液体产生分离。

2. 旋转运动旋流器内部通常设置有旋流器锥形底部的中心芯、入口管和旋流室等部分，以实现流体受到旋转影响而沿着不同的轨道进行分离。

3. 离心力通过旋流器的高速旋转，产生的离心力会使得固体颗粒或不同密度的液体受到向外的分离力，从而实现固液或液液的分离。

离心力的大小与旋流器的结构、旋转速度以及流体密度等因素有关。

三、旋流器的应用领域1. 石油和天然气行业在石油和天然气的开采和加工过程中，旋流器常用于沉降、分级分选和液液分离，例如用于天然气中的液液分离、油水分离等。

2. 化工行业在化工工艺中，旋流器可用于液液分离、固液分离、分级分选等工艺过程，例如在某些催化剂的提取和再生过程中有广泛应用。

旋流油水分离器的原理和优点引言在油气开采、油品储运、化工生产等过程中，液体经过多个阶段时可能出现液体中含有少量的油，这时需要将油和水分离。

传统的油水分离技术一般包括重力分离、过滤分离、离心分离等方式。

这些传统方法虽然有很好的效果，但是随着工业技术的进步，越来越多的行业开始使用旋流油水分离器，这是因为旋流油水分离器具有独特的工作原理和明显的优点。

原理旋流分离器是一种基于旋转流动原理的分离设备，根据牛顿第二定律，液体内部的机械摩擦作用会使流体在圆管内形成旋流，沿着管子轴线流动。

当液体经过旋流器内部的导流板后，液体被强制旋转，使液体产生离心力，而油水分子之间的密度不同，理论上，油分子的离心力要大于水分子的离心力，所以液体在旋转后，部分油水分子由于惯性和离心力的作用被甩到离心器壁上。

在旋流分离器的中心形成一股涡流，根据涡流原理，涡流中心的压强比较小，涡流外侧的压强比较大，使得颗粒向涡流中心移动，分离出来的液体通过旋流器中央的出口排出，而甩在离心器壁上的油滴由于自重逐渐下沉，沿着壁面慢慢流动，并在壁面上形成一层油膜。

分离出的油水可以通过一定方案排出。

优点旋流油水分离器的工作原理非常简单，但是它却具备很多优点：产品稳定性好传统的油水分离器通常使用机械过滤器或者化学分离等基本上都存在一定的缺陷，二者都可能对液体产品产生负面影响，而旋流油水分离器在分离过程中，并不会对液体产品产生任何损害或者污染，保证产品的稳定性。

分离效率高旋流油水分离器的本质是通过旋流将油滴甩到壁面形成一层油膜进行分离，这种方式比重力分离或者过滤分离的效率要高得多，而且旋流油水分离器的分离效率可以通过旋流器直径和涡流强度的变化进行调节。

配置灵活旋流油水分离器适合在各种生产场景中使用，它可以作为单独的分离设备安装，也可以与其他设备组合使用，例如与分离塔、分离柜等设备配套，可以满足各种生产过程中的需要。

占地面积小传统的油水分离器设备一般比较大，占用较大的空间，其繁琐的操作过程也会对场地造成影响，而旋流油水分离器的体积较小，占用的空间也较小，可以在场地利用方面更加灵活，其操作过程也相对简单快捷。

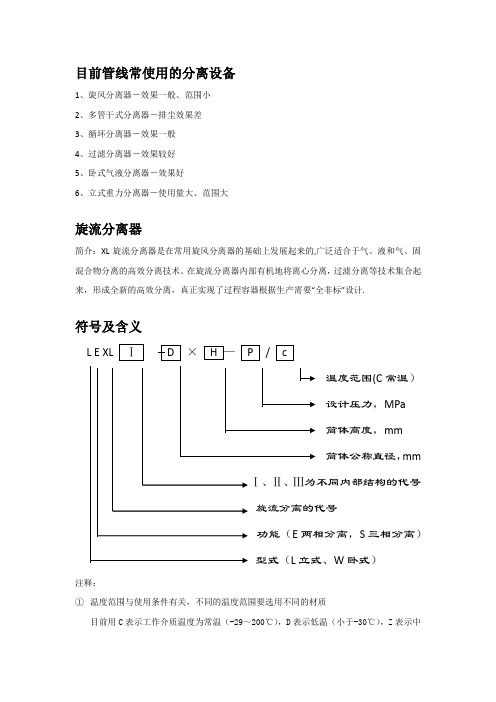

目前管线常使用的分离设备1、旋风分离器－效果一般、范围小2、多管干式分离器－排尘效果差3、循环分离器－效果一般4、过滤分离器－效果较好5、卧式气液分离器－效果好6、立式重力分离器－使用量大、范围大旋流分离器简介：XL旋流分离器是在常用旋风分离器的基础上发展起来的,广泛适合于气、液和气、固混合物分离的高效分离技术。

在旋流分离器内部有机地将离心分离，过滤分离等技术集合起来，形成全新的高效分离，真正实现了过程容器根据生产需要“全非标”设计.符号及含义L E XL ×/温度范围(C常温）设计压力，MPa筒体高度，mm筒体公称直径，mm，S三相分离）、W卧式）注释：①温度范围与使用条件有关，不同的温度范围要选用不同的材质目前用C表示工作介质温度为常温（-29～200℃），D表示低温（小于-30℃），Z表示中温（200～450℃），G表示高温（高于450℃）②示例Ⅰ型：单级XL旋流分离器 L E XL Ⅰ D × H — P / C Ⅱ型：单级XL旋流过滤分离器 L E XL Ⅱ D × H — P / C Ⅲ型：两级XL旋流分离器 L E XL Ⅲ D × H — P / C旋流式分离器的核心部件是旋流筒，旋流筒有多种结构形式以满足不同的工况和不同的介质分离要求需净化的气体进入螺旋形轨道后，在螺旋形轨道中向上旋转运动，旋转上升进入筒体上部，在离心力的作用下，大量液体或固体颗粒被甩向筒体下部的壁面，气体进入筒体上部后，旋转分离的颗粒甩向筒体上部的内壁面，并向下进入集液室中，从而达到了净化气体的作用。

由于气体的旋转直径很小，在较小的气体流量和较低的气速下仍有较强的离心力场，确保了分离的效果。

XL漩流分离器的特点（1）对液体颗粒与固体颗粒有较高的分离效率XL漩流分离器在原则上采用在螺旋形轨道中低速旋流初步分离，并在第二次风的作用下旋流分离细小颗粒的设计思想消除了诸如液体夹带、剪切破碎、气流雾化、卷吸等因素的影响，保证了设备的分离效率，可以分离3-5um的固体颗粒和10um以上的液体颗粒。

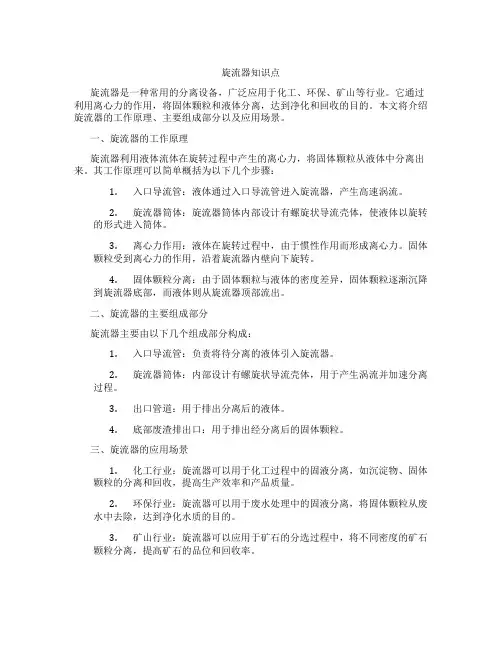

旋流器知识点旋流器是一种常用的分离设备，广泛应用于化工、环保、矿山等行业。

它通过利用离心力的作用，将固体颗粒和液体分离，达到净化和回收的目的。

本文将介绍旋流器的工作原理、主要组成部分以及应用场景。

一、旋流器的工作原理旋流器利用液体流体在旋转过程中产生的离心力，将固体颗粒从液体中分离出来。

其工作原理可以简单概括为以下几个步骤：1.入口导流管：液体通过入口导流管进入旋流器，产生高速涡流。

2.旋流器筒体：旋流器筒体内部设计有螺旋状导流壳体，使液体以旋转的形式进入筒体。

3.离心力作用：液体在旋转过程中，由于惯性作用而形成离心力。

固体颗粒受到离心力的作用，沿着旋流器内壁向下旋转。

4.固体颗粒分离：由于固体颗粒与液体的密度差异，固体颗粒逐渐沉降到旋流器底部，而液体则从旋流器顶部流出。

二、旋流器的主要组成部分旋流器主要由以下几个组成部分构成：1.入口导流管：负责将待分离的液体引入旋流器。

2.旋流器筒体：内部设计有螺旋状导流壳体，用于产生涡流并加速分离过程。

3.出口管道：用于排出分离后的液体。

4.底部废渣排出口：用于排出经分离后的固体颗粒。

三、旋流器的应用场景1.化工行业：旋流器可以用于化工过程中的固液分离，如沉淀物、固体颗粒的分离和回收，提高生产效率和产品质量。

2.环保行业：旋流器可以用于废水处理中的固液分离，将固体颗粒从废水中去除，达到净化水质的目的。

3.矿山行业：旋流器可以应用于矿石的分选过程中，将不同密度的矿石颗粒分离，提高矿石的品位和回收率。

4.石油行业：旋流器可以用于石油开采和石油加工过程中的固液分离，如沉积物的分离和回收。

综上所述，旋流器是一种常用的分离设备，其工作原理是利用离心力将固体颗粒从液体中分离。

旋流器的主要组成部分包括入口导流管、旋流器筒体、出口管道和底部废渣排出口。

旋流器广泛应用于化工、环保、矿山等行业，具有提高生产效率和产品质量的优势。

旋风分离器用途
旋风分离器是一种常用的分离器，主要用于气体或液体的分离。

它利用旋转的动力将液体或气体的混合物从混合物中分离出来，并根据不同的物质的密度将混合物分成两部分，以达到分离的目的。

旋风分离器的主要功能有：
(1)分离液体和气体混合物，分出气体和液体组份；
(2)精炼废气、分离气体混合物，获得比较纯净的液体；
(3)调节液体流量，减少回归量；
(4)调节气体和液体的温度，降低废气中有机物的污染；
(5)净化空气和水，提升室内空气质量，消除有害气体的污染；
(6)防止污染物的返回，防止液体的混浊；
(7)减少各种污染物的排放，提升产品质量，提高工艺效率；
(8)降低设备的维护费用，减少库存占用。

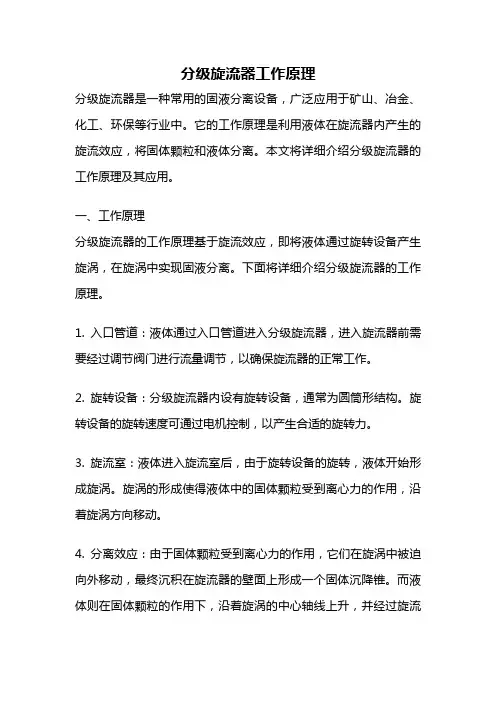

分级旋流器工作原理分级旋流器是一种常用的固液分离设备，广泛应用于矿山、冶金、化工、环保等行业中。

它的工作原理是利用液体在旋流器内产生的旋流效应，将固体颗粒和液体分离。

本文将详细介绍分级旋流器的工作原理及其应用。

一、工作原理分级旋流器的工作原理基于旋流效应，即将液体通过旋转设备产生旋涡，在旋涡中实现固液分离。

下面将详细介绍分级旋流器的工作原理。

1. 入口管道：液体通过入口管道进入分级旋流器，进入旋流器前需要经过调节阀门进行流量调节，以确保旋流器的正常工作。

2. 旋转设备：分级旋流器内设有旋转设备，通常为圆筒形结构。

旋转设备的旋转速度可通过电机控制，以产生合适的旋转力。

3. 旋流室：液体进入旋流室后，由于旋转设备的旋转，液体开始形成旋涡。

旋涡的形成使得液体中的固体颗粒受到离心力的作用，沿着旋涡方向移动。

4. 分离效应：由于固体颗粒受到离心力的作用，它们在旋涡中被迫向外移动，最终沉积在旋流器的壁面上形成一个固体沉降锥。

而液体则在固体颗粒的作用下，沿着旋涡的中心轴线上升，并经过旋流器的上部出口排出。

5. 出口管道：分级旋流器的上部设有出口管道，用于排出分离后的液体。

出口管道通常设有调节阀门，以便根据需要进行流量控制。

二、应用领域分级旋流器作为一种高效的固液分离设备，广泛应用于各个领域。

以下将介绍分级旋流器在几个行业中的应用。

1. 矿山行业：在矿山行业中，分级旋流器主要用于矿石的浸出、选矿和尾矿处理等环节。

通过分级旋流器的分离作用，可以实现矿石中固体颗粒的分离和浓缩，提高矿石的品位和回收率。

2. 冶金行业：在冶金行业中，分级旋流器常用于冶炼过程中的固液分离。

例如，在铁矿石的烧结过程中，可以使用分级旋流器将烧结矿中的固体颗粒与液相分离，以提高烧结矿的品位。

3. 化工行业：在化工行业中，分级旋流器常用于溶剂的回收和废水处理等工艺中。

通过分级旋流器的分离作用，可以有效地将溶剂中的固体颗粒与液相分离，以实现溶剂的回收利用。

什么是水力旋流器？水力旋流器（Hydrocyclone），简称旋流器，是一种分离液固和液液混合物的设备。

其结构类似于圆锥形漏斗，又称为锥形分离器或液固分离器。

水力旋流器是一种高效、经济的液固分离设备，广泛应用于矿山、化工、石油、制药、环保等工业领域。

旋流器的构成旋流器主要由圆锥形的分离器和管道组成。

分离器通常包括进水管、液固分离锥体、溢流管、底流管和出口管。

进水管将含固体颗粒或液体混合物送到旋流器内部，进入分离锥体后受到离心力的作用，固体颗粒向外部壁移动，后沉积在底部并排出旋流器，而清洁的液体则从溢流管流出。

旋流器的工作原理水力旋流器的工作原理是利用旋流器内液体的离心力和分离作用。

液体混合物沿进口管以高速旋转的方式进入锥形分离器，液固混合物在旋流器内部受到高速旋转时，液体向中心聚集并沿着溢流管排出，而固体颗粒由于密度大，被离心力作用到分离器的壁上，最终沉积在底部并通过出口管排除。

旋流器的优点水力旋流器可以高效地分离含有固体颗粒和液体的混合物，并且其操作过程简单、自动化程度高，所需维护和保养较少。

与其他液固分离设备相比，旋流器具有以下优点：1.分离效率高：由于液体在旋流器内的高速旋转，能够以较高的速率将固体颗粒分离出来，提高了分离的效率。

2.适用范围广：旋流器适用于不同种类和大小的固体颗粒和液体的分离，适用于多个不同的工业领域。

3.占地面积小：相对于其他分离设备，旋流器较小，占地面积较小，可节省生产厂房的空间。

4.维修保养简单：旋流器的工作维护和保养相对简单，不需要占用太多维修人员的时间和精力。

应用领域水力旋流器在矿山、化工、石油、制药、环保等工业领域有着广泛的应用。

以下列举几种典型的应用场景。

1.矿山：旋流器可用于分离矿石、选矿、磨矿、降尘、废水处理等工艺过程。

2.化工：旋流器可用于化学反应、催化剂回收、化工废水处理及晶体分离等工艺过程。

3.石油：旋流器可用于钻井液固液分离、提取粘土、深度过滤等工艺过程。

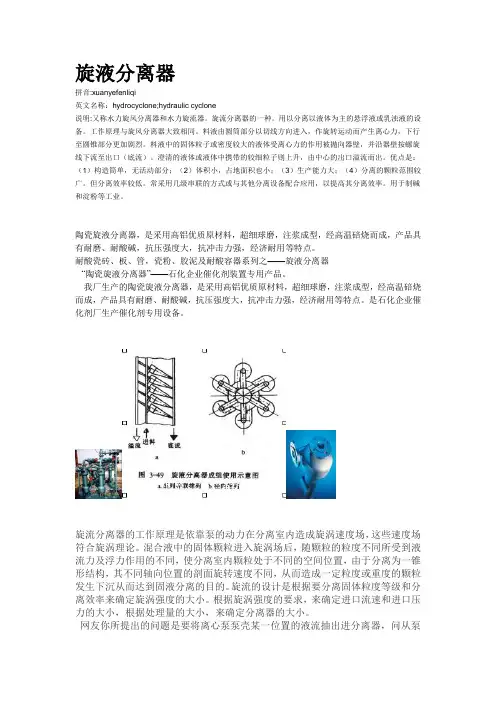

旋液分离器拼音:xuanyefenliqi英文名称：hydrocyclone;hydraulic cyclone说明:又称水力旋风分离器和水力旋流器。

旋流分离器的一种。

用以分离以液体为主的悬浮液或乳浊液的设备。

工作原理与旋风分离器大致相同。

料液由圆筒部分以切线方向进入，作旋转运动而产生离心力，下行至圆锥部分更加剧烈。

料液中的固体粒子或密度较大的液体受离心力的作用被抛向器壁，并沿器壁按螺旋线下流至出口（底流）。

澄清的液体或液体中携带的较细粒子则上升，由中心的出口溢流而出。

优点是：（1）构造筒单，无活动部分；（2）体积小，占地面积也小；（3）生产能力大；（4）分离的颗粒范围较广。

但分离效率较低。

常采用几级串联的方式或与其他分离设备配合应用，以提高其分离效率。

用于制碱和淀粉等工业。

陶瓷旋液分离器，是采用高铝优质原材料，超细球磨，注浆成型，经高温碚烧而成，产品具有耐磨、耐酸碱，抗压强度大，抗冲击力强，经济耐用等特点。

耐酸瓷砖、板、管，瓷粉、胶泥及耐酸容器系列之——旋液分离器“陶瓷旋液分离器”——石化企业催化剂装置专用产品。

我厂生产的陶瓷旋液分离器，是采用高铝优质原材料，超细球磨，注浆成型，经高温碚烧而成，产品具有耐磨、耐酸碱，抗压强度大，抗冲击力强，经济耐用等特点。

是石化企业催化剂厂生产催化剂专用设备。

旋流分离器的工作原理是依靠泵的动力在分离室内造成旋涡速度场，这些速度场符合旋涡理论。

混合液中的固体颗粒进入旋涡场后，随颗粒的粒度不同所受到液流力及浮力作用的不同，使分离室内颗粒处于不同的空间位置，由于分离为一锥形结构，其不同轴向位置的剖面旋转速度不同，从而造成一定粒度或重度的颗粒发生下沉从而达到固液分离的目的。

旋流的设计是根据要分离固体粒度等级和分离效率来确定旋涡强度的大小。

根据旋涡强度的要求，来确定进口流速和进口压力的大小，根据处理量的大小，来确定分离器的大小。

网友你所提出的问题是要将离心泵泵壳某一位置的液流抽出进分离器，问从泵壳何位置抽出好？关键是看你要求的分离物质的粒度及重度的分布情况和分离效率的大小，换句话讲即分离的目标是什么？不管从何位置抽水，都必须要满足分离器的工作条件及进口参数的要求，才能达到分离的效果。
