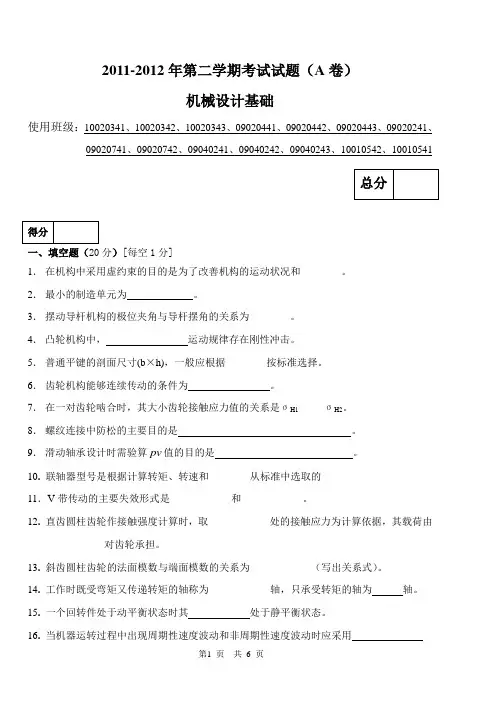

河南工业大学 2011 至 2012 学年第 二 学期 机械设计基础试卷A参考答案

2011-2012年第二学期考试试题（A卷）机械设计基础使用班级：10020341、10020342、10020343、09020441、09020442、09020443、09020241、09020741、09020742、09040241、09040242、09040243、10010542、10010541一、填空题（20分）[每空1分]1．在机构中采用虚约束的目的是为了改善机构的运动状况和________。

2．最小的制造单元为。

3．摆动导杆机构的极位夹角与导杆摆角的关系为________。

4．凸轮机构中，运动规律存在刚性冲击。

5．普通平键的剖面尺寸(b×h)，一般应根据________按标准选择。

6．齿轮机构能够连续传动的条件为。

7．在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1_____σH2。

8．螺纹连接中防松的主要目的是。

9．滑动轴承设计时需验算pv值的目的是。

10.联轴器型号是根据计算转矩、转速和________从标准中选取的11．V带传动的主要失效形式是____________和____________。

12.直齿圆柱齿轮作接触强度计算时，取____________处的接触应力为计算依据，其载荷由____________对齿轮承担。

13. 斜齿圆柱齿轮的法面模数与端面模数的关系为____________（写出关系式）。

14.工作时既受弯矩又传递转矩的轴称为____________轴，只承受转矩的轴为轴。

15. 一个回转件处于动平衡状态时其处于静平衡状态。

16. 当机器运转过程中出现周期性速度波动和非周期性速度波动时应采用和的方法来调节。

二、选择题（30分）[每空2分]1.在如图所示的齿轮—凸轮轴系中，轴4称为( )A．零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角6.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( )A.σωω=-max min B. σωω=+max min2C. σωωω=-max minmD. σωωωω=-+max minmax min7.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置8.当轴的转速较低，且只承受较大的径向载荷时，宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承9. 若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( ) 得分A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接10. 在凸轮机构的从动件选用等加速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击11.与标准直齿圆柱齿轮的齿轮形系数Y F值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α12.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分13.普通圆柱蜗杆传动的正确啮合条件是( )A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β（注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）14. 下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器15.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀得分三、分析题（每小题6分，共12分）1．已知在一级蜗杆传动中，蜗杆为主动轮，蜗轮的螺旋线方向和转动方向如图所示。

一、填空〔每空 1 分〕1、构件是机器的运动单元体；部件是机器的制造单元体；部件是机器的装置单元体。

2、平面运动副可分为低副和高副，低副又可分为转动副和搬动副。

3、运动副是使两构件接触，同时又拥有确定相对运动的一种联接。

平面运动副可分为低副和高副。

4、平面运动副的最大体束数为 2 。

5、机构拥有确定相对运动的条件是机构的自由度数目等于主动件数目。

6、在机构中采用虚拘束的目的是为了改进机构的工作情况和受力情况。

7、平面机构中，两构件经过点、线接触而组成的运动副称为高副。

8、机构处于压力角α =90°时的地址，称机构的死点地址。

曲柄摇杆机构，当曲柄为原动件时，机构无死点地址，而当摇杆为原动件时，机构有死点地址。

9、铰链四杆机构的死点地址发生在从动件与连杆共线地址。

10、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往来摇动的平均速度不相同的运动特点称为：急回特点。

11、摇动导杆机构的极位夹角与导杆摆角的关系为相等。

12、凸轮机构是由机架、凸轮、从动件三个根本构件组成的。

13、螺旋机构的工作原理是将螺旋运动转变成直线运动。

14 为保证带传动的工作能力，一般规定小带轮的包角α≥ 120°。

15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。

16、链传动和带传动都属于挠性件传动。

17、齿轮啮合时，当主动齿轮的齿根 _推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿立刻走开啮合，所以停止啮合点为主动轮齿顶圆与啮合线的交点。

18、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。

19、 _齿面磨损 __和_因磨损以致的轮齿折断__是开式齿轮传动的主要无效形式。

20、渐开线齿形常用的加工方法有仿形法和范成法两类。

21、在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1= σH2。

22、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。

南京工业大学机械设计基础试题（A）2012—2013 学年第二学期材料学院10级使用姓名班级学号成绩一、填空，选择，是非题（正确标T ，错误标F）（18分）1.带传动中的最大应力σmax=σ1+σb1+σc。

其中σ1是应力；σb1是应力；σc是应力。

2．一齿轮传动中，小齿轮选用45号钢调质，大齿轮选用45号钢正火。

两齿轮的齿面接触应力。

(a)相等(b)不等3．计算紧螺栓联接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将当量应力σ，增加到原来拉应力的倍。

（a）1.1 (b) 1.3 (c) 1.5 (d) 0.34．普通平键的工作面是上下平面。

（）5．蜗杆传动效率较低，其功率损耗主要是。

6．在所学的各种螺纹中，主要用于传动；主要用于联接。

（a）三角形螺纹；（b）矩形螺纹；（c）梯形螺纹；（d）锯齿形螺纹。

7．在所学的各种传动在，两平行轴之间的传动可用齿轮传动。

两相交轴之间的传动可用齿轮传动。

两交错轴之间的传动可用齿轮传动。

8．螺纹联接防松装置的结构型式很多。

按防松原理不同可分为（a）利用的防松装置；（b）用的防松装置。

9．在选择使用轴承时，仅受径向力时，选用；仅受轴向力时，选用；若滚动轴承同时承受径向力和轴向力，若由于加工、安置误差及轴挠曲变形大时，内外圈有偏斜角，宜选用；为便于安装轴承拆卸、调整间隙，宜选用。

（a）深沟球轴承；（b）调心轴承；（c）角接触轴承；（d）圆锥滚子轴承；（e）推力球轴承。

二、简答题（12分）1，什么是齿廓啮合基本定律?(3分)2, 什么是滚动轴承的基本额定寿命(3分)3,机械设计中,选择材料时,主要应满足的要求.(3分)4,如何选择套筒滚子链的链节数和小链轮齿数奇偶性,为什么?(3分)三．如图所示为一轮系机构已知Z1=19，Z2=38，Z3=19，Z4=57，Z，4 =19，Z5=57。

n1=1450r/min。

且知轮5的m =4mm。

(15分)求：1，系统的传动比i15（4分）2，用箭头标出各轮的转向（3分）3，求轮5的线速度（8分）四、如图所示为两个正装的圆锥滚子轴承。

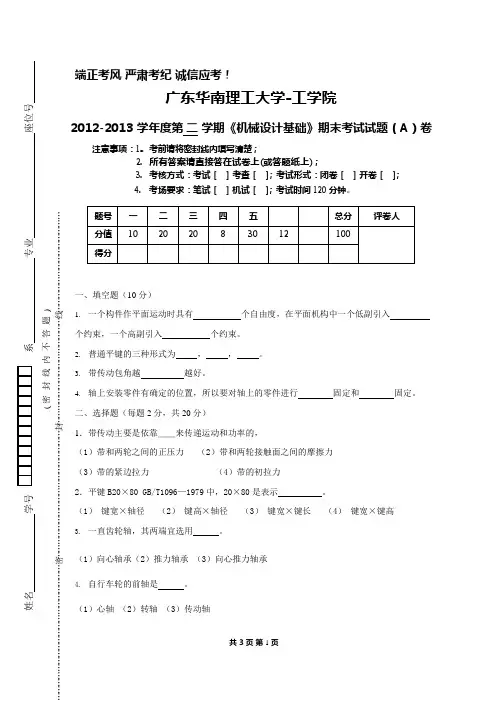

端正考风 严肃考纪 诚信应考！广东华南理工大学-工学院2012-2013 学年度第 二 学期《机械设计基础》期末考试试题（A ）卷注意事项：1. 考前请将密封线内填写清楚；2. 所有答案请直接答在试卷上(或答题纸上)；3. 考核方式：考试［ ］考查［ ］；考试形式：闭卷［ ］开卷［ ］；4. 考场要求：笔试［ ］机试［ ］；考试时间 120 分钟。

一、填空题（10 分）1. 一个构件作平面运动时具有个自由度，在平面机构中一个低副引入个约束，一个高副引入个约束。

2. 普通平键的三种形式为 ，，。

3. 带传动包角越越好。

4. 轴上安装零件有确定的位置，所以要对轴上的零件进行固定和固定。

二、选择题（每题 2 分，共 20 分）1．带传动主要是依靠＿＿来传递运动和功率的，（1）带和两轮之间的正压力 （2）带和两轮接触面之间的摩擦力 （3）带的紧边拉力（4）带的初拉力2．平键 B20×80 GB/T1096—1979 中，20×80 是表示 。

（1） 键宽×轴径 （2） 键高×轴径（3） 键宽×键长 （4） 键宽×键高3. 一直齿轮轴，其两端宜选用。

（1）向心轴承（2）推力轴承 （3）向心推力轴承4. 自行车轮的前轴是。

（1）心轴 （2）转轴 （3）传动轴姓名学号系专业座位号( 密 封 线 内 不 答 题 )… … … … … … … … … … 密… … … … … … … … … … … … … … … … … … 封… … … … … … … … … … … … … … … 线… … … … … … … … … … … … … …5.深沟球轴承，内径100mm，宽度系列0，直径系列2，公差等级为0 级，其代号为。

（1）60220 （2）6220/PO （3）60220/PO （4）62206.若要盘形凸轮机构的从动件在某段时间内停止不动，对应的凸轮轮廓应是什么曲线？（）（1）一段直线（2）一段圆弧（3）一段抛物线（4）以凸轮转动中心为圆心的圆弧7.选取V 带型号，主要取决于（）。

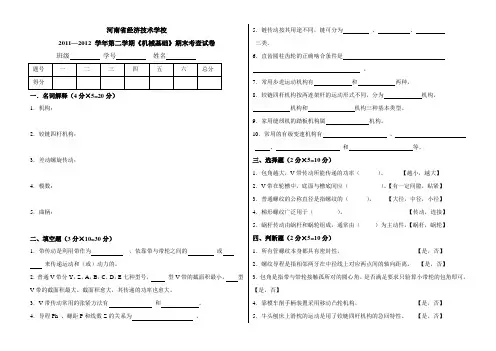

河南省经济技术学校2011—2012 学年第二学期《机械基础》期末考查试卷班级学号姓名一．名词解释（4分×5=20分）1．机构：2．铰链四杆机构：3．差动螺旋传动：4．模数：5．曲柄：二、填空题（3分×10=30分）1．带传动是利用带作为，依靠带与带轮之间的或来传递运动和（或）动力的。

2．普通V带分Y，Z，A，B，C，D，E七种型号，型V带的截面积最小，型V带的截面积最大。

截面积愈大，其传递的功率也愈大。

3．V带传动常用的张紧方法有和。

4．导程Ph 、螺距P和线数Z的关系为。

5．链传动按其用途不同，链可分为、、三类。

6．直齿圆柱齿轮的正确啮合条件是。

7．常用步进运动机构有和两种。

8．铰链四杆机构按两连架杆的运动形式不同，分为机构，机构和机构三种基本类型。

9．家用缝纫机的踏板机构属机构。

10．常用的有级变速机构有、、和等。

三、选择题（2分×5=10分）1．包角越大，V带传动所能传递的功率（）。

【越小，越大】2．V带在轮槽中，底面与槽底间应（）。

【有一定间隙，贴紧】3．普通螺纹的公称直径是指螺纹的（）。

【大径，中径，小径】4．梯形螺纹广泛用于（）。

【传动，连接】5．蜗杆传动由蜗杆和蜗轮组成，通常由（）为主动件。

【蜗杆，蜗轮】四、判断题（2分×5=10分）1．所有管螺纹本身都具有密封性。

【是，否】2．螺纹导程是指相邻两牙在中径线上对应两点间的轴向距离。

【是，否】3．包角是指带与带轮接触孤所对的圆心角。

是否满足要求只验算小带轮的包角即可。

【是，否】4．靠模车削手柄装置采用移动凸轮机构。

【是，否】5．牛头刨床上滑枕的运动是用了铰链四杆机构的急回特性。

【是，否】五、解释下列螺纹代号的含义（5分×2=10分）1）、Tr20×10(P5)---7H2)、M12×1LH ---6H六、计算题（10分×2=20分）1．一标准直齿圆柱齿轮，已知：Z = 60，h = 22.5mm。

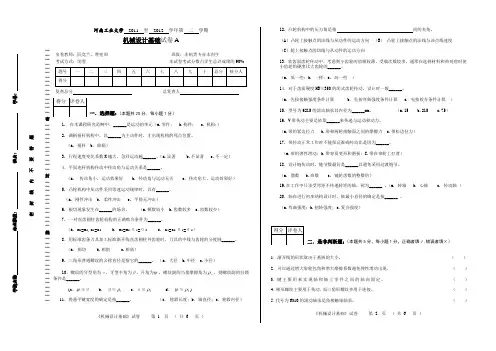

河南工业大学 2011 至 2012 学年第 二 学期机械设计基础试卷A出卷教师：阮竞兰、曹宪周 班级：非机类专业本科生考试方式：闭卷 本试卷考试分数占学生总评成绩的90%复查总分 总复查人一．选择题：（本题共20分, 每小题1分）1. 在本课程研究范畴中，______是运动的单元（a.零件； b.构件； c. 机构；）2. 曲柄摇杆机构中，以______为主动件时，才出现机构的死点位置。

（a. 摇杆 b. 曲柄）3. 行程速度变化系数K 越大，急回运动越______。

（a.显著 b.不显著 c.不一定） 4．平面连杆机构传动中传动角与运动关系是______。

（a. 传动角小，运动效果好 b. 传动角与运动无关 c. 传动角大，运动效果好） 5. 凸轮机构中从动件采用等速运动规律时，具有______。

（a. 刚性冲击 b. 柔性冲击 c. 平稳无冲击）6. 根切现象发生在______的场合。

（a.模数较小 b.齿数较多 c.齿数较少）7. 一对直齿圆柱齿轮机构的正确啮合条件为______。

（a ．m 1=m 2,z 1=z 2 b. m 1=m 2,α1=α2 c. z 1=z 2,α1=α2）8．用标准齿条刀具加工标准渐开线直齿圆柱外齿轮时，刀具的中线与齿轮的分度圆______。

（a ．相切 b.相割 c.相离）9. 三角形普通螺纹的公称直径是指它的______。

（a. 大径 b.中径 c.小径）10．螺纹的牙型角为α，牙型半角为β，升角为ψ，螺纹副的当量摩擦角为V ρ，则螺纹副的自锁条件是______。

(a ．ψ≤β b ． β≤r ρ c ．α≤V ρ d ． ψ≤V ρ)11．普通平键宽度的确定是按______。

（a ．.轮毂长度；b ．轴直径；c ．轮毂内径）《机械设计基础》试卷 第 1 页 （ 共 6 页 ）12. 凸轮机构中的压力角是指 间的夹角。

（A ）凸轮上接触点的法线与从动件的运动方向 （B ） 凸轮上接触点的法线与该点线速度 （C ）轮上接触点的切线与从动件的运动方向13．软齿面齿轮传动中，考虑到小齿轮的齿根较薄，受载次数较多，通常在选择材料和热处理时使小齿轮的硬度比大齿轮的______。

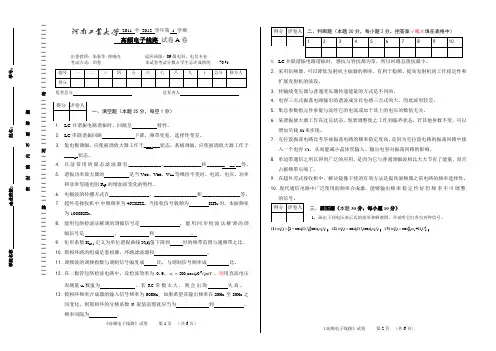

2011 至 2012 学年第 1 学期高频电子线路 试卷A 卷出卷教师：朱春华 徐晓光 适应班级：09级电科、电信专业考试方式：闭卷 本试卷考试分数占学生总评成绩的 70 % 复查总分 总复查人一、填空题（本题25分，每空1分）1. LC 并谐振电路谐振时，回路呈 特性。

2. LC 串联谐振回路 下降，频带变宽，选择性变差。

3. 集电极调幅，应使被调放大器工作于___ ___状态。

基极调幅，应使被调放大器工作于____ _状态。

4. 目前常用的固态滤波器有_____________、_______________和_______ __ __等。

5. 谐振功率放大器的 是当V CC 、V BB 、V bm 等维持不变时，电流、电压、功率和效率等随电阻Rp 的增加而变化的特性。

6. 电磁波的传播方式有________________、_________________和_______________等。

7. 超外差接收机中,中频频率为465KHZ ，当接收信号载频为 KHz 时，本振频率为1000KHz 。

8. 能用包络检波法解调的调幅信号是 。

能用同步检波法解调的调幅信号是 ， 和 。

9. 矩形系数K r0.1定义为单位谐振曲线N(f)值下降到 时的频带范围与通频带之比。

10. 锁相环路的组成是鉴相器、环路滤波器和 。

11. 调频波的调频指数与调制信号幅度成 比，与调制信号频率成 比。

12. 在二极管包络检波电路中，设检波效率为0.9，mV t u i )10cos(5006=。

则用直流电压表测量u o 数值为 ，若RC 常数太大，则会出现 失真。

13. 锁相环频率合成器的输入信号频率为50KHz, 如果希望其输出频率在2MHz 至8MHz 之间变化，则锁相环的分频系数N 取值范围就应当为 到 。

频率间隔为 。

二、判断题（本题20分，每小题2分，把答案√或×填在表格中）1. LC 并联谐振电路谐振时，感抗与容抗都为零，所以回路总阻抗最小。

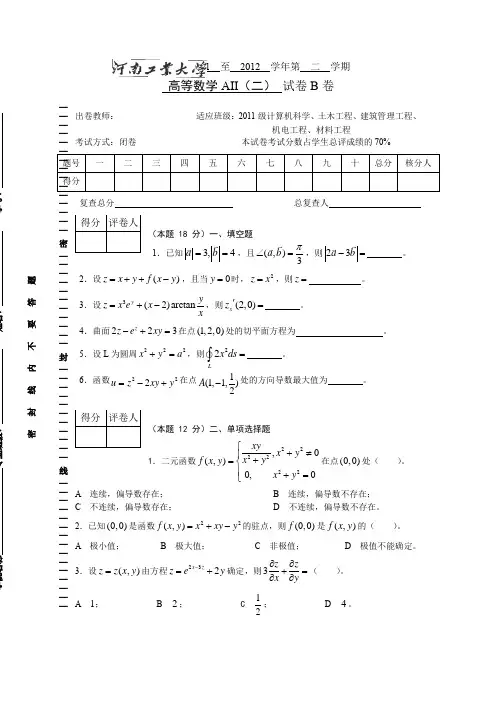

201 2011 至 2012 学年第 二 学期高等数学AII （二） 试卷B 卷出卷教师： 适应班级：2011级计算机科学、土木工程、建筑管理工程、机电工程、材料工程考试方式：闭卷 本试卷考试分数占学生总评成绩的70%题号一二三四五六七八九十总分核分人得分复查总分 总复查人（本题 18 分）一、填空题1．已知3,4a b ==，且(,)3a b π∠=，则23a b -= 。

2．设()z x y f x y =++-，且当0y =时，2z x =，则z = 。

3．设3(2)arctany yz x e x x=+-，则(2,0)x z '= 。

4．曲面223zz e xy -+=在点(1,2,0)处的切平面方程为 。

5．设L 为圆周222x y a +=，则22Lx ds =⎰ 。

6．函数222u z xy y =-+在点1(1,1,)2A -处的方向导数最大值为 。

（本题 12 分）二、单项选择题1．二元函数222222,0(,)0,0xyx y x y f x y x y ⎧+≠⎪+=⎨⎪+=⎩在点(0,0)处（ ）。

A 连续，偏导数存在；B 连续，偏导数不存在；C 不连续，偏导数存在；D 不连续，偏导数不存在。

2．已知(0,0)是函数22(,)f x y x xy y =+-的驻点，则(0,0)f 是(,)f x y 的（ ）。

A 极小值； B 极大值； C 非极值； D 极值不能确定。

3．设(,)z z x y =由方程232x zz ey -=+确定，则3z zx y∂∂+=∂∂（ ）。

A 1； B 2； C 12； D 4。

得分 评卷人 得分 评卷人学院名称 专业班级： 姓名： 学号：密 封 线 内 不 要 答 题┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃ 密 ┃┃┃┃┃┃┃┃┃┃┃ 封┃┃┃┃┃┃┃┃┃┃┃ 线┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃《高等数学AII （二）》试卷 第 1 页 （ 共 4 页 ）4．已知幂级数(2)nn n a x ∞=-∑的在2x =-处收敛，则该级数是（ ）。

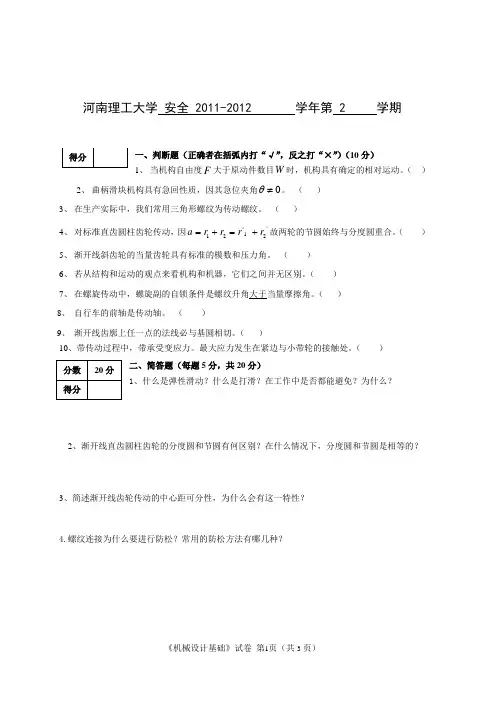

河南理工大学 安全 2011-2012 学年第 2 学期一、判断题（正确者在括弧内打“√”，反之打“×”）（10分）1、 当机构自由度F 大于原动件数目W 时，机构具有确定的相对运动。

（ ）2、 曲柄滑块机构具有急回性质，因其急位夹角0θ≠。

（ ）3、 在生产实际中，我们常用三角形螺纹为传动螺纹。

（ ）4、 对标准直齿圆柱齿轮传动，因'21'21r r r r a +=+=故两轮的节圆始终与分度圆重合。

（ ）5、 渐开线斜齿轮的当量齿轮具有标准的模数和压力角。

（ ）6、 若从结构和运动的观点来看机构和机器，它们之间并无区别。

（ ）7、 在螺旋传动中，螺旋副的自锁条件是螺纹升角大于当量摩擦角。

（ ）8、 自行车的前轴是传动轴。

（ ）9、 渐开线齿廓上任一点的法线必与基圆相切。

（ ）10、带传动过程中，带承受变应力。

最大应力发生在紧边与小带轮的接触处。

（ ） 二、简答题（每题5分，共20分） 1、什么是弹性滑动？什么是打滑？在工作中是否都能避免？为什么？2、渐开线直齿圆柱齿轮的分度圆和节圆有何区别？在什么情况下，分度圆和节圆是相等的？3、简述渐开线齿轮传动的中心距可分性，为什么会有这一特性？4.螺纹连接为什么要进行防松？常用的防松方法有哪几种？三、分析题（每题10分，共20分） 1、 平面铰链四杆机构各杆长度如图所示：1）AB 能否为曲柄，为什么？2）在图上画出该机构在此位置时，从动件C 点的压力角α和传动角γ。

2、受拉伸载荷作用的紧螺栓联接中，为什么总载荷不是预紧力和拉伸载荷之和？（要求作图说明）四、计算题（每题10分，共40分）1、 计算图1所示机构的自由度（若有复合铰链、局部自由度或虚约束应明确指出）。

图12、在外啮合标准直齿圆柱齿轮传动中，已知：安装中心距a'等于标准中心距a, a=160mm；Z1=24，Z2=56，α=20︒，hａ*＝1，ｃ＊＝0.25。

2012--2013学年第二学期机械基础试题一、名词解释(每题2分，共10分)1.运动副2.机器3.带传动4.V带带轮基准直径5.急回特性二.选择题：（每题2分，共20分）1. 图示铰链四杆机构是____。

Ａ. 曲柄摇杆机构；Ｂ.双曲柄机构；Ｃ. 双摇杆机构。

2. 链传动属于_____传动。

Ａ. 摩擦传动；Ｂ. 啮合传动；Ｃ. 两者均不是。

3、从动件的运动规律决定了凸轮的（）。

A、轮廓曲线B、转速C、形状D、载荷4、铰链四杆机构中，各构件之间均以（）相连接。

A．转动副B、移动副C、螺旋副5、家用缝纫机踏板机构采用的是（）机构。

A、曲柄摇杆B、双摇杆C、双曲柄6、曲柄滑块机构中，若机构有存在死点位置，则主动件为（）。

A、连杆B、机架C、滑块7、从动件作等速度运动规律的位移曲线形状是（）。

A抛物线 B、斜直线C、双曲线8. 在下列四种型号的滚动轴承中，必须成对使用（）。

A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 圆柱滚子轴承9. 在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是（）。

A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性套柱销联轴器对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是（）。

10. A. 拉力 B. 扭矩 C. 压力 D. 拉力和扭矩三.判断题(对的打√，错的打×，每题3分，共18分)1.机构是具有确定相对运动的构件的组合。

（）2.运动副是指两零件直接接触且又能产生一定形式的相对运动的可动连接。

（）3.高副是两构件之间作面接触的运动副。

（）4.由螺杆和螺母组成的简单螺旋副实现的传动称为普通螺旋传（）5. 凸轮机构中，从动件作等加速等减速度运动规律，是指从动件上升时作等加速运动，而下降时作等减速运动。

（）6、反向双曲柄机构中的两个曲柄长度不相等。

（）四.填空题（每空1分，共12分）1.两构件之间的相对运动特征可分为、和。

2.运动副可分为和两大类。
