PCB电路板测试检验及规范分析
PCB电路板测试检验及规范分析一、PCB电路板测试的目的和重要性PCB电路板测试的主要目的是验证电路板的功能和性能是否符合设计要求，并确保其质量和可靠性。
测试可以帮助检测和解决电路板上的故障和问题，提高电路板的可靠性和稳定性，减少生产和使用中可能出现的风险和损失。
二、常用的PCB电路板测试方法1.功能测试：主要用于验证电路板的功能是否正常，包括输入输出测试、电源测试、通信测试等。
2.结构测试：用于检测电路板的物理结构是否符合设计要求，包括尺寸、形状、排列和布局等方面的测试。
3.性能测试：用于评估电路板的性能指标，包括电气特性测试、信号传输测试、功耗测试等。
4.可靠性测试：用于验证电路板在长时间使用过程中的可靠性，包括温度、湿度、振动和冲击等环境条件下的测试。
5.可编程测试：用于验证电路板上的可编程元件（如FPGA、微控制器等）的编程和功能。
三、PCB电路板检验的方法和指标1.外观检验：主要用于检测电路板的表面是否平整、无明显划痕、变形或损坏。
2.尺寸测量：用于验证电路板的尺寸和孔径是否符合设计要求，并通过光学测量或机械测量手段进行。
3.焊点质量检查：用于验证电路板上的焊点是否牢固、无焊接缺陷和冷焊等问题。
4.电气连通性测试：用于验证电路板上的导线、电阻、电容等电气元件的连通性和正常工作。
五、常用的PCB电路板质量控制标准1.IPC-A600H：电路板的外观和细节质量标准，包括外观缺陷、焊接缺陷和尺寸要求等。
2.IPC-6012D：刚性印制板的质量标准，包括材料、尺寸、硬度、结构、电气性能等方面的要求。
3.IPC-6013C:有机衬底印制电路板的质量标准，包括材料、尺寸、结构、可靠性等方面的要求。
4.IPC-2221B:印制板设计的通用规范，包括电气、机械、材料和可靠性等方面的要求和指导。
5.JEDEC标准：半导体器件和集成电路的质量控制标准，包括ESD测试、温度循环测试等。
总结：PCB电路板的测试、检验及规范分析对于确保电路板的质量和性能至关重要。

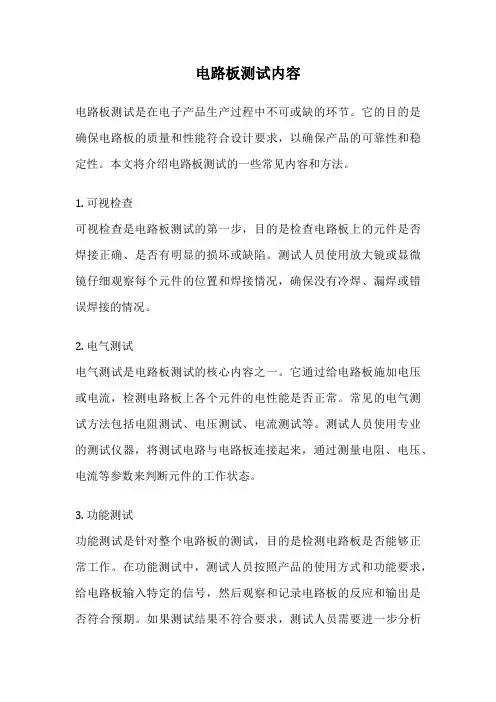

电路板测试内容
电路板测试内容电路板测试是在电子产品生产过程中不可或缺的环节。
它的目的是确保电路板的质量和性能符合设计要求，以确保产品的可靠性和稳定性。
本文将介绍电路板测试的一些常见内容和方法。
1. 可视检查可视检查是电路板测试的第一步，目的是检查电路板上的元件是否焊接正确、是否有明显的损坏或缺陷。
测试人员使用放大镜或显微镜仔细观察每个元件的位置和焊接情况，确保没有冷焊、漏焊或错误焊接的情况。
2. 电气测试电气测试是电路板测试的核心内容之一。
它通过给电路板施加电压或电流，检测电路板上各个元件的电性能是否正常。
常见的电气测试方法包括电阻测试、电压测试、电流测试等。
测试人员使用专业的测试仪器，将测试电路与电路板连接起来，通过测量电阻、电压、电流等参数来判断元件的工作状态。
3. 功能测试功能测试是针对整个电路板的测试，目的是检测电路板是否能够正常工作。
在功能测试中，测试人员按照产品的使用方式和功能要求，给电路板输入特定的信号，然后观察和记录电路板的反应和输出是否符合预期。
如果测试结果不符合要求，测试人员需要进一步分析问题的原因，并进行修复或调整。
4. 温度测试温度测试是为了检测电路板在不同温度下的性能和可靠性。
电子产品在使用过程中会受到不同的温度影响，因此电路板在设计时需要考虑不同温度环境下的工作情况。
温度测试可以通过将电路板放置在恒温箱中，逐渐调整温度并观察电路板的工作情况来进行。
5. 振动测试振动测试是为了检测电路板在振动环境下的可靠性和稳定性。
电子产品在运输和使用过程中会受到不同程度的振动，因此电路板的设计和制造需要考虑振动环境下的工作情况。
振动测试可以通过将电路板固定在振动台上，施加不同频率和幅度的振动，并观察电路板的工作情况来进行。
6. 环境适应性测试环境适应性测试是为了检测电路板在不同的环境条件下的性能和可靠性。
电子产品在使用过程中可能会受到不同的环境影响，如温度、湿度、气压等。
环境适应性测试可以通过将电路板放置在恒温箱中，逐渐调整温度、湿度和气压等参数，并观察电路板的工作情况来进行。
电路板试验报告
电路板试验报告
根据您的要求，我们进行了一系列的电路板试验。
通过这份试验报告，我们将向您汇报测试的结果和相关数据。
以下是我们进行的测试项目和结果：
1. 线路连通性测试
我们首先进行了线路连通性测试，以确保电路板上的线路连接正确并且没有短路或断路现象。
测试结果显示所有的线路都成功连通，没有任何问题。
2. 电路板功耗测试
我们进行了电路板的功耗测试，以确定其在正常工作状态下的能耗。
测试结果显示电路板的功耗在我们预期范围内，符合设计要求。
3. 温度测试
我们还对电路板进行了温度测试，以了解其在长时间使用中是
否会出现过热的情况。
测试结果显示电路板在正常运行时保持稳定
的温度，没有出现过热问题。
4. 故障模拟测试
为了验证电路板的稳定性和鲁棒性，我们进行了故障模拟测试。
我们通过人为制造线路短路和断路的情况，测试了电路板的反应和
恢复能力。
测试结果显示电路板能够正确地检测到故障，并迅速进
行自我修复，恢复到正常工作状态。
5. 抗干扰测试
最后，我们进行了抗干扰测试，以确保电路板在外部干扰的情
况下仍能正常工作。
测试结果表明电路板具有良好的抗干扰能力，
能够稳定运行而不受外界干扰的影响。
根据以上测试结果，我们可以得出结论：该电路板在各项测试
中表现良好，符合设计要求。
它具有稳定的性能、低功耗和良好的
抗干扰能力，适合在实际应用中使用。
以上是电路板试验报告的内容，如果您需要更详细的数据和测试方法，请告知我们，我们会进一步提供。

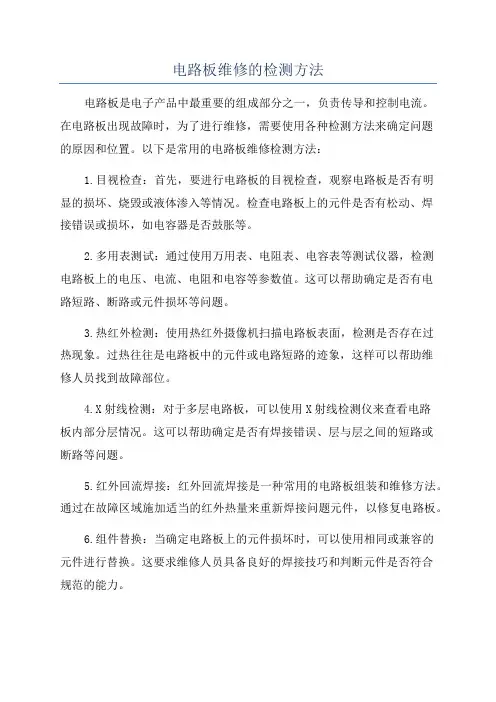

电路板维修的检测方法
电路板维修的检测方法电路板是电子产品中最重要的组成部分之一，负责传导和控制电流。
在电路板出现故障时，为了进行维修，需要使用各种检测方法来确定问题的原因和位置。
以下是常用的电路板维修检测方法：1.目视检查：首先，要进行电路板的目视检查，观察电路板是否有明显的损坏、烧毁或液体渗入等情况。
检查电路板上的元件是否有松动、焊接错误或损坏，如电容器是否鼓胀等。
2.多用表测试：通过使用万用表、电阻表、电容表等测试仪器，检测电路板上的电压、电流、电阻和电容等参数值。
这可以帮助确定是否有电路短路、断路或元件损坏等问题。
3.热红外检测：使用热红外摄像机扫描电路板表面，检测是否存在过热现象。
过热往往是电路板中的元件或电路短路的迹象，这样可以帮助维修人员找到故障部位。
4.X射线检测：对于多层电路板，可以使用X射线检测仪来查看电路板内部分层情况。
这可以帮助确定是否有焊接错误、层与层之间的短路或断路等问题。
5.红外回流焊接：红外回流焊接是一种常用的电路板组装和维修方法。
通过在故障区域施加适当的红外热量来重新焊接问题元件，以修复电路板。
6.组件替换：当确定电路板上的元件损坏时，可以使用相同或兼容的元件进行替换。
这要求维修人员具备良好的焊接技巧和判断元件是否符合规范的能力。
7.特殊测试仪器：对于复杂的电路板，常常需要使用专用的测试仪器进行检测。
例如，对于高频电路板，可以使用频谱分析仪来检测信号的频率分布和噪音水平。
8.基板测试夹具：对于大批量的电路板维修，可以使用基板测试夹具进行快速的自动化测试。
这些夹具可以通过准备好的测试程序来自动测试电路板上各种元件和连接。
以上是常用的电路板维修检测方法，不同的方法可以互相补充，帮助维修人员快速准确地找到电路板故障的原因和位置。
在进行维修工作时，请务必遵循安全操作规程，避免进一步损坏电路板或发生其他意外。

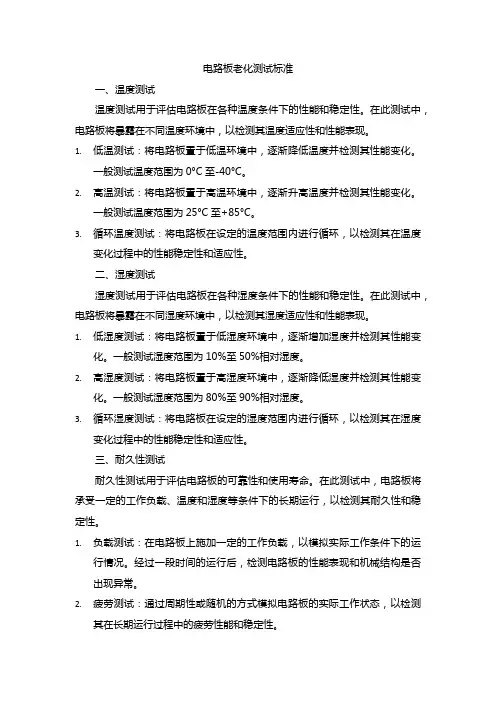

电路板老化测试标准
电路板老化测试标准一、温度测试温度测试用于评估电路板在各种温度条件下的性能和稳定性。
在此测试中，电路板将暴露在不同温度环境中，以检测其温度适应性和性能表现。
1.低温测试：将电路板置于低温环境中，逐渐降低温度并检测其性能变化。
一般测试温度范围为0°C至-40°C。
2.高温测试：将电路板置于高温环境中，逐渐升高温度并检测其性能变化。
一般测试温度范围为25°C至+85°C。
3.循环温度测试：将电路板在设定的温度范围内进行循环，以检测其在温度变化过程中的性能稳定性和适应性。
二、湿度测试湿度测试用于评估电路板在各种湿度条件下的性能和稳定性。
在此测试中，电路板将暴露在不同湿度环境中，以检测其湿度适应性和性能表现。
1.低湿度测试：将电路板置于低湿度环境中，逐渐增加湿度并检测其性能变化。
一般测试湿度范围为10%至50%相对湿度。
2.高湿度测试：将电路板置于高湿度环境中，逐渐降低湿度并检测其性能变化。
一般测试湿度范围为80%至90%相对湿度。
3.循环湿度测试：将电路板在设定的湿度范围内进行循环，以检测其在湿度变化过程中的性能稳定性和适应性。
三、耐久性测试耐久性测试用于评估电路板的可靠性和使用寿命。
在此测试中，电路板将承受一定的工作负载、温度和湿度等条件下的长期运行，以检测其耐久性和稳定性。
1.负载测试：在电路板上施加一定的工作负载，以模拟实际工作条件下的运行情况。
经过一段时间的运行后，检测电路板的性能表现和机械结构是否出现异常。
2.疲劳测试：通过周期性或随机的方式模拟电路板的实际工作状态，以检测其在长期运行过程中的疲劳性能和稳定性。
3.环境应力测试：结合温度、湿度和机械应力等环境因素对电路板进行综合应力测试，以评估其在综合环境条件下的耐久性和可靠性。
四、功能性测试功能性测试用于验证电路板的功能是否符合设计要求和预期标准。
在此测试中，电路板将在不同条件下进行功能验证，以确保其正常工作和满足性能指标。

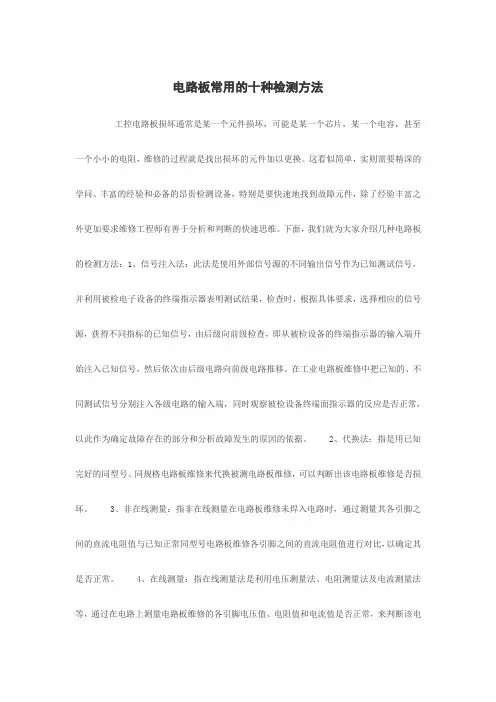

电路板常用的十种检测方法
电路板常用的十种检测方法工控电路板损坏通常是某一个元件损坏，可能是某一个芯片，某一个电容，甚至一个小小的电阻，维修的过程就是找出损坏的元件加以更换。
这看似简单，实则需要精深的学问、丰富的经验和必备的昂贵检测设备，特别是要快速地找到故障元件，除了经验丰富之外更加要求维修工程师有善于分析和判断的快速思维。
下面，我们就为大家介绍几种电路板的检测方法：1、信号注入法：此法是使用外部信号源的不同输出信号作为已知测试信号，并利用被检电子设备的终端指示器表明测试结果，检查时，根据具体要求，选择相应的信号源，获得不同指标的已知信号，由后级向前级检查，即从被检设备的终端指示器的输入端开始注入已知信号，然后依次由后级电路向前级电路推移。
在工业电路板维修中把已知的、不同测试信号分别注入各级电路的输入端，同时观察被检设备终端面指示器的反应是否正常，以此作为确定故障存在的部分和分析故障发生的原因的依据。
2、代换法：指是用已知完好的同型号、同规格电路板维修来代换被测电路板维修，可以判断出该电路板维修是否损坏。
3、非在线测量：指非在线测量在电路板维修未焊入电路时，通过测量其各引脚之间的直流电阻值与已知正常同型号电路板维修各引脚之间的直流电阻值进行对比，以确定其是否正常。
4、在线测量：指在线测量法是利用电压测量法、电阻测量法及电流测量法等，通过在电路上测量电路板维修的各引脚电压值、电阻值和电流值是否正常，来判断该电路板维修是否损坏。
5、参数测试法：就是运用仪器仪表（如在线维修测试仪）测试电子设备电路中的电压值，电流值、元件数值、器件参数等的一种电子设备故障检查方法。
通常，在不通电的情况下测量电阻值，在通电的情况下测量电压值、电流值，或拆下元器件测量其相关的参数。
6、波形观察法：这是一种对电子设备的动态检测法。
它借助示波器，观察电子设备故障部位或相关部位的波形，并根据测试得到的波形形状、幅度参数、时间参数与电子设备正常波形参数的差异，分析故障原因采取检修措施，在工控电路板维修中波形观察法是一种十分重要的、能定量的测试检修方法。

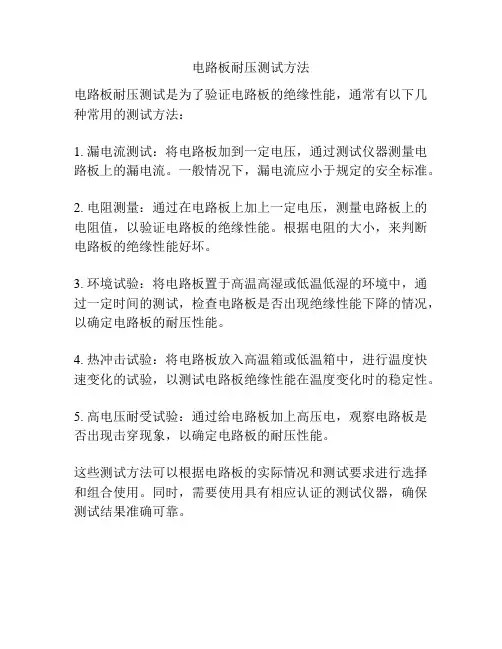

电路板耐压测试方法
电路板耐压测试方法
电路板耐压测试是为了验证电路板的绝缘性能，通常有以下几种常用的测试方法：
1. 漏电流测试：将电路板加到一定电压，通过测试仪器测量电路板上的漏电流。
一般情况下，漏电流应小于规定的安全标准。
2. 电阻测量：通过在电路板上加上一定电压，测量电路板上的电阻值，以验证电路板的绝缘性能。
根据电阻的大小，来判断电路板的绝缘性能好坏。
3. 环境试验：将电路板置于高温高湿或低温低湿的环境中，通过一定时间的测试，检查电路板是否出现绝缘性能下降的情况，以确定电路板的耐压性能。
4. 热冲击试验：将电路板放入高温箱或低温箱中，进行温度快速变化的试验，以测试电路板绝缘性能在温度变化时的稳定性。
5. 高电压耐受试验：通过给电路板加上高压电，观察电路板是否出现击穿现象，以确定电路板的耐压性能。
这些测试方法可以根据电路板的实际情况和测试要求进行选择和组合使用。
同时，需要使用具有相应认证的测试仪器，确保测试结果准确可靠。

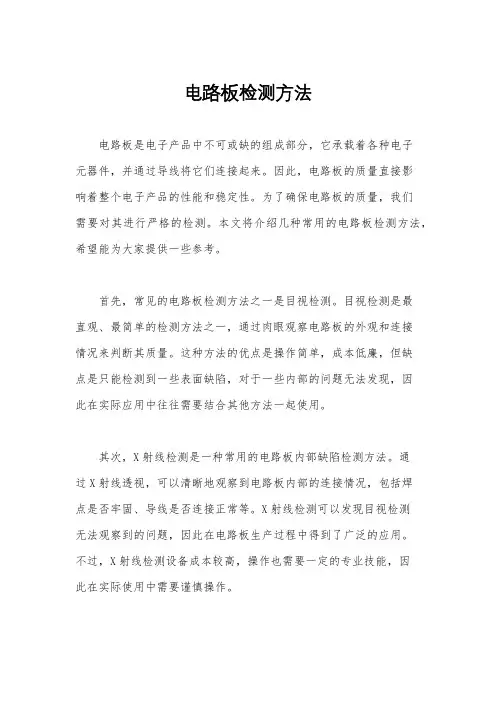

电路板检测方法
电路板检测方法电路板是电子产品中不可或缺的组成部分，它承载着各种电子元器件，并通过导线将它们连接起来。
因此，电路板的质量直接影响着整个电子产品的性能和稳定性。
为了确保电路板的质量，我们需要对其进行严格的检测。
本文将介绍几种常用的电路板检测方法，希望能为大家提供一些参考。
首先，常见的电路板检测方法之一是目视检测。
目视检测是最直观、最简单的检测方法之一，通过肉眼观察电路板的外观和连接情况来判断其质量。
这种方法的优点是操作简单，成本低廉，但缺点是只能检测到一些表面缺陷，对于一些内部的问题无法发现，因此在实际应用中往往需要结合其他方法一起使用。
其次，X射线检测是一种常用的电路板内部缺陷检测方法。
通过X射线透视，可以清晰地观察到电路板内部的连接情况，包括焊点是否牢固、导线是否连接正常等。
X射线检测可以发现目视检测无法观察到的问题，因此在电路板生产过程中得到了广泛的应用。
不过，X射线检测设备成本较高，操作也需要一定的专业技能，因此在实际使用中需要谨慎操作。
另外，电路板的功能性测试也是非常重要的一种检测方法。
功能性测试是通过给电路板施加一定的电压和信号，来检测其是否能正常工作。
这种方法可以全面地检测电路板的性能，包括输入输出是否正常、各个元器件是否工作正常等。
功能性测试需要专门的测试设备和软件支持，因此在实际应用中需要有一定的技术支持。
最后，热冲击试验是一种针对电路板耐热性能的检测方法。
通过将电路板置于高温环境中，然后突然转移到低温环境中，观察其是否出现裂纹或其他损坏情况，来判断其耐热性能。
这种方法可以有效地检测电路板在温度变化时的稳定性，对于一些高温环境下使用的电子产品尤为重要。
综上所述，电路板的质量检测是电子产品生产过程中不可或缺的一环。
通过目视检测、X射线检测、功能性测试和热冲击试验等多种方法的综合应用，可以有效地确保电路板的质量，提高电子产品的性能和可靠性。
希望本文介绍的电路板检测方法能为大家在实际生产中提供一些帮助。
电路板常用的十种检测方法
电路板常用的十种检测方法电路板的检测方法是确保电路板质量的关键。
以下是电路板常用的十种检测方法：1.目视检查：这是最简单和最常用的检测方法。
通过人工检查电路板上的元件和焊接点，确保没有损坏、错误或缺陷。
2.X射线检测：X射线检测可以用于检查焊点的质量和连接是否牢固。
它可以检测焊点的位置和焊接连接是否正确。
3.红外线检测：红外线检测用于检测焊点的温度。
通过红外线探测器，可以检测焊点的温度是否均匀和适当。
4.热传导检测：热传导检测用于检测电路板上的热量传递效果。
它可以检测散热器的性能和是否存在导热问题。
5.电磁干扰检测：电磁干扰检测用于检测电路板上的电磁干扰。
通过放置电磁干扰传感器，可以检测线路上的电磁干扰是否超过可接受的范围。
6.电压和电流测试：电压和电流测试用于检测电路板上的电压和电流是否符合设计规格。
通过测试仪器，可以测量电路板上的电压和电流数值。
7.同步检测：同步检测用于检测电路板上不同部分之间的同步性。
它可以检测电路板上的时序问题或时钟信号同步性的错误。
8.接地电阻测试：接地电阻测试用于检测电路板的接地系统是否正常工作。
通过检测电阻值，可以确定接地系统的有效性。
9.尺寸测量：尺寸测量用于检测电路板上元件和孔径的尺寸是否符合设计规格。
通过使用千分尺或测量仪器，可以测量电路板上的尺寸。
10.功能测试：功能测试用于检测电路板是否能正常工作。
通过对电路板施加正常工作条件，然后使用测试仪器检查输出，可以确定电路板的功能性能。
总结起来，电路板常用的十种检测方法包括目视检查、X射线检测、红外线检测、热传导检测、电磁干扰检测、电压和电流测试、同步检测、接地电阻测试、尺寸测量和功能测试。
这些检测方法可以确保电路板的质量和性能，保证其在实际应用中的可靠性和稳定性。

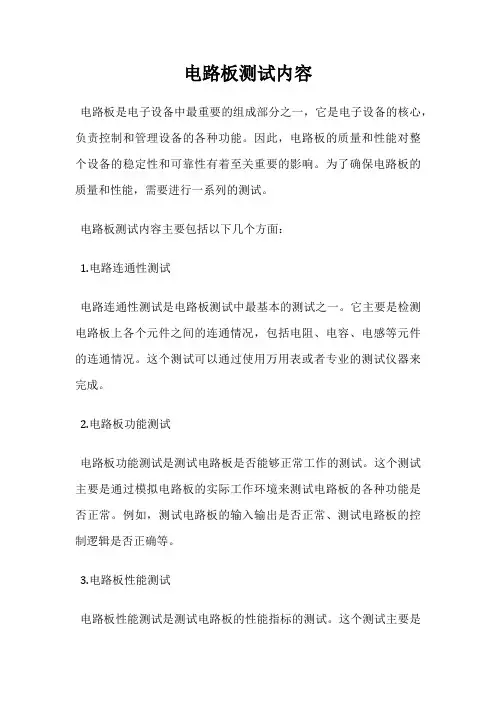

电路板测试内容
电路板测试内容
电路板是电子设备中最重要的组成部分之一，它是电子设备的核心，负责控制和管理设备的各种功能。
因此，电路板的质量和性能对整个设备的稳定性和可靠性有着至关重要的影响。
为了确保电路板的质量和性能，需要进行一系列的测试。
电路板测试内容主要包括以下几个方面：
1.电路连通性测试
电路连通性测试是电路板测试中最基本的测试之一。
它主要是检测电路板上各个元件之间的连通情况，包括电阻、电容、电感等元件的连通情况。
这个测试可以通过使用万用表或者专业的测试仪器来完成。
2.电路板功能测试
电路板功能测试是测试电路板是否能够正常工作的测试。
这个测试主要是通过模拟电路板的实际工作环境来测试电路板的各种功能是否正常。
例如，测试电路板的输入输出是否正常、测试电路板的控制逻辑是否正确等。
3.电路板性能测试
电路板性能测试是测试电路板的性能指标的测试。
这个测试主要是
测试电路板的各种性能指标，例如电压、电流、功率、频率等。
这个测试可以通过使用专业的测试仪器来完成。
4.电路板可靠性测试
电路板可靠性测试是测试电路板在长期使用过程中的可靠性的测试。
这个测试主要是通过模拟电路板在不同的环境下的使用情况来测试电路板的可靠性。
例如，测试电路板在高温、低温、高湿度、低湿度等环境下的使用情况。
电路板测试内容是非常重要的，它可以确保电路板的质量和性能，从而提高整个设备的稳定性和可靠性。
因此，在电路板设计和制造过程中，需要严格按照测试要求进行测试，以确保电路板的质量和性能。

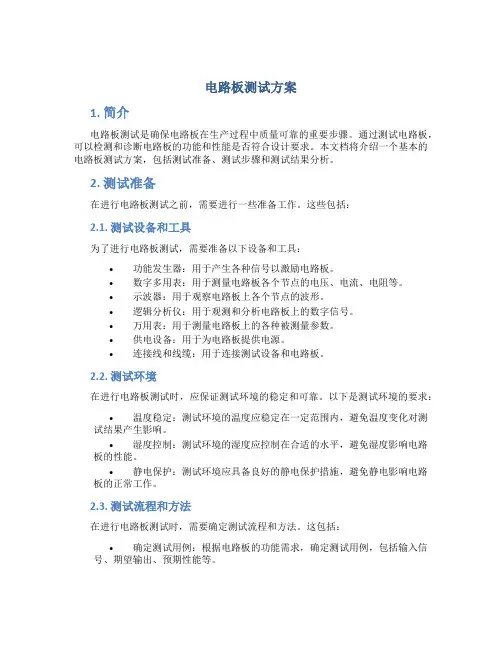

电路板测试方案
电路板测试方案1. 简介电路板测试是确保电路板在生产过程中质量可靠的重要步骤。
通过测试电路板，可以检测和诊断电路板的功能和性能是否符合设计要求。
本文档将介绍一个基本的电路板测试方案，包括测试准备、测试步骤和测试结果分析。
2. 测试准备在进行电路板测试之前，需要进行一些准备工作。
这些包括：2.1. 测试设备和工具为了进行电路板测试，需要准备以下设备和工具：•功能发生器：用于产生各种信号以激励电路板。
•数字多用表：用于测量电路板各个节点的电压、电流、电阻等。
•示波器：用于观察电路板上各个节点的波形。
•逻辑分析仪：用于观测和分析电路板上的数字信号。
•万用表：用于测量电路板上的各种被测量参数。
•供电设备：用于为电路板提供电源。
•连接线和线缆：用于连接测试设备和电路板。
2.2. 测试环境在进行电路板测试时，应保证测试环境的稳定和可靠。
以下是测试环境的要求：•温度稳定：测试环境的温度应稳定在一定范围内，避免温度变化对测试结果产生影响。
•湿度控制：测试环境的湿度应控制在合适的水平，避免湿度影响电路板的性能。
•静电保护：测试环境应具备良好的静电保护措施，避免静电影响电路板的正常工作。
2.3. 测试流程和方法在进行电路板测试时，需要确定测试流程和方法。
这包括：•确定测试用例：根据电路板的功能需求，确定测试用例，包括输入信号、期望输出、预期性能等。
•制定测试计划：根据测试用例，制定详细的测试计划，包括具体的测试步骤、测试设备和测试环境的要求。
•执行测试：根据测试计划，按照测试步骤逐一执行测试。
记录测试数据和结果。
•分析测试结果：根据测试数据和结果，分析电路板的性能，判断是否符合要求。
•修复故障：如果发现电路板存在问题，需要修复故障并重新进行测试。
3. 测试步骤下面是一个基本的电路板测试步骤示例：1.搭建测试电路：根据电路板的设计和测试需求，搭建测试电路。
连接测试设备。
2.设置测试环境：确保测试环境符合要求，包括温度、湿度和静电保护。
PCB测试工艺及技术方法详解
PCB测试工艺及技术方法详解PCB（Printed Circuit Board）测试是在PCB制造过程中对电路板进行检测和验证的过程，旨在确保电路板质量符合设计规范。
同时，通过测试，可以及早发现并修复电路板上的缺陷，以确保电路板的可靠性和性能。
1. 目视检查（Visual Inspection）目视检查是最简单的一种PCB测试方法。
操作人员使用肉眼观察电路板上的线路、焊点以及印刷图案等，以检查电路板是否存在明显缺陷，如焊点未焊接、线路之间短路等。
目视检查的好处是成本低廉，操作简单，但是效率较低，不适用于大规模生产中。
2. 声学测试（Acoustic Testing）声学测试是一种利用超声波进行无损检测的方法。
通过超声波的传播和反射来检查电路板上的缺陷，如气泡、裂纹、焊接错误等。
声学测试技术基于超声波的频率和波长的关系进行缺陷检测，可以提供更准确和可靠的结果。
然而，声学测试的设备成本较高，需要专业的技术人员进行操作。
3. 线路连通性测试（Continuity Testing）4. 高电压测试（High Voltage Testing）高电压测试是一种测试电路板绝缘强度是否达到要求的方法。
通过施加较高的电压到电路板上，检测是否存在电路之间的漏电现象。
高电压测试主要用于高压电器和高性能电子设备的PCB测试中。
需要注意的是，高电压测试时需要采取安全措施，避免对人和设备造成损害。
5. 功能测试（Functional Testing）功能测试是一种对电路板进行正常工作情况下的整体功能验证的方法。
通过将电路板连接到相应的电源和设备上，进行各种操作和测试，来检查电路板是否符合设计要求和功能规范。
功能测试可以模拟实际使用场景，测试电路板的性能、稳定性和可靠性。
功能测试一般需要使用专业的测试设备和软件，并且需要根据具体产品的功能要求进行定制。
除了以上介绍的PCB测试方法外，还有一些其他的测试方法，如热冲击测试、震动测试、环境适应性测试等。
电路板的检验标准
电路板检验标准一、外观检查1. 目的：确保电路板表面无明显划痕、凹陷、氧化等现象。
2. 方法：采用目视或放大镜进行观察。
3. 要求：电路板表面应平整、光滑，无上述不良现象。
二、尺寸检查1. 目的：确保电路板的尺寸符合设计要求。
2. 方法：使用测量工具对电路板的尺寸进行测量。
3. 要求：电路板的尺寸应符合设计要求，误差范围需符合相关标准。
三、结构检查1. 目的：检查电路板的层数、布局、连接关系等是否符合设计要求。
2. 方法：观察电路板的层数、检查各元器件的布局和连接关系，确认是否符合设计图纸。
3. 要求：电路板的层数、布局、连接关系等应符合设计要求，无错误或遗漏。
四、性能测试1. 目的：验证电路板的功能和性能是否正常。
2. 方法：按照设计要求，采用适当的测试仪器和程序进行测试。
3. 要求：电路板应满足设计要求的性能指标，误差范围需符合相关标准。
五、可靠性测试1. 目的：评估电路板的可靠性，包括耐高温、耐低温、耐湿度等性能。
2. 方法：按照相关标准进行可靠性试验，如高温存储、低温存储、湿度试验等。
3. 要求：电路板在可靠性试验过程中应无异常现象，性能稳定。
六、安全性测试1. 目的：确保电路板在安全方面无隐患，如过电压、过电流等保护功能。
2. 方法：采用模拟过电压、过电流等异常情况的方法进行测试。
3. 要求：电路板应具有相应的保护功能，确保在异常情况下能够安全运行。
七、标识检查1. 目的：确保电路板上的标识清晰、完整、无误。
2. 方法：对电路板上的标识进行观察和核对。
3. 要求：电路板上的标识应清晰可见，易于识别，并与设计要求一致。
八、材料检查1. 目的：确保电路板所使用的材料符合相关标准和设计要求。
2. 方法：核对电路板上所使用的材料类型、规格、质量等信息。
3. 要求：电路板所使用的材料应符合相关标准和设计要求，无劣质或不合格材料的使用。
电路板检测方法
电路板检测方法电路板是电子产品中不可或缺的部件，它承载着各种电子元器件，并通过导线连接它们，从而实现电子产品的功能。
因此，电路板的质量直接关系到电子产品的稳定性和可靠性。
为了确保电路板的质量，我们需要对其进行严格的检测。
本文将介绍几种常见的电路板检测方法，希望能够为大家在实际生产中提供一些帮助。
首先，我们来介绍目视检测法。
目视检测是最简单、最直观的一种检测方法，它不需要任何专门的设备，只需要用肉眼观察电路板的外观即可。
通过目视检测，我们可以观察电路板上是否存在焊接不良、元器件损坏、线路断路等问题。
目视检测法虽然简单，但却是电路板检测中的第一道关卡，也是最为重要的一道关卡。
其次，我们介绍探针测试法。
探针测试法是一种常用的电路板检测方法，它通过使用特制的测试探针，对电路板上的导线和元器件进行电学测试。
通过探针测试，我们可以准确地检测出电路板上的导通情况、电阻值、电容值等重要参数，从而判断电路板是否正常工作。
探针测试法需要使用专门的测试设备，但其检测结果准确可靠，是电路板生产中不可或缺的一部分。
另外，我们还有X射线检测法。
X射线检测法是一种非常先进的电路板检测方法，它通过使用X射线照射电路板，从而观察电路板内部的结构和连接情况。
通过X射线检测，我们可以清晰地看到电路板上各个元器件的布局、焊接情况，以及线路的连接情况。
X射线检测法可以帮助我们发现电路板上的隐蔽缺陷，提高电路板的可靠性和稳定性。
最后，我们介绍热像检测法。
热像检测法是一种利用红外热像仪进行检测的方法，它通过观察电路板上的热分布情况，来判断电路板上是否存在热点、短路、过热等问题。
热像检测法可以帮助我们及时发现电路板上的热问题，避免因热引起的元器件损坏和线路断路，提高电路板的可靠性和稳定性。
综上所述，电路板的质量直接关系到电子产品的稳定性和可靠性，因此我们需要对电路板进行严格的检测。
目视检测法、探针测试法、X射线检测法和热像检测法是电路板检测中常用的方法，它们各有特点，可以相互补充，从而确保电路板的质量。
pcb测试项目及标准
PCB测试项目及标准一、概述本篇文档旨在介绍PCB（Printed Circuit Board，印刷电路板）测试中常见的三个项目及其对应的测试标准。
这些项目包括外观检查、电气连通性测试和功能测试。
通过对这些项目的了解和实施，可以确保PCB的质量和性能满足设计要求。
二、外观检查1. 目的：外观检查主要为了检测PCB的物理缺陷和外观问题，如划痕、污垢、气泡、短路等。
2. 测试标准：a) PCB板面无明显的划痕、污垢和气泡。
b) 焊盘、走线和元件无短路现象。
c) 元件安装正确，无漏装、错装现象。
d) PCB板边无毛刺，切割整齐。
三、电气连通性测试1. 目的：电气连通性测试用于检测PCB上各电气连接部分的功能性，确保导线和焊盘之间的连接正常，满足设计要求的导通性和绝缘性。
2. 测试标准：a) 导通性测试：采用万用表或专用导通测试仪器进行测试，要求导线电阻值在规定范围内（一般为小于0.1欧姆）。
b) 绝缘性测试：采用高压绝缘测试仪器，对PCB上的不同电位部分进行绝缘性能检测，确保绝缘电阻值大于规定值（通常大于100M 欧姆）。
四、功能测试1. 目的：功能测试用于验证PCB在实际使用环境中的性能表现，检查各项功能是否正常工作。
2. 测试标准：a) 根据产品规格书或设计要求，对PCB的各项功能进行逐一测试，确保其满足设计要求。
b) 对于具有显示功能的PCB，需观察显示效果，包括字符清晰度、反应速度等。
c) 对于具有按键或其他输入设备的PCB，需逐一测试其输入功能，确保正常工作。
d) 对于具有电源部分的PCB，需进行电源稳定性及耗电量等测试。
PCB电路板的3个检测方法
PCB电路板的3个检测方法PCB是指印刷电路板，是一种通过印刷的方式在绝缘基板上形成导电线路和组件安装位置的电子元器件的载体。
在PCB的生产和组装过程中，需要进行严格的检测以确保电路板的质量和可靠性。
下面将介绍三种常用的PCB电路板检测方法。
第一种方法是目视检查。
目视检查是最简单、最常用的一种检测方法。
生产过程中，工人可以通过肉眼观察电路板的外观、焊接质量等方面来判断其质量。
例如，工人可以检查焊盘的锡浆是否均匀涂覆，焊点是否光亮，器件是否正确安装等。
目视检查可以快速发现一些明显的不良问题，但是对于一些微小的质量问题可能无法发现。
第二种方法是电子测试。
电子测试是利用电子测试仪器对电路板进行全面的电性能测试。
可以通过测试仪器来检测电路板的导通性、绝缘性、电阻、电容、电感等参数。
通过电子测试可以快速、准确地检测到电路板中的故障和不良问题，是一种非常有效的检测方法。
电子测试可以用于检测PCB的每个电气连接、元器件的正确性以及电路板整体的电性能。
第三种方法是X射线检测。
X射线检测是一种非常精密、高度自动化的检测方法。
通过将电路板置于X射线源下，利用X射线的穿透特性来观察电路板内部的结构和元器件安装情况。
X射线检测可以检测到一些难以通过目视检查和电子测试检测到的问题，例如焊点内部的气泡、结构缺陷等。
X射线检测可以提供高分辨率的图像，可以帮助工人发现电路板的隐藏问题，提高产品的质量和可靠性。
除了以上三种方法之外，还有一些其他的PCB电路板检测方法，如红外热成像检测、声音检测等。
这些方法可以根据具体的检测需求和设备条件选择使用，以达到检测的目的。
总之，PCB电路板的检测是确保电路板质量和可靠性的重要环节。
目视检查、电子测试和X射线检测是常用的三种检测方法。
通过这些方法的组合使用，可以有效地发现电路板中的不良问题和潜在风险，提高PCB电路板产品的质量和可靠性。

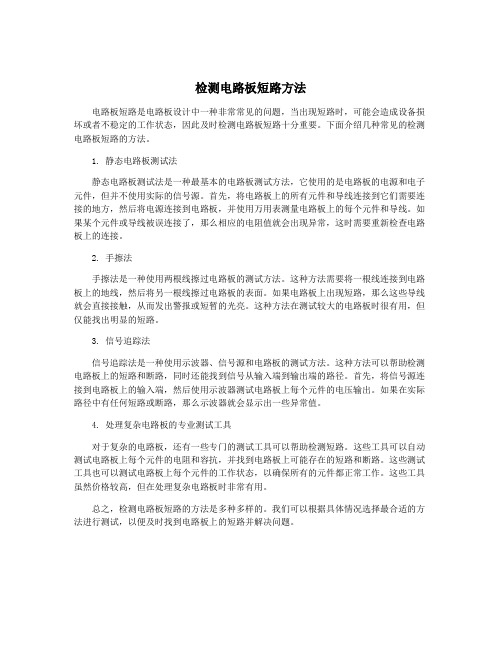

检测电路板短路方法
检测电路板短路方法电路板短路是电路板设计中一种非常常见的问题，当出现短路时，可能会造成设备损坏或者不稳定的工作状态，因此及时检测电路板短路十分重要。
下面介绍几种常见的检测电路板短路的方法。
1. 静态电路板测试法静态电路板测试法是一种最基本的电路板测试方法，它使用的是电路板的电源和电子元件，但并不使用实际的信号源。
首先，将电路板上的所有元件和导线连接到它们需要连接的地方，然后将电源连接到电路板，并使用万用表测量电路板上的每个元件和导线。
如果某个元件或导线被误连接了，那么相应的电阻值就会出现异常，这时需要重新检查电路板上的连接。
2. 手擦法手擦法是一种使用两根线擦过电路板的测试方法。
这种方法需要将一根线连接到电路板上的地线，然后将另一根线擦过电路板的表面。
如果电路板上出现短路，那么这些导线就会直接接触，从而发出警报或短暂的光亮。
这种方法在测试较大的电路板时很有用，但仅能找出明显的短路。
3. 信号追踪法信号追踪法是一种使用示波器、信号源和电路板的测试方法。
这种方法可以帮助检测电路板上的短路和断路，同时还能找到信号从输入端到输出端的路径。
首先，将信号源连接到电路板上的输入端，然后使用示波器测试电路板上每个元件的电压输出。
如果在实际路径中有任何短路或断路，那么示波器就会显示出一些异常值。
4. 处理复杂电路板的专业测试工具对于复杂的电路板，还有一些专门的测试工具可以帮助检测短路。
这些工具可以自动测试电路板上每个元件的电阻和容抗，并找到电路板上可能存在的短路和断路。
这些测试工具也可以测试电路板上每个元件的工作状态，以确保所有的元件都正常工作。
这些工具虽然价格较高，但在处理复杂电路板时非常有用。
总之，检测电路板短路的方法是多种多样的。
我们可以根据具体情况选择最合适的方法进行测试，以便及时找到电路板上的短路并解决问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路板测试、检验及规范1、Acceptability，acceptance 允收性，允收前者是指在对半成品或成品进行检验时，所应遵守的各种作业条件及成文准则。
后者是指执行允收检验的过程，如Acceptance Test。
2、Acceptable Quality Level(AQL)允收品质水准系指被验批在抽检时，认为能满足工程要求之"不良率上限"，或指百分缺点数之上限。
AQL并非为保护某特别批而设，而是针对连续批品质所定的保证。
3、Air Inclusion 气泡夹杂在板材进行液态物料涂布工程时，常会有气泡残存在涂料中，如胶片树脂中的气泡，或绿漆印膜中的气泡等，这种夹杂的气泡对板子电性或物性都很不好。
4、AOI 自动光学检验Automatic Optical Inspection，是利用普通光线或雷射光配合计算机程序，对电路板面进行外观的视觉检验，以代替人工目检的光学设备。
5、AQL 品质允收水准Acceptable Quality Level，在大量产品的品检项目中，抽取少量进行检验，再据以决定整批动向的品管技术。
6、ATE 自动电测设备为保证完工的电路板其线路系统的通顺，故需在高电压(如250 V)多测点的泛用型电测母机上，采用特定接点的针盘对板子进行电测，此种泛用型的测试机谓之Automatic Testing Equipment。
7、Blister 局部性分层或起泡在电路制程中常会发生局部板面或局部板材间之分层，或局部铜箔浮离的情形，均称为Blister。
另在一般电镀过程中亦常因底材处理不洁，而发生镀层起泡的情形，尤其以镀银对象在后烘烤中最容易起泡。
8、Bow，Bowing 板弯当板子失去其应有的平坦度(Flatness)后，以其凹面朝下放在平坦的台面上，若无法保持板角四点落在一个平面上时，则称为板弯或板翘(Warp 或Warpage)，若只能三点落在平面上时，称为板扭(Twist)。
不过通常这种扭翘的情况很轻微不太明显时，一律俗称为板翘(Warpage)。
9、Break-Out 破出是指所钻的孔已自配圆(Pad)范畴内破出形成断环情形；即孔位与待钻孔的配圆(Pad)二者之间并未对准，使得两个圆心并未落在一点上。
当然钻孔及影像转移二者都有可能是对不准或破出的原因。
但板子上好几千个孔，不可能每个都能对准，只要未发生"破出"，而所形成的孔环其最窄处尚未低于规格(一般是2 mil 以上)，则可允收。
10、Bridging 搭桥、桥接指两条原本应相互隔绝的线路之间，所发生的不当短路而言。
11、Certificate证明文书当一特定的"人员训练"或"品质试验"执行完毕，且符合某一专业标准时，特以书面文字记载以兹证明的文件，谓之Certificate。
12、Check List 检查清单广义是指在各种操作前，为了安全考虑所应逐一检查的项目。
狭义指的是在PBC 业中，客户到现场却对品质进行了解，而逐一稽查的各种项目。
13、Continuity 连通性指电路中(Circuits)电流之流通是否顺畅的情形。
另有Continuity Testing是指对各线路通电情况所进行的测试，即在各线路的两端各找出两点，分别以弹性探针与之做紧迫接触(全板以针床实施之)，然后施加指定的电压(通常为实用电压的两倍)，对其进行"连通性试验"，也就是俗称的Open/Short Testing (断短路试验)。
14、Coupon，Test Coupon 板边试样电路板欲了解其细部品质，尤其是多层板的通孔结构，不能只靠外观检查及电性测试，还须对其结构做进一步的微切片(Microsectioning)显微检查。
因此需在板边一处或多处，设置额外的"通孔及线路"图样，做为监视该片板子结构完整性(Structure Integraty)的解剖切片配合试样(Conformal Coupon)。
品质特严者，凡当切样不及格时，该片板子也将不能出货。
注意；这种板边切片，不但可当成出货的品检项目，也可做为问题之对策研究，及品质改进的监视工具。
除微切片试样外，板边有时也加设一种检查"特性阻抗" 的特殊Coupon，以检查每片多层板的"阻抗值"是否仍控制在所规定的范围内。
15、Crazing 白斑是指基板外观上的缺点，可能是由于局部的玻纤布与环氧树脂之间，或布材本身的纱束之间出现分裂，由外表可看到白色区域称为Crazing。
较小而又只在织点上出现者，称为"白点"(Measling)。
另外当组装板外表所涂布的护形膜(Conformal Coating)，其破裂也称为Crazing。
通常一般日用品瓷器，或瓷砖，在长时间使用老化后，也因与力的释放，而在表面上出现不规则的裂纹，亦称为Crazing。
16、Crosshatch Testing十字割痕试验是对板面皮膜附着力的一种破坏性试验。
系按ASTM D3359之胶带撕起法为蓝本而稍加改变，针对板面各种干湿式皮膜的附着力试验。
采多刃口之割划刀在皮膜表面垂直纵横割划，切成许多小方块再以胶带紧压然后用力撕起。
各方块切口平滑且全未撕脱者以予5分，切口均有破屑又被撕起的方块在35～65% 之间者只给1分，更糟者为0分。
连做数次进行对比，其总积分即为皮膜附着力的评分数。
17、Dendritic Growth 枝状生长指电路板面两导体之间在湿气环境中，又受到长期电压(偏压)的影响，而出现金属离子性之树枝状蔓延生长，最后将越过绝缘的板材表面形成搭接，发生漏电或短路的情形，谓之"枝状生长"。
又当其不断渗入绝缘材料中时，则称为Dendritic Migration 或Dentrices。
18、Deviation 偏差指所测得的数据并不好，其与正常允收规格之间的差距，谓之Deviation。
19、Eddy Current涡电流在PCB业中，是一种测量各种皮膜厚度的工作原理及方法，可测非磁性金属底材之非导体皮膜厚度（如铜面的树脂层或绿漆厚度）当在一铁心的测头(Probe)上绕以线圈，施加高频率振荡的交流电(100KHz~6MHz)，而令其产生磁场。
当此测头接触待测厚的表面时，其底金属层中（如铜）会被感应而产生"涡电流"，此涡电流的讯号又会测头所侦测到。
凡表面非导体皮膜愈厚者，其阻绝涡电流的效果愈大，使测头能接受到的讯号也愈弱。
反之膜愈薄者，则测头能接受到的讯号愈强。
因而可利用此种原理对非导体皮膜进行测厚。
一般可测铝材表面的阳极处理膜厚度，铜箔基板上的基材厚度，及任何类似的组合。
一般电路系统中也会产生涡电流，但却为只能发热而浪费掉的无效电流。
20、Dish Down 碟型下陷指电路板面铜导体线路上有局部区域，因受到压合时不当的圆形压陷，且经蚀刻后又不巧仍留在线路上，称为"碟陷"。
在高速传输的线路中，此种局部下陷处会造成阻抗值的突然变化，对整体功能不利，故应尽量设法避免。
21、Edge-Dip Solderability Test板边焊锡性测试是一种电路板( 或其它零件脚)焊锡性的简易测试法，可将特定线路的样板，在沾过助焊剂后，以测试机或手操作方式夹住，垂直慢慢压入熔融的锡池内，停留1~2秒后再以定速取出，洗净后可观察板子表面导体或通孔的沾锡性情形。
22、Eyelet 铆眼是一种青铜或黄铜制作的空心铆钉，当电路板上发现某一通孔断裂时，即可加装上这种"Eyelet"，不但可维持导电功能，亦可接受插焊零件。
不过由于业界对电路板品质的要求日严，使得补加Eyelet 的机会也愈来愈少了。
23、Failure 故障，损坏指产品或零组件无法达成正常功能之情形。
24、Fault 缺陷，瑕疵当零组件或产品上出现一些不合规范的品质缺点，或因不良因素而无法进行正常操作时，谓之Fault。
25、Fiber Exposure 玻纤显露是指基材表面当受到外来的机械摩擦、化学反应等攻击后，可能失去其外表所覆盖的树脂层（Butter Coat），露出底材的玻纤布，称为"Fiber Exposure"，又称为"Weave Exposure织纹显露"，在孔壁上出现切削不齐的玻纤束则称为玻纤突出（Protrusion）。
26、First Article 首产品各种零件或组装产品，为了达到顺利量产的目的，各已成熟的工序、设备、用料及试验检验等，在整体配合程度是否仍有瑕疵，而所得到的产品是否能够符合各种既定的要求等，皆应事先充分了解，使于量产之前尚有修正的机会。
为了此等目的而试产的首件或首批小量产品，称为First Article。
27、First Pass-Yield 初检良品率制造完工的产品，按既定的规范对各待检项目做过初检后，已合格的产品占全数产品的比例，称为初检良品率（或称First Accept Rate ），是制程管理良好与否的一种具体指针。
28、Fixture 夹具指协助产品在制程中进行各种操作的工具，如电路板进行电测的针盘，就是一种重要的夹具。
日文称为"治具"。
29、Flashover 闪络指板面上两导体线路之间（即使已有绿漆），当有电压存在时，其间绝缘物的表面产生一种"击穿性的放电"（Disruptive discharge），称为"闪络"。
30、Flatness平坦度是板弯(Bow)板翘(Twist)的新式表达法。
早期在波焊插装时代的板子，对板面平坦度的要求不太讲究，IPC规范对一般板厚的上限要求是1％。
近年之SMT 时代，板子整体平坦对锡膏焊点的影响极大，已严加要求不平坦的弯翘程度必须低于0.7％，甚至0.5％。
因而各种规范中均改以观念更为强烈的"平坦度"代替早期板弯与板翘等用语。
31、Foreign Material 外来物，异物广义是指纯质或调制的各种原物料中，存在一些不正常的外来物，如槽液中的灰、砂、与阻剂碎屑；或指板材树脂中与镀层的异常颗粒等。
狭意则专指熔锡层或焊锡层中被全封或半掩的异物，形成粗糙、缩锡，或块状不均匀的外表。
32、Gage，Gauge 量规此二字皆指测量所用的测计，如测孔径的"孔规"即是。
33、Golden Board 测试用标准板指完工的电路板在进行电性连通性(Continuity)测试时(Testing)，必须要有一片已确知完好正确的同料号板子做为对比，此标准板称为Golden Board。
