sus304不锈钢固溶处理的具体工艺过程
- 格式:docx
- 大小:16.23 KB
- 文档页数:1

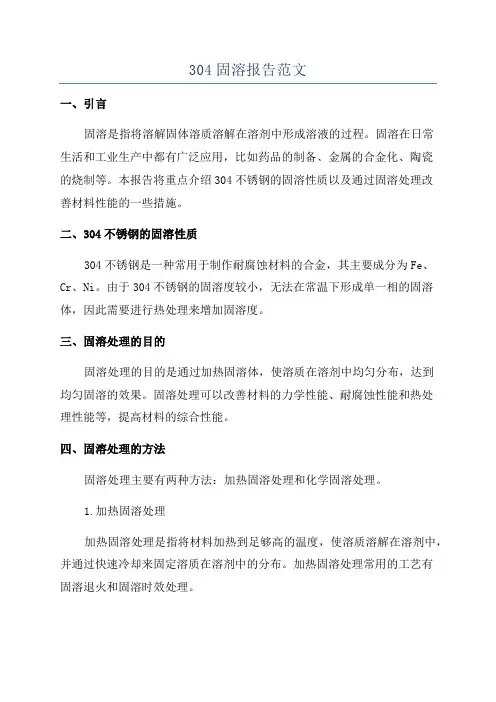

304固溶报告范文一、引言固溶是指将溶解固体溶质溶解在溶剂中形成溶液的过程。
固溶在日常生活和工业生产中都有广泛应用,比如药品的制备、金属的合金化、陶瓷的烧制等。
本报告将重点介绍304不锈钢的固溶性质以及通过固溶处理改善材料性能的一些措施。
二、304不锈钢的固溶性质304不锈钢是一种常用于制作耐腐蚀材料的合金,其主要成分为Fe、Cr、Ni。
由于304不锈钢的固溶度较小,无法在常温下形成单一相的固溶体,因此需要进行热处理来增加固溶度。
三、固溶处理的目的固溶处理的目的是通过加热固溶体,使溶质在溶剂中均匀分布,达到均匀固溶的效果。
固溶处理可以改善材料的力学性能、耐腐蚀性能和热处理性能等,提高材料的综合性能。
四、固溶处理的方法固溶处理主要有两种方法:加热固溶处理和化学固溶处理。
1.加热固溶处理加热固溶处理是指将材料加热到足够高的温度,使溶质溶解在溶剂中,并通过快速冷却来固定溶质在溶剂中的分布。
加热固溶处理常用的工艺有固溶退火和固溶时效处理。
固溶退火是将304不锈钢加热到860-900摄氏度,在此温度下保持一段时间,然后迅速冷却。
这种处理方法可以改善不锈钢的塑性和韧性,同时也能增加材料的强度和硬度。
固溶时效处理是在固溶退火的基础上,再将材料加热到较低的温度进行保温,使固溶体中的溶质析出形成细小均匀的沉淀相。
这种处理方法可以增加材料的强度和耐腐蚀性能。
2.化学固溶处理化学固溶处理是指利用化学反应来改变材料的固溶状态。
常用的化学固溶处理方法有电解固溶处理和溶液固溶处理。
电解固溶处理是通过在含有一定浓度的电解液中施加电流来改变材料的固溶状态。
这种处理方法可以控制固溶相的分布和形态,适用于形状复杂的工件。
溶液固溶处理是将材料浸泡在一定浓度的溶液中,使溶质溶解在溶剂中改变固溶体的组成。
这种处理方法适用于形状简单的材料,可以迅速改变材料的性能。
五、固溶处理后的效果经过固溶处理后,304不锈钢的性能得到了明显改善。
固溶处理可以提高材料的强度和硬度,同时还能增加材料的塑性和韧性。

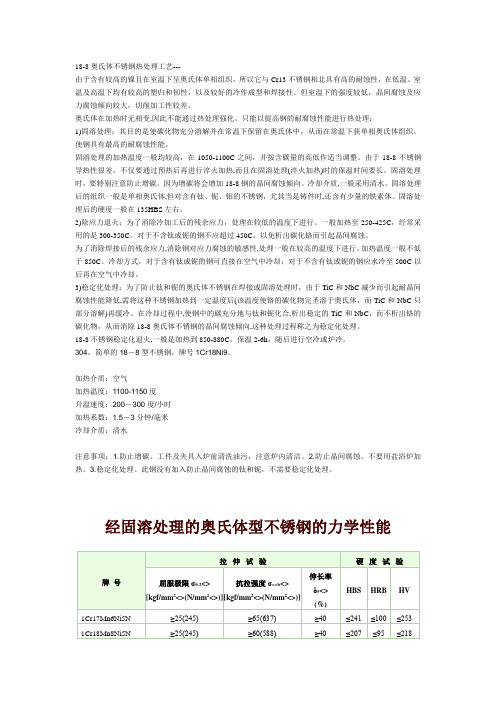

18-8奥氏体不锈钢热处理工艺---由于含有较高的镍且在室温下呈奥氏体单相组织,所以它与Cr13不锈钢相北具有高的耐蚀性,在低温、室温及高温下均有较高的塑归和韧性,以及较好的冷作成型和焊接性。
但室温下的强度较低,晶间腐蚀及应力腐蚀倾向较大,切削加工性较差。
奥氏体在加热时无相变,因此不能通过热处理强化。
只能以提高钢的耐腐蚀性能进行热处理:1)固溶处理;其目的是使碳化物充分溶解并在常温下保留在奥氏体中,从而在常温下获单相奥氏体组织,使钢具有最高的耐腐蚀性能。
固溶处理的加热温度一般均较高,在1050-1100C之间,并按含碳量的高低作适当调整。
由于18-8不锈钢导热性很差,不仅要通过预热后再进行淬火加热,而且在固溶处理(淬火加热)时的保温时间要长。
固溶处理时,要特别注意防止增碳。
因为增碳将会增加18-8钢的晶间腐蚀倾向。
冷却介质,一般采用清水。
固溶处理后的组织一般是单相奥氏体,但对含有钛、铌、钼的不锈钢,尤其当是铸件时,还含有少量的铁素体。
固溶处理后的硬度一般在135HBS左右。
2)除应力退火;为了消除冷加工后的残余应力,处理在较低的温度下进行。
一般加热至250-425C,经常采用的是300-350C。
对于不含钛或铌的钢不应超过450C,以免析出碳化铬而引起晶间腐蚀。
为了消除焊接后的残余应力,消除钢对应力腐蚀的敏感性,处理一般在较高的温度下进行。
加热温度一般不低于850C。
冷却方式,对于含有钛或铌的钢可直接在空气中冷却;对于不含有钛或铌的钢应水冷至500C以后再在空气中冷却。
3)稳定化处理;为了防止钛和铌的奥氏体不锈钢在焊接或固溶处理时,由于TiC和NbC减少而引起耐晶间腐蚀性能降低,需将这种不锈钢加热到一定温度后(该温度使铬的碳化物完圣溶于奥氏体,而TiC和NbC只部分溶解)再缓冷。
在冷却过程中,使钢中的碳充分地与钛和铌化合,析出稳定的TiC和NbC,而不析出铬的碳化物,从而消除18-8奥氏体不锈钢的晶间腐蚀倾向,这种处理过程称之为稳定化处理。

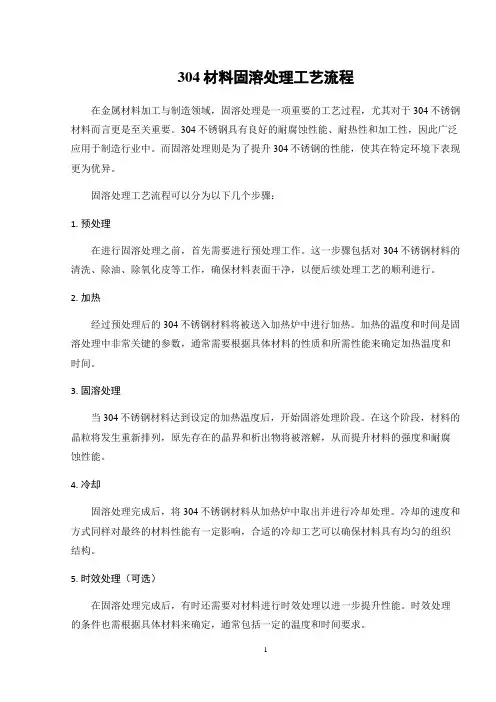

304材料固溶处理工艺流程在金属材料加工与制造领域,固溶处理是一项重要的工艺过程,尤其对于304不锈钢材料而言更是至关重要。
304不锈钢具有良好的耐腐蚀性能、耐热性和加工性,因此广泛应用于制造行业中。
而固溶处理则是为了提升304不锈钢的性能,使其在特定环境下表现更为优异。
固溶处理工艺流程可以分为以下几个步骤:1. 预处理在进行固溶处理之前,首先需要进行预处理工作。
这一步骤包括对304不锈钢材料的清洗、除油、除氧化皮等工作,确保材料表面干净,以便后续处理工艺的顺利进行。
2. 加热经过预处理后的304不锈钢材料将被送入加热炉中进行加热。
加热的温度和时间是固溶处理中非常关键的参数,通常需要根据具体材料的性质和所需性能来确定加热温度和时间。
3. 固溶处理当304不锈钢材料达到设定的加热温度后,开始固溶处理阶段。
在这个阶段,材料的晶粒将发生重新排列,原先存在的晶界和析出物将被溶解,从而提升材料的强度和耐腐蚀性能。
4. 冷却固溶处理完成后,将304不锈钢材料从加热炉中取出并进行冷却处理。
冷却的速度和方式同样对最终的材料性能有一定影响,合适的冷却工艺可以确保材料具有均匀的组织结构。
5. 时效处理(可选)在固溶处理完成后,有时还需要对材料进行时效处理以进一步提升性能。
时效处理的条件也需根据具体材料来确定,通常包括一定的温度和时间要求。
通过以上工艺流程,304不锈钢材料经过固溶处理后可以具备更高的强度、硬度和耐腐蚀性能,适用于更为苛刻的工程环境。
固溶处理工艺的精准控制和合理设计将直接影响到材料的最终品质,因此在实际生产中需要严格遵循相应的工艺要求,确保固溶处理效果达到预期目标。

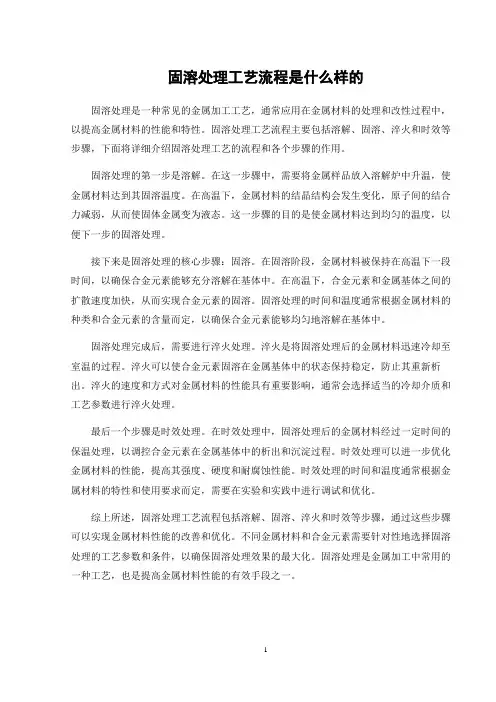

固溶处理工艺流程是什么样的固溶处理是一种常见的金属加工工艺,通常应用在金属材料的处理和改性过程中,以提高金属材料的性能和特性。
固溶处理工艺流程主要包括溶解、固溶、淬火和时效等步骤,下面将详细介绍固溶处理工艺的流程和各个步骤的作用。
固溶处理的第一步是溶解。
在这一步骤中,需要将金属样品放入溶解炉中升温,使金属材料达到其固溶温度。
在高温下,金属材料的结晶结构会发生变化,原子间的结合力减弱,从而使固体金属变为液态。
这一步骤的目的是使金属材料达到均匀的温度,以便下一步的固溶处理。
接下来是固溶处理的核心步骤:固溶。
在固溶阶段,金属材料被保持在高温下一段时间,以确保合金元素能够充分溶解在基体中。
在高温下,合金元素和金属基体之间的扩散速度加快,从而实现合金元素的固溶。
固溶处理的时间和温度通常根据金属材料的种类和合金元素的含量而定,以确保合金元素能够均匀地溶解在基体中。
固溶处理完成后,需要进行淬火处理。
淬火是将固溶处理后的金属材料迅速冷却至室温的过程。
淬火可以使合金元素固溶在金属基体中的状态保持稳定,防止其重新析出。
淬火的速度和方式对金属材料的性能具有重要影响,通常会选择适当的冷却介质和工艺参数进行淬火处理。
最后一个步骤是时效处理。
在时效处理中,固溶处理后的金属材料经过一定时间的保温处理,以调控合金元素在金属基体中的析出和沉淀过程。
时效处理可以进一步优化金属材料的性能,提高其强度、硬度和耐腐蚀性能。
时效处理的时间和温度通常根据金属材料的特性和使用要求而定,需要在实验和实践中进行调试和优化。
综上所述,固溶处理工艺流程包括溶解、固溶、淬火和时效等步骤,通过这些步骤可以实现金属材料性能的改善和优化。
不同金属材料和合金元素需要针对性地选择固溶处理的工艺参数和条件,以确保固溶处理效果的最大化。
固溶处理是金属加工中常用的一种工艺,也是提高金属材料性能的有效手段之一。
1。
304不锈钢是一种常用的不锈钢材料,具有良好的耐腐蚀性能。

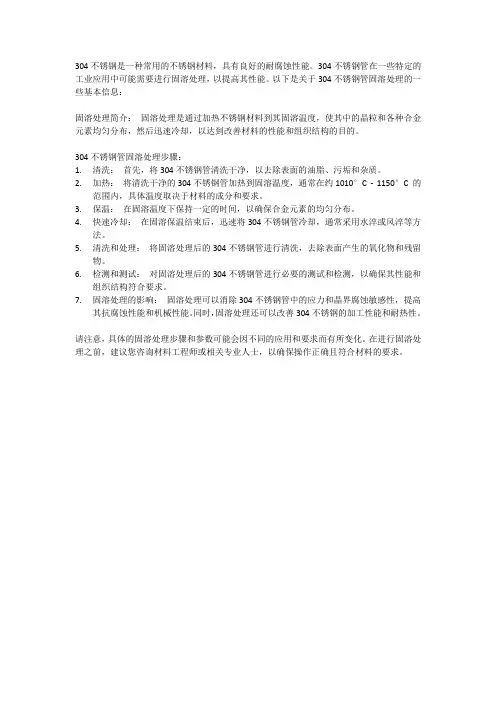

304不锈钢管在一些特定的工业应用中可能需要进行固溶处理,以提高其性能。
以下是关于304不锈钢管固溶处理的一些基本信息:
固溶处理简介:固溶处理是通过加热不锈钢材料到其固溶温度,使其中的晶粒和各种合金元素均匀分布,然后迅速冷却,以达到改善材料的性能和组织结构的目的。
304不锈钢管固溶处理步骤:
1.清洗:首先,将304不锈钢管清洗干净,以去除表面的油脂、污垢和杂质。
2.加热:将清洗干净的304不锈钢管加热到固溶温度,通常在约1010°C - 1150°C 的
范围内,具体温度取决于材料的成分和要求。
3.保温:在固溶温度下保持一定的时间,以确保合金元素的均匀分布。
4.快速冷却:在固溶保温结束后,迅速将304不锈钢管冷却,通常采用水淬或风淬等方
法。
5.清洗和处理:将固溶处理后的304不锈钢管进行清洗,去除表面产生的氧化物和残留
物。
6.检测和测试:对固溶处理后的304不锈钢管进行必要的测试和检测,以确保其性能和
组织结构符合要求。
7.固溶处理的影响:固溶处理可以消除304不锈钢管中的应力和晶界腐蚀敏感性,提高
其抗腐蚀性能和机械性能。
同时,固溶处理还可以改善304不锈钢的加工性能和耐热性。
请注意,具体的固溶处理步骤和参数可能会因不同的应用和要求而有所变化。
在进行固溶处理之前,建议您咨询材料工程师或相关专业人士,以确保操作正确且符合材料的要求。

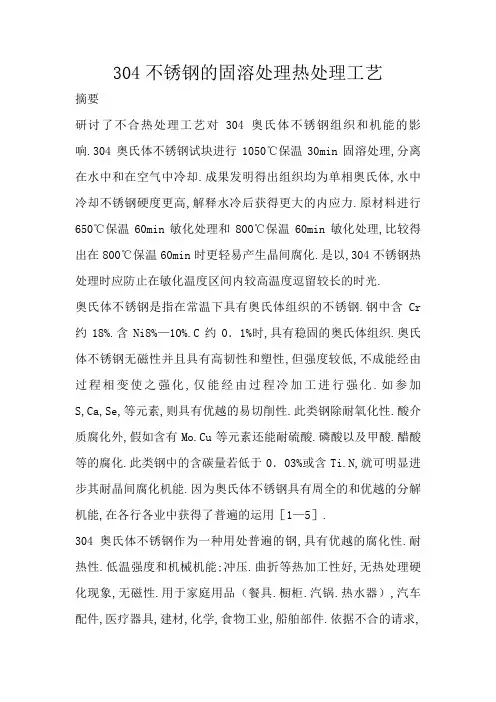

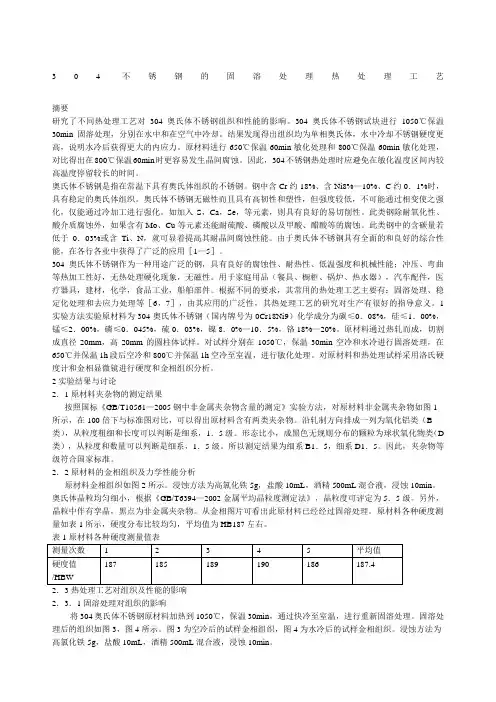

304不锈钢的固溶处理热处理工艺摘要研究了不同热处理工艺对304奥氏体不锈钢组织和性能的影响。
304奥氏体不锈钢试块进行1050℃保温30min固溶处理,分别在水中和在空气中冷却。
结果发现得出组织均为单相奥氏体,水中冷却不锈钢硬度更高,说明水冷后获得更大的内应力。
原材料进行650℃保温60min敏化处理和800℃保温60min敏化处理,对比得出在800℃保温60min时更容易发生晶间腐蚀。
因此,304不锈钢热处理时应避免在敏化温度区间内较高温度停留较长的时间。
奥氏体不锈钢是指在常温下具有奥氏体组织的不锈钢。
钢中含Cr约18%、含Ni8%—10%、C约0.1%时,具有稳定的奥氏体组织。
奥氏体不锈钢无磁性而且具有高韧性和塑性,但强度较低,不可能通过相变使之强化,仅能通过冷加工进行强化。
如加入S,Ca,Se,等元素,则具有良好的易切削性。
此类钢除耐氧化性、酸介质腐蚀外,如果含有Mo、Cu等元素还能耐硫酸、磷酸以及甲酸、醋酸等的腐蚀。
此类钢中的含碳量若低于0.03%或含Ti、N,就可显着提高其耐晶间腐蚀性能。
由于奥氏体不锈钢具有全面的和良好的综合性能,在各行各业中获得了广泛的应用[1—5]。
304奥氏体不锈钢作为一种用途广泛的钢,具有良好的腐蚀性、耐热性、低温强度和机械性能;冲压、弯曲等热加工性好,无热处理硬化现象,无磁性。
用于家庭用品(餐具、橱柜、锅炉、热水器),汽车配件,医疗器具,建材,化学,食品工业,船舶部件。
根据不同的要求,其常用的热处理工艺主要有:固溶处理、稳定化处理和去应力处理等[6,7],由其应用的广泛性,其热处理工艺的研究对生产有很好的指导意义。
1实验方法实验原材料为304奥氏体不锈钢(国内牌号为0Cr18Ni9)化学成分为碳≤0.08%,硅≤1.00%,锰≤2.00%,磷≤0.045%,硫0.03%,镍8.0%—10.5%,铬18%—20%。
原材料通过热轧而成,切割成直径20mm,高20mm的圆柱体试样。

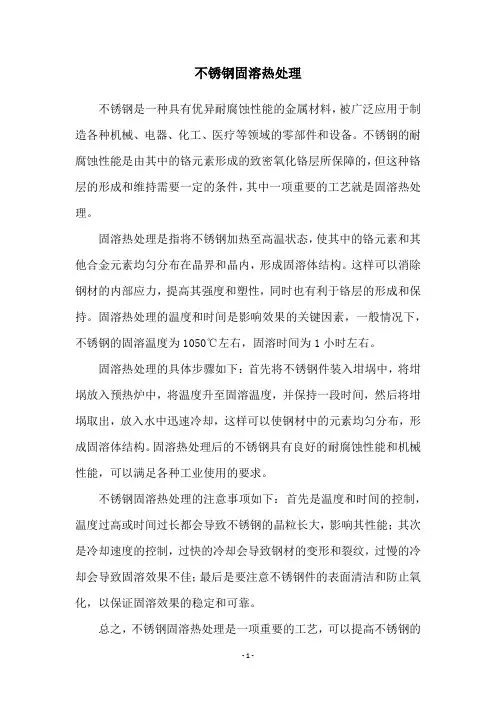

不锈钢固溶热处理
不锈钢是一种具有优异耐腐蚀性能的金属材料,被广泛应用于制造各种机械、电器、化工、医疗等领域的零部件和设备。
不锈钢的耐腐蚀性能是由其中的铬元素形成的致密氧化铬层所保障的,但这种铬层的形成和维持需要一定的条件,其中一项重要的工艺就是固溶热处理。
固溶热处理是指将不锈钢加热至高温状态,使其中的铬元素和其他合金元素均匀分布在晶界和晶内,形成固溶体结构。
这样可以消除钢材的内部应力,提高其强度和塑性,同时也有利于铬层的形成和保持。
固溶热处理的温度和时间是影响效果的关键因素,一般情况下,不锈钢的固溶温度为1050℃左右,固溶时间为1小时左右。
固溶热处理的具体步骤如下:首先将不锈钢件装入坩埚中,将坩埚放入预热炉中,将温度升至固溶温度,并保持一段时间,然后将坩埚取出,放入水中迅速冷却,这样可以使钢材中的元素均匀分布,形成固溶体结构。
固溶热处理后的不锈钢具有良好的耐腐蚀性能和机械性能,可以满足各种工业使用的要求。
不锈钢固溶热处理的注意事项如下:首先是温度和时间的控制,温度过高或时间过长都会导致不锈钢的晶粒长大,影响其性能;其次是冷却速度的控制,过快的冷却会导致钢材的变形和裂纹,过慢的冷却会导致固溶效果不佳;最后是要注意不锈钢件的表面清洁和防止氧化,以保证固溶效果的稳定和可靠。
总之,不锈钢固溶热处理是一项重要的工艺,可以提高不锈钢的
性能和耐腐蚀性能,是制造高质量不锈钢产品的必要工艺之一。
在实际应用中,需要严格控制固溶温度和时间,并注意冷却速度和表面清洁等细节,以保证固溶效果的稳定和可靠。
304不锈钢的固溶热处理工艺304不锈钢的固溶处理热处理工艺摘要研究了不同热处理工艺对304奥氏体不锈钢组织和性能的影响。
304奥氏体不锈钢试块进行1050℃保温30min固溶处理,分别在水中和在空气中冷却。
结果发现得出组织均为单相奥氏体,水中冷却不锈钢硬度更高,说明水冷后获得更大的内应力。
原材料进行650℃保温60min敏化处理和800℃保温60min敏化处理,对比得出在800℃保温60min时更容易发生晶间腐蚀。
因此,304不锈钢热处理时应避免在敏化温度区间内较高温度停留较长的时间。
奥氏体不锈钢是指在常温下具有奥氏体组织的不锈钢。
钢中含Cr约18%、含Ni8%—10%、C约0.1%时,具有稳定的奥氏体组织。
奥氏体不锈钢无磁性而且具有高韧性和塑性,但强度较低,不可能通过相变使之强化,仅能通过冷加工进行强化。
如加入S,Ca,Se,等元素,则具有良好的易切削性。
此类钢除耐氧化性、酸介质腐蚀外,如果含有Mo、Cu等元素还能耐硫酸、磷酸以及甲酸、醋酸等的腐蚀。
此类钢中的含碳量若低于0.03%或含Ti、N,就可显著提高其耐晶间腐蚀性能。
由于奥氏体不锈钢具有全面的和良好的综合性能,在各行各业中获得了广泛的应用[1—5]。
304奥氏体不锈钢作为一种用途广泛的钢,具有良好的腐蚀性、耐热性、低温强度和机械性能;冲压、弯曲等热加工性好,无热处理硬化现象,无磁性。
用于家庭用品(餐具、橱柜、锅炉、热水器),汽车配件,医疗器具,建材,化学,食品工业,船舶部件。
根据不同的要求,其常用的热处理工艺主要有:固溶处理、稳定化处理和去应力处理等[6,7],由其应用的广泛性,其热处理工艺的研究对生产有很好的指导意义。
1实验方法实验原材料为304奥氏体不锈钢(国内牌号为0Cr18Ni9)化学成分为碳≤0.08%,硅≤1.00%,锰≤2.00%,磷≤0.045%,硫0.03%,镍8.0%—10.5%,铬18%—20%。
原材料通过热轧而成,切割成直径20mm,高20mm的圆柱体试样。
304不锈钢的固溶处理热处理工艺摘要研讨了不合热处理工艺对304奥氏体不锈钢组织和机能的影响.304奥氏体不锈钢试块进行1050℃保温30min固溶处理,分离在水中和在空气中冷却.成果发明得出组织均为单相奥氏体,水中冷却不锈钢硬度更高,解释水冷后获得更大的内应力.原材料进行650℃保温60min敏化处理和800℃保温60min敏化处理,比较得出在800℃保温60min时更轻易产生晶间腐化.是以,304不锈钢热处理时应防止在敏化温度区间内较高温度逗留较长的时光.奥氏体不锈钢是指在常温下具有奥氏体组织的不锈钢.钢中含Cr 约18%.含Ni8%—10%.C约0.1%时,具有稳固的奥氏体组织.奥氏体不锈钢无磁性并且具有高韧性和塑性,但强度较低,不成能经由过程相变使之强化,仅能经由过程冷加工进行强化.如参加S,Ca,Se,等元素,则具有优越的易切削性.此类钢除耐氧化性.酸介质腐化外,假如含有Mo.Cu等元素还能耐硫酸.磷酸以及甲酸.醋酸等的腐化.此类钢中的含碳量若低于0.03%或含Ti.N,就可明显进步其耐晶间腐化机能.因为奥氏体不锈钢具有周全的和优越的分解机能,在各行各业中获得了普遍的运用[1—5].304奥氏体不锈钢作为一种用处普遍的钢,具有优越的腐化性.耐热性.低温强度和机械机能;冲压.曲折等热加工性好,无热处理硬化现象,无磁性.用于家庭用品(餐具.橱柜.汽锅.热水器),汽车配件,医疗器具,建材,化学,食物工业,船舶部件.依据不合的请求,其经常运用的热处理工艺重要有:固溶处理.稳固化处理和去应力处理等[6,7],由其运用的普遍性,其热处理工艺的研讨对临盆有很好的指点意义.1试验办法试验原材料为304奥氏体不锈钢(国内商标为0Cr18Ni9)化学成分为碳≤0.08%,硅≤1.00%,锰≤2.00%,磷≤0.045%,硫0.03%,镍8.0%—10.5%,铬18%—20%.原材料经由过程热轧而成,切割成直径20mm,高20mm的圆柱体试样.对试样分离在1050℃,保温30min空冷和水冷进行固溶处理,在650℃并保温1h段后空冷和800℃并保温1h空冷至室温,进行敏化处理.对原材料和热处理试样采取洛氏硬度计和金相显微镜进行硬度和金相组织剖析.2试验成果与评论辩论2.1原材料搀杂物的测定成果按照国标《GB/T10561—2005钢中非金属搀杂物含量的测定》试验办法,对原材料非金属搀杂物如图1所示,在100倍下与尺度图比较,可以得出原材料含有两类搀杂物.沿轧制偏向排成一列为氧化铝类(B类),从粒度粗细和长度可以断定是细系,1.5级.形态比小,成黑色无规矩散布的颗粒为球状氧化物类(D类),从粒度和数目可以断定是细系,1.5级.所以测定成果为细系B1.5,细系D1.5.是以,搀杂物等级相符国度尺度.2.2原材料的金相组织及力学机能剖析原材料金相组织如图2所示.浸蚀办法为高氯化铁5g,盐酸10mL,酒精500mL混杂液,浸蚀10min.奥氏体晶粒平均渺小,依据《GB/T6394—2002金属平均晶粒度测定法》,晶粒度可评定为5.5级.别的,晶粒中伴随孪晶,黑点为非金属搀杂物.从金相图片可看出此原材料已经经由固溶处理.原材料各类硬度测量如表1所示,硬度散布比较平均,平均值为HB187阁下.表1原材料各类硬度测量值表测量次数 1 2 3 4 5 平均值硬度值/HB187 185 189 190 186W2.3热处理工艺对组织及机能的影响2.3.1固溶处理对组织的影响将304奥氏体不锈钢原材料加热到1050℃,保温30min,经由过程快冷至室温,进行从新固溶处理.固溶处理后的组织如图3,图4所示.图3为空冷后的试样金相组织,图4为水冷后的试样金相组织.浸蚀办法为高氯化铁5g,盐酸10mL,酒精500mL混杂液,浸蚀10min.从金相组织照片可以看出,固溶处理后的金相试样比较难腐化,晶界不是很明显.此金相组织为奥氏体晶粒,晶粒比较平均渺小,并伴随孪晶,黑点为碳化物.依据《GB/T6394—2002金属平均晶粒度测定法》进行评级,空冷后晶粒度为5.5级阁下,与原材料晶粒度比拟变更不大,是以也可以推知原材料的固溶处理时也是进行空冷的.水冷后晶粒度有所增大,为6.5级阁下.2.3.2固溶处理对力学机能的影响固溶处理时空冷和水冷所得的各类硬度值如表2所示.从表2可以看出,当冷却速度进步时,奥氏体不锈钢的硬度也响应地增长.奥氏体不锈钢在冷却时并没有组织的变更,而硬度却升高了.这是因为奥氏体不锈钢在快速冷却时,外层受急冷紧缩而变硬,内部温度仍然高而软,因为外层之紧缩而受塑性紧缩变形.如同受到冲床加工,高低紧缩而横向膨胀.因为外冷内热,持续冷却到室温则内部之紧缩较外层多.因为内部的紧缩在外层产生紧缩应力,这种热应力使其概况有极大压应力,促使奥氏体不锈钢概况抗疲惫强度增长,硬度也增长[8].因为这种残存压应力对材料的力学机能产生好的感化.是以,在奥氏体不锈钢固溶处理时用水冷比用空冷好.2.3.3敏化处理敏化处理是指已经由固溶处理的奥氏体不锈钢,在500—850℃度加热,将铬原子从奥氏体中以Cr23C6碳化物的情势沿晶界析出,造成奥氏体不锈钢的晶界腐化迟钝性加强,这就是敏化处理.工艺1:将304奥氏体不锈钢加热到650℃,并保温60min,然后出炉空冷到室温.敏化后在不合倍率下看到的金相组织如图6中A.B图所示.工艺2:将304奥氏体不锈钢加热到800℃,并保温1h,然后出炉空冷到室温.敏化后在不合倍率下看到的金相组织如图6中C.D 所示.浸蚀办法均为高氯化铁5g,盐酸10mL,酒精500mL混杂液,浸蚀时光均为10min.从金相组织可以看出,在同样的浸蚀前提下,650℃保温60min敏化时组织的晶界腐化不明显.而800℃保温60min敏化时组织的晶界腐化比较明显.重要原因是在敏化温度区间(一般为500—900℃)较高温度时,晶界邻近的奥氏体中的铬元素更轻易以Cr23C6的情势沿晶界析出,造成了晶界邻近奥氏体中的铬元素削减,使得此处的电位下降,使得此处更轻易被腐化.当敏化温度不是很高,并且敏化保温时光不敷长时,Cr23C6析出并没有集合在晶界上,而以点蚀的情势疏散在晶粒里,是以金相照片中的晶粒上有着弥散的Cr23C6析出物.界腐化比较明显.重要原因是在敏化温度区间(一般为500—900℃)较高温度时,晶界邻近的奥氏体中的铬元素更轻易以Cr23C6的情势沿晶界析出,造成了晶界邻近奥氏体中的铬元素削减,使得此处的电位下降,使得此处更轻易被腐化.当敏化温度不是很高,并且敏化保温时光不敷长时,Cr23C6析出并没有集合在晶界上,而以点蚀的情势疏散在晶粒里,是以金相照片中的晶粒上有着弥散的Cr23C6析出物.3结论经由过程对304奥氏体不锈钢热处理工艺的研讨,得出了却论如下:(1)固溶处理后的奥氏体不锈钢有更好的耐腐化机能,固溶后水冷比空冷获得的概况硬度更高,并且概况是残存压应力,对其他力学机能也有利.(2)可以得出敏化后的奥氏体不锈钢十分轻易被腐化.并且,敏化温度越高,敏化时光越长,敏化后的晶间腐化偏向越大.是以,奥氏体不锈钢热处理时必定防止在敏化区间内进行.。

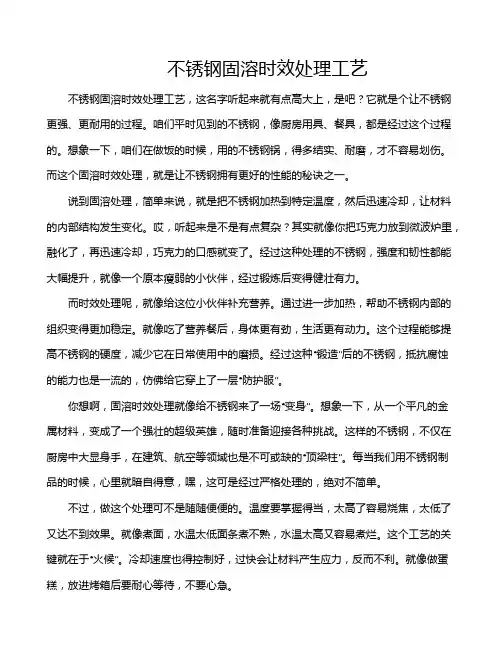

不锈钢固溶时效处理工艺不锈钢固溶时效处理工艺,这名字听起来就有点高大上,是吧?它就是个让不锈钢更强、更耐用的过程。
咱们平时见到的不锈钢,像厨房用具、餐具,都是经过这个过程的。
想象一下,咱们在做饭的时候,用的不锈钢锅,得多结实、耐磨,才不容易划伤。
而这个固溶时效处理,就是让不锈钢拥有更好的性能的秘诀之一。
说到固溶处理,简单来说,就是把不锈钢加热到特定温度,然后迅速冷却,让材料的内部结构发生变化。
哎,听起来是不是有点复杂?其实就像你把巧克力放到微波炉里,融化了,再迅速冷却,巧克力的口感就变了。
经过这种处理的不锈钢,强度和韧性都能大幅提升,就像一个原本瘦弱的小伙伴,经过锻炼后变得健壮有力。
而时效处理呢,就像给这位小伙伴补充营养。
通过进一步加热,帮助不锈钢内部的组织变得更加稳定。
就像吃了营养餐后,身体更有劲,生活更有动力。
这个过程能够提高不锈钢的硬度,减少它在日常使用中的磨损。
经过这种“锻造”后的不锈钢,抵抗腐蚀的能力也是一流的,仿佛给它穿上了一层“防护服”。
你想啊,固溶时效处理就像给不锈钢来了一场“变身”。
想象一下,从一个平凡的金属材料,变成了一个强壮的超级英雄,随时准备迎接各种挑战。
这样的不锈钢,不仅在厨房中大显身手,在建筑、航空等领域也是不可或缺的“顶梁柱”。
每当我们用不锈钢制品的时候,心里就暗自得意,嘿,这可是经过严格处理的,绝对不简单。
不过,做这个处理可不是随随便便的。
温度要掌握得当,太高了容易烧焦,太低了又达不到效果。
就像煮面,水温太低面条煮不熟,水温太高又容易煮烂。
这个工艺的关键就在于“火候”。
冷却速度也得控制好,过快会让材料产生应力,反而不利。
就像做蛋糕,放进烤箱后要耐心等待,不要心急。
时效处理的时间也很重要,太短了效果不佳,太长了又浪费时间和资源。
这就像泡茶,时间长了茶叶发苦,时间短了茶香又不浓。
做到这一点,需要经验和技术的积累。
可不是随便一个人就能搞定的。
说白了,固溶时效处理就是个“工匠活”。
sus304不锈钢固溶处理的具体工艺过程
标签:不锈钢处理具体工艺过程时间:2010-03-16 09:18:00 点击:回帖:0
上一篇:库存首次下滑钢材毛利见底回升下一篇:福科斯住宅小区防盗报警系统方案
18-8奥氏体不锈钢热处理工艺---
由于含有较高的镍且在室温下呈奥氏体单相组织,所以它与Cr13不锈钢相北具有高的耐蚀性,在低温、室温及高温下均有较高的塑归和韧性,以及较好的冷作成型和焊接性。
但室温下的强度较低,晶间腐蚀及应力腐蚀倾向较大,切削加工性较差。
奥氏体在加热时无相变,因此不能通过热处理强化。
只能以提高钢的耐腐蚀性能进行热处理:1)固溶处理;其目的是使碳化物充分溶解并在常温下保留在奥氏体中,从而在常温下获单相奥氏体组织,使钢具有最高的耐腐蚀性能。
固溶处理的加热温度一般均较高,在1050-1100C之间,并按含碳量的高低作适当调整。
由于18-8不锈钢导热性很差,不仅要通过预热后再进行淬火加热,而且在固溶处理(淬火加热)时的保温时间要长。
固溶处理时,要特别注意防止增碳。
因为增碳将会增加18-8钢的晶间腐蚀倾向。
冷却介质,一般采用清水。
固溶处理后的组织一般是单相奥氏体,但对含有钛、铌、钼的不锈钢,尤其当是铸件时,还含有少量的铁素体。
固溶处理后的硬度一般在135HBS左右。
2)除应力退火;为了消除冷加工后的残余应力,处理在较低的温度下进行。
一般加热至250-425C,经常采用的是300-350C。
对于不含钛或铌的钢不应超过450C,以免析出碳化铬而引起晶间腐蚀。
为了消除焊接后的残余应力,消除钢对应力腐蚀的敏感性,处理一般在较高的温度下进行。
加热温度一般不低于850C。
冷却方式,对于含有钛或铌的钢可直接在空气中冷却;对于不含有钛或铌的钢应水冷至500C以后再在空气中冷却。
3)稳定化处理;为了防止钛和铌的奥氏体不锈钢在焊接或固溶处理时,由于TiC和NbC减少而引起耐晶间腐蚀性能降低,需将这种不锈钢加热到一定温度后(该温度使铬的碳化物完圣溶于奥氏体,而TiC和NbC只部分溶解)再缓冷。
在冷却过程中,使钢中的碳充分地与钛和铌化合,析出稳定的TiC和NbC,而不析出铬的碳化物,从而消除18-8奥氏体不锈钢的晶间腐蚀倾向,这种处理过程称之为稳定化处理。
18-8不锈钢稳定化退火,一般是加热到850-880C,保温2-6h,随后进行空冷或炉冷。
