PROE曲面练习(非常实用)

曲面曲率一、新建qumianqulv文件1、打开proe；2、设置工作目录。

文件/设置工作目录，在弹出的对话框中右键单击，选择“新建文件夹”，取名为“3位学号+姓名”，单击“确定”。

3、在选择“新建”；4、在名称中输入“qumianqulv”；5、取消前的勾。

缺省模板可以理解为默认的尺寸单位空间，proe 默认的单位是英寸磅秒（inlbs），而中国用的是公制单位毫米牛秒（mmns）；6、选择“确定”按钮；7、在弹出的“新文件选项”对话框中，选择mmns_part_solid。

表示以mmns为单位的实体零件文件。

8、选择“确定”，新建文件完成。

二、绘制过程1、选择“top”视图；2、选择“”，保持默认的草绘设置，选择“草绘”按钮；3、选择“样条曲线”工具，捕捉参照绘制如图曲线；（标注角度尺寸要依次选择角的两边和顶点）以鼠标中键结束。

4、修改尺寸。

此时所有尺寸为灰色，表示是“弱尺寸”。

双击长度尺寸，修改为25。

双击高度尺寸，修改为70。

曲线的两端均为90度。

修改后，尺寸颜色变为亮色，表示是强尺寸。

5、在“菜单栏”选择“插入”，选择“扫描”-“曲面”，在下拉“菜单管理器”中选择“选取轨迹”按鼠标中建选择默认设置。

6、进入截面绘制阶段，选择工具栏命令绘制如图直线，并将角度修改为88度，高度修改为87、选择工具栏结束截面绘制，按鼠标中键确定。

8、选择工具栏“基准平面”工具，选择top平面，输入平移距离为12，选择确定9、选择工具栏工具，选择DTM1平面，进入草绘绘制，选择命令，绘制如图曲线，尺寸修改方法同上。

10、选择“草绘2”，在菜单栏选择“编辑”，选择“填充”命令。

11，选择工具栏工具，点击工具栏按钮，选择front面，继续选择工具选择平面按钮，按shift键捕捉两个已知面的端点，绘制如图所示平面曲线，点结束。

11、双击所绘曲线，进去编辑命令，左键点击曲线端点，然后长按右键点击黄色线段，在下拉菜单中选择“曲面曲率”，在曲线的另一端点进行同样操作，得到如图所示曲线12，用同样方法绘制如图所示曲线，选择命令，点击front面，在点出窗口中输入36,用同样方法在DTM2上建立曲线，如图所示。

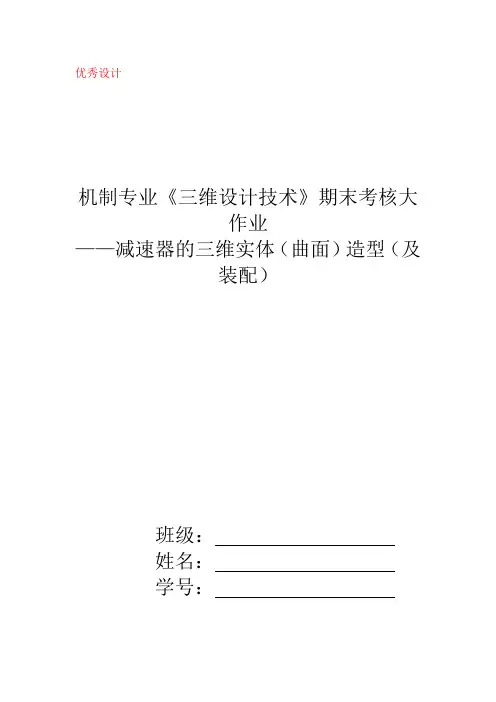

优秀设计机制专业《三维设计技术》期末考核大作业——减速器的三维实体（曲面）造型（及装配）班级：姓名：学号：部件一：轴1.新建模板，选择“零件”，“实体”，不使用缺省模板，如图：2.用拉伸命令做轴，经过六次拉伸做出轴。

3．再经过两次拉伸做出轴上的两个键槽，再经过倒圆角和倒角做出如图所示的轴。

部件二：齿轮轴和齿轮1.第一步相同2.先拉伸如图所示尺寸厚度为70mm的圆柱体4.在圆柱面所在平面草绘如图所示的圆弧6.应用变截面扫描绘制如图所示曲面7.同样的方法再画一条8.拉伸取出材料，利用67步所画的曲面草绘。

如图：9．如图所示，应用阵列命令阵列20个，驱动尺寸为18度10．这样就做出了齿轮，再应用多次拉伸命令可做出如图所示的齿轮轴11.应用相同的方法可以做出如图所示的低速级齿轮部件3：油盖1.草绘如图所示的图形拉伸5mm的板材。

2.选择拉伸去除材料，应用镜像绘制如图所示的孔3.经过拉伸形成如图所示的油盖部件4：垫片用拉伸绘制如下形状，厚度为1mm的垫片部件5：螺栓与螺母绘制如图所示的螺栓与螺母A．m10螺母B..m8螺栓C．m10螺栓D．m12螺栓E．m6螺栓部件6.销1.先按如图尺寸做一次旋转2.相同的办法按如下尺寸和形状做一次旋转3.拉伸形成如图所示的销部件7：轴承1.先经过简单的步骤画出如图所示的几个零件A．保持架B．滚动体C．内外圈2．装配出如图所示的轴承2.相同的方法绘制另一个轴承由于绘制较为容易一下只给出绘制过程中的抓图部件9：箱座与箱盖1．绘制箱座，首先拉伸如图所示尺寸厚度为160mm的实体2.对所绘制的实体进行抽壳操作，厚度为8mm3.再次拉伸如图所示尺寸与形状的厚度为368mm实体4.经过倒6mm的圆角形成如图所示的实体5.相同的方法再经过五次拉伸形成如图所示的实体6.筋：绘制12mm的如图形状的筋7.同样的方法绘制形成如图所示8.如图所示在该平面绘制两个分别为72mm和mm的孔，如图所示9.拉伸去除材料10.经过四次之后形成如图所示的实体11.根据图示关系创建基准平面DTM312.在创建的平面上拉伸如图所示的形状13.再次经过拉伸与草绘14.同样的方法拉伸油槽15.孔的绘制，用绘制孔命令分别绘制如图所示的孔，再经过倒圆角形成如图所示的形状15.最后两次拉伸形成如图所示的悬挂孔16.绘制出如图所示的箱座17.箱盖的绘制类似，最后箱盖形状如图所示装配1.齿轮轴的装配A．新建B．齿轮轴C．导入轴承，约束条件为两者的轴线重合，还有轴承的断面相重合D.相同的方法导入另一轴承E．相同的方法装配另一个齿轮轴F．总体装配，轴线相互配合，还有轴承的端面与箱座内壁相配合F.经过总体装配，最后形成减速器如图所示。

第6章 曲面的工程处理教学提示：在曲面模型中，同样可以进行倒圆角、倒角、曲面拔模等操作，同时对曲面的端点处也可以倒圆角。

这些曲面模型的操作统称为工程处理。

本章将详细介绍如何在曲面模型中创建倒圆角、倒角、拔模特征的方法。

6.1 倒圆角6.1.1 倒圆角方法概述圆角特征在零件设计中必不可少，它有助于模型设计中造型的变化或产生平滑的效果。

曲面模型倒圆角与实体模型倒圆角的操作方法基本一致，只是曲面倒圆角生成的是曲面。

倒圆角的具体方法如下：单击“倒圆角”工具按钮，或者执行“插入”|“倒圆角”命令，系统弹出“倒圆角”操控面板，如图6.1所示。

倒圆角操控面板包括“设置”、“过渡”、“段”和“选项”4个主选项及两个按钮。

图6.1 “倒圆角”操控面板(1)“设置”。

设置选项主要用于设置倒圆角特征的类型、参照和尺寸等参数。

单击“设置”按钮，系统弹出“设置”上滑板，如图6.2所示。

图6.2 “设置”上滑面板第6章曲面的工程处理 ·159·“设置”上滑面板包括3个列表，即倒圆角集、倒圆角参照集和半径集。

①“倒圆角集”。

主要包括选取图元的“收集器”和设置圆角截面形状的“截面形状列表”以及截面圆角类型。

(a)“收集器”。

用来选取要创建倒圆角的链或面组。

单击该框中的“新组”字符，既可激活收集器进行选取和添加链或面组的操作。

同时设计者还可以使用左键选取，单击右键，在弹出的快捷菜单对所选取的对象进行移除等修改操作。

(b)“截面形状列表”。

主要用来设置创建倒圆角特征的截面形状和类型。

其中截面形状有圆形、圆锥形和D1和D2圆锥形3种形状。

“圆锥”。

创建圆锥形截面的圆角，选择该项后，输入框被激活，设计者可以输入0.05～0.095之间相应的数值或拖动圆锥句柄修改圆锥参数。

“圆形”。

创建具有圆形横截面形状的倒角，系统默认设置状态，也是常见的倒角形状。

“D1×D2圆锥”。

创建圆锥形截面和两个独立偏距的圆角。

(c)“截面圆角”。

ProE5.0曲面操作技巧第一节曲面编辑与修改曲面完成后，根据新的设计要求，可能需要对曲面进行修改与调整。

在曲面模型的建立过程中，恰当使用曲面编辑与修改工具，可提高建模效率。

本课重点练习偏移曲面、移动曲面、修剪曲面、镜像曲面、复制曲面、延伸曲面等编辑与修改工具。

一、曲面偏移曲面偏移有4种类型：“标准”、“展开”、“具有斜度”和“替代”。

在曲面偏移过程中，用户可以控制偏移的方式。

·垂直偏移：垂直于原始面进行偏移。

·自动调整：系统自动确定坐标系、比例，并沿其坐标轴控制偏移。

·控制调整：按用户定义的坐标系及指定的坐标轴来控制偏移。

·平移偏移：沿指定的方向移动曲面【练习12-1】：打开附盘“\ch12\12-1.prt”文件，使用【偏移】命令偏移复制选定的面，如图12-1所示。

图12-1 练习12-1操作示意图操作步骤提示1、选择图12-1中箭头指示的面，然后单击菜单【编辑】→【偏移】命令，打开偏移特征操控板。

2、设置偏移类型为“标准”。

3、设定偏移值为“10”，在【选项】面板中选中“侧面”选项。

【练习12-2】：打开附盘“\ch12\12-2.prt”文件，使用【偏移】命令偏移复制选定的面（偏移尺寸为25），如图12-2所示。

图12-2 练习12-2操作示意图使用展开型曲面偏移，可在选择的面之间创建连续的包容体，也可对开放曲面或实体表面的局部进行偏移。

【练习12-3】：打开附盘“\ch12\12-3.prt”文件，使用【偏移】命令偏移复制选定的面（偏移尺寸为15），如图12-3所示。

图12-3 练习12-3操作示意图操作步骤提示1、选择模型的上表面，单击菜单【编辑】→【偏移】命令，打开偏移特征操控板。

2、设置偏移类型为“展开”，设定偏移值为“15”。

3、在【控制】面板中选中“垂直偏移”选项，以垂直于上端面进行偏移。

4、在【选项】面板设置展开区域类型为“草绘区域”选项，在激活的“侧面类型”选项中选择“与草绘正交”，如图12-4所示。

概述Style是PTC整合CDRS后的产物，从2001开始增加到PROE标准模块中，正式名字是interactive surface design extension ，中文字面翻译过来大概是交互式曲面设计延伸，很多人就叫它造型。

1．Style 界面和菜单点击，或者insert---style进入菜单，界面形式如下图一STYLE界面Style的菜单包括以下命令图二.STYLE菜单Style的分析菜单，包括曲率、截面等图三2. 活动平面和内部参考平面2.1活动平面这个命令用来设置当前活动的平面，主要是应用在创建平面曲线的时候会用到，其它的时候不用理它。

图四2.2内部参考平面建立内部基准平面（Create internal datum plane）,顾名思义就是该基准面试内部的，出了你建立的特征，它就不显示，在模型树mold tree里面，它和其它的在该特征建立实体一样，没有独立的特征序号的。

4.0以后可以在style特征里面单独有一项。

图五3曲线与点Style中曲线有三种，分别是自由曲线（free）、平面曲线（planar）和在曲面上的曲线（cos curve on surface)三种,文件参见style_curve图六在curve里面我们必须先熟悉一些东西：Tangent for selected endpoint、Internal point、control point、Endpoint、free point、Soft point和fix point图七1 Tangent for selected endpoint；2 Internal point；3 Endpoint；！！增加删除internal point按右键可以搞定3.1曲线里面的点Tangent for selected endpoint是用来约束边界条件的，internal point是插值点(Interpolation Points )，是线条逼近自己需要的形状，endpoint是终点这个是按照位置来划分的,internal point是可以进行split而end point 是可以combine的，style里面的combine比复制来合成线的效果好。

PROE经典曲面教程C-1 三管连接的混合区1. 从文件夹 #:\appendix_c\c_1\ 中打开零件文件3_tubes_i.prt2. 进入Style特征，建立一条Planar曲线落于基准面TOP上，两端连接到i及j曲面的边界线。

3. 拖拉至边界线尽头，曲线两端都设置Tangent关系，切换到TOP视角并显示曲率图（可修改曲率图Size大小），调整曲线外形。

4. 建立一条Free曲线，连接到i及j曲面的半圆弧边界线。

5. 切换至TOP视角，调整曲线两端点位置：在i曲面上的端点可置于半圆弧约1/4处、在j曲面上的端点可置于半圆弧约1/2处（或者设置Length Ration也可）。

两端点都必须设置Surface Tangent，显示曲率图，调整曲线外形。

6. 选用刚建立的两条曲线及两半圆弧围出曲面，进一步利用曲面连接设置，额外加上正交于基准面TOP，Length修改为10，完成后离开Style 特征。

7. 依照上述步骤2~6，再建立一个Style特征，在i管与k管间建立Planar曲线、Free曲线、曲面，相关设置：Tangent、Surface Tangent等也须建立。

8. 再进入Style特征，建立一条Free曲线，两端连接到前面产生的两条Free曲线上，先在两端设定Surface Tangent于两个Style曲面再移动至曲线尽头。

不过，这条曲线外形并不容易调整到很好的情况，请读者务必多费心思！9. 建立曲面并且设置曲面连接关系，完成后离开。

10. 再建立Style特征，建立一条Planar曲线落于基准面TOP上，两端都设置Tangent。

拖拉到曲线尽头，配合曲率图调整外形。

11. 在前一个曲面上建立COS曲线，移动两端到两旁Style曲线上并调整外形（若步骤8的Free曲线外形不佳，会影响这条COS曲线）。

12. 建立曲面并额外加上正交于基准面TOP，完成后离开。

13. 目前共有7个曲面，包括原先3个i、j、k曲面。

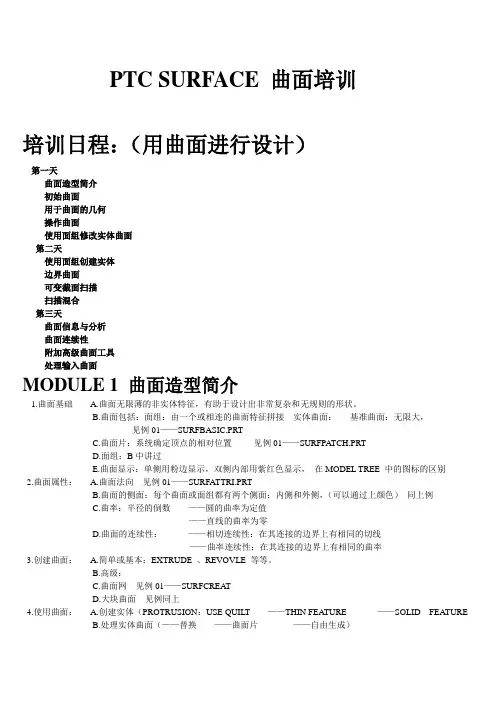

PTC SURFACE 曲面培训培训日程：（用曲面进行设计）第一天曲面造型简介初始曲面用于曲面的几何操作曲面使用面组修改实体曲面第二天使用面组创建实体边界曲面可变截面扫描扫描混合第三天曲面信息与分析曲面连续性附加高级曲面工具处理输入曲面MODULE 1 曲面造型简介1.曲面基础 A.曲面无限薄的非实体特征，有助于设计出非常复杂和无规则的形状。

B.曲面包括：面组：由一个或相连的曲面特征拼接实体曲面：基准曲面：无限大，见例01——SURFBASIC.PRTC.曲面片：系统确定顶点的相对位置见例01——SURFPATCH.PRTD.面组：B中讲过E.曲面显示：单侧用粉边显示，双侧内部用紫红色显示，在MODEL TREE 中的图标的区别2.曲面属性： A.曲面法向见例01——SURFATTRI.PRTB.曲面的侧面：每个曲面或面组都有两个侧面：内侧和外侧，（可以通过上颜色）同上例C.曲率：半径的倒数——圆的曲率为定值——直线的曲率为零D.曲面的连续性：——相切连续性：在其连接的边界上有相同的切线——曲率连续性：在其连接的边界上有相同的曲率3.创建曲面： A.简单或基本：EXTRUDE 、REVOVLE 等等。

B.高级：C.曲面网见例01——SURFCREATD.大块曲面见例同上4.使用曲面： A.创建实体（PROTRUSION：USE QUILT ——THIN FEATURE ——SOLID FEATUREB.处理实体曲面（——替换——曲面片——自由生成）C.创建切口（USE QUILT ）D.壳化实体模型5.分析曲面MODULE 2 初始曲面1.创建曲面：基本和实体相似，但有微小差别——拉伸——旋转——扫描——混合——平整——偏距——复制——圆角2.拉伸：见例CREATSURF—EXTRUDE—REVOVLE.PRT3.旋转：例题同上4.混合曲面：——平行混合：见例BLEND—PARALLEL.PRT——旋转混合：见例BLEND—ROTATIONAL.PRT——普通混合：见例BLEND—GENERAL.PRT——附加的混合曲面属性：A.截面的起始点见例BLEND—ADDITIONAL.PRTB.指定相切曲面C.混合顶点5.扫描曲面：见例SURF—SWEEP.PRT——开放曲线或边——封闭曲线或边——非相切段6.平整曲面：见例SURF—FLAT.PRT7.复制曲面：里面的各个选项见例SURF—COPY.PRT8.偏移曲面：以后再讲MODULE3 用于曲面的几何：点和曲线1. 创建基准点：——曲面上——偏距曲面——曲线和曲线——顶点上——偏距坐标系——三个曲面——中心处——曲线上——曲线相交——偏距点——域点——草绘见例DTM——POINT.PRT2.基准曲线：——草绘——相交曲面——通过点——复合——从文件——使用X截面——投影——成型——分割——曲面偏距（）——从曲线——从边界——偏距曲线（）——两个投影——从方程见例DTM—CURVE.PRT3.草绘样条曲线：书中3—5 页——如何定义相切——标注样条尺寸——修改样条形状 1.移动内部点2.显示曲率图3.增加或删除点4.按顺序激活控制点5.使用SPARSE选项来减少点数6.使用SMOOTH来使样条形状变的光滑MODULE4 操作曲面——延伸曲面——裁剪曲面——转换曲面——合并曲面1.延伸曲面 A.——相同曲面——逼近曲面（）——沿方向——相切曲面B.指定曲面延伸距离——SINGLE ——V ARIABLEC.延伸边——延伸侧边：通过延伸曲面的侧边来延伸侧边——垂直于边界：垂直于边界延伸侧边见例SURF—EXTEND.PRT和SURF—EXTEND—EDGE.PRT2.裁剪曲面见例SURF—TRIM.PRT3.转换曲面——平移——镜像——反向曲面的法线见例SURF—TRANSFORM.PRT4.合并曲面——相交——连接见例SURF—MERGE.PRTMODULE 5 使用面组修改实体曲面——使用面组替换实体曲面——创建曲面片特征——使用面组创建切割1.替换面组 A.可以KEEP QUILTB.同时加材料和减材料C.不足实体边缘，自动延伸见例SURF—REPLACE.PRT2.曲面片——边界必须全部落在被片化的曲面上见例SURF—PATCH.PRT3.使用面组切割实体——CUT —USE QUILT见例SURF—USEQUILT—CUT.PRT4.比较替换和切割： A.曲面替换在必要时可以保留面组B.切割只能减材料，而替换可以同时加和减材料见例SURF—USEQUILT—CUT.PRTMODULE6 使用面组创建实体——使用开放面组创建薄板特征——使用封闭面组创建实体特征——使用与实体相交的开放面组创建实体特征——使用不同的选项创建偏移特征1.创建薄板特征：一般情况下提供给面组的最大厚度要小于最小半径见例SURF—THIN.PRT2.伸出实体特征：USE QUILT—SOLID 见例SURF—USEQUILT—PROTRUSION1.PRT3.合并相交面组：见例SURF—USEQUILT—PROTRUSION2.PRT4.曲面上的实体特征：DRAFT、ROUND等等SURF—DRAFT.PRT5.偏移曲面：——垂直于曲面一般情况下提供给面组的最大厚度要小于最小半径——自动拟合——控制拟合见例SURFACE—OFFSET.PRT6.DRAFT、AREA OFFSET、DRAFT OFFSET：注意每个选项MODULE7 边界曲面——使用零件边和基准曲线创建边界曲面——定义边界曲面的相切条件——定义不同类型的边界曲面1.混合曲面：——一个方向——两个方向——点和直线——控制边界条件：A.自由 B.相切 C.法向 D.曲率连续见例SURF—BOUNDARIES—1.PRT——混合控制点见例SURF—BOUNDARIES—2—CONTROL—POINT.PRT——边界影响见例SURF—BOUNDARIES—3—SIDEEDGE.PRT2.圆锥曲面：两条相对的边界曲线和一条控制曲线（可以是肩曲线和相切曲线）来创建一个圆锥曲面见例SURF—CONIC.PRT3.N侧曲面：见例SURF—N—SIDED.PRTMODULE8 可变截面扫描1.定义轨迹： A.原始轨迹：每个可变截面扫描中所必需的一个骨架轨迹B.X轨迹：定义截面的水平向量。

PTC SURFACE 曲面培训培训日程：（用曲面进行设计）第一天曲面造型简介初始曲面用于曲面的几何操作曲面使用面组修改实体曲面第二天使用面组创建实体边界曲面可变截面扫描扫描混合第三天曲面信息与分析曲面连续性附加高级曲面工具处理输入曲面MODULE 1 曲面造型简介1.曲面基础 A.曲面无限薄的非实体特征，有助于设计出非常复杂和无规则的形状。

B.曲面包括：面组：由一个或相连的曲面特征拼接实体曲面：基准曲面：无限大，见例01——SURFBASIC.PRTC.曲面片：系统确定顶点的相对位置见例01——SURFPATCH.PRTD.面组：B中讲过E.曲面显示：单侧用粉边显示，双侧内部用紫红色显示，在MODEL TREE 中的图标的区别2.曲面属性： A.曲面法向见例01——SURFATTRI.PRTB.曲面的侧面：每个曲面或面组都有两个侧面：内侧和外侧，（可以通过上颜色）同上例C.曲率：半径的倒数——圆的曲率为定值——直线的曲率为零D.曲面的连续性：——相切连续性：在其连接的边界上有相同的切线——曲率连续性：在其连接的边界上有相同的曲率3.创建曲面： A.简单或基本：EXTRUDE 、REVOVLE 等等。

B.高级：C.曲面网见例01——SURFCREATD.大块曲面见例同上4.使用曲面： A.创建实体（PROTRUSION：USE QUILT ——THIN FEATURE ——SOLID FEATUREB.处理实体曲面（——替换——曲面片——自由生成）C.创建切口（USE QUILT ）D.壳化实体模型5.分析曲面MODULE 2 初始曲面1.创建曲面：基本和实体相似，但有微小差别——拉伸——旋转——扫描——混合——平整——偏距——复制——圆角2.拉伸：见例CREATSURF—EXTRUDE—REVOVLE.PRT3.旋转：例题同上4.混合曲面：——平行混合：见例BLEND—PARALLEL.PRT——旋转混合：见例BLEND—ROTATIONAL.PRT——普通混合：见例BLEND—GENERAL.PRT——附加的混合曲面属性：A.截面的起始点见例BLEND—ADDITIONAL.PRTB.指定相切曲面C.混合顶点5.扫描曲面：见例SURF—SWEEP.PRT——开放曲线或边——封闭曲线或边——非相切段6.平整曲面：见例SURF—FLAT.PRT7.复制曲面：里面的各个选项见例SURF—COPY.PRT8.偏移曲面：以后再讲MODULE3 用于曲面的几何：点和曲线1. 创建基准点：——曲面上——偏距曲面——曲线和曲线——顶点上——偏距坐标系——三个曲面——中心处——曲线上——曲线相交——偏距点——域点——草绘见例DTM——POINT.PRT2.基准曲线：——草绘——相交曲面——通过点——复合——从文件——使用X截面——投影——成型——分割——曲面偏距（）——从曲线——从边界——偏距曲线（）——两个投影——从方程见例DTM—CURVE.PRT3.草绘样条曲线：书中3—5 页——如何定义相切——标注样条尺寸——修改样条形状 1.移动内部点2.显示曲率图3.增加或删除点4.按顺序激活控制点5.使用SPARSE选项来减少点数6.使用SMOOTH来使样条形状变的光滑MODULE4 操作曲面——延伸曲面——裁剪曲面——转换曲面——合并曲面1.延伸曲面 A.——相同曲面——逼近曲面（）——沿方向——相切曲面B.指定曲面延伸距离——SINGLE ——V ARIABLEC.延伸边——延伸侧边：通过延伸曲面的侧边来延伸侧边——垂直于边界：垂直于边界延伸侧边见例SURF—EXTEND.PRT和SURF—EXTEND—EDGE.PRT2.裁剪曲面见例SURF—TRIM.PRT3.转换曲面——平移——镜像——反向曲面的法线见例SURF—TRANSFORM.PRT4.合并曲面——相交——连接见例SURF—MERGE.PRTMODULE 5 使用面组修改实体曲面——使用面组替换实体曲面——创建曲面片特征——使用面组创建切割1.替换面组 A.可以KEEP QUILTB.同时加材料和减材料C.不足实体边缘，自动延伸见例SURF—REPLACE.PRT2.曲面片——边界必须全部落在被片化的曲面上见例SURF—PATCH.PRT3.使用面组切割实体——CUT —USE QUILT见例SURF—USEQUILT—CUT.PRT4.比较替换和切割： A.曲面替换在必要时可以保留面组B.切割只能减材料，而替换可以同时加和减材料见例SURF—USEQUILT—CUT.PRTMODULE6 使用面组创建实体——使用开放面组创建薄板特征——使用封闭面组创建实体特征——使用与实体相交的开放面组创建实体特征——使用不同的选项创建偏移特征1.创建薄板特征：一般情况下提供给面组的最大厚度要小于最小半径见例SURF—THIN.PRT2.伸出实体特征：USE QUILT—SOLID 见例SURF—USEQUILT—PROTRUSION1.PRT3.合并相交面组：见例SURF—USEQUILT—PROTRUSION2.PRT4.曲面上的实体特征：DRAFT、ROUND等等SURF—DRAFT.PRT5.偏移曲面：——垂直于曲面一般情况下提供给面组的最大厚度要小于最小半径——自动拟合——控制拟合见例SURFACE—OFFSET.PRT6.DRAFT、AREA OFFSET、DRAFT OFFSET：注意每个选项MODULE7 边界曲面——使用零件边和基准曲线创建边界曲面——定义边界曲面的相切条件——定义不同类型的边界曲面1.混合曲面：——一个方向——两个方向——点和直线——控制边界条件：A.自由 B.相切 C.法向 D.曲率连续见例SURF—BOUNDARIES—1.PRT——混合控制点见例SURF—BOUNDARIES—2—CONTROL—POINT.PRT——边界影响见例SURF—BOUNDARIES—3—SIDEEDGE.PRT2.圆锥曲面：两条相对的边界曲线和一条控制曲线（可以是肩曲线和相切曲线）来创建一个圆锥曲面见例SURF—CONIC.PRT3.N侧曲面：见例SURF—N—SIDED.PRTMODULE8 可变截面扫描1.定义轨迹： A.原始轨迹：每个可变截面扫描中所必需的一个骨架轨迹B.X轨迹：定义截面的水平向量。

3.4 利用pro/e进行曲面造型曲面是一种没有厚度、质量、界限的薄膜。

一般对较规则的3D零件来说，实体特征提供了迅速且方便的造型建立方式。

但对复杂较高的造型设计而言，单单使用实体特征来建立3D 模型就显得很困难了，这是因为实体特征的造型建立方式较为固定化（如仅能使用拉伸、旋转、扫描、混合等方式来建立实体特征的造型），因此曲面特征应运而生，提供了非常弹性化的方式来建立单一曲面，然后将许多单一曲面集成为完整且没有间隙的曲面模型，通过封闭曲面转化为实体或者加厚曲面成为实体,来达到设计的目的。

它有别与实体造型,但是也和它息息相关。

曲面造型是一种用曲面表达实体形状的造型方法。

曲面特征的建立方式除了与实体特征相同的拉伸、旋转、扫描、混合等方式外，也可由点建立为曲线，再由曲线建立为曲面。

此外，曲面间也有很高的操作性，例如曲面的合并（merge），修剪（trim），延伸（extend）等（实体特征缺乏该类特征）。

由于曲面特征的使用较弹性化，因此其操作技巧性也较高3.4.1 基本曲面造型简介在造型的方法中,基本曲面由一下几种:填充、拉伸、旋转、扫描、混成。

第一种:填充曲面():以填充材料的方式构成曲面:先草绘封闭曲线,之后将在曲线边界内填充材料生成曲面,填充曲面一般为平面。

注意在pro/e中平面是有大小的,不像几何中的平面无限大,没有边界。

第二种:拉伸曲面(Extrude):拉伸曲面是指在绘图平面上的一条直线或曲线向垂直与绘图平面的一个或相对的两个方向拉伸说生成的曲面,平面是拉伸曲面最特殊的情况,结果类似与填充曲面。

第三种:旋转曲面(Revole):旋转曲面是指一条直线或曲线围绕一条中心轴线,按一定的角度旋所成的曲面(如图3-194所示图3-194第四种:扫描曲面(Sweep):扫描曲面是指一条直线或曲线(截面线)或直线或曲线(扫描路径)运动所生成的曲面,如图3-195所示。

图3-195第五种:混成曲面:混成曲面是由一系列直线或曲线的对应点串联所形成的曲面,混成曲面可根据对应点只见不同的数学过渡表达方式,可以是直线过渡,也可以是曲线过渡。

285
286
1. 原始面组
2. 偏距面组
287
6、示例：使用不同的偏距方法
288
289
290
291
292
293
下图显示了使用侧曲线影响所创建的一个曲面。

1. 箭头指向指定“侧边曲线影响”的曲线。

这些曲线
的属性将传播到混合曲面。

294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
1. 基本曲面网格边界
3、为自由生成曲面选择整个曲面
309
310
单击311
―要使用选取的基准平面来创建截面，请单击
图标。

单击选取箭头按钮并选取一条用作轨
选择
312
图标。

选择
从下拉列表中选取一分析，并单击
图标以打开显示。

图标以打开显示。

313
单击图标以选取网格方式。

314
图标。

从下拉列表中选取一分析，并单击
图标以打开显示。

图标以打开显示。

315。
