电子烟专用0612贴片宽电极采样电阻常用型号查询表

贴片电阻Fixed Chip Resistors,ChipR简述 (2)贴片电阻基本结构 (2)贴片电阻分类 (4)贴片电阻规格、封装、尺寸 (4)贴片电阻额定功率及工作电压 (5)贴片电阻标识 (6)常规3位数标注法：XXY (7)常规4位数标注法：XXY (7)3位数乘数代码(Multiplier Code)标注法：XXY (7)贴片电阻生产厂家、规格书 (11)贴片电阻命名方法 (11)贴片电阻的参考价格 (12)简述我们常说的贴片电阻(SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场的。

特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。

按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。

厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。

我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。

薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。

封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。

其常规系列的精度为5%，1%。

阻值范围从0.1欧姆到20M欧姆。

标准阻值有E24，E96系列。

功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。

特性：•体积小，重量轻•适合波峰焊和回流焊•机械强度高，高频特性优越•常用规格价格比传统的引线电阻还便宜•生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。

贴片电阻的阻值编码表22E=165*10*10*10*10Ω贴片电阻的阻值识别方法(1)2位数字后面加一字母表示法：这种方法前面两位数字表示电阻值的有效数值，后面的字母表示有效数值后面应乘以10的多少次方,单位Ω.其标识意义见下图。

如：02C为102×102=10.2kΩ,27E为187×104=1.87MΩ贴片电阻的阻值编码表(2)3位数字表示法：这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数。

当电阻小于10Ω时，在代码中用R表示电阻值小数点的位置，这种表示法通常用有阻值误差为5%电阻系列中。

比如：330表示33Ω，而不是330Ω；221表示220Ω；683表示68000Ω即68kΩ；105表示1MΩ；6R2表示602Ω。

(3)4位数字表示法，这种表示法前3位数字代表电阻值的有效数字，第4位表示在有效数字后面应添加0的个数。

当电阻小于10Ω时，代码中仍用R表示电阻值小数点的位置，这种表示方法通用用有阻值误差为1%精密电阻系列中。

比如：0100表示10Ω而不是100Ω；1000表示100Ω而不是1000Ω；4992表示49900Ω，即49.9kΩ；1473表示147000Ω即147kΩ；0R56表示0.56Ω。

300是30欧（这是国际标法）30R是30欧（这是英国标法）常看国外绘制的线路图，美国、英国、日本对零件符号的标示都不同。

不过对于电阻阻值之标示却逐渐趋于一致，因为那个「点」常会出问题。

所以本文所谈的标示，并非是色码认识，而是零件数值表上的标示。

例如3.32K，若是印刷不清，就会让人误认成33.2k或332K。

若标示成33K2，就不会有上述的困扰。

还有打字机的问题，没有计算机辅助时，由于传统机械式打字机欠缺特殊符号，51Ω会标示成51ohm 或51R，100mF会标示成100mF。

英国有不成文写法，电子界有不成文的规定，电阻阻值标示方式如下：0.22Ω=0.22R=R22 (只要是R在最前面，即表示阻值小于1Ω。

E—24系列标准电阻值与代码贴片电阻命名规格精度5％2%电阻值印字代码电阻值印字代码电阻值印字代码电阻值印字代码1.0Ω010J 10 0100 10001011.0K01021。

1Ω011J 11 0110 11001111。

1K01121.2Ω012J 12 0120 12001211。

2K01221。

3Ω013J 13 0130 13001311.3K01321。

5Ω015J 15 0150 15001511。

5K01521。

6Ω016J 16 0160 16001611。

6K01621.8Ω018J 18 0180 18001811。

8K01822.0Ω020J 20 0200 20002012.0K02022.2Ω022J 22 0220 22002212。

2K02222。

4Ω024J 24 0240 24002412.4K02422。

7Ω027J 27 0270 2700271 2。

7K02723.0Ω030J 30 0300 30003013。

0K03023。

3Ω033J 33 0330 33003313。

3K03323。

6Ω036J 36 0360 36003613.6K03623.9Ω039J 39 0390 39003913.9K03924.3Ω043J 43 0430 43004314.3K04324。

7Ω047J 47 0470 47004714。

7K04725.1Ω051J 51 0510 51005115.1K05125.6Ω056J 56 0560 56005615.6K05626。

2Ω062J 62 0620 62006216。

2K06226.8Ω068J 68 0680 68006816.8K06827。

5Ω075J 75 0750 75007517。

5K07528。

2Ω082J 82 0820 8200821 8。

2K08229.1Ω091J 91 0910 91009119.1K091210K 0103 100K01041。

贴片电阻阻值代码对照表前言用代码来标识电阻阻值，电子工程师需要了解这些内容，方便在初步找电阻是可以判断阻值。

电阻上的代码分别由“数字01~96”加上“系列X/A/B/C/D等”来组成。

其中数字代表的阻值，系列代表10的指数。

•X系列：10^-1•A系列：10^0•B系列：10^1•C系列：10^2•D系列：10^3.X系列代码阻值代码阻值代码阻值代码阻值01X10.025X17.849X31.673X56.202X10.226X18.250X32.474X57.603X10.527X18.751X33.275X59.004X10.728X19.152X34.076X60.405X11.029X19.653X34.877X61.906X11.330X20.054X35.778X63.407X11.531X20.555X36.579X64.908X11.832X21.056X37.480X66.509X12.133X21.557X38.381X68.110X12.434X22.158X39.282X69.811X12.735X22.659X40.283X71.5 12X13.036X23.260X41.284X73.2 13X13.337X23.761X42.285X75.0 14X13.738X24.362X43.286X76.8 15X14.039X24.963X44.287X78.7 16X14.340X25.564X45.388X80.6 17X14.741X26.165X46.489X82.5 18X15.042X26.766X47.590X84.5 19X15.443X27.467X48.791X86.6 20X15.844X28.068X49.992X88.7 21X16.245X28.769X51.193X90.9 22X16.546X29.470X51.394X93.1 23X16.947X30.171X53.695X95.3 24X17.448X30.972X54.996X97.6A系列代码阻值代码阻值代码阻值代码阻值01A10025A17849A31673A562 02A10226A18250A32474A576 03A10527A18751A33275A590 04A10728A19152A34076A604 05A11029A19653A34877A619 06A11330A20054A35778A634 07A11531A20555A36579A649 08A11832A21056A37480A665 09A12133A21557A38381A68110A12434A22158A39282A69811A12735A22659A40283A71512A13036A23260A41284A73213A13337A23761A42285A75014A13738A24362A43286A76815A14039A24963A44287A78716A14340A25564A45388A80617A14741A26165A46489A82518A15042A26766A47590A84519A15443A27467A48791A86620A15844A28068A49992A88721A16245A28769A51193A90822A16546A29470A52394A93123A16947A30171A53695A95324A17448A30972A54996A976B系列代码阻值代码阻值代码阻值代码阻值01B1.00K25B1.78K49B3.16K73B5.62K 02B1.02K26B1.82K50B3.24K74B5.76K 03B1.05K27B1.87K51B3.32K75B5.90K 04B1.07K28B1.91K52B3.40K76B6.04K 05B1.10K29B1.96K53B3.48K77B6.19K 06B1.13K30B2.00K54B3.57K78B6.34K 07B1.15K31B2.05K55B3.65K79B6.49K 08B1.18K32B2.10K56B3.74K80B6.65K09B1.21K33B2.15K57B3.83K81B6.81K 10B1.24K34B2.21K58B3.92K82B6.98K 11B1.27K35B2.26K59B4.02K83B7.15K 12B1.30K36B2.32K60B4.12K84B7.32K 13B1.33K37B2.37K61B4.22K85B7.50K 14B1.37K38B2.43K62B4.32K86B7.68K 15B1.40K39B2.49K63B4.42K87B7.87K 16B1.43K40B2.55K64B4.53K88B8.06K 17B1.47K41B2.61K65B4.64K89B8.25K 18B1.50K42B2.67K66B4.75K90B8.45K 19B1.54K43B2.74K67B4.87K91B8.66K 20B1.58K44B2.80K68B4.99K92B8.87K 21B1.62K45B2.87K69B5.11K93B9.09K 22B1.65K46B2.94K70B5.23K94B9.31K 23B1.69K47B3.01K71B5.36K95B9.53K 24B1.74K48B3.09K72B5.49K96B9.76KC系列代码阻值代码阻值代码阻值代码阻值01C10.0K25C17.8K49C31.6K73C56.2K 02C10.2K26C18.2K50C32.4K74C57.6K 03C10.5K27C18.7K51C33.2K75C59.0K 04C10.7K28C19.1K52C34.0K76C60.4K 05C11.0K29C19.6K53C34.8K77C61.9K 06C11.3K30C20.0K54C35.7K78C63.4K 07C11.5K31C20.5K55C36.5K79C64.9K08C11.8K32C21.0K56C37.4K80C66.5K 09C12.1K33C21.5K57C38.3K81C68.1K 10C12.4K34C22.1K58C39.2K82C69.8K 11C12.7K35C22.6K59C40.2K83C71.5K 12C13.0K36C23.2K60C41.2K84C73.2K 13C13.3K37C23.7K61C42.2K85C75.0K 14C13.7K38C24.3K62C43.2K86C76.8K 15C14.0K39C24.9K63C44.2K87C78.7K 16C14.3K40C25.5K64C45.3K88C80.6K 17C14.7K41C26.1K65C46.4K89C82.5K 18C15.0K42C26.7K66C47.5K90C84.5K 19C15.4K43C27.4K67C48.7K91C86.6K 20C15.8K44C28.0K68C49.9K92C88.7K 21C16.2K45C28.7K69C51.1K93C90.9K 22C16.5K46C29.4K70C52.3K94C93.1K 23C16.9K47C30.1K71C53.6K95C95.3K 24C17.4K48C30.9K72C54.9K96C97.6KD系列代码阻值代码阻值代码阻值代码阻值01D100K25D178K49D316K73D562K02D102K26D182K50D324K74D576K03D105K27D187K51D332K75D590K04D107K28D191K52D340K76D604K05D110K29D196K53D348K77D619K06D113K30D200K54D357K78D634K代码阻值代码阻值代码阻值代码阻值07D115K31D205K55D365K79D649K 08D118K32D210K56D374K80D665K 09D121K33D215K57D383K81D681K 10D124K34D221K58D392K82D698K 11D127K35D226K59D402K83D715K 12D130K36D232K60D412K84D732K 13D133K37D237K61D422K85D750K 14D137K38D243K62D432K86D768K 15D140K39D249K63D442K87D787K 16D143K40D255K64D453K88D806K 17D147K41D261K65D464K89D825K 18D150K42D267K66D475K90D845K 19D154K43D274K67D487K91D866K 20D158K44D280K68D499K92D887K 21D162K45D287K69D511K93D909K 22D165K46D294K70D523K94D931K 23D169K47D301K71D536K95D953K 24D174K48D309K72D549K96D976K。

贴片电阻阻值的识别贴片电阻阻值的识别 E26 E96 E192贴片电阻阻值规格时间:2010-03-24来源:本站整理作者:电路图之家电阻封装与额定功率关系封装 Power Rating额定功率(at70℃) L W H T t10201 1/32W 0.6±0.10 0.3±0.05 0.25±0.05 0.15±0.10 0.15±0.100402 1/16W 1.0±0.10 0.5±0.05 0.30±0.05 0.20±0.10 0.25±0.100603 1/10W 1.6±0.10 0.8±0.10 0.45±0.10 0.25±0.15 0.25±0.150805 1/8W 2.0±0.10 1.20±0.10 0.50±0.10 0.35±0.20 0.35±0.201206 1/4W 3.1±0.15 1.55±0.15 0.55±0.10 0.45±0.20 0.40±0.201210 1/2W 3.1±0.15 2.60±0.15 0.50±0.10 0.50±0.20 0.50±0.202010 1/2W 5.0±0.15 2.50±0.15 0.55±0.10 0.55±0.20 0.50±0.202512 3/4W 6.4±0.15 3.20±0.15 0.55±0.10 0.60±0.20 0.50±0.20因生产厂不同封装与额定功率会有些出入E-24系列标准电阻值与代码贴片电阻命名规格精度5% 2%电阻值印字代码电阻值印字代码电阻值印字代码电阻值印字代码1.0Ω 010J 10 0100 100 0101 1.0K 01021.1Ω 011J 11 0110 110 0111 1.1K 01121.2Ω 012J 12 0120 120 0121 1.2K 01221.3Ω 013J 13 0130 130 0131 1.3K 01321.5Ω 015J 15 0150 150 0151 1.5K 01521.6Ω 016J 16 0160 160 0161 1.6K 01621.8Ω 018J 18 0180 180 0181 1.8K 01822.0Ω 020J 20 0200 200 0201 2.0K 02022.2Ω 022J 22 0220 220 0221 2.2K 02222.4Ω 024J 24 0240 240 0241 2.4K 02422.7Ω 027J 27 0270 270 0271 2.7K 02723.0Ω 030J 30 0300 300 0301 3.0K 03023.3Ω 033J 33 0330 330 0331 3.3K 03323.6Ω 036J 36 0360 360 0361 3.6K 03623.9Ω 039J 39 0390 390 0391 3.9K 03924.3Ω 043J 43 0430 430 0431 4.3K 04324.7Ω 047J 47 0470 470 0471 4.7K 04725.1Ω 051J 51 0510 510 0511 5.1K 05125.6Ω 056J 56 0560 560 0561 5.6K 05626.2Ω 062J 62 0620 620 0621 6.2K 06226.8Ω 068J 68 0680 680 0681 6.8K 06827.5Ω 075J 75 0750 750 0751 7.5K 07528.2Ω 082J 82 0820 820 0821 8.2K 08229.1Ω 091J 91 0910 910 0911 9.1K 091210K 0103 100K 0104 1.0M 0105 - -11K 0113 110K 0114 1.1M 0115 - -12K 0123 120K 0124 1.2M 0125 - -13K 0133 130K 0134 1.3M 0135 - -15K 0153 150K 0154 1.5M 0155 - -16K 0163 160K 0164 1.6M 0165 - -18K 0183 180K 0184 1.8M 0185 - -20K 0203 200K 0204 2.0M 0205 - -22K 0223 220K 0224 2.2M 0225 - -24K 0243 240K 0244 2.4M 0245 - -27K 0273 270K 0274 2.7M 0275 - -30K 0303 300K 0304 3.0M 0305 - -33K 0333 330K 0334 3.3M 0335 - -36K 0363 360K 0364 3.6M 0365 - -39K 0393 390K 0394 3.9M 0395 - -43K 0433 430K 0434 4.3M 0435 - -47K 0473 470K 0474 4.7M 0475 - -51K 0513 510K 0514 5.1M 0515 - -56K 0563 560K 0564 5.6M 0565 - -62K 0623 620K 0624 6.2M 0625 - -68K 0683 680K 0684 6.8M 0685 - -75K 0753 750K 0754 7.5M 0755 - -82K 0823 820K 0824 8.2M 0825 - -91K 0913 910K 0914 9.1M 0915 - -10M 0106 - -E-96系列标准高精度电阻值与代码贴片电阻阻值规格精度1%电阻值印字代码电阻值印字代码电阻值印字代码电阻值印字代码10.0 100J 17.8 178J 31.6 316J 56.2 562J10.2 102J 18.2 182J 32.4 324J 57.6 576J10.5 105J 18.7 187J 33.2 332J 59.0 590J10.7 107J 19.1 191J 34.0 340J 60.4 604J11.0 110J 19.6 196J 34.8 348J 61.9 619J11.3 113J 20.0 200J 35.7 357J 63.4 634J11.5 115J 20.5 205J 36.5 365J 64.9 649J11.8 118J 21.0 210J 37.4 374J 66.5 665J12.1 121J 21.5 215J 38.3 383J 68.1 681J12.4 124J 22.1 221J 39.2 392J 69.8 698J12.7 127J 22.6 226J 40.2 402J 71.5 715J13.0 130J 23.2 232J 41.2 412J 73.2 732J13.3 133J 23.7 237J 42.2 422J 75.0 750J13.7 137J 24.3 243J 43.2 432J 76.8 768J14.0 140J 24.9 249J 44.2 442J 78.7 787J14.3 143J 25.5 255J 45.3 453J 80.6 806J14.7 147J 26.1 261J 46.4 464J 82.5 825J15.0 150J 26.7 267J 47.5 475J 84.5 845J15.4 154J 27.4 274J 48.7 487J 86.6 866J15.8 158J 28.0 280J 49.9 499J 88.7 887J16.2 162J 28.7 287J 51.1 511J 90.9 909J16.5 165J 29.4 294J 52.3 523J 93.1 931J16.9 169J 30.1 301J 53.6 536J 95.3 953J17.4 174J 30.9 309J 54.9 549J 97.6 976J1.00K 10012.37K 2371 5.62K 5621 13.3K 1332 1.02K 1021 2.43K 2431 5.76K 5761 13.7K 1372 1.05K 1051 2.49K 2491 5.90K 5901 14.0K 1402 1.07K 1071 2.55K 2551 6.04K 6041 14.3K 1432 1.10K 1101 2.61K 2611 6.19K 6191 14.7K 1472 1.13K 1131 2.67K 2671 6.34K 6341 15.0K 1502 1.15K 1151 2.74K 27416.49K 6491 15.4K 1542 1.18K 1181 2.80K 2801 6.65K 6651 15.8K 1582 1.21K 1211 2.87K 2871 6.81K 6811 16.2K 16221.24K 12412.94K 2941 6.98K 6981 16.5K 16521.27K 1271 3.01K 3011 7.15K 7151 16.9K 16921.30K 1301 3.09K 3091 7.32K 7321 17.4K 17421.33K 1331 3.16K 3161 7.50K 7501 17.8K 17821.37K 1371 3.24K 3241 7.68K 7681 18.2K 18221.40K 1401 3.32K 3321 7.87K 7871 18.7K 18721.43K 1431 3.40K 3401 8.06K 8061 19.1K 19121.47K 1471 3.48K 3481 8.25K 8251 19.6K 19621.50K 1501 3.57K 3571 8.45K 8451 20.0K 20021.54K 1541 3.65K 3651 8.66K 8661 20.5K 20521.58K 1581 3.74K 3741 8.87K 8871 21.0K 21021.62K 1621 3.83K 3831 9.09K 9091 21.5K 21521.65K 1651 3.92K 3921 9.31K 9311 22.1K 22121.69K 1691 4.02K 4021 9.53K 9531 22.6K 22621.74K 1741 4.12K 4121 9.76K 9761 23.2K 23221.78K 1781 4.22K 4221 10.0K 1002 23.7K 23721.82K 1821 4.32K 4321 10.2K 1022 24.3K 24321.87K 1871 4.42K 4421 10.5K 1052 24.9K 24921.91K 1911 4.53K 4531 10.7K 1072 25.5K 25521.96K 1961 4.64K 4641 11.0K 1102 26.1K 26122.00K 2001 4.75K 4751 11.3K 1132 26.7K 26722.05K 2051 4.87K 4871 11.5K 1152 27.4K 27422.10K 2101 4.99K 4991 11.8K 1182 28.0K 28022.15K 2151 5.11K 5111 12.1K 1212 28.7K 28722.21K 2211 5.23K 5231 12.4K 1242 29.4K 29422.26K 2261 5.36K 5361 12.7K 1272 30.1K 30122.32K 2321 5.49K 5491 13.0K 1302 30.9K 3092电阻值印字代码电阻值印字代码电阻值印字代码电阻值印字代码100 1000 178 1780 316 3160 562 5620102 1020 182 1820 324 3240 576 5760105 1050 187 1870 332 3320 590 5900107 1070 191 1910 340 3400 604 6040110 1100 196 1960 348 3480 619 6190113 1130 200 2000 357 3570 634 6340115 1150 205 2050 365 3650 649 6490118 1180 210 2100 374 3740 665 6650121 1210 215 2150 383 3830 681 6810124 1240 221 2210 392 3920 698 6980127 1270 226 2260 402 4020 715 7150130 1300 232 2320 412 4120 732 7320133 1330 237 2370 422 4220 750 7500137 1370 243 2430 432 4320 768 7680140 1400 249 2490 442 4420 787 7870143 1430 255 2550 453 4530 806 8060147 1470 261 2610 464 4640 825 8250150 1500 267 2670 475 4750 845 8450154 1540 274 2740 487 4870 866 8660158 1580 280 2800 499 4990 887 8870162 1620 287 2870 511 5110 909 9090165 1650 294 2940 523 5230 931 9310169 1690 301 3010 536 5360 953 9530174 1740 309 3090 549 5490 976 976031.6K 3162 75.0K 7502 178K 1783 422K 422332.4K 3242 76.8K 7682 182K 1823 432K 432333.2K 3322 78.7K 7872 187K 1873 442K 442334.0K 3402 80.6K 8062 191K 1913 453K 453334.8K 3482 82.5K 8252 196K 1963 464K 464335.7K 3572 84.5K 8452 200K 2003 475K 475336.5K 3652 86.6K 8662 205K 2053 487K 487337.4K 3742 88.7K 8872 210K 2103 499K 499338.3K 3832 90.9K 9092 215K 2153 511K 511339.2K 3922 93.1K 9312 221K 2213 523K 523340.2K 4022 95.3K 9532 226K 2263 536K 536341.2K 4122 97.6K 9762 232K 2323 549K 549342.2K 4222 100K 1003 237K 2373 562K 562343.2K 4322 102K 1023 243K 2433 576K 576344.2K 4422 105K 1053 249K 2493 590K 590345.3K 4532 107K 1073 255K 2553 604K 604346.4K 4642 110K 1103 261K 2613 619K 619347.5K 4752 113K 1133 267K 2673 634K 634348.7K 4872 115K 1153 274K 2743 649K 649349.9K 4992 118K 1183 280K 2803 665K 665351.1K 5112 121K 1213 287K 2873 681K 681352.3K 5232 124K 1243 294K 2943 698K 698353.6K 5362 127K 1273 301K 3013 715K 715354.9K 5492 130K 1303 309K 3093 732K 732356.2K 5622 133K 1333 316K 3163 750K 750357.6K 5762 137K 1373 324K 3243 768K 768359.0K 5902 140K 1403 332K 3323 787K 787360.4K 6042 143K 1433 340K 3403 806K 806361.9K 6192 147K 1473 348K 3483 825K 825363.4K 6342 150K 1503 357K 3573 845K 845364.9K 6492 154K 1543 365K 3653 866K 8663 66.5K 6652 158K 1583 374K 3743 887K 887368.1K 6812 162K 1623 383K 3833 909K 909369.8K 6982 165K 1653 392K 3923 931K 9313 71.5K 7152 169K 1693 402K 4023 953K 953373.2K 7322 174K 1743 412K 4123 976K 9763- - - - - - 1M 1004E-192系列标准精密电阻值与代码片式电阻阻值识别精度0.1% 0.25% 0.5%Value 电阻值 Code 印字代码 Value 电阻值 Code 印字代码 Value 电阻值 Code 印字代码100 1000 147 1470 215 2150101 1010 149 1490 218 2180102 1020 150 1500 221 2210104 1040 152 1520 223 2230105 1050 154 1540 226 2260106 1060 156 1560 229 2290107 1070 158 1580 232 2320109 1090 160 1600 234 2340110 1100 162 1620 237 2370111 1110 164 1640 240 2400113 1130 165 1650 243 2430114 1140 167 1670 246 2460115 1150 169 1690 249 2490117 1170 172 1720 252 2520118 1180 174 1740 255 2550120 1200 176 1760 258 2580121 1210 178 1780 261 2610123 1230 180 1800 264 2640124 1240 182 1820 267 2670126 1260 184 1840 271 2710127 1270 187 1870 274 2740129 1290 189 1890 270 2700130 1300 191 1910 280 2800132 1320 193 1930 284 2840133 1330 196 1960 287 2870135 1350 198 1980 291 2910137 1370 200 2000 294 2940138 1380 203 2030 298 2980140 1400 205 2050 301 3010142 1420 208 2080 305 3050143 1430 210 2100 309 3090145 1450 213 2130 312 3120Value 电阻值 Code 印字代码 Value 电阻值 Code 印字代码 Value 电阻值 Code 印字代码316 3160 464 4640 681 6810320 3200 470 4700 690 6900324 3240 475 4750 698 6980328 3280 481 4810 706 7060332 3320 487 4870 715 7150336 3360 493 4930 723 7230340 3400 499 4990 732 7320344 3440 505 5050 741 7410348 3480 511 5110 750 7500352 3520 517 5170 759 7590357 3570 523 5230 768 7680361 3610 530 5300 777 7770365 3650 536 5360 787 7870370 3700 542 5420 796 7960374 3740 549 5490 806 8060379 3790 556 5560 816 8160383 3830 562 5620 825 8250388 3880 569 5690 835 8350392 3920 576 5760 845 8450397 3970 583 5830 856 8560402 4020 590 5900 866 8660407 4070 597 5970 876 8760412 4120 604 6040 887 8870417 4170 612 6120 898 8980422 4220 619 6190 909 9090427 4270 626 6260 920 9200432 4320 634 6340 931 9310437 4370 642 6420 942 9420442 4420 649 6490 953 9530448 4480 657 6570 965 9650453 4530 665 6650 976 9760459 4590 673 6730 988 9880标准阻值表1E-96 0603F(+1%) Standard Resistance Table阻值代码阻值代码阻值代码阻值代码阻值代码10.0 01X 100 01A 1.00K 01B 10.0K 01C 100K 01D 10.2 02X 102 02A 1.02K 02B 10.2K 02C 102K 02D 10.5 03X 105 03A 1.05K 03B 10.5K 03C 105K 03D10.7 04X 107 04A 1.07K 04B 10.7K 04C 107K 04D11.0 05X 110 05A 1.10K 05B 11.0K 05C 110K 05D 11.3 06X 113 06A 1.13K 06B 11.3K 06C 113K 06D 11.5 07X 115 07A 1.15K 07B 11.5K 07C 115K 07D11.8 08X 118 08A 1.18K 08B 11.8K 08C 118K 08D12.1 09X 121 09A 1.21K 09B 12.1K 09C 121K 09D 12.4 10X 124 10A 1.24K 10B 12.4K 10C 124K 10D13.0 12X 130 12A 1.30K 12B 13.0K 12C 130K 12D 13.3 13X 133 13A 1.33K 13B 13.3K 13C 133K 13D13.7 14X 137 14A 1.37K 14B 13.7K 14C 137K 14D14.0 15X 140 15A 1.40K 15B 14.0K 15C 140K 15D 14.3 16X 143 16A 1.43K 16B 14.3K 16C 143K 16D14.7 17X 147 17A 1.47K 17B 14.7K 17C 147K 17D15.0 18X 150 18A 1.50K 18B 15.0K 18C 150K 18D 15.4 19X 154 19A 1.54K 19B 15.4K 19C 154K 19D15.8 20X 158 20A 1.58K 20B 15.8K 20C 158K 20D16.2 21X 162 21A 1.62K 21B 16.2K 21C 162K 21D 16.5 22X 165 22A 1.65K 22B 16.5K 22C 165K 22D16.9 23X 169 23A 1.69K 23B 16.9K 23C 169K 23D17.4 24X 174 24A 1.74K 24B 17.4K 24C 174K 24D17.8 25X 178 25A 1.78K 25B 17.8K 25C 178K 25D18.2 26X 182 26A 1.82K 26B 18.2K 26C 182K 26D18.7 27X 187 27A 1.87K 27B 18.7K 27C 187K 27D19.1 28X 191 28A 1.91K 28B 19.1K 28C 191K 28D19.6 29X 196 29A 1.96K 29B 19.6K 29C 196K 29D20.0 30X 200 30A 2.00K 30B 20.0K 30C 200K 30D20.5 31X 205 31A 2.05K 31B 20.5K 31C 205K 31D21.0 32X 210 32A 2.10K 32B 21.0K 32C 210K 32D21.5 33X 215 33A 2.15K 33B 21.5K 33C 215K 33D22.1 34X 221 34A 2.21K 34B 22.1K 34C 221K 34D22.6 35X 226 35A 2.26K 35B 22.6K 35C 226K 35D23.2 36X 232 36A 2.32K 36B 23.2K 36C 232K 36D23.7 37X 237 37A 2.37K 37B 23.7K 37C 237K 37D24.3 38X 243 38A 2.43K 38B 24.3K 38C 243K 38D24.9 39X 249 39A 2.49K 39B 24.9K 39C 249K 39D25.5 40X 255 40A 2.55K 40B 25.5K 40C 255K 40D26.7 42X 267 42A 2.67K 42B 26.7K 42C 267K 42D27.4 43X 274 43A 2.74K 43B 27.4K 43C 274K 43D28.0 44X 280 44A 2.80K 44B 28.0K 44C 280K 44D28.7 45X 287 45A 2.87K 45B 28.7K 45C 287K 45D29.4 46X 294 46A 2.94K 46B 29.4K 46C 294K 46D30.1 47X 301 47A 3.01K 47B 30.1K 47C 301K 47D30.9 48X 309 48A 3.09K 48B 30.9K 48C 309K 48D贴片电阻阻值标注方法1．E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K）（1）常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47Ω103 = 10kΩ224 = 220kΩ（2）小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0ΩR20 = 0.20Ω5R1= 5.1ΩR007 = 7.0mΩ4m7 = 4.7mΩ2．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）(1) 常用电阻标注XXXY XXX代表底数，Y代表指数例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ(2) 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00ΩR200 = 0.200Ω5R10 = 5.10ΩR007 = 7.00mΩ4m70 = 4.70mΩ(3) E-96 Multiplier Code标注法XXYXX 代表底数的代码，具体数值可从Multiplier Code表中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 150Ω02C = 10.2kΩE96系列电阻规格表( Multiplier Code)来源：新手电子网作者：本站原创编辑：本站编辑时间：2007-06-22 点击：650次关键词：E96 系列电阻规格表精度误差±1%E代表指数间隔的意思，96表示有96种数字系列E96系列的电阻格误差较小，有96个基本数，此种规格常用精度要求较高的场合E96系列电阻规格表E96数值系列基本数值允许偏差说明100 ±1%精度高，成本也高例如一个贴片电阻上写着01C 那是 102*10^2 即10KA=10 ；B=100；C=1000;依次类推01=100；02=102；03=105；。

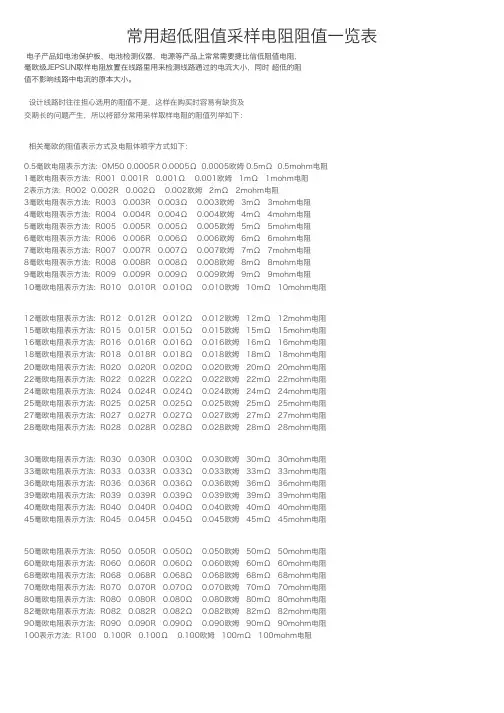

常⽤超低阻值采样电阻阻值⼀览表 电⼦产品如电池保护板，电池检测仪器，电源等产品上常常需要捷⽐信低阻值电阻，毫欧级JEPSUN取样电阻放置在线路⾥⽤来检测线路通过的电流⼤⼩，同时 超低的阻值不影响线路中电流的原本⼤⼩。

设计线路时往往担⼼选⽤的阻值不是，这样在购买时容易有缺货及交期长的问题产⽣，所以将部分常⽤采样取样电阻的阻值列举如下：相关毫欧的阻值表⽰⽅式及电阻体喷字⽅式如下：0.5毫欧电阻表⽰⽅法: 0M50 0.0005R 0.0005Ω 0.0005欧姆 0.5mΩ 0.5mohm电阻1毫欧电阻表⽰⽅法: R001 0.001R 0.001Ω 0.001欧姆 1mΩ 1mohm电阻2表⽰⽅法: R002 0.002R 0.002Ω 0.002欧姆 2mΩ 2mohm电阻3毫欧电阻表⽰⽅法: R003 0.003R 0.003Ω 0.003欧姆 3mΩ 3mohm电阻4毫欧电阻表⽰⽅法: R004 0.004R 0.004Ω 0.004欧姆 4mΩ 4mohm电阻5毫欧电阻表⽰⽅法: R005 0.005R 0.005Ω 0.005欧姆 5mΩ 5mohm电阻6毫欧电阻表⽰⽅法: R006 0.006R 0.006Ω 0.006欧姆 6mΩ 6mohm电阻7毫欧电阻表⽰⽅法: R007 0.007R 0.007Ω 0.007欧姆 7mΩ 7mohm电阻8毫欧电阻表⽰⽅法: R008 0.008R 0.008Ω 0.008欧姆 8mΩ 8mohm电阻9毫欧电阻表⽰⽅法: R009 0.009R 0.009Ω 0.009欧姆 9mΩ 9mohm电阻10毫欧电阻表⽰⽅法: R010 0.010R 0.010Ω 0.010欧姆 10mΩ 10mohm电阻12毫欧电阻表⽰⽅法: R012 0.012R 0.012Ω 0.012欧姆 12mΩ 12mohm电阻15毫欧电阻表⽰⽅法: R015 0.015R 0.015Ω 0.015欧姆 15mΩ 15mohm电阻16毫欧电阻表⽰⽅法: R016 0.016R 0.016Ω 0.016欧姆 16mΩ 16mohm电阻18毫欧电阻表⽰⽅法: R018 0.018R 0.018Ω 0.018欧姆 18mΩ 18mohm电阻20毫欧电阻表⽰⽅法: R020 0.020R 0.020Ω 0.020欧姆 20mΩ 20mohm电阻22毫欧电阻表⽰⽅法: R022 0.022R 0.022Ω 0.022欧姆 22mΩ 22mohm电阻24毫欧电阻表⽰⽅法: R024 0.024R 0.024Ω 0.024欧姆 24mΩ 24mohm电阻25毫欧电阻表⽰⽅法: R025 0.025R 0.025Ω 0.025欧姆 25mΩ 25mohm电阻27毫欧电阻表⽰⽅法: R027 0.027R 0.027Ω 0.027欧姆 27mΩ 27mohm电阻28毫欧电阻表⽰⽅法: R028 0.028R 0.028Ω 0.028欧姆 28mΩ 28mohm电阻30毫欧电阻表⽰⽅法: R030 0.030R 0.030Ω 0.030欧姆 30mΩ 30mohm电阻33毫欧电阻表⽰⽅法: R033 0.033R 0.033Ω 0.033欧姆 33mΩ 33mohm电阻36毫欧电阻表⽰⽅法: R036 0.036R 0.036Ω 0.036欧姆 36mΩ 36mohm电阻39毫欧电阻表⽰⽅法: R039 0.039R 0.039Ω 0.039欧姆 39mΩ 39mohm电阻40毫欧电阻表⽰⽅法: R040 0.040R 0.040Ω 0.040欧姆 40mΩ 40mohm电阻45毫欧电阻表⽰⽅法: R045 0.045R 0.045Ω 0.045欧姆 45mΩ 45mohm电阻50毫欧电阻表⽰⽅法: R050 0.050R 0.050Ω 0.050欧姆 50mΩ 50mohm电阻60毫欧电阻表⽰⽅法: R060 0.060R 0.060Ω 0.060欧姆 60mΩ 60mohm电阻68毫欧电阻表⽰⽅法: R068 0.068R 0.068Ω 0.068欧姆 68mΩ 68mohm电阻70毫欧电阻表⽰⽅法: R070 0.070R 0.070Ω 0.070欧姆 70mΩ 70mohm电阻80毫欧电阻表⽰⽅法: R080 0.080R 0.080Ω 0.080欧姆 80mΩ 80mohm电阻82毫欧电阻表⽰⽅法: R082 0.082R 0.082Ω 0.082欧姆 82mΩ 82mohm电阻90毫欧电阻表⽰⽅法: R090 0.090R 0.090Ω 0.090欧姆 90mΩ 90mohm电阻100表⽰⽅法: R100 0.100R 0.100Ω 0.100欧姆 100mΩ 100mohm电阻。

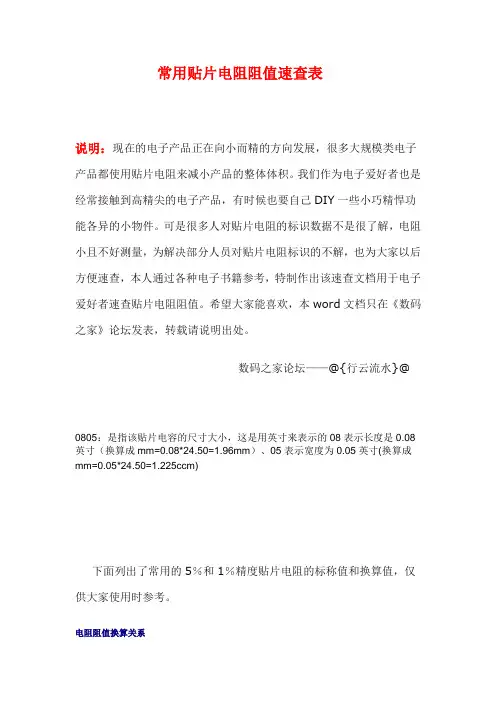

常用贴片电阻阻值速查表说明：现在的电子产品正在向小而精的方向发展，很多大规模类电子产品都使用贴片电阻来减小产品的整体体积。

我们作为电子爱好者也是经常接触到高精尖的电子产品，有时候也要自己DIY一些小巧精悍功能各异的小物件。

可是很多人对贴片电阻的标识数据不是很了解，电阻小且不好测量，为解决部分人员对贴片电阻标识的不解，也为大家以后方便速查，本人通过各种电子书籍参考，特制作出该速查文档用于电子爱好者速查贴片电阻阻值。

希望大家能喜欢，本word文档只在《数码之家》论坛发表，转载请说明出处。

数码之家论坛——@{行云流水}@0805：是指该贴片电容的尺寸大小，这是用英寸来表示的08表示长度是0.08英寸（换算成mm=0.08*24.50=1.96mm）、05表示宽度为0.05英寸(换算成mm=0.05*24.50=1.225ccm)下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。

电阻阻值换算关系Ω= Ωk = kΩ= 1,000 ΩM = MΩ= 1,000,000 Ω微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1%，请大家根据精度要求挑选合适的代码类型。

但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W1210 1/3W1812 1/2W2010 3/4W2512 1W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22010=5.0x2.52225=5.6x6.52512=6.5x3.2是不是各个不同值的电阻或电容都有相同的封装号？比如说：220欧、240欧、1K、4.7K、10K……这些不同电阻值都可以用0805的封装？也就是说它们的阻值不同但实物尺寸大小相同，对吗？答对了，封装的大小只是允许最大耗散功率大小的表现而已电阻电容的功率大了有什么作用呢？功率大的好些还是功率小的好些呢？回答电阻和电容在一般应用在小信号电路时不在乎功率，但是如果是要通过的电流比较大，或者是用于限流时就要考虑该电阻的功耗了，比如一个1Ω的电阻通过1A的电流那么它的耗散功率为1W那么你就不能用小于1W的电阻，应该选择功率容量尽量大于等于实际功耗2倍的电阻来使用，否则散热不好极易引起火灾！当然不是功率越大越好，因为功率越大体积相应也就越大、成本也就越高，合适的才是最好的。

常用贴片电阻阻值速查表说明：现在的电子产品正在向小而精的方向发展，很多大规模类电子产品都使用贴片电阻来减小产品的整体体积。

我们作为电子爱好者也是经常接触到高精尖的电子产品，有时候也要自己DIY一些小巧精悍功能各异的小物件。

可是很多人对贴片电阻的标识数据不是很了解，电阻小且不好测量，为解决部分人员对贴片电阻标识的不解，也为大家以后方便速查，本人通过各种电子书籍参考，特制作出该速查文档用于电子爱好者速查贴片电阻阻值。

希望大家能喜欢，本word文档只在《数码之家》论坛发表，转载请说明出处。

数码之家论坛——@{行云流水}@0805：是指该贴片电容的尺寸大小，这是用英寸来表示的08表示长度是0.08英寸（换算成mm=0.08*24.50=1.96mm）、05表示宽度为0.05英寸(换算成mm=0.05*24.50=1.225ccm)下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。

电阻阻值换算关系Ω= Ωk = kΩ= 1,000 ΩM = MΩ= 1,000,000 Ω微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1%，请大家根据精度要求挑选合适的代码类型。

但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W1210 1/3W1812 1/2W2010 3/4W2512 1W电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22010=5.0x2.52225=5.6x6.52512=6.5x3.2是不是各个不同值的电阻或电容都有相同的封装号？比如说：220欧、240欧、1K、4.7K、10K……这些不同电阻值都可以用0805的封装？也就是说它们的阻值不同但实物尺寸大小相同，对吗？答对了，封装的大小只是允许最大耗散功率大小的表现而已电阻电容的功率大了有什么作用呢？功率大的好些还是功率小的好些呢？回答电阻和电容在一般应用在小信号电路时不在乎功率，但是如果是要通过的电流比较大，或者是用于限流时就要考虑该电阻的功耗了，比如一个1Ω的电阻通过1A的电流那么它的耗散功率为1W那么你就不能用小于1W的电阻，应该选择功率容量尽量大于等于实际功耗2倍的电阻来使用，否则散热不好极易引起火灾！当然不是功率越大越好，因为功率越大体积相应也就越大、成本也就越高，合适的才是最好的。
