园林给水排水设计施工图纸说明

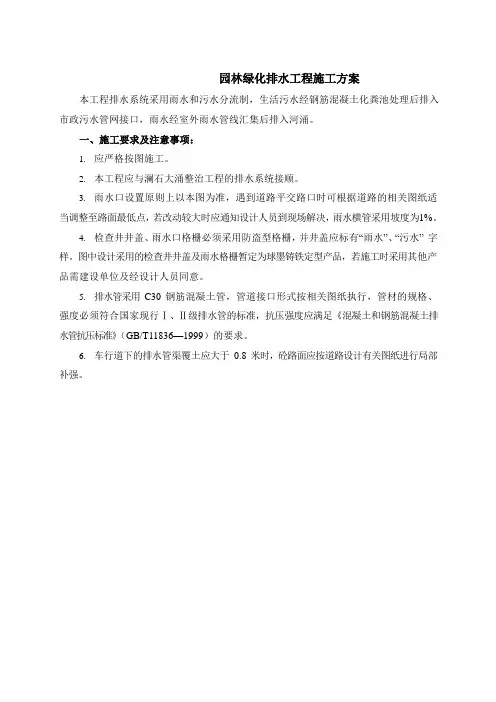

园林绿化排水工程施工方案本工程排水系统采用雨水和污水分流制，生活污水经钢筋混凝土化粪池处理后排入市政污水管网接口，雨水经室外雨水管线汇集后排入河涌。

一、施工要求及注意事项：1.应严格按图施工。

2.本工程应与澜石大涌整治工程的排水系统接顺。

3.雨水口设置原则上以本图为准，遇到道路平交路口时可根据道路的相关图纸适当调整至路面最低点，若改动较大时应通知设计人员到现场解决，雨水横管采用坡度为1%。

4.检查井井盖、雨水口格栅必须采用防盗型格栅，并井盖应标有“雨水”、“污水” 字样。

图中设计采用的检查井井盖及雨水格栅暂定为球墨铸铁定型产品，若施工时采用其他产品需建设单位及经设计人员同意。

5.排水管采用C30 钢筋混凝土管，管道接口形式按相关图纸执行，管材的规格、强度必须符合国家现行Ⅰ、Ⅱ级排水管的标准，抗压强度应满足《混凝土和钢筋混凝土排水管抗压标准》（GB/T11836—1999）的要求。

6.车行道下的排水管渠覆土应大于0.8 米时，砼路面应按道路设计有关图纸进行局部补强。

7.排水管的管道基础均为120。

混凝土基础，混凝土强度为C15.8.施工时地基如为腐质土或淤泥等软弱地基时，应对地基进行处理，处理后的地基应满足本设计要求。

9.沟槽开挖时不得扰动天然地基，否则超挖部分必须用中砂回填压实。

10.设计圆管与箱涵的接洽，可与箱涵一起浇筑施工，圆管与箱涵相接触处应作凿毛处理；也可采用箱涵预留孔处理，但孔口填缝不得有漏水现象。

箱涵预留孔设置参照桥涵工程有关图纸。

11.所有污水管必须做闭水试验，并满足现行施工及验收规范的要求，符合要求后方能回填，回填土采用土方砂回填，并分层密实。

12.排水管道施工时应注意保护地下的其他现状市政管线，以免发生安全事故。

13.休闲带的雨水口平面位置应以本图为准，雨水管平面位置应根据实际需要进行确定。

14.施工时如遇到排向本道路的雨污水管（渠）必须分别接入本次设计的雨、污水系统，若排水管是雨污合流管，则应进行截流。

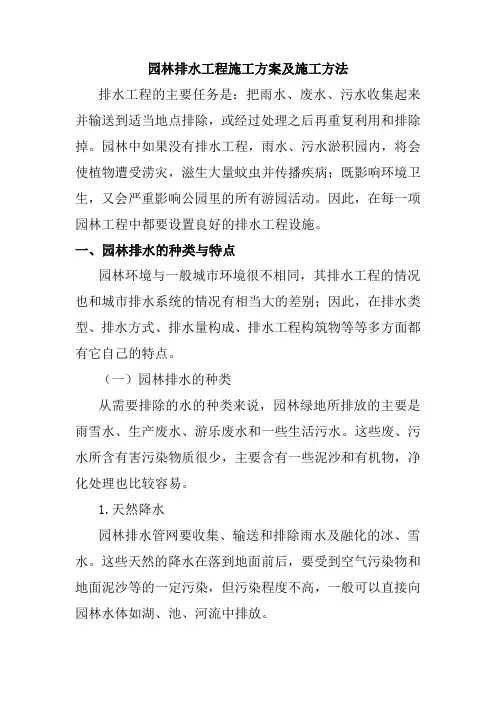

园林排水工程施工方案及施工方法排水工程的主要任务是：把雨水、废水、污水收集起来并输送到适当地点排除，或经过处理之后再重复利用和排除掉。

园林中如果没有排水工程，雨水、污水淤积园内，将会使植物遭受涝灾，滋生大量蚊虫并传播疾病；既影响环境卫生，又会严重影响公园里的所有游园活动。

因此，在每一项园林工程中都要设置良好的排水工程设施。

一、园林排水的种类与特点园林环境与一般城市环境很不相同，其排水工程的情况也和城市排水系统的情况有相当大的差别；因此，在排水类型、排水方式、排水量构成、排水工程构筑物等等多方面都有它自己的特点。

（一）园林排水的种类从需要排除的水的种类来说，园林绿地所排放的主要是雨雪水、生产废水、游乐废水和一些生活污水。

这些废、污水所含有害污染物质很少，主要含有一些泥沙和有机物，净化处理也比较容易。

1.天然降水园林排水管网要收集、输送和排除雨水及融化的冰、雪水。

这些天然的降水在落到地面前后，要受到空气污染物和地面泥沙等的一定污染，但污染程度不高，一般可以直接向园林水体如湖、池、河流中排放。

2.生产废水盆栽植物浇水时多浇的水，鱼池、喷泉池、睡莲池等较小的水景池排放的废水，都属于园林的生产废水。

这类废水也一般可直接向河流等流动水体排放。

面积较大的水景池，其水体已具有一定的自净能力，因此常常不换水，当然也就不排出废水。

3.游乐废水游乐设施中的水体一般面积不大，积水太久会使水质变坏，所以每隔一定时间就要换水。

如游泳池、戏水池、碰碰船池、冲浪池、航模池等，就常在换水时有废水排出。

游乐废水中所含污染物不算多，可以酌情向园林湖池中排放。

4。

生活污水园林中的生活污水主要来自餐厅、茶室、小卖、厕所、宿舍等处。

这些污水中所含有机污染物较多，一般不能直接向园林水体中排放，而要经过除油池、沉淀池、化粪池等进行处理后才能排放。

另外，做清洁卫生时产生的废水，也可划人这一类中。

（二）园林排水的特点根据园林环境、地形和内部功能等方面与一般城市给水工程情况的不同，可以看出其排水工程具有以下几个主要方面的特点。

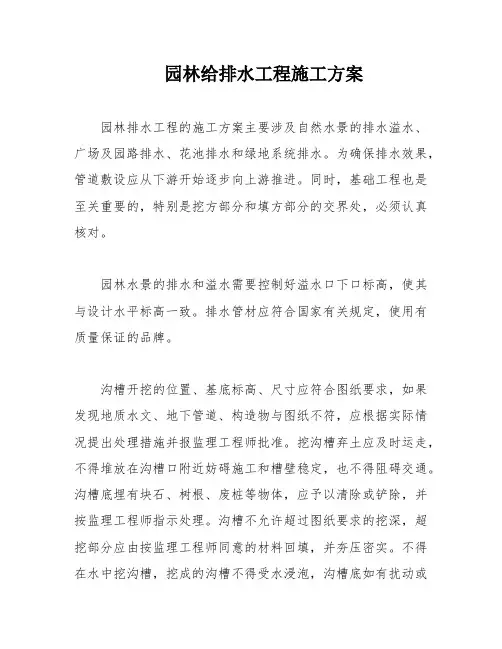

园林给排水工程施工方案园林排水工程的施工方案主要涉及自然水景的排水溢水、广场及园路排水、花池排水和绿地系统排水。

为确保排水效果，管道敷设应从下游开始逐步向上游推进。

同时，基础工程也是至关重要的，特别是挖方部分和填方部分的交界处，必须认真核对。

园林水景的排水和溢水需要控制好溢水口下口标高，使其与设计水平标高一致。

排水管材应符合国家有关规定，使用有质量保证的品牌。

沟槽开挖的位置、基底标高、尺寸应符合图纸要求，如果发现地质水文、地下管道、构造物与图纸不符，应根据实际情况提出处理措施并报监理工程师批准。

挖沟槽弃土应及时运走，不得堆放在沟槽口附近妨碍施工和槽壁稳定，也不得阻碍交通。

沟槽底埋有块石、树根、废桩等物体，应予以清除或铲除，并按监理工程师指示处理。

沟槽不允许超过图纸要求的挖深，超挖部分应由按监理工程师同意的材料回填，并夯压密实。

不得在水中挖沟槽，挖成的沟槽不得受水浸泡，沟槽底如有扰动或毁坏，应按监理工程师的指示，增加开挖深度，并用监理工程师同意的材料回填夯实至图纸要求的标高。

沟槽回填所用材料应按图纸要求和监理工程师指示制备，回填物应分层摊铺，分层夯实，每层夯实厚度不得超过20-30cm，压实度应达到80%以上。

回填前应先排除积水，并应保护管道防腐层和接口不受损坏。

回填前应分两个步骤进行：管道两侧及管顶0.5m处应先填筑，接口处应予留出，待水压试验后，管道安装合乎要求再填筑其余部分。

管道两侧和井室四周应同时、分层对称、回填夯实，以防管道单向填筑而移位。

排水管PVC施工应符合本规范要求外，还应符合GB3092-87、GB3091-87的有关规定。

排水管PVC的接口采用管件和专用胶水连接。

管道铺设应在沟底标高和管道基础质量检查合格后进行，且所有管材、管件必须提供出厂合格证，并经监理工程师检查合格后方能使用。

最后，进行闭水试验以确保排水系统的质量。

在管道安装完成后，需要进行闭水试验，即封住管道出水口，关水试验并观测水位是否有渗漏。

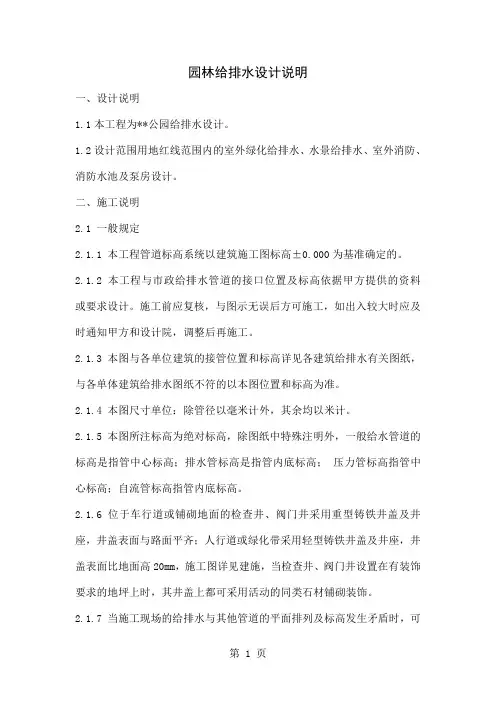

园林给排水设计说明一、设计说明1.1本工程为**公园给排水设计。

1.2设计范围用地红线范围内的室外绿化给排水、水景给排水、室外消防、消防水池及泵房设计。

二、施工说明2.1 一般规定2.1.1 本工程管道标高系统以建筑施工图标高±0.000为基准确定的。

2.1.2 本工程与市政给排水管道的接口位置及标高依据甲方提供的资料或要求设计。

施工前应复核，与图示无误后方可施工，如出入较大时应及时通知甲方和设计院，调整后再施工。

2.1.3 本图与各单位建筑的接管位置和标高详见各建筑给排水有关图纸，与各单体建筑给排水图纸不符的以本图位置和标高为准。

2.1.4 本图尺寸单位：除管径以毫米计外，其余均以米计。

2.1.5 本图所注标高为绝对标高，除图纸中特殊注明外，一般给水管道的标高是指管中心标高；排水管标高是指管内底标高；压力管标高指管中心标高；自流管标高指管内底标高。

2.1.6 位于车行道或铺砌地面的检查井、阀门井采用重型铸铁井盖及井座，井盖表面与路面平齐；人行道或绿化带采用轻型铸铁井盖及井座，井盖表面比地面高20mm，施工图详见建施，当检查井、阀门井设置在有装饰要求的地坪上时，其井盖上都可采用活动的同类石材铺砌装饰。

2.1.7 当施工现场的给排水与其他管道的平面排列及标高发生矛盾时，可按现场情况调整管道的敷设，其处理原则为压力管让非压力管，小管让大管。

2.1.8 施工时的管槽开挖、回填、各种管道的安装、反腐等要求应结合工程的具体情况，严格按照国标GB 50268-97《给水排水管道工程施工及验收规范》的有关要求条纹执行。

2.1.9 排水管道应在沟槽地基、管基质量检验合格后安装，安装时自下游开始，承口朝向施工前进的方向。

2.2 给水部分2.2.1 管材及接口：本工程园区给水管材采用球墨铸铁管，法兰连接，喷灌管道采用PPR（聚丙烯）塑料给水管，丝扣连接。

当管道在有不均匀沉降时，应加相应管材伸缩节。

2.2.2管道埋深：管道一般在地下0.5-1.1m出敷设，位于车行道或铺砌道，管顶覆土深度≮0.7m，位于人行道或绿化道的管道，管顶覆土深度≮0.5m，当不能满足上述要求时，应按国标95S222/7的做法采取措施。

给水排水制图标准1 总则1.0.1 为了统一给水排水专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

I.0.2 本标准适用于下列制图方式绘制的图样：1 手工制图;2 计算机制图。

1.0.3 本标准适用于给水排水专业的下列工程制图:1 新建、改建、扩建工程的各阶段设计图、竣工图;2 总平面设计图、竣工图；3 原有建筑物，构筑物、总平面图的实测图；4 通用设计图、标准设计图。

1.0.4 给水排水专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》（GB/T50001-2001）以及国家现行的有关强制性标准的规定。

2 一般规定2.1 图线2.1.1 图线的宽度b，应根据图纸的类别、比例和复杂程度，按《房屋建筑制图统一标准》中第3.0.1条的规定选用。

线宽b宜为0.7或1.0mm。

2.1.2 给水排水专业制图，常用的各种线型宜符合表2.1_2的规定。

2.2 比例1.2.1 给水排水专业制图常用的比例，宜符合表2.2.1的规定。

2.2.2 在管道纵断面图中.可根据需要对纵向与横向采用不同的组合比例。

2.2.3 在建筑给排水轴侧图中，如局部表达有困难时，该处可不按比例绘制。

2.2.4 水处理流程图、水处理高程图和建筑给排水系统原理图均不按比例绘制。

2.3 标高2.3.1 标高符号及一般标注方法应符合《房屋建筑制图统一标准》中第10.8节的规定。

2.3.2 室内工程应标注相对标高；室外工程宜标注绝对标高;当无绝对标高资料时可标注相对标高，但应与总图专业一致。

2.3.3 压力管道应标注管中心标高;沟渠和重力流管道宜标注沟(管)内底标高。

2.3.4 在下列部位应标注标高:1 沟渠和重力流管道的起讫点、转角点、连接点、变坡点、变尺寸(管径)点及交叉点；2 压力流管道中的标高控制点；3 管道穿外墙，剪力墙和构筑物的壁及底板等处；4 不同水位线处;5 构筑物和土建部分的相关标高。

给排水设计制图标准一、工程图比例1、平面图、总图局部:1.1总图：S>/1:500,S<1:500,首选大一级图幅，次选分区索引；1.2给排水分区平面图：S=1:100；2、详图局部：2.1尺度较大的水景平面、小型构筑物平立剖面图：S=1:502.2尺度较少的水景平面、其它大样图：S=1:20或1:102.3大样放大节点详图：S=1:5二、制图线三、园林景观给排水设计具体要求：1、园林景观给排水设计说明1.1、园林景观给排水设计说明一般包括：园林景观给排水设计说明、图例及主材总表和给排水标准大样图。

1.2、园林景观给排水设计说明图纸表达内容：1.2.1、园林景观给排水设计说明应含有设计依据、园林给水、园林排水、管材，接口及安装要求、阀门安装和要求及其他，但不局限于以上内；1.2.2、图例及主材总表应详细统计本工程中给排水主要设备材料的名称、规格、数量以及主要参数；1.2.3、给排水标准大样图应有管道敷设方式大样、快速取水器安装大样、水表安装大样、地漏安装大样、花钵排水大样、水景给水、排水及溢流安装大样、排水沟大样以及参考图片，但不局限于以上内；2、园林景观给水2.1、园林景观给水一般包括：园林绿化灌溉给水、景观水给水、园林景观清洁用水(根据甲方要求设置)等。

2.2、园林景观给水图纸表达内容：2.2.1、应标明绿化灌溉给水设施〔快速取水阀、喷灌喷头等〕的位置，以及给水设施的效劳范围；〔注：人工灌溉给水设施点应便于使用和维护，例如靠近道路设置〕2.2.2、应根据建筑综合管网及甲方意见设置园林景观给水计量水表位置，以及根据用水量确定计量水表规格型号；2.2.3、根据具体工程应甲方要求设置园林景观清洁用水点；2.2.4、应计算连接给水设施之间的管道管径，并标明各管道的管径；3、园林景观排水3.1、园林景观排水一般包括：园林硬铺地地表排水、园林种植带地表排水、园林地下室顶板种植带渗透水排水、景观水排水等。

园林景观绿化给排水工程施工方案给排水工程是安装工程的组成部分，给排水工程包括给水系统、排水系统、雨水系统等。

一、管道安装总体原则和施工准备总体原则为：先预留埋、后管道安装；先地下管、后地上管；先主管、后支管；先架空后地面：先设备就位、后工艺配管。

同时为了配合总体进度，对于土建优先施工的要提前施工给予配合。

然后在土建适当工序完成后合理交叉、配合；室外部分管道的施工合理选择施工时机，室外道路施工之前，按“先下后下、先大后小”原则进行。

1、主要施工程序在管道安装工作开始前，熟悉设计图纸，根据图纸绘制管道留洞图，并同其它专业共同复核留洞图的正确性，如发现有专业交叉，管道“打架”现象发生，应及早做设计变更，以保证管道预埋工作准确、连续的实施。

根据施工图中给定的穿管坐标和标高。

二、主要管道安装的方法（一）硬聚氯乙烯塑料管的安装1、技术交底通过技术交底，使工人掌握硬聚乙烯管的施工方法、技术技术措施和质量要求。

2、材料检验管材、管件、粘接剂等材料，应符合现行产品标准，应有出厂合格证和产品性能说明书，并应标明生产厂家，规格和日期。

管材要求外观结构特征明显，颜色一致，内壁光滑平整，管身不得有裂缝、凹陷和可见的缺损，管口不得有破损、裂口、变形等缺陷，胶圈外观应光滑平整，不许有气孔、裂缝、卷褶、破损等现象，发现上述陷品一律禁止使用。

管材的端面应平整，与管中心轴线垂直，管材长度方向不应有明显的弯曲现象。

接管所用不的粘接剂，必须与管材规格配套，严禁使用非管材配套的粘接剂。

3、测量放线测量确定管线及检查进所在平面位置，并做好标记。

根据管底标高，垫砂厚度，计算确定管沟沟底标高，每隔3米做好标记。

根据设计要求，计算出管沟上口及沟底的宽度。

绘制管沟尺寸图，据此在下管前验收管沟。

4、管沟开挖挖土开槽时严格控制基底的高程，基底设计标高以上0.2～0.3m的原状土用人工清理，此时测量一次标高，如果局部超挖或发生扰动，可换填粒径10～15mm天然级配的砂石料或中、粗砂并夯实。

风景园林给排水工程水是人们日常生活中不可缺少的物质，完善的给水工程和排水工程以及污水处理工程，对风景园林景观的保护、发展和旅游活动的开展都有决定性的作用。

第一节给水工程公园和其他公用绿地是人们休息游览的场所，同时又是树木、花草较集中的地方。

由于游人活动的需要、植物养护管理及水景用水的补充等，公园绿地的用水量很大。

解决好园林的用水问题是一项十分重要的工作。

园林绿地中用水大致可分为以下几方面：1．生活用水生活用水是指饮用、烹饪、洗涤、清洁卫生用水。

如餐厅、内部食堂、茶室、小卖部、消毒饮水器及卫生设备等的用水。

2．生产用水生产用水是指景观绿地内植物养护灌溉、动物笼舍的冲洗及夏季广场园路的喷洒用水等。

生产用水对水质要求不高，但用水量大，可直接在池塘、河滨用水泵抽水满足。

3．造景用水各种水体(溪涧、湖泊、池沼、瀑布、跌水、喷泉等)的用水。

4．消防用水消防用水对水质没有特殊的要求，为了节省网管投资，消防给水往往与园林生活用水由同一管网供给，发生火灾时，直接从给水网管的消防栓取水，经消防车加压后进行补救。

绿地中的古建筑或主要建筑周围应设消防栓。

绿地中用水除生活用水外，其他用水的水质要求可根据情况适当降低。

如无害于植物、不污染环境的水都可用于植物灌溉和水景用水的补给，如条件许可，这类用水可取自园内水体；大型喷泉、瀑布用水量较大，可考虑自设水泵循环使用。

景观给排水工程的任务就是经济、合理、安全可靠地满足以上四个方面的用水需求。

二、给水的特点由于景观绿地中各要素的分布不均匀，加上地形的高低变化，不同功能、内容、设施等对水的要求也不同，大致具有以下特点：①园林中用水点较分散；②由于用水点分布于起伏地形，故高程变化大；③水质可根据用途不同分别处理；④用水高峰时间可以错开；⑤饮用水（沏茶用水）的水质要求较高，以水质好的山泉最佳。

三、水源与水质（一）水源由于其所在地区的供水情况不同，园林取水方式也各异。

给水水源分两大类，一类是地表水源，如江、河、湖、水库等，地表水源水量充沛，常能满足较大用水量的需求；另一类是地下水源，如泉水、地下水等。

园林景观给排水施工设计方案一、工程概况本工程位于一些园林景区，总面积为XXX平方米。

工程设计目标是解决园林景区内降水排放、水源供应和景观效果的问题。

施工设计方案分为以下几个方面：二、景观降水排放1.雨水收集系统设计为了有效利用降水资源，设计了雨水收集系统。

在园林景区布置了一系列雨水收集设施，包括雨水收集井和地下蓄水池。

在景区主要路段、广场和绿化带设置雨水排水沟，并连接至雨水收集井。

雨水收集井内装有过滤装置，用于过滤掉漂浮物和悬浮物，确保雨水质量。

雨水收集井与地下蓄水池通过管道连接，接收雨水并储存起来，以备景区灌溉和景观喷泉等用途。

2.渗水设计为了减少雨水排放量，设计了渗水系统。

在景区绿化带和广场地面设置渗水带，以实现雨水在地下渗透。

渗水带采用透水性材料铺设，保证雨水能够有效渗入地下，补充地下水资源。

同时，渗水带还能起到绿化效果，为景区增添景观价值。

三、水源供应1.细雨浇灌系统为了保证园林景区内绿化植物的生长，设计了细雨浇灌系统。

该系统利用地下蓄水池中的雨水作为供水源，通过管道连接到各个浇灌点。

在绿化带和花坛内设置喷嘴，控制雨水喷洒范围和强度，确保浇灌效果。

2.定时喷泉系统为了增加景区的娱乐性和观赏性，设计了定时喷泉系统。

该系统利用地下蓄水池中的雨水作为喷泉水源，通过管道连接至喷泉装置。

根据景区的需求，设置不同形式和大小的喷泉装置，通过定时控制喷泉的开启和关闭，形成不同的水景效果。

四、景观效果1.设计水景区在园林景区的中央设置水景区，采用自然地形设计。

通过调整地势和建造石块、喷水装置等景观元素，打造出瀑布、溪流等水景效果。

水景区不仅能增加景区的观赏性，还能提供降温、湿润空气等效果，改善景区的气候环境。

2.绿化植物布置在园林景区内布置各种绿化植物，通过景观设计的方式，将不同种类的植物进行组合和搭配，形成丰富多样的植物景观效果。

在绿化带和花坛中采用不同的绿化植物，如草坪、花卉、灌木等，形成层次分明的景观效果。

园林景观给排水施工设计方案一、项目概述本项目为园林景观的给排水施工设计方案，旨在提供一个安全、高效、环保的给排水系统，以确保园林景观的正常运行和维护。

二、设计要求1.方案应满足园林景观的日常用水需求，包括灌溉、喷泉、湖泊等；2.方案应考虑雨水收集和利用，降低对自来水的依赖；3.方案应充分考虑环保因素，如降低水的浪费，减少污水排放等；4.方案应具备可扩展性，以应对未来园林景观的扩建和改造需求；5.方案应满足相关法规和标准的要求。

三、设计方案1.给水系统设计（1）水源选择：考虑到对环境的影响和供水的可靠性，建议采用自来水作为主要水源。

同时，在园林景观内设置雨水收集系统，将雨水储存后作为备用水源。

（2）管道布置：根据园林景观的分区和功能需求，设计合理的管道布置方案。

在主要用水区域，采用大直径管道以确保供水量充足。

在次要用水区域，采用小直径管道以节省管道材料和减少水的浪费。

（3）水泵选择：根据园林景观的用水需求和水压要求，选用适当的水泵。

考虑到节能和环保的因素，建议选用高效能、低噪音的水泵。

2.排水系统设计（1）污水处理：对于园林景观产生的污水，应进行适当的处理。

建议采用生物过滤池进行初级处理，然后将处理后的水排放到当地的污水处理厂。

（2）雨水排放：为避免雨水积蓄导致的水患，建议设置雨水排放系统。

通过设计合理的排水沟和疏水口，将雨水排放到周围的河流或地下水。

（3）地下排水：考虑到园林景观的地形和土壤条件，可能存在地下水问题。

建议设计地下排水系统，包括排水井和排水管道，以降低地下水位和防止地面积水。

四、施工方案1.预施工准备：在施工前，需进行土地勘察和设计确认。

同时，准备所需的材料和设备，确保施工顺利进行。

2.给水系统施工：按照设计方案进行管道敷设和连接，安装水泵和阀门等。

确保给水系统的正常运行和可靠性。

3.排水系统施工：按照设计方案进行污水处理设备和雨水排放设施的安装。

同时，进行地下排水系统的施工。

4.收尾工作：检查施工质量，确保各项设施和管道运行正常。

园林施工图该图纸包含：总平面定位图总平面布置图绿化总平面图壁泉水池平面图壁泉水池立面图中心广场（绿地）平面图花池组合平面图主入口及儿童游戏场平面图花架顶平面住宅入户庭院平面图以及节点详图某街头绿地景观设计全套施工图纸包括：总平面图弧型水池墙面展开装饰框大样园路铺砖旱池大样旱池铺地大样柱顶立面大样柱顶平面大样观赏花坛大样临江平台大样人行道铺装剖面大样花坛大样石墙立面栏杆大样石墙基础花饰大样拦杆-1展开大样配筋、剖面及大样图等某中心绿地景观及绿化设计图包括：中心绿地绿化平面布置图绿荫广场铺地详图平面布置图灯光及水池平面布置图屋顶花园绿化平面布置图入口广场平面图凉亭详图入口广场东立面太极广场平面图小广场及木板道详图中心绿地局部铺地详图中心绿地局部铺地详图等园建目录园建总说明总平面及竖向标高图定位网格图(看需要)铺装总平面图景观大样索引图剖面图(景点侧视图)各景观大样图.水目录给排水总说明给排水总平面图给排水水景大样索引图各水景给排水图(平面图,系统图,材料表) 3.电气目录电气总说明配电总平面图系统图材料表4.绿化目录绿化总平面图(包括苗木表)绿化定位图(网格图)景点局部绿化图(注;看需要)1.园林设计图纸是园林设计设计人员掌握园林艺术理论、设计原理、有关工程技术及制图基本知识的基础上综合运用建筑、山石、水体、道路和植物等造园要素，经过艺术构思和合理布局所绘制的专业图纸。

2.常见的园林设计图纸主要包括以下几种。

1.总体规划设计图2.竖向设计图3.园林植物种植设计图4.园林建筑单体初步设计图5.园林工程施工图（园林工程施工图的作用主要是园林工程建设过程中对施工进行指导。

主要包括：施工总平面图、种植施工图、竖向施工图、园林建筑施工图、园路广场工程施工图、假山工程施工图、水井工程施工图及园林供电施工图等。

）3.园林总图园林总图部分应包括以下内容：总平面图、分区平面图、竖向设计图、放线定位图、铺装平面图、索引图等；对于简单小型工程，可不做分区平面图，并将竖向设计图与放线平面图合并，将铺装平面图与索引图合并4.主要有：a总平面及索引图（包括各景点的名称，各景点索引，各分区索引）b竖向设计图（包括道路节点标高及各景点控制标高、道路排水坡度，场地排水坡度，等高线的绘制）c放线平面图（包括各景点的定位，道路的宽度，定位坐标，有必要时可加设方格网）d铺装总平面图（包括材料档次定位及种类确定）e植物配置图（包括乔灌木平面布置图，地被植物平面布置图，植物名录表）f分区详图（广场、水景、节点大样）g园林建筑小品（种类很多）h水施工图（目录、给排水总说明、给排水总平面图、给排水水景大样索引图、各水景i给排水图(平面图,系统图,材料表)）j电施工图（目录、电气总说明、配电总平面图、系统图、材料表）5.完整的图纸应包括：1.图纸目录2.设计说明3.总平面，分区索引图，详图索引图4.定位图5.竖向排水6.硬质铺装图7.乔木种植图，灌木种植图。
