下载文档原格式
建筑材料实验指导书1. 引言本实验指导书旨在指导学生进行建筑材料实验，通过实验了解和熟悉常用的建筑材料及其性能测试方法。
本指导书共包含以下几个实验项目：1.试验一：水泥试验2.试验二：混凝土试验3.试验三：砖试验4.试验四：钢筋试验每个试验项目中，将介绍实验的目的、原理、仪器设备、操作步骤、以及实验结果的处理与分析。
2. 试验一：水泥试验2.1 目的本实验旨在通过对水泥样品的试验，了解和检测水泥的物理性能，并掌握水泥试验的整体流程和操作方法。
2.2 原理2.2.1 水泥种类的检测：包括测定水泥的标号、颜色、外观、质量以及坍落度等。
2.2.2 水泥强度的检测：包括测定水泥的初凝时间、终凝时间和抗压强度等。
2.3 仪器设备•水泥试验台•钢尺•试验针•水泥试样2.4 操作步骤1.准备水泥试样，并检查其外观、颜色、标号等信息。
2.使用试验针在水泥试样上进行探测，判断其初凝时间。
3.使用钢尺测量水泥试样的终凝时间。
4.将水泥试样压碎，并使用水泥试验台测定其抗压强度。
5.记录实验数据并进行统计与分析。
2.5 实验结果的处理与分析分析初凝时间、终凝时间和抗压强度的数据，比较不同水泥试样之间的差异，并讨论其原因和影响因素。
3. 试验二：混凝土试验3.1 目的本实验旨在通过对混凝土样品的试验，了解和检测混凝土的工作性能与强度，并掌握混凝土试验的操作流程和方法。
3.2 原理3.2.1 混凝土配合比的检测：包括测定水灰比、砂率、骨料的粒径组成等。
3.2.2 混凝土强度的检测：包括测定混凝土的抗压强度、抗拉强度和抗折强度等。
3.3 仪器设备•水泥试验台•骨料试验台•称重设备•混凝土试样3.4 操作步骤1.准备混凝土试样，并进行标识。
2.将混凝土试样放入压力机中，根据预定的负荷值施加压力。
3.确定混凝土试样的抗压强度。
4.预测混凝土试样的抗拉强度和抗折强度。
5.记录实验数据并进行统计与分析。
3.5 实验结果的处理与分析比较不同混凝土试样之间的强度差异，分析其原因，并讨论混凝土的工作性能与强度之间的关系。

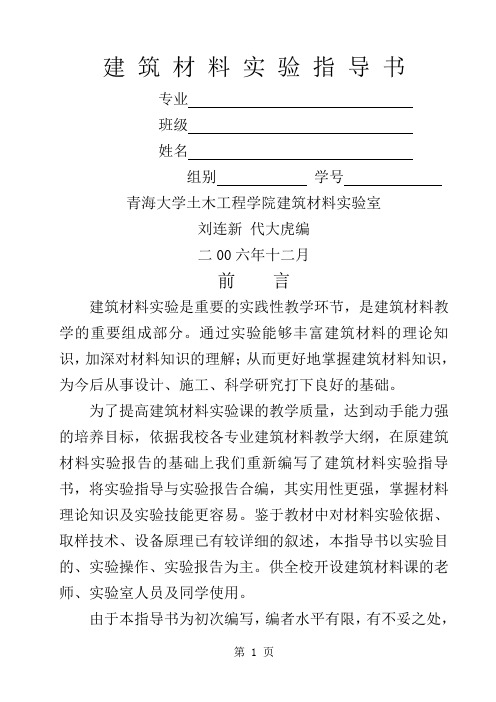

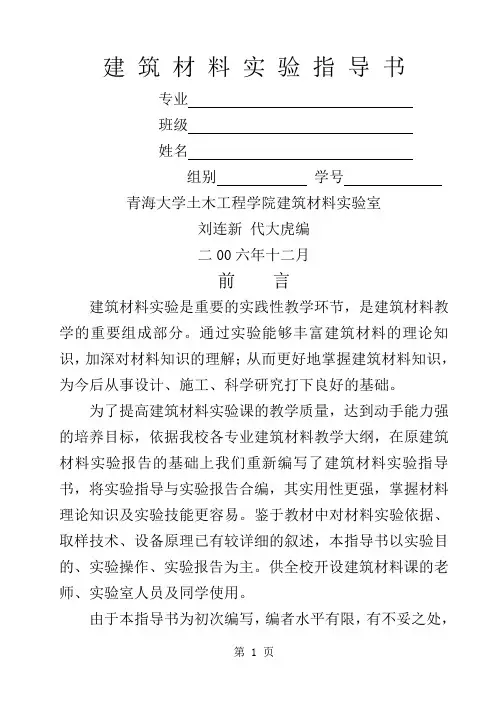

建筑材料实验指导书专业班级姓名组别学号青海大学土木工程学院建筑材料实验室刘连新代大虎编二00六年十二月前言建筑材料实验是重要的实践性教学环节，是建筑材料教学的重要组成部分。
通过实验能够丰富建筑材料的理论知识，加深对材料知识的理解；从而更好地掌握建筑材料知识，为今后从事设计、施工、科学研究打下良好的基础。
为了提高建筑材料实验课的教学质量，达到动手能力强的培养目标，依据我校各专业建筑材料教学大纲，在原建筑材料实验报告的基础上我们重新编写了建筑材料实验指导书，将实验指导与实验报告合编，其实用性更强，掌握材料理论知识及实验技能更容易。
鉴于教材中对材料实验依据、取样技术、设备原理已有较详细的叙述，本指导书以实验目的、实验操作、实验报告为主。
供全校开设建筑材料课的老师、实验室人员及同学使用。
由于本指导书为初次编写，编者水平有限，有不妥之处，请予批评指正。
目录实验一水泥物理性质测定实验二水泥强度等级测定实验三混凝土用骨料试验[1]实验四混凝土拌合物试验实验五混凝土抗压强度测定实验六砂浆试验实验七沥青试验试验八钢筋实验注：[1]试验三中包括材料的基本性能试验。
实验一水泥物理性质测定一、实验目的掌握水泥细度，标准稠度用水量的测定，标准稠度用水量受潮情况:的意义。
二、测定材料水泥品种：受潮情况：三、实验内容(一)水泥细度测定（干筛法）1．主要仪器：天平、标准筛、浅盘2．试验步骤:称取试样50置于标准筛上，一边摇动拍打，一边转动筛子，筛至每分钟通过量小于0.05g个为止，称取筛余量。
3．试验结果:（1）计算筛余百分数：(筛余量/试样量)×100%=（2）以一次试验结果作为检验结果。
4．实验记录：实验日期: 年月日（二）水泥净浆标准稠度试验1．目的及适用范围检验水泥的凝结时间与体积安定性时，水泥浆的稠度会影响试验结果。
为便于比较，规定用标准稠度的水泥净浆做试验。
所以，测凝结时间与安定性之前，先要测定水泥标准稠度用水量。

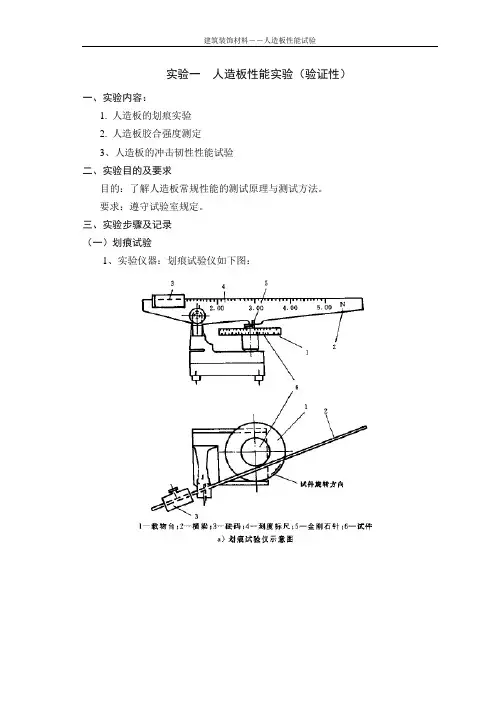

实验一人造板性能实验（验证性）一、实验内容：1. 人造板的划痕实验2. 人造板胶合强度测定3、人造板的冲击韧性性能试验二、实验目的及要求目的：了解人造板常规性能的测试原理与测试方法。
要求：遵守试验室规定。
三、实验步骤及记录（一）划痕试验1、实验仪器：划痕试验仪如下图：2、试件尺寸：长L=100mm±2mm；宽b=100mm±2mm3、方法：擦净试件表面，将被测面向上固定在划痕试验仪载物台上。
调节横梁高度，使金刚石针尖部接触到试件的表面，衡量上边缘处于水平位置。
将砝码移到1.5N的位置上，启动载物台旋转，使金刚石针在试件表面刻画一周。
取下试件，在自然光下，距试件表面约40cm 处，用肉眼从任意角度观察试件表面被划部位的情况。
4、结果记录试件表面是否有连续的整圈的划痕。
表1-1.划痕试验结果记录（二）胶合强度测定1、实验仪器：木材万能试验机，精度10N；游标卡尺，精度0.1mm；水槽；干燥箱，恒温灵敏度±1℃，温度范围40℃~200℃。
2、试件尺寸：长L=100mm±1mm；宽b=25mm±1mm，剪断面长度25mm。
3、方法：（1）测定试件剪切面的长度和宽度。
（2）处理试件I类胶合板：沸水中煮4小时，然后将试件分开平放在（63±3）℃的干燥箱内，干燥20h，再在沸水中煮沸4h，取出后在室温下冷却10min。
煮试件事应将其全部浸入水中。
II类胶合板：试件放在（63±3）℃水中浸渍3小时，取出后在室温下冷却10min。
浸渍试件事应将其全部浸入热水水中。
III类胶合板：试件放在（30±3）℃水中浸渍2小时，然后将试件分开平放在（63±3）℃的干燥箱内，干燥1h 取出后在室温下冷却10min。
VI类胶合板：将含水率符合要求的试件作干状试验。
（3）测定把试件两端加紧于试验机的一对活夹具上，使成一直线，试件中心通过夹具轴线。
试验一水泥标准稠度用水量测定一试验目的进行水泥凝结时间和安定性试验时，水泥净浆需在标准稠度的条件下测定。
水泥标准稠度用水量作为水泥需水量指标，对水泥混凝土的强度和耐久性有极其重要的意义。
二试验仪器水泥净浆搅拌机：如图1-1，符合《水泥净浆搅拌机》（JC/T729-2005）的要求，由搅拌锅、搅拌叶片、传动机构和控制系统组成。
搅拌叶片在搅拌锅内作与旋转方向相反的公转和自转，并可在竖直方向调节，搅拌机可以升降，控制系统具有按程序自动控制和手动控制两种功能。
图1-1 图1-2标准法维卡仪：如图1-2，测定标准稠度用水量时，试杆有效长度为50±1mm，直径为10±0.05mm，承装水泥净浆的试模为深40±0.2mm，顶内径为65±0.5mm，底内径为75±0.5mm的截顶圆锥体。
玻璃板：大于试模直径、厚度≥2.5mm 、量杯、天平、滴管等。
三试验步骤1 标准稠度用水量可采用调整水量和不变水量两种方法中的任一种来测定。
如检测结果发生矛盾时以前者为准。
2 试验前必须检查测定仪的金属棒能否自由滑动，试锥降至玻璃板面位置时，指针应对准标尺零点，搅拌机应运转正常。
3 用水泥净浆搅拌机搅拌，搅拌锅和叶片先用湿抹布擦抹，先将拌合水倒入搅拌锅内，在将称好的500g水泥加入水中，倒入时防止水和水泥溅出；拌合时先将锅放到搅拌机的锅座上，升至搅拌位置，固定好，启动搅拌机低速搅拌120s，停拌15s，此时将叶片和锅壁上的水泥浆刮入锅中间，接着快速搅拌120s，搅拌完毕。
4 搅拌结束后，立即将拌制好的水泥净浆装入已置于玻璃板上的试模中，用小刀振捣，振捣密实，刮去多余净浆，抹平后迅速将底板和试模移到维卡仪上，并将其中心定在试杆下，将试杆降至与水泥净浆表面接触。
拧紧螺钉1-2s后，突然放松，使试杆垂直自由的沉入水泥净浆中。
在试杆停止沉入或释放试杆30s时记录试杆至底板之间的距离，升起试杆后，立即擦净；整个操作在搅拌后的90s内完成。
建筑材料 实验指导书试验一 建筑材料的基本性质试验材料的基本性质主要有物理性质、力学性质和耐久性质等。
虽然不同的材料由于其组成、结构和构造有所差异以及工程上对其要求不尽相同，而有不同的试验方法和侧重的试验项目，但试验的基本原理是一致的。
这里以天然石料的常规试验为例，说明材料的一些基本性质试验的试验原理和方法。
本试验内容包括材料的密度、表观密度、吸水率、饱水率、抗压强度以及坚固性等六项基本性质。
1.1 密度试验1．试验目的 材料的密度是指在绝对密实状态下单位体积的质量。
利用密度可计算材料的孔隙率和密实度。
孔隙率的大小会影响到材料的吸水率、强度、抗冻性及耐久性等。
2．主要仪器设备（1）李氏瓶（2）天平（3）筛子（4）鼓风烘箱（5）量筒、干燥器、温度计等。
3．试样制备 将试样研碎，用筛子除去筛余物，放到105～110℃的烘箱中，烘至恒重，再放入干燥器中冷却至室温。
4．试验步骤（1）在李氏瓶中注入与试样不起反应的液体至凸颈下部，记下刻度数0V （cm 3）。
将李氏瓶放在盛水的容器中，在试验过程中保持水温为20℃。
（2）用天平称取60～90g 试样，用漏斗和小勺小心地将试样慢慢送到李氏瓶内（不能大量倾倒，防止在李氏瓶喉部发生堵塞），直至液面上升至接近20 cm 3为止。
再称取未注入瓶内剩余试样的质量，计算出送入瓶中试样的质量m （g ）。
（3）用瓶内的液体将粘附在瓶颈和瓶壁的试样洗入瓶内液体中，转动李氏瓶使液体中的气泡排出，记下液面刻度1V （cm 3）。
（4）将注入试样后的李氏瓶中的液面读数1V ，减去未注入前的读数0V ，得到试样的密实体积V （cm 3）。
5．试验结果计算 材料的密度按下式计算（精确至小数后第二位）：V m =ρ式中 ρ——材料的密度（g/ cm 3）；m ——装入瓶中试样的质量（g ）； V ——装入瓶中试样的绝对体积（cm 3）。
按规定，密度试验用两个试样平行进行，以其计算结果的算术平均值最后结果，但两个结果之差不应超过0.02 cm 3。
建筑材料实验作业指导书1. 实验目的本实验旨在帮助学生了解不同建筑材料的性能和特点，培养学生的实验操作能力和数据分析能力。
2. 实验材料和设备•水泥•沙子•石子•液体试剂•实验台•砂浆搅拌器•试验模具•强度测试设备3. 实验步骤步骤一：配制混凝土试样1.准备水泥、沙子、石子等试验材料。
2.按照一定的配比将水泥、沙子和石子混合均匀。
3.逐渐加入适量的水，并搅拌至混凝土砂浆的合适浇注性能。
步骤二：浇注混凝土试样1.准备好试验模具，将混凝土砂浆逐渐浇入模具中。
2.用手或工具轻轻敲击模具，排除气泡和空隙。
3.平整试样顶部，并确保试样表面平整。
步骤三：养护混凝土试样1.将试样包裹在湿润的布料中，防止试样过早失水。
2.放置在恒定温度下，通常是25℃左右，进行试样的养护。
3.养护时间根据需要进行调整，一般为7-28天。
步骤四：测试混凝土强度1.在试样养护后，使用强度测试设备进行试样的力学性能测试。
2.逐渐施加力，记录下试样破坏时的载荷数值。
3.根据测试结果，计算出混凝土试样的抗压强度。
4. 实验注意事项•每位实验者应严格按照实验操作步骤进行操作，确保实验过程的准确性。
•在配制混凝土砂浆时，应按照规定的配比进行，避免过量或不足的添加试验材料。
•在试样养护过程中，应保持试样充足的湿度，避免试样过早干燥和失水。
•在测试混凝土强度时，应保证测试设备的准确性和稳定性，避免误差和干扰。
5. 数据分析和结果讨论根据实验结果和测试数据，学生应进行数据分析和结果讨论，总结不同配比和材料对混凝土抗压强度的影响。
此外，还可以对实验过程中遇到的问题和改进方法进行讨论和总结。
6. 实验报告要求学生应按照要求撰写实验报告，包括实验目的、实验原理、实验步骤、数据分析和结果讨论等内容。
实验报告的格式应符合学校和学院的要求，并按照科学论文的写作规范进行撰写。
7. 实验安全注意事项•在实验操作过程中，应注意个人安全，避免发生意外事故。
•操作实验设备时，应遵循操作规范，减少操作风险。
建筑材料实训指导主编吝杰〔山东水利职业学院〕副主编徐淑军罗贤彦〔日照市建筑工程质量监督站〕山东水利职业学院建筑工程系二〇〇九年十二月八日前言建筑材料是一门联系实际较强的学科。
建筑材料实训是本课程的重要组成局部和实践性教学环节，同时也是学习和研究建筑材料的重要方法。
开设建筑材料实训的目的有三：一是使学生熟悉主要建筑材料的标准与标准，试验设备和根本建筑材料的检测技术；二是使学生对具体材料的性状有进一步的了解，熟悉、验证、稳固与丰富所学的理论知识；三是进行科学研究的根本训练，培养学生严谨认真的科学态度，提高分析问题和解决问题的能力。
为了较好地指导学生的建材试验，学院和企业工程技术人员联合编写了本教材，可供建筑工程技术、水利工程、工程监理等专业的高职高专学生学习使用。
本书完全按照职业岗位的操作技术标准编写，针对性、应用性较强，但并不包含所有建筑材料试验的全部内容。
同时，由于科学技术水平的进步和生产条件的不断开展，今后遇到本书所述试验以外的试验时，可查阅有关指导文件，并注意各种材料标准或标准的修订动态，以作相应修改。
本教材第1、第2、第3、第4章由山东水利职业学院吝杰编写；第5、第6章由日照市建筑工程质量监督站徐淑军编写；第7章由日照市建筑工程质量监督站罗贤彦编写。
全书由吝杰通稿。
由于编者水平所限，不妥之处恳请各位同仁和读者批评指正。
编者2021年10月目录1 材料实验根本知识 (4)建筑材料技术标准与试验根本技能 (4)数值的修约和统计 (6)2 水泥技术性质的检测 (7)一般规定 (7)水泥细度检测 (8)标准稠度用水量、凝结时间、安定性检测 (9)水泥胶砂强度检测 (13)3混凝土用骨料性能检测 (16)取样与缩分 (16)砂的检测方法 (17)石的检测方法 (19)4 普通混凝土性能的检测 (22)混凝土拌合物性能检测 (22)混凝土力学性能检测 (23)5 建筑砂浆性质检测 (25)砂浆的稠度检测 (25)砂浆的分层度检测 (25)砂浆抗压强度检测 (26)6 钢筋性能检测 (28)一般规定 (28)钢材的拉伸性能检测 (28)钢筋弯曲〔冷弯〕检测 (29)7 防水卷材性能检测 (31)1 材料实验根本知识建筑材料是构成建筑的物质根底，直接关系建筑物的平安性、功能性以及使用寿命和经济本钱。

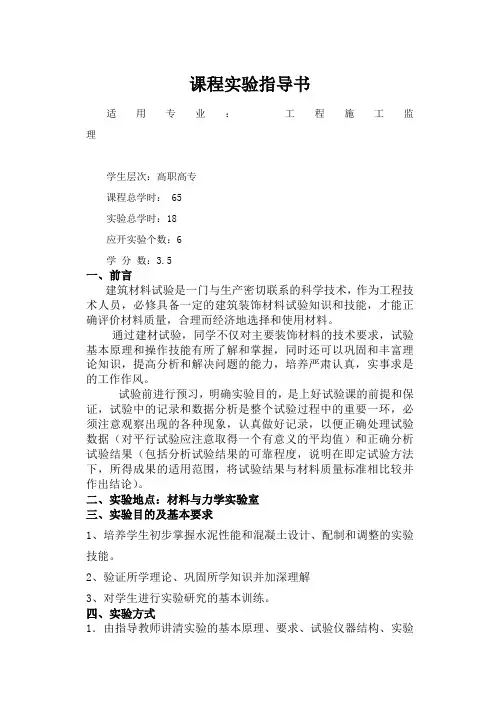

课程实验指导书适用专业：工程施工监理学生层次：高职高专课程总学时： 65实验总学时：18应开实验个数：6学分数：3.5一、前言建筑材料试验是一门与生产密切联系的科学技术，作为工程技术人员，必修具备一定的建筑装饰材料试验知识和技能，才能正确评价材料质量，合理而经济地选择和使用材料。
通过建材试验，同学不仅对主要装饰材料的技术要求，试验基本原理和操作技能有所了解和掌握，同时还可以巩固和丰富理论知识，提高分析和解决问题的能力，培养严肃认真，实事求是的工作作风。
试验前进行预习，明确实验目的，是上好试验课的前提和保证，试验中的记录和数据分析是整个试验过程中的重要一环，必须注意观察出现的各种现象，认真做好记录，以便正确处理试验数据（对平行试验应注意取得一个有意义的平均值）和正确分析试验结果（包括分析试验结果的可靠程度，说明在即定试验方法下，所得成果的适用范围，将试验结果与材料质量标准相比较并作出结论）。
二、实验地点：材料与力学实验室三、实验目的及基本要求1、培养学生初步掌握水泥性能和混凝土设计、配制和调整的实验技能。
2、验证所学理论、巩固所学知识并加深理解3、对学生进行实验研究的基本训练。
四、实验方式1．由指导教师讲清实验的基本原理、要求、试验仪器结构、实验目的及安全注意事项。
2．实验小组人数3~5人，每个实验时间均为2小时，由学生独立操作完成。
3．要求学生在课堂记录完所有测试数据，符合要求，签字后方可离开实验室。
4．教学实验除验证课堂理论外，并要求学生掌握各种实验仪器性能及测试方法，了解实验仪器设备原理和使用方法。
五、试验具体操作流程1、分组进行（试班级人数）2、试验主要以观摩和亲自动手为主，并作好相关数据记录，后独立进行试验报告分析并得出有关结论。
六、设备及器材配制每组：1．实验仪器整套2．压力机，2组合用1台七、实验项目与内容提要1．学生在实验前先写出实验预习报告方可进实验室进行该项实验课。
2．指导教师对每个学生进行检查、在实验报告上签字、检查所用仪器完好后方可离开实验室。

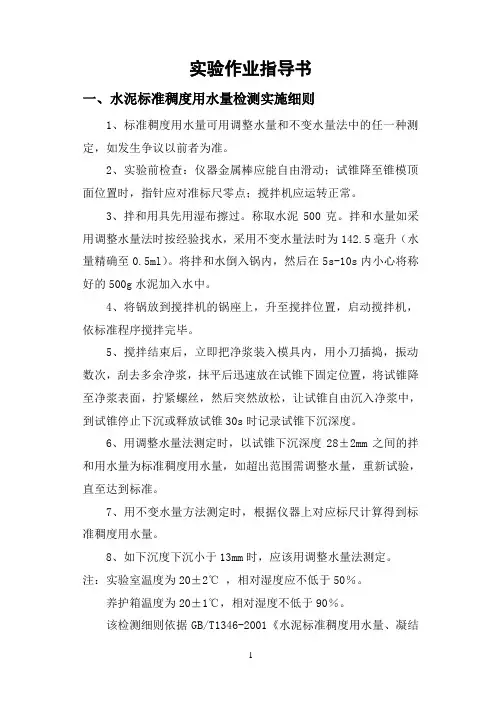

实验作业指导书一、水泥标准稠度用水量检测实施细则1、标准稠度用水量可用调整水量和不变水量法中的任一种测定，如发生争议以前者为准。
2、实验前检查：仪器金属棒应能自由滑动；试锥降至锥模顶面位置时，指针应对准标尺零点；搅拌机应运转正常。
3、拌和用具先用湿布擦过。
称取水泥500克。
拌和水量如采用调整水量法时按经验找水，采用不变水量法时为142.5毫升（水量精确至0.5ml）。
将拌和水倒入锅内，然后在5s-10s内小心将称好的500g水泥加入水中。
4、将锅放到搅拌机的锅座上，升至搅拌位置，启动搅拌机，依标准程序搅拌完毕。
5、搅拌结束后，立即把净浆装入模具内，用小刀插捣，振动数次，刮去多余净浆，抹平后迅速放在试锥下固定位置，将试锥降至净浆表面，拧紧螺丝，然后突然放松，让试锥自由沉入净浆中，到试锥停止下沉或释放试锥30s时记录试锥下沉深度。
6、用调整水量法测定时，以试锥下沉深度28±2mm之间的拌和用水量为标准稠度用水量，如超出范围需调整水量，重新试验，直至达到标准。
7、用不变水量方法测定时，根据仪器上对应标尺计算得到标准稠度用水量。
8、如下沉度下沉小于13mm时，应该用调整水量法测定。
注：实验室温度为20±2℃，相对湿度应不低于50％。
养护箱温度为20±1℃，相对湿度不低于90％。
该检测细则依据GB/T1346-2001《水泥标准稠度用水量、凝结时间、安定性检验方法》。
二、水泥凝结时间检测实施细则1、测定前，将圆模放在玻璃板上，并调整仪器使试针接触玻璃板时，指针对准标尺零点。
2、依标准稠度用水量制取水泥净浆，立即一次装入圆模，插捣振动数次后刮平，然后放入养护箱内。
3、初凝测定时，从养护箱取出圆模放到试针下，使试针与净浆面接触，拧紧螺丝，然后突然放松，让试针自由沉入净浆，到试针停止下沉或释放试锥30s时观察指针读数，当试针沉至距底板4mm±1mm时为水泥达到初凝状态；最初测定时，应轻扶金属棒，已防试针撞弯。
综合性实验指导书实验名称：普通混凝土配合比设计试验实验项目性质：综合性实验所涉及课程：《建筑材料》、《土木工程材料》计划学时：6学时一、实验目的：掌握普通混凝土配合比设计，并进行材料性能测定，同时验证其正确性，培养学生综合设计实验能力；熟悉混凝土拌合物的和易性和混凝土强度实验方法。
二、实验内容根据提供的工程条件和原材料，结合实验设计出符合工程要求的普通混凝土配合比。
三、实验（设计）仪器设备和材料清单实验仪器设备见附录一、附录二、附录三中的主要仪器设备项；原材料：普通水泥；河砂；卵石；自来水。
四、实验要求1、学生实验前必须认真预习教材中有关章节，弄清试验的目的、基本原理，熟悉试验仪器设备和操作要求，写好预习报告。
2、每个实验小组，在规定时间内由学生独立操作完成，要求在实验的整个过程中要建立严密的科学工作秩序，严格遵守实验操作规程，注意观察实验对象，详细作好实验记录。
3、及时对实验结果进行分析，作好实验报告。
五、实验步骤及结果测试1、原材料性能实验（1）水泥性能实验(细度、凝结时间、安定性、胶砂强度实验) 参照实验1（见附录一）进行；（2）砂性能实验(堆积密度测定、筛分析实验) 参照实验2（见附录二）进行；（3）石性能实验（堆积密度测定、筛分析实验）参照实验2（见附录二）进行；2、计算初步配合比根据给定的工程条件、原材料和实验测得的原材料性能进行初步配合比计算，计算应按JGJ 55-2000《普通混凝土配合比设计规程》（见附录四）的规定进行，所得初步配合比供试配用。
3、配合比的试配配合比试配中涉及的实验方法参照实验3（见附录三）进行4、配合比的调整和确定试配后进行混凝土拌合物和易性评定、调整和混凝土立方体抗压强度试验参照实验3（见附录三）进行。
注：工程条件某工程的预制钢筋混凝土梁(不受风雪影响)，混凝土设计强度等级为C20，要求强度保证率95％。
该施工单位无历史统计资料。
施工要求坍落度为30～50mm，施工现场混凝土由机械搅拌，机械振捣。
本课程实验的基础知识1、建筑材料实验的抽样及处理抽样检验就是通过一个样本来判断总体是否合格。
选取试样是建筑材料检验的第一个环节 ,抽样方法的正确与否直接关系到所检验材料的整体结果 ,必须制定出一个抽样方案。
同时通过检验还要制定出判定其指标的验收标准。
这样才能使取样方法具有较高的科学性和代表性。
2、建筑材料实验影响因素 ,同一材料在不同的制作条件下或不同的实验条件下 ,会得出不同的实验结果 ,主要因素有仪器的选择 ,试件尺寸 ,试件的形状 ,表面状态 ,加荷速度 ,温度 ,湿度。
3、实验结果的分析处理及实验报告 ,在取得了原始的实验数据之后 ,为了达到所需要的科学结论 ,常需要对观测数据进行一系列的分析和处理 ,最基本的方法是数学处理方法。
经数据处理后 ,编写或填写实验报告：从而确定实验结果。
但是 ,当我们对同一物理量进行重复测量时 ,经常发现他们的数值并不一样 ,每项实验都有误差 ,随着科技水平及人们认识水平提高 ,误差可控制的比较小 ,但不能完全消除。
为了科学的评价数据资料 ,必须得认识和研究误差 ,才可以达到以下目的：（1）正确认识误差的性质 ,分析误差产生的原因 ,以消除或减少测量误差；（2）正确处理数据 ,合理计算结果 ,以更接近于真实值的数据；（3）正确组织实验 ,合理设计或选用仪器和操作方法 ,以便在经济的条件下取得理想的结果。
本课程实验教学项目及其教学要求实验一材料密度试验一、实验目的学习掌握材料密度的概念和意义 ,掌握材料密度的测定方法。
二、实验原理材料内部一般均含有一些孔隙 ,为了获得绝对密实状态的试样 ,须将材料磨成细粉 ,以排除其内部孔隙 ,再用排液置换法求出其绝对密实体积。
三、主要仪器及耗材李氏瓶、天平、温度计、玻璃容器、筛子、烘箱、小勺、漏斗等。
四、实验内容与步骤1、将试样磨成粉末 ,通过900孔/cm2的筛后 ,再将粉末放入105~110℃烘箱内 ,烘干至恒重。
2、将不与试样起反应的液体倒入李氏瓶中 ,使液面达到0~1mL刻度之间 ,记下刻度数 ,将李氏瓶置于水温20℃+2℃的盛水玻璃容器中。
3、用天平称取60-90g试样 ,用小勺和漏斗小心地将试样送入密度瓶中 ,直到液面上升到20mL左右。
再称剩余的试样质量 ,计算出装入瓶中的试样质量m。
4、轻轻振动密度瓶使液体中的气泡排出 ,记下液面刻度 ,前后两次液面读数之差 ,即为瓶内试样所占的绝对体积V。
五、数据处理与分析按下式计算密度ρ（精确至0.01g/ cm3）：ρ=m/V式中 m—装入瓶中的试样质量 ,g；V—装入瓶中试样的绝对体积 ,cm3。
以两次试验结果的算术平均值作为测定结果。
两次试验结果的差值不得大于0.02 g/ cm3 ,否则应重新取样进行试验。
六、实验注意事项1、试样烘干至恒重。
2、实验过程中保持李氏瓶中液体温度恒定。
3、读液体体积时 ,读液面下凹部切线对应刻度。
4、控制向李氏瓶内的下料速度 ,并及时排出瓶中气泡。
七、 思考题1、砖、石等材料作密度实验时 ,为什么要磨成细粉状 ,应该多细？。
2、用李氏瓶测定材料体积时 ,应该用什么液体？实验二 砂的筛分析试验一、 实验目的掌握筛分析试验的试验方法 ,评定砂的级配及粗细程度是否符合规范要求。
二、 实验原理通过筛分析试验评定砂的级配及粗细程度。
在拌制混凝土时 ,细骨料的级配和粗细程度 ,对节约水泥和获得均匀的混凝土有重要影响。
三、 主要仪器及耗材标准筛、摇筛机、天平、、烘箱、浅盘、料勺、毛刷等。
四、 实验内容与步骤1、砂样应通过9.5mm 的筛 ,并在温度为105℃+5℃的烘箱中烘至恒重 ,冷却至室温备用。
2、称取烘干试样500g ,置于按孔径大小顺序排列的标准筛中 ,在摇筛机上筛10min 。
取下标准筛 ,再按筛孔大小顺序 ,逐个进行手筛 ,直至每分钟的筛出量不超过试样总质量的0.1%时为止。
通过的颗粒并入下一号筛 ,和下一号筛中的试样一起过筛 ,直至各号筛全部筛完为止。
试样的各号筛上的筛余量均不得超过按下式计算的量：质量仲裁时300dmr A = 生产控制检验时200dmr A =式中 mr ——筛余量(g)；d ——筛孔尺寸(mm)；A ——筛面积(mm2)。
否则应将该筛余试样分成两份 ,再次进行筛分 ,并以其两份筛余量之和作为该号筛的筛余量。
3、分别称量各个筛的筛余量 ,精确至 1 g ,所有各个筛的分计筛余量和底盘中剩余量之总和与砂样总质量相比 ,差值不得超过+1%。
五、数据处理与分析1、分计筛余百分率。
各号筛上的筛余量除以试样总量的百分率 ,精确至0.1％。
2、累计筛余百分率。
该号筛上的分计筛余百分率与大于该号的各筛分计筛余百分率之总和 ,精确至0.1％。
3、根据各筛的累计筛余百分率 ,绘出试样的颗粒级配曲线 ,与国家标准规定的曲线相比较 ,评定该试样的颗粒级配。
4、计算细度模数μf：μf=(A2+A3+A4+A5+A6-5A1)/(100-A1) 式中 A2、A3、A4、A5、A6——分别为4.75mm、2.36mm、1.18mm、0.6mm、0.3mm、0.15mm筛上的累计筛余百分率 ,计算精确到0.1％。
按细度模数确定砂的粗细程度。
5、筛分试验应采用两个试样进行 ,取两次算术平均值作为测定结果。
两次所得细度模数之差大于0.2 ,应重新进行试验。
六、实验注意事项1、砂筛分前检查各筛从上至下是否按筛孔大小顺序叠置。
2、逐个用手筛时 ,筛至每分钟通过量小于总量的0.1%为止七、思考题1、如何评定砂的级配与粗细？实验三混凝土拌和物试验一、实验目的掌握混凝土拌和物的基本概念 ,掌握和易性的测定方法和调整方法。
二、实验原理混凝土拌和物和易性试验是检验混凝土拌和物是否满足施工所要求的流动性、粘聚性和保水性等。
检查和易性是施工中混凝土质量控制的一个重要环节。
三、主要仪器及耗材混凝土搅拌机、拌板、拌铲、磅秤、坍落度筒、捣棒、直尺、容量桶、试模等。
四、实验内容与步骤（设计性实验可无此项目）1、混凝土拌和物的拌制1)人工拌合(1)按所定配合比备料 ,以全干状态为准 ,(2)将拌板和拌铲用湿布润湿后 ,将砂倒在拌板上 ,然后加入水泥 ,用铲自拌板二端翻拌至另一端 ,然后再翻拌回来 ,如此重复 ,直到颜色混合均匀 ,再加上石子 ,翻拌至混合均匀为止。
(3)将干混合料堆成堆 ,在中间作一凹槽 ,将已称量好的水 ,倒人一半左右的凹槽中；(勿使水流出)；然后仔细翻拌 ,并徐徐加入剩余的水 ,继续翻拌 ,每翻拌一次 ,用铲在混合料上铲切一次 ,直到拌合均匀为止。
(4)拌合时力求动作敏捷 ,拌合时间从加水时算起 ,应大致符合下列规定：拌合物体积为30L以下的4-5min；拌合物体积为30-50L时5-9min；拌合物体积为51-75L时9—12min。
(5)拌好后 ,根据试验要求 ,立即做坍落度测定或试件成型。
从开始加水时算起 ,全部操作须在30min内完成。
2)机械搅拌(1)按所定配合比备料 ,以全干状态为准。
(2)预拌一次 ,即用按配合比的水泥、砂和水组成的砂浆及少量石子 ,在搅拌机中进行涮膛。
然后倒出并刮去多余的砂浆 ,其目的是使水泥砂浆先粘附满搅拌机的筒壁 ,以免正式拌合时影响拌合物的配合比。
(3)开动搅拌机 ,向搅拌机内依次加入石子、砂和水泥 ,干拌均匀 ,再将水徐徐加入 ,全部加料时间不超过2min ,水全部加入后 ,继续拌合2min。
(4)将拌合物自搅拌机卸出 ,倾倒在拌板上 ,再经人工拌合1-2min ,即可做坍落度测定或试件成型。
从开始加水时算起 ,全部操作必须在30min内完成。
2、普通混凝土拌合物和易性测定每次测定前 ,用湿布将拌板及坍落度筒内外擦净、润湿并将筒顶部加漏斗 ,放在拌板上 ,用双脚踩紧踏板 ,使其位置固定。
(2)用小铲将拌好的拌合物分三层均匀装人筒内 ,每层装入高度在插捣后大致应为筒高的1／3。
顶层装料时 ,应使拌合物高出筒顶。
插捣过程中 ,如试样沉落到低于筒口 ,则应随时添加 ,以便自始至终保持高于筒顶。
每装一层分别用捣棒插捣25次 ,插捣应在全部面积上进行 ,沿螺旋线由边缘渐向中心。
插捣筒边混凝工时 ,捣棒应稍有倾斜 ,然后垂直插捣中心部分。
底层插捣应穿透整个深度。
插捣其它两层时 ,应垂直插捣至下层表面为止。
(3)插捣完毕即卸下漏斗 ,将多余的拌合物刮去 ,使与筒顶面齐平 ,筒周围拌板上的拌合物必须刮净、清除。
(4)将落度筒小心平稳地垂直向上提起 ,不得歪斜 ,提高过程约5-10s内完成 ,将筒放在拌合物试体一旁 ,量出坍落后拌合物试体最高点与筒高的距离(以1mm为单位计 ,读数精确至5mm) ,即为拌合物的坍落度。
(5)从开始装料到提起坍落度筒的整个过程应连续进行 ,并在150s内完成。
(6)坍落度的调整。
在按初步计算备好试拌材料的同时 ,另外还须备好两份为调整坍落度用的水泥与水 ,备用的水泥与水的比例应符合原定的水灰比 ,其用量可为原来计算用量的5％和10％。
当测得拌合物的坍落度过大时 ,可保持砂率不变 ,酌情增加砂和石子 ,尽快拌合均匀 ,重做坍落度测定。
五、数据处理与分析拌和物的坍落度应测定两次 ,取其平均值作为测定结果。
如果提起坍落度筒后 ,拌和物发生崩塌或一边剪坏现象 ,则应重新测定。
观察粘聚性。
用捣棒在已坍落的拌和物锥体表面轻轻敲击 ,如锥体逐渐下沉 ,则表示粘聚性良好；如锥体倒塌、部分崩塌或出现石子离析现象 ,则表示粘聚性不好。
观察保水性。
提起坍落度筒后 ,如有较多的水或稀浆从底部析出 ,则表示拌和物的保水性不好；没有或仅有少量的水或稀浆从底部析出 ,则表示拌和物的保水性良好。
六、实验注意事项。
